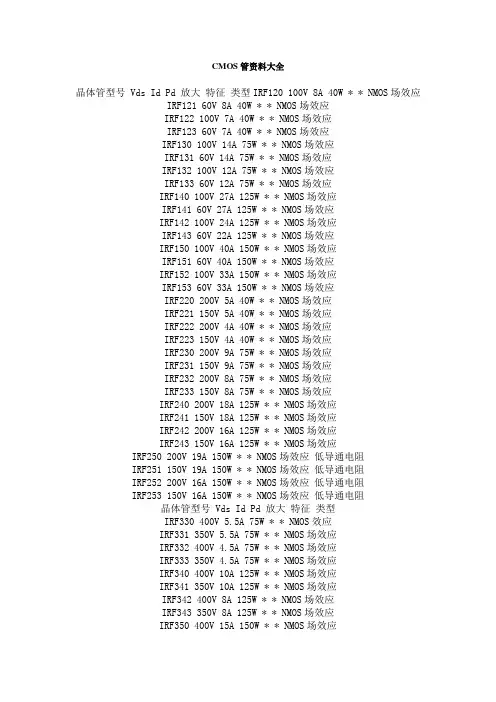

CMOS管资料大全
晶体管型号 Vds Id Pd 放大 特征 类型IRF120 100V 8A 40W * * NMOS场效应
IRF121 60V 8A 40W * * NMOS场效应
IRF122 100V 7A 40W * * NMOS场效应
IRF123 60V 7A 40W * * NMOS场效应
IRF130 100V 14A 75W * * NMOS场效应
IRF131 60V 14A 75W * * NMOS场效应
IRF132 100V 12A 75W * * NMOS场效应
IRF133 60V 12A 75W * * NMOS场效应
IRF140 100V 27A 125W * * NMOS场效应
IRF141 60V 27A 125W * * NMOS场效应
IRF142 100V 24A 125W * * NMOS场效应
IRF143 60V 22A 125W * * NMOS场效应
IRF150 100V 40A 150W * * NMOS场效应
IRF151 60V 40A 150W * * NMOS场效应
IRF152 100V 33A 150W * * NMOS场效应
IRF153 60V 33A 150W * * NMOS场效应
IRF220 200V 5A 40W * * NMOS场效应
IRF221 150V 5A 40W * * NMOS场效应
IRF222 200V 4A 40W * * NMOS场效应
IRF223 150V 4A 40W * * NMOS场效应
IRF230 200V 9A 75W * * NMOS场效应
IRF231 150V 9A 75W * * NMOS场效应
IRF232 200V 8A 75W * * NMOS场效应
IRF233 150V 8A 75W * * NMOS场效应
高压MOS管----IRF系列
学习杂记 2008-01-29 15:04:28 阅读2856 评论2 字号：大中小 订阅
IRF024 N-场效应60 17 60 TO-204AA
IRF034 N-场效应60 30 90 TO-204AE
IRF035 N-场效应60 25 90 TO-204AE
IRF044 N-场效应60 30 150 TO-204AE
IRF045 N-场效应60 30 150 TO-204AE
IRF054 N-场效应60 30 180 TO-204AA
IRF120 N-场效应100 8.0 40 TO-3
IRF121 N-场效应60 8.0 40 TO-3
IRF122 N-场效应100 7.0 40 TO-3
IRF123 N-场效应60 7.0 40 TO-3
IRF130 100V 14A 79W N-场效应
IRF130(铁)NMOS GDS 100V14A79W75/45nS0.16 功放开关
IRF131 N-场效应60V14A 75W TO-3
IRF132 N-场效应100V12A75W TO-3
IRF133 N-场效应60V12A 75W TO-3
IRF140 N-场效应100V 27A 125W TO-204AE
IRF141 N-场效应60V 27A 125W TO-204AE
IRF142 N-场效应100V24A 125W TO-204AE
IRF143 N-场效应60V 24A 125W TO-204AE
IRF150 N-场效应100V 40A 150W TO-204AE
IRF151 N-场效应60V 40A 150W TO-204AE
IRF152 N-场效应100V 33A 150W TO-204AE
IRF153 N-场效应60V33A 150W TO-204AE
IRF15N65 650V 5A 80W MOS

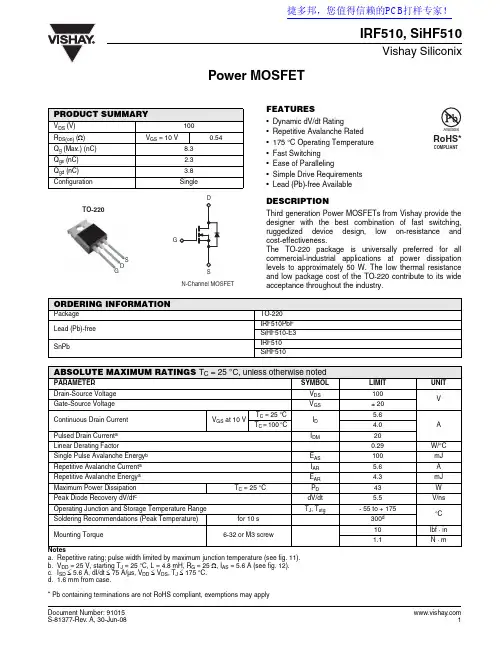

Document Number: S-81377-Rev. A, 30-Jun-081
Power MOSFETIRF510, SiHF510Vishay Siliconix
FEATURES•Dynamic dV/dt Rating•Repetitive Avalanche Rated•175 °C Operating Temperature•Fast Switching•Ease of Paralleling•Simple Drive Requirements•Lead (Pb)-free AvailableDESCRIPTIONThird generation Power MOSFETs from Vishay provide thedesigner with the best combination of fast switching,ruggedized device design, low on-resistance andcost-effectiveness. The TO-220 package is universally preferred for allcommercial-industrial applications at power dissipationlevels to approximately 50 W. The low thermal resistanceand low package cost of the TO-220 contribute to its wideacceptance throughout the industry.
Notesa.
Repetitive rating; pulse width limited by maximum junction temperature (see fig. 11).b.VDD = 25 V, starting TJ = 25 °C, L = 4.8 mH, RG = 25 Ω, IAS = 5.6 A (see fig. 12).c.ISD ≤ 5.6 A, dI/dt ≤ 75 A/µs, VDD ≤ VDS, TJ ≤ 175 °C.d.1.6 mm from case.PRODUCT SUMMARYVDS (V)100RDS(on) (Ω)VGS = 10 V 0.54Qg (Max.) (nC)8.3Qgs (nC)2.3Qgd (nC)3.8ConfigurationSingle
型号品牌封装年份产地IRF510PBFIRTO-22007+无铅原装正品，中国产地IRF520NIRTO-22006+有铅原装正品，中国产地IRF530NPBFIRTO-22007+无铅原装正品，墨西哥产地IRF530PBFIRTO-22007+无铅原装正品，墨西哥产地IRF540NPBFIRTO-22007+无铅原装正品，墨西哥产地IRF540NSTRLPBFIRTO-22007+无铅原装正品，墨西哥产地IRL540NPBFIRTO-22007+无铅原装正品，墨西哥产地IRF610PBFIRTO-22007+无铅原装正品，墨西哥产地IRF620PBFIRTO-22007+无铅原装正品，墨西哥产地IRF630NPBFIRTO-22007+无铅原装正品，墨西哥产地IRF630PBFIRTO-22007+无铅原装正品，墨西哥产地IRF634PBFIRTO-22006+无铅原装正品，墨西哥产地IRF640NIRTO-22007+有铅原装正品，墨西哥产地IRF640NPBFIRTO-22007+无铅原装正品，墨西哥产地IRF640NSTRLIRTO-26305+有铅原装正品，墨西哥产地IRF640PBFIRTO-22007+无铅原装正品，墨西哥产地IRF644PBFIRTO-22007+无铅原装正品，墨西哥产地IRF710PBFIRTO-22004+有铅原装正品，菲律宾产地IRF720PBFIRTO-22007+无铅原装正品，墨西哥产地IRF730PBFIRTO-22007+无铅原装正品，墨西哥产地IRF730IRTO-22004+有铅原装正品，墨西哥产地IRF740PBFIRTO-22007+无铅原装正品，韩国产地IRF820IRTO-22005+有铅原装正品，墨西哥产地IRF830PBFIRTO-22007+无铅原装正品，韩国产地IRF840PBFIRTO-22007+无铅原装正品，韩国产地IRF1010EPBFIRTO-22007+无铅原装正品，墨西哥产地IRF1310NPBFIRTO-22007+无铅原装正品，菲律宾产地IRF1404PBFIRTO-22007+无铅原装正品，墨西哥产地IRF1405PBFIRTO-22007+无铅原装正品，墨西哥产地IRF1405STRRIRTO-26306+有铅原装正品，墨西哥产地IRF1407PBFIRTO-22007+无铅原装正品，墨西哥产地IRF2807PBFIRTO-22007+无铅原装正品，墨西哥产地IRF2807SIRTO-26306+有铅原装正品，墨西哥产地IRF3205PBFIRTO-22007+无铅原装正品，墨西哥产地IRF3315IRTO-22004+有铅原装正品，墨西哥产地IRF3415PBFIRTO-22007+无铅原装正品，菲律宾产地IRF3710PBFIRTO-22007+无铅原装正品，墨西哥产地IRF4905PBFIRTO-22007+无铅原装正品，墨西哥产地IRF4905SPBFIRTO-26307+无铅原装正品，墨西哥产地IRF4905LIRTO-26205+有铅原装正品，墨西哥产地IRF5210PBFIRTO-22005+无铅原装正品，墨西哥产地IRF5210SIRTO-26305+有铅原装正品，墨西哥产地IRF5305PBFIRTO-22007+无铅原装正品，墨西哥产地IRFR5035TRPBFIRSOT-25207+无铅原装正品，墨西哥产地IRF5305STRLPBFIRTO-26307+无铅原装正品，墨西哥产地IRF6216TRPBFIRSOP-807+无铅原装正品，印度产地IRF9510IRTO-22004+有铅原装正品，墨西哥产地IRF9520IRTO-22004+有铅原装正品，墨西哥产地IRF9530PBFIRTO-22007+无铅原装正品，墨西哥产地IRF9530NPBFIRTO-22007+无铅原装正品，墨西哥产地IRF9540PBFIRTO-22007+无铅原装正品，墨西哥产地IRF9540NPBFIRTO-22007+无铅原装正品，墨西哥产地IRF9610IRTO-22004+有铅原装正品，墨西哥产地IRF9630PBFIRTO-22007+无铅原装正品，墨西哥产地IRF9640PBFIRTO-22007+无铅原装正品，墨西哥产地IRF9640STRLIRTO-22005+有铅原装正品，墨西哥产地IRFZ24NPBFIRTO-22007+无铅原装正品，墨西哥产地IRLZ24NPBFIRTO-22007+无铅原装正品，墨西哥产地IRFZ34NPBFIRTO-22007+无铅原装正品，墨西哥产地IRFZ44NPBFIRTO-22007+无铅原装正品，墨西哥产地IRFZ44RPBFIRTO-22007+无铅原装正品，墨西哥产地IRFZ44VPBFIRTO-22007+无铅原装正品，墨西哥产地IRFZ44ZPBFIRTO-22007+无铅原装正品，墨西哥产地IRLZ44NPBFIRTO-22007+无铅原装正品，墨西哥产地IRFZ46NPBFIRTO-22007+无铅原装正品，墨西哥产地IRFZ46NIRTO-22006+有铅原装正品，墨西哥产地IRFZ46ZPBFIRTO-22007+无铅原装正品，墨西哥产地IRFZ48VPBFIRTO-22007+无铅原装正品，墨西哥产地IRFZ48NPBFIRTO-22007+无铅原装正品，墨西哥产地IRF9Z24NPBFIRTO-22007+无铅原装正品，墨西哥产地IRF9Z34NPBFIRTO-22007+无铅原装正品，墨西哥产地IRFBC30PBFIRTO-22007+无铅原装正品，墨西哥产地IRFBC40PBFIRTO-22007+无铅原装正品，墨西哥产地IRFBC40IRTO-22004+有铅原装正品，墨西哥产地IRFIBC40GLCIRTO-22004+有铅原装正品，墨西哥产地IRFBE30PBFIRTO-22007+无铅原装正品，墨西哥产地IRFBG20PBFIRTO-22007+无铅原装正品，墨西哥产地IRFBG30PBFIRTO-22007+无铅原装正品，墨西哥产地IRFBG30IRTO-22006+有铅原装正品，墨西哥产地型号品牌封装年份产地HFA08TB60IRTO-22007+有铅原装正品，墨西哥产地8ETH06IRTO-22007+有铅原装正品，墨西哥产地IRFB3207PBFIRTO-22007+无铅原装正品，墨西哥产地IRFB4212PBFIRTO-22006+无铅原装正品，墨西哥产地IRFB4310PBFIRTO-22007+无铅原装正品，墨西哥产地IRFB4410PBFIRTO-22007+无铅原装正品，墨西哥产地IRFB4710PBFIRTO-22007+无铅原装正品，墨西哥产地IRFB11N50APBFIRTO-22007+无铅原装正品，墨西哥产地IRFB18N50KPBFIRTO-22007+无铅原装正品，墨西哥产地IRFB31N20DPBFIRTO-22007+无铅原装正品，墨西哥产地IRFB38N20DPBFIRTO-22006+无铅原装正品，墨西哥产地IRFB260NPBFIRTO-22007+无铅原装正品，墨西哥产地IRFP054NPBFIRTO-24707+无铅原装正品，中国产地IRFP064NPBFIRTO-24707+无铅原装正品，中国产地IRFP140NPBFIRTO-24707+无铅原装正品，墨西哥产地IRFP150IRTO-24705+有铅原装正品，中国产地IRFP150NPBFIRTO-24707+无铅原装正品，中国产地IRFP240PBFIRTO-24707+无铅原装正品，墨西哥产地IRFP250NPBFIRTO-24707+无铅原装正品，中国产地IRFP254NIRTO-24705+有铅原装正品，墨西哥产地IRFP260NPBFIRTO-24707+无铅原装正品，中国产地IRFP260NIRTO-24704+有铅原装正品，墨西哥产地IRFP264PBFIRTO-24707+无铅原装正品，墨西哥产地IRFP264NPBFIRTO-24707+有铅原装正品，中国产地IRFP350PBFIRTO-24706+无铅原装正品，中国产地IRFP360PBFIRTO-24706+无铅原装正品，中国产地IRFP448IRTO-24705+有铅原装正品，墨西哥产地IRFP450IRTO-24705+有铅原装正品，中国产地
