东莞市纳金机械有限公司
工业冷水机
使
用
说
明
书
TEL: FAX:
售后专线：
地址：东莞市横沥镇横沥村综合开发区

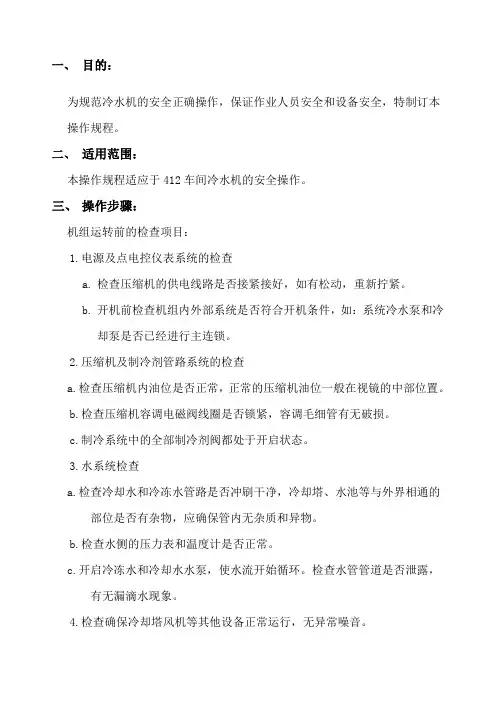

1．一方面启动电源开关；
2. 启动冷却水塔和冷却水泵开关，此时注意冷却水出入口阀门必要打开（注：风冷式无冷却水塔，故无此操作）。
3.再启动冷冻机运营开关，此时冷冻水泵开始运营,请注意冷冻水出入口阀门必要打开，经延时开关延时后压缩机会自动运营，请查视及调节所需温度。
4.关机时，请依相反顺序操作关机即可。
四、面板示意图及操作阐明
（1） 开机：
①打开冷水机电源； ②按“RUN”启动键，启动冷水机，此时冷冻水泵启动。
③按“COMP1”压缩机1键、“COMP2” 压缩机2键启动压缩机(如:只有一台压缩机时，按“COMP2” 压缩机2键无效)。延时后起动压缩机，左上角压缩机运营批示灯绿灯亮起。同步冷却风机运转，（水冷式冷冻机冷却水塔和冷却水泵在外部控制需预先起动。）冷水机进入运营状态。
（2） 关机：按
关闭所有压缩机 延时（时间可设）关冷却泵(冷却风机) 延时（时间可设）关冷冻泵
如长时间不使用时，请关闭冷水机电源并排掉水箱内或壳管式蒸发器内冷冻介质。
注：能量调节：
a) 只有1个压缩机：在升温过程中,当T>=Ts+ΔT 时启动压缩机；在降温过程中，当T<ΔT时停止压缩机
b) 有两个压缩机：
在升温过程中：
当T>=Ts+ΔT/2 时启动1台压缩机；当T>=Ts+ΔT 时启动2台压缩机；
在降温过程中：
当T 二、修改参数操作阐明 （1） 上电，系统开始10秒倒计时，面板上PV区显示版本，SV区显示倒计时间。等倒计时间完毕之后主程序开始工作。 （2） 主程序开始后PV区显示实际温度,SV显示设定温度,,此时,按 （3） 若有故障,PV区显示”Err”,SV区显示故障代码,请按故障代码在表2查找相应故障,按 （4） 7 （5） 8批示灯:POWER电源批示灯,RUN机组运营状态，COMP1压缩机1运营状态,COMP2压缩机2运营状态,Error表达有故障. 三、故障代码阐明 四、操作注意事项 1．冷冻水泵不可在水箱内无水状况下运转； 2．操作开关请尽量避免持续切换； 3．冷冻水温度达到设定温度时，压缩机会自动停止运营，此属正常现象； 4．温度开关应避免设定在5℃如下，防止蒸发器结冰； 5．为保证制冷效果，保持最佳状态，请定期清洗冷凝器、蒸发器及水过滤器。 注：如浮现故障报警请及时关机，按第七项和第十项所列办法排出故障后方可开机。或及时告知维修人员解决。 附注（一）： 散热不良及解决办法 当冷凝器散热不良时，压缩机效率低，运转电流提高，当风冷式高压压力升故障代码 故障名称 故障代码 故障名称 1 错相保护故障 9 冷冻水泵过载 2 1号压缩机高压 10 冷却水压过低（风机过热） 3 1号压缩机低压 11 冷却水泵过载（风机过热） 4 1号压缩机过载 12 出水温度过低 5 2号压缩机高压 13 出水探头开路 6 2号压缩机低压 14 出水探头短路 7 2号压缩机过载 15 防冻故障 8 冷冻水压过低 至24kgf/cm2 ，水冷式高压压力升至20kgf/cm2，压缩机受高压开关保护跳脱，压缩机停止运转，散热不良高压过载并显示故障代码或故障批示，此时请检视冷却塔循环水与否正常，冷却水温与否过高，冷却塔电扇水泵与否运转，冷却水阀门与否完全打开（风冷式请检查散热器与否脏堵），以上正常后再按复位按扭（REST）或关机重启即可正常运转。如经常浮现高压过载状况，请尽快安排清洗冷凝器。 附注（二） 冷媒局限性低压解决办法： 1．当水温在5℃以上时，低压表压力显示低于2kgf/cm2时，即表达冷媒局限性，先将漏冷媒地方进行补漏解决再更换干燥过滤器重新抽真空，充恰当冷媒。 2．当发现漏冷媒某些浸于水中，请及时停止冷冻机运营，速将水箱内水排除掉，尽快告知公司派人员解决维修，以免压缩机将水吸入系统中导致更严重损坏。 附注（三） 高低压与否正常 水冷式压缩机正常运营时高压压力显示12.5～15kgf/cm2为最佳，（风冷式14～17kgf/cm2为最佳）但不得高于19.5kf/cm2，当水冷式压力高于19.5kgf/cm2，风冷式压力高于24kgf/cm2时，高压开关跳脱请依附注（一）解决，低压以3.1～4.5kgf/cm2为最佳，但不得低于2kgf/cm2，低于2kgf/cm2低压跳脱请依附注（二）解决。 当压缩机运营时高压和低压两者压差很少或相等时，即表达压缩机自身阀片破损和断裂，请及时停止运转并告知公司派人解决。请注意以上状况是当压缩机运营时，如没有运营高低压平衡仍属正常状况。 附注（四）： 当故障批示灯及保护开关所有正常时，压缩机不能启动，请检查： 1．温度开关与否调得太高，或损坏； 2．切换开关与否损坏； 3．防冻开关与否损坏； 4．压力开关与否跳脱或损坏； 5．压缩机过载保护器与否损坏或跳脱； 6．电磁继电器线圈与否损坏及过载保护器与否损坏； 7．水箱内与否液位过低； 8．请检查冷冻水水流量开关与否损坏; 注:以上控制开关或线路有故障即压缩机就不能运转。 五、维护与保养 1．定期清洗冷凝器、蒸发器，使整机保持良好运转； 2．保持冷却塔清洁干净，定期清洗，冷却塔内不得有杂物及其他障碍物； 3．风冷式冷冻机请保持散热器表面清洁干净，并定期清洗，使机器保持良好性能。 六、故障排除办法： 状 态 原 因 故障排除 电源正常 整机不能运转 ① 保险丝熔断 ②逆向继电器故障 ① 更换备用保险丝 ②更换逆向继电器 电源开关跳脱 ①电源负载线路接地或短路 ②压缩机、泵浦、马达故障接地 ① 换新解决 ②检查后，如拟定故障，更换或修理 逆相 ① 泵浦、压缩机及电扇逆转 ②缺相 ①将电源相线中任意两相调换 ②用万用表测量三相电源与否正常查看电源线与否断掉 散热不良 故障批示灯亮 ①高压开关跳脱 ②高压开关损坏 ①清洁冷凝器，空气保持40℃如下，请依照附注〈一〉解决 ②更换新压力开关 冷媒局限性 故障批示灯亮 ①冷媒局限性低压跳脱 ②蒸发器结冰 ③温控器不准或传感器失灵 ①依附注﹤二﹥解决 ②查看膨胀水箱与否缺水，循环泵浦与否运转，待正常后，手动复位低压开关或关机重启； ③如蒸发器结冰，请将冰水排出，再加温水，使冰溶化。 ④换新或修理。 注：不可用硬物敲打冰块如击穿铜管进水，将使压缩机损坏。 过载 故障批示灯亮 ①电压异常； ②马达、泵浦、压缩机轴成损坏； ③散热不良 ④过载继电器过小或调节值太低； ⑤线路接点不良或松动 ①三相电源压降或电压不稳及缺相，请调节电压及查缺相因素； ②更换新轴成或换新； ③请依附注﹤一﹥解决； ④换大或依正常值调高； ⑤锁紧 故障批示未亮但压缩机无法运转 保护装置跳脱 请依附注四解决 冰水槽水不冷 或低压跳脱 ①容量局限性； ②冷媒局限性； ③冷媒阻塞； ④阀片破裂； ⑤温度开关设定太高； ⑥温度开关故障； ⑦散热不良 ⑧传感器失灵 ①加大主机容量； ②依附注﹤三﹥解决； ③更换阻塞某些如干燥剂或膨胀阀真空解决再充填冷媒； ④更换压缩机，由附注﹤三﹥鉴定； ⑤把温度调低； ⑥换新； ⑦效率低请依附注〈一〉解决； ⑧更换新 缺水 水流量局限性 ①水箱内水量局限性； ②管路水流过小 ①往水箱里加水； ②检查每个阀门与否启动到最大 七、电器连接示意图
