预应力管桩施工技术标准

预应⼒管桩技术要求

预应⼒混凝⼟管桩技术要求

⼀、适⽤范围：

本技术要求适⽤于成都万科所有预应⼒⾼强混凝⼟管桩的招投标及现场安装指导。

本标准规定了预应⼒混凝⼟管桩的术语、原材料、技术要求、试验⽅法、检验规则等。本标准适⽤于预应⼒混凝⼟管桩。

⼆、依据

下列⽂件中的条款通过本标准的引⽤⽽成为本标准的条款。凡是注⽇期的引⽤⽂件，其随后所有的修改单（不包括勘误的内容）或修订版均不适⽤于本标准，然⽽，⿎励根据本标准达成协议的各⽅研究是否使⽤这些⽂件的最新版本。凡是不注⽇期的引⽤⽂件，其最新版本适⽤于本标准。除另有注明外，本⼯程须符合设计、图纸和相关国家、地⽅及⾏业标准，主要包括但不限于：

《⼯程建设标准强制性条⽂》2002年版；

《建筑⼯程施⼯质量验收统⼀标准》（GB50300-2001）；

《建筑基坑⽀护技术规程》(JGJ 120-99)，中华⼈民共和国⾏业标准；

《岩⼟锚杆(索)技术规程》(CECS 22:2005)，中国⼯程建设标准化协会标准；

《建筑基坑⼯程监测技术规范》（GB50497-2009）；

《建筑桩基技术规范》（JGJ94-94）；

《建筑地基与基础施⼯质量验收规范》（GB50202-2002）；

《预应⼒混凝⼟管桩（图集）》（03SG409）；

《建筑地基基础设计规范》（GB50007-2002）；

《建筑基桩检测技术规范》（JGJ106-2003）；

《先张法预应⼒混凝⼟管桩》（GB13476）

《先张法预应⼒⾼强混凝⼟管桩基础技术规程》（DB51/5070-2010），四川省标准。

三、术语及定义

下列术语和定义适⽤于本标准。3.1先张法预应⼒⾼强混凝⼟管桩

采⽤离⼼⽅式成型的先张法预应⼒⾼强混凝⼟（强度等级不低于C80）环形截⾯桩（代号PHC，以下简称管桩）。3.2 管桩基础

由管桩和连接桩顶的承台共同组成的建（构）筑物基础。3.3 填芯混凝⼟

灌填在管桩内腔的混凝⼟。3.4 静载荷试验桩

通过静载荷试验取得承载⼒等相关参数的试桩。3.5 送桩

浅谈静压预应力管桩施工技术

摘要：静压桩施工技术是指静力压桩机利用压桩机自重及桩机上加设的配重, 将桩徐徐压入土体中的一种工程桩施工技术。随着建筑业的不断发展, 预应力管桩有着桩身质量稳定可靠、强度高、单桩承载力高、施工快捷方便、噪音小、无污染等优点，在基础工程中应用越来越广泛,本文运用工程实例介绍静压预应力管桩施工技术及质量控制的一些关键环节。

关键词：静压管桩； 压桩技术； 施工质量

一工程概况

厦门市老人疗养院工程地上3幢14～17层, 地下1 层, 建筑高度5.00～55.00m, 建筑面积为40470.88m2 （含地下建筑面积5508.3m2）；建筑结构类型: 现浇钢筋混凝土框架-剪力墙。

地质情况: ①素填土，厚度0.60～6.80m； ②粘土，厚度1.10～9.30m； ③凝灰岩残积土，厚度1.80～10.60m； ④全风化凝灰岩,

厚度1.00～20.10m，层顶埋深4.50～28.10m；⑤散体状强风化凝灰岩，厚度0.90～16.00m，层顶埋深6.20～34.70m；⑥碎块状强风化凝灰岩，最大揭露厚度9.70m，层顶埋深15.60～37.30m；⑦辉绿岩脉，最大揭露垂向厚度11.60m；埋深18.20～24.80m。

桩基工程安全等级为二级, 本工程采用静压预应力混凝土a型管桩，强度等级c80。工程总桩数476根：phc 500-125-a的桩为170根；phc500-100-a的桩为241根（含抗拔桩31根）；phc400-95-a

的桩为65根。抗压桩单桩承载力设计值：phc500-125为2700kn、phc500-100为2400kn、phc400-95为1700kn， 抗拨桩单桩承载力特征值为：318kn。桩端持力层为⑤散体状强风化凝灰岩，设计桩长约为18～24m，桩顶设计标高为-3.45m～-6.85m， 局部达-7.35m。

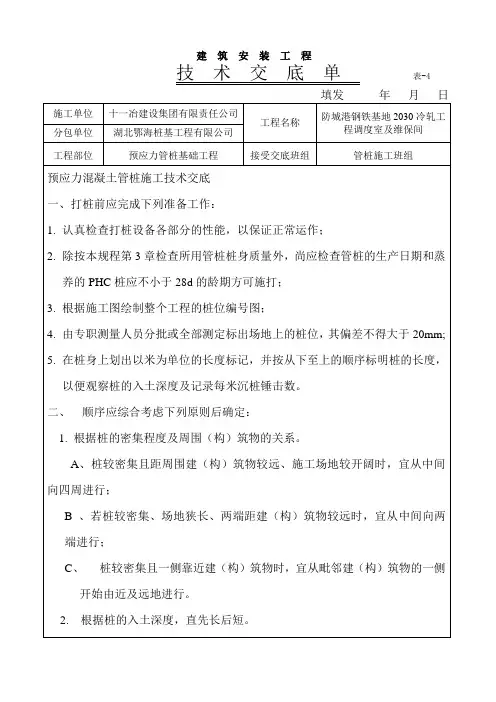

建 筑 安 装 工 程

技 术 交 底 单 表-4

填发 年 月 日

施工单位 十一冶建设集团有限责任公司 工程名称 防城港钢铁基地2030冷轧工程调度室及维保间 分包单位 湖北鄂海桩基工程有限公司

工程部位 预应力管桩基础工程 接受交底班组 管桩施工班组

预应力混凝土管桩施工技术交底

一、打桩前应完成下列准备工作：

1. 认真检查打桩设备各部分的性能，以保证正常运作；

2. 除按本规程第3章检查所用管桩桩身质量外，尚应检查管桩的生产日期和蒸养的PHC桩应不小于28d的龄期方可施打；

3. 根据施工图绘制整个工程的桩位编号图；

4. 由专职测量人员分批或全部测定标出场地上的桩位，其偏差不得大于20mm;

5. 在桩身上划出以米为单位的长度标记，并按从下至上的顺序标明桩的长度，以便观察桩的入土深度及记录每米沉桩锤击数。

二、 顺序应综合考虑下列原则后确定：

1. 根据桩的密集程度及周围（构）筑物的关系。

A、桩较密集且距周围建（构）筑物较远、施工场地较开阔时，宜从中间向四周进行；

B 、若桩较密集、场地狭长、两端距建（构）筑物较远时，宜从中间向两端进行；

C、 桩较密集且一侧靠近建（构）筑物时，宜从毗邻建（构）筑物的一侧开始由近及远地进行。

2. 根据桩的入土深度，直先长后短。

A、 据管桩的规格，宜先大后小。

B、 据高层建筑塔楼（高层）与裙房（低层）的关系，宜先高后低。

三、 桩的施打应符合下列规定：

1. 第一节管桩起吊就位插入地面的垂直度偏差不得大于0.5％，并宜用长条水准尺或其他测量仪器校正；必要时，宜拔出重插。

2. 管桩施打过程中，桩锤、桩帽和桩身的中心线应重合。当桩身倾斜率超过0.8％时，应找出原因并设法纠正；当桩尖进入硬土层后，严禁用移动桩架等强行回扳的方法纠偏。

3. 在较厚的粘土、粉质粘土层中施打管桩，不宜采用大流水打桩施工法，宜将每根桩一次性连续打到底，尽量减少中间休歇时间，且尽可能避免在接近设计深度时进行接桩。

预应力混凝土管桩技术规程

随着城市化的不断深入，建筑工程的需求也越来越大。为了在土壤条件复杂、地下水位较高等情况下保证基础的稳定性，预应力混凝土管桩成为了一个不可或缺的重要工程技术。那么，什么是预应力混凝土管桩？它的优点是什么？在施工时有哪些需要注意的地方呢？让我们一一解答。

一、预应力混凝土管桩是什么？

预应力混凝土管桩是一种以钢筋为所施加的张力来增加混凝土强度和稳定性的桩型结构。一般来说，预应力混凝土管桩主要由钢筋和钢管组成，通过预埋钢筋来使混凝土管桩内部产生拉应力，从而提高桩的承载能力。

二、预应力混凝土管桩的优点有哪些？

1. 承载能力强：预应力混凝土管桩采用预应力钢筋设计，具有很强的承载能力，适合在复杂土质和地下水位较高的场合使用。

2. 施工效率高：由于预应力混凝土管桩的施工过程简单、快速，因此能够在短时间内满足大型基础工程所需的建设速度。

3. 维护成本低：相比其他类型的桩基础，预应力混凝土管桩的维护成本较低，因为它具有较长的使用寿命和强大的耐久性。

三、预应力混凝土管桩施工注意事项 1. 材料和设备要求：在预应力混凝土管桩的施工过程中，应使用符合国家要求的材料和设备。

2. 土质分析：在施工前，应将施工现场的土质类型和地下水位情况进行分析，以便更好的确定桩的类型和深度。

3. 施工现场准备：在施工前，必须准备好必要的施工现场设施和防护措施，以确保施工过程中人身和财产的安全。

4. 桩的预应力设计：在进行预应力混凝土管桩的施工设计时，必须严格按照设计要求进行，保证桩的垂直度和使用寿命。

总之，预应力混凝土管桩作为一种先进的基础施工技术，在大型基础工程的建设中有着重要的地位。我们需要对其进行全面了解，合理使用和施工，以确保项目的成功。
