塔吊附着计算

塔机安装位置至建筑物距离超过使用说明规定，需要增长附着杆或附着杆与

建筑物连接的两支座间距改变时，需要进行附着的计算。主要包括附着杆计算、

附着支座计算和锚固环计算。

一、支座力计算

塔机按照说明书与建筑物附着时，最上面一道附着装置的负荷最大，因此以

此道附着杆的负荷作为设计或校核附着杆截面的依据。附着式塔机的塔身可以简

化为一个带悬臂的刚性支撑连续梁，其内力及支座反力计算如下:

风荷载标准值应按照以下公式计算：

W

k=W

0×μ

z×μ

s×β

z=0.600×1.170×1.350×0.700=0.663

kN/m

2；

其中W

0──基本风压(kN/m

2)，按照《建筑结构荷载规范》(GBJ9)的规定采用：

W

0=0.600kN/m

2；

μ

z──风压高度变化系数，按照《建筑结构荷载规范》(GBJ9)的规定采用：

µ

z=1.350；

μ

s──风荷载体型系数：µ

s=1.170；

β

z──高度Z处的风振系数，β

z=0.700；

风荷载的水平作用力：

q=W

k×B×K

s=0.663×1.600×0.200=0.212kN/m；

其中W

k──风荷载水平压力，W

k=0.663kN/m

2；

B──塔吊作用宽度，B=1.600m；

K

s──迎风面积折减系数，K

s=0.200；

实际取风荷载的水平作用力q=0.212kN/m；

塔吊的最大倾覆力矩：M=882.000kN·m；弯矩图变形图

剪力图

计算结果:N

w=77.7184kN；

二、附着杆内力计算

计算简图：

图2-2附着杆内力计算图计算单元的平衡方程:其中:

1.第一种工况的计算:

塔机满载工作，风向垂直于起重臂，考虑塔身在最上层截面的回转惯性力产生的

扭矩合风荷载扭矩。

将上面的方程组求解，其中θ从0°–360°循环,分别取正负两种情况，

求得各附着最大的。

塔机满载工作，风向垂直于起重臂，考虑塔身在最上层截面的回转惯性力产生的

扭矩合。

杆1的最大轴向压力为:88.29kN；

杆2的最大轴向压力为:1.47kN；

杆3的最大轴向压力为:75.87kN；

杆1的最大轴向拉力为:43.37kN；

杆2的最大轴向拉力为:43.62kN；

杆3的最大轴向拉力为:85.08kN；

2.第二种工况的计算:塔机非工作状态，风向顺着着起重臂,不考虑扭矩的影响。

将上面的方程组求解，其中θ=45°，135°，225°，315°，M

w=0，

分别求得各附着最大的轴压和轴拉力。

杆1的最大轴向压力为:65.83kN；

杆2的最大轴向压力为:15.94kN；

杆3的最大轴向压力为:79.34kN；

杆1的最大轴向拉力为:65.83kN；

杆2的最大轴向拉力为:15.94kN；

杆3的最大轴向拉力为:79.34kN；

三、附着杆强度验算

1.杆件轴心受拉强度验算

验算公式:σ=N/A

n≤f

其中σ——为杆件的受拉应力；

N——为杆件的最大轴向拉力,取N=85.084kN；

A

n——为杆件的截面面积，本工程选取的是钢管Φ159×6mm；

A

n=π/4×[159

2－（159－2×6）

2]＝2883.982mm

2。

经计算，杆件的最大受拉应力σ=85083.744/2883.98

=29.502N/mm

2，

最大拉应力不大于拉杆的允许拉应力215N/mm

2,满足要求。

2.杆件轴心受压强度验算

验算公式:σ=N/φA

n≤f

其中σ——为杆件的受压应力；

N——为杆件的轴向压力，杆1:取N=88.294kN；

杆2:取N=15.942kN；

杆3:取N=79.337kN；

A

n——为杆件的截面面积,本工程选取的是钢管Φ159×6mm；

A

n=π/4×[159

2－（159-2×6）

2]=2883.982mm

2。

I——钢管的惯性矩，I=π/64×[159

4-(159-2×6)

4]=

8451869.913i——钢管的回旋半径，i=(8451869.913/2883.982)

1/2=54.135

λ——杆件长细比，杆1:取λ=104，杆2:取λ=123，杆3:取λ=104

φ——为杆件的受压稳定系数，是根据λ查表计算得：

杆1:取φ=0.529，杆2:取φ=0.421，杆3:取φ=0.529；

经计算，杆件的最大受压应力σ=57.874N/mm

2，

最大拉应力不大于拉杆的允许拉应力215N/mm

2，满足要求。

四、附着支座连接的计算

附着支座与建筑物的连接多采用与预埋件在建筑物构件上的螺栓连接。预埋螺栓

的规格和施工要求如果说明书没有规定，应该按照下面要求确定：

1.预埋螺栓必须用Q235钢制作；

2.附着的建筑物构件混凝土强度等级不应低于C20；

3.预埋螺栓的直径大于24mm；

4.预埋螺栓的埋入长度和数量满足下面要求：

其中n为预埋螺栓数量；d为预埋螺栓直径；l为预埋螺栓埋入长度；f为预埋螺栓

与混凝土粘接强度（C20为1.5N/mm

2，C30为3.0N/mm

2）；N为附着杆的轴向力。

5.预埋螺栓数量，单耳支座不少于4只，双耳支座不少于8只；预埋螺栓埋入长

度不少于15d；螺栓埋入端应作弯钩并加横向锚固钢筋。

五、附着设计与施工的注意事项

锚固装置附着杆在建筑结构上的固定点要满足以下原则:

1.附着固定点应设置在丁字墙（承重隔墙和外墙交汇点）和外墙转角处，切不

可设置在轻质隔墙与外墙汇交的节点处；

2.对于框架结构，附着点宜布置在靠近柱根部；

3.在无外墙转角或承重隔墙可利用的情况下，可以通过窗洞使附着杆固定在承

重内墙上；

4.附着固定点应布设在靠近楼板处，以利于传力和便于安装。

合集下载

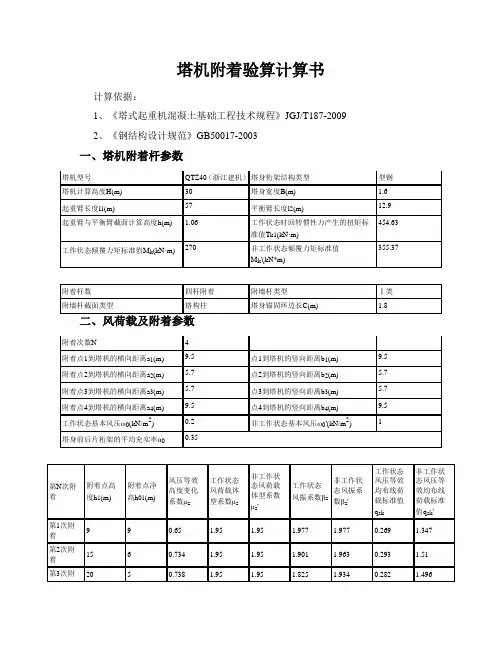

塔机附着验算计算书1

塔机附着验算计算书1

塔机附着验算计算书

计算依据：

1、《塔式起重机混凝土基础工程技术规程》JGJ/T187-2009

2、《钢结构设计规范》GB50017-2003

一、塔机附着杆参数

塔机型号 QTZ40（浙江建机） 塔身桁架结构类型 型钢

塔机计算高度H(m) 30 塔身宽度B(m) 1.6

起重臂长度l1(m) 57 平衡臂长度l2(m) 12.9

起重臂与平衡臂截面计算高度h(m) 1.06 工作状态时回转惯性力产生的扭矩标准值Tk1(kN·m) 454.63

工作状态倾覆力矩标准值Mk(kN·m) 270 非工作状态倾覆力矩标准值Mk'(kN*m) 355.37

附着杆数 四杆附着 附墙杆类型 Ⅰ类

附墙杆截面类型 格构柱 塔身锚固环边长C(m) 1.8

二、风荷载及附着参数

附着次数N 4

附着点1到塔机的横向距离a1(m) 9.5 点1到塔机的竖向距离b1(m) 9.5

附着点2到塔机的横向距离a2(m) 5.7 点2到塔机的竖向距离b2(m) 5.7

附着点3到塔机的横向距离a3(m) 5.7 点3到塔机的竖向距离b3(m) 5.7

附着点4到塔机的横向距离a4(m) 9.5 点4到塔机的竖向距离b4(m) 9.5

工作状态基本风压ω0(kN/m2) 0.2 非工作状态基本风压ω0'(kN/m2) 1

塔身前后片桁架的平均充实率α0 0.35

第N次附着 附着点高度h1(m) 附着点净高h01(m) 风压等效高度变化系数μz 工作状态风荷载体型系数μs 非工作状态风荷载体型系数μs' 工作状态风振系数βz 非工作状态风振系数βz' 工作状态风压等效均布线荷载标准值qsk 非工作状态风压等效均布线荷载标准值qsk'

第1次附着 9 9 0.65 1.95 1.95 1.977 1.977 0.269 1.347

第2次附着 15 6 0.734 1.95 1.95 1.901 1.963 0.293 1.51

7030塔吊附着计算

7030塔吊附着计算

安全设施计算软件(2015) PKPM软件出品

塔吊附着计算

塔机安装位置至建筑物距离超过使用说明规定，需要增长附着杆或附着杆与建筑物连接的两支座间距改变时，需要进行附着的计算。主要包括附着杆计算、附着支座计算和锚固环计算。

一. 参数信息

塔吊型号:ST70/30 塔吊最大起重力矩:M=2950kN.m

非工作状态下塔身弯矩:M=-1200kN.m 塔吊计算高度:H=110m

塔身宽度:B=2m 附着框宽度:2.4m

最大扭矩:-660kN.m

风荷载设计值:1.05kN/m2

附着节点数:3 各层附着高度分别(m):22.15,42.15,66.15

附着杆选用格构式：角钢+角钢缀条 附着点1到塔吊的竖向距离:b1=10.02m

附着点1到塔吊的横向距离:a1=7.61m 附着点1到附着点2的距离:a2=15.38m

二. 支座力计算

塔机按照说明书与建筑物附着时，最上面一道附着装置的负荷最大，因此以此道附着杆的负荷作为设计或校核附着杆截面的依据。

附着式塔机的塔身可以视为一个带悬臂的刚性支撑连续梁，其内力及支座反力计算如下:

1. 风荷载计算

1) 工作状态下塔机塔身截面对角线方向所受风荷载标准值

塔机所受风均布线荷载标准值 (Wo=0.2kN/m2)

Wk=0.8×1.59×1.95×1.39×0.2=0.69kN/m2 22.1m 20.0m 24.0m 43.8mqM安全设施计算软件(2015) PKPM软件出品

qsk=1.2×0.69×0.35×2=0.58kN/m

2) 非工作状态下塔机塔身截面对角线方向所受风荷载标准值

塔机所受风均布线荷载标准值 (本地区 Wo=0.30kN/m2)

Wk=0.8×1.62×1.95×1.39×0.30=1.05kN/m2

qsk=1.2×1.05×0.35×2.00=0.89kN/m

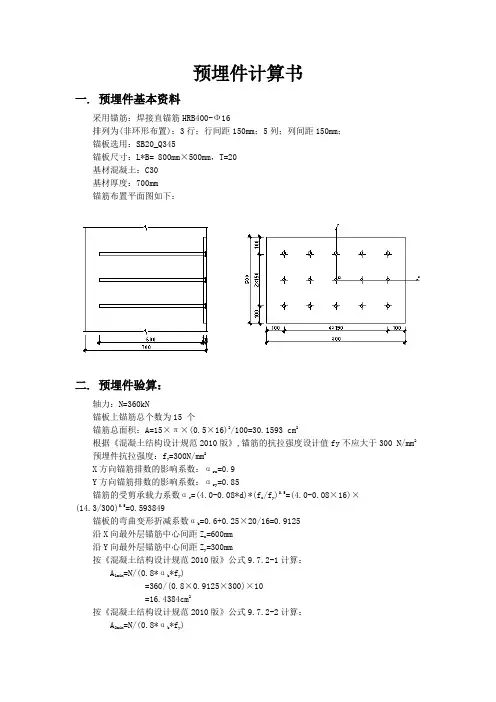

塔吊附着埋件 计算书

塔吊附着埋件 计算书

预埋件计算书

一. 预埋件基本资料

采用锚筋：焊接直锚筋HRB400-Ф16

排列为(非环形布置)：3行；行间距150mm；5列；列间距150mm；

锚板选用：SB20_Q345

锚板尺寸：L*B= 800mm×500mm，T=20

基材混凝土：C30

基材厚度：700mm

锚筋布置平面图如下：

二. 预埋件验算：

轴力：N=360kN

锚板上锚筋总个数为15 个

锚筋总面积：A=15×π×(0.5×16)2/100=30.1593 cm2

根据《混凝土结构设计规范2010版》,锚筋的抗拉强度设计值fy不应大于300 N/mm2

预埋件抗拉强度：fy=300N/mm2

X方向锚筋排数的影响系数：αrx=0.9

Y方向锚筋排数的影响系数：αry=0.85

锚筋的受剪承载力系数αv=(4.0-0.08*d)*(fc/fy)0.5=(4.0-0.08×16)×(14.3/300)0.5=0.593849

锚板的弯曲变形折减系数αb=0.6+0.25×20/16=0.9125

沿X向最外层锚筋中心间距Zx=600mm

沿Y向最外层锚筋中心间距Zy=300mm

按《混凝土结构设计规范2010版》公式9.7.2-1计算：

A1min=N/(0.8*αb*fy)

=360/(0.8×0.9125×300)×10

=16.4384cm2

按《混凝土结构设计规范2010版》公式9.7.2-2计算：

A2min=N/(0.8*αb*fy) =360/(0.8×0.9125×300)×10

=16.4384cm2

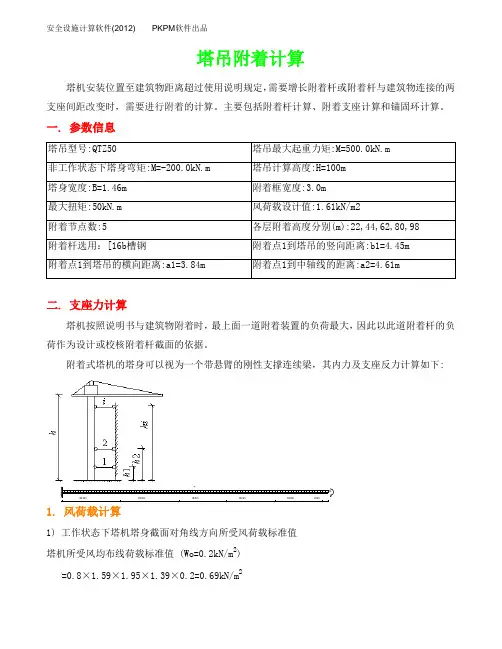

5008塔吊附着计算
