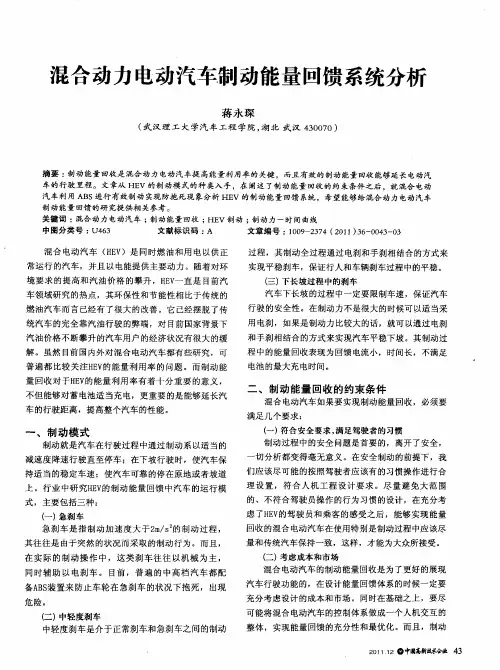

混合动力电动汽车制动能量回馈系统分析
蒋永琛 （武汉理工大学汽车工程学院，湖北武汉４３００７０）
摘要：制动能量回收是混合动力电动汽车提高能量利用率的关键，而且有效的制动能量回收能够延长电动汽 车的行驶里程。文章从ＨＥＶ的制动模式的种类入手，在阐述了制动能量回收的约束条件之后。就混合电动 汽车利用ＡＢＳ进行有效制动实现防抱死现象分析ＨＥＶ的制动能量回馈系统，希望能够给混合动力电动汽车 制动能量回馈的研究提供相关参考。 关键词：混合动力电动汽车；制动能量回收；ＨＥＶ制动；制动力一时间曲线 中图分类号：Ｕ４６３ 文献标识码：Ａ 文章编号：１００９—２３７４（２０１１）３６—００４３—０３
混合电动汽车（ＨＥＶ）是同时燃油和用电以供正 常运行的汽车，并且以电能提供主要动力。随着对环 境要求的提高和汽油价格的攀升，ＨＥＶ一直是目前汽
车领域研究的热点，其环保性和节能性相比于传统的 燃油汽车而言已经有了很大的改善。它已经摆脱了传
统汽车的完全靠汽油行驶的弊端，对目前国家背景下 汽油价格不断攀升的汽车用户的经济状况有很大的缓 解。虽然目前国内外对混合电动汽车都有些研究，可 普遍都比较关注ＨＥＭ的能量利用率的问题。而制动能
量回收对于ＨＥＶ的能量利用率有着十分重要的意义， 不但能够对蓄电池适当充电，更重要的是能够延长汽 车的行驶距离，提高整个汽车的性能。
一、制动模式 制动就是汽车在行驶过程中通过制动系以适当的 减速度降速行驶直至停车；在下坡行驶时，使汽车保 持适当的稳定车速；使汽车可靠的停在原地或者坡道 上。行业中研究ＨＥＶ的制动能量回馈中汽车的运行模 式，主要包括三种： （一）急刹车 急刹车是指制动加速度大于２ｍ／ｓ。的制动过程，
其往往是由于突然的状况而采取的制动行为。而且， 在实际的制动操作中，这类刹车往往以机械为主， 同时辅助以电刹车。目前，普遍的中高档汽车都配
备ＡＢＳ装置来防止车轮在急刹车的状况下抱死，出现
第２８卷第１２期 计算机仿真 ２０１１年１２月
文章编号：１００６—９３４８（２０１１）１２—０３６１—０５
并联式混合动力再生制动系统控制策略研究
李鹏，周云山，王楠
（湖南大学汽车车身先进设计制造国家重点实验室，湖南长沙４１００８２）
摘要：再生制动系统是混合动力汽车的一个特点。为了最大化地使用再生制动系统，提高能量回收效率，针对混合动力汽车 的制动系统制动力分配问题进行研究，在分析传统汽车制动原理的基础上，结合混合动力汽车制动新特点，提出了一种用于 并联式混合动力再生制动系统的制动力分配控制策略。然后，对比不同条件下的制动力分配情况，采用ＡＶＬ—Ｃｒｕｉｓｅ与
Ｍａｔｌａｂ联合仿真。结果表明，综合考虑制动强度、附着系数及电机特性的制动控制策略，可以合理地分配制动力，最大化地 提高再生制动系统的利用效率。 关键词：混合动力；再生制动；制动强度；附着系数
中图分类号：ＴＰ３９１．９ 文献标识码：Ｂ
Ｒｅｓｅａｒｃｈ ｏｎ Ｃｏｎｔｒｏｌ Ｓｔｒａｔｅｇｙ ｆｏｒ Ｒｅｇｅｎｅｒａｔｉｖｅ
Ｂｒａｋｉｎｇ Ｓｙｓｔｅｍ ｉｎ ａ ＰＨＥＶ
ＬＩ Ｐｅｎｇ，ＺＨＯＵ Ｙｕｎ—ｓｈａｎ，ＷＡＮＧ Ｎａｎ
（Ｔｈｅ Ｓｔａｔｅ Ｋｅｙ Ｌａｂｏｒａｔｏｒｙ ｏｆ Ａｄｖａｎｃｅｄ Ｄｅｓｉｇｎ ａｎｄ Ｍａｎｕｆａｃｔｕｒｉｎｇ ｆｏｒ Ｖｅｈｉｃｌｅ Ｂｏｄｙ，Ｈｕｎａｎ Ｕｎｉｖｅｒｓｉｔｙ，
Ｃｈａｎｇｓｈａ Ｈｕｎａｎ ４１００８２，Ｃｈｉｎａ）
ＡＢＳＴＲＡＣＴ：Ｒｅｇｅｎｅｒａｔｉｖｅ ｂｒａｋｉｎｇ ｓｙｓｔｅｍ ｉｓ ｔｈｅ ｆｅａｔｕｒｅ ｏｆ ｈｙｂｒｉｄ ｅｌｅｃｔｒｉｃ ｖｅｈｉｃｌｅ．Ｔｈｅ ｐｒｏｂｌｅｍ ｏｎ ｂｒａｋｉｎｇ ｆｏｒｃｅ ｄｉｓ－
ｔｒｉｂｕｔｉｏｎ ｆｏｒ ｔｈｅ ＨＥＶ ｗａｓ ｓｔｕｄｉｅｄ，ａｎｄ ｔｈｅ ｂｒａｋｉｎｇ ｔｈｅｏｒｙ ｏｆ ｔｈｅ ｔｒａｄｉｔｉｏｎａｌ ｖｅｈｉｃｌｅ ａｎｄ ｔｈｅ ｎｅｗ ｔｒａｉｔ ｏｆ ｔｈｅ ＨＥＶ ｗｅｒｅ
