灯泡贯流式水轮发电机组的优化对策分析

灯泡贯流水轮发电站机组设备安装与检修探讨

水轮发电机组在水力发电中发挥着至关重要的作用，它是机组的核心工作，具体安装阶段，必须要依照实际的安装实例，结合有关的安装经验以及安装必须要参考的说明书来进行安装，同时还要进行动态化的管理，尤其是针对关键部位以及重要程序更应当动态的进行管理，确保安装质。最后还要进行检修工作为其正常运行打下坚实的基础。

标签：灯泡贯流；水轮发电站机组；安装；检修

1、安装前的准备工作

1.1 开箱验收设备

为正确的安装水轮机组，应当依照一定的程序来进行，在供货商以及使用单位和安装单位共同在场的情况下，对水轮机组的相关设备进行验收，必须要确保与合同所列的设备型号数量等相同，之后才能交由安装单位进行安装。通常提前15天进行，倘若验收时存在设备质量以及数量不够，型号与合同存在差异等问题，必须要及时的通知供货方，作适当的调整，如此可以有效地保证安装进度。

1.2 安装人员的水平

确保水轮机组的安装质量，有工作人员的素质存在非常密切的联系，必须要确保安装人员具有过硬的合格的资质，过硬的技术。这才能最大程度上保证安装的质量。

1.3 材料等物资的检查

安装水轮机组，需要用到焊条以及等相关的材料，这些通常安装单位会根据需要自行购买，但必须要购买合格产品，有相关的监测说明才可购买，并在使用过程中要做好相关的审查工作。

1.4 设备的存放

存放物品的过程中，要依照相关规范来进行，同时还要应用一定的技术手段，如加强水轮机组露天放置过程中，避免雨淋，或者做好防晒工作等。

1.5 工程的移交

土建在对机电工作进行移交的过程中，必须要对施工的现场进行认真的检查，首先的要确保移交工作条件。在办理移交手续时安装单位以及监理人员和土建单位都应当在场。倘若相关的土建工作尚未完成，也或因必须要进行先安装机电设备之后才能开展土建工作的，几点设备安装之后，应当进行合格验收后，方

可交由土建单位完成相关的土建工作。

灯泡贯流式机组转轮分解与组装工艺

王元文，张良君，杨应武

【摘 要】摘 要:介绍广西长洲水利枢纽灯泡贯流式水轮机组转轮在现场进行分解、组装的工艺流程。

【期刊名称】广东水利水电

【年(卷),期】2010(000)006

【总页数】3

【关键词】关键词:灯泡贯流式机组;转轮;分解与组装;施工工艺

1 概述

水轮机转轮作为水力发电的原动机，是将水流的能量转换为转轴的旋转机械能的核心部件。灯泡贯流式机组由于其卧式布置，转轮叶片为转桨式，因此其组装工艺将直接影响机组安全运行。

广西长洲水利枢纽设有外江和内江2个厂房，共布置15台灯泡贯流式水轮发电机，单机容量为42MW，总装机容量为630MW。水轮发电机组设备分别由3个厂家提供，其中天津阿尔斯通水电设备有限公司3台，哈尔滨电机厂有限责任公司/东芝水电设备(杭州)有限公司联合体8台，东方电机股份有限公司4台。1#水轮发电机组由天津阿尔斯通供货 (图1)，转轮直径为7500mm，采用缸动式结构，主要由转轮体、叶片、转臂、接力器缸、缸盖、活塞、转轮体芯、泄水锥等部件组成。转轮叶片为4件，叶片转角为φ=+5～+40°，接力器最大行程为358.1mm，最大工作油压为6.3MPa。叶片密封采用双向多层“V”型密封，可不拆叶片更换密封。操作油管由外管、中管、内管组成，中管和内管为叶片操作油管，分别与接力器开腔和关腔联通;外管与受油器轮毂恒压补油管

联通，保证轮毂油压恒定。当调速器发出开(关)命令时，在压力油作用下接力器缸向开 (关)方向作直线运动，叶片在接力器缸及转臂的带动下开启 (关闭)。转轮在供货厂家厂内预组装并进行相关试验后，拆掉4个浆叶，与运输底座装配在一起发往工地。工地需对转轮进行分解清扫、回装，并做密封试验、叶片动作试验及转轮体油压试验。

2 转轮分解

2.1 转轮分解前准备工作

转轮分解须将转轮体倒置，工作开始前先在安装间布置4个1m高的钢支墩用以放置转轮。钢支墩高程差不大于5mm，在钢支墩上设置楔子板，然后将转轮连同运输底座吊到钢支墩上。

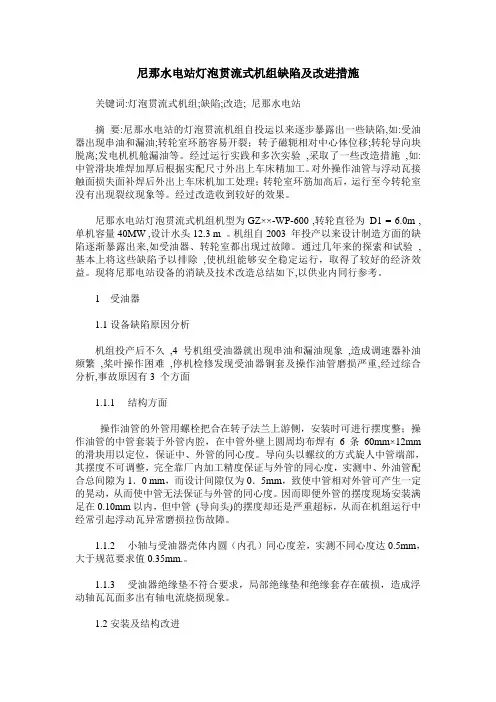

尼那水电站灯泡贯流式机组缺陷及改进措施

关键词:灯泡贯流式机组;缺陷;改造; 尼那水电站

摘 要:尼那水电站的灯泡贯流机组自投运以来逐步暴露出一些缺陷,如:受油器出现串油和漏油;转轮室环筋容易开裂；转子磁轭相对中心体位移;转轮导向块脱离;发电机机舱漏油等。经过运行实践和多次实验 ,采取了一些改造措施 ,如:

中管滑块堆焊加厚后根据实配尺寸外出上车床精加工。对外操作油管与浮动瓦接触面损失面补焊后外出上车床机加工处理；转轮室环筋加高后，运行至今转轮室没有出现裂纹现象等。经过改造收到较好的效果。

尼那水电站灯泡贯流式机组机型为GZ××-WP-600 ,转轮直径为 D1 = 6.0m ,单机容量40MW ,设计水头12.3 m 。机组自2003 年投产以来设计制造方面的缺陷逐渐暴露出来,如受油器、转轮室都出现过故障。通过几年来的探索和试验 ,基本上将这些缺陷予以排除 ,使机组能够安全稳定运行，取得了较好的经济效益。现将尼那电站设备的消缺及技术改造总结如下,以供业内同行参考。

1 受油器

1.1 设备缺陷原因分析

机组投产后不久 ,4号机组受油器就出现串油和漏油现象 ,造成调速器补油频繁 ,桨叶操作困难 ,停机检修发现受油器铜套及操作油管磨损严重,经过综合分析,事故原因有3 个方面

1.1.1 结构方面

操作油管的外管用螺栓把合在转子法兰上游侧，安装时可进行摆度整；操作油管的中管套装于外管内腔，在中管外壁上圆周均布焊有6条60mm×12mm的滑块用以定位，保证中、外管的同心度。导向头以螺纹的方式旋人中管端部，其摆度不可调整，完全靠厂内加工精度保证与外管的同心度，实测中、外油管配合总间隙为1．0 mm，而设计间隙仅为0．5mm，致使中管相对外管可产生一定的晃动，从而使中管无法保证与外管的同心度。因而即便外管的摆度现场安装满足在0.10mm以内，但中管 (导向头)的摆度却还是严重超标，从而在机组运行中经常引起浮动瓦异常磨损拉伤故障。

浅谈灯泡贯流式水轮发电机组的优化运行

摘要：随着改革开放的深入推进，人们的生活水平不断提升，家电产品也普及到千家万户，但是其中用电紧张的问题却日益凸显。近年来，由于电力短缺的持续加剧，行业内对发电机组的运行状况更加重视。为了确保供电的正常运行，除了采取科学合理的方式来实现用电外，还应当加大对发电产业的投资和发展。本文旨在深入研究灯泡贯流式水轮发电机组，并结合实际情况，提出有效的优化方案，以期提升水电发电厂的供电水平。针对灯泡贯流式发电机组的优化运行，我们首先进行了深入的研究，并结合实际情况，提出了一系列有效的改进措施，以期达到最佳的运行效果，并有效降低机组停机事故的发生率。

关键词：灯泡贯流式；水轮发电机组；优化运行

1灯泡贯流式机组水轮机的基本特征

1.1贯流式机组水轮机概述

水轮机转轮被认为是水力发电的关键设备，它可以将水的动态能量转化成有效的机械能，从而实现高效发电。由于灯泡贯流式机组采用卧式布局，且转轮叶片通过转浆式设计，所以整体基本组装工艺对机组性能和安全运行至关重要。贯流式水轮发电机组采用了先进的技术，其中包括安装了可调节的轴流式叶片，使得转轮轴线能够实现水平或倾斜的布局，从而使得水流的流动方向也能够得到精确的控制，更加能够实现高效发电的目的。

1.2贯流式机组水轮机的基础特性描述
