变频器考试题⽬

⼀、填空题1、（IGBT）器件是⽬前通⽤变频器中⼴泛使⽤的主流功率器件。

2、变频器按变换环节可分为(交-交)型和(交-直-交)型变频器。

3、变频器按照滤波⽅式分(电压)型和(电流)型变频器。

4、三相⿏笼交流异步电动机主要有(变频)、(变转差)、(变极)三种调速⽅式。

5、变频器安装要求（垂直安装），其正上⽅和正下⽅要避免可能阻挡进风、出风的⼤部件。四周距控制柜顶部、底部、隔板或其它部件的距离应不⼩于（300）mm。6、变频器的主电路，通常⽤(R,S,T)或(L1,L2,L3)表⽰交流电源的输⼊端，⽤（U,V,W）表⽰输出端。

7、通过（通讯接⼝）可以实现在变频器与变频器之间或变频器与计算机之间进⾏联⽹控制。

8、变频器运⾏频率设定⽅法主要有（⾯板）给定、（外接）给定、（预置）给定和通信给定。

9、变频器的外接频率模拟给定分为(电压)控制、（电流）控制两种。

10、变频器的PID功能中，P指（⽐例），I指（积分），D指（微分）。

11、U/f控制⽅式的变频器主要⽤于（风机）、（⽔泵）、（运输传动）等⽆动态指标要求的场合。

12、低压变频器常⽤的电⼒电⼦器件有（GTR）、（IGBT）、（IPM）。

13、变频器主电路由（整流）电路、中间（直流）电路、（逆变器）三部分组成。

14、变频器输⼊控制端⼦分为（数字）量端⼦和（模拟）量端⼦。

15、⼯业洗⾐机甩⼲时转速快，洗涤时转速慢，烘⼲时转速更慢，故需要变频器的（多段速）控制功能。

16、变频器的加速时间是指从（0）Hz上升到（最⾼）频率所需的时间。

17、⽬前在中⼩型变频器中，应⽤最多的逆变元件是（IGBT）。电压调制⽅式为正弦波脉冲宽度调制（SPWM）。

18、变频器与外部连接的端⼦分为（主电路）端⼦和（控制电路）端⼦。

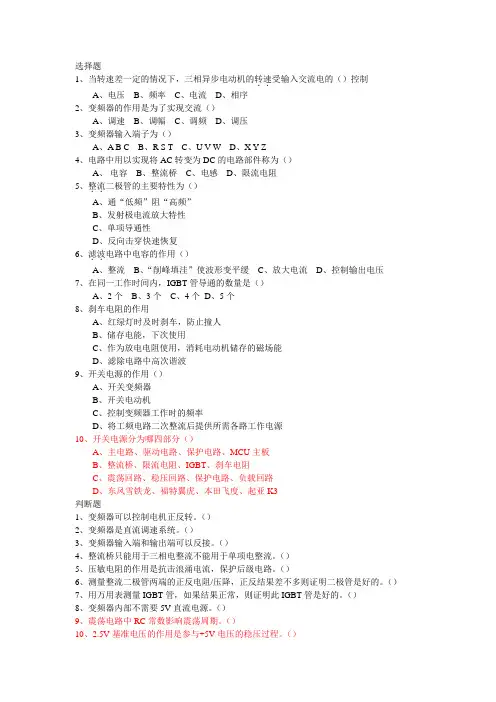

⼆、选择题复习资料1、公式 S=（n1-n）/n1中，S表⽰（转差率）。

2、频率给定中，模拟量给定⽅式包括（电位器给定）和直接电压（或电流）给定。

3、三菱变频器频率控制⽅式由功能吗（Pr79）设定。

4、变频器种类很多，其中按滤波⽅式可分为电压型和（电流）型。

7、三相异步电动机的转速除了与电源频率、转差率有关，还与（磁极对数）有关系。

8、⽬前，在中⼩型变频器中普遍采⽤的电⼒电⼦器件是（IGBT）。

9、频率给定中，数字量给定⽅式包括⾯板给定和（直接电压（或

电流））给定。10、空⽓压缩机案例中变频器⼀般采⽤（U/f）控制⽅式。

11、变频器调速过程中为了保持磁通恒定，必须保持（U/f不变）。

12、电⼒晶体管GTR属于（电流）控制性元件。

13、变频器都有多段速度控制功能，三菱FR-A700变频器最多可以设置（18）段不同运⾏频率。

14、下列选项中，（电动机）不是常见的传动机构。15、正弦波脉冲宽度调制英⽂缩写是（SPAM）.

16、变频器种类很多，其中按滤波⽅式可分为电压型和电流型。

17、IGBT属于（电压）控制型原件。

18、变频器的调压调频过程是通过控制（调制波）进⾏的。

19、逆变电路中续流⼆极管VD的作⽤是（续流）。

20、略。

21、变频器主电路由整流及滤波电路（逆变电路）和制动单元组成。

22、⼯业洗⾐机甩⼲时转速快，洗涤时转速慢，烘⼲时转速更慢，故需要变频器的（多段速度控制）功能。

23、（U/f）控制⽐较简单，多⽤于通⽤变频器，在风机、泵类机械的节能运转及⽣产流⽔线的⼯作台传动等。

24.⼀部电动机的两套绕组是定⼦绕组和（转⼦绕组）。

25、频率给定中，数字量给定⽅式包括⾯板给定和（通信接⼝给定）、

26、恒压供⽔案例中，变频器⼀般采⽤（U/f）控制。

27、电路板上的电解电容使⽤（7）年应更换。

三、判断题1、变频器的主电路不论是交-直-交变频还是交-交变频形式，都是采⽤电⼒电⼦器件。

2、电压型变频器多⽤于不要求正反转或快速加减速的通⽤变频器中。

3、电流型变频器适⽤于频繁可逆运转的变频器和⼤容量的变频器。

4、根据跳崖⽅式的不同，交-直-交变频器⼜分为PAM和PWM。

5、变频调速过程中，为了保持磁通恒定，必须保持U/f恒定。

6、变频器调速主要⽤于三相笼型异步电动机。

7、转差率是指三相异步电动机同步转速与转⼦转速的差值⽐上同步转速。

8、通过通讯接⼝可以实现变频器与变频器之间进⾏联⽹控制。

9、低速运⾏是指该⽣产机械所需要的最低转速。

10、数字电压表不可以测量变频器的输出电压。

11、风机变频调速参数设置，上限频率不应超过额定频率。

12、交-交变频⼴泛应⽤与⼤功率三相异步电动机和同步电动机的低速变频调速。

13、交-交变胖由于输出的频率低和功率因素低，其应⽤受到限

14、PWM脉宽调制型变频，是靠改变脉冲频率来控制输出电压。错：是对通过输出脉冲宽度的控制改变输出电压。

15、变频器本机控制是由⾯板操作来设定运⾏参数，远控⼗，通过外部端⼦来对变频调速系统进⾏外空操作。

16、变频器系统的调试遵循原则“先空载、继轻载、重载”。

17、变频器主、控电缆必须分离铺设，相隔距离按电器设备技术标准执⾏。

18、变频器与外部连接的端⼦分为主电路端⼦和控制电路端⼦。

19、变频器可以⽤变频器的操作⾯板来输⼊频率的数字量。

20、通过外部电位器设置频率是变频器频率给定的最常见的形式。

21、变频器基准频率也叫基本频率。22、变频器基准电压是指输出频率到达基准频率时变频器的输出电压，通常取电动机的额定电压。

23、上限频率和下限频率是指标频器输出的最⾼、最低频率。

24、变频器容量较⼤时，可为其单独配置供电变压器，以防⽌电⽹对变频器的⼲扰。

25、点动频率是指变频器在点动时的给定频率。

26、启动频率是指电动机开始启动的频率。

27、PID控制是闭环控制中的⼀种常见形式。

28、变频器接地电线必须⽤直径6mm以上的软铜线。

29、变频器的主电路中，断路器的功能主要有隔离作⽤和保护作

30、由于变频器的保护功能较齐全，且断路器也有过电流保护功能，因此进线侧可不接熔断器。

31、变频器通常⽤R、S、T表⽰交流电源的输⼊端，U、V、W 表⽰输出端。

32、变频器的主电路中，输⼊交流电抗器可抑制变频器输⼊电流的⾼次谐波。

33、当变频器⼲扰严重或电动机振动时，可考虑接⼊交流电抗器。

34、在变频器处于停机状态时，如果有故障，LED显⽰窗显⽰相应的故障代码。

35、给定信号是指通过⾯板、通信接⼝或输⼊端⼦调节变频器频率⼤⼩的指令信号。

36、变频器出于运⾏状态时，如果有⿎掌，变频器⽴即停机。

37、所谓外接给定，就是变频器通过信号输⼊端从外部得到频率的给定信号。

38、频率给定信号的⽅式有数字量给定和模拟量给定。

39、变频器安装和维护必须遵守操作规则，⽅可保证变频器长期、安全、可靠运⾏。

40、变频器内部安装有冷却风扇上下左右与相邻的物品和挡板必须保持⾜够的空间。

41、多台变频器上下安装在同⼀控制箱⾥时，其间应设置隔板。

42、变频器与电动机之间的连接线越长越好。

错：越短越好，越不容易出错。

四、名词解释1、变频器：是将⼯频电源变换成各种频率的交流电源，以实现电动机变速运⾏的设备。

2、加速时间；指变频器⼯作频率从0Hz上升的基本频率所需要的时间。

3、减速时间:指变频器的输出频率从基本频率下降到0Hz所需要的时间。

4、转矩提升：指通过提⾼U/f⽐来补偿频率下调时引起的转矩下降。

5、电动机启动过程：电动机从静⽌⼀直加速到稳定转速的过程。

6、转差率：三相异步电动机同步转速与转⼦转速的差值⽐上同步转速。

7、制动：电动机在⼯作过程中，如电磁转矩⽅向和转⼦的实际旋转⽅向相反。

8、基本频率或基波频率：电动机的额定频率。

9、点动频率：变频器在点动时的给定频率。

10、启动频率：电动机开始启动的频率。

11、变频器给定信号：通过变频器⾯板、通信接⼝或输⼊端⼦调节频率⼤⼩的指令信号。

12、外接给定：变频器通过信号输⼊端从外部得到频率的给定信号。13、PWM脉宽调制，是靠改变脉冲宽度来控制输出电压，通过改变周期来控制其输出频率。

五、问答题1、变频器为什么要设置上限频率和下限频率？

答：防⽌由于操作失误使电动机转速超出应有范围，造成事故或损失。2、变频器产品正在想哪三个⽅⾯发展？

答：1 多功能与⾼性能2 ⼩型化 3 ⼤容量、⾼启动转矩、具有环保功能。3、变频器主要功能有哪些？

答：1 频率给定 2 ⾃动加减速控制 3 低频定⼦电压补偿4 跳频5 瞬时停电再启动6 保护7 控制⽅式选择8 程序控制和PID调节。4、变频器主电路中安装的断路器有什么作⽤？

答：主要由隔离和保护作⽤。5、为什么变频器的通、断电控制⼀般均采⽤接触器控制？

答：⽅便进⾏⾃动或⼿动控制，⼀旦变频器出现问题可以⽴即切断电源。6、电动机拖动系统由哪些部分组成？

答：由控制系统、电动机、传动系统、⽣产机械等组成。7、变频器的保护功能有哪些？

答：过电流保护、电动机过载保护、过电压保护、⽋电压保护和瞬间停电处理。8、变频器常见故障有哪些？

答：过电流、过电压、⽋电压、变频器过热、变频器过载、电动机过载。9、当电动机的额定电压选定后，主要根据什么选取变频器容量。答：变频器的输出电流。

10、为什么要把变频器与其他控制部分分区安装？

答：避免变频器⼯作时的电磁⼲扰。11、为什么变频器的信号线、输出线采⽤屏蔽电缆安装？

答：防⽌⼲扰信号串⼊、抑制电流谐波。12、如果变频器的加、加速时间设为0，启动时会出现什么问题？答：升速时间过短容易产⽣过电流，⽽降速时间过短容易过电压。13、三相异步电动机变频调速系统有何优缺点。

答:优良的调速性能、能充分发挥三相笼型异步电动机的优

势。实现平滑的⽆级调速，调速范围宽，效率⾼，但变频系统较复杂，成本较⾼。

六、综合题1.如图所⽰为FR-A500变频器的主回路端⼦接线图，

请将主回路各端⼦的名称填⼊所给表格中。

2、某机床有5档转速（0档转速为0），分别为15Hz、30Hz、35Hz、50Hz，请设置相关参数。（变频器参数设置以三菱FR-A500为例）答：Pr4=15Hz，Pr5=30Hz，Pr6=35Hz，Pr24=50Hz。

3、请完成交-直-交变频器的主电路图。

4、请参照变频器Fr-A700⾯板给定频率⽰意图，叙述⽤操作⾯板完成30Hz运⾏频率的调试步骤。
