电子设计制作大赛报告

设计课题：交通灯设计

专业班级：通讯0913班

先生姓名： 李文峰

谢巍巍

张河昌

设计时间：2020.5.20~2020.6.5

电子设计制造竞赛报告

设计课题：交通灯设计 专业班级：通讯0913班

先生姓名：李文峰 谢巍巍 张河昌

设计时间：2020.5.20~2020.6.5

一、 设计义务及完成要求：

1、 运用LED灯模拟交通灯的任务进程，红、黄、绿三种颜色的LED灯区分模拟交通灯的红灯、黄灯、绿灯。

2、 完成如下要求的从形状一到形状四的循环，并经过数码管来显示倒计时的时间。

形状一：黄、绿灯熄灭，红灯亮5s，然后进入形状二；

形状二：红、绿灯熄灭，黄灯闪烁5s，然后进入形状三；

形状三：红、黄灯熄灭，绿灯亮5s，然后进入形状四；

形状四：红、绿灯熄灭，黄灯闪烁5s，然后回到形状一。

3、 每个形状数码管都要显示倒计时的时间。

4、 扩展：不同延时时间

二、 设计原理〔设计原理图，原理剖析〕：

1、总原理图

2、PCB图：

3、原理剖析：

采用74194的左移位功用，共输入4种形状，区分是0001；0010；0100；1000；其中的0010与1000两形状完成黄灯亮，0001完成红灯亮，0100完成绿灯亮；经过门电路反应完成74194移位的功用。555芯片的作用是提供一个时钟给74192，应用74192的功用完成减计数，与数码管相连，预置初始值为5，完成倒计时5秒的功用。再应用借位端的跳变给74194一个时钟，即5秒完成一跳变，以到达要求亮灯的时长。关于黄灯的闪烁，只需加门电路，完成每隔1s闪烁一次。同时外加一个门电路和开关控制74192，完成拓展时间的要求。

三、 各局部电路的功用：

1、555定时电路：

555电路任务原理：如图接线， R1用0.1k的电阻，R2用7.5k的电阻，C用100uf的电容，3脚为输入端。发生的振荡周期T=0.7〔R1+2R2〕C。 即T≈0.7*〔0.1K+2*7.5K〕*100u≈1.1s。将振荡周期从三端输入，作为时钟。

光伏并网发电模拟装置（A题）

一、任务

设计并制作一个光伏并网发电模拟装置，其结构框图如图1所示。用直流稳压电源US和电阻RS模拟光伏电池，US=60V，RS=30Ω~36Ω；uREF为模拟电网电压的正弦参考信号，其峰峰值为2V，频率fREF为45Hz~55Hz；T为工频隔离变压器，变比为n2:n1=2:1、n3:n1=1:10，将uF作为输出电流的反馈信号；负载电阻RL=30Ω~36Ω。

图1 并网发电模拟装置框图

二、要求

1．基本要求

（1）具有最大功率点跟踪（MPPT）功能：RS和RL在给定范围内变化时，使 ，相对偏差的绝对值不大于1%。

（2）具有频率跟踪功能：当fREF在给定范围内变化时，使uF的频率fF=fREF，相对偏差绝对值不大于1%。

（3）当RS=RL=30Ω时，DC-AC变换器的效率 ≥60%。

（4）当RS=RL=30Ω时，输出电压uo的失真度THD≤5%。

（5）具有输入欠压保护功能，动作电压Ud（th）=（25±0.5）V。

（6）具有输出过流保护功能，动作电流Io（th）=（1.5±0.2）A。

2．发挥部分

（1）提高DC-AC变换器的效率，使 ≥80%（RS=RL=30Ω时）。

（2）降低输出电压失真度，使THD≤1%（RS=RL=30Ω时）。

（3）实现相位跟踪功能：当fREF在给定范围内变化以及加非阻性负载时，均能保证uF与uREF同相，相位偏差的绝对值≤5°。

（4）过流、欠压故障排除后，装置能自动恢复为正常状态。

（5）其他。

三、说明 1．本题中所有交流量除特别说明外均为有效值。

2．US采用实验室可调直流稳压电源，不需自制。

3．控制电路允许另加辅助电源，但应尽量减少路数和损耗。

4．DC-AC变换器效率 ，其中 ， 。

5．基本要求（1）、（2）和发挥部分（3）要求从给定或条件发生变化到电路达到稳态的时间不大于1s。

6．装置应能连续安全工作足够长时间，测试期间不能出现过热等故障。

郑州铁路职业技术学院，索尼杯团队故事

2007年电子设计大赛高职高专组“索尼杯”获奖感言

郑州铁路职业技术学院 “索尼杯”获奖团队感言

（高茂光、王 斌、叶俊辉）

（文字整理： 巩恩福 梁明亮 ）

我们是来自郑州铁路职业技术学院的学生高茂光、王斌和叶俊辉，在2007年全国大学生电子设计竞赛荣获高职高专组 “索尼杯”。关于本次大赛的一些体会和感想，在这里愿与大家一起交流。

电子设计竞赛取得成功离不开赛前的知识积累和强化培训

“巧妇难为无米之炊”，参加电子设计竞赛需要扎实的基础知识、较强实践经验以及合作能力。我们分别来自计算机应用技术、电子信息工程技术和数控应用技术专业，在学好专业知识的同时，充分利用课余时间积极参加学院学生无线电协会活动。无线电协会是学院的学生社团，多年来在学院各级领导的大力支持以及协会指导老师的辛勤培育下，从这里走出来一大批优秀人才，同时也为协会积累了大量的学习经验和学习资料。

两年来，我们学习了收音机的原理与维修、电视机的原理与维修、单片机技术开发、EDA技术开发、ARM嵌入式技术开发，并积极参与协会内部组织的“电子产品小制作”和校内外的各种“电子设计大赛”。学习中注重自学能力、实践动手能力和创新设计能力的提高。通过学习家用电器的维修巩固了电子电路基础知识和电子设备的调试检测能力；平时进行的各种电子小制作，使我们设计电路和调试电路的能力得到增强，因为一个完整的电子小产品同样包括电路原理图的设计、PCB图的绘制、电子元件的布局、焊接，整机调试等；通过参与各类电子设计大赛，提高了单片机、CPLD、ARM等技术的综合应用能力，参赛作品要求注重对新技术、新元件的应用，我们以前设计的“智能家电及报警控制系统”、“多功能点阵显示屏”、“智能电源管理员”等作品创意新颖、技术含量较高、有一定的实用性，通过这些比赛活动的参加，我们积累了很多的比赛实战经验。

在今年全国电子设计竞赛前，在学院各级领导的支持下，我们在老师的指导下进行了赛前的强化培训，对一些功能模块进行了软、硬件设计调试，在比赛中派上了用场，为我们在竞赛中赢得了宝贵的时间。

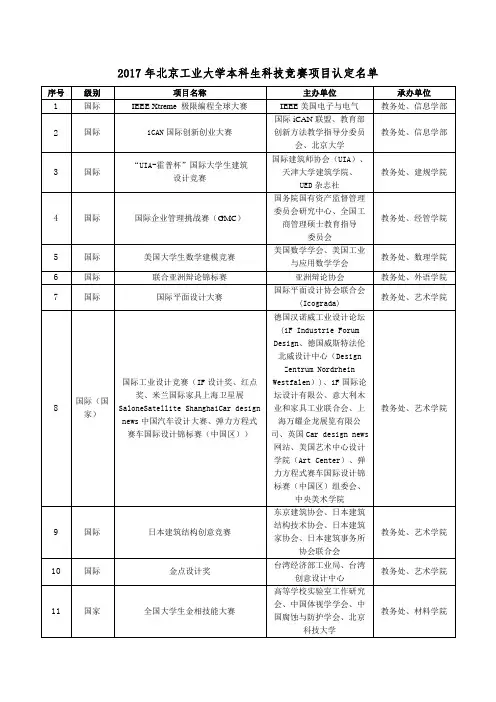

2017年北京工业大学本科生科技竞赛项目认定名单 序号 级别 项目名称 主办单位 承办单位 1 国际 IEEE Xtreme 极限编程全球大赛 IEEE美国电子与电气 教务处、信息学部 2 国际 iCAN国际创新创业大赛 国际iCAN联盟、教育部创新方法教学指导分委员会、北京大学 教务处、信息学部
