精选资料
可修改编辑 一、常用双相不锈钢牌号和各国牌号的近似值对照
型号\国家 中国 美国 瑞典 德国 法国 日本
低合金型 00Cr23Ni4N UN23
(SAF2304） SS232
（SAF2304） W．Nr.1.4362 UR35N DP11
中合金型 00Cr18Ni5Mo3Si2
00Cr22Ni5Mo3N UNSS31500
UNSS31803 SS2376(3RE60)
SS2377(SAF2205) W.Nr.1.4417
W.Nr.1.4462 UR45N DP1
DP8
高合金型 0Cr25Ni5Mo2
00Cr25Ni7Mo3WCuN UNSS32900
UNSS31260 SS2324(10RE51) W.Nr.1.4460
W.Nr.1.4501 329J1
329J2L
超级双相钢 00Cr25Ni7Mo4N
00Cr25Ni6Mo3CuN UNSS32750
UNSS32550 SS2328(SAF2507) W.Nr.1.4410
W.Nr.1.4507 UR47N
UR52N
二、常用双相不锈钢的性能：
1．化学成分（%）
钢号 C≤ Mn≤ Si≤ S≤ P≤ Cr Ni Mo Cu≤ N
S32750((SAF2507)
00Cr22Ni7Mo4N 0.03 1.20 0.80 0.020 0.035 24.0/
26.0 6.0/
8.0 3.0/
5.0 0.50 0.24/
0.32
S31803（SAF2205）
00Cr22Ni5Mo3N 0.03 2.00 1.0 0.02 0.030 21.0/
23.0 4.50/
6.50 2.50/
3.50 0.08/
0.20
S31500（3RE60）
00Cr18Ni5Mo3Si2 0.03 1.2/
2.00 1. 4/
2.00 0.030 0.030 18.0/
19.0 4.25/
1 / 2 型号 301—延展性好，用于成型产品。也可通过机械加工使其迅速硬化。焊接性好。抗磨性和疲劳强度优于304不锈钢。
型号 302—耐腐蚀性同304，由于含碳相对要高因而强度更好。
型号 303—通过添加少量的硫、磷使其较304更易切削加工。
型号 304—通用型号；即18/8不锈钢。GB牌号为0Cr18Ni9。
型号 309—较之304有更好的耐温性。
型号 316—继304之后，第二个得到最广泛应用的钢种，主要用于食品工业和外科手术器材，添加钼元素使其获得一种抗腐蚀的特殊结构。由于较之304其具有更好的抗氯化物腐蚀能力因而也作“船用钢”来使用。SS316则通常用于核燃料回收装置。18/10级不锈钢通常也符合这个应用级别。[1]
型号 321—除了因为添加了钛元素降低了材料焊缝锈蚀的风险之外其他性能类似304。
400 系列—铁素体和马氏体不锈钢
型号 408—耐热性好，弱抗腐蚀性，11%的Cr，8%的Ni。
型号 409—最廉价的型号（英美），通常用作汽车排气管，属铁素体不锈钢（铬钢）。
型号 410—马氏体（高强度铬钢），耐磨性好，抗腐蚀性较差。
型号 416—添加了硫改善了材料的加工性能。
型号 420—“刃具级”马氏体钢，类似布氏高铬钢这种最早的不锈钢。也用于外科手术刀具，可以做的非常光亮。
型号 430—铁素体不锈钢，装饰用，例如用于汽车饰品。良好的成型性，但耐温性和抗腐蚀性要差。
型号 440—高强度刃具钢，含碳稍高，经过适当的热处理后可以获得较高屈服强度，硬度可以达到58HRC，属于最硬的不锈钢之列。最常见的应用例子就是“剃须刀片”。常用型号有三种：440A、440B、440C，另外还有440F（易加工型）。
500 系列—耐热铬合金钢。
600 系列—马氏体沉淀硬化不锈钢。
型号 630—最常用的沉淀硬化不锈钢型号，通常也叫17-4；17%Cr，4%Ni。

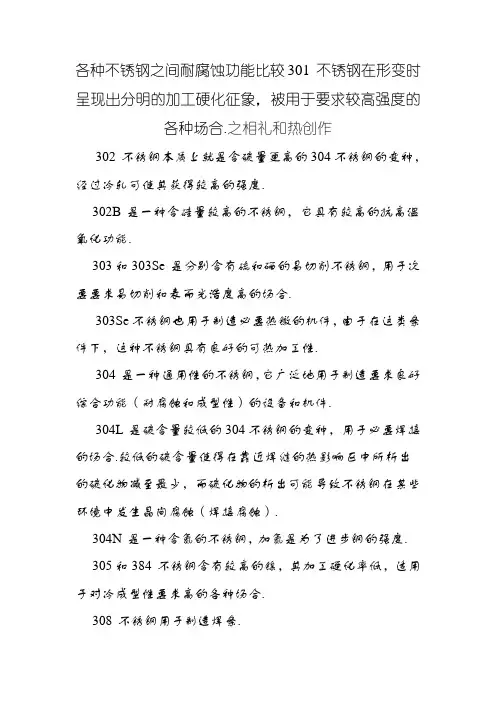

各种不锈钢的耐腐蚀性能
1Cr18Ni9Ti 和 06Cr19Ni10不锈钢性能比较
奥氏体不锈钢是指在常温下具有奥氏体组织的不锈钢。其钢中含Cr约18%、Ni 8%~10%、C约0.1%时，具有稳定的奥氏体组织。此类钢除耐氧化性酸介质腐蚀外此类钢除耐氧化性酸介质腐蚀外，如果含有Mo、Cu等元素还能耐硫酸、磷酸以及甲酸、醋酸、尿素等的腐蚀。此类钢中的含碳量若低于0.03%或含Ti、Ni，就可显著提高其耐晶间腐蚀性能。高硅的奥氏体不锈钢对浓硝酸具有良好的耐蚀性。由于奥氏体不锈钢具有全面的和良好的综合性能，在各行各业中获得了广泛的应用。
1Cr18Ni9Ti 和 06Cr19Ni10不锈钢被都是广泛的应用于石油化工业和作为结构件类材料的两类奥氏体不锈钢，它们都具备有奥氏体不锈钢全面和良好的综合性能，但由于其各元素的含量及其种类不同，也导致了其一些性能上的差异。
一，化学元素含量
通过对比表1中1Cr18Ni9Ti不锈钢和06Cr19Ni10不锈钢的化学成分的组成的比较，可以知道1Cr18Ni9Ti不锈钢相比于06Cr19Ni10不锈钢，在其它的化学元素的种类及其含量相差不大的情况下，1Cr18Ni9Ti不锈钢的化学成分中还多了P,Ti这两类化学元素。因为根据相关理论研究表明，使得奥氏体不锈钢腐蚀的主要原因是由于在不锈和耐腐蚀用途中的一些条件下，碳和钢中的铬会形成高铬的622CCr型的碳化物，从而使得其局部发生铬的贫化，使钢的耐腐蚀性特别是耐镜晶间是腐蚀性能下降，从而导致了不锈钢之间发生了不均衡的腐蚀，而造成了钢件的失效，由于Cr18Ni9Ti不锈钢中加入了钛元素，作为其稳定化的元素，因为钛和碳的亲和力大于铬的，因此向奥氏体不锈钢中加入钛作为稳定的元素可以很好的防止敏化态晶间腐蚀的目的。
所以1Cr18Ni9Ti不锈钢和06Cr19Ni10不锈钢相比较1Cr18Ni9Ti不锈钢的耐腐蚀的能力更好。
化学成分 碳 硅 锰 铬 硫 镍 磷 钛

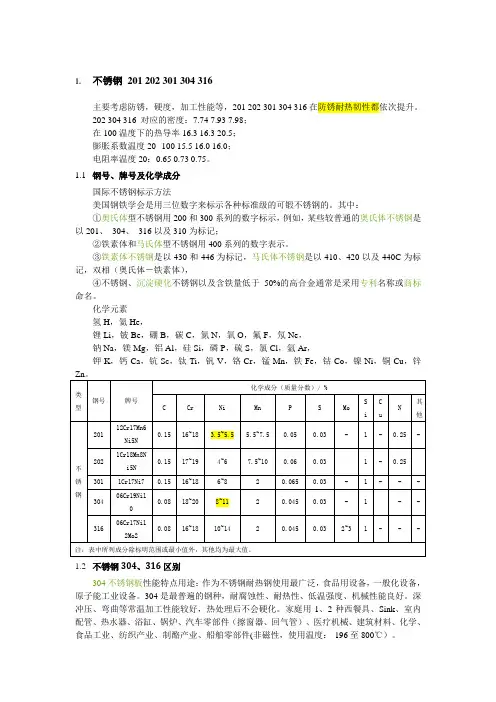

1. 不锈钢 201 202 301 304 316
主要考虑防锈，硬度，加工性能等，201 202 301 304 316在防锈耐热韧性都依次提升。
202 304 316 对应的密度：7.74 7.93 7.98；
在100温度下的热导率16.3 16.3 20.5；
膨胀系数温度20--100 15.5 16.0 16.0；
电阻率温度20：0.65 0.73 0.75。
1.1 钢号、牌号及化学成分
国际不锈钢标示方法
美国钢铁学会是用三位数字来标示各种标准级的可锻不锈钢的。其中：
①奥氏体型不锈钢用200和300系列的数字标示，例如，某些较普通的奥氏体不锈钢是以201、 304、 316以及310为标记；
②铁素体和马氏体型不锈钢用400系列的数字表示。
③铁素体不锈钢是以430和446为标记，马氏体不锈钢是以410、420以及440C为标记，双相（奥氏体－铁素体），
④不锈钢、沉淀硬化不锈钢以及含铁量低于50%的高合金通常是采用专利名称或商标命名。
化学元素
氢H，氦He，
锂Li，铍Be，硼B，碳C，氮N，氧O，氟F，氖Ne，
钠Na，镁Mg，铝Al，硅Si，磷P，硫S，氯Cl，氩Ar，
钾K，钙Ca，钪Sc，钛Ti，钒V，铬Cr，锰Mn，铁Fe，钴Co，镍Ni，铜Cu，锌Zn。
类型 钢号 牌号 化学成分（质量分数）/ %
C Cr Ni Mn P S Mo Si Cu N 其他
不锈钢 201 12Cr17Mn6Ni5N 0.15 16~18 3.5~5.5 5.5~7.5 0.05 0.03 - 1 - 0.25 -
202 1Cr18Mn8Ni5N 0.15 17~19 4~6 7.5~10 0.06 0.03 1 - 0.25
301 1Cr17Ni7 0.15 16~18 6~8 2 0.065 0.03 - 1 - - -
304 06Cr19Ni10 0.08 18~20 8~11 2 0.045 0.03 - 1 - -
