scb14干式变压器技术参数

SCB干式变压器技术参数

Company number【1089WT-1898YT-1W8CB-9UUT-92108】 SCB13系列10KV/6KV-0.4KV变压器技术参数图：

SC(B)11型三相干式电力变压器技术参数表

序号 项 目 技 术 参 数 要 求

1 额定电压 10 / 0.4 kV

2 高压相数 三相

3 低压相数 三相四线

4 额定容量 kVA 30 50 80 100 125 160 200 250 315 400 500 630 800 1000 1250 1600

5 高压分接范围 % ±2×2.5或±5

6 额定电流 A 1.73 2.89 4.62 5.77 7.22 9.24 11.55 14.43 18.2 23.1 28.9 36.4 46.2 57.7 72.2 92.4

7 额定频率 Hz 50

8 空载损耗 W 170 240 330 360 420 480 550 640 790 880 1040 1170 1360 1590 1880 2200

9 负载损耗

W F级（120℃） 710 1000 1380 1570 1850 2130 2530 2760 3470 3990 4880 5960 6960 8130 9690 11730

H级（145℃） 760 1070 1480 1690 1980 2280 2710 2960 3730 4280 5230 6400 7460 8760 10370 12580

10 总损耗 W F级 880 1240 1710 1930 2270 2610 3080 3400 4260 4870 5920 7130 8320 9720 11570 13930 H级 930 1310 1810 2050 2400 2760 3260 3600 4520 5160 6270 7570 8820 10350 12250 14780

1/13 3.2.2.5

武钢冷轧新脱脂机组项目

10kV干式变压器

招标技术附件

二0一一年三月

2/13 目 录

1 概述及通用说明

2 技术资格

3 技术规格

4 供货范围

5 设计、制造、检验标准

6 资料交付

7 设备监制及验收

8 设备制造进度和保证措施

9 功能指标、保证值和考核方法

10 技术服务

3/13 1． 概述及通用说明

本招标技术附件涉及武钢冷轧新脱脂机组配套用SCB10-10和ZSCB10-10系列环氧树脂浇注干式电力变压器和整流变压器。其各项性能指标均应符合GB、IEC、DIN、ZBK等最新标准。

该产品应具有下述特点：

 阻燃能力强，不会污染环境。

 防腐、防潮性好，可在100％湿度下正常运行，定运后不需处理即可再次进网运行。

 局部放电量小于8Pc（对SCB8），SCB10应好于此值。

 空载损耗比国际ZBK41003技术条件组I所规定的数值下降10％（对SCB8）以上，SCB10应好于此值，散热性能好，过载能力强，强迫风冷时可使额定容量提高50％。

 低压采用铜箔绕组，匝间电容增大，安匝分布平衡，抗短路、耐雷电冲击性好。

 高压绕组须在真空状态下进行浇注，浇注后线圈无气泡，不会因温度骤变导致线圈开裂，机械强度高。

 体积小，质量轻，安装方便，经济性能好。

SCB10-10和ZSCB10-10系列环氧树脂浇注干式电力变压器和整流变压器应好于上述性能指标。

所有干式变压器采用F级绝缘，一次、二次均采用电缆进/出线，采用标准的附件和安装材料，制造和试验按照GB和IEC标准，（若有标准不一致时，取高值）。要求损耗小，过载能力强，环保性能好，具有防潮和抗环境温度突变的能力，运行可靠，维护方便。

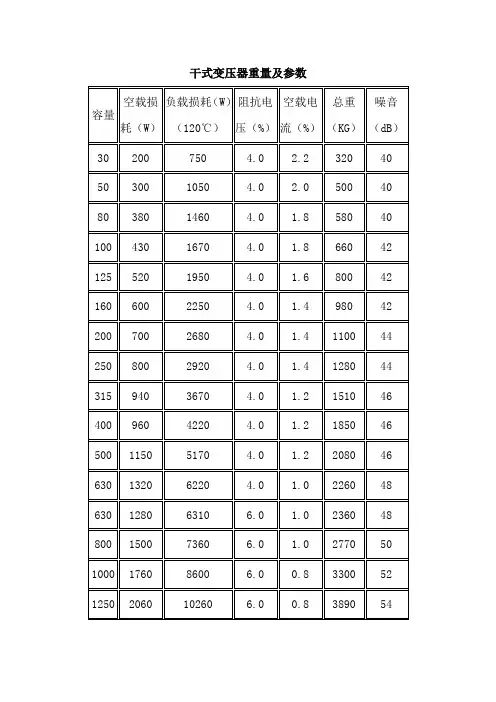

干式变压器重量及参数

容量 空载损耗（W） 负载损耗（W）（120℃） 阻抗电压（%） 空载电流（%） 总重（KG） 噪音（dB）

30 200 750 4.0 2.2 320 40

50 300 1050 4.0 2.0 500 40

80 380 1460 4.0 1.8 580 40

100 430 1670 4.0 1.8 660 42

125 520 1950 4.0 1.6 800 42

160 600 2250 4.0 1.4 980 42

200 700 2680 4.0 1.4 1100 44

250 800 2920 4.0 1.4 1280 44

315 940 3670 4.0 1.2 1510 46

400 960 4220 4.0 1.2 1850 46

500 1150 5170 4.0 1.2 2080 46

630 1320 6220 4.0 1.0 2260 48

630 1280 6310 6.0 1.0 2360 48

800 1500 7360 6.0 1.0 2770 50

1000 1760 8600 6.0 0.8 3300 52

1250 2060 10260 6.0 0.8 3890 54

1600 2400 12420 6.0 0.8 4800 54

2000 3200 15300 6.0 0.6 5180 56

2500 3800 18180 6.0 0.6 5500 56

scb14干式变压器尺寸标准

SCB14干式变压器是电力系统中重要的设备之一，其尺寸标准对于安装和维护具有重要意义。以下是SCB14干式变压器的尺寸标准：

1. 高度为180mm。

SCB14干式变压器的主体高度为180mm。这个高度是指从变压器底部到顶部的垂直距离，对于干式变压器的安装和使用是标准范围。如果实际安装现场的垂直空间不足，可以灵活调整安装位置或使用不同的变压器来适应空间限制。

2. 宽度为265mm。

SCB14干式变压器的宽度为265mm，这是指两侧主体之间的水平距离。这个尺寸也是干式变压器的标准尺寸之一，对于大多数电力系统的应用来说是通用的。然而，如果实际安装现场的空间有限，可以根据需要适当调整宽度尺寸。

3. 深度为375mm。

SCB14干式变压器的深度为375mm，这是指从前面到后面的水平距离。这个深度尺寸也是干式变压器的标准尺寸之一，对于大多数电力系统的应用来说是符合要求的。然而，如果实际安装现场的空间有限，可以根据需要适当调整深度尺寸。

需要注意的是，SCB14干式变压器的尺寸标准是根据通用要求进行描述的，实际产品的尺寸可能会有所不同。因此，在购买和安装SCB14干式变压器时，要仔细核对产品尺寸是否符合实际需求，以确保设备的正确安装和使用。

除了以上提到的尺寸标准外，SCB14干式变压器还有其他的一些参数和要求需要考虑，例如电压、电流、容量等电气性能参数以及绝缘等级、冷却方式等运行特性。这些参数和要求对于变压器的正确使用和维护也是非常重要的。
