GIS技术在城市供水管网中的应用

城市供水管网GIS测绘的GPS技术应用

城市供水管网的测绘工作是非常重要的，它可以帮助我们了解管网的布局、管道的走向和长度，以及管道之间的连接情况。为了完成这项测绘工作，我们可以运用GPS技术。

GPS是全球定位系统的简称，是一种基于卫星定位的技术。它通过接收来自卫星的信号，可以精确地确定地理位置。在城市供水管网的测绘中，我们可以使用GPS定位来确定管网各个节点的经纬度坐标。

我们需要在测绘地点放置多个GPS接收器。这些GPS接收器将接收来自卫星的信号，并计算出它们自己的经纬度坐标。我们需要确保这些接收器分布到整个测绘地区，以便准确地定位管网的各个节点。

然后，我们需要将这些GPS接收器与一个数据记录设备连接起来。这个数据记录设备可以记录下来每个GPS接收器的坐标信息，以及它们接收到的信号强度等数据。

接下来，我们可以开始进行测量。我们可以根据测绘地点的实际情况，选择一个起始点，然后沿着管道路径前进，不断记录GPS位置信息和其他相关数据，直到测量结束。在测量过程中，我们可以使用GPS接收器的信号强度来帮助我们选择最佳的路径，以便提高测量的准确性和效率。

完成测量后，我们可以将收集到的数据导入到一个GIS系统中。GIS系统是地理信息系统的简称，它可以用于存储、管理和分析地理数据。我们可以使用GIS系统来创建一个城市供水管网的地图，标注管网的节点和管道的位置，并且根据测量数据计算出管道的长度和角度等信息。

使用GPS技术进行城市供水管网测绘可以带来许多好处。由于GPS定位的准确性高，所以测绘的结果也会非常准确。使用GPS可以大大提高测绘的效率，节省人力和时间成本。使用GIS系统可以使得数据的管理和分析更加方便，为城市供水管网的规划和维护提供了有力的支持。

GPS技术在城市供水管网测绘中的应用是非常重要的。它可以帮助我们准确地定位管网的节点，记录下有关管道的信息，并且为管网的规划和维护提供数据支持。

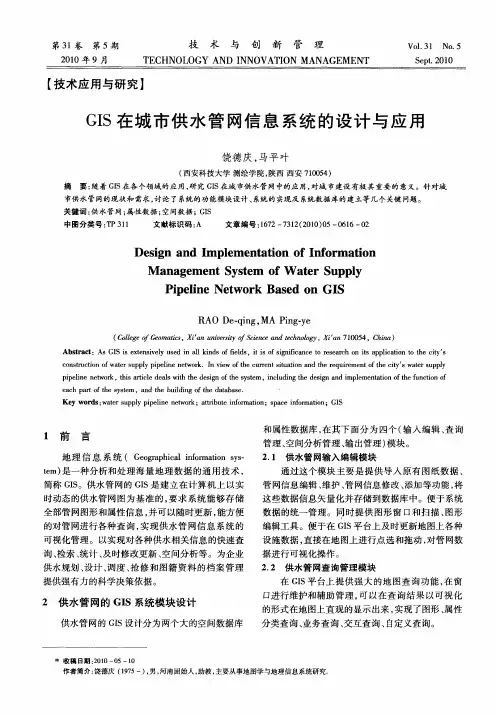

第３１卷第５期　技术　与　创　新　管　理　
