发动机构造实训实习报告

第 1 页 共 10 页 广州市增城区职业技术学校

实训教学手册

2015 — 2016学年度第 一学期

课 程 名 称： 汽车发动机构造与维修

授 课 班 级： 14汽修（5）

* * * 师： ***

专 业 部： 电子汽修专业部

第 2 页 共 10 页

实训教学计划

本学期实训总学时数 78 实训地点 汽车发动机1室

主要设备 发动机，拆装工具，拆装工作台、测量工具、其它耗材

实训目的、项目内容及要求

实训目的

本课程主要是培养学生全面牢固地掌握汽车运用与维修技术之中的发动机维修的基本概况与相关的操作技能、技巧，希望能够达到本工种中级技术等级，通过实操对汽车机械维修工特别是对汽车发动机维修有一个全面的认识，并要求掌握汽车发动机的两大机构与五大系统的维修相关知识与维修技能，在实训中能掌握各种维修工具的使用方法以及注意事项，并能实际运用中熟练使用。

实训内容

实训一 发动机总体结构的认识

项目一：发动机在汽车位置的认识

1、认识发动机在汽车上的位置；

2、了解发动机舱里面的相关零件的名称与功用。

项目二：发动机总体结构的认识（发动机分解机件与示教板的学习）

1、认识发动机的总体构造；

2、了解并理解两大机构及五大系统的作用与功能。

实训二 发动机的拆装实训一

1、了解发动机内外部的全面构造；

2、掌握发动机的拆卸顺序与拆卸方法（先外后里，由上至下；先附件后

机体，螺丝拧松均要按顺序分几次拧松或上紧）；

3、了解发动机的拆卸注意事项；

山东英才职业技术学院

实 验 指 导 书

学 院 机械制造与自动化工程

专 业 汽车检测与维修

课程名称 发动机构造

年 级 二年级

实验时间 第二学年第三学期

实验一 曲柄连杆机构的拆装（4学时）

一、实验目的

1.掌握曲柄连杆机构的组成及其各主要机件的构造，作用与装配关系；

2.熟悉所拆发动机的曲柄连杆机构的结构特点；

3.掌握正确的拆装顺序、拆装方法及拆装注意事项。

三、实验内容

通过对连杆机构的拆装，观察和分析，掌握活塞、连杆、曲轴相互连接方式及其运动时的相对关系，观察各零部件的结构、形状。

四、仪器设备

发动机，活塞环专用工具

五、注意事项

1．安装时应注意活塞顶面边缘的缺口和连杆体、连杆盖上的凸点应在同一侧，并朝向发动机前方。

2．扭曲环安装时方向不能反，各环开口要错开，并避开活塞销座及侧压力较大的一侧。

六、实验步骤

（一）曲柄连杆机构的组成和功用

曲柄连杆机构作用是将燃气作用在活塞顶上的力转变为曲轴转矩，向外输出机械能。它由气缸体、曲轴箱组、活塞连杆组和曲轴飞轮组组成。

气缸体曲轴箱组主要由气缸体、曲轴箱、气缸盖、气缸套和气缸垫等组成。

活塞连杆组主要由活塞、活塞环、活塞销、连杆和连杆轴承等组成。

曲轴飞轮组主要由曲轴、飞轮等组成。

装配关系：曲轴飞轮组安装于曲轴箱主轴承座孔内，活塞连杆组置于气缸体和气缸内， 其连杆大端与曲轴连杆轴颈连接。

工作时，作用在活塞顶上燃气力推动活塞下移，活塞通过活塞销、连杆带动曲轴旋转，而对外输出扭矩。

（二）曲柄连杆机构的拆装方法及步骤

1.气缸体曲轴箱组的拆卸

（1）首先从发动机上拆去燃油供给系、点火系、冷却系等系统有关部件，以便于气缸体曲轴箱组的拆装。

（2）拆卸气缸盖罩，拆除摇臂机构及凸轮轴，以便于拆卸气缸盖。

（3）拆卸气缸盖及衬垫（拆气缸盖螺栓和螺母应从两端向中间交叉均匀拆卸，可用木锤在缸盖四周轻轻敲击，使其松动，不允许用起子撬卸）。拆下缸盖后，注意观察：燃烧室的结构、火花塞及气门位置、缸盖上水道、油道等。

巴音郭楞职业技术学院

《汽车发动机构造》课程实验（训）指导书

汽车运用技术专业

孙旭光 编

2008年7月

系（部）：交通工程系 专业 ：汽车运用技术专业 课程： 汽车维修 实 训 一 连杆机构

一、实训目的

1．熟悉活塞连杆组的拆装过程。

2．掌握不同车型活塞环的安装要求。

二、实训主要内容和要求

活塞连杆组的拆装过程、塞环的安装。

三、实训设备仪器与工具

1．一台拆除了气缸盖、下曲轴箱及进、排气歧管和正时齿轮盖的发动机。

2．一副活塞连杆组、曲轴、开口销。

3．手锤、拆卸用工具。

四、实训步骤及方法

1.活塞连杆组分解

(1)转动曲轴，将准备拆卸的连杆活塞转到下止点。

(2)拆下连杆螺母，取下连杆端盖、垫片和轴承，并按次序分开放置。

(3)用手锤木柄推出活塞连杆组。

(4)取出活塞连杆组后，应将连杆轴承盖、垫片、螺栓和螺母按原位装回。

(5)拆下各道活塞环，并按次序分开放置。

2.活塞连杆组组装

(1)清洁气缸壁及组合件。

(2)安装活塞环，从最后一道环依次由下而上安装。在装入气缸时，环槽、裙部、气缸壁杆衬套上涂以清洁机油。活塞环口应错开；三道环的，每道环相错 120°；四道环的，第一、二道环相错180°，第二、三道环相错90°，第三、四道环相错180°；若三道环中油环是组合式的，则应按四道环的方法错开环口。各道环的环口应避开活塞裙部的长、短轴方向。

(3)按照活塞顶上标记，用活塞环箍压紧活塞环，用手锤木柄将活塞推入气缸，装上垫片、轴承，轴承座与盖应密合，定位凸台应完整，轴承两端应高出轴承座及盖的结合平面，其值在0.03~0.05 mm。当轴承盖与座之间有调整垫片时，可通过增减垫片来调整轴承与轴颈的配合间隙。其每边的垫片总厚度不得超过0.20 mm。按规定拧紧力矩拧紧连杆螺母，装好开口销。解放原CA 1090型车80~90 N· m,东风EQ 1090型车78~90 N · m，北京BJ1040型车69~74 N·m，上海SH 7221型车37 N·m

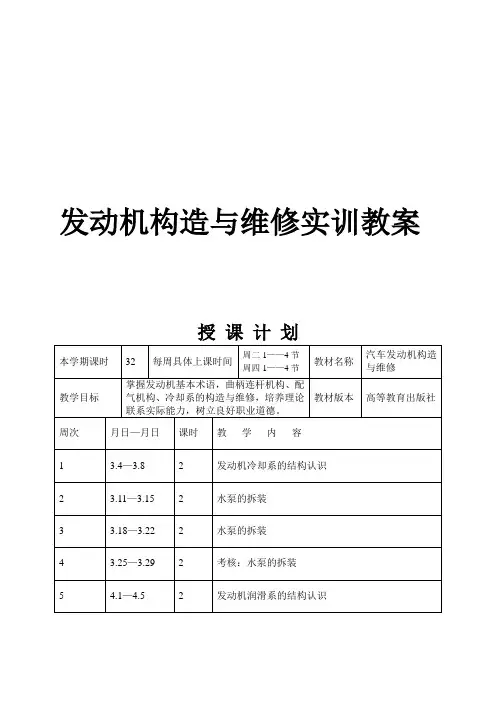

发动机构造与维修实训教案

授 课 计 划

本学期课时 32 每周具体上课时间 周二1——4节

周四1——4节 教材名称 汽车发动机构造与维修

教学目标 掌握发动机基本术语，曲柄连杆机构、配气机构、冷却系的构造与维修，培养理论联系实际能力，树立良好职业道德。 教材版本 高等教育出版社

周次 月日—月日 课时 教 学 内 容

1 3.4—3.8 2 发动机冷却系的结构认识

2 3.11—3.15 2 水泵的拆装

3 3.18—3.22 2 水泵的拆装

4 3.25—3.29 2 考核：水泵的拆装

5 4.1—4.5 2 发动机润滑系的结构认识

6 4.8—4.12 2 机油泵的拆装

7 4.15—4.19 2 机油泵的拆装

8 4.22—4.26 2 考核：机油泵的拆装

9 4.29—5.3 2 汽油机燃料供给系的结构认识

10 5.6—5.10 2 电子控制汽油喷射系统的结构认识

11 513—5.17 2 柴油机燃料供给系的结构认识

12 5.20—5.24 2 发动机装配、调整

13 5.27—5.31 2 发动机装配、调整

14 6.3—6.7 2 发动机装配、调整

15 6.10—6.14 2 发动机的装配、调整

16 6.17—6.21 2 发动机的装配、调整

17 6.24—6.28 2 机动

18 7.1—7.5 2 总复习

19 7.7—7.12 2 期末考试

20 7.15—7.19 2 期末考试

实习教学活动方案设计---1

课题 发动机冷却系的结构认识 课型： 新授课

教法： 项目教学法

任务说明 认识水冷却系的结构及水路。

能力目标 1.认识水冷却系的基本组成。.

2.认识水冷却系的水路。

关键

技术

分析 1.认识水冷却系零件。

2认识冷却水大小循环路线。

3.注意知识体系。

职业意识

态度要求 安全是做好一切工作的前提。

职场健康安全及卫生要求 1. 安全第一，注意力时刻集中。
