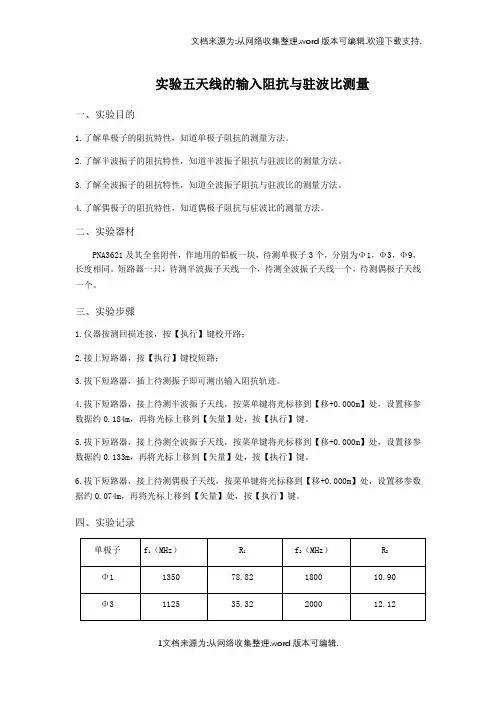

1文档来源为:从网络收集整理.word版本可编辑. 实验五天线的输入阻抗与驻波比测量

一、实验目的

1.了解单极子的阻抗特性，知道单极子阻抗的测量方法。

2.了解半波振子的阻抗特性，知道半波振子阻抗与驻波比的测量方法。

3.了解全波振子的阻抗特性，知道全波振子阻抗与驻波比的测量方法。

4.了解偶极子的阻抗特性，知道偶极子阻抗与驻波比的测量方法。

二、实验器材

PNA3621及其全套附件，作地用的铝板一块，待测单极子3个，分别为Φ1，Φ3，Φ9，长度相同。短路器一只，待测半波振子天线一个，待测全波振子天线一个，待测偶极子天线一个。

三、实验步骤

1.仪器按测回损连接，按【执行】键校开路；

2.接上短路器，按【执行】键校短路；

3.拔下短路器，插上待测振子即可测出输入阻抗轨迹。

4.拔下短路器，接上待测半波振子天线，按菜单键将光标移到【移+0.000m】处，设置移参数据约0.184m，再将光标上移到【矢量】处，按【执行】键。

5.拔下短路器，接上待测全波振子天线，按菜单键将光标移到【移+0.000m】处，设置移参数据约0.133m，再将光标上移到【矢量】处，按【执行】键。

6.拔下短路器，接上待测偶极子天线，按菜单键将光标移到【移+0.000m】处，设置移参数据约0.074m，再将光标上移到【矢量】处，按【执行】键。

四、实验记录

单极子 f1（MHz） R1 f2（MHz） R2

Φ1 1350 78.82 1800 10.90

Φ3 1125 35.32 2000 12.12 文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.

2文档来源为:从网络收集整理.word版本可编辑. Φ9 1025 27.82 650 3.24

偶极子 f1（MHz） R1 f2（MHz） R2

2350 106.87 2550 2.21

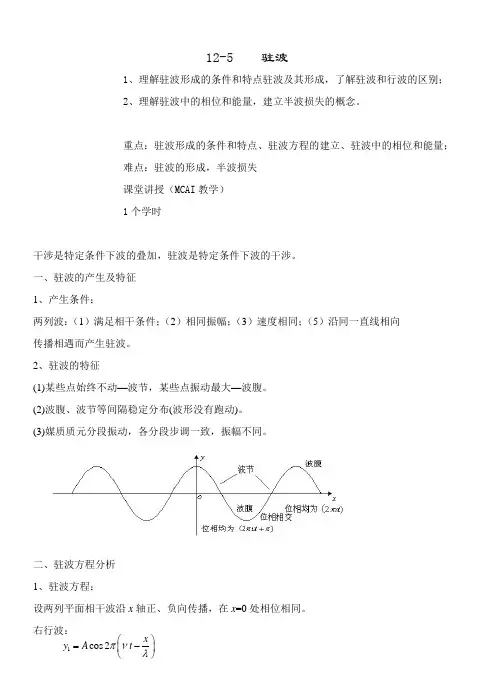

12-5 驻波

1、理解驻波形成的条件和特点驻波及其形成，了解驻波和行波的区别；

2、理解驻波中的相位和能量，建立半波损失的概念。

重点：驻波形成的条件和特点、驻波方程的建立、驻波中的相位和能量；

难点：驻波的形成，半波损失

课堂讲授（MCAI教学）

1个学时

干涉是特定条件下波的叠加，驻波是特定条件下波的干涉。

一、驻波的产生及特征

1、产生条件：

两列波：（1）满足相干条件；（2）相同振幅；（3）速度相同；（5）沿同一直线相向传播相遇而产生驻波。

2、驻波的特征

(1)某些点始终不动—波节，某些点振动最大—波腹。

(2)波腹、波节等间隔稳定分布(波形没有跑动)。

(3)媒质质元分段振动，各分段步调一致，振幅不同。

二、驻波方程分析

1、驻波方程：

设两列平面相干波沿x轴正、负向传播，在x=0处相位相同。

右行波：

1cos2xyAt左行波：

x轴上的合振动为：122cos2cos2xyyyAt

2、驻波的振幅

由驻波方程2cos2cos2xyAt

与时间无关的因子为振幅分布因子，与时间有关的为谐振动因子。

振幅为：2cos2xA

(1) 驻波的振幅沿x轴周期变化。

(2) 波腹——振幅最大

最大振幅为2A

由22cos22xxAAk

相邻两波腹间距12kkxxx

波腹处坐标：2xk （k = 0，1，2，…）

(3) 波节——振幅为零

由22cos20(21)2xxAk

(21)4xk

相邻两波节的间距12kkxxx

3、驻波的相位 2cos2xyAt驻波方程2cos2cos2xyAt

可写为： 2cos2cos2(cos20)xxyAt

2cos2cos(2)(cos20)xxyAt

２０１７年１１月　第２１期总第３９１期　内蒙古科技与经济　Ｉｎｎｅｒ　Ｍｏｎｇｏｌｉａ　Ｓｃｉｅｎｃｅ　Ｆｅｃｈｎｏｌｏｇｙ＆Ｅｃｏｎｏｍｙ　Ｎｏｖｅｍｂｅｒ　２Ｏｌ７　

Ｎｏ．２ｌ　Ｔｏｔａｌ　Ｎｏ．３９１　

Ｄ　Ｍ一１　Ｏ驻波比检测故障分析　

李文平　

（内蒙古新闻出版广电局６１０台．内蒙古呼和浩特０１００１０）　

摘　要：本文主要对ＤＭ一１０全固态中波广播发射机的驻波比检测故障进行分析与故障处理。　

关键词：ＤＭ一１０；中波广播发射机；驻波比监测；故障分析　

中图分类号：　ＦＭ９３　文献标识码：Ａ　文章编号：ｌ００７　６９２１（２０１　７）２ｌ＿００９８　０１　

Ｉ）Ｍ一１０中波广播发射机采用数字调制方式，各　

项电声指标都优于其他调制方式的发射机，足现阶段　

使用最多中波发射机，而且其自身具有完备的控制检　

测和保护系统，极大地提高了发射机的稳定性和可靠　

性，减少了停播事故，减少了日常维护工作。可以说　

ｒ）Ｍ—ｔｏ发射机具有很强的不停播丁作能力，使其本身　

很高的可靠性表现地更为出色。笔者主要对日常维护　

丁作中遇到的问题做一简单分析与处理。　

１故障分析与处理　

故障现象：发射机１＿　作正常，手动驻波比检测亮　

红灯。　故障分析：ＤＭ一１０发射机驻波比保护功能自　

检是为＿ｒ检测本机的天线和带通滤波驻波比保护电　

路是否正常，避免驻波比过大时不保护，造成发射机　

损坏而设置的电路。驻波比保护主要包括发射机自　

动驻波比检测与手动驻波比检测，开低压后发射机　

会进行自动驻波比检测，手动驻波比检测根据需求　

可以手动检测。发射机１一作正常，说明驻波比未出　

现异常．只是检测电路｝｝Ｊ现故障。所以把故障点锁定　

在手动驻波比检测电路上。首先对手动驻波比检测　

与自动驻波比检测电路进行分析。驻波比检测电　

路。如　１所示。　

１．１　人工模拟驻波比监测　

蚪∞电　波比　［＾２８外　按下Ｓ３驻波比检测按钮或上位机榆测时，与　

门Ｎ６７Ｃ输入低电平，８脚输出低电平，下降沿触发　

百度文库 - 让每个人平等地提升自我

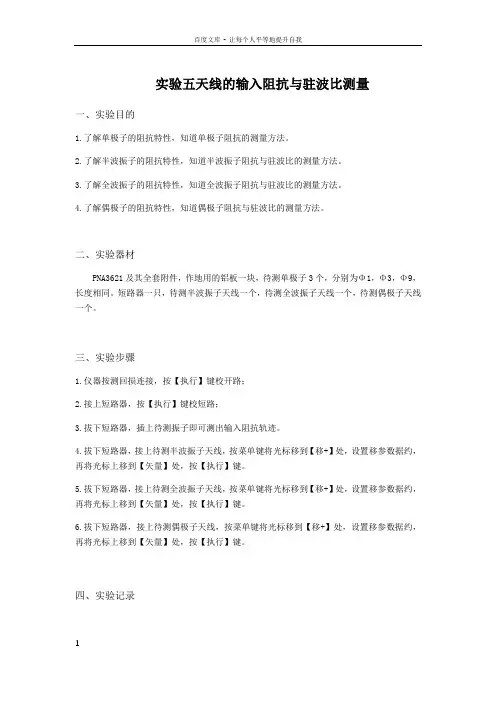

1 实验五天线的输入阻抗与驻波比测量
