模拟量电感式传感器实验指导书

电感式传感器实验实验项目编码：实验项目时数：2实验项目类型：综合性（）设计性（）验证性（√）一、实验目的了解模拟量电感传感器的响应特性；熟悉评估测量的重复性、直线度和磁滞误差；掌握确定模拟量电感传感器的灵敏度。

二、实验内容及基本原理（一）实验内容使用螺旋测微器带动电感式传感器衔铁横向位移，产生电感变化，利用测量电路，将电感变化转换成电压输出，从而将位移与电压输出建立联系。

（二）实验原理差动变压器的工作原理电磁互感原理。

差动变压器的结构如图1所示，由一个一次绕组1 和二个二次绕组2、3 及一个衔铁4 组成。

差动变压器一、二次绕组间的耦合能随衔铁的移动而变化，即绕组间的互感随被测位移改变而变化。

由于把二个二次绕组反向串接(＊同名端相接)，以差动电势输出，所以把这种传感器称为差动变压器式电感传感器，通常简称差动变压器。

当差动变压器工作在理想情况下(忽略涡流损耗、磁滞损耗和分布电容等影响)，它的等效电路如图2所示。

图中U1为一次绕组激励电压；M1、M2分别为一次绕组与两个二次绕组间的互感：L1、R1 分别为一次绕组的电感和有效电阻；L21、L22分别为两个二次绕组的电感；R21、R22分别为两个二次绕组的有效电阻。

对于差动变压器，当衔铁处于中间位置时，两个二次绕组互感相同，因而由一次侧激励引起的感应电动势相同。

由于两个二次绕组反向串接，所以差动输出电动势为零。

当衔铁移向二次绕组L21，这时互感M1大，M2小，图1 差动变压器的结构示意图图2 差动变压器的等效电路图因而二次绕组L21内感应电动势大于二次绕组L22内感应电动势，这时差动输出电动势不为零。

在传感器的量程内，衔铁位移越大，差动输出电动势就越大。

同样道理，当衔铁向二次绕组L22一边移动差动输出电动势仍不为零，但由于移动方向改变，所以输出电动势反相。

因此通过差动变压器输出电动势的大小和相位可以知道衔铁位移量的大小和方向。

差动变压器的输出特性曲线如图3所示.图中E21、E22分别为两个二次绕组的输出感应电动势，E2为差动输出电动势，x 表示衔铁偏离中心位置的距离。

传感器实验指导书
一、实验目的
本实验旨在帮助学生了解和掌握各种传感器的原理及应用，通过实际操作加深对传感器技术的理解，提高实践能力和创新思维。

二、实验器材
电阻式传感器
电容式传感器
电感式传感器
压电式传感器
磁电式传感器
热电式传感器
光电式传感器
光纤传感器
化学传感器
生物传感器
三、实验步骤与操作方法
电阻式传感器实验：
（1）将电阻式传感器接入电路，测量其阻值；
（2）改变被测物体的电阻值，观察电路中电压或电流的变化；
（3）记录实验数据，分析电阻式传感器的输出特性。

电容式传感器实验：
（1）将电容式传感器接入电路，测量其电容值；
（2）改变被测物体的介电常数，观察电路中电压或电流的变化；
（3）记录实验数据，分析电容式传感器的输出特性。

电感式传感器实验：
（1）将电感式传感器接入电路，测量其电感值；
（2）改变被测物体的磁导率，观察电路中电压或电流的变化；
（3）记录实验数据，分析电感式传感器的输出特性。

压电式传感器实验：
（1）将压电式传感器接入电路，测量其输出电压；（2）施加压力或振动，观察电路中电压的变化；（3）记录实验数据，分析压电式传感器的输出特性。

磁电式传感器实验：
（1）将磁电式传感器接入电路，测量其输出电压；（2）改变磁场强度，观察电路中电压的变化；
（3）记录实验数据，分析磁电式传感器的输出特性。

实验一 金属箔式应变片性能实验（一）金属箔式应变片——单臂电桥性能实验一、实验目的：了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。

二、基本原理：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：εK RR=∆式中RR∆为电阻丝电阻相对变化， K 为应变灵敏系数，ll ∆=ε为电阻丝长度相对变化，金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态变化、电桥的作用完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。

对单臂电桥输出电压41εEK U O =。

三、需用器件与单元：应变式传感器实验模板、应变式传感器、砝码、数显表、士15V 电源、土4V 电源、万用表（自备）。

四、实验步骤：1．应变式传感器已装于应变传感器模板上。

传感器中各应变片已接入模板的左上方的1R 、2R 、3R 、4R 。

加热丝也接于模板上，可用万用表进行测量判别，Ω====3504321R R R R ，加热丝阻值为Ω50左右。

2．接入模板电源上15V （从主控箱引入），检查无误后，合上主控箱电源开关，将实验模板调节增益电位器3W R 顺时针调节大致到中间位置，再进行差动放大器调零，方法为将差放的正、负输入端与地短接，输出端与主控箱面板上数显表电压输入端i V 相连，调节实验模板上调零电位器4W R ，使数显表显示为零（数显表的切换开关打到2V 档）。

关闭主控箱电源。

3．将应变式传感器的其中一个应变片1R (模板左上方的1R )接入电桥作为一个桥臂与5R 、6R 、7R 接成直流电桥（5R 、6R 、7R 模块内已连接好），接好电桥调零电位器4W R ，接上桥路电源上4V （从主控箱引入）如图1—2所示。

检查接线无误后，合上主控箱电源开关。

调节1W R ，使数显表显示为零。

图1—2应变式传感器单臂电桥实验接线图4．在电子称上放置一只砝码，读取数显表数值，依次增加破码和读取相应的数显表值，直到500g （或200g ）砝码加完。

#### 一、实训背景随着科学技术的不断发展，传感器技术在各个领域的应用越来越广泛。

电感式传感器作为一种常见的传感器，具有结构简单、响应速度快、精度高等优点，在位移、压力、流量等测量领域有着广泛的应用。

为了更好地理解和掌握电感式传感器的工作原理和应用，我们进行了电感式传感器的实训。

#### 二、实训目的1. 理解电感式传感器的基本原理和工作原理。

2. 掌握电感式传感器的结构、性能和特点。

3. 学会电感式传感器的安装、调试和故障排除。

4. 了解电感式传感器在实际工程中的应用。

#### 三、实训内容1. 电感式传感器原理讲解- 介绍了电感式传感器的基本原理，即通过电磁感应将被测量的非电量转换为电感的变化，再通过测量电路转换为电压或电流的变化量输出。

- 讲解了自感式、互感式和电涡流式传感器的区别和特点。

2. 电感式传感器结构分析- 分析了电感式传感器的结构，包括线圈、铁芯、衔铁、磁芯等部分。

- 讲解了各部分的作用和相互关系。

3. 电感式传感器性能测试- 通过实验测试了电感式传感器的灵敏度、线性度、分辨率等性能指标。

- 分析了影响电感式传感器性能的因素。

4. 电感式传感器应用案例分析- 介绍了电感式传感器在位移、压力、流量等测量领域的应用案例。

- 分析了电感式传感器在实际工程中的应用优势和局限性。

5. 电感式传感器安装与调试- 讲解了电感式传感器的安装方法，包括接线、定位、固定等。

- 介绍了电感式传感器的调试方法，包括参数设置、校准、调整等。

6. 电感式传感器故障排除- 分析了电感式传感器常见的故障现象和原因。

- 介绍了故障排除的方法和技巧。

#### 四、实训过程1. 理论学习- 通过查阅资料和教师讲解，了解了电感式传感器的基本原理、结构、性能和应用。

- 分析了电感式传感器的优缺点，以及在各个领域的应用情况。

2. 实验操作- 按照实验指导书的要求，进行了电感式传感器的性能测试实验。

- 通过实际操作，掌握了电感式传感器的安装、调试和故障排除方法。

《传感器与电测技术》实验指导书实验一仪器、设备的认识与操作一、实验目的通过对实验室中的基本仪器、设备的认识和操作，对实验室的仪器、设备有初步认识，并且能够使用这些仪器和设备。

二、实验设备及用具VC8045台式数字万用表，GDM-8245双显数字电表，加热箱，k型、E型热电偶，活塞式压力计.三、实验的基本原理1.VC8045型数字万用表是一种4 1/2位台式万用表，它具有基本的DCV，ACR，DCA，ACA和OHM测量功能，电压测量最高到1000V直流或交流峰值，分辨力可达10 V，电流可测量到20A，极性自动转换。

GDM-8245是一种双显示的桌上型可提式数字式万用表。

在同一输入待测信号下，可同时显示两种不同的资料数值，并具有50,000个counts 的有两特性，适用于一般的测量。

2.K型热电偶热电动势线性好，1200C 下抗氧化性能良好，不适用于还原性气体。

Ｅ型热电偶是在现有热电偶中，灵敏度最高的，耐热性良好，同样不适用于还原性气体。

3.ＹＵ—系列活塞式压力计应用静压平衡原理：即活塞本身和加在活塞上的专用砝码重量（Ｇ）作用在活塞面积（Ｓ）上所产生的压力（Ｐ）与液压容器内所产生的压力相平衡，来测定被校验仪表的压力大小：即Ｐ＝Ｇ／Ｓ。

四、实验内容及要求1.熟悉VC8045型数字万用表、GDM-8245双显数字电表的工作方式和使用方法。

2.了解热电偶的原理和性质，对其有初步认识。

3.了解活塞式压力计的原理和使用方法。

五、实验步骤1.熟悉VC8045型数字万用表、GDM-8245双显数字电表的一般特性、直流电压的测量方法、维护和保养方法。

2.对照书本了解K、E型热电偶的特性，找出二者的相同与不同。

3.参照说明书学会使用活塞式压力计，了解其特性，使用方法。

六、注意事项1.注意仪器的使用方法，使用环境等，避免损坏仪器仪表。

2.在使用加热箱时，要注意安全，不要用手触及加热箱里面部分，以免造成损伤。

七、思考题1.说明扩散型压阻式压力传感器的原理2.简述热电偶冷端补偿的必要性，常用冷端补偿有几种方法？并说明补偿原理。

一、实训目的本次实训旨在通过实际操作，加深对电感式传感器原理、结构、工作特性的理解，掌握电感式传感器的应用方法，提高动手能力和分析问题、解决问题的能力。

二、实训环境1. 实训地点：XX大学传感器实验室2. 实训设备：电感式传感器实验装置、信号发生器、示波器、数字多用表、导线等。

三、实训原理电感式传感器是一种将非电量（如位移、压力、振动等）转换为电信号的传感器。

其基本原理是基于电磁感应现象。

当磁场中的磁通量发生变化时，在闭合回路中会产生感应电动势。

通过测量感应电动势的变化，可以实现对非电量的检测。

四、实训过程1. 认识电感式传感器（1）观察电感式传感器的结构，了解其主要由线圈、铁芯、磁芯等部分组成。

（2）学习电感式传感器的工作原理，理解电磁感应现象在传感器中的应用。

（3）分析电感式传感器的性能指标，如灵敏度、线性度、频率响应等。

2. 搭建实验电路（1）根据实验要求，连接信号发生器、电感式传感器、示波器等实验设备。

（2）调整信号发生器的输出频率和幅度，使其满足实验要求。

（3）观察示波器显示的波形，分析电感式传感器的响应特性。

3. 测量电感式传感器的性能（1）调整传感器与被测物体的距离，观察示波器显示的波形变化，分析传感器的灵敏度。

（2）改变传感器的工作频率，观察示波器显示的波形变化，分析传感器的频率响应。

（3）调整传感器的激励电流，观察示波器显示的波形变化，分析传感器的线性度。

4. 数据处理与分析（1）记录实验数据，包括传感器输出电压、激励电流、工作频率等。

（2）分析实验数据，绘制传感器性能曲线，如灵敏度曲线、频率响应曲线等。

（3）比较实验结果与理论分析，找出误差产生的原因。

五、实训结果1. 通过本次实训，掌握了电感式传感器的原理、结构和工作特性。

2. 学会了搭建电感式传感器实验电路，并能够进行简单的调试。

3. 掌握了电感式传感器的性能测试方法，能够根据实验数据分析传感器的性能。

4. 培养了动手能力和分析问题、解决问题的能力。

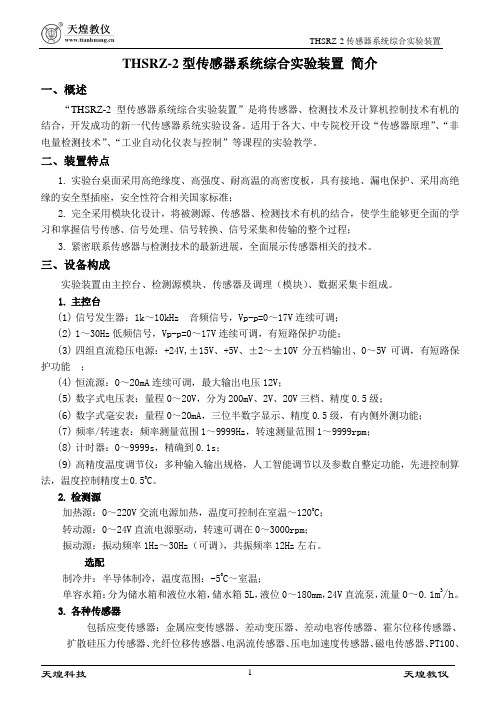

THSRZ-2型传感器系统综合实验装置简介一、概述“THSRZ-2 型传感器系统综合实验装置”是将传感器、检测技术及计算机控制技术有机的结合，开发成功的新一代传感器系统实验设备。

适用于各大、中专院校开设“传感器原理”、“非电量检测技术”、“工业自动化仪表与控制”等课程的实验教学。

二、装置特点1.实验台桌面采用高绝缘度、高强度、耐高温的高密度板，具有接地、漏电保护、采用高绝缘的安全型插座，安全性符合相关国家标准；2.完全采用模块化设计，将被测源、传感器、检测技术有机的结合，使学生能够更全面的学习和掌握信号传感、信号处理、信号转换、信号采集和传输的整个过程；3.紧密联系传感器与检测技术的最新进展，全面展示传感器相关的技术。

三、设备构成实验装置由主控台、检测源模块、传感器及调理（模块）、数据采集卡组成。

1.主控台(1)信号发生器：1k～10kHz 音频信号，Vp-p=0～17V连续可调；(2)1～30Hz低频信号，Vp-p=0～17V连续可调，有短路保护功能；(3)四组直流稳压电源：+24V,±15V、+5V、±2～±10V分五档输出、0～5V可调，有短路保护功能；(4)恒流源：0～20mA连续可调，最大输出电压12V；(5)数字式电压表：量程0～20V，分为200mV、2V、20V三档、精度0.5级；(6)数字式毫安表：量程0～20mA，三位半数字显示、精度0.5级，有内侧外测功能；(7)频率/转速表：频率测量范围1～9999Hz，转速测量范围1～9999rpm；(8)计时器：0～9999s，精确到0.1s；(9)高精度温度调节仪：多种输入输出规格，人工智能调节以及参数自整定功能，先进控制算法，温度控制精度±0.50C。

2.检测源加热源：0～220V交流电源加热，温度可控制在室温～1200C；转动源：0～24V直流电源驱动，转速可调在0～3000rpm；振动源：振动频率1Hz～30Hz（可调），共振频率12Hz左右。

福建江夏学院《传感器技术》实验报告姓名 班级 学号 实验日期 课程名称 传感器技术 指导教师 成绩实验名称：电感式传感器测试实验一、实验目地：1． 了解差动变压器的基本结构及原理，通过实验验证差动变压器的基本特性。

2． 利用差动螺管式电感传感器进行位移测量。

3． 了解不同的激励频率对差动螺管式电感传感器的影响。

实验一. 差动变压器的基本结构及原理二、实验原理：差动变压器由衔铁、初级线圈、次级线圈和线圈骨架等组成。

初级线圈做为差动变压器激励用，相当于变压器的原边，次级线圈由两个结构尺寸和参数相同的线圈反相串接而成，相当于变压器的副边。

差动变压器是开磁路，工作是建立在互感基础上的。

其原理及输出特性见图（9）三、实验环境差动变压器、音频振荡器、测微头、示波器。

示波器四、实验步骤：1．按图接线，差动变压器初级线圈必须从音频振荡器LV端功率输出，双线示波器第一通道灵敏度500mv/格，第二通道10mv／格。

2．音频振荡器输出频率5KHZ，输出值V P－P2V。

3．用手提压变压器磁芯，观察示波器第二通道波形是否能过零翻转，如不能则改变两个次级线圈的串接端。

4．旋动测微头，带动差动变压器衔铁在线圈中移动，从示波器中读出次级输出电压V P－5. 根据表格所列结果，画出Vop-p－X曲线，指出线性工作范围。

（可附在后面）实验二. 差动螺管式电感传感器位移测量二、实验原理：利用差动变压器的两个次级线圈和衔铁组成。

衔铁和线圈的相对位置变化引起螺管线圈电感值的变化。

次级二个线圈必须呈差动状态连接，当衔铁移动时将使一个线圈电感增加，而另一线圈的电感减小。

三、实验环境差动变压器、音频振荡器、电桥、差动放大器、移相器、相敏检波器、低通滤波器、电压表、示波器、测微头。

四、实验步骤：1．差动变压器二个次级线圈组成差动状态，按图接线，音频振荡器LV端做为恒流源供电，差动放大器增益适度。

差动变压器的两个线圈和电桥上的两个固定电阻R组成电桥的四臂，电桥的作用是将电感变化转换成电桥电压输出。

电感式传感器实验报告电感式传感器实验报告引言：电感式传感器是一种常见的传感器类型，它通过测量电感的变化来检测目标物体的位置、形状或其他相关参数。

本实验旨在通过设计和搭建一个简单的电感式传感器实验装置，探索其工作原理和应用。

实验装置：本实验所使用的电感式传感器实验装置由以下几个主要部分组成：一个电源供应器、一个信号发生器、一个示波器和一个电感线圈。

其中，电源供应器提供所需的电压，信号发生器产生变化的电信号，示波器用于观察电感的变化，电感线圈则是被测物体。

实验步骤：1. 连接电源供应器和信号发生器，确保电压和频率设置正确。

2. 将电感线圈放置在被测物体附近，调整信号发生器的频率，观察示波器上的波形变化。

3. 改变被测物体的位置、形状或其他相关参数，观察示波器上的波形变化。

实验结果与分析：通过实验观察和数据记录，我们可以得出以下结论：1. 当被测物体靠近电感线圈时，示波器上的波形振幅增大；当被测物体远离电感线圈时，示波器上的波形振幅减小。

2. 当被测物体形状改变时，示波器上的波形频率或振幅也会发生相应的变化。

3. 不同频率的电信号对电感式传感器的响应也不同，需要根据具体应用场景进行选择和调整。

实验讨论：电感式传感器的工作原理是基于电感的变化来实现目标物体的检测。

当被测物体靠近电感线圈时，它会引起电感的变化，从而影响电路中的电流和电压。

这种变化可以通过示波器来观察和记录，进而实现对被测物体的检测和分析。

电感式传感器在实际应用中有着广泛的用途。

例如，在工业自动化领域，它可以用于检测物体的位置、形状和尺寸，从而实现自动化控制和生产过程的优化。

在医疗领域，它可以用于监测人体的生理参数，如心率和呼吸频率，从而实现健康管理和疾病诊断。

此外，电感式传感器还可以应用于环境监测、交通控制和安防系统等领域。

然而，电感式传感器也存在一些局限性和挑战。

例如，受到电磁干扰的影响，电感式传感器的测量结果可能会出现误差。

此外，电感式传感器在不同环境条件下的响应也可能存在差异，需要进行校准和调整。

传感器技术实验指导书淮阴工学院电子工程系THSRZ-1型传感器系统综合实验装置简介实验台主要由试验台部分、三源板部分、处理（模块）电路部分和数据采集通讯部分组成。

1. 实验台部分这部分设有1k～10kHz 音频信号发生器、1～30Hz 低频信号发生器、直流稳压电源±15V、+5V、±2-±10V、2-24V可调四种、数字式电压表、频率/转速表、定时器以及高精度温度调节仪组成。

2. 三源板部分热源：0~220V交流电源加热，温度可控制在室温~120 o C转动源：2~24V直流电源驱动，转速可调在0~4500 RPM(转/分)振动源：装有振动台1Hz—30Hz（可调）3. 处理（模块）电路部分包括电桥、电压放大器、差动放大器、电荷放大器、电容放大器、低通滤波器、涡流变换器、相敏检波器、移相器、温度检测与调理、压力检测与调理等共十个模块。

4. 数据采集、分析部分为了加深对自动检测系统的认识，本实验台增设了USB数据采集卡及微处理机组成的微机数据采集系统（含微机数据采集系统软件）。

14位A/D转换、采样速度达300kHz，利用该系统软件，可对学生实验现场采集数据，对数据进行动态或静态处理和分析，并在屏幕上生成十字坐标曲线和表格数据，对数据进行求平均值、列表、作曲线图等处理，能对数据进行分析、存盘、打印等处理，实现软件为硬件服务。

二、实验内容结合本装置的数据采集系统，不用外配示波器，可以完成大部分常用传感器的实验及应用。

实验一、 金属箔应变片的性能研究实验1 金属箔式应变片――单臂电桥性能实验一、实验目的：了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。

二、实验仪器：应变传感器实验模块、托盘、砝码、数显电压表、±15V 、±4V 电源、万用表（自备）。

三、实验原理：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR/R=K ε，式中ΔR/R 为电阻丝电阻相对变化，K 为应变灵敏系数，ε=Δl/l 为电阻丝长度相对变化。

传感器实验指导书(天煌)1000字
传感器实验指导书(天煌)
实验目的：
1.了解传感器的原理和应用
2.掌握传感器的工作原理和特性
3.学习传感器的调试和使用方法
实验器材：
1.电路板
2.传感器
3.电源
4.跳线
5.万用表
实验原理：
传感器是一种具有灵敏度的检测设备，它可以将非电信号转化为电信号。

传感器的工作原理是根据某物理量或化学量的变化而发生变化，通过一定的转换过程将检测到的信号转化为标准的电信号。

传感器可以将测量对象的感觉量转化为可以识别的电信号，常见的传感器有温度传感器、湿度传感器、光传感器等。

实验步骤：
1.将电路板上的电源与传感器相连，使用跳线将两者连接起来。

2.使用万用表检测传感器的工作状态，表检测该传感器是否能够正常工作。

3.使用万用表进行电路调试，将电路连接正确，传感器的电压和电流等参数达到正常范围。

4.按照传感器的使用方法使用传感器，完成出数据。

可以用数据收集仪器对数据进行记录和分析。

实验结果：
通过本次实验，可以了解传感器的原理和应用，掌握传感器的工作原理和特性，学习传感器的调试和使用方法。

在实验中，还可以发现传感器的灵敏度可以通过调整电路参数进行变化，从而对测量对象的感受变化提供更具体的数值。

T 05:04:01+02:00型号BI15-M30-LI-EXI 货号1535554测量范围 [A…B]2…10mm 安装方式齐平修正系数37#钢 = 1; 铝 = 0.3; 不锈钢= 0.7; 黄铜 = 0.4重复性ð 量程范围|A - B|的1 %ð 0.5 %, 热起后0.5小时线性度ð 5 %温度漂移ð ± 0.06 % / K 环境温度-25…+70 °C针对防爆区域应用参考使用说明工作电压14…30VDCat the electrical connection of the sensor 余波ð 10 % U 额定绝缘电压ð 0.5 kV 短路保护是断路/反极性保护是/ 是输出性能2线, 模拟量输出电流输出4…20mA负载电流输出ð [(U -14 V) / 20 mA] k ò开关频率140 Hz认证依据KEMA 03 ATEX 1122 X Issue no. 2内置 电感(L ) / 电容 (C )0 nF / 0 µH防爆标志É II 1 G Ex ia IIB T6 Ga / II 2 D Ex ia IIIC T85°C Db (最大 U = 30 V, I = 120 mA, P = 600 mW)设计圆柱螺纹, M30 x 1.5尺寸64 mm外壳材料金属, CuZn, 镀铬感应面材料塑料, PA 底帽塑料, EPTR 最大扭矩75 Nm 连接电缆线缆材质 5.2 mm, 蓝, LifYY, PVC, 2 m线缆横截面2 x 0.34mm 防震动性55 Hz (1 mm)防冲击性30 g (11 ms)防护等级IP67MTTF751 years 符合SN 29500 (Ed.99) 40 °C认证sATEX 防爆认证 II组设备,设备等级1G，用于气体危险0区sATEX防爆认证，Ⅱ组设备，2D等级，可应用于粉尘危险2区s M30 x 1.5圆柱螺纹s 铜镀铬s 2线, 14…30 VDC s 模拟量输出s 4…20 mA s电缆连接接线图功能原理TURCK模拟量输出型电感式传感器可以实现简单控制。

传感器
第 1 页 共 1 页
实验三、电感传感器实验——差动变压器性能实验
（一）实验内容
1.项目一、差动变压器式电感传感器性能实验
2.项目二、差动螺管式电感传感器的静态位移性能实验 （二）实验目的
1.了解差动变压器式电感传感器的原理和工作情况
2.了解差动螺管式电感传感器测量系统的组成和工作情况 （三）实验原理
螺旋测微器产生位移，经弹性梁带动衔铁在线圈中移动，交流电源激励，数字电压表显示数字，计算机自动生成示波器显示波形。

（四）实验操做步骤 实验项目一、
1.将音频振荡器LV 输出接至数字频率计和数据采集CH 1，由频率计显示频率，计算机自动生成示波器显示波形，调节音频振荡器频率为4kHz ，峰峰值为5V 。

2.将音频振荡器LV 输出接差动变压器一次绕组，输出接CH1。

3.调螺旋测微器使衔铁处于中心位置（输出为零），向下每1mm 读一个数。

实验项目二、
1.按图接线
2.将音频振荡器输出接至CH 1，调节峰峰值为2V 。

3.V/F 表调至20V 档。

4.接好电桥平衡网络、放大器、相敏检波器、LPF 、V/F 表、示波器。

5.将螺旋测微器与梁脱离，使梁处于自由状态；调节W 1、W 2，使输出最小（灵敏度最大）。

6.将螺旋测微器与梁相吸，调节螺旋测微器使输出最小（CH1示），再向上移2.5mm 。

7.调节移相器使输出最大（CH2示）；观察检波器波形，若两半波不对称，则微调放大器调零电位器。

8.向下每0.5mm 读一个数。

项目一数据表
项目二数据表。
