FANUC_0iD功能说明

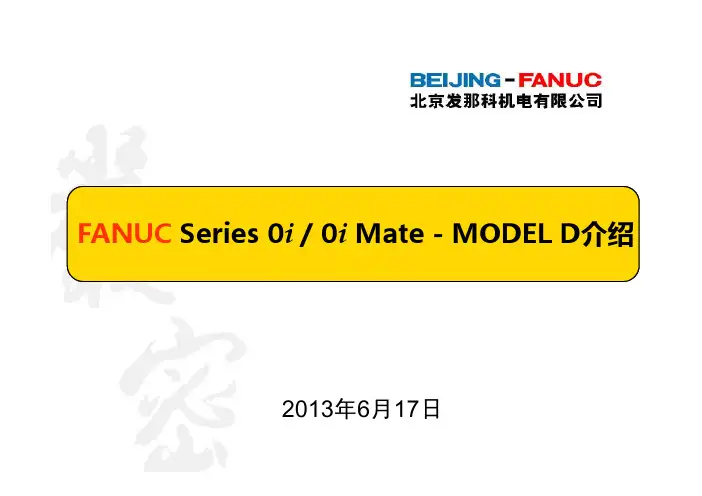

FANUC Series 0i/ 0i Mate -MODEL D介绍2013年6月17日0i-MODEL D系列•FANUC Series 0i–MD•加工中心用CNC•最多控制7 轴（进给轴）•FANUC Series 0i Mate –MD •加工中心用CNC•最多控制5轴（进给轴）•FANUC Series 0i–TD•车床用CNC•1路径最多控制7轴（进给轴）•2路径最多控制9轴（进给轴）•FANUC Series 0i Mate –TD•车床用CNC•最多控制5轴（进给轴）系统配置及规格0i -MD 系列8.4" 彩色LCD/MDI10.4" 彩色LCD纳米插补的高可靠性、高性能价格比的CNC ，适用于加工中心z最高效的CNC 功能软件包z最大总控制轴数: 8轴最大进给轴数：7最大主轴数：2z 同时控制轴数: 4 轴z 可使用伺服: αi ,βi 系列z AICC II ☆z 纳米平滑、加加速度控制（Jerk Control) ☆z 倾斜面分度指令☆z 刀具管理功能☆z 刚性攻丝回退☆z双安全检查（Dual Check Safty ）☆z 标准嵌入式以太网FANUC Series 0i -MD存储卡USB 存储盘FSSB0i -MD 系列PCInternet交流伺服电机βi S 系列交流主轴电机βi 系列伺服放大器βi 系列交流伺服电机βi S 系列嵌入式以太网100 BASE-TX(基本)8.4" LCD/MDI (彩色)10.4" LCD (彩色)伺服放大器βi SV 系列(I/O Link 接口)FANUC I/O LinkDI/DO 1024/1024 (标准)2048/2048 (选项)操作面板也可以连接αi 系列.分线盘I/O 模块系统配置z 最高效的CNC 功能软件包z最大总控制轴数: 6轴最大进给轴数：5最大主轴数：1z 同时控制轴数: 4 轴z 可使用伺服: βi 系列z 标准配置纳米插补z AICC I z PMC 轴控制☆z 磨床功能☆z 内置以太网接口z USB 接口zFANUC PICTURE zC 语言执行器8.4" 彩色LCD/MDI (横置)高可靠性、高性能价格比的纳米CNC ，最适用于经济型加工中心和平面磨床0i Mate-MD 系列8.4" 彩色LCD/MDI (纵置)FANUC Series 0i Mate -MD存储卡USB 存储盘z增加了最多总控制轴数（5轴→ 6轴）z加强了高速高精度加工功能•更加方便的操作和显示转台轴X轴Y轴Z轴主轴ATC装置ATC轴工件-增加加工循环种类，缩短编程时间:MANUAL GUIDE 0i-轻松制作独具一格的机床操作界面: FANUC PICTURE-成倍提升单段程序的处理能力，具备最高性能：AI轮廓控制I例：电脑鼠标模具加工时间：914秒→ 644秒例：卧式加工中心新增可控转台轴进给轴： 5 （X, Y, Z, ATC, 转台轴）主轴：1合计：6FANUC Series 0i Mate -MDFANUCSeries 0i Mate-MD构成z在最适合经济型加工中心的标准一体型βi SVSP 放大器的基础上，可连接αi SV 放大器z 增加加工中心的控制轴数，所需成本较低ATC+分度转台αi SV （ATC 用）βi SVSPαi SV （转台用）1主轴＋3伺服（XYZ）+FANUC Series 0i Mate -MD最适合有分度转台的经济型加工中心的系统组合功能0i -MD0i Mate -MD软件包1软件包2软件包3可控制路径11最大总控制轴数（伺服轴+主轴）86最大控制伺服轴数6~7☆/5○4~5☆/3 ○最大控制主轴数21同时控制轴数44可连接伺服电机αi , βi βi 显示单元8.4"彩色LCD○○10.4"彩色LCD(无触摸屏)－10.4"彩色LCD(带触摸屏)纳米插补○○程序容量320K (800m)－○－512K (1280m)○－○2M (5120m)☆－－0i / 0i Mate –MD 规格(1/3)New NewNew功能0i -MD0i Mate -MD 软件包1软件包2软件包3PMC 系统PMC PMC/L PMC/L PMC/L 功能5,000步－○○8,000步－☆☆24,000步－☆☆PMC 功能24,000步○－－32,000步☆－－64,000步☆－－I/O Link1ch DI/DO 256 / 256－－○1024 / 1024○○－2ch DI/DO2048 / 2048☆－－功能模块(包括PMC 梯形图命令扩展功能)☆☆PMC 信息各国语言显示功能128K ☆☆嵌入式以太网○☆MANUAL GUIDE 0i ☆☆MANUAL GUIDE i☆－0i / 0i Mate –MD 规格(2/3)NewNew New功能0i -MD0i Mate -MD软件包1软件包2软件包3AICC I ☆－☆AICC II☆－－加加速度控制（Jerk control)☆－－纳米平滑☆－－倾斜面分度指令☆－－刚性攻丝回退○☆磨床功能☆☆基于伺服电机的主轴控制☆－8级数据保护☆☆数据自动备份☆☆PMC 轴控制○☆刀具管理功能☆－双安全检查（Dual Check Safty ）☆－C 语言执行器/ FANUC PICTURE ☆☆FANUC NCGuide / NCGuidePro☆☆0i / 0i Mate –MD 规格(3/3)New NewNewz 最高效的CNC 功能软件包z 最大总控制轴数:1路径系统8轴最大进给轴数：7 最大主轴数：32路径系统11轴最大进给轴数：9 最大主轴数：4z 同时控制轴数: 4 轴z 可使用伺服: αi ,βi 系列z AICC IIz 基于伺服电机的主轴控制☆z 刀具管理功能☆z 刚性攻丝回退☆z 双安全检查（Dual Check Safty ）☆z 标准嵌入式以太网0i -TD 系列高可靠性、高性能价格比的CNC ，广泛适用于通用车床及双路径车床8.4" 彩色LCD/MDI10.4" 彩色LCDFANUC Series 0i -TD存储卡USB 存储盘FSSB8.4" LCD/MDI (彩色)10.4" LCD (彩色)0i -TD 系列PCInternet伺服放大器βi SV 系列(I/O Link 接口)交流伺服电机βi S 系列βi SVSP第1路径第2路径FANUC I/O LinkDI/DO 1024/1024 (标准)2048/2048 (选项)交流伺服电机βi S 系列交流主轴电机βi 系列伺服放大器βi 系列操作面板也可以连接αi 系列分线盘I/O 模块嵌入式以太网100 BASE-TX(基本)系统配置z最高效的CNC 功能软件包z最大总控制轴数: 6轴最大进给轴数：5最大主轴数：2z同时控制轴数: 4 轴z 可使用伺服: βi 系列z 标准配置纳米插补z AICC I ☆z PMC 轴控制☆z 磨床功能☆z 内置以太网接口z USB 接口zFANUC PICTURE ☆zC 语言执行器☆8.4" 彩色LCD/MDI (横置)高可靠性、高性能价格比的纳米CNC ，适用于经济型车床和外圆磨床0i Mate-TD 系列8.4" 彩色LCD/MDI (纵置)FANUC Series 0i Mate -TD存储卡USB 存储盘z 增加了最多总控制轴数（5轴→ 6轴）z 加强了高速高精度加工功能-增加了加工循环种类，缩短编程时间: MANUAL GUIDE 0i -轻松制作独具一格的机床操作界面: FANUC PICTUREZ 轴X 轴主轴转塔轴C 轴旋转刀具轴工件例：1路径车床新增可控旋转刀具轴进给轴：4 （X, Z,C,转塔轴）主轴：2 （主轴,旋转刀具轴）合计：6加工时间：245秒→ 187秒例：相机镜筒的沟槽z 更加方便的操作和显示-成倍提升单段程序的处理能力，具备最高性能：AI 轮廓控制IFANUC Series 0i Mate -TDz在最适合经济型车床的标准一体型βi SVSPc放大器的基础上，可连接αi SP放大器z追加主轴电机用于旋转刀具，所需成本较低最适合有旋转刀具的经济型车床的系统组合βi I c主轴电机αi BZ传感器βi Sc伺服电机（X轴，Z轴）αi I主轴电机（旋转刀具轴）βi SVSPcFANUCSeries 0i Mate-TDβi Sc伺服电机（转塔轴）αi SP构成进给轴：4 （X轴, Z轴, Cs轴, 转塔轴）主轴：2 （主轴, 旋转刀具轴）合计：6FANUC Series 0i Mate -TD0i/ 0i Mate –TD规格(1/3)功能0i-TD0i Mate -TD 软件包1软件包2软件包3可控制路径211最大总控制轴数（伺服轴+主轴）11(每路径最大8轴)86最大控制伺服轴数9 ☆/ 8 ○（每路径最大7）5~7☆/ 4○4~5☆/ 3○最大控制主轴数3~4☆/ 2○(每路径最大3个)3☆/ 2○2☆/ 1○同时控制轴数 4 (每路径)44可连接伺服电机αi, βiβi显示单元8.4"彩色LCD○○10.4"彩色LCD(无触摸屏)－10.4"彩色LCD(带触摸屏)纳米插补○○程序容量320K (800m)－○－512K (1280m)－○－○1M (2560m)○－－NewNew0i / 0i Mate –TD 规格(2/3)功能0i -TD0i Mate -TD 软件包1软件包2软件包3PMC 系统PMC PMC/L PMC/L PMC/L5,000步－○○8,000步－☆☆24,000步－☆☆PMC24,000步○－－32,000步☆－－64,000步☆－－I/O Link1ch DI/DO 256 / 256－－○1024 / 1024○○－2ch DI/DO2048 / 2048☆－－功能模块(包括PMC 梯形图命令扩展功能)☆☆PMC 信息各国语言显示功能128K ☆☆嵌入式以太网○☆存储卡编辑/ 操作☆☆数据服务器编辑/ 操作☆－NewNew0i/ 0i Mate –TD规格(3/3)功能0i-TD0i Mate -TD 功能包1功能包2功能包3MANUAL GUIDE0i☆(只1路径)☆☆MANUAL GUIDE i☆－TURN MATE i－☆☆AICC I☆－☆AICC II☆－－刚性攻丝回退☆－磨床功能☆☆基于伺服电机的主轴控制☆－8级数据保护☆☆数据自动备份☆☆PMC轴控制○☆刀具管理功能☆－C 语言执行器/ FANUC PICTURE☆☆FANUC NCGuide / NCGuidePro☆☆NewNew高可靠性硬件、易于维护ECC 技术ECC（纠错码）是指附加纠错码在传输数据上，万一数据出错也可对其进行纠正的高可靠性技术.方便维修风扇、电池采用无电缆结构，轻轻一按即可拆装风扇电池采用ECC（纠错码）技术实现高可靠性、采用便于拆装的风扇和电池，提高了可维护性•应用于CNC内部存储器, FSSB 以及CNC内部总线•便于推断出有故障的部件•即使在噪声、振动和油雾等严酷工厂环境下也可确保高可靠性高可靠性硬件、易于维护高性能NC指令高速高响应以纳米为单位计算位置指令，使得向数字伺服控制部分传送的指令极为平滑，从而提高表面精度α i s 伺服伺服HRV控制纳米插补精密的位置运算AI轮廓控制纳米平滑化实现了极其平滑的位置命令极其平滑的进给和高速响应纳米插补（1/2）平滑的位置指令z当程序指令为1μm时，发送到伺服控制的位置指令以1nm进行运算.z更平滑的机械移动，可获得高精度的加工表面.z结合αi伺服可获得更平滑的加工表面.z0i-MD/TD、0i Mate-MD/TD标准配置纳米插补功能传统插补纳米插补..123403691div = 1nm..Y(μm)1240X(μm)3693斜度加工(X:Y=3:1)特点结合高速高精度的伺服控制，可获得光滑的加工表面Y(μm)X(μm)纳米插补（2/2）先进的数字伺服技术伺服HRV3控制•高速、高精度的伺服控制•通过将旋转极其平滑的伺服电机、高精度的电流检测、快速响应和高分辨率脉冲编码器等硬件与最新的伺服HRV3 控制相融合，实现纳米级的高速和高精度加工。

FANUCSeries系统OI0i-D参数说明书手册B-64310CM_01·本说明书的任何内容不得以任何方式复制。

·所有参数指标和设计可随时修改，恕不另行通知。

本说明书中所载的商品，属于基于《外汇及对外贸易法》的管制对象。

出口上述商品时需要得到日本国政府的许可。

此外，某些商品还受到美国政府的再出口管制。

出口本商品时请向我公司洽询。

我们试图在本说明书中描述尽可能多的情况。

然而，对于那些不必做的和不可能做的情况，由于存在各种可能性，我们没有描述。

因此，对于那些在说明书中没有特别描述的情况，可以视为“不可能”的情况。

本说明书中记载有我公司产品以外的程序名称和设备名称，它们包含在各制造商的注册商标中。

但是，正文中在某些情况下并没有标注?和TM标记。

警告、注意和注释B-64310CM/01警告、注意和注释为保证操作者人身安全，预防机床损坏，本说明书中根据有关安全的注意事项的重要程度，在正文中以“警告”和“注意”来描述。

有关的补充说明以“注释”来描述。

用户在使用之前，必须熟读这些“警告”、“注意”和“注释”中所叙述的事项。

注释指出除警告和注意以外的补充说明。

※请仔细阅读本说明书，并加以妥善保管。

B-64310CM/01 前言前言可以使用的机型名称本说明书就下列机型进行描述。

另外，正文中还使用下列简称。

机型名称简称FANUC Series 0i -TD 0i -TDSeries 0i-D 0i-DFANUC Series 0i -MD 0i -MDFANUC Series 0i Mate -TD 0i Mate -TDSeries 0i Mate-D 0i Mate-DFANUC Series 0i Mate -MD0i Mate -MD注释1 为了便于说明，有的情况下按照如下方式分类说明各机型。

T系列：0i -TD / 0i Mate -TDM系列：0i -MD / 0i Mate -MD2 本说明书中描述的功能，根据不同的机型，有的不可使用。

FANUC 0i-D系统参数设定的基本方法
任务内容
FANUC 0i-D/0i Mate-D数控系统参数的类型
典型参数的表达方式
参数的显示与搜索
用MDI方式设定参数
数控系统上电全清
FANUC 0i-D数控系统具有丰富的机床参数。

数控系统参数是数控系统用来匹配数控机床及其功能的一系列数据，数控系统硬件连接完成后，要对其进行系统参数的设定和调整才能保证数控机床正常运行，达到机床加工功能要求和精度要求；同时，参数设置在数控机床调试与维修中起着重要的作用。

一、FANUC 0i-D/0i Mate-D数控系统参数的类型
1、按照数控系统参数的控制功能分
根据数控系统各参数的控制功能，FANUC 0i-D/0i Mate-D数控系统参数类型及其功能见表1：
表1 FANUC 0i-D/0i Mate-D数控系统参数控制功能类型。

发那科0i D数控系统数据设定系统初始化（清除操作）•存储器全清按<RESET>和<DELETE>键同时上电•参数/偏置量的清除按<RESET>键同时上电条件参数写入＝1（设定PWE＝1）•清除程序按<DELETE>键同时上电条件参数写入＝1（设定PWE＝1）注意！系统初始化（全清操作）是将静态存储器SRAM区的数据进行清除。

静态存储器SRAM的数据是靠电池保存的，一般可保存三至五年。

在出现电池报警后必须在七天内更换电池。

电池更换注意！更换电池前需通电30秒钟以后断电，在短时间内取出电池更换（一般控制在10分钟内）。

系统初始化（存储器清除操作）•存储器全清（上电同时按下RESET+DEL）•全清后一般会出现报警100 （允许写入参数提示）506/507 （正、负向硬超程报警）417 （伺服参数设定不正确）750 （串行主轴参数设定不正确）•手动输入系统功能参数根据FANUC公司提供的出厂参数表正确输入参数PRM9900-9999参数的显示•按MDI面板上的功能键数次，或者在按下功能键后，按下章节选择的软键［参数］，出现参数画面。

通过MDI进行参数的设定1、设定为MDI方式，或者设定为紧急停止状态。

2、选定为参数可写入状态。

3、显示包含希望设定的参数在内的一页，将光标指向希望设定的参数。

4、键入希望设定的数据，按下软键［输入］，所输入的数据即被设定在光标所指向的参数。

5、等参数设定结束后，将设定画面上的“写参数”的设定重新改为0，以禁止参数的设定。

6、复位CNC，解除报警(SW0100)。

根据不同的参数，在进行设定时，有时会发出报警(PW0000) “必需关断电源”。

遇到着这种情况时，暂时关断CNC的电源。

使用RS232接口进行参数的传输•参数的输出1、选定EDIT方式，或设定为紧急停止状态。

2 、按功能键数次，或者在按下功能键后，按下章节选择软键［参数］，显示出参数画面。

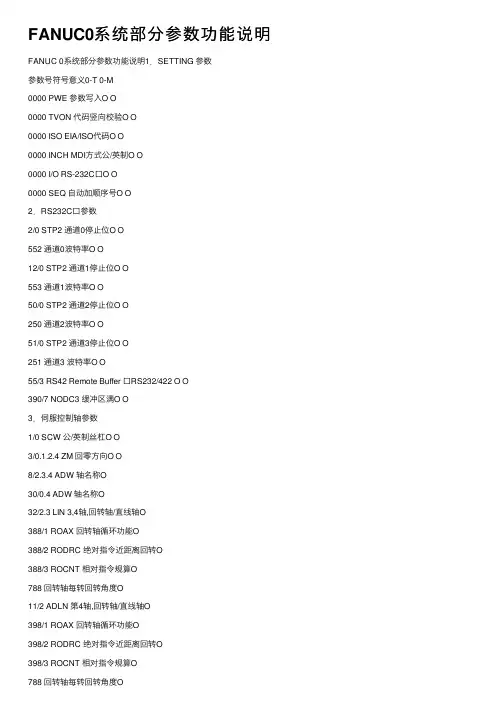

FANUC0系统部分参数功能说明FANUC 0系统部分参数功能说明1．SETTING 参数参数号符号意义0-T 0-M0000 PWE 参数写⼊O O0000 TVON 代码竖向校验O O0000 ISO EIA/ISO代码O O0000 INCH MDI⽅式公/英制O O0000 I/O RS-232C⼝O O0000 SEQ ⾃动加顺序号O O2．RS232C⼝参数2/0 STP2 通道0停⽌位O O552 通道0波特率O O12/0 STP2 通道1停⽌位O O553 通道1波特率O O50/0 STP2 通道2停⽌位O O250 通道2波特率O O51/0 STP2 通道3停⽌位O O251 通道3 波特率O O55/3 RS42 Remote Buffer ⼝RS232/422 O O390/7 NODC3 缓冲区满O O3．伺服控制轴参数1/0 SCW 公/英制丝杠O O3/0.1.2.4 ZM 回零⽅向O O8/2.3.4 ADW 轴名称O30/0.4 ADW 轴名称O32/2.3 LIN 3,4轴,回转轴/直线轴O388/1 ROAX 回转轴循环功能O388/2 RODRC 绝对指令近距离回转O388/3 ROCNT 相对指令规算O788 回转轴每转回转⾓度O11/2 ADLN 第4轴,回转轴/直线轴O398/1 ROAX 回转轴循环功能O398/2 RODRC 绝对指令近距离回转O398/3 ROCNT 相对指令规算O788 回转轴每转回转⾓度O860 回转轴每转回转⾓度O500-503 INPX,Y,Z,4 到位宽度O O504-507 SERRX,Y,Z,4 运动时误差极限O O 508-511 GRDSX.Y,Z,4 栅格偏移量O O512-515 LPGIN 位置伺服增益O O517 LPGIN 位置伺服增益(各轴增益) O O518-521 RPDFX,Y,X,4 G00速度O O522-525 LINTX,Y,Z,4 直线加/减速时间常数O O 526 THRDT G92时间常数O528 THDFL G92X轴的最低速度O527 FEDMX F的极限值O O529 FEEDT F的时间常数O O530 FEDFL 指数函数加减速时间常数O O533 RPDFL ⼿动快速移动倍率的最低值O O 534 ZRNFL 回零点的低速O O535-538 BKLX,Y,Z,4 反向间隙O O593-596 STPEX,Y,Z,4 伺服轴停⽌时的位置误差极限O O 393/5 快速倍率为零时机床移动O O 4．坐标系参数10/7 APRS 回零点后⾃动设定⼯件坐标系O O2/1 PPD ⾃动设坐标系相对坐标值清零O24/6 CLCL ⼿动回零后清除局部坐标系O28/5 EX10D 坐标系外部偏移时⼑偏量的值（×10）O 708-711 ⾃动设定⼯件坐标系的坐标值O 735-738 第⼆参考点O O780-783 第三参考点O O784-787 第四参考点O O5．⾏程限位8/6 OTZN Z轴⾏程限位检查否O15/4 LM2 第⼆⾏程限位O24/4 INOUT 第三⾏程限位O57/5 HOT3 硬超程-LMX--+LMZ有效O65/3 PSOT 回零点前是否检查⾏程限位O O700-703 各轴正向⾏程O O704-707 各轴反向⾏程O O15/2 COTZ 硬超程-LMX--+LMZ有效O20/4 LM2 第⼆⾏程限位O24/4 INOUT 第三⾏程限位O743-746 第⼆⾏程正向限位O747-750 第⼆⾏程反向限位O804-806 第三⾏程正向限位O807-809 第三⾏程反向限位O770-773 第⼆⾏程正向限位O774-777 第⼆⾏程反向限位O747-750 第三⾏程正向限位O751-754 第三⾏程反向限位O760-763 第四⾏程正向限位O764-767 第四⾏程反向限位O6．进给与伺服电机参数1/6 RDRN 空运⾏时,快速移动指令是否有效O O8/5 ROVE 快速倍率信号ROV2(G117/7)有效O49/6 NPRV 不⽤位置编码器实现主轴每转进给O O 20/5 NCIPS 是否进⾏到位检查O O 4—7 参考计数器容量O O4—7 检测倍⽐O O21/0.1.2.3 APC 绝对位置编码器O O35/7 ACMR 任意CMR O O37/0.1.2.3 SPTP ⽤分离型编码器O O100-103 指令倍⽐CMR O O7．DI/DO参数8/7 EILK Z轴/各轴互锁O O9/0.1.2.3 TFIN FIN信号时间O O9/4.5.6.7 TMF M,S,T读信号时间O O12/1 ZILK Z轴/所有轴互锁O31/5 ADDCF GR1,GR2,DRN 地址O252 复位信号扩展时间O O8．显⽰和编辑1/1 PROD 相对坐标显⽰是否包括⼑补量O O2/1 PPD ⾃动设坐标系相对坐标清零O O15/1 NWCH ⼑具磨损补偿显⽰W O O18/5 PROAD 绝对坐标系显⽰是否包括⼑补量O23/3 CHI 汉字显⽰O O28/2 DACTF 显⽰实际速度O O29/0.1 DSP 第3,4轴位置显⽰O35/3 NDSP 第4轴位置显⽰O38/3 FLKY ⽤全键盘O O48/7 SFFDSP 显⽰软按键O O60/0 DADRDP 诊断画⾯上显⽰地址字O O60/2 LDDSPG 显⽰梯形图O O60/5 显⽰操作监控画⾯O O64/0 SETREL ⾃动设坐标系时相对坐标清零O O 77/2 伺服波形显⽰O O389/0 SRVSET 显⽰伺服设定画⾯O O389/1 WKNMDI 显⽰主轴调整画⾯O O9．编程参数10/4 PRG9 O9000-O9999号程序保护O O15/7 CPRD ⼩数点的含义O O28/4 EXTS 外部程序号检索&n, bsp; O O29/5 MABS , MDI-B中,指令取决于G90/G91设定O 389/2 PRG8 O8000-O8999号程序保护O O 394/6 WKZRST ⾃动设⼯件坐标系时设为G54 O 10．螺距误差补偿T M11/0.1 PML 螺补倍率O O712-715 螺补间隔O756-759 螺补间隔O1000, 2000,3000, 4000 补偿基准点O O1001-11282001-21283001-3128 4001-4128 补偿值O O11．⼑具补偿1/3 TOC 复位时清除⼑长补偿⽮量0 O1/4 ORC ⼑具补偿值(半径/直径输⼊) O8/6 NOFC ⼑补量计数器输⼊O10/5 DOFSI ⼑偏量直接输⼊O13/1 GOFU2 ⼏何补偿号（由⼑补号或⼑号）指定O 13/2 GMOFS 加⼏何补偿值（运动/变坐标）0 14/0 T2D T代码位数O14/1 GMCL 复位时是否清⼏何补偿值O14/5 WIGA ⼑补量的限制O15/4 MORB 直接输⼊⼑补测量值的按钮O24/6 QNI ⼑补测量B时补偿号的选择O75/3 WNPT ⼑尖补偿号的指定(在⼏何还是在磨损中) O 122 ⼑补测量B时的补偿号O728 最⼤的⼑具磨损补偿增量值O729 最⼤的⼑具磨损补偿值O78/0 NOINOW ⽤MDI键输⼊磨损补偿量O O78/1 NOINOG ⽤MDI键输⼊⼏何补偿量O O78/2 NOINMV ⽤MDI键输⼊宏程序变量O O78/3 NOINMZ ⽤MDI键输⼊⼯件坐标偏移量O O393/2 MKNMD12．主轴参数13/5 ORCM 定向时，S模拟输出的极性13/6.7 TCW,CWM S模拟M03,M04的⽅向O O14/2 主轴转速显⽰O O24/2 SCTO 是否检查SAR(G120/4) O O49/0 EVSF SF的输出O O71/0 ISRLPC 串⾏主轴时编码器信号的接法O71/4 SRL2SP ⽤1或2个串⾏主轴O71/7 FSRSP 是否⽤串⾏主轴O108 G96或换挡(#3/5:GST=1)或模拟主轴定向SOR:G120/5:M)=1速度O O 110 检查SAR（G120/4）的延时时间O 516 模拟主轴的增益(G96) O539 模拟主轴电机的偏移补偿电压(G96) O551 G96的主轴最的转速O556 G96的主轴最⾼转速O540-543 各挡主轴的最⾼转速O3/5 GST ⽤SOR(G120/5)定向/换挡O14/0 SCTA 加⼯启动时检查SAR信号O20/7 SFOUT 换挡时输出SF O29/4 FSOB G96时输出SF O35/6 LGCM 各挡最⾼速的参数号O539,541,555 各挡的主轴最⾼转速O542 主轴最⾼转速O543 主轴最低转速O585,586 主轴换挡速度(B型) O577 模拟主轴电机的偏移补偿电压O6519/7 主轴电机初始化O O6633 主轴电机代码O O6501/2 POSC2 ⽤位置编码器O O6501/5-7 CAXIS1-3 ⽤⾼分辨率编码器O O6503/0 PCMGSL 定向⽅法(编码器/磁传感器) O O 6501/1 PCCNCT 内装传感器O O6501/4.6.7 位置编码器信号O O6504/1 HRPC ⾼分辨率编码器O O13．其它24/0 IGNPMC ⽤PMC O O71/6 DPCRAM 显⽰PMC操作菜单O O 123 图形显⽰的绘图坐标系O。

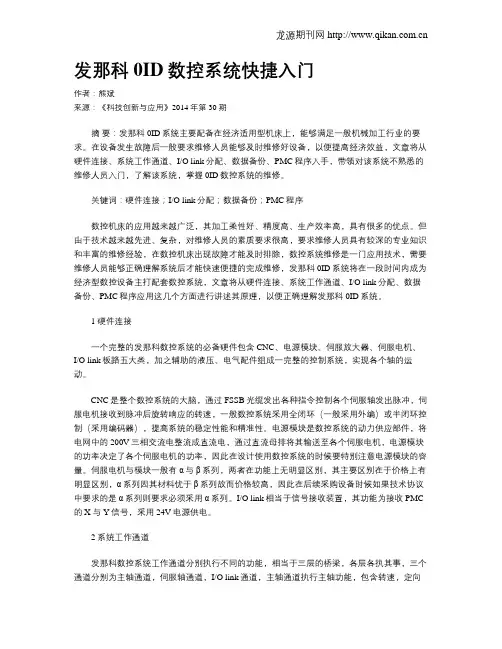

发那科0ID数控系统快捷入门作者：熊斌来源：《科技创新与应用》2014年第30期摘要：发那科0ID系统主要配备在经济适用型机床上，能够满足一般机械加工行业的要求。

在设备发生故障后一般要求维修人员能够及时维修好设备，以便提高经济效益，文章将从硬件连接、系统工作通道、I/O link分配、数据备份、PMC程序入手，带领对该系统不熟悉的维修人员入门，了解该系统，掌握0ID数控系统的维修。

关键词：硬件连接；I/O link分配；数据备份；PMC程序数控机床的应用越来越广泛，其加工柔性好、精度高、生产效率高，具有很多的优点。

但由于技术越来越先进、复杂，对维修人员的素质要求很高，要求维修人员具有较深的专业知识和丰富的维修经验，在数控机床出现故障才能及时排除，数控系统维修是一门应用技术，需要维修人员能够正确理解系统后才能快速便捷的完成维修，发那科0ID系统将在一段时间内成为经济型数控设备主打配套数控系统，文章将从硬件连接、系统工作通道、I/O link分配、数据备份、PMC程序应用这几个方面进行讲述其原理，以便正确理解发那科0ID系统。

1 硬件连接一个完整的发那科数控系统的必备硬件包含CNC、电源模块、伺服放大器、伺服电机、I/O link板路五大类，加之辅助的液压、电气配件组成一完整的控制系统，实现各个轴的运动。

CNC是整个数控系统的大脑，通过FSSB光缆发出各种指令控制各个伺服轴发出脉冲，伺服电机接收到脉冲后旋转响应的转速，一般数控系统采用全闭环（一般采用外编）或半闭环控制（采用编码器），提高系统的稳定性能和精准性。

电源模块是数控系统的动力供应部件，将电网中的200V三相交流电整流成直流电，通过直流母排将其输送至各个伺服电机，电源模块的功率决定了各个伺服电机的功率，因此在设计使用数控系统的时候要特别注意电源模块的容量。

伺服电机与模块一般有α与β系列，两者在功能上无明显区别，其主要区别在于价格上有明显区别，α系列因其材料优于β系列故而价格较高，因此在后续采购设备时候如果技术协议中要求的是α系列则要求必须采用α系列。

FANUC数控系统面板介绍与编程操作一、基本面板FANUC 0i Mate-TD数控系统的操作面板可分为：LCD显示区、MDI键盘区（包括字符键和功能键等）、软键开关区和存储卡接口。

图4-1 FANUC 0i Mate- TD 主面板1）MDI键盘区上面四行为字母、数字和字符部分，操作时，用于字符的输入；其中“EOB”为分号（；）输入键；其他为功能或编辑键。

2）POS键：按下此键显示当前机床的坐标位置画面；3）PROG键：按下此键显示程序画面；4）OFS/SET键：按下此键显示刀偏/设定（SETTING）画面；5）SHIFT键：上档键，按一下此键，再按字符键，将输入对应右下角的字符；6）CAN键：退格/取消键，可删除已输入到缓冲器的最后一个字符；7）INPUT键：写入键，当按了地址键或数字键后，数据被输入到缓冲器，并在CRT 屏幕上显示出来；为了把键入到输入缓冲器中的数据拷贝到寄存器，按此键将字符写入到指定的位置；8）SYSTEM键：按此键显示系统画面（包括参数、诊断、PMC和系统等）；9）MSSAGE键：按此键显示报警信息画面；10）CSTM/GR键：按此键显示用户宏画面（会话式宏画面）或显示图形画面；11）ALTER键：替换键；12）INSERT键：插入键；13）DELETE键：删除键；14）PAGE键：翻页键，包括上下两个键，分别表示屏幕上页键和屏幕下页键；15）HELP键：帮助键，按此键用来显示如何操作机床；16）RESET键：复位键；按此键可以使CNC复位，用以消除报警等；17）方向键：分别代表光标的上、下、左、右移动；18）软键区：这些键对应各种功能键的各种操作功能，根据操作界面相应变化；19)下页键（Next）：此键用以扩展软键菜单，按下此键菜单改变，再次按下此键菜单恢复；20）返回键：按下对应软键时，菜单顺序改变，用此键将菜单复位到原来的菜单。

二、操作面板各按键功能说明：方式选择键1）〖EDIT〗键：编辑方式键，设定程序编辑方式，其左上角带指示灯。

FANUC 0I MDI键盘操作说明图14-1-1 FANUC 0I MDI键盘14.1 MDI键盘说明图14-1-1所示为FANUC0I系统的MDI键盘（右半部分）和CRT界面（左半部分）。

MDI 键盘用于程序编辑、参数输入等功能。

MDI键盘上各个键的功能列于表14-1-1。

MDI软键功能软键实现左侧CRT中显示内容的向上翻页；软键实现左侧CRT显示内容的向下翻页。

移动CRT中的光标位置。

软键实现光标的向上移动；软键实现光标的向下移动；软键实现光标的向左移动；软键实现光标的向右移动。

实现字符的输入，点击键后再点击字符键，将输入右下角的字符。

例如：点击将在CRT的光标所处位置输入“O”字符，点击软键后再点击将在光标所处位置处输入P字符；软键中的“EOB”将输入“；”号表示换行结束。

实现字符的输入，例如：点击软键将在光标所在位置输入“5”字符，点击软键后再点击将在光标所在位置处输入“]”。

在CRT中显示坐标值。

CRT将进入程序编辑和显示界面。

CRT将进入参数补偿显示界面。

本软件不支持。

本软件不支持。

在自动运行状态下将数控显示切换至轨迹模式。

输入字符切换键。

删除单个字符。

将数据域中的数据输入到指定的区域。

字符替换。

将输入域中的内容输入到指定区域。

删除一段字符。

本软件不支持。

机床复位。

表14-1-114.2 机床位置界面图14-2-1 相对坐标界面图14-2-2 绝对坐标界面图14-2-3 所有坐标界面点击进入坐标位置界面。

点击菜单软键[绝对]、菜单软键[相对]、菜单软键[综合]，对应CRT界面将对应相对坐标（如图14-2-1）、绝对坐标（如图14-2-2）、和综合坐标（如图14-2-3）。

14.3 程序管理界面图14-3-1显示程序列表图14-3-2显示当前程序点击进入程序管理界面，点击菜单软键[LIB]，将列出系统中所有的程序(如图14-3-1所示)，在所列出的程序列表中选择某一程序名，点击将显示该程序（如图14-3-2所示）。

FANUC-0I系统操作说明一、开机1.机床电源开（在机床左侧）2.伺服电源开（机床操作面板绿色键）二、回原点1.将OFFSET刀具偏置中的G54数值、刀具补正、刀具摩耗都清零。

2.将模式选择旋钮放置在手动状态，手动方式将刀架往X、Z负方向移动使刀架离卡盘的距离大于30—50㎜3.将模式选择旋钮放置在回原点状态，按住X+、Z+不放，此时机床自动回原点（CRT显示机械坐标为X350 Z300）三、编辑程序1.将模式选择旋钮放置在编辑状态2.按PROG程序按钮3.写程序号Oxxx x→INSERT4.按EO B程序结束符号→INSERT5.编写程序四、检验程序1.RESET[复位] →将光标放到程序号上2.将模式选择旋钮放置在手动状态，卡盘夹紧工件,指示灯亮，关闭防护门3.将模式选择旋钮放置在自动状态4.将机床轴锁开关打开（此时机床进给锁住）★千万不能忘5.按图形键GRAPH→设置参数→加工图6.按循环启动键7.再次按图形键GRAPH★注意：1.轨迹模拟后机床进给锁住，报警信号闪烁是正常现象2.模拟结束后，关闭机床轴锁开关，再次回原点（否则自动加工时会出错）五、输入工件坐标系和摩损量1. 将模式选择旋钮放置在手动状态，装刀具（铣床装卡盘与工件，校正工件）2. 车床主轴反转（铣床主轴正转）3. 调整转速4. 车端面→X正方向推出5. OFFSET（刀具编制）打开→形状（铣床为坐标系）→G 01→光标放到Z坐标上6. 写Z0→按“测量”软键7. 车外圆→Z正方向退出→主轴停8. 测量工件外圆直径（例：￠39.7）9. OFFSET（刀具编制）打开→形状→G 01→光标放到X坐标上10. 写工件直径（X39.7）→按“测量”软键11. OFFSET（刀具编制）打开→摩耗→M 01→光标放到X坐标上→写入0.5(铣床将刀具半径补偿4.1输入)六、自动加工1.选加工程序，RESET，将光标移到程序号上2.将模式选择旋钮放置在自动状态3.卡盘夹紧工件，关闭防护门4.单段开关打开5.将进给、快速倍率调低6.按循环启动键7.一个循环结束后，单段开关关闭8.按循环启动，自动加工。

FANUC0iD与0iF系统配置及兼容性区别《0iD与0iF系统配置对比》
0i-MF Type 1说明
0i-MF Type 3说明
0i-MF Type 5说明
0i-TF Type 1说明
0i-TF Type 3说明
0i-TF Type 5说明
0i-F 机械组概念
具有多路径的系统，某些具有相同功能或加工同一零件的路径可以形成机械组。

·同一机械组之间共享数据
·机械组中某一路径发生报警时，机械组中所有路径都会停止
0i-F系列LOADER轴订货说明
IO & SDU 区别
αi-B放大器
βiSVSP-B放大器
βiSV-B单体放大器
αi-B/βi-B电机
《0iD与0iF系统兼容性说明》硬件兼容性说明
软件兼容性说明
应用软件兼容性说明
使用以下PC应用软件时，需满足版本要求才可以支持0i-F系列系统
以上内容参考来源：北京FANUC。

精心整理C-0i数控系统操作面板和手动操作面板如图所示（1）MODESELECT（方MDI操作画页(MODE)则Z2（1”（快方式无法进行精确的尺寸调整，当移动量大时可采用此方法。

（2）微调：本机床系统的微调需使用手轮来操作。

将方式开关置为“手轮”方式档。

再在手轮中选择移动轴和进给增量，按“逆正顺负”方向旋动手轮手柄，则刀具主轴相对于工作台向相应的方向移动，移动距离视进给增量档值和手轮刻度而定，手轮旋转360º，相当于100个刻度的对应值。

3．MDI程序运行（1）置手动操作面板上的方式开关于MDI运行方式。

（2）按数控面板上的“PROG”功能键。

屏幕显示如图所示。

当前各指令模态也可在此屏中查看出。

（3）在输入缓冲区输入一段程序指令，并以分号（EOB）结束，然后按INSERT（插入）键，程序内容即被加到番号为O0000的程序中。

本系统中MDI方式可输入执行最多6行程序指令，而且在MDI程序指令中可调用已经存储的子程序或宏程序。

MDI程序在运行以前可编辑修改，但不能存储，运行完后程序内容即被清空。

若用M99作结束，则可重新运行该MDI程序。

（4）程序输入完成后，按“循环启动”键即可实施MDI运行方式。

4．程序输入及调试1）．程序的检索和整理程序的检索是用于查询浏览当前系统存贮器内都存有哪些番号的程序，程序整理主要用于对系统内部程序的管理，如删除一些多余的程序。

（1）将手动操作面板上的工作方式开关置编辑（EDIT）或自动挡，按数控面板上的程序（PROG）键显示程序画面。

（2）输入地址“O”和要检索的程序号，再按[OSRH]软键，检索到的程序号显示在屏幕的右上角，若没有找到该程序，即产生“071”的报警。

再按[OSRH]软键，即检索下一个程序。

在自动运（3（4“070”已不后2（①先根据程序番号检索的结果，选定某一还没有被使用的程序番号作为待输程序番号（如后按插入（程序显示画页各具体的程序行就可在其后输入。

发那科0ID数控系统快捷入门发那科0ID系统主要配备在经济适用型机床上，能够满足一般机械加工行业的要求。

在设备发生故障后一般要求维修人员能够及时维修好设备，以便提高经济效益，文章将从硬件连接、系统工作通道、I/O link分配、数据备份、PMC程序入手，带领对该系统不熟悉的维修人员入门，了解该系统，掌握0ID数控系统的维修。

标签：硬件连接；I/O link分配；数据备份；PMC程序数控机床的应用越来越广泛，其加工柔性好、精度高、生产效率高，具有很多的优点。

但由于技术越来越先进、复杂，对维修人员的素质要求很高，要求维修人员具有较深的专业知识和丰富的维修经验，在数控机床出现故障才能及时排除，数控系统维修是一门应用技术，需要维修人员能够正确理解系统后才能快速便捷的完成维修，发那科0ID系统将在一段时间内成为经济型数控设备主打配套数控系统，文章将从硬件连接、系统工作通道、I/O link分配、数据备份、PMC 程序应用这几个方面进行讲述其原理，以便正确理解发那科0ID系统。

1 硬件连接一个完整的发那科数控系统的必备硬件包含CNC、电源模块、伺服放大器、伺服电机、I/O link板路五大类，加之辅助的液压、电气配件组成一完整的控制系统，实现各个轴的运动。

CNC是整个数控系统的大脑，通过FSSB光缆发出各种指令控制各个伺服轴发出脉冲，伺服电机接收到脉冲后旋转响应的转速，一般数控系统采用全闭环（一般采用外编）或半闭环控制（采用编码器），提高系统的稳定性能和精准性。

电源模块是数控系统的动力供应部件，将电网中的200V三相交流电整流成直流电，通过直流母排将其输送至各个伺服电机，电源模块的功率决定了各个伺服电机的功率，因此在设计使用数控系统的时候要特别注意电源模块的容量。

伺服电机与模块一般有α与β系列，两者在功能上无明显区别，其主要区别在于价格上有明显区别，α系列因其材料优于β系列故而价格较高，因此在后续采购设备时候如果技术协议中要求的是α系列则要求必须采用α系列。

1、准备一张CF卡，CF转PCMCIA CF适配器一个，多合一读卡器一个，见下图：2、把CF插入读卡器，在电脑上格式化成FAT 格式，又插入CF适配器，再把带CF卡的适配器插入CNC左侧存储卡插槽，见下图：3、选择MDI状态，按，按【设置】出现下图，移动光标到图中I/O通道，修改数据为4，见下图：4、CNC参数备份：选择【EDIT】，按，出现下图，按【参数】→【操作】→【输出】→【全部】→【执行】，备份出的文件名为【CNC-PARA,TXT】。

这个参数不含9000号参数。

5、SV_SP_ID备份：选择【EDIT】，按，按扩展【➢】出现下图，按【伺服或主轴】→【操作】→【输出】→【执行】，备份出的文件名为【SV_SP_ID.TXT】。

6、SYS-CONF备份：选择【EDIT】，按，按扩展【➢】出现下图，按【系统】→【操作】→【输出】→【执行】，备份出的文件名为【SYS-CONF.TXT】。

7、PMC备份：选择【EDIT】，按，按扩展【➢】出现下图，按【PMCMNT】→【I/O】，移动光标到【顺序程序或者参数】，按右下角【文件名】，当文件名框中出现文件名，按【执行】，备份出的PMC文件名为【PMC1－LAD.000】，PMC参数文件名为【PMC1_PRM.001】。

8、用户SRAM数据备份：a、断电情况下，按住屏幕下面右边2个软键不放（见下图）：b、启动系统电源，等CNC 画面上显示出FROM ID 等后，松开按键，即可显示SYSTEM MONITOR画面，见下图。

c、通过软键［UP］(向上)［DOWN］(向下)选择6.SYSTEM DATA SAVE（向存储卡备份数据）；d、按下软键［SELECT］，进入下图；e、通过软键［UP］(向上)［DOWN］(向下)选择.1.SRAM BACKUP ( CNC -> MEMORY CARD )，按【YES】，开始备份数据。

备份的文件名为【SRAM_BAK.001】，不能在电脑上打开，这个文件包含了：1、系统参数(含9000以后)2、螺距误差补偿值3、加工程序4、宏程序5、刀具补偿值6、工件坐标系参数7、PMC 参数。

FANUC 0i（-mate）-D数控车床功能调试一、数控系统参数的全清FANUC 0i（-mate）-D数控系统是利用1.进入IPL 监控器画面：IPL 监控器通过如下操作而启动；（1）同时按下MDI 键[．]和[－]，接通电源；（2）出现IPL监控器画面及“IPL MENU”（即，IPL菜单），如图1-1所示。

图1-1 IPL 监控器画面2.从上述“IPL MENU”菜单中选择“3”，则出现如图1-2的显示画面；在此画面中选择某项菜单，则将清除所选中的个别文件，进行格式化处理。

图1-2 个别文件的清除画面3. 在图1-2所示的菜单中选择要操作的项。

如要清空系统参数，则用MDI 键盘键“1”→按键；4. 则显示器上会出现“CLEAR FILE OK ? (NO=0，YES=1)”的提问；5. 如果想清空参数则键入“1”时；如果不想清空参数，则键入“0”表示中止操作。

6. 若要继续清除其它文件时，重复第3～5步骤的操作；7. 若想结束操作并返回上一级菜单画面（图1-1）时，请键入“0”。

也可以直接下电再重新上电，以便于检查系统参数是否全清。

二、数控系统参数设置数控系统正常运行的重要条件是必须保证各种参数的正确设定，不正确的参数设置与更改，可能造成严重的后果。

因此，必须理解参数的功能，熟悉设定值，详细内容参考《参数说明书》。

1. 显示参数的操作（1）按MDI 面板上的【SYSTEM 】功能键数次或者按【SYSTEM 】功能键一次，再按〖参数〗软键，选择参数画面，见图2-1。

图2-1 参数画面（2）参数画面由多页组成，可用光标移动键或翻页键，寻找相应的参数画面，也可由键盘输入要显示的参数号，然后按下〖号搜索〗软健，显示指定参数所在的页面，此时光标位于指定参数的位置。

2．用MDI设定参数（1）在操作面板上选择MDI方式或急停状态。

（2）按下【OFS/SET】功能键，再按〖设定〗软键，可显示“设定”画面的第一页。
