盘根的使用与更换盘根也叫密封填料，通常由较柔软的线状物编织而成，通过截面积是正方形的条状物填充在密封腔体内，从而实现密封。
填料密封最早是以棉麻等纤维塞在泄漏通道内来阻止液流泄漏，主要用作提水机械的轴封。
由于填料来源广泛，加工容易，价格低廉，密封可靠，操作简单，所以沿用至今。
现在盘根主要以石墨、各种纤维为主要材料，根据不同的要求，采用碳纤维、铜丝、304、316L、茵苛镍合金丝等材料加强。
盘根密封原理盘根之所以能起到密封的作用，其原理主要在于轴承效应和迷宫效应。
盘根的轴承效应是指在盘根填料和轴之间，会因为张力的作用形成一层液膜，使盘根填料和轴形成类似于滑动轴承的关系，这样盘根填料和轴就不会因为过度摩擦而出现磨损。
盘根的迷宫效应则是指，轴的表面平整程度无法达到围观水平，盘根和轴只能部分贴合而做不到完全贴合，在盘根和轴之间永远存在着极为微小的间隙，这些间隙就形成了迷宫带，介质在其中被多次节流，而达到密封的作用。
现在盘根被广泛用于离心泵、压缩机、真空泵、搅拌机和船舶螺旋桨的转轴密封、活塞泵、往复式压缩机、制冷机的往复运动轴封，以及各种阀门阀杆的旋动密封等。
盘根工作原理轴表面在微观情况下非常不平整，与盘根只能部分贴合。
所以盘根和轴之间存在微小的间隙，就像迷宫一样。
介质在迷宫被多次截流，从而达到密封作用。
盘根填料对材料的要求：盘根填料所选择的制造材料，决定了盘根的密封效果，一般来说盘根制造材料要受工作介质温度、压力及酸碱度的限制，且盘根所工作的机械设备的表面粗糙程度、偏心及线速度等，也会对盘根的材质选择有所要求。
盘根材料无论如何选择，都会具备一些基本的材质特点。
盘根的制造材料应具备较好的化学稳定性、耐温性和不渗透性，以适应大部分的工作介质。
同时，盘根材料要有较好的弹性及自润滑能力，且盘根的材料应价格适当、便于制造。
安装1、密封盘根安装前的准备去除旧填料检查填料箱是前期安装准备的关键之处。
配填料前先将旧填料用专用工具全部取出，把填料箱擦干净观察填料箱各部位有无损伤偏心等缺陷，损伤的阀杆，轴套和填料箱都能影响盘根性能。

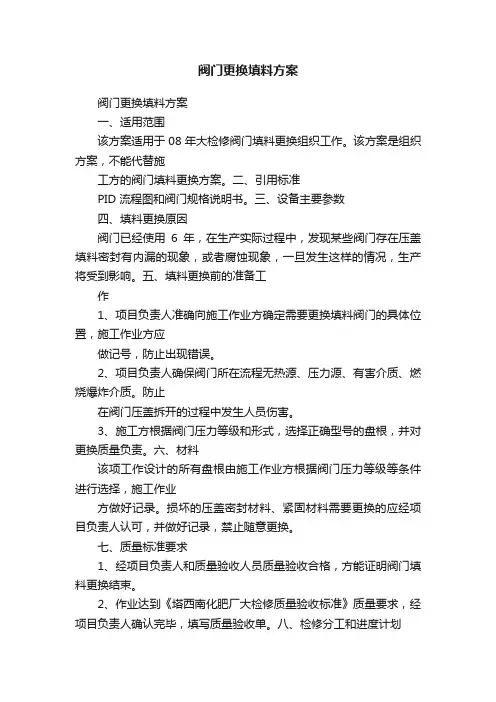

阀门更换填料方案阀门更换填料方案一、适用范围该方案适用于08年大检修阀门填料更换组织工作。
该方案是组织方案，不能代替施工方的阀门填料更换方案。
二、引用标准PID 流程图和阀门规格说明书。
三、设备主要参数四、填料更换原因阀门已经使用6年，在生产实际过程中，发现某些阀门存在压盖填料密封有内漏的现象，或者腐蚀现象，一旦发生这样的情况，生产将受到影响。
五、填料更换前的准备工作1、项目负责人准确向施工作业方确定需要更换填料阀门的具体位置，施工作业方应做记号，防止出现错误。
2、项目负责人确保阀门所在流程无热源、压力源、有害介质、燃烧爆炸介质。
防止在阀门压盖拆开的过程中发生人员伤害。
3、施工方根据阀门压力等级和形式，选择正确型号的盘根，并对更换质量负责。
六、材料该项工作设计的所有盘根由施工作业方根据阀门压力等级等条件进行选择，施工作业方做好记录。
损坏的压盖密封材料、紧固材料需要更换的应经项目负责人认可，并做好记录，禁止随意更换。
七、质量标准要求1、经项目负责人和质量验收人员质量验收合格，方能证明阀门填料更换结束。
2、作业达到《塔西南化肥厂大检修质量验收标准》质量要求，经项目负责人确认完毕，填写质量验收单。
八、检修分工和进度计划1、施工作业方负责阀门填料的更换工作。
2、项目负责人负责阀门填料的内外部联系和协调工作。
3、项目负责人确保阀门所在流程是安全流程，不会造成人员伤害。
4、项目负责人负责阀门相关技术数据的提供工作。
九、验收经项目负责人和质量验收人员质量验收合格，方能证明阀门填料更换结束。
项目负责人必须确定密封件和紧固件符合规定要求，检修单位填写质量验收单。
十、文字记录1、检修计划2、工艺系统处理置换方案3、检修前交接单4、开工单5、检修记录6、检修验收单7、检修后交接单8、变更单9、投用方案 10、HSE 例卷十一、风险评估与削减措施1. 风险评估1.1作业时有可能踩踏到附近压力表、温度计、仪表管线等仪表设施，造成仪表信号中断，严重时影响装置开车。
阀门盘根更换注意事项
在更换阀门盘根时，应注意以下事项：
取出旧盘根：首先应将原有的盘根全部挖出，确保没有残留。
盘根形状：对于石棉盘根，应先用榔头将其按间隙要求打造成扁形。
浸湿盘根：在装盘根前，可以先将其在汽油中浸湿，以便于安装。
斜面吻合：盘根的两端斜面应与轴承正好吻合，既不能太短也不能过长。
斜面错位：盘根每段的斜面方位要错位，以避免在阀杆旋转时产生干涉。
法兰松紧：法兰不宜过紧，要注意保持平衡，避免对阀杆造成过大的压力。
压入方式：更换盘根时，应一圈一圈地压入，每圈的接缝以30°-45°为宜，接缝间应错开120°-180°。
填料高度：盘根的高度应考虑压盖继续压紧的余地，填料室的总深度一般为80-90%。
压紧均匀：在压紧填料时，应转动阀杆，拧紧压盖时要用力均匀，避免倾斜。
松紧一致：更换盘根时要注意每道盘根上下松紧一致，避免下松上紧，保持一定的紧余量。
剪切角度：如果使用石棉绳盘根，应避免一条龙，每道盘根要剪成45度角，每周相错120度。

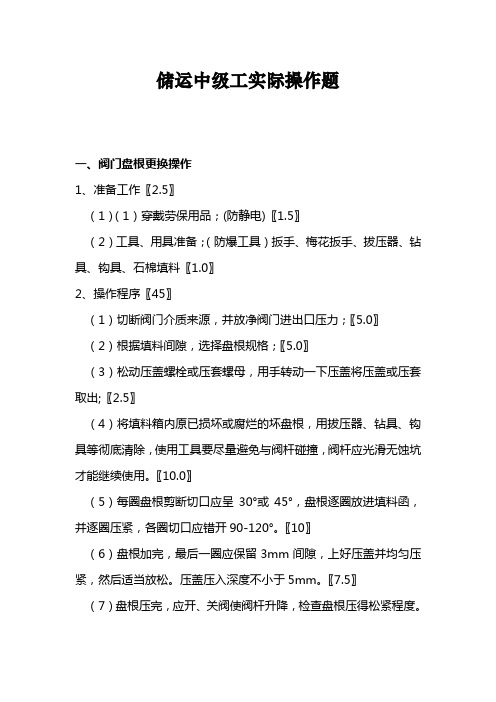

储运中级工实际操作题一、阀门盘根更换操作1、准备工作〖2.5〗（1）（1）穿戴劳保用品；(防静电)〖1.5〗（2）工具、用具准备；（防爆工具）扳手、梅花扳手、拔压器、钻具、钩具、石棉填料〖1.0〗2、操作程序〖45〗（1）切断阀门介质来源，并放净阀门进出口压力；〖5.0〗（2）根据填料间隙，选择盘根规格；〖5.0〗（3）松动压盖螺栓或压套螺母，用手转动一下压盖将压盖或压套取出;〖2.5〗（4）将填料箱内原已损坏或腐烂的坏盘根，用拔压器、钻具、钩具等彻底清除，使用工具要尽量避免与阀杆碰撞，阀杆应光滑无蚀坑才能继续使用。
〖10.0〗（5）每圈盘根剪断切口应呈30°或45°，盘根逐圈放进填料函，并逐圈压紧，各圈切口应错开90-120°。
〖10〗（6）盘根加完，最后一圈应保留3mm间隙，上好压盖并均匀压紧，然后适当放松。
压盖压入深度不小于5mm。
〖7.5〗（7）盘根压完，应开、关阀使阀杆升降，检查盘根压得松紧程度。
遇阀门开关困难，应调整压盖螺丝。
〖5.0〗3、收尾工作〖2.5〗（1）收拾工具〖1.5〗（2）操作时间是否在30分钟内。
〖1.0〗二、拆卸输油管线法兰1、准备工作〖3〗（1）穿戴劳保用品〖2〗（2）工具：梅花扳手、撬杆、刮刀、容器〖1〗2、操作〖45〗（1）拆卸法兰前应将管内的介质扫净，并放空管内剩余压力。
〖10〗（2）站在上风方向，从下至上间隔逐个松开法兰螺丝。
〖15〗（3）松开的螺丝按要求摆放整齐〖10〗（4）撬开法兰，注意作业人员不要正对法兰〖10〗3、收尾工作〖2〗（1）收拾工具，清理现场〖1〗（2）操作时间是否在50分钟内。
〖1〗三、盲板的安装1、准备工作〖3〗（1）穿戴劳保用品〖2〗（2）工具：梅花扳手、撬杆、盲板、垫片、密封胶〖1〗2、操作〖45〗（1）拆卸法兰前应将管内的介质扫净，并放空管内剩余压力〖5〗（2）站在上风方向，从下至上松开法兰螺丝。
松开的螺丝按要求摆放整齐。
高压阀门密封盘根的选用与更换发布时间：2021-11-06T03:58:04.039Z 来源：《探索科学》2021年9月下18期作者：杨沛霖[导读] 高压阀门密封盘根具有很好的密封效果，并且耐高温、高压。
但是，随着系统运行时间的增加，就会在一定程度上造成盘根磨损，致使盘根盒漏油，如果不对其及时进行处理，油会沿着井口采油树淌到地面，造成环境污染，增加了员工的劳动强度。
一口井加盘根时间大约在1h左右，稍有不慎就会造成盘根盒丝扣损坏和操作人员伤害，存在隐性的安全风险。
为了不影响抽油机井时率和产量，就需要根据实际要求选用合适的高压阀门密封盘根，并且要及时做好更换工作。
新疆中泰化学新鑫科技股份有限公司杨沛霖新疆昌吉州阜康市 831500摘要：高压阀门密封盘根具有很好的密封效果，并且耐高温、高压。
但是，随着系统运行时间的增加，就会在一定程度上造成盘根磨损，致使盘根盒漏油，如果不对其及时进行处理，油会沿着井口采油树淌到地面，造成环境污染，增加了员工的劳动强度。
一口井加盘根时间大约在1h左右，稍有不慎就会造成盘根盒丝扣损坏和操作人员伤害，存在隐性的安全风险。
为了不影响抽油机井时率和产量，就需要根据实际要求选用合适的高压阀门密封盘根，并且要及时做好更换工作。
鉴于此，本文立足于高压阀门盘根的性能要求，对高压阀门密封盘根的选用和更换展开如下探讨。
关键词：高压阀门盘根选用盘根更换 1.高压阀门盘根的性能要求（1）密封盘根编织致密。
介质对大部分的纤维都存在渗透性，编织致密的盘根机械性能强，能够很好地防止介质的渗透以及对盘根的破坏。
（2）抗磨损能力强、密封周期长。
盘根要紧密的贴紧阀杆，才能防止介质的外漏，但是盘根对阀杆的压力越大，产生的磨损就越厉害，因此盘根要有非常好的抗磨损能力，即使应用于压力很高，开关很频繁的阀门中也不至于产生严重的磨损。
（3）自润滑性能好、不影响阀门的开关。
盘根耐磨性强，能够保证阀门开关频繁时盘根不会产生严重的磨损，但是盘根依然对阀杆的往复运动产生巨大的阻力，因此要保证盘根的润滑性，这样也可以有效的减缓盘根和阀杆的磨损[1]。

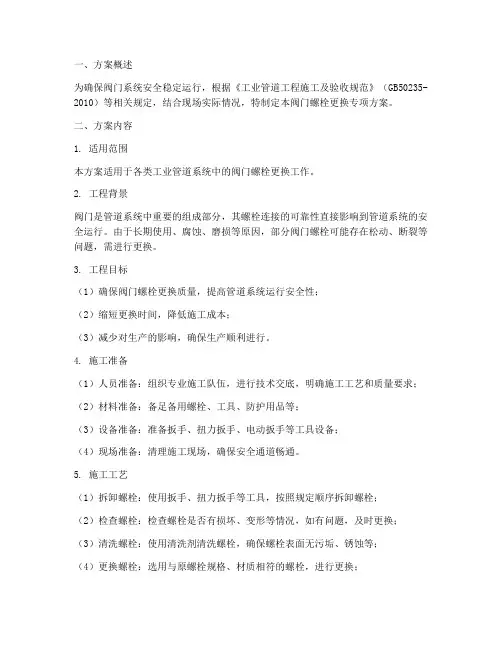

一、方案概述为确保阀门系统安全稳定运行，根据《工业管道工程施工及验收规范》（GB50235-2010）等相关规定，结合现场实际情况，特制定本阀门螺栓更换专项方案。
二、方案内容1. 适用范围本方案适用于各类工业管道系统中的阀门螺栓更换工作。
2. 工程背景阀门是管道系统中重要的组成部分，其螺栓连接的可靠性直接影响到管道系统的安全运行。
由于长期使用、腐蚀、磨损等原因，部分阀门螺栓可能存在松动、断裂等问题，需进行更换。
3. 工程目标（1）确保阀门螺栓更换质量，提高管道系统运行安全性；（2）缩短更换时间，降低施工成本；（3）减少对生产的影响，确保生产顺利进行。
4. 施工准备（1）人员准备：组织专业施工队伍，进行技术交底，明确施工工艺和质量要求；（2）材料准备：备足备用螺栓、工具、防护用品等；（3）设备准备：准备扳手、扭力扳手、电动扳手等工具设备；（4）现场准备：清理施工现场，确保安全通道畅通。
5. 施工工艺（1）拆卸螺栓：使用扳手、扭力扳手等工具，按照规定顺序拆卸螺栓；（2）检查螺栓：检查螺栓是否有损坏、变形等情况，如有问题，及时更换；（3）清洗螺栓：使用清洗剂清洗螺栓，确保螺栓表面无污垢、锈蚀等；（4）更换螺栓：选用与原螺栓规格、材质相符的螺栓，进行更换；（5）拧紧螺栓：使用扭力扳手，按照规定扭矩拧紧螺栓；（6）检查螺栓：检查螺栓是否拧紧到位，确保连接牢固。
6. 质量控制（1）选用合格螺栓，确保材质、规格、性能符合要求；（2）严格按施工工艺进行操作，确保螺栓更换质量；（3）加强施工过程中的质量检查，发现问题及时处理；（4）做好施工记录，为后续维护提供依据。
7. 安全措施（1）施工人员必须佩戴安全帽、防护眼镜、手套等防护用品；（2）高处作业时，必须系好安全带，确保安全；（3）施工区域设置警示标志，防止误入；（4）施工过程中，严格遵守操作规程，确保安全。
三、结语本方案旨在指导阀门螺栓更换工作，确保管道系统安全稳定运行。
精心整理储运中级工实际操作题一、阀门盘根更换操作1、准备工作〖2.5〗（1）（1）穿戴劳保用品；(防静电)〖1.5〗（2棉填料〖1.0〗2、操作程序〖45〗（1（2）根据填料间隙，选择盘根规格；〖（3〗（410.0〗（5（6（7）盘根压完，应开、关阀使阀杆升降，检查盘根压得松紧程度。
遇阀门开关困难，应调整压盖螺丝。
〖5.0〗3、收尾工作〖2.5〗（1）收拾工具〖1.5〗（2）操作时间是否在30分钟内。
〖1.0〗二、拆卸输油管线法兰1、准备工作〖3〗（1）穿戴劳保用品〖2〗（2）工具：梅花扳手、撬杆、刮刀、容器〖1〗2、操作〖45〗（1）拆卸法兰前应将管内的介质扫净，并放空管内剩余压力。
〖10〗（2（3）松开的螺丝按要求摆放整齐〖10〗（43、收尾工作〖2〗（1）收拾工具，清理现场〖1〗（21（1（21〗2、操作〖（15〗（2）站在上风方向，从下至上松开法兰螺丝。
松开的螺丝按要求摆放整齐。
〖5〗（3）撬开法兰，清理法兰面，环形槽（也称水线）要显露出来〖10〗（4）穿上部分螺丝后，放入盲板，在盲板两面放入新垫片。
〖10〗（5）垫片要放正，然后对角拧紧法兰，拧紧时用力要均匀，圆周各处间隙大小要一样。
〖12.5〗（6）清理工作场地〖2.5〗3、收尾工作〖2〗（1）收拾工具〖1〗（2）操作时间是否在50分钟内。
〖1〗四、油罐机械呼吸阀的检查维护〖50〗答：1、准备工作〖3〗（1）穿戴劳保用品〖2〗（2）工具：1〗2、操作〖45〗（1）呼吸阀检查：阀盘与阀座接触面〖况〖5（25〗、阀壳衬垫紧固，必（3 2.5〗3（1（2。
阀门更换盘根的步骤
嘿，朋友们！今天咱就来讲讲阀门更换盘根的那些事儿。
你可别小瞧这盘根，它就像是阀门的小卫士，要是出了问题，那可不得了！
首先呢，得把阀门给关上，这就好比是要给小卫士来个“大体检”前得先让它歇会儿呀。
然后把压盖螺栓松开，就像是解开小卫士身上的“束缚带”。
接下来，小心地把压盖取下来，这时候就像是打开了一个神秘的盖子。
哎呀，你瞧，旧的盘根就露出来啦！就好像是小卫士身上穿旧了的衣服。
咱得把它慢慢地、轻轻地取出来，可别弄伤了周围的零件哦。
取出来之后，就该给它换新衣服啦！把新的盘根按照正确的方向和顺序放进去，这可得仔细着点儿，就跟给宝贝穿新衣服一样，得整整齐齐的。
放好盘根后，再把压盖给安回去，就像给小卫士重新穿上了那件“盔甲”。
然后呢，紧固压盖螺栓，可别太紧也别太松哦，这就像是给小卫士调整“装备”的合适度。
最后，打开阀门试试，看看这个小卫士是不是又精神抖擞地开始工作啦！
说起来简单，做起来可得细心呢！就好像是在呵护一个小宝贝一样。
要是不小心弄错了一步，那可就麻烦啦，就好比是小卫士闹脾气不工
作了。
所以啊，每一步都得认真对待，不能马虎。
你想想，要是盘根没换好，阀门出了问题，那后果不堪设想啊！水呀、气呀到处乱跑，那可就乱套啦！所以说，更换盘根虽然看起来是
个小活儿，但也是至关重要的呀！
大家在更换的时候，可别着急，慢慢来，保证每一步都做到位。
这样，咱们的阀门就能一直好好工作，为我们服务啦！怎么样，是不是
觉得这事儿还挺有意思的？快去试试吧！。
