13机电实践(电工仪表与测量试卷)《电工仪表与测量》上学期期中考试试卷3分，共60分）、用指针式万用表的欧姆档测量电阻，为了测量结果准确，表针偏转位置应当在刻度标尺的( )。
、l／5左右 B、4／5左右、满刻度处 D、1／2左右、应用磁电系电流表测量直流大电流，可以采用( )的方法扩大量程。
并联分流电阻 B串联电阻应用电流互感器 D调整反作用弹簧、直流电压表的分压电阻必须与其测量机构（）。
A，断开 B．串联 C．并联 D．短路、就对被测电路的影响而言，电压表的内阻( )。
、越大越好 B、越小越好、适中为好 D、大小均可、万用表的欧姆调零钮应当在( )将指针调整至零位。
A测量电压或电流前 B测量电压或电流后 C换档后测量电阻前 D测量电阻后、应用磁电系电压表测量直流高电压，可以( )扩大量程。
A、并联电阻B、串联分压电阻C、应用电压互感器D、调整反作用弹簧、用万用表倍率×lk档测量电阻，指针指示500，则被测电阻为( )Ω。
、50V B、500 C、5000 D、50000、测量仪表的基本误差是由于( )的原因引起的。
A、制造上B、读数方法不正确C、外电场、外磁场干扰D、环境温度不符要求、用万用表100Ω档测量80Ω的电阻，该万用表满刻度值为500Ω，则指针指示值为( )。
、80Ω B、100Ω C、400Ω D、500Ω、电工仪表的精确度等级用( )表示。
、引用相对误差 B、绝对误差C、示值相对误差D、真值相对误差、磁电系仪表的( )是最脆弱的环节。
、永久磁铁 B、可动线圈 C、游丝 D、指针（）测量法。
．直接 B．间接 C.替换 D．比较、由于测量方法不完善或测量条件不稳定而造成的误差是（）A．系统误差 B．附加误差C．相对误差 D．引用误差14、选择仪表的准确度时，要求（）。
A．越高越好 B．越低越好 C．无所谓 D．根据实际测量的需要选择 15、消除系统误差的方法不采用（）。
A．对度量器、测量仪器仪表进行校正 B．消除产生误差的根源C．采用特殊的测量方法D．增加重复测量次数16．磁电系仪表的特点之一是( )。
机电一体化技术期中考试题（答案）第一篇：机电一体化技术期中考试题(答案)《机电一体化技术》课程期中考试题1.一个典型的机电一体化系统应包含哪几个基本要素？机电一体化系统，应包含以下几个基本要素：机械本体、动力与驱动部分、执行机构、传感测试部分、控制及信息处理部分。
我们将这些部分归纳为：结构组成要素、动力组成要素、运动组成要素、感知组成要素、智能组成要素；这些组成要素内部及其之间，形成通过接口耦合来实现运动传递、信息控制、能量转换等有机融合的一个完整系统。
2.分析机电一体化技术的组成及相关关系？机电一体化系统是多学科技术的综合应用，是技术密集型的系统工程。
其技术组成包括：机械技术、检测技术、伺服传动技术、计算机与信息处理技术、自动控制技术和系统总体技术等。
现代的机电一体化产品甚至还包含了光、声、化学、生物等技术等应用。
3.机电一体化对机械系统的基本要求是什么？机电一体化系统的机械系统与一般的机械系统相比，除要求较高的制造精度外，还应具有良好的动态响应特性，即快速响应和良好的稳定性。
4.机电一体化机械系统的三大主要机构是什么？（1）传动机构、（2）导向机构、（3）执行机构5.机电一体化系统中，机械传动的功能是什么？机电一体化机械系统是由计算机信息网络协调与控制的，用于完成包括机械力、运动和能量流等动力学任务的机械及机电部件相互联系的系统。
其核心是由计算机控制的，包括机械、电力、电子、液压、光学等技术的伺服系统。
它的主要功能是完成一系列机械运动，每一个机械运动可单独由控制电动机、传动机构和执行机构组成的子系统来完成，而这些子系统要由计算机协调和控制，以完成其系统功能要求。
机电一体化机械系统的设计要从系统的角度进行合理化和最优化设计。
机电一体化系统的机械结构主要包括执行机构、传动机构和支承部件。
在机械系统设计时，除考虑一般机械设计要求外，还必须考虑机械结构因素与整个伺服系统的性能参数、电气参数的匹配，以获得良好的伺服性能。
1、可编程控制器不是普通的计算机，它是一种（）。
A、单片机B、微处理器C、工业现场用计算机D、微型计算机2、世界上公认的第一台PLC是（）年美国数字设备公司研制的。
A、1958B、1969C、1974D、19803、PLC中专门用来接受外部用户输入的设备，称（）继电器。
A、辅助B、状态C、输入D、时间4、PLC程序编写有（）方法.A、梯形图和功能图B、图形符号逻辑C、继电器原理图D、卡诺图5、可编程控制器的梯形图采用（）方式工作.A、并行控制B、串行控制C、循环控制D、连续扫描6、在PLC梯形图编程中,并联触点块串联指令为（）.A、LDB、ORC、ORBD、ANB7、在PLC梯形图编程中,触点应画在（）上。
A、垂直线B、水平线C、串在输出继电器后面D、直接连到右母线8、在FX2N系列的基本指令中，（）指令是不带操作元件的。
A、ORB、ORIC、ORBD、OUT9、PLC程序中的END指令的用途是（）。
A、程序结束,停止运行B、指令扫描到端点，有故障C、指令扫描到端点,将进行新的扫描D、程序结束、停止运行和指令扫描到端点、有故障10、（）为栈操作指令,用于梯形图某接点后存在分支支路的情况。
A、MC、MCRB、OR、ORBC、AND、ANB D、MPS、MRD、MPP二、选择题（20分）1、可编程控制器的硬件由（）组成。
A、CPUB、存储器C、输入/输出接口D、电源E、编程器2、在PLC梯形图编程中,常用到触点块连接指令（）。
A、MPS、MR、MPPB、ORC、ORBD、ANBE、MC、MCR3、可编程控制器的控制技术将向（）发展。
A、机电一体化B、电气控制C、多功能网格化D、大型化E、液压控制4、可编程控制器一般采用的编程语言有（）。
A、梯形图B、语句表C、功能图D、高级语言E、汇编语言5、PLC的指令语句表达形式是由（）组成。
A、程序流程图B、操作码C、参数D、梯形图E、标识符6、PLC的输出类型有（）等输出形式.A、继电器输出B、双向晶闸管输出C、晶体管输出D、二极管输出E、光电耦合器输出7、可编程控制器的主要技术性能包括（）。

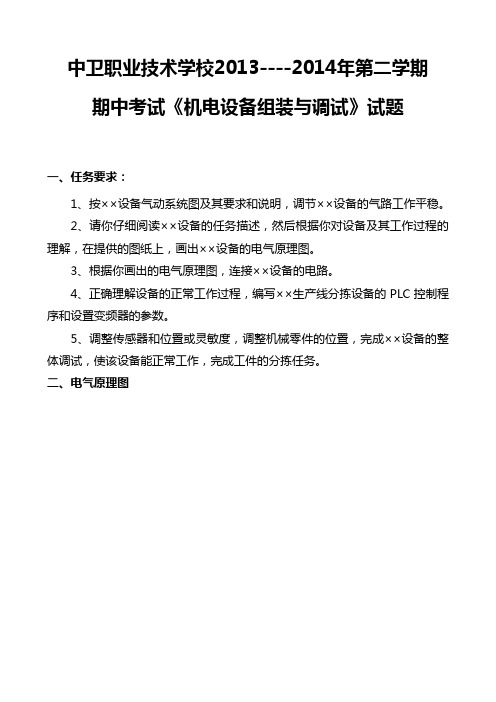

中卫职业技术学校2013----2014年第二学期期中考试《机电设备组装与调试》试题一、任务要求：1、按××设备气动系统图及其要求和说明，调节××设备的气路工作平稳。
2、请你仔细阅读××设备的任务描述，然后根据你对设备及其工作过程的理解，在提供的图纸上，画出××设备的电气原理图。
3、根据你画出的电气原理图，连接××设备的电路。
4、正确理解设备的正常工作过程，编写××生产线分拣设备的PLC控制程序和设置变频器的参数。
5、调整传感器和位置或灵敏度，调整机械零件的位置，完成××设备的整体调试，使该设备能正常工作，完成工件的分拣任务。
二、电气原理图《机电设备组装与调试》考核评分表考评教师：机电专业《机电设备组装与调试》题签一任务描述：xxx设备是一套工件识别及分拣装置，其结构如下图所示，1-光电传感器 2-落料口 3-平皮带 4-滑道 5-电感式传感器 6-光纤传感器 7-联轴器8-直流电机 9-磁性开关 10-气缸 11-光纤放大器 12-节流阀 13-双电控电磁阀 14-消声器设备工作情况如下：(一) 设备的启动给设备送电，设备应处于初始位置。
设备处于初始位置后，指示灯黄灯以每秒1次的闪烁作出提示。
初始要求是：急停按钮处于复位位置，气缸A、B和C的活塞杆均处于缩回状态，皮带输送机静止不动。
设备在满足初始要求的情况下，按下启动按钮SB1，指示灯绿灯亮。
此时，可以放入工件。
（二）正常工作当指示灯绿灯亮后，从进料口放入工件。
工件放在传送带上，皮带输送机的电动机的运行频率为30Hz，将工件输送到相对应的位置时，皮带输送机停止，相应的推料气缸动作，把工件推入相应的斜槽。
斜槽放工件的顺序是金属、白色、黑色。
处理结束后，指示灯红灯亮，此时可以继续放入工件。
（三）正常停止设备正常停止按停止按钮SB2。
电机期中试题及答案一、单项选择题（每题2分，共20分）1. 直流电机的工作原理是基于以下哪个效应？A. 电磁感应B. 电磁转矩C. 电磁制动D. 电磁感应与电磁转矩答案：B2. 交流电机的转子通常采用哪种材料？A. 硅钢片B. 铜线C. 铝线D. 非磁性材料答案：A3. 同步电机的转速与什么有关？A. 电源频率B. 转子磁场C. 负载大小D. 以上都不是答案：A4. 异步电机的转子转速与同步转速之间的关系是怎样的？A. 相等B. 略低C. 略高D. 无关答案：B5. 电机的启动电流通常比正常运行电流大，这是因为：A. 启动时转子静止B. 启动时负载较大C. 启动时电源电压较低D. 启动时电机效率较低答案：A6. 电机的过载保护通常采用哪种方式？A. 热继电器B. 断路器C. 熔断器D. 以上都是答案：D7. 电机的绝缘等级主要取决于：A. 电机的功率B. 电机的转速C. 电机的温升D. 电机的效率答案：C8. 电机的效率是指：A. 输出功率与输入功率的比值B. 机械功率与输入功率的比值C. 电功率与机械功率的比值D. 机械功率与电功率的比值答案：B9. 电机的额定功率是指：A. 电机在额定电压和额定电流下能够输出的最大功率B. 电机在额定电压和额定电流下能够承受的最大功率C. 电机在额定电压和额定电流下能够输出的最小功率D. 电机在额定电压和额定电流下能够承受的最小功率答案：A10. 电机的额定电压是指：A. 电机正常工作时的电压B. 电机启动时的电压C. 电机停止时的电压D. 电机短路时的电压答案：A二、多项选择题（每题3分，共15分）1. 下列哪些因素会影响电机的效率？A. 电机的材料B. 电机的制造工艺C. 电机的负载D. 电机的运行环境答案：ABCD2. 电机的保护措施包括：A. 过载保护B. 短路保护C. 过热保护D. 过压保护答案：ABCD3. 电机的启动方式有：A. 直接启动B. 星-三角启动C. 变频启动D. 软启动答案：ABCD4. 电机的调速方式包括：A. 变极调速B. 变频调速C. 变压调速D. 变流调速答案：ABCD5. 电机的绝缘材料应具备哪些特性？A. 高绝缘强度B. 高耐热性C. 高耐化学腐蚀性D. 高机械强度答案：ABCD三、填空题（每空1分，共20分）1. 电机的________是指电机在额定电压和额定频率下，能连续运行而不发生过热的最高转速。
![机电实践综合试题[1]](https://img.taocdn.com/s1/m/6d81edd384254b35eefd3494.png)
一、选择题1、用示波器同时观察两个平率较低的信号波形，应把显示方式置于（）。
A．交替 B．Y A C．Y A +Y B D．断续2、一个电热器接在10V的直流电源上，产生一定的热功率，把它改接到交流电源上，使产生的热功率是直流时的一半，则交流电压的有效值应是（）。
A．7.07A B．5V C．14V D．10V3、两根电热丝的额定值分别为220V、1kW和110V、600W，将它们并连接入110V 电源，若它们的阻值不变，则两电热丝消耗的总功率为（）。
A．1600W B．850W C．600W D．1100W4、在380V/220V低压供电系统中，人体同时接触到灯泡的两根电源线，承受的电压是（）。
A．220V B．380V C．311V D．600V5、下列关于常用单相电能表说法错误的是（）。
A.1、2接线柱接内部电流线圈B.3、4接线柱内部直接相连C.1、4接线柱接内部电压线圈D. 1、3接线柱接内部电流线圈6、用测电笔测不发光的白炽灯的两端，均不能使测电笔发光，则（）A.相线断B.中性线断C.相线、中性线均断D.相线、中性线均正常7、如图所示，某三相交流发电机各相绕组的电压表为220V，则电压表的读数为（）。
A.0VB.220VC.380VD.440V8、三相四线制供电线路的中性线上不准安装开关和熔断器的原因是（）。
A.中性线上无电流，不需要熔断器保护B.开关接通或断开时对电路无影响C.安装开关和熔断器使中性线的机械强度降低D.开关断开或熔体熔断后，三相不对称负载将承受三相不对称相电压，无法正常工作。
9、当点灯的电压自额定值下降20%时，电灯的实际功率则为额定功率的（）。
A.120%B.80%C.64%D.144%10、已知两个正弦量i1=10sin(314t-600)A, i2=10cos(314t-300)A,则（）A. i1超前i2 300B. i1滞后i2 300C. i1超前i2 900D. i1滞后i2 120011.用兆欧表测量变压器的绕组与铁心的绝缘电阻时，下列描述正确的是（）A. 绕组接兆欧表的L端，铁心接E端，均匀摇动手柄，指针稳定后再读数B. 绕组接兆欧表的L端，铁心接E端，均匀摇动手柄，指针无需稳定即可读数C. 铁心接兆欧表的L端，绕组接E端，均匀摇动手柄，指针稳定后再读数D. 铁心接兆欧表的L端，绕组接E端，均匀摇动手柄，指针无需稳定即可读数12．用钳形电流表测量交流电流时，被测导线在活动铁芯中绕三圈，则被测电流（）A.直接读数B.读数除以3C.读数乘以3D.无法读数13.不属于传感器组成元件的是（）A.敏感元件B. 测量仪表C. 传感元件D. 转换电路14．广泛应用于电冰箱压缩机中的是（）A.单相电阻起动异步电动机B. 单相电容起动异步电动机C. 单相电容起动与运行异步电动机D. 单相罩极式异步电动机15.在下面电压互感器的接线图中，接线正确的是 ( )16. 在K=3变压器的初级接一个灯泡L，次级接三个与L相同的灯泡，次级的三个均能正常发光，则初级线圈的灯泡L将（）A. 灯L也能正帨发光B. 灯L比另三灯都暗C. 灯将会被烧坏D. 不能确定17.三相异步电动机星-三角降压起动时，定子绕组由三角形连接改为星形连接，起动转矩和起动电流分别减小为直接起动的（）A.1/3，3/3B.3/3 ，1/3C.1/3 ，1/3D.3/3，3/318、某色环电阻上标有棕、黑、红、金四道色环，则该电阻的标称阻值和偏差为（）。
2012—2013学年第一学期期末考试机电专业实践综合试题本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。
满分200分。
考试结束后，只交第Ⅱ卷。
第Ⅰ卷一、单项选择题（本大题共50个小题，每小题3分，共150分。
在每小题列出的四个选项中，只有一项符合题目要求，请将符合题目要求的选项选出，并填在第Ⅱ卷对应的表格内。
）1、用万用表测得交流电的值是（ ）。
A 最大值B 瞬时值C 有效值2、下图是由三端集成稳压器CW7809组成的输出可调稳压电路。
当电位器滑动触头调到最上端时，输出电压U O =_________。
A ．9 VB ．18 VC ．13.5 VD ．15 VC 1C 2U O 24V ++--5k Ω10k Ω10k ΩCW78091233、仅有“置0”、“置1”功能的触发器是 。
A ．JK 触发器B ．T 触发器C ．RS 触发器D ．D 触发器4、照明电路中灯不亮，用试电笔测得两根电线都能使试电笔发光，说明该照明电路： A 、零线开路 B 、相线开路 C 、两线均开路 D 、两线间短路(机电类专业实践综合试题共12页)第1页5、两个一位二进制数相加的电路称为半加器，通常情况下，半加器由哪两个门电路组成A 、非门和与门B 、与门和或门C 、与门和异或门D 、或门和非门 6、电路如图所示，设二极管正向电阻为零，反向电阻为无穷大，则电压ＵAB 为（ ）Ａ．－３伏 Ｂ．５伏 Ｃ．８伏 Ｄ．－８伏7、 在二一十进制译码器单元中，需要( )个输入端A ．1B ．2C ．3D ．4 8、单相整流电路中，二极管承受的反向电压的最大值出现在二极管 （ ） A.截止时 B 、由截止转导通时 C 、导通时 D 、由导通转截止时 9、用万能用表欧姆挡测得三极管基极与发射极间的正向电阻为400Ω，反向电阻为400K Ω，则晶体管的输入电阻为( )A 、400ΩB 、400K ΩC 、（400Ω+400K Ω）/2D 、以上都不对 10、用万用表测量单向晶闸管的A 、K 之间的电阻，红表笔接A ，黑表笔接K ，如果测量结果很小，说明（ ）A ．晶闸管A 、K 之间断路B ．晶闸管A 、K 之间短路C ．晶闸管A 、G 之间断路D ．晶闸管A 、G 之间短路 11、74LS139为一个二进制译码器，当A1A0=01时，其输出端状态为 A 、0001 B 、0100 C、1011 D 、1101(机电类专业实践综合试题共12页)第2页12、满足如图所示输入.输出关系的门电路（ ） A 、与 B 、或 C 、与非 D 、非13、设逻辑表达式F= = 0则A 、B 、C 分别为 （ ） A 、0、0、0 B 、1、0、0 C 、0、1、1 D 、1、0、114、、在移位寄存器74194中，若Cr=0，且CP=0时，其功能是 （ ） Ａ、清零 Ｂ、保持 Ｃ、动态保持 Ｄ、移位 15、晶闸管整体流电路对触发电路最基本要求是（ ）Ａ、与主电路同步Ｂ、有平稳和足够宽的相移Ｃ、要采用触发脉冲 Ｄ、任意信号都可 16、当晶闸管导通后，可以维持导通状态，是因为管子本身存大（ ） A 、放大作用 B 、正反馈作用 C 、负反馈作用 D 、开关作用 17、串联型稳压电路的调整管工作在（ ）。
A 、放大区B 、饱和区C 、截止区D 、不确定 18、符合“或”逻辑关系的表达式是（ ）。
A 、1+1＝2；B 、1+1＝1；C 、1+1＝10；D 、1+1＝0。
19、下列表达式中错误的是（ ）。
A. A.0=0B. A+0=AC. A.0=AD. A.__A =0 20、逻辑函数CBC A ABC Y ++=的最简式是（ ）。
(机电类专业实践综合试题共12页)第3页A 、Y=1B 、C B C A BC Y ++= C 、C B C A ABC Y ++=D 、Y=C21、由触发器的功能我们知道（ ）触发器是JK 触发器在J ≠K 条件下的特殊情况的电路。
A 、DB 、TC 、RSD 、同步RS 22、（ ）触发器是JK 触发器在J=K 条件下的特殊情况的电路。
A 、D B 、T C 、RS D 、同步RS23、移位寄存器除具有存放数码的功能外，还具有（ ）的功能 。
A 、编码 B 、译码 C 、移位 D 、加法 24、微机的键盘是由（ ）组成的 。
A 、计数器B 、寄存器C 、译码器D 、编码器 25、能实现有“有0出0，全1出1”功能的电路是（ ）。
A 、“与”门 B 、“或”门 C 、“与非”门 D 、“或非”门 26、能实现有“同出0，异出1”功能的电路是（ ）。
A 、“或”门B 、“异或”门C 、“非”门D 、“同或”门 27、逻辑函数式C B A Y ++=可以写成( )A 、ABC B 、ABC C 、A +B +CD 、ABC 28、下列逻辑运算正确的是( )(机电类专业实践综合试题共12页)第4页A 、A+B=A+AB B 、A+0=0C 、AB+C=(A+B)(A+C)D 、A+A =A29、如图十二所示电路，设初始状态为Q =1，Q =0，则当R D 和S D 同时为1时（D ） A 、Q =0，Q =1 B 、Q =0，Q =0 C 、Q =1，Q =1 D 、以上答案都不对30、在逻辑代数中A+A 等于（ ）。
A 、2AB 、AC 、A 2D 、不确定31、CMOS “或非”门的逻辑表达式是（ ）。
用万用表测量小功率晶闸管的极性时，某两个电极间的正反向电阻相差不大，说明这两个电极是（ ） A 阳极和门极 B 阴极和门极C 阳极和阴极D 无法确定A 、Y=AB 、Y=ABC 、Y=B A +D 、Y=B A - 32、将二进制数10010101转换为十进制数，正确的是（ ）。
A 、149 B 、269 C 、267 D 、14733、将二进制数10010101转换为十进制数，正确的是（ ）。
A 、149 B 、269 C 、267 D 、147(机电类专业实践综合试题共12页)第5页34、用万用表测量小功率晶闸管的极性时，某两个电极间的正反向电阻相差不大，说明这两个电极是（ ）A 阳极和门极B 阴极和门极C 阳极和阴极D 无法确定35、在逻辑函数式Y=EF+E +F 的逻辑值为（ ）。
A 、EF B 、EF C 、0 D 、136、单向晶闸管导通后，关于门极的说法正确的是（ ）。
A. 门极起控制作用 B.门极失去控制作用 C. 门极起分压作用 D . 门极起分流作用37、逻辑函数B A B A B A AB +++，化简后结果是（ ） A ．1 B ．0 C ．A ＋B D ．AB 38、关于指针式万用表正确的说法是（ ） A. 红黑表笔可接面板任意插孔B. 红表笔接面板插孔负极，黑表笔接面板插孔正极C. 红表笔接内部电源负极，黑表笔接内部电源正极D. 红表笔接内部电源正极，黑表笔接内部电源负极 39、热继电器在电路中的保护作用是（ ）A.短路保护B.漏电保护C. 限位保护D.过载保护 40、自锁环节应将接触器的（ ）触点并联于起动按钮两端。
(机电类专业实践综合试题共12页)第6页A.辅助常开B.辅助常闭C.主触点D.辅助常开和辅助常闭均可41、为避免正反转控制线路中两个接触器同时得电，线路中采取的措施是（）Ａ.自锁控制Ｂ.联锁控制Ｃ.位置控制Ｄ.顺序控制42、半导体稳压二极管的稳压功能是利用（）特性来实现的A PN结的单向导电性B PN结的反向击穿特性C PN结的正相导通特性D PN结的截止特性43、硅稳压管并联型稳压电路中，限流电阻的作用是（）A提供偏流B仅是限制电流C兼有限制电流和调压两个作用D仅是调压作用44、某整流电路变压器二次侧电压U2=20V，负载电压U0=18V，整流二极管两端的最高反向电压U DRM=28V，则电路是（）A单相半波整流电路B单相全波整流电路C单相桥式整流电路D单相半波电容滤波电路45、直流稳压电路中，采取稳压措施是为了（）A消除整流电路输出电压的交流分量B将电网提供的交流电转换为直流电C保持输出直流电压不受电网电压波动和负载变化的影响D使输出电压变得更加平滑46、8421BCD码1111001表示十进制数为（）A 59B 75C 91D 79(机电类专业实践综合试题共12页)第7页47、ABC+A D+B D+CD的多余项是（）A B D B A D C CD D ABC48、实现“只有当输入全为1时，输出才为1”的门电路是（）A与门 B 或门 C 与非门 D 或非门49十进制数29转换成二进制数是（）A 11101B 11011C 11100D 1010150、74LS147优先编码器，当输出为0110时，对应的十进制数是（）A 4B 6C 8D 9(机电类专业实践综合试题共12页)第8页机电类专业实践综合试题第Ⅰ卷（选择题，共150分）题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 答案 题号 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 答案 题号 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 答案题号 46 47 48 49 50 答案第Ⅱ卷（非选择题，共50分）注意事项：1．答卷前将密封线内的项目填写清楚。
2．用钢笔或圆珠笔直接答在试卷上。
得分 评卷人1、在下面的由JK 触发器和两个门电路组成的电路中，若Q 的初始态为0，试画出在CP 脉冲作用下Q 与A 、B 的输出波形。
（9分）(机电类专业实践综合试题共12页)第9页2、如图所示为台灯调光电路，（1）将集成整流器件KB1402接入电路。
（2）灯HL 中流过的是交流电还是直流电？（3）将电位器RP 下滑，则灯泡的亮度如何变化？（4）当RP 滑至最下位置时，台灯突然熄灭，则应当如何调整R4？（9分）3、化简逻辑函数Y=A B +C+A C D+B C D 。
（9分）(机电类专业实践综合试题共12页)第10页二、技能题（本大题共4个小题，每小题9分，共36分）姓名 准考证号 科类 密 封 线(机电类专业实践综合试题共12页)第11页(机电类专业实践综合试题共12页)第12页4、设主从T 触发器初态Q=0，在下图所示波形作用下，画出Q 的波形。
（9分）得分 评卷人已知某逻辑电路的输入与输出波形如题55图所示。
试（1）列出真值表；（4分）（2）写出逻辑函数式，化简成最简与或式并转换为与非—与非表达式；（4分） （3）用与非门画出实现该逻辑功能的电路图。
（6分）题55图三、综合应用题（本大题共1个小题，共14分）县区 姓名 准考证号 科类 密封 线ABCY。
