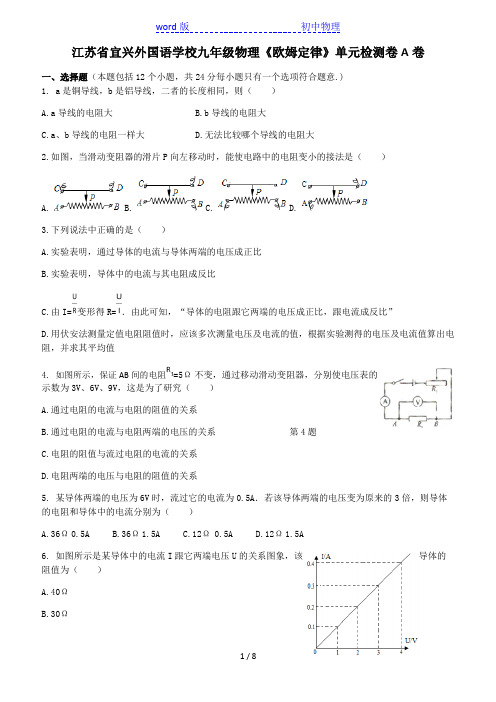

江苏省宜兴外国语学校九年级物理《欧姆定律》单元检测卷A卷一、选择题（本题包括12个小题，共24分每小题只有一个选项符合题意.)1. a是铜导线，b是铝导线，二者的长度相同，则（）A.a导线的电阻大B.b导线的电阻大C.a、b导线的电阻一样大D.无法比较哪个导线的电阻大2.如图，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（）A. B. C. D.3.下列说法中正确的是（）A.实验表明，通过导体的电流与导体两端的电压成正比B.实验表明，导体中的电流与其电阻成反比C.由I=变形得R=．由此可知，“导体的电阻跟它两端的电压成正比，跟电流成反比”D.用伏安法测量定值电阻阻值时，应该多次测量电压及电流的值，根据实验测得的电压及电流值算出电阻，并求其平均值4. 如图所示，保证AB间的电阻=5Ω不变，通过移动滑动变阻器，分别使电压表的示数为3V、6V、9V，这是为了研究（）A.通过电阻的电流与电阻的阻值的关系B.通过电阻的电流与电阻两端的电压的关系第4题C.电阻的阻值与流过电阻的电流的关系D.电阻两端的电压与电阻的阻值的关系5. 某导体两端的电压为6V时，流过它的电流为0.5A．若该导体两端的电压变为原来的3倍，则导体的电阻和导体中的电流分别为（）A.36Ω0.5AB.36Ω1.5AC.12Ω0.5AD.12Ω1.5A6. 如图所示是某导体中的电流I跟它两端电压U的关系图象，该导体的阻值为（）A.40ΩB.30ΩC.20Ω第6题D.10Ω7.两个定值电阻，甲标有“12V，0.2A”，乙标有“6V，0.3A”，现把它们串联起来，则该串联电路两端允许加的最高电压是（）A.18VB.16VC.6VD.12V8.小明用如图所示电路测量灯泡的灯丝电阻，闭合开关后灯泡亮度较暗，两表示数较小，移动滑动变阻器的滑片时现象不变，可能原因是（）A.滑动变阻器断路B.滑动变阻器短路C.同时接了滑动变阻器的上面两个接线柱第8题D.同时接了滑动变阻器的下面两个接线柱9. 小华设计了四种能自动测量人身高的电路，其中R′是滑动变阻器，R是定值电阻，电源两极间电压恒定，如图所示。

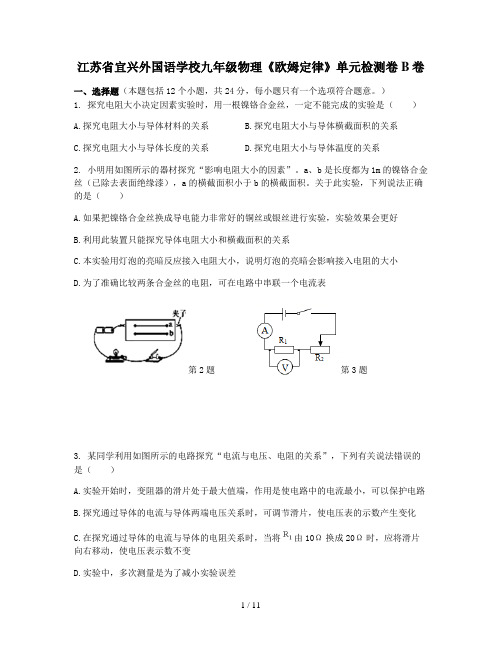

江苏省宜兴外国语学校九年级物理《欧姆定律》单元检测卷B卷一、选择题（本题包括12个小题，共24分，每小题只有一个选项符合题意。
）1. 探究电阻大小决定因素实验时，用一根镍铬合金丝，一定不能完成的实验是（）A.探究电阻大小与导体材料的关系B.探究电阻大小与导体横截面积的关系C.探究电阻大小与导体长度的关系D.探究电阻大小与导体温度的关系2. 小明用如图所示的器材探究“影响电阻大小的因素”。
a、b是长度都为1m的镍铬合金丝（已除去表面绝缘漆），a的横截面积小于b的横截面积。
关于此实验，下列说法正确的是（）A.如果把镍铬合金丝换成导电能力非常好的铜丝或银丝进行实验，实验效果会更好B.利用此装置只能探究导体电阻大小和横截面积的关系C.本实验用灯泡的亮暗反应接入电阻大小，说明灯泡的亮暗会影响接入电阻的大小D.为了准确比较两条合金丝的电阻，可在电路中串联一个电流表第2题第3题3. 某同学利用如图所示的电路探究“电流与电压、电阻的关系”，下列有关说法错误的是（）A.实验开始时，变阻器的滑片处于最大值端，作用是使电路中的电流最小，可以保护电路B.探究通过导体的电流与导体两端电压关系时，可调节滑片，使电压表的示数产生变化C.在探究通过导体的电流与导体的电阻关系时，当将由10Ω换成20Ω时，应将滑片向右移动，使电压表示数不变D.实验中，多次测量是为了减小实验误差4.疫情期间，手持式电子测温仪最为常见，如图甲是某款电子测温仪，图乙是它内部的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻为保护电阻；在测人的体温时，当被测温者体温较高时，显示仪的示数也会变大。
正常条件下关于此测温仪，下列分析正确的是（）A.显示仪是由电流表改装成的B.被测温者温度越高，电路消耗的电功率越大C.热敏电阻R随着温度的升高阻值增大D.将更换为阻值更大的电阻，测相同温度，显示仪示数变小5. 小明做“用滑动变阻器改变电流”的实验时，连好如图所示的电路，将滑动变阻器的滑片滑到最大阻值处，闭合开关S，发现灯泡不亮。

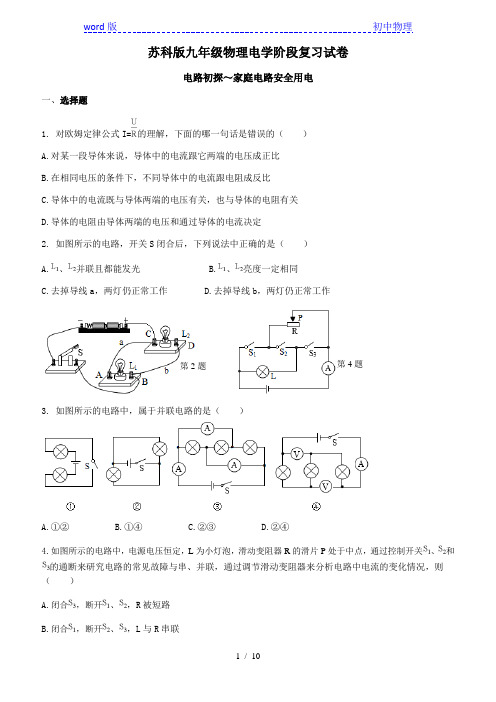

苏科版九年级物理电学阶段复习试卷电路初探～家庭电路安全用电一、选择题1. 对欧姆定律公式I=的理解，下面的哪一句话是错误的（）A.对某一段导体来说，导体中的电流跟它两端的电压成正比B.在相同电压的条件下，不同导体中的电流跟电阻成反比C.导体中的电流既与导体两端的电压有关，也与导体的电阻有关D.导体的电阻由导体两端的电压和通过导体的电流决定2. 如图所示的电路，开关S闭合后，下列说法中正确的是（）A.、并联且都能发光B.、亮度一定相同C.去掉导线a，两灯仍正常工作D.去掉导线b，两灯仍正常工作3. 如图所示的电路中，属于并联电路的是（）A.①②B.①④C.②③D.②④4.如图所示的电路中，电源电压恒定，L为小灯泡，滑动变阻器R的滑片P处于中点，通过控制开关、和的通断来研究电路的常见故障与串、并联，通过调节滑动变阻器来分析电路中电流的变化情况，则（）A.闭合，断开、，R被短路B.闭合，断开、，L与R串联第2题第4题C.闭合，断开、，L与R并联D.闭合，断开、，滑片P向右移动，电流表的示数变小5.某同学设计了以下四种电路，其中电源电压不变且未知，是已知阻值的定值电阻。
在实验中不拆改电路的情况下，能够测量出未知电阻阻值的电路是（）A.只有①B.只有②③C.只有①②③D.①②③④都可以6. 如图所示，电源总电压为6V保持不变，=5Ω，=10Ω，当开关S由闭合到断开时，电压表V的示数将（）A.由2V变为6VB.由4V变为6VC.由4V变为2VD.6V保持不变7.在图甲电路中，电源电压不变，为定值电阻，R为滑动变阻器。
在滑片P从最右端向最左端滑动过程中，电压表与电流表的示数变化关系如图乙。
则下列说法正确的是（）A.电源电压为5VB.消耗的最小功率为0.4WC.定值电阻为8ΩD.滑片P在中点时，电流为0.4A8. 如图1所示的电路，电源电压不变，为定值电阻，R为滑动变阻器。
闭合开关，滑片P从一端滑到另一端的过程中，电压表示数随滑动变阻器阻值变化的关系如图2所示。

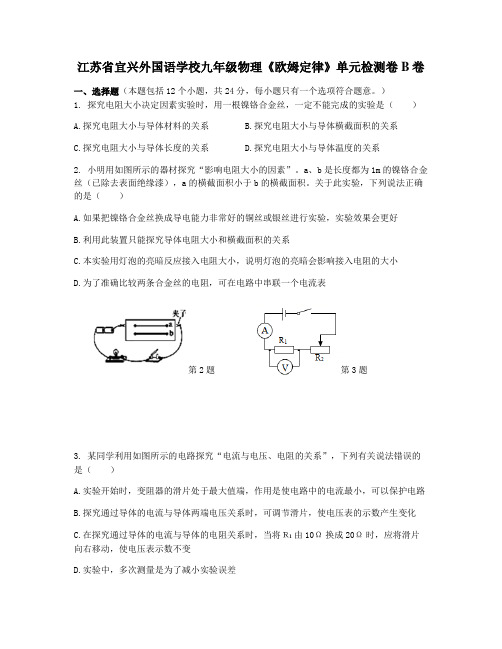

江苏省宜兴外国语学校九年级物理《欧姆定律》单元检测卷B卷一、选择题（本题包括12个小题，共24分，每小题只有一个选项符合题意。
）1. 探究电阻大小决定因素实验时，用一根镍铬合金丝，一定不能完成的实验是（）A.探究电阻大小与导体材料的关系B.探究电阻大小与导体横截面积的关系C.探究电阻大小与导体长度的关系D.探究电阻大小与导体温度的关系2. 小明用如图所示的器材探究“影响电阻大小的因素”。
a、b是长度都为1m的镍铬合金丝（已除去表面绝缘漆），a的横截面积小于b的横截面积。
关于此实验，下列说法正确的是（）A.如果把镍铬合金丝换成导电能力非常好的铜丝或银丝进行实验，实验效果会更好B.利用此装置只能探究导体电阻大小和横截面积的关系C.本实验用灯泡的亮暗反应接入电阻大小，说明灯泡的亮暗会影响接入电阻的大小D.为了准确比较两条合金丝的电阻，可在电路中串联一个电流表第2题第3题3. 某同学利用如图所示的电路探究“电流与电压、电阻的关系”，下列有关说法错误的是（）A.实验开始时，变阻器的滑片处于最大值端，作用是使电路中的电流最小，可以保护电路B.探究通过导体的电流与导体两端电压关系时，可调节滑片，使电压表的示数产生变化C.在探究通过导体的电流与导体的电阻关系时，当将由10Ω换成20Ω时，应将滑片向右移动，使电压表示数不变D.实验中，多次测量是为了减小实验误差4.疫情期间，手持式电子测温仪最为常见，如图甲是某款电子测温仪，图乙是它内部的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻为保护电阻；在测人的体温时，当被测温者体温较高时，显示仪的示数也会变大。
正常条件下关于此测温仪，下列分析正确的是（）A.显示仪是由电流表改装成的B.被测温者温度越高，电路消耗的电功率越大C.热敏电阻R随着温度的升高阻值增大D.将更换为阻值更大的电阻，测相同温度，显示仪示数变小5. 小明做“用滑动变阻器改变电流”的实验时，连好如图所示的电路，将滑动变阻器的滑片滑到最大阻值处，闭合开关S，发现灯泡不亮。
江苏省宜兴外国语学校初三物理第一学期提优拓展练习卷（一）班级姓名1．光敏电阻的特点是有光照射它时阻值变小。
如图所示是某小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻，R2为滑动变阻器，A、B间接监控装置。
则（）A．当有人通过通道而遮蔽光线时，A、B间电压降低B．当有人通过通道而遮蔽光线时，通过R1的电流变大C．当仅增大R2连入电路中的阻值时，通过R1的电流变大D．当仅增大R2连入电路中的阻值时，可降低A、B间的电压2．如图所示，整个装置处于静止状态，重力和摩擦不计。
弹簧测力计A、B、C的示数分别为F A、F B、F C，以下有关弹簧测力计的示数的关系，正确的是（）A．A弹簧秤对墙壁的拉力大于A弹簧秤的示数B．3F A＝2F B＝F CC．6F A＝3F B＝2F CD．B弹簧秤对墙壁的拉力小于B弹簧秤的示数3．如图所示，水平的传送带上放一物体，物体下表面及传送带上表面均粗糙，导电性能良好的弹簧右端与物体及滑动变阻器滑片相连，弹簧左端固定在墙壁上，不计滑片与滑动变阻器线圈间摩擦。
当传送带如箭头方向运动且速度为v时，物体与传送带发生相对滑动，当传送带逐渐加速到2v时，物体受到的摩擦力和灯泡的亮度将（）A．摩擦力不变，灯泡的亮度变亮B．摩擦力不变，灯泡的亮度不变C．摩擦力变大，灯泡的亮度变亮D．摩擦力变小，灯泡的亮度变暗4．现有3块相同的砖，每块砖重为10N，一人用竖直的两板将三块砖如图所示夹起，试求“2号”砖左侧和右侧各自所受摩擦力大小和方向（画示意图并指明大小）。
5．小刚同学的体重为600N，当他使用如图所示的滑轮组匀速提升水中的体积为0.01m3的重物A 时（重物始终未出水面），他对地面的压强为8.75×103Pa．已知每只鞋底与地面的接触面积为200cm2．当他用此滑轮组匀速提升空气中另一个重物B时，滑轮组的机械效率是90%．已知重物A重物B所受重力之比G A：G B＝5：9，若不计绳重和摩擦，g＝10N/kg．求：（1）提升重物A时小文对地面的压力；（2）物体A的密度；（3）动滑轮重；（4）提升重物A 时滑轮组的机械效率？6．为了测定风速的大小，小明设计了四种装置，如图所示。
江苏省宜兴外国语学校初三物理《欧姆定律》单元检测卷一、选择题1.关于导体电阻，下列说法正确的是（）A.铜导线电阻比铁导线电阻小B.导体两端的电压为零时，导体的电阻为零C.只增加导体的横截面积，导体的电阻增大D.导体的电阻越小，表示导体对电流的阻碍作用越小2. 图是某简易煤气检测电路，其中Q为气敏元件，其阻值随煤气浓度的升高而减小。
若输出信号的仪表选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示数增大，则（）A.选用电压表接在a、b之间B.选用电压表接在b、c之间C.选用电流表接在b、c之间D.选用电流表接在a、c之间2 343.小科为探究“电压一定时，电流与电阻之间的关系”，设计了如图实验。
先在AB间接入10欧的定值电阻，移动滑片P，读取电压表、电流表示数并记录；然后用15欧的定值电阻替换后，接下来的操作和操作后的电路分析正确的是（）A.注视电压表，并向左调节滑片B.注视电流表，并向右调节滑片C.操作后，电路消耗的电功率减小D.操作后，电路消耗的电功率保持不变4.如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。
则下列接法符合要求的是（）A.M接A，N接DB.M接B，N接CC.M接A，N接BD.M接C，N接D5.图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（）A.电位器与灯泡并联B.电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的C.若只将a、c接入电路，顺时针转动旋钮时灯泡变亮D.若只将b、c接入电路，顺时针转动旋钮时灯泡变暗6.小刚用图所示电路探究“一段电路中电流跟电阻的关系”。
实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他应该采取的措施是（）A.将变阻器滑片适当向右移动B.保持变阻器滑片不动C.将变阻器滑片适当向左移动D.适当增加电池的节数7.由欧姆定律I=变形可得R=．下列说法正确的是（）A.导体电阻跟它两端的电压成正比B.导体电阻跟通过它的电流成反比C.导体电压跟通过它的电流成正比D.导体电阻跟通过的电流和它两端电压无关8.如图甲所示，电源电压为18V，滑动变阻器标有“20Ω 1A”，当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是（）A.定值电阻R的阻值为10ΩB.电路的最小电流为0.6AC.滑动变阻器滑片P移动到最左端时，电流表示数最大D.滑动变阻器滑片P移动到最右端时，电压表示数最大8 99. 某同学利用如图所示的电路做“伏安法测电阻”的实验，已知电源电压恒为6V，滑动变阻器标有“20Ω 1A”字样，实验中该同学填写的实验数据如表所示。
2022年江苏省宜兴外国语学校九年级物理周末练习练习内容：14.4欧姆定律的应用和15.1 电能表与电功班级：______________ 姓名：________________一、单选题1．如图所示的电路中，电源电压不变，闭合开关，若R 0短路，下列分析正确的是（ ）A ．电压表示数接近电源电压B ．移动滑动变阻器的滑片，灯泡亮度不变C ．排除故障后，要使电流表示数变大，应向左移动滑动变阻器的滑片D ．排除故障后，向右移动滑动变阻器的滑片，电压表与电流表的示数之比变大2．如图所示的电路，闭合开关后，两电流表的指针正常偏转且偏转角度相同，R 1和R 2的电阻之比为（ ） A ．1∶5 B ．1∶4 C ．4∶1 D ．5∶13．如图所示是一种温度测试仪的电路，R 1为定值电阻，R 2为热敏电阻（阻值随温度升高而减小，电路图符号）。
电源两端的电压不变，闭合开关S ，当所测物体温度升高时，下列判断正确的是（ ）A ．电流表示数变小B ．电流表示数不变C ．电压表示数的变化量与电流表示数变化量的比值不变D ．电压表示数与电流表示数的比值变小4．如图所示，电源电压保持不变，开关S 闭合后，灯L 1、L 2都能正常工作，甲、乙两个电表的示数之比是2∶3，此时灯L 1，L 2的电阻之比是（ ）A ．2∶1B ．1∶2C ．3∶2D ．2∶3 5．电能表可用来直接测量下列哪个物理量（ ）A ．用电器消耗的电能B ．电路中电流的强弱C ．用电器消耗电能的时间D ．用电器两端的电压6．电流通过一用电器（如旋转灯），在1s 内产生的内能是150J ，光能是100J ，机械能是50J ，则电流做功为（ ）A ．100JB ．150JC ．250JD ．300J7．如图中，导体A 、B 是由同种材料做成的，A 和B 等长，但A 比B 的横截面积大，当S 闭合后，在相同的时间内，下列叙述正确的是（ ）A ．通过A 、B 的电流I A 大于I B B ．A 、B 两端电压U A 大于U BC ．电流通过A 、B 所做的功W A 小于W BD ．无法比较电流通过A 、B 做功的大小第2题第1题第3题 第4题8．小刚家的电能表本月底信息如图所示，从表盘可知以下信息错误的是（ ）A ．电能表的示数为931.6kW•hB ．若上月底小刚家电能表的读数为，则本月小刚家耗电50.8kW•hC ．若小刚家的用电器消耗了0.5kW•h 的电能，则电能表上的转盘转过125转D ．若家用电器中只使用了一台电视机，发现某段时间内电能表上的转盘转过了50r ，则电视机消耗的电能为7.2×104J二、填空题9．有两个电阻，R 1＝20Ω，R 2＝30Ω。
宜兴外国语学校2012～2013年度第二学期第二次模拟考试初三物理试题（2013.5）一、选择题（本题共12小题，共24分。
每小题给出的四个选项中只有一个正确）1.下列几种用电器的额定功率最接近1000W的是（）A电冰箱B计算器C电烙铁D电风扇2．光的世界是丰富多彩的，光学器件在我们的生活、学习中有着广泛应用。
你认为下面的介绍不符合．．．实际的是（）A．照像时，被照者应站在距镜头二倍焦距之外B．近视眼镜利用了凹透镜对光线的发散作用C．借助放大镜看世界地图时，地图到放大镜的距离应大于一倍焦距D．阳光通过凸透镜可以点燃纸屑，是利用凸透镜对光线的会聚作用3．在行驶的列车上，细心的妈妈叫几岁的小孩“别动”，这个“别动”的参照物是（）A．铁路边的树木B．小孩子的座位C．车厢里的流动服务车D．铁轨4.下面四个实验现象中,能够说明分子在不停地运动的是（）5.小鹿和小熊是一对好朋友，某天他们一起到河边喝水。
下面是他们之间对话的一部分，其中不正确．．．的是（）A.小鹿：这水看起来很浅，走下去还是挺深的B.小熊：这是因为光发生折射，形成了比实际位置高的虚像C.小鹿：呀！你看我的脚印比你深多了，看来我的压强比你大啊D.小熊：瞎说，我的脚印比你大多了，当然是我的压强大6.现在许多商店和宾馆都安装了弹簧门，弹簧门在被推开后能自动关闭。
以下有关于弹簧门被推开后自行关闭的过程中能量转化的说法，正确的是（）A.弹簧的弹性势能转化为门的动能B.门的动能转化为弹簧的弹性势能C.门的势能转化为弹簧的动能D.弹簧的动能转化为门的势能7．下图所示是汽油机工作时各种冲程的示意图，其中表示做功冲程的是（）8．如图所示，让小钢球从斜面某一高度由静止开始滚下推动水平面上的纸盒运动。
通过纸盒移动的距离长短就可知道小球动能的大小。
我们称这种研究问题的方法为“转换法”。
探究下列问题的过程中没有．．用到这种方法的是 （ ） A ．探究电磁铁磁性的强弱与哪些因素有关 B ．探究压力的作用效果与哪些因素有关 C ．探究液体蒸发的快慢与哪些因素有关 D ．探究电流产生热量的多少与哪些因素有关 9. 如图所示的电路中，电源电压为3V ，当开关S 1，S 2都闭合时，则 （ ） A ．电压表被烧坏 B ．电流表将被烧坏C ．灯L 1亮，灯L 2不亮D ．两只灯泡都将被烧坏10. 关于下图所示的四幅图片，下列说法正确的是 （ ）A ．使用三孔插座是为了使用方便B ．三脚插头内有一根导线与用电器的外壳相连C ．保险丝烧断一定是发生了短路D ．高压警示牌提醒我们安全电压为220V11. 下列四幅图中与电流的磁效应无关的是 （ ）A12.分别用如图所示的甲、乙两个滑轮组，在100s 内将重为400N 的物体G 匀速提升10m ，每个滑轮的重均为20N ．不计绳重及摩擦，此A B CD过程中 ( )A. F甲做功的功率大于F乙做功的功率乙B. F甲做的功等于F乙做的功C. 滑轮组甲的机械效率小于滑轮组乙的机械效率D. 拉力 F甲小于拉力F二、填空题（每空1分，共24分）13.在干燥的天气里，用塑料梳子梳头发时，头发会随着梳子飘起来，这是因为梳子和头发摩擦时分别带上电荷，互相吸引的缘故。
宜兴外国语学校欧姆定律测试姓名____________2013 11
一、选择题（33分）
1．小军同学想自制一个能调节灯泡亮暗的滑动变阻器．在选择电阻部分的材料时，有长度相同的下列材料，你建议小军选择哪一种? （）
A．不带绝缘皮的铜导线 B．塑料绳 C．细橡皮管 D．木工铅笔的粗铅笔芯2．一段导体接在电压为9V的电源上时，通过导体的电流是1A，若将这段导体接在电压为3V的电源上时，这段导体的电阻是（）
A． 9Ω B. 6Ω C .3Ω D.由9Ω变为3Ω
3．现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图1所示的四种电路（图中小灯泡规格相同），其中不可行的是：（）
4．如图2电路，电源电压不变，开关S闭合后，灯L1和 L2都正常发光一段时间后，其中一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（） A．L1短路 B．L2短路 C．L1断路 D. L2断路
5．小刚用图3所示电路探究“一段电路中电流跟电阻的关系”。
在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（）
A.保持变阻器滑片不动
B.将变阻器滑片适当向左移动
C.将变阻器滑片适当向右移动
D.适当增加电池的节数
6．如图4所示，电源电压恒定不变，当s闭合后，滑动变阻器的滑片p向右移动的过程中，下列说法正确的是（）
A.灯泡亮度不变，电压表示数变大
B.灯泡变亮，电压表示数变大
C.灯泡变暗，电压表示数变小
D.灯泡变暗，电压表示数变大
7．如图5电源电压不变，闭合开关滑动变阻器的滑片向右移动，下列判断不正确的是A．灯泡变亮 B．电压表的示数不变C．电流表A1的示数不变 D．电流表A2的示数变小
8．如图1所示的电路中，两个相同的小灯泡L 1与L 2串联，当开关闭合时，一盏灯亮，一盏灯不亮，且电压表有示数，则电路发生的故障是 （
）
A ．灯L 1短路
B ．灯L 2短路
C ．灯L 1断路
D ．灯L 2断路
9．如图2所示，滑动变阻器的滑片在某两点间移动时，电流表的示数范围为1A 到2A 之间，电压表的示数范围为6V 到9V 之间，则定值电阻R 的阻值及电源电压分别为（ ） A 、3Ω，15V
B 、6Ω，15V
C 、3Ω，12V
D 、6Ω，12V
10．如图3所示，电源电压恒定，当S 接a 时，电流表A 1与A 2的示数之比为3：5：当S 接b 时，电流表A 1与A 2的示数之比为2：3，则R 2与R 3的电阻之比为
（ ） A ．9：10 B ．4：3 C ．3：4 D 5：2
11．如图4所示电路中，电压表V 1、V 2、V 3的示数分别为U 1、U 2、U 3，电流表A 1、A 2的示数分别为I 1、I 2，那么下列关系正确的是
（ ）
A ．U 2= U 1+ U 3 I 1= I 2
B ．U 2= U 1= U 3 I 1= I 2
C ．U 1+ U 2= U 3 I 1< I 2
D ．U 2= U 1+ U 3 I 1>I 2 二、填空题(36分)
12．如图６所示，电源电压为6伏特，R 1=R 2=30欧姆，当开关K 断开时，电流表的读数是______安培；当开关K 闭合时，电流表的读数是______安培。
13．如图７所示的电路中，当开关S 、S 1、S 2、S 3都闭合时，圆圈处应接入 表；当开关S 、S 2闭合，S 1、S 3断开时，圆圈处接入 表，可以测 。
1`4．如图8所示电路中，电源电压为3V ，且保持不变。
当闭合开关S ，断开开关S 1时，电流表的示数为0.1A ，则电阻R 2为__________Ω；当同时闭合开关S 和S 1时，电流表的示数为0.3A ，则电阻R 1为__________Ω。
15．两定值电阻甲、乙中的电流与电压关系如图9所示，甲的电阻为 Ω；将甲和乙并联后接在电压为2.0V 的电源两端，干路中的电流为 A.
图3
图4
16．当某导体两端电压是3V 时，通过它的电流是0.3A ，则该导体的电阻是________Ω；当它两端电压减小为1V 时，通过它的电流变为_________A ；当它两端电压为0时，该导体的电阻为__________Ω。
17．一个电铃，其两端的电压为24V 时恰好能正常工作，此时通过电铃的电流为0.5A ，现要将该电铃接到电压为36V 的电源上，且能正常工作，应 联一个阻值为 的电阻。
18．如图8所示，电阻R 1=R 2=4Ω，电源电压保持不变。
当S 1、S 2都闭合时，电流表的示数为0.75A ，此时电路是______联电路，电路的总电阻是_______Ω．当S 1闭合、S 2断开时，电路的总电阻是_______Ω，电流表的示数是__________A.
19．如图9所示，电源电压为6V ，并保持不变，当S 1、S 2闭合，S 3断开时，电流表示数为0.5A ，则R 1的电阻值为 Ω；当S 1、S 3断开，S 2闭合时，电压表示数为4V 。
则R 2的电阻值为 __________Ω；如果电路中只闭合S 3，电压表示数是 V 。
20．图10甲所示的电路中，R 1为滑动变阻器，R 0、R 2均为定值电阻，电源两端电压保持不变。
改变滑动变阻器R 1的滑片位置，两电压表的示数随电流变化的图线分别画在图10乙所示的坐标系中。
根据以上条件可知电阻R 0的阻值为 Ω。
21．如图11，电源电压恒定，电阻R 1=10Ω，当滑动变阻器R 的滑片P 由a 移到b 时，电压表示数由2V 增大到5V ，则在这一过程中，电流表的示数将 填（“变大”、“变小” 或“ 不变”），电路中的电流的变化值为 安。
三、实验题（7分）
22．为了测量一只约20Ω电阻R 的精确阻值，小明把三节干电池串联起来作为电源，连成如图10所示的电路．
(1)电路中有两处连接错了，请你在接错的导线上打“×”，并画出正确的连线．
图8
(2)在虚线框内，根据改正后的电路画出电路图．
四、计算题（24分）
23．如图甲的电路中，电源电压保持不变，闭合开关后，滑片P 由b 端滑到a 端，电压表示数U 与电流表示数I 的变化关系如图乙，
则可判断电源电压是多少，求定值电阻R 的阻值和滑动变阻器的最大电阻是。
24．如图⑴是某同学设计的一个能够测定油箱内油面高度的装置，油量表是学生用电流表改装而成，滑动变阻器R 的金属滑片P 是杠杆的一端，当P 在a 端时电路的电流为0.6A ，表示油箱已满；P 在b 端时电路中的电流为0.1A ，表示油箱内无油。
⑴在改装表盘时，当他选择的滑动变阻器最大值为50Ω时，他应选择的电源电压值和R /
的阻值是多少？
⑵若油箱的容积为50L ，请你按该同学的改装，在电流表表盘图⑵上标出油量值为0、40L 、50L 的刻度位置（滑动变阻器接入的阻值随浮标升降均匀变化；确定40L 的位置时要求有运算过程） ⑶你认为他在设计该装置的_____路时，在选择器材的过程中应考虑什么问题？并说明理由。
25．如图30所示，有两个阻值分别为30Ω、20Ω的电阻串联在电路中，请你任意补充一个
条件，提出问题，然后给出解答．
第十四章 A 卷
图10 图30
一、选择题
二、填空题
12、0.1 ； 0.2 ； 13、电压；电流表；通过R2的电流； 14、30； 15 15、5 ；0．6 16、10 ；0.1 ；10 17、串；24Ω 10、并；18 ；4 ；0．75 19、12 ；24 ；6 20、2 21、变小；0.3
四、计算题
23、9V ； 6Ω； 12Ω
24、（1）6V ；10Ω（2）由题中条件可知，当油量为40L时，
滑动变阻器接入阻值为10Ω，此时电路中电流为I=U/（R/+R）=0.3A.(3)①为了保护电流表,选择电源和R/时电压与R/的比值应小于(或等于)电流表的量程(或应考虑当P在a点时电流不超过电流表的量程②为了提高油量的灵敏度,应选择在电流表0-0.6A的量程进行刻度；为了确保使油量在电流表0.1A-0.6A的范围内变化,应考虑电源电压、R/与R的合理配置。
