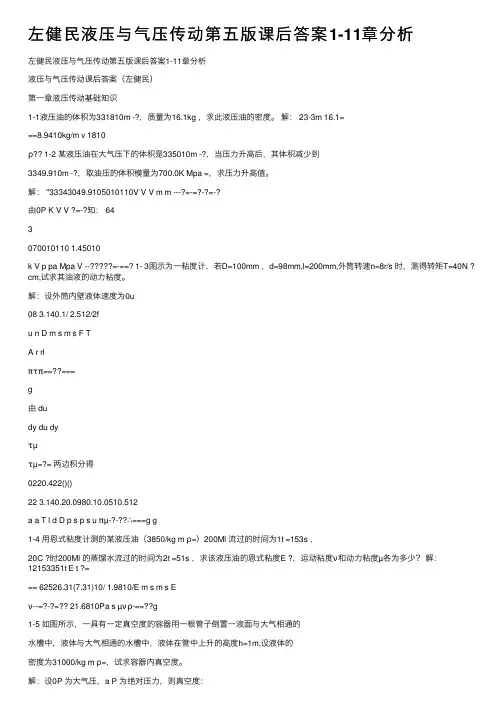

左健民液压与⽓压传动第五版课后答案1-11章分析左健民液压与⽓压传动第五版课后答案1-11章分析液压与⽓压传动课后答案（左健民）第⼀章液压传动基础知识1-1液压油的体积为331810m -?，质量为16.1kg ，求此液压油的密度。

解： 23-3m 16.1===8.9410kg/m v 1810ρ?? 1-2 某液压油在⼤⽓压下的体积是335010m -?，当压⼒升⾼后，其体积减少到3349.910m -?，取油压的体积模量为700.0K Mpa =，求压⼒升⾼值。

解： ''33343049.9105010110V V V m m ---?=-=?-?=-?由0P K V V ?=-?知： 643070010110 1.45010k V p pa Mpa V --=-==? 1- 3图⽰为⼀粘度计，若D=100mm ，d=98mm,l=200mm,外筒转速n=8r/s 时，测得转矩T=40N ? cm,试求其油液的动⼒粘度。

解：设外筒内壁液体速度为0u08 3.140.1/ 2.512/2fu n D m s m s F TA r rlπτπ==??===g由 dudy du dyτµτµ=?= 两边积分得0220.422()()22 3.140.20.0980.10.0510.512a a T l d D p s p s u πµ-?-??∴===g g1-4 ⽤恩式粘度计测的某液压油（3850/kg m ρ=）200Ml 流过的时间为1t =153s ，20C ?时200Ml 的蒸馏⽔流过的时间为2t =51s ，求该液压油的恩式粘度E ?，运动粘度ν和动⼒粘度µ各为多少？解：12153351t E t ?=== 62526.31(7.31)10/ 1.9810/E m s m s Eν--=?-?=?? 21.6810Pa s µνρ-==??g1-5 如图所⽰，⼀具有⼀定真空度的容器⽤⼀根管⼦倒置⼀液⾯与⼤⽓相通的⽔槽中，液体与⼤⽓相通的⽔槽中，液体在管中上升的⾼度h=1m,设液体的密度为31000/kg m ρ=，试求容器内真空度。

液压与气压传动知到章节测试答案智慧树2023年最新青岛恒星科技学院第一章测试1.液压传动的优点不包括（）。

参考答案:不易污染环境2.气压传动的缺点不包括（）。

参考答案:容易造成污染3.液压与气压传动系统的组成中，除了传动介质外还有哪些（）。

参考答案:辅助装置;控制调节装置;动力装置;执行装置4.液压传动能够实现自我润滑，设备使用寿命较长。

（）参考答案:对5.气压传动由于空气的可压缩性大，且工作压力低，所以传递动力不大。

（）参考答案:对第二章测试1.液压系统的执行元件是（）。

参考答案:液压缸或液压马达2.液压传动的特点有（）。

参考答案:可以在较大的速度范围内实现无级变速3.活塞（或液压缸）的有效面积一定时，活塞（或液压缸）的运动速度取决于（）。

参考答案:进入液压缸的油液流量4.液压传动系统中的泄漏必然引起能量损失。

（）参考答案:对5.液压传动系统中的液阻的存在，必然引起能量损失。

（）参考答案:对第三章测试1.通常情况下，齿轮泵一般多用于（）。

参考答案:低压2.双作用式叶片泵旋转一周，完成（）吸油和压油。

参考答案:两次3.液压泵的应用可以分为两大类（）。

参考答案:移动设备用液压装置;固定设备用液压装置4.理论流量是指考虑液压泵泄漏损失时，液压泵在单位时间内实际输出的油液体积。

（）参考答案:错5.定子与转子偏心安装，改变偏心距值可改变泵的排量，因此径向柱塞泵可做变量泵使用。

（）参考答案:对第四章测试1.能将液压能转换为机械能的液压元件是（）。

参考答案:液压缸2.液压马达通常都采用滚动轴承或静压滑动轴承。

（）参考答案:对3.液压马达能够正、反转。

（）参考答案:对4.液压缸除单个使用外，还可以几个组合起来或和其它机构组合起来，以完成特殊的功用。

（）参考答案:对5.液压缸摆动缸能实现小于360度的往复摆动。

（）参考答案:对第五章测试1.单向阀是控制油液的单向流动方向，接通或关闭油路。

（）参考答案:错2.溢流阀常接在液压泵出油口的管路上，它的进油口的压力就是系统的压力。

第一章绪论1－1液压系统中的压力取决于〔〕，执行元件的运动速度取决于〔〕。

1－2液压传动装置由〔〕、〔〕、〔〕和〔〕四局部组成，其中〔〕和〔〕为能量转换装置。

1—3 设有一液压千斤顶，如图1—3所示。

小活塞3直径d＝10mm，行程h=20mm，大活塞8直径D=40mm，重物w＝50000N，杠杆l＝25mm，L＝500mm。

求：①顶起重物w时，在杠杆端所施加的力F；②此时密闭容积中的液体压力p；⑧杠杆上下动作一次，重物的上升量H；④如果小活塞上有摩擦力f l＝200N，大活塞上有摩擦力f2＝1000 N, 杠杆每上下动作一次，密闭容积中液体外泄0.2cm3至油箱，重新完成①、②、③。

图题1—3第二章液压油液2－1什么是液体的粘性？2－2粘度的表式方法有几种？动力粘度及运动粘度的法定计量单位是什么？2－3压力和温度对粘度的影响如何？2—4 我国油液牌号与50℃时的平均粘度有关系，如油的密度ρ＝900kg ／m 3，试答复以下几个问题：1)30号机油的平均运动粘度为( )m 2／s ；2〕30号机油的平均动力粘度为( )Pa ．s ；３) 在液体静止时，40号机油与30号机油所呈现的粘性哪个大？2—5 20℃时水的运动粘度为l ×10—6m 2／s ，密度ρ＝1000kg ／m 3；20℃时空气的运动粘度为15×10—6m 2／s ，密度ρ＝1.2kg ／m 3；试比拟水和空气的粘度( )(A)水的粘性比空气大；(B)空气的粘性比水大。

2—6 粘度指数高的油，表示该油 ( )(A)粘度较大；(B)粘度因压力变化而改变较大；(C) 粘度因温度变化而改变较小；(D) 粘度因温度变化而改变较大。

2—7 图示液压缸直径D=12cm ，活塞直径d＝11.96cm ，活塞宽度L ＝14cm ，间隙中充以动力粘度η=0.065Pa ·s 的油液，活塞回程要求的稳定速度为v＝0.5 m ／s ，试求不计油液压力时拉回活塞所需的力F 等于多少" 第三章 液压流体力学根底§ 3－1 静止流体力学3—1什么是液体的静压力？压力的表示方法有几种？压力的单位是什么？3—2在图示各盛水圆筒活塞上的作用力F ＝3000 N 。

第一章习题答案1-1 填空题1.液压传动是以（液体）为传动介质，利用液体的（压力能）来实现运动和动力传递的一种传动方式。

2.液压传动必须在（密闭的容器内）进行，依靠液体的（压力）来传递动力，依靠（流量）来传递运动。

3.液压传动系统山（动力元件）、（执行元件）、（控制元件）、（辅助元件）和（工作介质）五部分组成。

4.在液压传动中，液压泵是（动力）元件，它将输入的（机械）能转换成（压力）能，向系统提供动力。

5. 在液压传动中，液压缸是（执行）元件，它将输入的（压力）能转换成（机械）能。

6.各种控制阀用以控制液压系统所需要的（油液压力）、（油液流量）和（油液流动方向），以保证执行元件实现各种不同的工作要求。

7.液压元件的图形符号只表示元件的（功能），不表示元件（结构）和（参数），以及连接口的实际位置和元件的（空间安装位置和传动过程）。

8.液压元件的图形符号在系统中均以元件的（常态位）表示。

1-2 判断题1.液压传动不易获得很大的力和转矩。

(X)2.液压传动装置工作平稳，能方便地实现无级调速，但不能快速起动、制动和频繁换向。

(X)3.液压传动与机械、电气传动相配合时，易实现较复杂的自动工作循环。

(✓)4.液压传动系统适宜在传动比要求严格的场合采用。

(X)第二章习题答案2-1 填空题1.液体受压力作用发生体积变化的性质称为液体的（可压缩性），可用（体积压缩系数）或（体积弹性模量）表示，体积压缩系数越大，液体的可压缩性越（大）；体积弹性模量越大，液体的可压缩性越（小）。

在液压传动中一般可认为液体是（不可压缩的）。

2.油液粘性用（粘度）表示；有（动力粘度）、（运动粘度）、（相对粘度）三种表示方法；计量单位m2/s是表示（运动）粘度的单位；l m2/s = (10心厘斯。

3.某一种牌号为L-HL22的普通液压油在40。

C时（运动）粘度的中心值为22厘斯(mm2/s)。

4.选择液压油时，主要考虑油的（粘度）。

（选项：成分、密度、粘度、可压缩性）5.当液压系统的工作压力高，环境温度高或运动速度较慢时，为了减少泄漏，宜选用粘度较（高）的液压油。

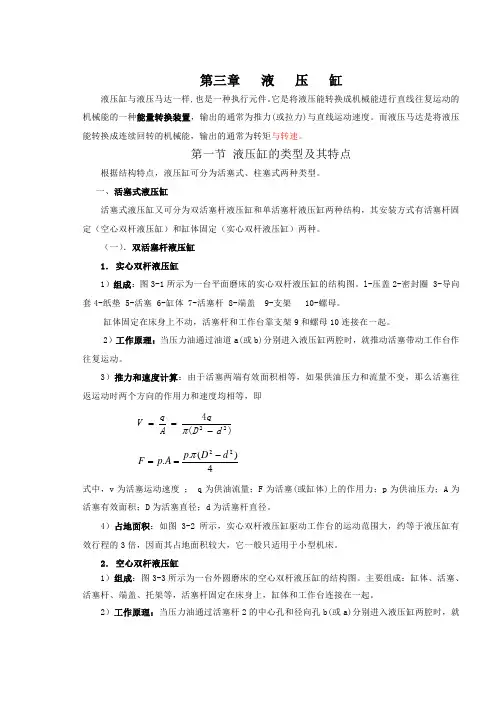

第三章 液 压 缸液压缸与液压马达一样,也是一种执行元件。

它是将液压能转换成机械能进行直线往复运动的机械能的一种能量转换装置，输出的通常为推力(或拉力)与直线运动速度。

而液压马达是将液压能转换成连续回转的机械能，输出的通常为转矩与转速。

第一节 液压缸的类型及其特点根据结构特点，液压缸可分为活塞式、柱塞式两种类型。

一、活塞式液压缸活塞式液压缸又可分为双活塞杆液压缸和单活塞杆液压缸两种结构，其安装方式有活塞杆固定（空心双杆液压缸）和缸体固定（实心双杆液压缸）两种。

（一）．双活塞杆液压缸1． 实心双杆液压缸1）组成：图3-1所示为一台平面磨床的实心双杆液压缸的结构图。

l-压盖2-密封圈 3-导向套4-纸垫 5-活塞 6-缸体 7-活塞杆 8-端盖 9-支架 10-螺母。

缸体固定在床身上不动，活塞杆和工作台靠支架9和螺母10连接在一起。

2）工作原理：当压力油通过油道a(或b)分别进入液压缸两腔时，就推动活塞带动工作台作往复运动。

3）推力和速度计算：由于活塞两端有效面积相等，如果供油压力和流量不变，那么活塞往返运动时两个方向的作用力和速度均相等，即 )(422d D q A q V -==π 4)(..22d D p A p F -==π 式中，v 为活塞运动速度 ； q 为供油流量；F 为活塞(或缸体)上的作用力；p 为供油压力；A 为活塞有效面积；D 为活塞直径；d 为活塞杆直径。

4）占地面积：如图3-2所示，实心双杆液压缸驱动工作台的运动范围大，约等于液压缸有效行程的3倍，因而其占地面积较大，它一般只适用于小型机床。

2． 空心双杆液压缸1）组成：图3-3所示为一台外圆磨床的空心双杆液压缸的结构图。

主要组成：缸体、活塞、活塞杆、端盖、托架等，活塞杆固定在床身上，缸体和工作台连接在一起。

2）工作原理：当压力油通过活塞杆2的中心孔和径向孔b(或a)分别进入液压缸两腔时，就推动缸体带动工作台作往复运动。

3）推力和速度计算：缸体11所受到的作用力和运动速度的计算与实心双杆液压缸类同。

液压与气压传动系统的组成液压与气压传动系统是现代工程中常用的两种传动系统。

液压传动系统通过液体传递力和能量，而气压传动系统通过气体传递力和能量。

它们在工业生产、机械设备以及汽车等领域都有广泛的应用。

本文将详细介绍液压与气压传动系统的组成。

一、液压传动系统的组成液压传动系统主要由以下几个组成部分构成：1. 液压能源装置：液压能源装置主要由液压泵、液压马达或液压发电机等组成。

液压泵通过机械或电动驱动，将机械能转化为液压能。

液压泵有多种类型，常见的有齿轮泵、柱塞泵和液压泵等。

2. 液压执行元件：液压执行元件主要由液压缸和液压马达等组成。

液压缸将液压能转化为机械能，通过液压缸的伸缩来实现力的传递和工作的执行。

液压马达则将液压能转化为机械能，通过旋转来实现力的传递和工作的执行。

3. 液压控制元件：液压控制元件主要由液压阀、液压缸和液压马达等组成。

液压阀用于控制液压系统的压力、流量和方向等参数，实现对液压系统的控制。

液压缸和液压马达则用于实现对液压执行元件的控制，以实现工作的执行。

4. 液压传动介质：液压传动介质主要是液体，通常使用的是油作为液压传动介质。

液压传动介质具有良好的润滑性和密封性能，能够在液压系统中有效地传递力和能量。

二、气压传动系统的组成气压传动系统主要由以下几个组成部分构成：1. 气压能源装置：气压能源装置主要由气压泵和气压发生器等组成。

气压泵通过机械或电动驱动，将机械能转化为气压能。

气压发生器则通过压缩空气，将空气转化为气压能。

2. 气压执行元件：气压执行元件主要由气缸和气动马达等组成。

气缸将气压能转化为机械能，通过气缸的伸缩来实现力的传递和工作的执行。

气动马达则将气压能转化为机械能，通过旋转来实现力的传递和工作的执行。

3. 气压控制元件：气压控制元件主要由气动阀和气缸等组成。

气动阀用于控制气压系统的压力、流量和方向等参数，实现对气压系统的控制。

气缸则用于实现对气压执行元件的控制，以实现工作的执行。

（完整版）液压与⽓压传动课后习题答案《液压与⽓压传动》习题解答第1章液压传动概述１、何谓液压传动？液压传动有哪两个⼯作特性？答：液压传动是以液体为⼯作介质，把原动机的机械能转化为液体的压⼒能，通过控制元件将具有压⼒能的液体送到执⾏机构，由执⾏机构驱动负载实现所需的运动和动⼒，把液体的压⼒能再转变为⼯作机构所需的机械能，也就是说利⽤受压液体来传递运动和动⼒。

液压传动的⼯作特性是液压系统的⼯作压⼒取决于负载，液压缸的运动速度取决于流量。

２、液压传动系统有哪些主要组成部分？各部分的功⽤是什么？答：⑴动⼒装置：泵，将机械能转换成液体压⼒能的装置。

⑵执⾏装置：缸或马达，将液体压⼒能转换成机械能的装置。

⑶控制装置：阀，对液体的压⼒、流量和流动⽅向进⾏控制和调节的装置。

⑷辅助装置：对⼯作介质起到容纳、净化、润滑、消声和实现元件间连接等作⽤的装置。

⑸传动介质：液压油，传递能量。

３、液压传动与机械传动、电⽓传动相⽐有哪些优缺点？答：液压传动的优点：⑴输出⼒⼤,定位精度⾼、传动平稳，使⽤寿命长。

⑵容易实现⽆级调速，调速⽅便且调速范围⼤。

⑶容易实现过载保护和⾃动控制。

⑷机构简化和操作简单。

液压传动的缺点：⑴传动效率低，对温度变化敏感，实现定⽐传动困难。

⑵出现故障不易诊断。

⑶液压元件制造精度⾼，⑷油液易泄漏。

第２章液压传动的基础知识1、选⽤液压油有哪些基本要求？为保证液压系统正常运⾏，选⽤液压油要考虑哪些⽅⾯？答：选⽤液压油的基本要求：⑴粘温特性好，压缩性要⼩。

⑵润滑性能好，防锈、耐腐蚀性能好。

⑶抗泡沫、抗乳化性好。

⑷抗燃性能好。

选⽤液压油时考虑以下⼏个⽅⾯，⑴按⼯作机的类型选⽤。

⑵按液压泵的类型选⽤。

⑶按液压系统⼯作压⼒选⽤。

⑷考虑液压系统的环境温度。

⑸考虑液压系统的运动速度。

⑹选择合适的液压油品种。

2、油液污染有何危害？应采取哪些措施防⽌油液污染？答：液压系统中污染物主要有固体颗粒、⽔、空⽓、化学物质、微⽣物等杂物。
