发电厂电力系统接地故障的常见故障及处理

电力线路接地故障分析处理方法电力线路接地故障是电力系统运行中的常见故障之一，如果不及时处理，可能会导致电力设备受损，对电网安全稳定运行带来严重影响。

及时准确地分析和处理电力线路接地故障至关重要。

本文将从接地故障的原因分析、故障检测与诊断、故障处理与预防等几个方面展开讨论，以期为电力行业人士提供一些参考和借鉴。

一、接地故障的原因分析1. 设备老化或损坏：电力线路中的设备如变压器、绝缘子、导线等随着使用时间的增长，可能会出现老化、损坏等情况，从而导致接地故障的发生。

2. 环境因素：雷击、风雨等自然灾害或外力破坏也是导致接地故障的原因之一。

3. 施工质量不达标：电力线路建设或维护过程中，如果施工质量不达标，比如绝缘材料连接不紧密、接地电阻过大等，也可能引起接地故障的发生。

二、故障检测与诊断1. 使用接地故障检测仪进行检测：接地故障检测仪是用来检测和定位接地故障的专用设备，通过测量电压、电流、电阻等参数，可以对接地故障进行快速、准确地定位和诊断。

2. 进行现场勘查：一旦接地故障发生，需要及时派人员前往现场进行勘查，查找故障点和原因，了解接地故障的具体情况，为后续故障处理提供重要依据。

3. 分析历史故障数据：通过分析历史故障数据，可以了解接地故障的发生规律，找出故障的共性和特点，为今后的故障预防和处理提供参考和借鉴。

三、故障处理与预防1. 故障处理：一旦接地故障发生，需要及时隔离故障区域，停止供电，并尽快进行维修和处理，恢复电力系统的正常运行。

在处理过程中，需要注意保护现场人员的安全，并按照相关规定进行操作，以避免进一步损坏设备。

2. 故障预防：为了避免接地故障的发生，需要加强设备的维护保养工作，定期检查电力线路和设备的运行情况，及时发现并处理潜在的故障隐患。

加强对施工质量的监督和管理，确保施工质量符合标准要求，提高电力线路的可靠性和安全性。

试论10kV电力系统单相接地故障分析与处理方法10kV电力系统是现代电力系统中常见的一种电压等级，而单相接地故障是在10kV电力系统中比较常见的故障之一。

这种故障如果处理不及时和有效，就有可能对电力系统的安全稳定运行产生影响。

本文将从10kV电力系统单相接地故障的原因、特点及处理方法等方面进行论述，以便于更好地理解和处理此类故障。

1. 设备故障：10kV电力系统中的变电所、配电室、开关设备等设备在长期运行中可能会出现故障，例如设备内部的绝缘击穿、接触不良等问题，从而导致设备出现单相接地故障。

2. 外部因素：10kV电力系统所处的环境中可能存在各种外部因素，如雷电、动物触碰、人为操作失误等，这些因素也可能导致单相接地故障的发生。

3. 设计缺陷：有些10kV电力系统在设计上可能存在一些缺陷，如绝缘距离不足、接地装置设置不当等，这些设计缺陷也有可能引发单相接地故障。

二、10kV电力系统单相接地故障的特点1. 故障电流大：单相接地故障时，故障线路上的电流会突然增大，有可能远远超过正常运行时的电流值。

2. 导致相间故障：单相接地故障有可能会引起相间故障，对电力系统的其他线路产生影响。

3. 安全隐患大：单相接地故障会导致线路和设备的绝缘受损，存在着较大的安全隐患，一旦处理不当就可能引发火灾、电击等事故。

1. 及时排除故障原因：一旦发生单相接地故障，首先要及时排除故障的具体原因，找出是设备故障、外部因素还是设计缺陷引起的故障，以便有针对性地采取后续处理措施。

2. 绝缘检测和维修：对发生单相接地故障的设备和线路进行绝缘检测，找出绝缘击穿、绝缘老化等问题，并及时进行维修和更换，保证设备和线路的正常运行。

3. 接地处理：针对发生单相接地故障的设备和线路进行接地处理，提高绝缘等级，减少接地故障的发生概率。

4. 故障检测与消除：在电力系统中设置故障检测装置，一旦发生单相接地故障能够及时报警并消除故障，保证电力系统的安全可靠运行。

·79·NO.8 2018( Cumulativety NO.20 )中国高新科技China High-tech 2018年第8期（总第20期）由于大型发电机组中性点不采用直接接地方式，当发电机发生接地故障时，故障点将流过对地电容电流。

该电容电流可能产生电弧，引起接地弧光过电压，进而导致发电机其他部位绝缘的破坏，灼伤铁芯，形成危害严重的相间或匝间短路故障，甚至烧毁发电机。

本文结合深圳妈湾电力有限公司2006年#5发电机定子出线发生的B相单相接地，详细分析发电机定子接地的原因、事故处理及预防措施。

1　工况概述6月22日08:49:19，#5发电机第一次发生定子绕组单相接地，零序电流最高升至0.55A，持续到08:51:06结束。

6月23号02:31:09到11:20:06共发生10次间断性不规则的定子绕组单相接地，接地电流幅值从0.86～1.54A，最高基波零序电压幅值42.405V，时间为数十秒到5分钟不等。

6月23号11:41:51后，#5发电机零序电流由0.01A突变至1.50A后，事故报警一直存在，并无法消除。

#5发电机定子从间断性地彻底演变成永久性金属性接地。

停机后查出发电机定子接地点发生在封母至高厂变高压侧之间，是密封盘绝缘子被击穿所致。

同时在B相封闭母线筒内发现A排墙外伸缩膨胀节部凹槽有积水（大约2000mL），周围有明显的水流过的痕迹，密封套管表面有一明显的放电通道。

事后分析得出，由于机组的微正压装置故障，退出运行已有半年时间，使得潮气、雾气，雨水等进入封母，导致B相接地。

2　定子接地的原因从发电机发生定子接地的部位可以分为以下两大类：2.1　发电机内部（1）定子线圈由于制造工艺不良，漆面存有气泡等原因导致的电腐蚀使绝缘损坏。

（2）发电机定子线棒部分长期过热，使得绝缘逐步老化，最终导致绝缘破坏。

（3）发电机冷却水的出、入引水口接头发生泄漏，并可能引致同一线槽和相邻线槽的绝缘损坏，并导致已经劣化的绝缘击穿。

单相接地故障的特征及处理单相接地故障是指电力系统中发生了一个或多个相对地的故障。

这种故障会导致电流通过接地导致相对地电势存在差异，从而造成电流不平衡，电压波动，设备损坏甚至火灾等严重后果。

单相接地故障的特征主要体现在以下几个方面：1. 电流不平衡：在单相接地故障发生时，系统中有一相发生接地，另外两相仍然正常工作。

由于相间电流不平衡，三相负荷不平衡，从而影响系统的功率质量，导致电压波动，设备损坏。

2. 电压波动：单相接地故障会导致相对地电压发生变化，从而造成电压波动。

当故障发生时，有一相电压会下降，另外两相电压会略微升高。

这种电压波动会影响系统的稳定性和设备的正常运行。

3. 电流过大：单相接地故障会导致电流通过接地路径，从而使接地电流增大。

这会导致设备过载，进一步损坏设备。

同时，接地电流过大还会造成电线和设备的加热，甚至引发火灾。

处理单相接地故障的方法主要包括以下几个方面：1. 快速切除故障线路：一旦发生单相接地故障，需要及时切除故障线路，以防止故障的继续蔓延。

这可以通过保险丝、断路器等设备实现。

同时，切除故障线路后，还需要进行故障线路的检修和维护，以恢复供电。

2. 接地故障电流限制：在电力系统中，为了限制接地故障电流过大，常使用接地电阻、零序电流互感器等设备。

接地电阻可以有效地限制故障电流大小，避免设备过载。

零序电流互感器可以实时监测接地电流，及时发现并报警。

3. 故障诊断与定位：当发生接地故障时，需要通过故障诊断与定位，找出故障点，进行维修。

一般可以使用故障指示器、故障录波仪等设备来实现故障的诊断和定位。

4. 系统保护调整：在电力系统中，需要设置合适的保护装置，以防止单相接地故障的发生和扩大。

常用的保护装置包括差动保护、过流保护、过电压保护等。

通过设置合适的保护装置，可以及时检测故障，切除故障线路，保证系统的安全运行。

在处理单相接地故障时，需要注意以下几点：1. 遵循安全操作规程：在处理接地故障时，首先要确保自身的安全。

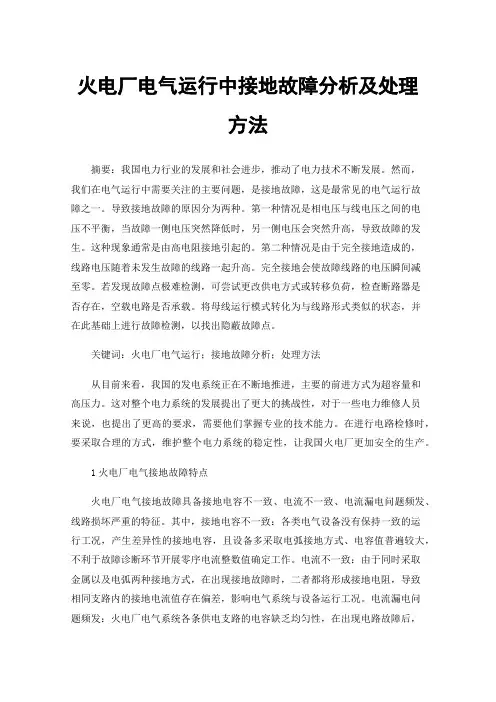

火电厂电气运行中接地故障分析及处理方法摘要：我国电力行业的发展和社会进步，推动了电力技术不断发展。

然而，我们在电气运行中需要关注的主要问题，是接地故障，这是最常见的电气运行故障之一。

导致接地故障的原因分为两种。

第一种情况是相电压与线电压之间的电压不平衡，当故障一侧电压突然降低时，另一侧电压会突然升高，导致故障的发生。

这种现象通常是由高电阻接地引起的。

第二种情况是由于完全接地造成的，线路电压随着未发生故障的线路一起升高。

完全接地会使故障线路的电压瞬间减至零。

若发现故障点极难检测，可尝试更改供电方式或转移负荷，检查断路器是否存在，空载电路是否承载。

将母线运行模式转化为与线路形式类似的状态，并在此基础上进行故障检测，以找出隐蔽故障点。

关键词：火电厂电气运行；接地故障分析；处理方法从目前来看，我国的发电系统正在不断地推进，主要的前进方式为超容量和高压力。

这对整个电力系统的发展提出了更大的挑战性，对于一些电力维修人员来说，也提出了更高的要求，需要他们掌握专业的技术能力。

在进行电路检修时，要采取合理的方式，维护整个电力系统的稳定性，让我国火电厂更加安全的生产。

1火电厂电气接地故障特点火电厂电气接地故障具备接地电容不一致、电流不一致、电流漏电问题频发、线路损坏严重的特征。

其中，接地电容不一致：各类电气设备没有保持一致的运行工况，产生差异性的接地电容，且设备多采取电弧接地方式、电容值普遍较大，不利于故障诊断环节开展零序电流整数值确定工作。

电流不一致：由于同时采取金属以及电弧两种接地方式，在出现接地故障时，二者都将形成接地电阻，导致相同支路内的接地电流值存在偏差，影响电气系统与设备运行工况。

电流漏电问题频发：火电厂电气系统各条供电支路的电容缺乏均匀性，在出现电路故障后，会引发多条支路电流漏电等一系列连锁问题，非故障部位支路也有可能出现漏电情况。

线路损坏严重特征：受外部复杂环境影响，线路损坏、短路与电气接地故障往往会同时出现，也可以将线路损坏与短路现象视为电气接地故障的前期出现征兆，由此引发故障形成。

浅谈35kV变电站系统单相接地故障的分析及应急处理摘要:针对电力系统接地的特点并结合晋煤集团所辖35kV变电站实际运行中出现过的系统单相接地故障现象进行分析、判断,最终得出处理、解决办法。

关键词:系统接地特点接地时的故障现象接地故障处理1、电力系统接地的特点电力系统按接地处理方式可分为大电流接地系统（包括直接接地,电抗接地和低阻接地）、小电流接地系统（包括高阻接地,消弧线圈接地和不接地）。

晋煤集团所辖35kV变电站采用的都是中性点不接地或经消弧线圈接地的运行方式,即为小电流接地系统。

晋煤集团电力系统在运行过p查看后台信息,电压棒图显示电压三相指示值不同,接地相电压降低或为零,其它两相电压升高倍为线电压,此时为稳定性接地。

如果电压棒图指示不停浮动,这种接地现象即为间歇性接地。

当发生弧光接地产生过电压时,非故障相电压很高,常伴有电压互感器高压一次侧熔断器熔断,甚至严重时可能会烧坏电压互感器。

完全接地。

如果发生A相完全接地,则故障相的电压降到零,非故障相的电压升高倍到线电压,此时电压互感器开口三角处电压为100V,电压互感器保护测控装置采集到零序电压3U0越上上限,后台监控系统发出接地信号。

不完全接地。

当某一相(如C相)不完全接地时,此时通过高电阻或电弧接地,中性点电位偏移,这时故障相的电压值降低,但不为零。

非故障相的电压值升高,它们大于相电压,但达不到线电压。

电压互感器开口三角处的电压达到整定告警值（上限值、上上限值）,后台监控系统发出接地信号。

电弧接地。

如果发生一相完全接地,则故障相的电压降低,但不为零,非故障相的电压升高到线电压。

此时电压互感器开口三角处出现100V电压,后台监控系统发出接地信号。

母线电压互感器一相二次熔断器熔断。

故障现象为电笛响,后台监控系统弹出“电压互感器断线”的告警显示对话框,一相电压为零,另外两相电压正常。

处理办法是退出低压等与该互感器有关的保护,更换二次熔断器。

电压互感器高压侧出现一相(A相)断线或一次熔断器熔断。

单相接地故障处理原则及方法单相接地故障是指系统中其中一相线与地之间发生接触，造成短路或导通的故障。

由于接地故障会带来较高的电流和较低的阻抗，极易引发火灾、电器损坏以及电击等事故。

因此，不论是在发电厂、变电站还是用电场所，单相接地故障都需及时处理。

以下是单相接地故障处理的原则及方法。

一、原则1.安全原则：处理接地故障的首要原则是确保人身安全。

在处理过程中，必须穿戴好绝缘防护设备，并保持谨慎、沉着的态度。

2.快速原则：必须迅速确认接地故障，并进行及时处理。

因为接地故障不仅会给电力系统带来损失，还会给生产、生活等方面带来困扰。

3.精确原则：对于接地故障的处理必须准确无误。

处理的过程中要全面了解故障所在位置、类型、原因，以便采取有效的处理措施。

二、方法1.接地电流测量法：利用电流表或远程监控系统实时监测电流，如果发现接地电流异常增大，则可以判断发生了接地故障。

此时应根据监测结果找出故障点，以便进行维修。

2.隔离法：当发现接地故障时，为了防止电流通过接地点继续流动，可以采取隔离法将故障点与电源分离。

具体方法包括：切断故障线路的供电源、开启备用电源、切换断路器等。

3.通知人员法：当发生接地故障时，应立即通知相关工作人员进行处理。

通知范围一般包括电力工程师、维修人员、安全员等。

他们可以在故障点附近设置临时隔离设备，防止故障扩大。

4.快速检修法：在发现接地故障后，必须迅速定位故障点，并进行修复。

检修过程中需要注意以下几点：首先要切断故障电源；然后使用绝缘工具检查故障设备，排除电器故障；最后对系统进行绝缘测试，确认系统安全。

5.故障分析法：在处理接地故障后，需要对故障进行分析，找出故障的原因和根源。

通过分析，可以总结出故障的共性和规律，为以后的预防和处理提供依据。

6.预防措施法：为避免接地故障的发生，需要采取一系列预防措施。

例如：加强对设备绝缘性能的测试和监测，定期对设备进行维护和保养，加强员工安全教育和培训等。

电力系统接地短路故障种类及接地保护方式直观分析电力系统按接地方式分类，有中性点接地系统和中性点不接地系统。

其中，两种接地系统按接地故障的方式分类，又有单相接地、两相接地、三相接地3种短路故障。

单相接地是最常见的线路故障，两相接地、三相接地出现几率小，但有明显的相间短路特征。

★中性点接地系统1.单相接地故障2.两相接地故障3.三相接地故障★中性点不接地系统1.单相接地故障2.单相接地故障3.三相接地故障☆单相接地故障特点：1.一相电流增大，一相电压降低；出现零序电流、零序电压。

2.电流增大、电压降低为同一相别。

3.零序电流相位与故障相电流同向，零序电压与故障相电压反向。

4.故障相电压超前故障相电流约80度左右（短路阻抗角，又叫线路阻抗角）；零序电流超前零序电压约110度左右。

☆两相短路故障特点：1.两相电流增大，两相电压降低；没有零序电流、零序电压。

2.电流增大、电压降低为相同两个相别。

3.两个故障相电流基本反向。

4.故障相间电压超前故障相间电流约80度左右。

☆两相接地短路故障特点：1.两相电流增大，两相电压降低；出现零序电流、零序电压。

2.电流增大、电压降低为相同两个相别。

3.零序电流向量为位于故障两相电流间。

4.故障相间电压超前故障相间电流约80度左右；零序电流超前零序电压约110度左右。

☆三相短路故障特点：1.三相电流增大，三相电压降低；没有零序电流、零序电压。

2.故障相电压超前故障相电流约80度左右；故障相间电压超前故障相间电流同样约80度左右。

★电力系统工作接地（接地保护）变压器或发电机中性点通过接地装置与大地连接，称为工作接地。

工作接地分为直接接地与非直接接地（包括不接地或经消弧线圈接地）两类，工作接地的接地电阻不超过4?为合格。

☆电网中性点运行方式：大接地电流系统（110kV及以上）1.直接接地，又称为有效接地2.经低电阻接地大接地电流系统（35kV及以下）1.不接地，又称为中性点绝缘2.经消弧线圈接地3.经高阻接地煤矿电网中性点接地方式1.井下3300、1140、660V系统采用中性点不接地方式2.6、10kV主要采用中性点经消弧线圈接地方式3.35kV采用中性点不接地方式4.110kV采用中性点直接接地方式举例：中性点经消弧线圈接地和中性点直接接地★接地保护系统的型式文字代号☆第一个字母表示电力系统的对地关系：T--直接接地I--所有带电部分与地绝缘，或一点经阻抗接地。

发电厂电力系统接地故障的判断及解决措施摘要：电力系统供应的稳定性直接关系着地区经济发展，发电厂电力系统运行过程中，不可避免地会出现接地故障，影响电力供应。

本文针对发电厂电力系统常见的接地故障，结合发电厂接地故障的危害，探讨分析发电厂电力系统接地故障的抢修方法，希望对提升电力系统供应的稳定性有所帮助。

关键词：发电厂；电力系统；接地故障；判断与措施1发电厂电力系统中常见的接地故障第一，两点接地故障。

电阻性单点接地会导致接地电阻阻值不高，远低于预定直流系统值，此时事会引发接地故障。

该故障对整个电力系统运行不会产生明显的影响，但会随着时间累积引发两点接地故障。

第二，多点接地故障。

多点接地会降低总接地的电阻值，此时的电阻数值低于系统标定的数值，会发生多点接地故障。

需要检修人员对接地电阻进行系统性的检查，进行故障定位。

第三，多分支接地故障。

若电厂电力系统中出现正负电源接地问题，此时可判断为多个电源点干扰造成，为解决此问题，检修人员大多会采用拉路法对系统进行排查。

第四，非线性电阻接地故障。

此故障产生的原因主要是电力系统中二次回路在运行过程中，半导体材料出现接地故障，导致系统内部电阻会随着电压的变化而变化，此类故障并不会表现为线性特征，对故障检修控制带来影响[1]。

2发生接地故障的危害①当发生接地故障时，会导致变压器设备电压互感铁芯出现饱和状态，增大励磁电流，最终导致PT损坏。

当发生单一的接地故障时，会出现大于正常电压的谐振过压现象，会破坏设备的绝缘性。

②发生接地故障时对配网线路设备，带来主要影响是出现间歇性弧光，导致绝缘子断裂，甚至引发重大的短路故障。

配网线路故障会引发系列性的连锁反应，导致变压器烧毁、避雷装置击穿，甚至引发火灾问题。

③当发生接地故障时，会导致电力系统出现断裂掉落的情况，若线路掉落地段无人切断电源，会导致电路持续向大地直接或间接地放电增大电力损耗，对周边人员的生命财产安全带来影响[2]。

3发电厂电力系统接地故障的判断方式3．1拉路法维修人员使用拉路法进行检修时，对于直流接地回路，需要在短时间内切断所有电源。

电力系统常见接地故障现象与处理一、单相接地故障的危害：1、发生接地时，由于非故障相对地电压升高（完全接地时升至线电压值)系统中的绝缘薄弱点可能击穿，造成短路故障；2、接地故障点产生电弧,会烧坏设备并可能发展成相间短路故障;3、接地故障点产生间歇性电弧时，在一定条件下产生串联谐振过电压,其值可达相电压的2。

5—3倍,对系统绝缘危害很大。

４、发生弧光接地时,产生过电压,非故障相电压很高电压互感器高压保险可能熔断,甚至可能烧坏电压互感器.二、单相接地故障的现象及处理:１、电压互感器保险熔断1）当电压互感器高压保险熔断时,受电压二次回路的负载影响，熔断相电压降低,但不为零，此时其他两相电压应保持为正常相电压或稍低。

同时由于断相出现在互感器高压侧,互感器低压侧会出现零序电压，大小高于接地信号定值,会发出接地信号。

退出电压互感器，更换保险后投入运行。

2)当电压互感器低压保险熔断时,在二次侧的反映和高压保险基本类似,但是由于保险熔断发生在低压侧,影响的将只是某一个绕组的电压,不会出现零序电压．在这种情况下,中央信号报警“电压互感器断线”,熔断相电压为零,另两相电压正常,可以确认为该低压保险熔断，否则，判断为互感器高压保险熔断．退出保护更换二次保险。

2、用变压器对空载母线充电时开关三相合闸不同期,三相对地电容不平衡，使中性点位移，三相电压不对称,也会报接地信号。

这种情况只在操作时发生,只要检查母线及配出设备无异常,即可以判定,投入一条线路接地信号就会消失。

3、系统的接地故障线路发生接地,是电网中最常见的非正常运行状态,沿线杆塔、横担、绝缘子、避雷器等设备,线路两旁树枝,落小物体等都容易引起系统接地，尤其大风和雷雨天气，接地现象更是频繁发生。

1）金属性接地:线路断线,电源侧直接接地，易造成金属性接地。

发生金属性接地时,故障相电压为零或接近于零,非故障相电压上升为线电压或接近于线电压,且完全接地时，电压表显示无摆动．有的变电所有”小电流接地巡检装置"，根据接地时产生零序电流，能判断出接地的线路,汇报调度及时通知巡线人员去处理。
