发电厂电气部分-学习指南 西交大考试题库及答案

1. 除发电机外，（）是发电厂中最为贵重的大型电气设备。

AA. 主变压器；B. 联络变压器；C. 厂用变压器；D. 自用变压器；2.工作接地是指（）（区分于保护接地）。

CA、为保证工作人员安全而采取的接地措施B、为保护电气设备而采取的接地措施C、为保证电力系统正常情况和事故情况下能可靠工作而采取的接地措施D、为防止雷击而采取的接地措施3.系统中同一点发生三相短路时的最大电动力较两相短路时的最大电动力（C ）A. 小15%B.小20%C. 大15%D.大20%4.关于导体稳定温升说法正确的是（B）A.与电流的平方成正比，与导体材料的电阻成反比B.与电流的平方成正比，与导体材料的电阻成正比C.与电流的平方成反比，与导体材料的电阻成反比D.与电流的平方成反比，与导体材料的电阻成正比5.以下高压设备，一般只在屋外使用的是（D ）A. 高压断路器B.高压负荷开关C. 高压隔离开关D.跌落式高压熔断器6.信号装置按用途来分，不包括（D ）A. 事故信号B.预告信号C. 位置信号D.闪烁信号7.中性点经消弧线圈接地一般采用（C）A.欠补偿B.全补偿C.过补偿D.不补偿8. 有关开关电器的说法下面不正确的是（D）。

、A. 正常情况下可靠地接通或断开电路B. 在改变运行方式时进行切换操作C. 当系统发生故障时迅速切除故障部分，以保证非故障部分的正常运行D. 在电力系统中起汇集和分配电流的作用9.多油断路器中油的用途是（C）。

、A. 灭弧介质B. 灭弧介质和绝缘介质C. 绝缘介质D. 以上都不对10. 厂用高压变压器的容量选择正确的是（C）。

A: 厂用高压计算负荷再加上厂用低压计算负荷。

B: 厂用高压计算负荷与上厂用低压计算负荷之和，再加上10%的裕度；C: 厂用高压计算负荷的110%再加上厂用低压计算负荷。

D: 厂用高压计算负荷加上厂用低压计算负荷的110%11.配电装置的选择，通常要进行技术经济比较确定，一般（A ）电压等级宜采用屋内配电装置。

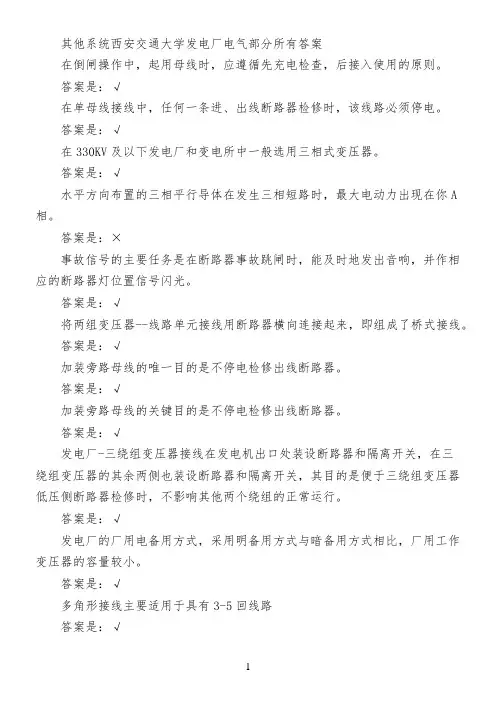

其他系统西安交通大学发电厂电气部分所有答案在倒闸操作中，起用母线时，应遵循先充电检查，后接入使用的原则。

答案是：√在单母线接线中，任何一条进、出线断路器检修时，该线路必须停电。

答案是：√在330KV及以下发电厂和变电所中一般选用三相式变压器。

答案是：√水平方向布置的三相平行导体在发生三相短路时，最大电动力出现在你A 相。

答案是：×事故信号的主要任务是在断路器事故跳闸时，能及时地发出音响，并作相应的断路器灯位置信号闪光。

答案是：√将两组变压器--线路单元接线用断路器横向连接起来，即组成了桥式接线。

答案是：√加装旁路母线的唯一目的是不停电检修出线断路器。

答案是：√加装旁路母线的关键目的是不停电检修出线断路器。

答案是：√发电厂-三绕组变压器接线在发电机出口处装设断路器和隔离开关，在三绕组变压器的其余两侧也装设断路器和隔离开关，其目的是便于三绕组变压器低压侧断路器检修时，不影响其他两个绕组的正常运行。

答案是：√发电厂的厂用电备用方式，采用明备用方式与暗备用方式相比，厂用工作变压器的容量较小。

答案是：√多角形接线主要适用于具有3-5回线路答案是：√电运机运行中突然出现事故，造成电压降低，在事故消除电压回复时形成的自启动称为失压自启动。

答案是：√电压互感器的配置应根据电气测量仪表、继电保护装置、自动装置和自动调节励磁的要求配置，并且还需考虑同期的需要。

答案是：√电气主接线图一般画成单线图，仅在三相连接设备不完全相同时，才局部画出三相图答案是：√电气设备选择的一般条件是按正常工作条件选择电气设备、按短路状态校验。

答案是：√电力系统中的发电机及各电压等级的变压器的中性点，都是电力系统的中性点答案是：√影响输电电压等级发展的主要原因有答案是："长距离输送电能大容量输送电能节省基建投资和运行费用电力系统互联"影响电流互感器运行误差的因素有（）答案是："一次侧电流二次侧负荷"外桥形电气主接线适用于答案是："水电厂桥路有穿越功率"目前我国采用的中性点工作方式有（）答案是："中性点直接接地中性点经消弧线圈接地中性点不接地"根据运行状态，自启动类型可分为（）答案是："带负荷自启动空载自启动失压自启动"高压断路器的灭狐的基本方法包括答案是："利用特殊灭狐的基本方法包括采用多级断口熄弧快速拉长电弧用特殊金属材料做触头"发电厂的厂用电源，必须供电可靠，且能满足各种工作状态的要求，按功能分为（）答案是："工作电源启动电源备用电源事故保安电源"电力系统中，电气设备选择的一般条件是（）答案是："按正常工作条件选择电气设备按短路状态校验"厂用供电电源包括（）答案是："工作电源备用启动电源事故保安电源"在某一距离下，无论在最高工作电压或出现内、外部过电压时，都不致使空气间隙被击穿，这一距离是指（）答案是：最小安全净距在10KV出线上，电流互感器通常（）答案是：两相式不完全星形接线以下不属于二次设备的是答案是：变压器少油式断路器中油的用途是（）答案是：灭狐三相电动力计算公式中的形状系数Kf决定于（）答案是：导体的形状若10v母线水平布置，（）答案是：中间相承受的电动力最大配电装置的母线截面积选择是按答案是：长期发热允许电流某变电所220千伏配电装置的布置形式为两组母线上下布置，两组母线隔离开关亦上下重叠布置而断路器为双列布置，两个回路合用一个间隔。

西安交通大学智慧树知到“电气工程及其自动化”《发电厂电气部分》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.加装旁路母线的关键目的是不停电检修出线断路器。

()A.正确B.错误2.大中型发电厂，特别是火力发电厂的厂用电备用方式，常利用()。

A.明备用B.暗备用C.与系统相连的主变兼作备用D.快速启动的柴油发电机组3.高压断路器灭弧的基本方法包括()。

A.利用特殊灭弧介质B.采用多级断口熄弧C.快速拉长电弧D.用特殊金属材料做触头4.对电力系统运行的基本要求有()A.保证对用户供电的可靠性B.保证电能的良好质量C.保证运行的最大经济性D.必须有大量的电力存储5.开关在开断电路时，无需考虑电弧熄灭与否。

()A.正确B.错误6.二分之三接线在正常运行时，其两组母线同时工作，所有断路器均为闭合状态运行。

()A.正确B.错误7.电能与其他形式的能源相比，其特点不包括()A.便于大规模生产和远距离输送B.方便转换和易于控制C.可以大量储存D.损耗小8.短路时导体的热稳定条件是其最高温度不超过长期发热的最高允许温度。

()A.正确B.错误9.海拔超过()的地区称高原地区。

A.1000mB.1200mC.1500mD.2000m10.电压互感器的配置应根据电气测量仪表、继电保护装置、自动装置和自动调节励磁的要求配置，并且还需考虑同期的需要。

()A.正确B.错误11.火力发电厂采用发电机变压器单元接线，厂用工作电源由发电机出口引接，厂用引接分支线采用离相封闭母线时，分支线上关于应装设备或其他设施的叙述中正确的是()A.应装设断路器B.应装设隔离开关，不应装断路器C.应装设可拆卸点D.不应装设任何设备和设施12.电气主接线中，加装旁路母线的目的是()。

A.限流B.吸收无功C.限压D.不停电检修出线断路器13.发电厂的厂用电备用方式，采用明备用方式与暗备用方式相比，厂用工作变压器的容量较小。

()A.正确B.错误14.短路电流的计算按系统内()。

单选题题厂用电率是衡量发电厂经济性的主要指标之一，它等于发电厂在一定时间内的厂用电量与（）大型火力发电厂厂用电系统接线形式通常采用大中型发电厂，特别是火力发电厂的厂用电备用方式，常利用（）当断路器处在分闸位置时，断路器的位置指示信号为（）电气主接线中，加装旁路母线的目的是（）电压互感器正常运行时二次侧不允许（）短时停电可能影响人身或设备安全，使生产停顿或发电量下降的负荷称为减少矩形母线应力的最有效方法是（）某变电所220千伏配电装置的布置形式为两组母线上下布置，两组母线隔离开关亦上下重叠布置而断路器为双列布置，两个回路合用一个间配电装置的母线截面积选择是按若10kv母线水平布置，（）三相电动力计算公式中的形状系数Kf决定于（）少油式断路器中油的用途是（）以下不属于二次设备的是在10KV出线上，电流互感器通常（）在某一距离下，无论在最高工作电压或出现内、外部过电压时，都不致使空气间隙被击穿，这一距离是指（）多选题题厂用供电电源包括（）电力系统中，电气设备选择的一般条件是（）发电厂的厂用电源，必须供电可靠，且能满足各种工作状态的要求，按功能分为（）高压断路器的灭狐的基本方法包括（）根据运行状态，自启动类型可分为（）目前我国采用的中性点工作方式有（）外桥形电气主接线适用于影响电流互感器运行误差的因素有（）影响输电电压等级发展的主要原因有判断题题电力系统中的发电机及各电压等级的变压器的中性点，都是电力系统的中性点电气设备选择的一般条件是按正常工作条件选择电气设备、按短路状态校验。

电气主接线图一般画成单线图，仅在三相连接设备不完全相同时，才局部画出三相图电压互感器的配置应根据电气测量仪表、继电保护装置、自动装置和自动调节励磁的要求配置，并且还需考虑同期的需要。

电运机运行中突然出现事故，造成电压降低，在事故消除电压回复时形成的自启动称为失压自启动。

多角形接线主要适用于具有3-5回线路发电厂的厂用电备用方式，采用明备用方式与暗备用方式相比，厂用工作变压器的容量较小。
