下载文档原格式

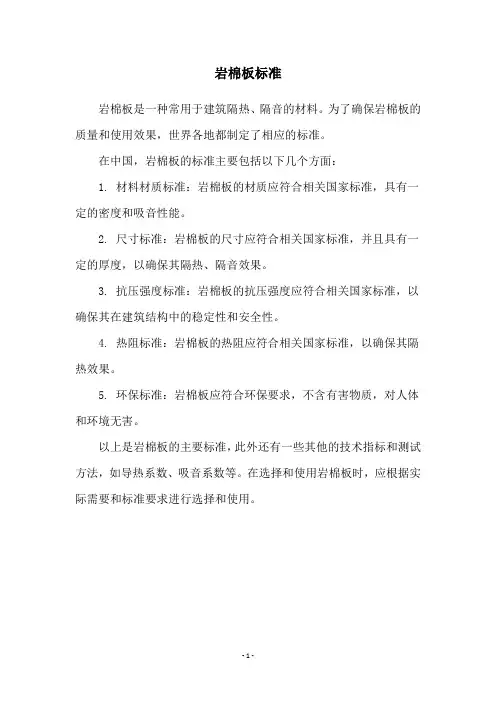

岩棉板标准
岩棉板是一种常用于建筑隔热、隔音的材料。
为了确保岩棉板的质量和使用效果，世界各地都制定了相应的标准。
在中国，岩棉板的标准主要包括以下几个方面：
1. 材料材质标准：岩棉板的材质应符合相关国家标准，具有一定的密度和吸音性能。
2. 尺寸标准：岩棉板的尺寸应符合相关国家标准，并且具有一定的厚度，以确保其隔热、隔音效果。
3. 抗压强度标准：岩棉板的抗压强度应符合相关国家标准，以确保其在建筑结构中的稳定性和安全性。
4. 热阻标准：岩棉板的热阻应符合相关国家标准，以确保其隔热效果。
5. 环保标准：岩棉板应符合环保要求，不含有害物质，对人体和环境无害。
以上是岩棉板的主要标准，此外还有一些其他的技术指标和测试方法，如导热系数、吸音系数等。
在选择和使用岩棉板时，应根据实际需要和标准要求进行选择和使用。
- 1 -。

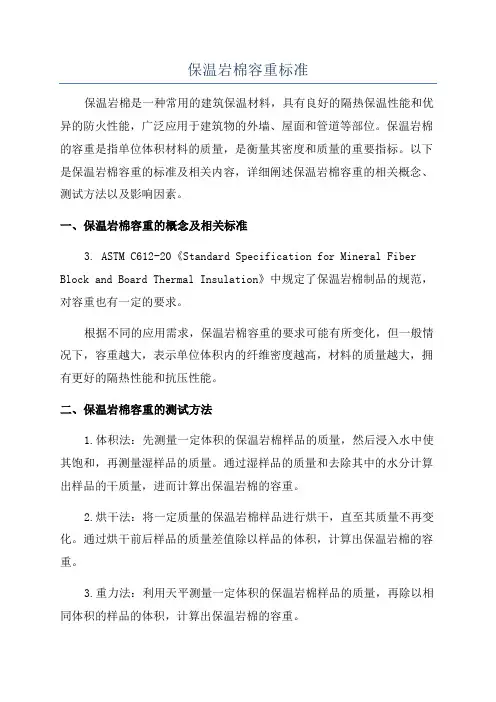

保温岩棉容重标准保温岩棉是一种常用的建筑保温材料，具有良好的隔热保温性能和优异的防火性能，广泛应用于建筑物的外墙、屋面和管道等部位。
保温岩棉的容重是指单位体积材料的质量，是衡量其密度和质量的重要指标。
以下是保温岩棉容重的标准及相关内容，详细阐述保温岩棉容重的相关概念、测试方法以及影响因素。
一、保温岩棉容重的概念及相关标准3. ASTM C612-20《Standard Specification for Mineral Fiber Block and Board Thermal Insulation》中规定了保温岩棉制品的规范，对容重也有一定的要求。
根据不同的应用需求，保温岩棉容重的要求可能有所变化，但一般情况下，容重越大，表示单位体积内的纤维密度越高，材料的质量越大，拥有更好的隔热性能和抗压性能。
二、保温岩棉容重的测试方法1.体积法：先测量一定体积的保温岩棉样品的质量，然后浸入水中使其饱和，再测量湿样品的质量。
通过湿样品的质量和去除其中的水分计算出样品的干质量，进而计算出保温岩棉的容重。
2.烘干法：将一定质量的保温岩棉样品进行烘干，直至其质量不再变化。
通过烘干前后样品的质量差值除以样品的体积，计算出保温岩棉的容重。
3.重力法：利用天平测量一定体积的保温岩棉样品的质量，再除以相同体积的样品的体积，计算出保温岩棉的容重。
三、保温岩棉容重的影响因素1.生产工艺：保温岩棉的制造工艺会影响到其纤维的密度和排列方式，进而影响到容重。
制造工艺越先进、控制越精细，一般容重越均匀。
2.原材料：保温岩棉的容重还受到原材料的性质和组成的影响。
不同原材料的纤维长度和直径不同，纤维质量和密度也会有所不同，进而影响到容重。
3.纤维密度：保温岩棉的纤维密度是影响容重的重要因素之一、较高的纤维密度意味着单位体积内纤维的数量更多，容重也会相对较大。
4.压缩度：保温岩棉的容重还与其压缩度有关。
一般情况下，保温岩棉容重较大的产品具有较高的初始厚度和较低的可压缩性。

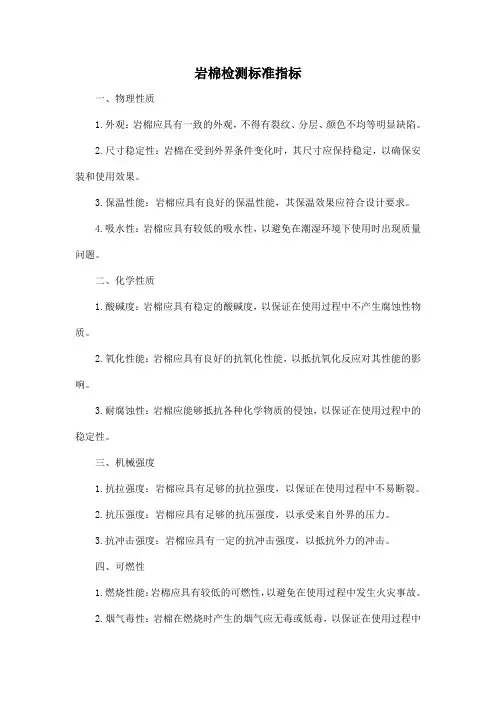

岩棉检测标准指标
一、物理性质
1.外观：岩棉应具有一致的外观，不得有裂纹、分层、颜色不均等明显缺陷。
2.尺寸稳定性：岩棉在受到外界条件变化时，其尺寸应保持稳定，以确保安装和使用效果。
3.保温性能：岩棉应具有良好的保温性能，其保温效果应符合设计要求。
4.吸水性：岩棉应具有较低的吸水性，以避免在潮湿环境下使用时出现质量问题。
二、化学性质
1.酸碱度：岩棉应具有稳定的酸碱度，以保证在使用过程中不产生腐蚀性物质。
2.氧化性能：岩棉应具有良好的抗氧化性能，以抵抗氧化反应对其性能的影响。
3.耐腐蚀性：岩棉应能够抵抗各种化学物质的侵蚀，以保证在使用过程中的稳定性。
三、机械强度
1.抗拉强度：岩棉应具有足够的抗拉强度，以保证在使用过程中不易断裂。
2.抗压强度：岩棉应具有足够的抗压强度，以承受来自外界的压力。
3.抗冲击强度：岩棉应具有一定的抗冲击强度，以抵抗外力的冲击。
四、可燃性
1.燃烧性能：岩棉应具有较低的可燃性，以避免在使用过程中发生火灾事故。
2.烟气毒性：岩棉在燃烧时产生的烟气应无毒或低毒，以保证在使用过程中
的安全性。
五、含水率
岩棉的含水率应符合设计要求，以避免在使用过程中出现质量问题。
六、憎水率
岩棉的憎水率应符合设计要求，以保证在使用过程中不易受潮。
七、渣球含量
岩棉中的渣球含量应符合设计要求，以避免在使用过程中对其保温性能产生影响。
八、纤维直径
岩棉的纤维直径应符合设计要求，以影响其保温性能和机械强度。
九、氯离子含量
岩棉的氯离子含量应符合设计要求，以避免在使用过程中产生腐蚀问题。
岩棉的品质分类通常根据以下几个关键参数来判定：
1.含渣量：高质量的岩棉板在肉眼观察下不应该看到很多矿渣。
2.外观：优质岩棉板的外观应平整，没有污迹和破损。
3.胶量分布：胶的分布应该均匀，岩棉板内不应有胶块。
4.颜色一致性：岩棉的颜色应该是一致的，如果出现白色和黄色不一致的情况，可能是劣质产品。
5.导热系数：常见的岩棉导热系数为0.032-0.040W/(m·K)，数值越小表示保温效果越好。
6.密度：岩棉的密度一般在60-200kg/m³之间，不同应用场景可能需要不同密度的岩棉。
7.燃烧性能：岩棉属于A级不燃材料，具有良好的防火性能。
8.化学性质：优质的岩棉化学性质稳定，呈中性或弱碱性，对多种金属材料无腐蚀，且不含有害物质。
9.原材料：高品质的岩棉产品通常采用优质玄武岩、白云石等为主要原材料。
10.环保安全：合格的岩棉产品不含有对环境有害的物质，如石棉、CFC、HFC、HCFC等，并且不会被腐蚀或产生霉变及细菌。
11.标准规范：符合相关标准的岩棉产品，如建筑外墙外保温用岩棉板和岩棉条，应遵循特定的术语、定义、分类和标记等要求。
总的来说，在选择岩棉产品时，应根据具体的应用需求和上述品质参数来选择合适的产品。
同时，了解产品的生产厂家、品牌声誉以及是否有相关的质量认证也是非常重要的。

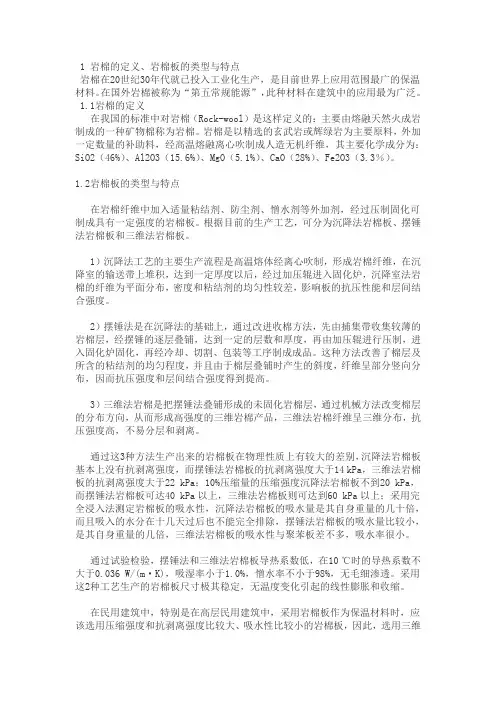

1 岩棉的定义、岩棉板的类型与特点岩棉在20世纪30年代就已投入工业化生产，是目前世界上应用范围最广的保温材料。
在国外岩棉被称为“第五常规能源”，此种材料在建筑中的应用最为广泛。
1.1岩棉的定义在我国的标准中对岩棉（Rock-wool）是这样定义的：主要由熔融天然火成岩制成的一种矿物棉称为岩棉。
岩棉是以精选的玄武岩或辉绿岩为主要原料，外加一定数量的补助料，经高温熔融离心吹制成人造无机纤维，其主要化学成分为：SiO2（46%）、Al2O3（15.6%）、MgO（5.1%）、CaO（28%）、Fe2O3（3.3％）。
1.2岩棉板的类型与特点在岩棉纤维中加入适量粘结剂、防尘剂、憎水剂等外加剂，经过压制固化可制成具有一定强度的岩棉板。
根据目前的生产工艺，可分为沉降法岩棉板、摆锤法岩棉板和三维法岩棉板。
1）沉降法工艺的主要生产流程是高温熔体经离心吹制，形成岩棉纤维，在沉降室的输送带上堆积，达到一定厚度以后，经过加压辊进入固化炉，沉降室法岩棉的纤维为平面分布，密度和粘结剂的均匀性较差，影响板的抗压性能和层间结合强度。
2）摆锤法是在沉降法的基础上，通过改进收棉方法，先由捕集带收集较薄的岩棉层，经摆锤的逐层叠铺，达到一定的层数和厚度，再由加压辊进行压制，进入固化炉固化，再经冷却、切割、包装等工序制成成品。
这种方法改善了棉层及所含的粘结剂的均匀程度，并且由于棉层叠铺时产生的斜度，纤维呈部分竖向分布，因而抗压强度和层间结合强度得到提高。
3）三维法岩棉是把摆锤法叠铺形成的未固化岩棉层，通过机械方法改变棉层的分布方向，从而形成高强度的三维岩棉产品，三维法岩棉纤维呈三维分布，抗压强度高，不易分层和剥离。
通过这3种方法生产出来的岩棉板在物理性质上有较大的差别，沉降法岩棉板基本上没有抗剥离强度，而摆锤法岩棉板的抗剥离强度大于14 kPa，三维法岩棉板的抗剥离强度大于22 kPa；10%压缩量的压缩强度沉降法岩棉板不到20 kPa，而摆锤法岩棉板可达40 kPa以上，三维法岩棉板则可达到60 kPa以上；采用完全浸入法测定岩棉板的吸水性，沉降法岩棉板的吸水量是其自身重量的几十倍，而且吸入的水分在十几天过后也不能完全排除，摆锤法岩棉板的吸水量比较小，是其自身重量的几倍，三维法岩棉板的吸水性与聚苯板差不多，吸水率很小。
岩棉标准岩棉起源于夏威夷。
当夏威夷岛第一次火山喷发之后，岛上的居民在地上发现了一缕一缕融化后质地柔软的岩石，这就是最初人类认知的岩棉纤维，岩棉的生产过程，其实是模拟了夏威夷火山喷发这一自然过程，岩棉产品均采用优质玄武岩、白云石等为主要原材料，经1450℃以上高温溶化后采用国际先进的四轴离心机高速离心成纤维，同时喷入一定量粘结剂、防尘油、憎水剂后经集棉机收集、通过摆锤法工艺，加上三维法铺棉后进行固化、切割，形成不同规格和用途的岩棉产品，其标准如下。
一、技术要求（一）外观表面平整，不应有妨碍使用的伤痕、污迹、破损。
（二）纤维平均直径和渣球含量纤维平均直径应不大于6.0um，渣球含量（粒径大于0.25mm）应不大于7.0％。
（三）尺寸允许偏差及密度允许偏差应符合表1的规定。
表1 尺寸允许偏差及密度允许偏差（四）酸度系数应不小于1.8。
（五）氧化钾和氧化钠含量氧化钾和氧化钠含量之和应不大于5.0％。
（六）尺寸稳定性长度、宽度和厚度的相对变化率均不大于1.0％。
（七）质量吸湿率应不大于1.0％。
（八）憎水率应不小于98.0％。
（九）短期吸水量（部分浸入）岩棉板应不大于0.4kg/m2，岩棉条应不大于0.5kg/m2。
（十）体积吸水率（全浸）应不大于5.0％。
（十一）导热系数1.岩棉板的导热系数（平均温度25℃）应不大于0.040W/（m·K），有标称值时还应不大于其标称值。
2.岩棉条的导热系数（平均温度25℃）应不大于0.046W/（m·K），有标称值时还应不大于其标称值。
（十二）垂直于表面的抗拉强度应符合表2要求。
表2 垂直于表面的抗拉强度要求（十三）压缩强度应符合表3要求。
表3 压缩强度要求（十四）剪切强度和剪切模量岩棉条的剪切强度和剪切模量应符合表4要求。
表4 岩棉条的剪切强度和剪切模量要求（十五）燃烧性能应符合GB 8624-2012中5.1.1中A（A1）级材料的要求。
（十六）特殊要求1.有水蒸气透过性能要求时，应满足：湿阻因子不大于10，有标称值时还应不大于其标称值。
一、岩棉的质量标准是什么1、岩棉板又称为岩棉保温装饰板，是以玄武岩为主要原材料，经高温熔融加工而成的无机纤维板。
岩棉板经过高温融熔加工成的人工无机纤维，具有质量轻、导热系数小、吸热、不燃的特点。
2、建筑外墙用岩棉板国标是GB/T25975-2010、建筑幕墙用岩棉板国家标准是GB/T25975-2005、工业用岩棉板国家标准是GB/T11835-2007。
二、岩棉板的特点有哪些1、绝热性能岩棉板的绝热性能好，在常温条件下岩棉的热导率通常在0.03～0.047W/（moK）之间。
2、燃烧性能岩棉、矿渣棉制品的燃烧性能取决于其中可燃性粘接剂的含量，岩棉、矿渣棉本身属无机质矿物纤维，不可燃，在加工成制品的过程中，有时要加入有机粘结剂或添加物，这些对制品的燃烧性能会产生一定的影响。
3、隔音性能岩棉、矿渣棉制品具有优良的隔音和吸声性能，这种制品具有多孔性结构，当声波通过时，由于流阻的作用产生摩擦，使声能的一部分为纤维所吸收，阻碍了声波的传递。
大量的细长纤维形成了多孔连接结构，决定了岩棉是一种出色的吸音降噪材料。
4、抗潮性能岩棉在相对湿度很大的环境下，体积吸湿率小于0.2%。
岩棉外墙外保温系统的施工要点1、岩棉外墙外保温系统在施工前，应该根据设计以本规程的要求针对工程项目的节能保温专项来做出其施工方案，并且还需对施工人员进行技术交底以及专业技术的培训。
2、岩棉板外保温系统主要是用于节能保温工程的施工上，因此需根据经审查合格的施工图设计文件以及审批通过的工程项目的来实行节能保温专项施工方案。
3、岩棉板外保温系统的生产企业，必须对所有的专业人员在施工过程中进行现场的指导。
另外，还必须配合施工单位及现场监理做好施工质量方面的控制工作。
4、岩棉板外保温系统的材料进场需按规格、数量以及质量要求的顺序入库，并且还必须要有专人来保管，不能露天堆放。
5、岩棉板外墙外保温系统在施工期间，基层及施工的环境温度若是低于5℃则不得进行施工，并且五级以上大风天气和雨天气也不得进行施工。

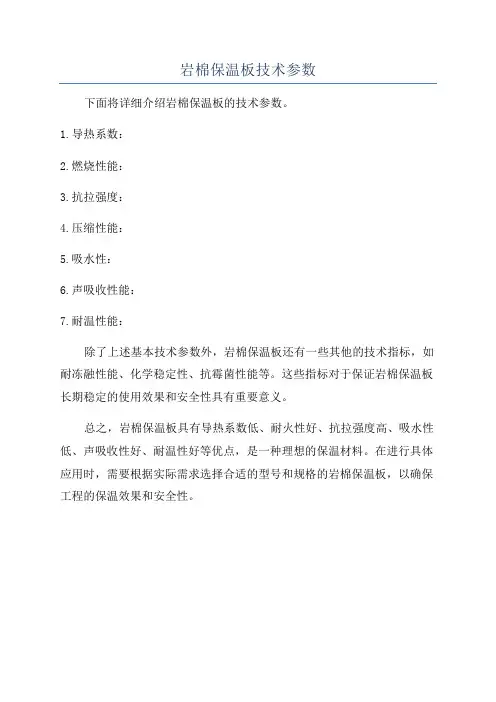

岩棉保温板技术参数
下面将详细介绍岩棉保温板的技术参数。
1.导热系数：
2.燃烧性能：
3.抗拉强度：
4.压缩性能：
5.吸水性：
6.声吸收性能：
7.耐温性能：
除了上述基本技术参数外，岩棉保温板还有一些其他的技术指标，如耐冻融性能、化学稳定性、抗霉菌性能等。
这些指标对于保证岩棉保温板长期稳定的使用效果和安全性具有重要意义。
总之，岩棉保温板具有导热系数低、耐火性好、抗拉强度高、吸水性低、声吸收性好、耐温性好等优点，是一种理想的保温材料。
在进行具体应用时，需要根据实际需求选择合适的型号和规格的岩棉保温板，以确保工程的保温效果和安全性。

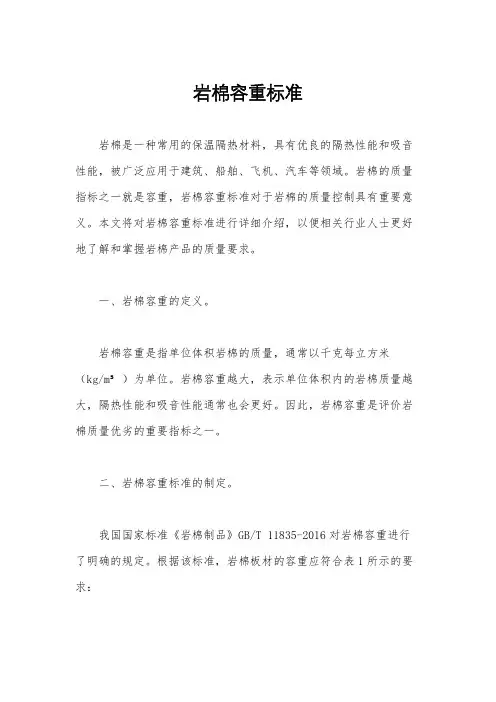

岩棉容重标准岩棉是一种常用的保温隔热材料，具有优良的隔热性能和吸音性能，被广泛应用于建筑、船舶、飞机、汽车等领域。
岩棉的质量指标之一就是容重，岩棉容重标准对于岩棉的质量控制具有重要意义。
本文将对岩棉容重标准进行详细介绍，以便相关行业人士更好地了解和掌握岩棉产品的质量要求。
一、岩棉容重的定义。
岩棉容重是指单位体积岩棉的质量，通常以千克每立方米（kg/m³）为单位。
岩棉容重越大，表示单位体积内的岩棉质量越大，隔热性能和吸音性能通常也会更好。
因此，岩棉容重是评价岩棉质量优劣的重要指标之一。
二、岩棉容重标准的制定。
我国国家标准《岩棉制品》GB/T 11835-2016对岩棉容重进行了明确的规定。
根据该标准，岩棉板材的容重应符合表1所示的要求：表1 岩棉板材容重标准。
| 岩棉板材容重（kg/m³） | 允许偏差 |。
|------------------------|----------|。
| 80 | ±10% |。
| 100 | ±10% |。
| 120 | ±8% |。
| 140 | ±8% |。
| 160 | ±8% |。
| 180 | ±8% |。
| 200 | ±8% |。
根据标准，不同容重等级的岩棉板材都有相应的允许偏差范围。
生产厂家在生产岩棉板材时，需要严格按照这些标准要求进行生产，确保产品的质量符合国家标准。
三、岩棉容重标准的重要性。
岩棉容重标准的制定和执行对于保障岩棉产品的质量具有重要意义。
首先，岩棉容重直接影响着岩棉的隔热和吸音性能，符合标准的岩棉产品能够更好地满足建筑、船舶、飞机、汽车等领域对隔热和吸音性能的要求。
其次，岩棉容重标准的执行有利于规范市场竞争秩序，防止一些厂家为了追求利润而降低产品质量，保护了消费者的合法权益。
此外，岩棉容重标准的制定还有利于推动岩棉行业的健康发展，提高产品质量和品牌竞争力。
岩棉的主要技术性能指标
20世纪80年代以来，北京、南京等地从国外引进岩棉生产工艺和先进的设备生产各种岩棉制品，，市场占有量较大。
岩棉以精选的优质玄武石为主要原料，经冲天炉溶化后，采用国际先进的四辊离心制棉工艺，江玄武石高温熔体甩拉成4-um的非连续性纤维，再岩棉纤维中加入一定量的粘结剂、防尘油、憎水剂等，经过沉降、固化、切割等工序，根据不同用途制成棉毡、半硬板。
保温带、管壳等多种制品。
在众多保温材料中，岩棉制品具有重量轻、导热系数小、吸声好、不燃、不蛀、不霉、适用温度范围广、使用时间长等突出优点，因而在建筑、石油化工、船舶制造、制金、电力、城市热网保护以及农业（培养基）等部门广泛应用于保温、隔热、节能、隔声等领域，鉴于其纤维细、重量轻、好加工，也是一种比较理想的吸声材料。
佳音岩棉的主要技术性能指标
项目标准值岩棉实测值
密度允许偏差/% +-15 8.3
有机物含量≤4.0 2.9
燃烧性能不燃不燃
导热系数（25）/w.m-1.k-1 ≤0.044≤0.040
纤维平均直径/um ≤7.0 5.7
渣球含量≤12 4.2
酸度系数≥1.6≥1.8
压缩强度/pa ≥40≥40
垂直于版面的抗拉强度/pa ≥7.5≥10.0
憎水率/% ≥98.0≥99.0
短期吸水量（部分侵入）/kg.m2 ≤1.0≤1.0
质量吸湿率≤1.0≤1.0。
岩棉检测内容和标准表一、岩棉质量检测1. 外观质量：观察岩棉的外观是否平整、无瑕疵、无纤维飞散。
2. 尺寸偏差：测量岩棉的尺寸是否符合要求，偏差应在规定范围内。
3. 密度：通过密度计测量岩棉的密度，应符合产品标准要求。
4. 渣球含量：岩棉中渣球含量应符合产品标准要求。
5. 抗拉强度：通过拉力试验测试岩棉的抗拉强度，应符合产品标准要求。
6. 抗压强度：通过压力试验测试岩棉的抗压强度，应符合产品标准要求。
7. 吸水性：通过吸水性试验测试岩棉的吸水性，应符合产品标准要求。
二、燃烧性能检测1. 燃烧等级：按照相关标准进行燃烧试验，测定岩棉的燃烧等级。
2. 烟密度：在燃烧试验中观察岩棉的烟密度，应符合相关标准要求。
3. 热释放量：在燃烧试验中测定岩棉的热释放量，应符合相关标准要求。
4. 燃烧增长速率：在燃烧试验中测定岩棉的燃烧增长速率，应符合相关标准要求。
5. 火焰传播速率：在燃烧试验中测定岩棉的火焰传播速率，应符合相关标准要求。
三、保温性能检测1. 导热系数：通过导热系数测定仪测定岩棉的导热系数，应符合产品标准要求。
2. 热阻：通过热阻测定仪测定岩棉的热阻，应符合产品标准要求。
3. 保温性能：在规定条件下测试岩棉的保温性能，应符合产品标准要求。
四、耐久性检测1. 耐腐蚀性：在模拟腐蚀条件下测试岩棉的耐腐蚀性，应符合产品标准要求。
2. 耐高温性：在高温条件下测试岩棉的稳定性，应符合产品标准要求。
3. 耐寒性：在低温条件下测试岩棉的稳定性，应符合产品标准要求。
4. 抗疲劳性：通过疲劳试验测试岩棉的抗疲劳性能，应符合产品标准要求。
5. 老化性能：在老化条件下测试岩棉的性能变化，应符合产品标准要求。
五、环保性能检测1. 重金属含量：通过原子吸收光谱法等测定岩棉中重金属含量，应符合产品标准要求。
2. 有机挥发物含量：通过气相色谱法等测定岩棉中有机挥发物含量，应符合产品标准要求。
岩棉容重标准岩棉是一种常见的建筑保温材料，其性能指标之一就是容重。
岩棉容重标准对于岩棉材料的质量和性能有着重要的影响。
本文将对岩棉容重标准进行详细介绍，希望能够对相关行业人士有所帮助。
岩棉容重标准是指岩棉材料单位体积的重量。
通常情况下，岩棉容重越大，表示单位体积内的纤维数量越多，保温隔热性能也就越好。
根据国家标准，岩棉容重一般在60kg/m³到200kg/m³之间。
不同用途的岩棉材料对容重的要求也有所不同，例如一般居住建筑的岩棉板容重一般在80kg/m³到120kg/m³之间，而工业厂房的岩棉板容重则一般在100kg/m³到150kg/m³之间。
岩棉容重标准的制定是为了保证岩棉材料的质量稳定，满足建筑保温隔热的要求。
在实际施工中，选择符合标准的岩棉材料能够保证施工质量，提高建筑的保温性能，延长建筑的使用寿命。
因此，严格执行岩棉容重标准对于保障建筑质量和使用安全具有重要意义。
在进行岩棉容重标准检测时，需要注意以下几点，首先，要选择具有资质的检测机构进行检测，确保检测结果的准确性和可靠性；其次，要严格按照国家标准进行检测，避免人为因素对检测结果造成影响；最后，对于不符合标准的岩棉材料，要及时停止使用，并对相关责任人进行追究，以确保建筑质量和使用安全。
除了执行国家标准外，企业在生产岩棉材料时也应该根据实际情况制定更严格的内部标准，以确保产品质量。
通过严格控制岩棉容重，提高产品质量，增强企业竞争力，树立企业形象。
总的来说，岩棉容重标准对于岩棉材料的质量和性能有着重要的影响。
严格执行标准，选择符合标准的岩棉材料，对于保障建筑质量和使用安全具有重要意义。
希望本文对于相关行业人士有所帮助，谢谢阅读。
岩棉国标岩棉是一种重要的保温材料，特别是在工业、建筑等领域得到广泛应用。
然而，由于市场上各类“岩棉”品牌众多，甚至质量参差不齐，因此，为了保障用户的权益，国家出台了《岩棉制品》国家标准（GB/T 25975-2020）。
一、什么是国家标准？国家标准，即全国统一标准，是国家在保护国家利益和公共利益，维护社会稳定和促进社会经济发展的需要，按照国家标准化工作的规律，不断完善和发展的标准。
国家标准分为强制执行标准和推荐性标准。
强制执行标准，是国家在其规定的范围内，普遍实行并应予以检查验收的标准。
二、岩棉国标的意义1.促进工商业的正常发展。
保障广大用户的权益，有效避免虚假宣传和不良竞争现象，减少安全事故的发生，同时能够规范行业生产，防止企业投机取巧。
2.规范行业标准。
通过制定标准来指导行业生产和加工中产品的质量检测、使用和管理，保护消费者的利益，提高产品质量和市场竞争能力。
3.维护社会安全。
各种建筑材料必须符合安全标准，才能进入市场销售。
因此，制定了岩棉国标对于建筑行业的安全非常重要。
三、岩棉国标内容1.岩棉板材的质量要求：规定岩棉板材的质量、密度、厚度、燃烧性能、尺寸公差、可燃性类别、水分含量等方面的要求。
2.岩棉管壳的质量要求：规定岩棉管壳的质量、密度、内外表面燃烧性能、可燃性类别、尺寸公差、水分含量等方面的要求。
3.岩棉制品的使用和储存：规定了岩棉制品在使用和储存时需要遵守的注意事项，以及对于岩棉制品的验收、保管和使用时需要注意的事项。
四、结语总之，岩棉国标的发布对于保障消费者的权益、规范市场秩序、促进行业发展等方面都起到了非常积极的作用。
企业要认真落实岩棉国标，加强产品的质量管理，提高竞争实力，让更多的用户能够获得更加安全、环保的产品。
同时，广大用户在选购岩棉制品时也要了解岩棉国标，避免购买到不符合国家标准的产品。
维科岩棉板外墙外保温系统资料书无锡市维克科技发展有限公司维科岩棉板外墙外保温系统说明1.本系统采用憎水岩棉板作保温隔热层。
岩棉板用粘结胶浆粘贴在基层墙体表面，辅以锚栓固定岩棉板面层采用岩棉板保温系统专用抹面胶浆找平，防护层为耐碱玻纤网格布增强的聚合物抗裂砂浆。
2.维科岩棉板系统特点：集防水、保温、隔热和装饰功能为一体。
整个系统具有较强的耐候性，良好的防水和水蒸汽渗透性能，抗粉尘附着能力3.CSR（岩棉板）保温岩棉性能参数：项目单位指标实验方法密度Kg/m³≥140 GB5480.3 密度允许偏差% ≤10纤维平均值um 4-7 GB5480.4渣球含量（颗粒直径>0.25mm）% ≤6 GB5480.5 体积吸水率% ≤2 GB/GB16401-1996 吸温率% ≤1.0 GB5480.7增水率% ≥98 B10299-88 热荷重收缩温度℃≥650 GB11836-1998有机物含量% ≤4% GB11836-1998抗压强度（10%压缩率）kpa ≥40 GB/T13480-92 剥离强度kpa ≥14 DIN52274不燃性A级GB5465导热系数（70℃）W/mk ≤0.044 GB10294-88施工流程及施工工艺说明○1施工工序流程图○2施工工艺说明2.1．施工条件a.施工现场应做到通水通电，并保持工作环境的清洁。
b.外墙、外门窗口、屋面排水及及雨水管预埋件施工及验收完毕。
2.2.主要施工工具抹子、搓抹子、角抹子、靠尺、700~1000r/min电动搅拌器（或可调速电钻加搅拌器）、刷子、多用刀、灰浆托板、拉线、皮尺、粘有>20粒度粗砂纸的打磨抹子等。
2.3.环境条件系统施工环境不低于0℃，风力不大于5级，雨天不能施工，粘结砂浆的施工环境温度在施工及施工后24小时内均不得低于5℃。
如施工中突遇降雨，应采取有效地防止雨水冲刷墙面的措施。
施工面应避免阳光直射。
必要时，应在脚手架上搭设防晒布，遮挡墙面。
