数控车床自动回转刀架机电系统设计数控车床自动回转刀架是一种经常用于车削加工中的设备，其主要作用是在切削过程中快速更换刀具。
为了实现自动化操作，我们可以设计一个机电系统来控制刀架的回转动作。
下面是一个关于数控车床自动回转刀架机电系统设计的概述，其中包括系统的组成、工作原理以及关键技术。
一、机电系统组成1.电机：用于驱动刀架的转动，一般采用步进电机或伺服电机；2.传动装置：将电机的旋转运动转化为刀架的回转运动；3.可编程控制器（PLC）：控制刀架的回转运动以及实现自动化操作；4.感应装置：用于检测刀架的位置，一般采用光电开关或接近开关；5.人机界面：用于人机交互的显示屏和按键。
二、工作原理1.工件加工：数控车床自动回转刀架机电系统安装在数控车床上，工作时根据加工工艺确定刀具的种类和数量，并将刀具安装在刀架上。
2.刀具选择：根据加工过程中所需的刀具类型，PLC通过人机界面接收到相关指令后，控制电机将刀架旋转至相应的刀具位置，光电开关或接近开关检测刀架是否到位。
3.切削过程：数控系统控制数控车床进行切削加工，当需要更换刀具时，PLC发送指令，电机带动刀架旋转至指定刀具位置，完成刀具的更换。
然后PLC再次发送指令，使数控车床继续进行切削加工。
4.刀具回收：加工结束后，刀架需要回到回收位置，等待下一次的切削操作。
三、关键技术1.传动装置设计：根据转速和转动力矩的要求，选择合适的传动方式（如齿轮传动、皮带传动等）来实现电机和刀架之间的动力传递及转动控制。
2.位置检测技术：光电开关或接近开关能够实现对刀架位置的准确检测，确保刀架到位后才能进行切削加工，提高工件加工的精度。
3.控制系统设计：PLC控制系统需要根据刀具种类和数量，编写相应的控制程序，实现自动化操作。
同时，可以根据需要增加串口或网络通信功能，方便与上位系统进行数据交互。
4.人机界面设计：人机界面需要简洁、直观、易用，使操作人员能够方便地进行刀具的选择和刀架的控制等操作。

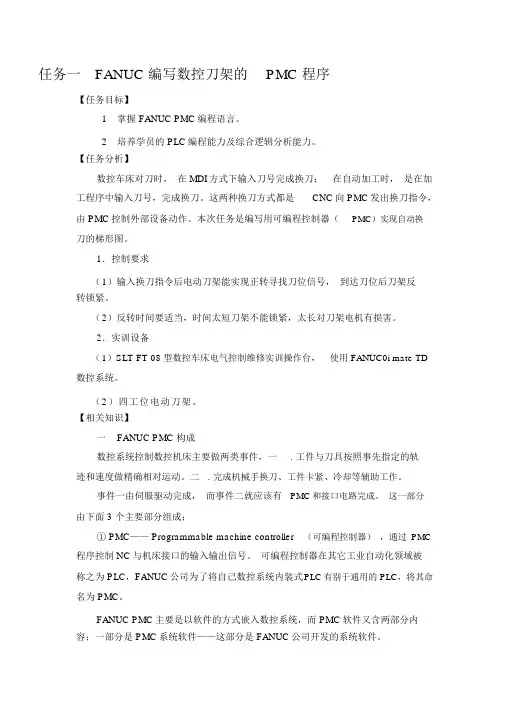

任务一FANUC 编写数控刀架的PMC 程序【任务目标】1掌握 FANUC PMC编程语言。
2培养学员的 PLC编程能力及综合逻辑分析能力。
【任务分析】数控车床对刀时，在 MDI方式下输入刀号完成换刀；在自动加工时，是在加工程序中输入刀号，完成换刀。
这两种换刀方式都是CNC向 PMC发出换刀指令，由 PMC控制外部设备动作。
本次任务是编写用可编程控制器（PMC）实现自动换刀的梯形图。
1．控制要求（1）输入换刀指令后电动刀架能实现正转寻找刀位信号，到达刀位后刀架反转锁紧。
（2）反转时间要适当，时间太短刀架不能锁紧，太长对刀架电机有损害。
2．实训设备（1）SLT-FT-08 型数控车床电气控制维修实训操作台，使用 FANUC0i mate TD 数控系统。
（2）四工位电动刀架。
【相关知识】一FANUC PMC 构成数控系统控制数控机床主要做两类事件，一. 工件与刀具按照事先指定的轨迹和速度做精确相对运动。
二. 完成机械手换刀、工件卡紧、冷却等辅助工作。
事件一由伺服驱动完成，而事件二就应该有PMC和接口电路完成。
这一部分由下面 3 个主要部分组成；① PMC—— Programmable machine controller（可编程控制器），通过PMC程序控制 NC与机床接口的输入输出信号。
可编程控制器在其它工业自动化领域被称之为 PLC，FANUC公司为了将自己数控系统内装式PLC有别于通用的 PLC，将其命名为 PMC。
FANUC PMC主要是以软件的方式嵌入数控系统，而 PMC软件又含两部分内容；一部分是 PMC系统软件——这部分是 FANUC公司开发的系统软件。
另一部分是 PMC用户软件——这部分是机床厂根据机床具体情况要求编辑的梯形图程序。
这两部分程序最终都存储在F-ROM中。
②I/O 接口电路——接收和发送机床输入和输出的开关信号或模拟信号。
是PMC信号输入输出的硬件载体。
③ 执行元件——电磁阀、接近开关、按钮、传感器等。
FANUC数控车床的刀架控制系统设计摘要本次主要是研究FANUC数控车床的刀架控制系统。
其中分析了FANUC数控车床的基本组成，数控车床六工位刀架控制系统的机械机构和电气控制以及六工位刀架的PLC程序；测绘FANUC数控车床六工位刀架部分的电气原理图、接线图；对六工位刀架的动作过程的分析。
关键词：刀架控制原理；刀架电气控制系统目录毕业设计说明书（论文） ...................................................................... 错误!未定义书签。
目录 .......................................................................................................................................... i i 第1章绪论 (1)1.1 FANUC数控刀架研究的背景及现状 (1)1.2 课题的意义 (2)1.3 课题的内容 (2)第2章FANUC数控车床的基本组成 (3)2.1 主控制系统 (3)2.2 FANUC伺服单元 (6)2.3 辅助装置 (7)第3章机械结构 (9)3.1 刀架总述 (9)3.2 刀架的基本结构 (9)3.3 刀架的分类 (10)3.4 刀架的几种典型结构 (10)3.5 FANUC数控车床刀架换刀工作原理 (12)第4章数控车刀架电气控制系统设计 (15)4.1 刀架的控制和接口 (15)4.2 霍尔原理在刀架中运用的简单概述 (15)4.3 六工位刀架PLC接线原理图 (16)4.4 PLC编程的基本步骤及基本编程 (18)4.5 六工位刀架梯形图及调试 (20)第5章结论 (25)参考文献 (26)致谢 (27)附录 (28)附录一 (28)第1章绪论1.1 FANUC数控刀架研究的背景及现状从 2002年开始，中国连续三年成为世界机床消费第一大国、机床进口第一大国。
摘要数控加工的加工精度高，生产率高，能减轻操作者劳动强度，改善劳动条件，有利于生产管理的现代化以及经济效益的提高。
它的发展和运用，影响着制造业水平高低，实现生产过程的数控化，已经成为当今制造业的发展方向，所以非常值得我们去研究。
本设计通过对数控车床六工位自动控制刀架工作原理的分析，综合考虑刀架工作过程的优缺点，确定了设计方案，得到了最终设计的结果,也达到了预先设定的目的。
本设计主要包括了数控车床刀架机构的主要部件，其中包括转位机构，刀架的定位机构，驱动伺服电机的选择，蜗轮蜗杆的设计，刀架主轴的结构设计等。
最终得到常用的数控车床六工位刀架应满足的要求。
关键词:六工位；电动刀架ABSTRACTWith its high working accuracy and productivity, the numerical control processing can reduce the operators’ labor intensity, improve labor condition, and is thus advantageous in the modernization of manufacturing management as well as improvement of economic benefit. Hence,the development and the utilization the numerical control processing play a role and become the development direction in the advancement of manufacturing industry.Based on the analysis of operating principle and process of six-station automatic control knife rest of numerically controlled lathe, this paper determines its solution approach and conclusion. The paper first discusses how to choose such critical pieces of the knife rest of numerically controlled lathe as indexing mechanism, positioning mechanism, drive servo motors, and then discusses the design of worm gear, worm drive, and the structure of principle axis of the knife rest, etc.. The paper then concludes the requirements of common six-station automatic control cutter of numerically controlled lathe.Key words: six-location; electronic knife rest第一章引言1.1 毕业设计的背景及目的。
本科毕业设计说明书（论文）题目：FANUC 0i mate-TD数控车床PMC控制系统设计专业：机械设计制造及其自动化班级：学号：学生姓名：指导教师：起迄日期：设计地点：毕业设计说明书（论文）中文摘要毕业设计说明书（论文）英文摘要目录前言 (1)第一章绪论 (2)1.1引言 (2)1.2 FANUC数控系统概述 (2)1.2.1 FANUC数控系统的主要类型 (2)1.2.2 FANUC数控系统的特点 (3)1.2.3 FANUC 0系列的主要功能及特点 (4)1.2.4 FANUC 0i系列的主要功能及特点 (4)1.3 FANUC数控车床的创新与应用 (5)第二章FANUC数控车床电气原理图的设计 (5)2.1 常用电器的选型 (5)2.1.1 低压元器件选择 (5)2.2 电气原路图的基础知识 (7)2.2.1 电气原理图 (7)2.2.2 电气原路图的构成要素 (7)2.2.3 电气原路图的画法规则 (7)2.3 电气原理图的设计原则和设计步骤 (8)2.3.1 电气原理图中的图形符号、文字符号和接线端子标记 (9)2.3.2 电气原理图 (9)2.4 电气原理图电路示例 (12)第三章FANUC PMC程序的设计 (13)3.1 概述 (13)3.2 PMC的地址 (14)3.3 PMC程序的结构 (14)3.4 PMC程序基本指令 (15)3.5 PMC程序功能指令 (16)3.5.1功能指令的格式 (18)3.5.2部分功能指令说明 (19)3.6 FANUC数控车床PMC分析 (23)3.6.1 I/O分配表 (23)第四章系统的调试 (26)4.1 FANUC Oi Mate-TD数控系统操作面板 (26)4.2 参数的显示 (27)4.3 存储卡格式PMC 的转换 (30)4.3.1 M-CARD格式→计算机格式 (30)4.3.2 计算机格式→M-CARD格式 (31)4.4与轴设定相关的NC 参数初始设定 (33)结论 (35)致谢 (36)参考文献 (36)前言计算机技术的发展、电子技术的发展、自动控制的发展、传感测量的发展、机械制造的发展以及网络通信技术的发展造就了数控机床的飞速发展。
数控车床刀架及其液压系统的设计设计一、引言二、数控车床刀架设计1.结构设计刀架底座是刀架的基础部分，应具有足够的强度和刚性，以支撑刀架的各个部件。
刀架卡盘是刀具的夹持装置，应采用强力夹紧机构，以确保刀具的牢固夹持。
刀杆是刀具的支撑部分，应采用高强度合金材料制造，并具备较大的刚性和韧性。
加工平台是工件的支撑平台，其尺寸应根据实际工件尺寸进行设计，并具备足够的强度和稳定性。
2.运动控制设计快速移动模式是为了提高刀具的运动速度，大大缩短空程时间。
在设计过程中，应采用高速伺服电机和精确的位移传感器，以实现快速而精准的位置变换。
准备移动模式是为了使刀具到达工作区域，并开始进行加工准备。
在设计过程中，刀架的移动速度应比切削移动速度略低，以确保刀具的安全。
切削移动模式是切削加工的过程。
在设计过程中，应根据实际加工要求和工件材料，选择合适的进给速度和切削速度，以实现高效、精准的切削加工。
三、液压系统设计1.刀具夹紧设计刀具的夹紧是数控车床刀架的重要功能之一、在设计过程中，应选择合适的夹紧机构，如弹簧夹紧、液压夹紧或气压夹紧等。
夹紧力应根据刀具的直径和切削力进行计算，以确保刀具的牢固夹持。
2.切削力补偿设计在切削加工过程中，刀具的切削力会导致刀架的变形和振动，影响加工精度和表面质量。
为了补偿切削力对刀架的影响，可以采用液压系统进行切削力的补偿。
液压系统的设计包括液压油泵、液压缸和液压阀等组成部分。
液压油泵应选择高压、高流量的液压泵，并配备合适的液压油箱和滤油器，以确保系统的稳定运行。
液压缸应根据切削力的大小选择合适的设计参数，如缸径、行程和工作压力等。
液压阀应采用比例阀或伺服阀，以实现对切削力的精确控制。
四、总结数控车床刀架及其液压系统的设计是数控车床的核心技术之一、本文对数控车床刀架的结构设计和运动控制设计，以及液压系统的刀具夹紧设计和切削力补偿设计进行了探讨。
通过合理的设计，可以提高数控车床的加工精度和效率，满足工业生产的需求。

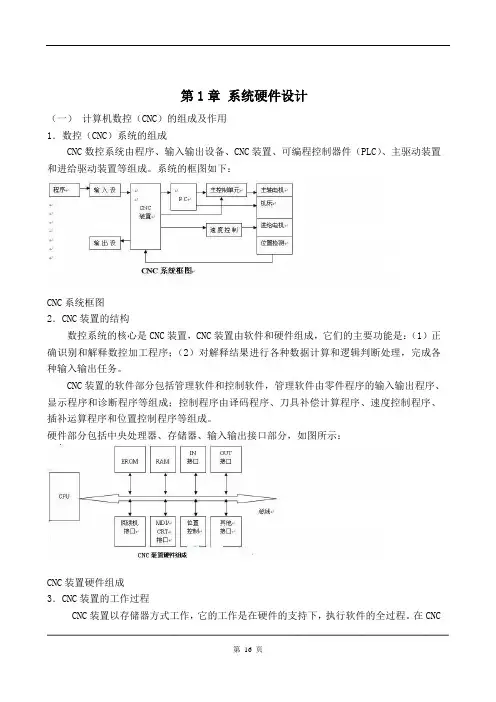

第1章系统硬件设计（一）计算机数控（CNC）的组成及作用1．数控（CNC）系统的组成CNC数控系统由程序、输入输出设备、CNC装置、可编程控制器件（PLC）、主驱动装置和进给驱动装置等组成。
