图纸会审纪要内容今天，小编给大家介绍的是图纸会审纪要内容，供大家阅读参考。
图纸会审纪要内容11、施工图会审的定义：图纸会审是指承担施工阶段监理的监理单位组织施工单位以及建设单位、材料、设备供货等相关单位，在收到审查合格的施工图设计文件后，在设计交底前进行的全面细致熟悉和审查施工图纸的活动。
2、图纸会审的目的：一是使施工单位和各参建单位熟悉设计图纸，了解工程特点和设计意图，找出需要解决的技术难题，并制定解决方案;二是为了解决图纸中存在的问题，减少图纸的差错，将图纸中的质量隐患消灭在萌芽之中。
3、图纸会审的内容：(1)是否无证设计或越级设计;图纸是否经设计单位正式签署。
(2)地质勘探资料是否齐全。
(3)设计图纸与说明是否符合当地要求。
(4)设计地震烈度是否符合当地要求。
(5)几个设计单位共同设计的图纸相互间有无矛盾;专业图纸之间、平立剖面图之间有无矛盾;标注有无遗漏。
(6)总平面与施工图的几何尺寸、平面位置、标高等是否一致。
(7)防火、消防是否满足。
(8)建筑结构与各专业图纸本身是否有差错及矛盾;结构图与建筑图的平面尺寸及标高是否一致;建筑图与结构图的表示方法是否清楚;是否符合制图标准;预埋件是否表示清楚;有无钢筋明细表或钢筋的构造要求在图中是否表示清楚。
(9)施工图中所列各种标准图册施工单位是否具备。
(10)材料来源有无保证，能否代换;图中所要求的条件能否满足;新材料、新技术的应用是否有问题。
(11)地基处理方法是否合理，建筑与结构构造是否存在不能施工、不便于施工的技术问题，或容易导致质量、安全、工程费用增加等方面的问题。
(12)工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾，布置是否合理。
(13)施工安全、环境卫生有无保证。
(14)图纸是否符合监理大纲所提出的要求。
4、会审的程序：图纸会审应开工前进行。
如施工图纸在开工前未全部到齐，可先进行分部工程图纸会审。
4.1图纸会审的一般程序：业主或监理方主持人发言→设计方图纸交底→施工方、监理方代表提问题→逐条研究→形成会审记录文件→签字、盖章后生效。
设计交底与图纸会审会议纪要会议时间：X年月日时会议地点：X参会人员：1、设计单位代表：、2、施工单位代表：、3、监理单位代表：、4、建设单位代表：、会议议程：一、设计单位代表介绍设计意图和设计特点设计单位代表就本次设计交底进行了详细的介绍，包括工程概况、设计范围、图纸内容、施工要求以及与其他单位的协调事项。
重点强调了施工过程中需要注意的设计细节和可能出现的问题，并就相关问题提出了解决方案。
二、施工单位代表提出施工中的难点和需要解决的问题施工单位代表就施工中的难点和需要解决的问题进行了详细的阐述。
主要包括施工图纸中存在的问题、施工安全问题、材料和设备的选择以及与其他单位的协调问题。
同时，他还就如何保证施工质量提出了具体的建议。
三、监理单位代表提出监理意见和要求监理单位代表就本次图纸会审提出了具体的监理意见和要求。
主要包括加强施工现场的安全管理、确保施工质量符合规范要求、加强与其他单位的协调合作以及做好验收工作等方面。
同时，他还就如何保证工程进度提出了具体的建议。
四、建设单位代表提出建设单位意见和要求建设单位代表就本次图纸会审提出了具体的建设单位意见和要求。
主要包括加强工程进度的监控、确保施工质量的符合要求、加强与其他单位的协调合作以及做好验收工作等方面。
同时，他还就如何控制工程造价提出了具体的建议。
五、会议总结经过本次会议的讨论，各方代表就设计交底与图纸会审中存在的问题达成了一致意见。
为确保工程的顺利进行，各方代表一致同意以下几点：1、加强施工现场的安全管理，确保施工人员的安全和设备的正常运行。
2、加强与其他单位的协调合作，确保工程进度和质量符合要求。
3、加强工程进度的监控，确保按时完成工程任务。
4、做好验收工作，确保工程质量符合规范要求。
施工图图纸会审及设计技术交底会议纪要会议时间：X年月日会议地点：公司会议室参会人员：设计单位、施工单位、监理单位、建设单位等相关负责人会议纪要：一、设计单位介绍施工图设计情况设计单位对施工图设计进行了详细介绍，包括各专业施工图的平面布置、立面设计、材料选用、构造做法等。
图纸会审交底会议纪要图纸会审交底会议纪要时间： X年X月X日地点： XX会议室内容：XX工程施工图图纸会审及设计技术交底会议主持人：建立单位参加单位：XX〔建立单位〕XX〔设计单位〕XX〔勘察单位〕XX〔监理单位〕XX〔施工单位〕〔参会人员签到表附后〕交底内容如下：一、建筑专业：1、提问回复：2、提问回复：……二、构造专业：1、提问共 4 页，回复：2、提问回复：……三、给排水专业：1、提问回复：2、提问回复：……四、电气专业：1、提问回复：2、提问回复：……五、暖通专业：1、提问回复：2、提问回复：……XX工程施工图图纸会审及设计技术交底会议纪要共 4 页，〔以下无正文〕建立单位〔盖章〕：XXX设计单位〔盖章〕：勘察单位〔盖章〕：监理单位〔盖章〕：施工单位〔盖章〕：XXX XXX XXX XXX 共 4 页，【附会议签到表】XX公司 XX工程工程部X年X月X日共 4 页，图纸会审交底会议纪要 [篇2]工程名称：宏国际广场时间：二○一三年十二月二十六日地点：湖南兴鸿投资开发会议室主办单位：湖南兴鸿投资开发参加单位及人员：建立单位：湖南兴鸿投资开发郑登永唐伟杰马伟彪李华平刘达勘察单位：湖南省勘测设计院贺智铭周光余设计单位：湖南省建筑科学研究院李桂莲刘纯钢刘映菲毛泽平曾昭英张义长施工单位：长沙兆鑫建筑工程章汉其邹鑫邓元明王莎慧陈泽赵星薛兴达无梁楼盖供货单位：长沙巨星轻质建材股份周时监理单位：长沙升达建立工程工程管理肖斌李杰黄果谈献章彭建权质监部门：长沙市建立工程质量监视站文工张耀军杨健李浩会议内容：第一局部设计交底〔一〕建筑局部1、场地排水需满足设计及标准要求。
2、地下室防水等级为一级，按中南地区工程建立标准设计建筑图集《地下室防水》11ZJ311相关要求施工，需特别注意管道穿墙的防水施工。
3、卫生间混凝土防水反边不小于200高。
4、屋面排水找坡需满足设计要求，卷材反边不小于300。
5、栏杆的平安高度需满足标准要求。
会议纪要安徽省恒信建设工程管理有限公司2017年2月24日安庆经开区两区共建和平东路道路及地下综合管廊工程图纸会审及设计交底会时间：2017年2月24日地点：中铁十局项目部会议室参会单位：安庆皖江高科技投资发展有限公司安徽恒信建设工程管理有限公司中铁十局集团有限公司安徽省交通规划设计总院股份有限公司（参会人员见：会议签到表）会议主持人：何庆会议议程：1、设计单位进行施工图设计交底2、施工、监理单位对施工图纸会审发现的问题进行提问3、设计单位对施工图纸中存在的遗漏或问题进行答复4、建设单位对项目开工准备工作提出要求第一议程：设计单位进行设计交底:1、介绍安庆市和平东路（站前路-皖江大道）道路及地下综合管廊工程的设计意图；2、本工程施工的重点是路基处理和地下综合管廊，难点是地下综合管廊的防水。
（具体内容见：设计交底文件）；3、施工过程中要求注意的事项：（1）、对超过一定规模的危险性较大的分部分项工程安全施工专项方案，必须经专家论证，如本工程的综合管廊深基坑等；（2）、供电报装、消防部门备案、验收；（3）、管廊结构工程覆土前必须进行测量，测量资料经业主、监理、设计认可后方可回填；（4）、支架、电机等专项设备的采购提前做好准备，材料供应商需建设、监理、施工及上会协定；（5）、综合管廊的防水工程是本项目的重点，防水材料的使用及保障措施，必须严格把关。
（6）、针对施工现场的地质现状，建议施工单位尽量采用4%灰土进行回填；第二议程：施工、监理单位对施工图纸会审发现的问题及设计单位答复课件课件课件课件第四议程：建设单位对项目开工准备工作提出要求1、施工单位、监理单位提出的问题，请设计单位书面详细答复；2、主要设备和材料的采购，施工单位要提前做好准备。
关键材料的供应商选定，需上会经建设单位、设计单位和监理单位共同商定；3、施工单位抓紧做好人、材、机的筹备，项目管理人员必须提前到场，监理单位督促施工单位及时报审有关方案资料，建议下周召开第一次工地例会，确保工程早日开工，如期完工。
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==图纸会审会议纪要范例引导语：你们知道什么是图纸会审会议纪要吗?下面等小编告诉你，还有小编还整理了图纸会审会议纪要范例，希望对大家有帮助。
图纸会审是指工程各参建单位(建设单位、监理单位、施工单位)在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。
图纸会审由建设单位负责组织并记录(也可请监理单位代为组织)。
通过图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点及难点，找出需要解决的技术难题并拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。
图纸会审会议纪要范例一会议议题：xx区自行车道交通系统市政设施改造工程2标段图纸会审纪要工程名称：xx区自行车道交通系统—市政设施改造工程时间：xxxx年xx月xx日地点：甲方会议室主持人：xxx参加单位人员(附会议签到表)：1. 建设单位：xxx2. 监理单位：xxx xxx3. 设计单位：xxx xxx4. 施工单位：xxx xxx xxx会议议程及内容：一、北部新区自行车道交通系统市政设施改造工程2标段图纸进行了技术交底。
二、施工单位、监理单位、建设单位对图纸提出相关问题设计院答复形成纪要：1. 自行车道的宽度xx米是否包括两边的路缘石，请明示。
答复：自行车道内控为xx米。
2. 路缘石设计尺寸为xx米，不利于安装和购进，曲线段达不到设计要求，建议将尺寸改为顺直段长度为xx米，曲线段为xx米。
答复：顺直段按xx米，曲线段按xx米施工。
3. 绿化带每xx米设一处断口，如遇树木，是否要将树木移植?答复：根据现场实际情况决定。
4. 自行车道是否与人行道齐平。
答复：自行车道与人行道齐平。
5. 新增设树框与原树框间的间距不明确，请给予指示。
施工组织设计会审记要
标题：施工组织设计会审记要
引言概述：施工组织设计是工程建设中非常重要的环节，它直接关系到工程的质量、进度和安全。
为了确保施工组织设计的合理性和有效性，施工单位在进行施工组织设计时通常需要进行会审，以确保设计方案符合相关规定和要求。
本文将详细介绍施工组织设计会审的记要内容和要点。
一、会审目的
1.1 确保施工组织设计符合法律法规和标准要求
1.2 确保施工组织设计与工程实际情况相符
1.3 确保施工组织设计符合工程施工进度和安全要求
二、会审程序
2.1 制定会审计划，确定会审时间和地点
2.2 邀请相关专家和技术人员参加会审
2.3 会审过程中记录讨论内容和结论，形成会审记要
三、会审内容
3.1 施工组织设计的技术方案
3.2 施工组织设计的工程量清单和施工图纸
3.3 施工组织设计的施工工艺和安全措施
四、会审要点
4.1 对施工组织设计的合理性和可行性进行评估
4.2 对施工组织设计的施工工艺和安全措施进行审核
4.3 对施工组织设计的工程量清单和施工图纸进行核对
五、会审结论
5.1 通过会审的施工组织设计方案
5.2 提出需要修改和完善的意见和建议
5.3 形成会审记要并由相关负责人签字确认
结语：施工组织设计会审是确保工程施工质量和安全的重要环节，惟独通过科学合理的会审程序和内容，才干有效地保障工程建设的顺利进行。
希翼本文的介绍能对施工单位进行施工组织设计会审提供一定的参考和指导。
设计交底及图纸会审会议纪要会议时间：20**年9月4日上午10:30会议地点：业主四楼会议室参加人员：详见附后签到表会议主持：会议内容：今日，在业主的召集下，业主、设计、承包商及监理四方主要管理人员，在业主会议室召开本工程设计交底和图纸会审。
本次设计单位移交的图纸主要是围堰直立堤、防波堤图纸及施工图设计说明，此次会议对本工程施工图内容进行会审。
经过和会代表共同审议，形成如下会议纪要：一、设计单位对此次提交图纸的设计意图和施工要求做了相关的说明，并着重强调了以下几点：1、直立堤和防波堤基础处理方式接受爆破夯实。
2、考虑到船舶性能及施工现场的外部条件，沉箱重量均改为180t之内，总数量增加到315座。
3、防波堤留一块过水涵洞，为三块预制板，一侧为简支，一侧为固接；4、直立堤、防波堤和斜坡堤连接处在浇筑胸墙时留意各位置标高的差别及踏步设置。
二、有关各方通过对围堰斜坡堤施工图纸进行阅读，提出了相关问题，设计单位进行了回复，详细内容如下：1、砂肋软体排结构图：原设计软体排排基布为230g/m2编织布和150g/m2裂膜丝土工布针刺复合，经过和厂家询问，两种土工布无法针刺复合，建议将150g/m2裂膜丝土工布改为150g/m2短纤非织造土工布后再进行针刺复合。
（回复：同意修改，详细技术指标如下：2、围堤断面图2-2和3-3之间砂肋软体排的起始端头位置不一样，是否以2-2断面为准？（回复：参考2-2断面左侧起始端头位置）3、围堤断面图中，原设计扭王字块护面底口为混凝土压脚块，因护坦块石较大，整平困难，压脚块不易安装，施工效率低，费用高；依据以往工程阅历，建议取消该部分压脚块，改为摆放两个扭王字块。
（回复：同意取消压脚块，改为水平摆放两排扭王字块，同时护坦长度向外侧加上1.35m，保证护底块石顶宽不小于5.0m，扭王字块增加2744块）4、围堤断面图中，原设计四脚空心块基层为抛理两层100—300kg块石，因块石石料偏大，人工无法整平，机械整平后无法满足四角块安装的平整度要求，建议减小块石规格，同时人工干砌。
设计交底及图纸会审会议纪要内容范文全文共3篇示例，供读者参考图纸会审和设计交底是一条纽带,它将参与到工程建设的各方紧密的联系在一起。
其主要作用是对施工单位和监理单位正确贯彻设计意图、建设要求和技术性能等。
下文是图纸交底会议纪要，欢迎阅读!设计交底及图纸会审会议纪要内容范文一会议议题：工程名称：时间：20xx年3月16日上午9：00地点：主持人：参加单位及人员：会议议程及内容：一、设计人员对鹿城区江滨西路a线道路工程东标段施工图纸的设计进行了简述;二、施工单位、监理单位人员对图纸提出了相关问题，设计人员答复形成纪要如下:1、污水、雨水管线轴线是否统一按照施工图sh-01中的断面布置施工，y18-y19段雨水管应该怎样布置。
答复：因y18前段均无污水管线，因此，设计将雨水管轴线移至污水管位，y18-y19段为过渡段。
其余均按施工图sh-01中的断面布置施工。
2、人行道结合层设计图纸上有两种表示，图纸的结构剖面和工程量清单均为3cm干拌水泥黄砂，而图纸说明为3cmm7.5砂浆。
答复：按图纸说明的3cmm7.5砂浆施工。
3、道路结构的矿渣层弯沉值未明确?答复：矿渣层弯沉值由设计单位另外给出。
4、图纸第81页污水管平面图中，w5的支管与相邻雨水管的标高标注反了，是否应该调整?答复：按管道平面高程图的标注为准。
5、w9-w10段的倒虹管深度约为6米深，施工单位提出，开挖施工难度极大，可否改为牵引法施工，w9和w10井改为沉井?答复：经协商，同意变更，由设计单位出具变更图纸。
6、工程量清单说明图纸d-8-1作废，k0+-k1+段道路结构按图纸d-6-1施工，施工单位和监理单位认为不妥。
答复：设计单位也认为不能将图纸d-8-1作废。
建设单位表示，待向工程量清单的编制单位询问原因。
7、新路与老路的高差较大，是否需要在南侧人行道增加挡土墙。
答复：不需设挡土墙，按照1：1.5放坡，坡面采用30cm厚粘土夯实，工程量以实际情况定。
施工图纸会审、设计技术交底会议纪要各专业工程师对各施工单位的图纸会审工作进行安排，明确各专业之间的沟通方式及专业负责人。
各专业工程师对会审中提出的问题进行逐条分析，明确责任及落实时间。
各专业工程师对设计交底中的重点内容进行讲解，并对各施工单位提出的问题进行解答。
各专业工程师对施工现场安全文明施工、成品保护等进行强调，要求各施工单位严格遵守相关规定。
各专业工程师对需要协调的问题进行讨论，明确解决方案并落实责任人。
各专业工程师对本次会议的纪要进行总结，明确会议的主要内容和要求。
参加单位：建设单位、设计单位、监理单位、施工单位；图纸会审内容：各专业工程师对图纸进行逐条审核，提出问题和建议；图纸会审要求：各专业工程师要认真审核图纸，提出问题和建议，并明确责任和落实时间。
各专业工程师对会审中提出的问题进行逐条分析：建筑专业：建筑图与结构图的标注不一致，楼梯梯段净宽标注不一致等；结构专业：结构设计不合理，构造措施不当等；水电专业：水管走向与实际不符，电气管线布置不合理等；针对以上问题，各专业工程师要认真分析，明确责任和落实时间，确保问题得到及时解决。
同时，对于其他未提及的问题和建议，各专业工程师也要认真对待，及时处理。
各专业工程师对设计交底中的重点内容进行讲解：参加单位：建设单位、设计单位、监理单位、施工单位；设计交底内容：各专业工程师对设计图纸进行讲解，并对现场实际情况进行分析和讨论；设计交底要求：各专业工程师要认真讲解设计图纸，并对现场实际情况进行分析和讨论，确保各方对设计方案有充分了解和认识。
同时，对于现场实际情况与设计图纸不符的情况，要及时提出和处理。
（1）楼梯间墙面砖排版与踏步数量不匹配，导致与设计图不符。
建议按照踏步数量重新排列砖块，保证与原设计图一致。
（2）部分吊顶灯具的安装位置不合理，存在安全隐患。
建议对灯具安装位置进行重新规划，确保安全使用。
（3）部分墙面涂料颜色与原设计图纸存在差异，建议对涂料颜色进行调整，以达到原设计效果。

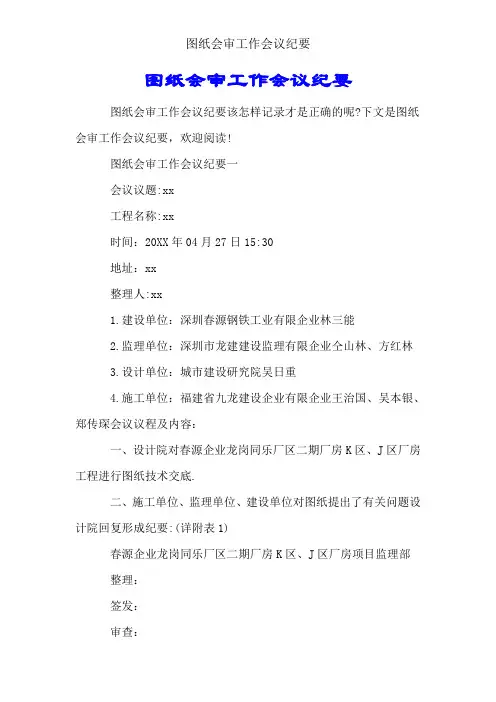

图纸会审工作会议纪要图纸会审工作会议纪要该怎样记录才是正确的呢?下文是图纸会审工作会议纪要，欢迎阅读!图纸会审工作会议纪要一会议议题:xx工程名称:xx时间：20XX年04月27日15:30地址：xx整理人:xx1.建设单位：深圳春源钢铁工业有限企业林三能2.监理单位：深圳市龙建建设监理有限企业仝山林、方红林3.设计单位：城市建设研究院吴日重4.施工单位：福建省九龙建设企业有限企业王治国、吴本银、郑传琛会议议程及内容：一、设计院对春源企业龙岗同乐厂区二期厂房K区、J区厂房工程进行图纸技术交底.二、施工单位、监理单位、建设单位对图纸提出了有关问题设计院回复形成纪要:(详附表1)春源企业龙岗同乐厂区二期厂房K区、J区厂房项目监理部整理：签发：审查：签发日期：图纸会审工作会议纪要二会议时间：20XX年3月22日15:30会议地址：四川新资料有限企业现场工程部办公室参加单位及人员：xx设计单位侯岚晋：所有放线以结施为准。
总平以图纸标高为依照，参如实质标高，以此放线。
能通畅排水的状况下，以实质标高为标准。
图纸一律按11G101推行。
一：1：员工宿舍轴处楼梯门的开门方向?答：员工宿舍轴处开门，向外开。
2：儿墙用多孔砖仍是实心砖?答：女儿墙用多孔砖。
3：宿舍A-C轴总平与构造图尺寸不相切合答：员工宿舍及研发大楼放线以结施为准，并以A轴线为基准做调整，4：大楼5/13，7/13,9/13,11/13中L1截面尺寸及配筋未注明。
答：研发大楼结施5/13，7/13，9/13，11/13中L1截面尺寸200×400mm，上下配筋2根18，箍筋8mm，间距100mm。
5：大楼结施4/13中，Kz-8与Kz-7标明问题。
答：研发大楼结施4/13中，KZ-8改正城KZ-7。
6：护栏依据业主自己需要自行改正款式。
会签栏：施工单位：监理单位：设计单位：建设单位：整理单位：四川华达建设监理有限企业20XX年3月22日图纸会审工作会议纪要三时间:xxxx年xx月xx日地址:甲方会议室主持人:xxx参加单位人员(附会议签到表):1.建设单位:xxx2.监理单位:xxxxxx3.设计单位:xxxxxx4.施工单位:xxxxxxxxx会议议程及内容:一、北部新区自行车道交通系统市政设备改造工程2标段图纸进行了技术交底。
图纸会审工作会议纪要图纸会审工作会议纪要该如何记录才是正确的呢?下文是图纸会审工作会议纪要，欢迎阅读!图纸会审工作会议纪要一会议议题:xx工程名称:xx时间：20XX年04月27日15:30地点：xx整理人:xx1.建设单位：深圳春源钢铁工业有限公司林三能2.监理单位：深圳市龙建建设监理有限公司仝山林、方红林3.设计单位：城市建设研究院吴日重4.施工单位：福建省九龙建设集团有限公司王治国、吴本银、郑传琛会议议程及内容：一、设计院对春源公司龙岗同乐厂区二期厂房K区、J区厂房工程进行图纸技术交底.二、施工单位、监理单位、建设单位对图纸提出了相关问题设计院答复形成纪要:(详附表1)春源公司龙岗同乐厂区二期厂房K区、J区厂房项目监理部整理：签发：审核：签发日期：图纸会审工作会议纪要二会议时间：20XX年3月22日15:30会议地点：四川新材料有限公司现场工程部办公室参加单位及人员：xx设计单位侯岚晋：全部放线以结施为准。
总平以图纸标高为依据，参照实际标高，以此放线。
能畅通排水的情况下，以实际标高为标准。
图纸一律按11G101实行。
一：1：职工宿舍轴处楼梯门的开门方向?答：职工宿舍轴处开门，向外开。
2：儿墙用多孔砖还是实心砖?答：女儿墙用多孔砖。
3：宿舍A-C轴总平与结构图尺寸不相符合答：职工宿舍及研发大楼放线以结施为准，并以A轴线为基准做调整，4：大楼5/13，7/13,9/13,11/13中L1截面尺寸及配筋未标明。
答：研发大楼结施5/13，7/13，9/13，11/13中L1截面尺寸200×400mm，上下配筋2根18，箍筋8mm，间距100mm。
5：大楼结施4/13中，Kz-8与Kz-7标注问题。
答：研发大楼结施4/13中，KZ-8修改城KZ-7。
6：护栏根据业主自己需要自行修改样式。
会签栏：施工单位：监理单位：设计单位：建设单位：整理单位：四川华达建设监理有限公司20XX年3月22日图纸会审工作会议纪要三时间:xxxx年xx月xx日地点:甲方会议室主持人:xxx参加单位人员(附会议签到表):1.建设单位:xxx2.监理单位:xxxxxx3.设计单位:xxxxxx4.施工单位:xxxxxxxxx会议议程及内容:一、北部新区自行车道交通系统市政设施改造工程2标段图纸进行了技术交底。
图纸会审会议纪要会议议题: 长沙市谷山村住宅小区施工图纸会审工程名称: 长沙市谷山村住宅小区时间： 2011年12月10日早上9点地点：指挥部办公室主持人：刘建国参加单位及人员：（见附后会议签到表）会议议程及内容：一、设计院对长沙市谷山村住宅小区进行了图纸技术交底.二、建设单位、施工单位、监理单位对图纸提出了相关问题，设计院答复形成纪要如下:1、1#栋1)GS-05平面图中KZ-3截面尺寸为300*700，而大样图中标注尺寸为350*800，以何为准？设计院回复：另出变更单2)依据设计图桩顶伸入承台为100mm，则桩顶相对标高应为-4.4m，而不是-4.5m？设计院回复：改为-4.4m3)缺基础柱、墙设计图？设计院回复：GS-04标高改为基础顶~8.700m，原配筋不变。
4)缺空调机跳板，飘窗挑板结构设计图？设计院回复：详见结施-155)缺建施图中未注明空调机板标高设计？设计院回复：详见结施-156)设计图GS-6中未注明基底梁标高，16、6轴与D轴相交处构造柱基础未见设计？设计院回复：GS-06为基底标高为正负零7)设计图中未注明桩端伸入什么土层作为持力层？设计院回复：详见GS-02桩基说明8)楼面混凝土强度与竖向构件混凝土强度不一致，为方便施工，可否改为同一混凝土强度？设计院回复：可行。
9)A—H立面图外墙砖是否与其它立面一样下面咖啡，上面白色、顶部褐色？标高H—76.9m处注明为褐色是否有误？无H—A立面图，外墙是否与其它各立面一致？设计院回复：A—H立面图外墙砖是否与其它立面一样。
标高H—76.9m处注明为褐色正确。
与其它栋号一致。
H—A立面图与A-H立面图对称。
10)设计院补充说明：JS-03中1-13轴通向室外的门为防盗门，尺寸为1200X2100，距轴线300。
JS-04机房门为防盗门，尺寸为1200X2100，距轴线200。
入户门FDM3尺寸为1000X2100，距轴线200。
C1a窗尺寸改为900X1400，窗台高900。
图纸会审会议纪要由谁整理图纸会审会议纪要范文【--春节祝福语】工程名称：春源龙岗同乐二期厂区项目文件编码：xx-04-27-001 图纸会审会议纪要会议议题: 春源公司龙岗同乐厂区二期厂房K区、J区厂房图纸会审工程名称: 春源公司龙岗同乐厂区二期厂房K区、J区厂房工程时间： xx年04月27日 15:30地点：春源公司同乐厂区办公室主持人：仝山林人:陈新参加单位及人员(附表2：会议签到表)：1. 建设单位：深圳春源钢铁工业有限公司林三能2. 监理单位：深圳市龙建建设监理有限公司仝山林、方红林3. 设计单位：城市建设研究院吴日重4．施工单位：福建省九龙建设集团有限公司王治国、吴本银、郑传琛会议议程及内容：一、设计院对春源公司龙岗同乐厂区二期厂房K区、J区厂房工程进行图纸技术交底.二、施工单位、监理单位、建设单位对图纸提出了相关问题设计院答复形成纪要: （详附表1）春源公司龙岗同乐厂区二期厂房K区、J区厂房项目监理部：签发：审核：签发日期：图纸会审会议纪要范文 [篇2]会议时间：20**年9月4日上午10:30 会议地点：业主四楼会议室参加人员：详见附后签到表会议主持：会议内容：今天，在业主的召集下，业主、设计、承包商及监理四方主要管理人员，在业主会议室召开本工程设计交底和图纸会审。
本次设计单位移交的图纸主要是围堰直立堤、防波堤图纸及施工图设计说明，此次会议对本工程施工图内容进行会审。
经过与会代表共同审议，形成如下会议纪要：一、设计单位对此次提交图纸的设计意图和施工要求做了相关的说明，并着重强调了以下几点：1、直立堤和防波堤基础处理方式采用爆破夯实。
2、考虑到船舶性能及施工现场的外部条件，沉箱重量均改为180t 之内，总数量增加到315座。
3、防波堤留一块过水涵洞，为三块预制板，一侧为简支，一侧为固接；4、直立堤、防波堤和斜坡堤衔接处在浇筑胸墙时注意各位置标高的差别及踏步设置。
二、有关各方通过对围堰斜坡堤施工图纸进行阅读，提出了相关问题，设计单位进行了回复，具体内容如下：1、砂肋软体排结构图：原设计软体排排基布为230g/m2编织布与150g/m2裂膜丝土工布针刺复合，经过与厂家咨询，两种土工布无法针刺复合，建议将150g/m裂膜丝土工布改为150g/m短纤非织造土工布后再进行针刺复合。
奎阁临港片区排水干管（驴溪口至渠江污水管道）项目施工图设计文件会审会议纪要会议地点：广安经开区管委会518会议室日期：2017年02月22日9:00主持人：李济参会单位：规建局、财政局、经发局、环安局、恒源公司、重庆市政设计研究院、成都交大工程建设集团有限公司、浙江万里建设工程有限公司。
参会具体人员见会议签到表及照片。
会议议程：1、主持人介绍各单位参会人员；2、由施工单位就设计图疑问进行阐述，设计单位交底并答疑，相关单位发表意见，现就施工图设计交底及图纸会审相关问题记录如下：一、管道部分1、Y-1～Y-4段按照原设计施工回填后，覆盖层仅为-0.5m～0.5m厚。
存在问题：该段为新桥乡水磨村6组耕种农田，为不影响该段农田正常耕种，建议将两个倒虹吸处高程下调1.0m。
回复：各参会单位原则同意该处根据现场实际情况下调 1.0m，并由设计单位出具变更图。
2、原设计8#井至K1+600段管道跨越港前大道，并下穿港前大道路基及华蓥市禄市镇地段。
存在问题：我单位在前期测量放线后及业主前期征地过程中，发现8#井～27#井中因涉及港前大道及华蓥市禄市镇地块，为方便协调征地及施工，建议8#井至27#井（K1+600）段管道改线，并沿港前大道路基边线进行调整，需设计重新出图，并确定工程量。
回复：各参会单位同意改线方案，并由设计单位出具变更图，具体工程量根据变更后设计图重新计量。
3、8#井至27#井（K1+600）段按照上述第2条改线后，有310m经过港前大道深挖方段（测量出开挖深度为15m～20m），该段如果按照明挖施工，则会导致征地面积大量增加，还需开挖港前大道路基（宽约15m）,且施工难度巨大。
存在问题：为减少征地面积、减小外部协调干扰、确保项目工期，建议该段变更为暗洞施工。
业主单位回复：不同意变更为暗洞施工,考虑在港前大道土石方开挖后再在道路边沟位置开挖，走道路路床下，由委领导协调交投公司解决。
4、经现场实际测量查勘发现，1#井与污水处理厂内计量器坐标对接相差约40m。
图纸会审会议纪要会议时间：具体时间会议地点：详细地点参会单位及人员：建设单位：＿____、＿____设计单位：＿____、＿____监理单位：＿____、＿____施工单位：＿____、＿____、＿____会议主持人：＿____会议主题：项目名称图纸会审会议内容：本次图纸会审旨在对项目名称的施工图纸进行全面审查，以确保图纸的准确性、完整性和可操作性，为项目的顺利施工提供有力保障。
各参会单位在会前对施工图纸进行了认真的熟悉和研究，会上就发现的问题进行了充分的交流和讨论，并形成了一致意见。
一、建筑专业1、关于建筑物的外立面设计，施工单位提出部分线条的处理在施工过程中可能存在难度，建议优化。
设计单位回应会进一步考虑施工工艺，在保证设计效果的前提下进行适当调整。
2、楼梯间的疏散宽度和防火门的设置，施工单位认为需要进一步明确尺寸和开启方向，以满足消防规范要求。
设计单位表示将重新核算并在图纸中予以标注。
3、建筑物的无障碍设施设计，建设单位提出要严格按照相关规范执行，确保残疾人的使用便利。
设计单位确认已按照规范进行设计，并将提供详细的无障碍设施布置图。
二、结构专业1、基础部分的桩型选择和桩长计算，施工单位希望设计单位能提供更详细的地质勘察报告和计算依据。
设计单位答复会尽快补充相关资料。
2、框架柱和梁的配筋，施工单位认为部分节点的钢筋布置过密，可能影响混凝土的浇筑质量，建议优化。
设计单位同意对配筋进行复核和调整。
3、楼板的厚度和跨度，施工单位咨询是否需要增加加强筋，设计单位根据计算结果认为暂不需要，但会在施工过程中密切关注，如有必要及时处理。
三、给排水专业1、室内给排水管道的布置，施工单位提出部分管道与电气桥架存在交叉冲突，建议调整。
设计单位表示会重新规划管道走向，避免与其他专业管线冲突。
2、消防栓的位置和数量，建设单位要求必须满足消防规范要求，并在图纸中明确标注。
设计单位确认已按照规范进行布置，并将提供详细的消防栓布置图。
一碗水转盘和工业园区转盘图纸会审和设计交底记录会议纪要时间：2011年10月28日下午15:30地点：项目部办公室参加单位：建设单位：重庆市渝北区建龙投资有限公司施工单位：重庆兴亚建筑工程有限公司监理单位：重庆恒佳工程建设监理有限公司设计单位：重庆市设计院本工程验收人员名单详见会议签到表一、工程概况本工程施工内容包括一碗水转盘和工业园区转盘的拆除、道路工程、人行道、渠化岛、防撞墩设施等内容。
1、防撞墩为钢筋混凝土结构，基础部分为C30钢筋砼，防撞墙部分为C40钢筋砼。
砼均使用重庆华夏建工（集团）混凝土有限公司提供的商品砼，钢筋均使用达钢等知名大厂供应的合格钢筋，原材料按规定报送相关检测所进行检测，检测结果均合格。
2、道路施工因施工区域车流量大，地下管网复杂，建设单位给与大力支持和协调，保证了工程顺利开展。
道路为250mm后4﹪水泥稳定级配碎石底基层、200mm厚6﹪水泥稳定级配碎石底基层、60mm厚改性沥青砼AC-20下面层、50mm厚普通沥青砼AC-16中面层、40mm厚改性沥青马蹄脂混合料SMA13面层。
以上原材料及各分部分项工序检测均由相关检测公司进行检测，检测结果均合格。
二、会议主要内容2011年10月28日下午15：30分由监理单位组织建设单位、设计单位、施工单位一碗水转盘和工业园区转盘进行图纸会审和设计交底记录。
会议由重庆市渝北区建龙投资有限公司项目负责人对本工程基础部分设计进行了总体介绍，对基础部分重要部分做了详细技术交底。
监理、施工单位在收到专业施工图后，进行了全面细致的阅读和审查施工图纸活动，两单位针对施工图纸中的问题，共同提出问题并请设计人员给予详细的解释。
重庆兴亚建筑工程有限公司 2011年10月28日。
