人民防空地下室设计规范 gb50038-2005中华人民共和国建设部编制的 GB50038-2005 人民防空地下室设计规范（下称本规范），用以标准我国城市保护居民大众安全、防空设施施工以及设计要求，依据《贯彻落实〈中华人民共和国防空法〉实施细则》（HN 88-2006）等有关法律、法规，并结合科技进步及实践经验，综合国内外有关防空地下室设计规范及技术要求，就现行城市防空地下室有关设计要求和标准作出本规范。
本规范适用于新建、扩建以及改建城市防空地下室项目的设计以及运行维护。
本规范涉及地下室设计要求，地基地面处理要求，地下室结构设计要求，地下室细部设计要求，防空地下室门窗及玻璃要求，防火、防护体系设计要求，防护性能检测要求及安全运行要求。
第一章总则第一条为了贯彻落实《中华人民共和国防空法》，标准我国城市保护居民大众安全、防空设施施工以及设计要求，制定本规范。
第二条本规范适用于由城市内公安机关主管的建设项目及民用建设项目的防空地下室设计。
第三条所有建筑项目建设过程中或其运行维护中出现的防空问题应及时加以解决，保证建筑项目的防空安全。
第二章防空地下室设计第四条地下室设计应符合建筑安全设计标准以及国家有关建筑质量质量要求，规范操作，达到预期的防护效果。
第五条在地面、地下某层以上安装防空地下室，应将地下室外围面以上一层混凝土内嵌一定厚度的钢筋网，采用现浇或预制整体配件。
第六条防空地下室应设计成牢固、抗震性能良好的特别结构。
若设有地下停车库，应按照有关规范的要求进行设计，能够满足防空功能要求。
第七条防空地下室应具有足够的安全出口，且与其它建筑物有安全楼梯通道相连。
第八条防空地下室设置的设施应根据防弹、防烟性能作出设计，保证地下室内公众在防弹、防烟及安全出口方面受到足够保护。
第九条防空地下室按照可容纳人员而得出的三类：小型、中型和大型地下室，地下室的尺度应根据规划的使用要求，按照可容纳人员的尺度设计。
第二节地基地面处理要求第十条地基处理中除采用相应技术对地基结构加固外，还应当着力保证混凝土基础制作质量，以达到设计要求。
3．2．2 战时室内有人员停留的防空地下室，其钢筋混凝土顶板应符合下列规定：
1 乙类防空地下室的顶板防护厚度不应小于250mm。
对于甲类防空地下室，当顶板上方有上部建筑时，其防护厚度应满足表3．2．2—1的最小防护厚度要求；当顶板上方没有上部建筑时，其防护厚度应满足表3．2．2—2的最小防护厚度要求；
2 顶板的防护厚度可计入顶板结构层上面的混凝土地面厚度；
2 上部建筑的层数为十层或多于十层(其中一部分上部建筑可不足十层或没有上部建筑，但其建筑面积不得大于200m2)的防空地下室，可不划分防护单元和抗爆单元(注：位于多层地下室底层的防空地下室，其上方的地下室层数可计入上部建筑的层数)；
3．2．6 在防空地下室主体中划分防护单元是一项降低炸弹命中概率，避免大范围杀伤的有效技术措施。
为了便于平战结合，依据现行《战技要求》的规定对防护分区一是由按掩蔽面积改按建筑面积划分；二是将防护单元、抗爆单元的面积都作了适当的调整。
当防空地下室上部建筑的层数为十层或多于十层时，由于楼板的遮挡，可以不考虑遭炸弹破坏，所以规定高层建筑下的防空地下室可以不划分防护单元和抗爆单元。
但是如果对九层或不足九层的上部建筑不加限制，有的地方可能会对面积很大的防空地下室也不划分防护单元和抗爆单元，在未来战争中可能会带来严重问题。
因此就不足十层建筑下的部分，对其所占面积作了适当限制，即其建筑面积不得大于200m2。
人民防空地下室设计规GB 50038-20053 建筑3．1 一般规定3．1．1 防空地下室的位置、规模、战时及平时的用途，应根据城市的人防工程规划以及地面建筑规划，地上与地下综合考虑，统筹安排。
3．1．2 人员掩蔽工程应布置在人员居住、工作的适中位置，其服务半径不宜大于200m。
3．1．3 防空地下室距生产、储存易燃易爆物品厂房、库房的距离不应小于50m；距有害液体、重毒气体的贮罐不应小于1OOm。
注：“易燃易爆物品”系指国家标准《建筑设计防火规》(GBJ 16)中“生产、储存的火灾危险性分类举例”中的甲乙类物品。
3．1．4 根据战时及平时的使用需要，邻近的防空地下室之间以及防空地下室与邻近的城市地下建筑之间应在一定围连通。
3．1．5 防空地下室的室外出入口、进风口、排风口、柴油机排烟口和通风采光窗的布置，应符合战时及平时使用要求和地面建筑规划要求。
3．1．6 专供上部建筑使用的设备房间宜设置在防护密闭区之外。
穿过人防围护结构的管道应符合下列规定：1 与防空地下室无关的管道不宜穿过人防围护结构；上部建筑的生活污水管、雨水管、燃气管不得进入防空地下室；2 穿过防空地下室顶板、临空墙和门框墙的管道，其公称直径不宜大于150mm；3 凡进入防空地下室的管道及其穿过的人防围护结构，均应采取防护密闭措施。
注：无关管道系指防空地下室在战时及平时均不使用的管道。
3．1．7 医疗救护工程、专业队队员掩蔽部、人员掩蔽工程以及食品站、生产车间、区域供水站、电站控制室、物资库等主体有防毒要求的防空地下室设计，应根据其战时功能和防护要求划分染毒区与清洁区。
其染毒区应包括下列房间、通道：1 扩散室、密闭通道、防毒通道、除尘室、滤毒室、洗消间或简易洗消间；2 医疗救护工程的分类厅及配套的急救室、抗休克室、诊察室、污物间、厕所等。
3．1．8 专业队装备掩蔽部、人防汽车库和电站发电机房等主体允许染毒的防空地下室，其主体和口部均可按染毒区设计。
人民防空地下室设计规范（GB 50038—2005）建筑部分1．0．2 本规范适用于新建或改建的属于下列抗力级别范围内的甲、乙类防空地下室以及居住小区内的结合民用建筑易地修建的甲、乙类单建掘开式人防工程设计。
1 防常规武器抗力级别5级和6级(以下分别简称为常5级和常6级)；2 防核武器抗力级别4级、4B级、5级、6级和6B级(以下分别简称为核4级、核4B级、核5级、核6级和核6B级)。
注：本规范中对“防空地下室”的各项要求和规定，除注明者外均适用于居住小区内的结合民用建筑易地修建的单建掘开式人防工程。
1．0．4 甲类防空地下室设计必须满足其预定的战时对核武器、常规武器和生化武器的各项防护要求。
乙类防空地下室设计必须满足其预定的战时对常规武器和生化武器的各项防护要求。
3．1．6 专供上部建筑使用的设备房间宜设置在防护密闭区之外。
穿过人防围护结构的管道应符合下列规定：1 与防空地下室无关的管道不宜穿过人防围护结构；上部建筑的生活污水管、雨水管、燃气管不得进入防空地下室；2 穿过防空地下室顶板、临空墙和门框墙的管道，其公称直径不宜大于150mm；3 凡进入防空地下室的管道及其穿过的人防围护结构，均应采取防护密闭措施。
注：无关管道系指防空地下室在战时及平时均不使用的管道。
3．1．10 医疗救护工程、专业队队员掩蔽部、人员掩蔽工程和食品站、生产车间、区域供水站、柴油电站、物资库、警报站等战时室内有人员停留的防空地下室，其顶板、临空墙等应满足最小防护厚度的要求；战时室内有人员停留的甲类防空地下室还应满足防早期核辐射的相关要求。
3．2．1 防空地下室的室内地平面至梁底和管底的净高不得小于2.00m其中专业队装备掩蔽部和人防汽车库的室内地平面至梁底和管底的净高还应大于、等于车高加0.20m。
防空地下室的室内地平面至顶板的结构板底面的净高不宜小于2.40m(专业队装备掩蔽部和人防汽车库除外)。
3．2．2 战时室内有人员停留的防空地下室，其钢筋混凝土顶板应符合下列规定：1 乙类防空地下室的顶板防护厚度不应小于250mm。

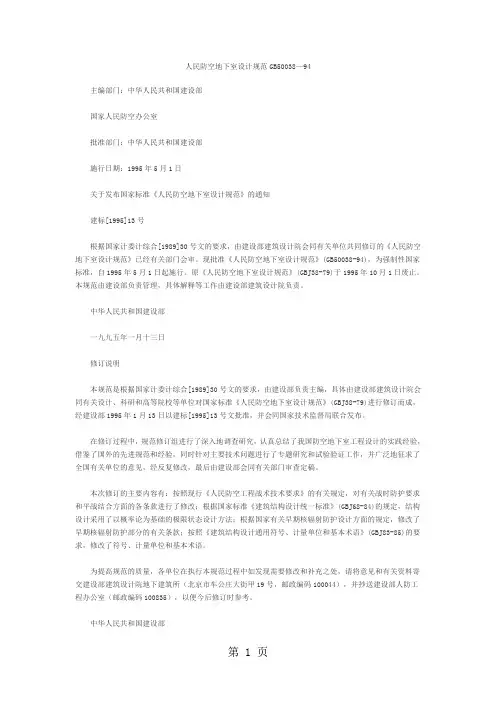

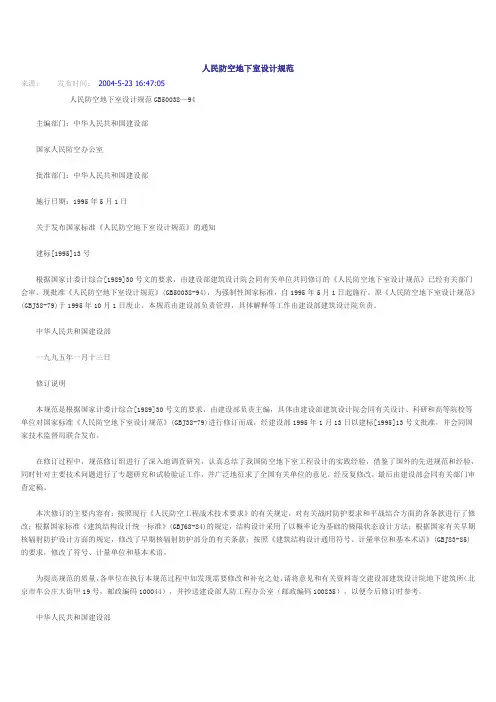

人民防空地下室设计规范来源：发布时间：2004-5-23 16:47:05人民防空地下室设计规范GB50038—94主编部门：中华人民共和国建设部国家人民防空办公室批准部门：中华人民共和国建设部施行日期：1995年5月1日关于发布国家标准《人民防空地下室设计规范》的通知建标[1995]13号根据国家计委计综合[1989]30号文的要求，由建设部建筑设计院会同有关单位共同修订的《人民防空地下室设计规范》已经有关部门会审。
现批准《人民防空地下室设计规范》(GB50038-94)，为强制性国家标准，自1995年5月1日起施行。
原《人民防空地下室设计规范》(GBJ38-79)于1995年10月1日废止。
本规范由建设部负责管理，具体解释等工作由建设部建筑设计院负责。
中华人民共和国建设部一九九五年一月十三日修订说明本规范是根据国家计委计综合[1989]30号文的要求，由建设部负责主编，具体由建设部建筑设计院会同有关设计、科研和高等院校等单位对国家标准《人民防空地下室设计规范》(GBJ38-79)进行修订而成，经建设部1995年1月13日以建标[1995]13号文批准，并会同国家技术监督局联合发布。
在修订过程中，规范修订组进行了深入地调查研究，认真总结了我国防空地下室工程设计的实践经验，借鉴了国外的先进规范和经验，同时针对主要技术问题进行了专题研究和试验验证工作，并广泛地征求了全国有关单位的意见，经反复修改，最后由建设部会同有关部门审查定稿。
本次修订的主要内容有：按照现行《人民防空工程战术技术要求》的有关规定，对有关战时防护要求和平战结合方面的各条款进行了修改；根据国家标准《建筑结构设计统一标准》(GBJ68-84)的规定，结构设计采用了以概率论为基础的极限状态设计方法；根据国家有关早期核辐射防护设计方面的规定，修改了早期核辐射防护部分的有关条款；按照《建筑结构设计通用符号、计量单位和基本术语》(GBJ83-85)的要求，修改了符号、计量单位和基本术语。
人民防空地下室设计规范GB50038—94主编部门：中华人民共和国建设部国家人民防空办公室批准部门：中华人民共和国建设部施行日期：1995年5月1日关于发布国家标准《人民防空地下室设计规范》的通知建标[1995]13号根据国家计委计综合[1989]30号文的要求，由建设部建筑设计院会同有关单位共同修订的《人民防空地下室设计规范》已经有关部门会审。
现批准《人民防空地下室设计规范》(GB50038-94)，为强制性国家标准，自1995年5月1日起施行。
原《人民防空地下室设计规范》(GBJ38-79)于1995年10月1日废止。
本规范由建设部负责管理，具体解释等工作由建设部建筑设计院负责。
中华人民共和国建设部一九九五年一月十三日修订说明本规范是根据国家计委计综合[1989]30号文的要求，由建设部负责主编，具体由建设部建筑设计院会同有关设计、科研和高等院校等单位对国家标准《人民防空地下室设计规范》(GBJ38-79)进行修订而成，经建设部1995年1月13日以建标[1995]13号文批准，并会同国家技术监督局联合发布。
在修订过程中，规范修订组进行了深入地调查研究，认真总结了我国防空地下室工程设计的实践经验，借鉴了国外的先进规范和经验，同时针对主要技术问题进行了专题研究和试验验证工作，并广泛地征求了全国有关单位的意见，经反复修改，最后由建设部会同有关部门审查定稿。
本次修订的主要内容有：按照现行《人民防空工程战术技术要求》的有关规定，对有关战时防护要求和平战结合方面的各条款进行了修改；根据国家标准《建筑结构设计统一标准》(GBJ68-84)的规定，结构设计采用了以概率论为基础的极限状态设计方法；根据国家有关早期核辐射防护设计方面的规定，修改了早期核辐射防护部分的有关条款；按照《建筑结构设计通用符号、计量单位和基本术语》(GBJ83-85)的要求，修改了符号、计量单位和基本术语。
为提高规范的质量，各单位在执行本规范过程中如发现需要修改和补充之处，请将意见和有关资料寄交建设部建筑设计院地下建筑所（北京市车公庄大街甲19号，邮政编码100044），并抄送建设部人防工程办公室（邮政编码100835），以便今后修订时参考。
人民防空地下室设计规范人民防空地下室设计规范GB50038—94主编部门：中华人民共和国建设部国家人民防空办公室批准部门：中华人民共和国建设部施行日期：1995年5月1日关于发布国家标准《人民防空地下室设计规范》的通知建标[1995]13号根据国家计委计综合[1989]30号文的要求，由建设部建筑设计院会同有关单位共同修订的《人民防空地下室设计规范》已经有关部门会审。
现批准《人民防空地下室设计规范》(GB50038-94)，为强制性国家标准，自1995年5月1日起施行。
原《人民防空地下室设计规范》(GBJ38-79)于1995年10月1日废止。
本规范由建设部负责管理，具体解释等工作由建设部建筑设计院负责。
中华人民共和国建设部一九九五年一月十三日修订说明本规范是根据国家计委计综合[1989]30号文的要求，由建设部负责主编，具体由建设部建筑设计院会同有关设计、科研和高等院校等单位对国家标准《人民防空地下室设计规范》(GBJ38-79)进行修订而成，经建设部1995年1月13日以建标[1995]13号文批准，并会同国家技术监督局联合发布。
在修订过程中，规范修订组进行了深入地调查研究，认真总结了我国防空地下室工程设计的实践经验，借鉴了国外的先进规范和经验，同时针对主要技术问题进行了专题研究和试验验证工作，并广泛地征求了全国有关单位的意见，经反复修改，最后由建设部会同有关部门审查定稿。
本次修订的主要内容有：按照现行《人民防空工程战术技术要求》的有关规定，对有关战时防护要求和平战结合方面的各条款进行了修改；根据国家标准《建筑结构设计统一标准》(GBJ68-84)的规定，结构设计采用了以概率论为基础的极限状态设计方法；根据国家有关早期核辐射防护设计方面的规定，修改了早期核辐射防护部分的有关条款；按照《建筑结构设计通用符号、计量单位和基本术语》(GBJ83-85)的要求，修改了符号、计量单位和基本术语。
为提高规范的质量，各单位在执行本规范过程中如发现需要修改和补充之处，请将意见和有关资料寄交建设部建筑设计院地下建筑所（北京市车公庄大街甲19号，邮政编码100044），并抄送建设部人防工程办公室（邮政编码100835），以便今后修订时参考。
