寻址方式与数据传送

七种寻址方式1、立即寻址方式:操作数就包含在指令中。

作为指令的一部分，跟在操作码后存放在代码段。

这种操作数成为立即数。

立即数可以是8位的，也可以是16位的。

例如:指令: MOV AX,1234H则: AX = 1234H2、寄存器寻址方式:操作数在CPU内部的寄存器中，指令指定寄存器号。

对于16位操作数，寄存器可以是:AX、BX、CX、DX、SI、DI、SP 和BP等。

对于8位操作数，寄存器可以是AL 、AH、BL、BH、CL、CH、DL、DH。

这种寻址方式由于操作数就在寄存器中,不需要访问存储器来取得操作数因而可以取得较高的运算数度。

3、直接寻址方式:操作数在寄存器中，指令直接包含有操作数的有效地址(偏移地址)注：操作数一般存放在数据段所以操作数的地址由DS加上指令中直接给出的16位偏移得到。

如果采用段超越前缀，则操作数也可含在数据段外的其他段中。

例如:MOV AX,[8054]如(DS) = 2000H,则执行结果为(AX) = 3050H(物理地址=20000+8054=28054H)28054H里的内容为3050H在汇编语言指令中，可以用符号地址代替数值地址如:MOV AX,VALUE此时VALUE为存放操作数单元的符号地址。

如写成:MOV AX,[VALUE]也是可以的，两者是等效的。

如VALUE在附加段中，则应指定段超越前缀如下:MOV AX,ES:VALUE 或MOV AX,ES:[VALUE]4、寄存器间接寻址方式:操作数在寄存器中，操作数有效地址在SI、DI、BX、BP这四个寄存器之一中。

在一般情况下，如果有效地址在SI、DI和BX中，则以DS段寄存器中的内容为段值。

如果有效地址在BP中，则以SS段寄存器中的内容为段值例如:MOV AX,[SI]如果(DS) = 5000H (SI) = 1234H则物理地址= 50000 + 1234 = 51234H51234H地址中的内容为:6789H执行该指令后,(AX) = 6789H5、寄存器相对寻址方式:操作数在存储器中，操作数的有效地址是一个基址寄存器(BX、BP)或变址寄存器(SI、DI)的内容加上指令中给定的8位或16位位移量之和BX 8位位移量EA(有效地址) = BP +SI 16位位移量DI在一般情况下，如果SI、DI、或BX中的内容作为有效地址的一部分，那么引用的段寄存器是DS;如果BP中的内容作为有效地址的一部分，那么引用的段寄存器是SS。

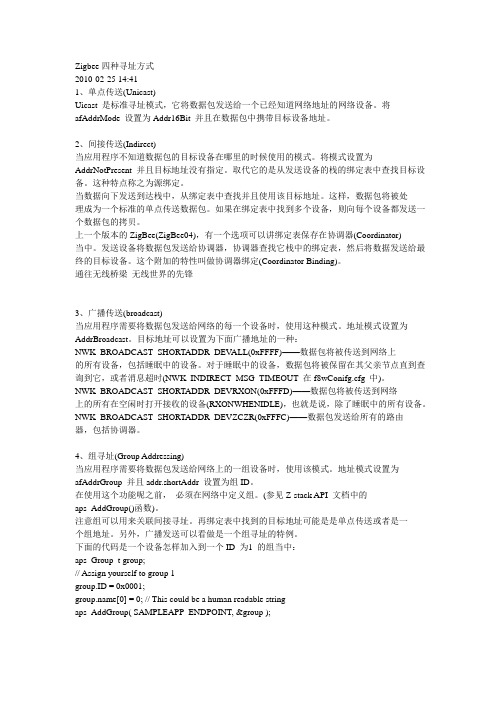

Zigbee四种寻址方式2010-02-25 14:411、单点传送(Unicast)Uicast 是标准寻址模式，它将数据包发送给一个已经知道网络地址的网络设备。

将afAddrMode 设置为Addr16Bit 并且在数据包中携带目标设备地址。

2、间接传送(Indirect)当应用程序不知道数据包的目标设备在哪里的时候使用的模式。

将模式设置为AddrNotPresent 并且目标地址没有指定。

取代它的是从发送设备的栈的绑定表中查找目标设备。

这种特点称之为源绑定。

当数据向下发送到达栈中，从绑定表中查找并且使用该目标地址。

这样，数据包将被处理成为一个标准的单点传送数据包。

如果在绑定表中找到多个设备，则向每个设备都发送一个数据包的拷贝。

上一个版本的ZigBee(ZigBee04)，有一个选项可以讲绑定表保存在协调器(Coordinator)当中。

发送设备将数据包发送给协调器，协调器查找它栈中的绑定表，然后将数据发送给最终的目标设备。

这个附加的特性叫做协调器绑定(Coordinator Binding)。

通往无线桥梁无线世界的先锋3、广播传送(broadcast)当应用程序需要将数据包发送给网络的每一个设备时，使用这种模式。

地址模式设置为AddrBroadcast。

目标地址可以设置为下面广播地址的一种：NWK_BROADCAST_SHORTADDR_DEV ALL(0xFFFF)——数据包将被传送到网络上的所有设备，包括睡眠中的设备。

对于睡眠中的设备，数据包将被保留在其父亲节点直到查询到它，或者消息超时(NWK_INDIRECT_MSG_TIMEOUT 在f8wConifg.cfg 中)。

NWK_BROADCAST_SHORTADDR_DEVRXON(0xFFFD)——数据包将被传送到网络上的所有在空闲时打开接收的设备(RXONWHENIDLE)，也就是说，除了睡眠中的所有设备。

NWK_BROADCAST_SHORTADDR_DEVZCZR(0xFFFC)——数据包发送给所有的路由器，包括协调器。

第3章数据的7种寻址方式，包括指令的格式，功能，指令的正误判断。

20位物理地址的生成：将段地址添上一个0（十六进制），再加上偏移地址。

数据传送指令：MOV PUSH,POP,XCHG,LEA,IN,OUT1、MOV ,注意指令的正误判断，可从3点入手。

（1）指令格式（2）数据大小是否超出范围（3）类型是否匹配。

通常，不能在两个内存单元间直接传送，段寄存器间不能直接传送，立即数不能直接传送到段寄存器，不能用CS作目的操作数。

2、PUSH 入栈指令，先减后压。

不能对字节进行压栈操作。

3、POP 出栈指令，先弹后加，将栈顶的一个字弹出到目的操作数。

4、EXCHG 交换指令。

不能在两个内存单元间直接交换。

5、LEA 取有效地址指令。

6、IN 输入指令，当端口大于255时，要用DX来表示端口号。

7、OUT 输出指令，当端口大于255时，要用DX来表示端口号算术运算等指令1、ADD AL，[1000H]例：AL=85H，BL=79H，执行指令ADD AL，BLAL= 0FEH ，CF= 0 ，OF= 02、SUB AL，BL3、INC [1000H] ERRORINC BYTE PTR [1000H]INC WORD PTR [1000H]该指令不影响CF标志4、DEC [1000H] ERRORDEC BX5、NEG AL 求相反数例：Y=X，X>=0; Y=|X|,X<0,编写程序段实现该功能MOV AL，XCMP AL，0JGE Y1NEG ALY1：MOV Y，ALHLT编程序的思路：取数据，在CPU里做运算，存数据；如果数据较多，通常要设指针，再取数据，取完数据后，修改地址指针，又取下一个数据，循环下去。

6、CMP AL，BL无符号数，A表示大，B表示小，E表示相等。

有符号数，G表示大，L表示小，E表示相等。

例：CMP AX，BXJGE NEXTXCHG AX，BXNEXT： CMP AX，CXJGE DONEXCHG AX，CXDONE：该程序段的功能是找AX，BX，CX中最大的数，并把最大的数放在AX中。

数据寻址方式介绍1.直接寻址：直接寻址是最简单的寻址方式，它是通过给定一个地址来访问数据。

在这种寻址方式中，数据的地址就是其在计算机存储器中的实际物理地址。

这种寻址方式的优点是实现简单，访问速度快，但缺点是地址空间受限，不适用于大型的存储器系统。

2.间接寻址：间接寻址是通过一个地址来访问另一个存储区域，而在这个存储区域中包含着最终需要访问的数据地址。

这种寻址方式的优点是可以将多个数据存放在同一个存储区域中，有效地利用存储空间。

它也提供了更灵活的寻址方式，可以通过更改间接地址来访问不同的数据。

缺点是增加了访问数据的时间，因为需要多次访问存储器。

3.寄存器寻址：寄存器寻址是直接将数据存储在处理器的寄存器中，然后通过寄存器来访问数据。

这种寻址方式的优点是访问速度非常快，因为数据直接存储在处理器中。

缺点是寄存器数量有限，无法存储大量的数据。

4.堆栈寻址：堆栈寻址是通过使用一个堆栈来存储数据，并通过堆栈指针来定位需要访问的数据。

在这种寻址方式中，栈指针会向栈的一个方向移动，将数据压入堆栈或弹出堆栈。

堆栈寻址的优点是可以灵活地向堆栈中添加或删除数据，适用于函数调用和中断处理。

缺点是访问数据的时间会较长，因为需要不断地移动栈指针。

5.直接偏移寻址：直接偏移寻址是通过给定一个基础地址和一个偏移量来访问数据。

在这种寻址方式中，基础地址是数据的起始地址，偏移量是相对于基础地址的位移距离。

通过将基础地址和偏移量相加，可以得到需要访问的数据地址。

这种寻址方式的优点是能够有效地使用地址空间，减少了寻址的时间。

缺点是需要额外的操作来计算数据的地址。

6.寄存器间接寻址：寄存器间接寻址是通过使用一个寄存器中存储的地址来访问数据。

在这种寻址方式中，寄存器中存储的地址就是需要访问的数据的地址。

这种寻址方式的优点是访问速度快，因为数据的地址存储在寄存器中。

缺点是寄存器数量有限，无法存储大量的地址。

7.基址寻址：基址寻址是通过给定一个基址和一个偏移量来访问数据。

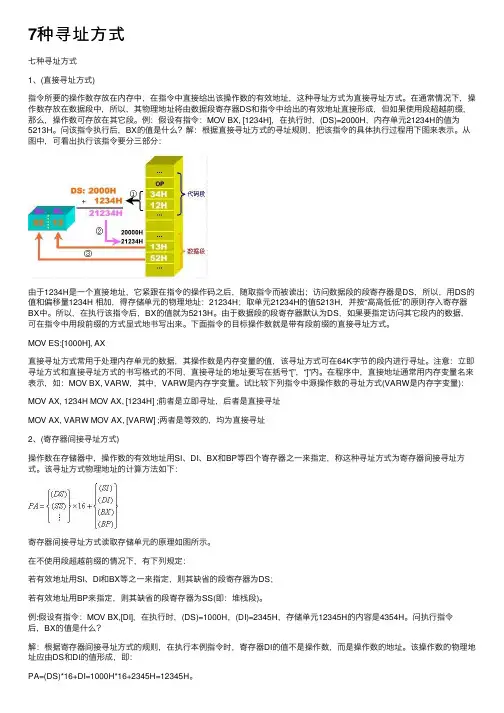

7种寻址⽅式七种寻址⽅式1、(直接寻址⽅式)指令所要的操作数存放在内存中，在指令中直接给出该操作数的有效地址，这种寻址⽅式为直接寻址⽅式。

在通常情况下，操作数存放在数据段中，所以，其物理地址将由数据段寄存器DS和指令中给出的有效地址直接形成，但如果使⽤段超越前缀，那么，操作数可存放在其它段。

例：假设有指令：MOV BX, [1234H]，在执⾏时，(DS)=2000H，内存单元21234H的值为5213H。

问该指令执⾏后，BX的值是什么？解：根据直接寻址⽅式的寻址规则，把该指令的具体执⾏过程⽤下图来表⽰。

从图中，可看出执⾏该指令要分三部分：由于1234H是⼀个直接地址，它紧跟在指令的操作码之后，随取指令⽽被读出；访问数据段的段寄存器是DS，所以，⽤DS的值和偏移量1234H 相加，得存储单元的物理地址：21234H；取单元21234H的值5213H，并按“⾼⾼低低”的原则存⼊寄存器BX中。

所以，在执⾏该指令后，BX的值就为5213H。

由于数据段的段寄存器默认为DS，如果要指定访问其它段内的数据，可在指令中⽤段前缀的⽅式显式地书写出来。

下⾯指令的⽬标操作数就是带有段前缀的直接寻址⽅式。

MOV ES:[1000H], AX直接寻址⽅式常⽤于处理内存单元的数据，其操作数是内存变量的值，该寻址⽅式可在64K字节的段内进⾏寻址。

注意：⽴即寻址⽅式和直接寻址⽅式的书写格式的不同，直接寻址的地址要写在括号“[”，“]”内。

在程序中，直接地址通常⽤内存变量名来表⽰，如：MOV BX, VARW，其中，VARW是内存字变量。

试⽐较下列指令中源操作数的寻址⽅式(VARW是内存字变量)：MOV AX, 1234H MOV AX, [1234H] ;前者是⽴即寻址，后者是直接寻址MOV AX, VARW MOV AX, [VARW] ;两者是等效的，均为直接寻址2、(寄存器间接寻址⽅式)操作数在存储器中，操作数的有效地址⽤SI、DI、BX和BP等四个寄存器之⼀来指定，称这种寻址⽅式为寄存器间接寻址⽅式。

汇编语⾔-寻址⽅式-地址和数据相关的寻址⽅式数据相关的寻址⽅式1 ⽴即寻址⽅式直接使⽤⽴即数来处理mov al,5mov ax,3064H2 寄存器寻址⽅式操作数在寄存器中，直接使⽤寄存器赋值来读取内部的操作数。

另外的⽅式的简介：在8086中把操作数的偏移地址称为有效地址，以下的操作都是取得有效地址（EA）的不同途径。

有效地址可以由以下四种成分：位移量（displacement）：存放的是⼀个地址。

基址（base）：基址部分，通常⽤来指数据段中数据或字符串的⾸地址变址（index）：存放在变址寄存器中的内容。

通常⽤来访问数组中的某个元素或字符串的某个字符。

⽐例因⼦（scale factor）：是386新增加的寻址⽅式的术语，值可为1,2,4,8在寻址中，可⽤变址寄存器内容乘以⽐例因⼦来取得变址值。

有效地址的计算公式可⽤由以下来处理：EA = 基址 + （变址 X ⽐例因⼦） + 位移量除了⽐例因⼦固定，其它三个都可以有正负。

四种成分16位寻址32位寻址位移量0,8,16位0,8,32位基址寄存器BX,BP任何32位通⽤寄存器变址寄存器SI,DI除ESP外的32位通⽤寄存器⽐例因⼦⽆1,2,4,8表格⼀默认段选择规则访存类型所⽤段及段寄存器却省选择规则指令代码段 CS寄存器⽤于取指堆栈堆栈段 SS寄存器所有的堆栈的进栈和出栈，任何⽤ESP或EBP作为基址寄存器的访问局部数据数据段 DS寄存器除相对于堆栈以及串处理指令的⽬的以外的所有数据访问⽬的串附加数据段 ES寄存器串处理指令的⽬的串表格⼆3 直接寻址⽅式操作数的有效地址只包含位移量这⼀种成分。

值就在代码段中指令的操作码之后。

也就是位移量就是操作数的有效地址。

;假设(ds) = 3050Hmov ax,[0000] ;就是把内存在3050:0000内存的数据传送到ax中也可以⽤符号地址代替数值地址⽐如mov ax,[VALUE];就是把value的3050:value将value替换为数据跟上⼀样也可以⽤指定段寄存器来作为段地址也是可以的。

七种寻址方式标签：it一、立即寻址方式操作数作为指令的一部分而直接写在指令中，这种操作数称为立即数，这种寻址方式也就称为立即数寻址方式。

立即数可以是8位、16位或32位，该数值紧跟在操作码之后。

如果立即数为16位或32位，那么，它将按“高高低低”的原则进行存储。

例如：MOV AH, 80H ADD AX, 1234H MOV ECX, 123456HMOV B1, 12H MOV W1, 3456H ADD D1, 32123456H其中：B1、W1和D1分别是字节、字和双字单元。

以上指令中的第二操作数都是立即数，在汇编语言中，规定：立即数不能作为指令中的第二操作数。

该规定与高级语言中“赋值语句的左边不能是常量”的规定相一致。

立即数寻址方式通常用于对通用寄存器或内存单元赋初值。

图是指令“MOV AX, 4576H”存储形式和执行示意图。

二、寄存器寻址方式指令所要的操作数已存储在某寄存器中，或把目标操作数存入寄存器。

把在指令中指出所使用寄存器(即：寄存器的助忆符)的寻址方式称为寄存器寻址方式。

指令中可以引用的寄存器及其符号名称如下：8位寄存器有：AH、AL、BH、BL、CH、CL、DH和DL等；16位寄存器有：AX、BX、CX、DX、SI、DI、SP、BP和段寄存器等；32位寄存器有：EAX、EBX、ECX、EDX、ESI、EDI、ESP和EBP等。

寄存器寻址方式是一种简单快捷的寻址方式，源和目的操作数都可以是寄存器。

1、源操作数是寄存器寻址方式如：ADD VARD, EAX ADD VARW, AX MOV VARB, BH等。

其中：VARD、VARW和VARB是双字，字和字节类型的内存变量。

在第4章将会学到如何定义它们。

2、目的操作数是寄存器寻址方式如：ADD BH, 78h ADD AX, 1234h MOV EBX, 12345678H等。

3、源和目的操作数都是寄存器寻址方式如：MOV EAX, EBX MOV AX, BX MOV DH, BL等。
