数字电⼦技术基础复习资料数字电⼦技术基础⼀、单项选择题1、下列⼏种A/D 转换器中，转换速度最快的是A 、并⾏A/D 转换器B 、计数型A/D 转换器C 、逐次渐进型A/D 转换器 D 、双积分A/D 转换器2、 L=AB+C 的对偶式为：A 、 A+BCB 、（ A+B ）C C 、 A+B+CD 、 ABC 3、为了将三⾓波换为同频率的矩形波，应选⽤A 、施密特触发器B 、单稳态触发器C 、多谐振器D 、计数器4、⼗⼆进制加法计数器需要多少个触发器构成。

A 、8B 、16C 、4D 、35、全加器与半加器的区别为A 、不包含异或运算B 、加数中包含来⾃低位的进位C 、⽆进位D 、有进位6、电源电压为+12V 的555定时器、组成施密特触发器，控制端开路，则该触发器的回差电压△VT 为A 、4VB 、6VC 、8VD 、12V7、将代码(10000011)8421转换为⼆进制数C 、（10000011）2D 、（000100110001）28、异或门电路的表达式为A 、B A ⊕ B 、B A AB +C 、B A B A +D 、B A B A + 9、逻辑函数F=AB+BC 的最⼩项表达式为 A 、F=m2+m3+m6 B 、F=m2+m3+m7C 、F=m3+m6+m7D 、F=m3+m4+m710、下列描述不正确的是A 、时序逻辑电路某⼀时刻的电路状态取决于电路进⼊该时刻前所处的状态。

B 、寄存器只能存储⼩量数据，存储器可存储⼤量数据。

C 、主从JK 触发器主触发器具有⼀次翻转性D 、上⾯描述⾄少有⼀个不正确11、⼀个数据选择器的地址输⼊端有3个时，数据信号输出最多可以有⼏个。

A 、4B 、6C 、8D 、1612、⼆进制数（11111011）2转换成⼗六进制数Ａ、FB Ｂ、FC Ｃ、251 Ｄ、37313、以下式⼦中不正确的是 A 、1?A ＝A B 、A ＋A=A C 、B A BA +=+ D 、1＋A ＝114、在四变量卡诺图中，逻辑上不相邻的⼀组最⼩项为：A 、m 1 与m 3B 、m 4 与m 6C 、m 5 与m 13D 、m 2 与m 815、有⼋个触发器的⼆进制计数器，它们的计数状态最多有⼏种。

数字电子技术复习资料数字电子技术复习资料数字电子技术是现代电子技术中的重要分支，它以数字信号的处理和传输为核心，广泛应用于计算机、通信、控制等领域。

本文将为大家提供一份数字电子技术的复习资料，希望能够帮助大家系统地回顾和巩固相关知识。

一、数字电路基础知识数字电路是数字电子技术的基础，了解数字电路的基本概念和特点对于深入理解数字电子技术至关重要。

1. 逻辑门：逻辑门是数字电路的基本构建单元，常见的逻辑门包括与门、或门、非门等。

它们通过逻辑运算实现不同的功能，如与门实现与运算，或门实现或运算。

2. 布尔代数：布尔代数是描述逻辑运算的数学工具，它通过与、或、非等逻辑运算符号表示逻辑关系。

深入理解布尔代数的基本原理和运算规则，对于设计和分析数字电路至关重要。

3. 真值表：真值表是逻辑函数的一种表示形式，它列出了逻辑函数在不同输入组合下的输出值。

通过真值表可以直观地了解逻辑函数的逻辑关系。

二、组合逻辑电路组合逻辑电路是一种由逻辑门构成的数字电路，它的输出仅依赖于当前的输入。

了解组合逻辑电路的基本原理和设计方法，对于理解和设计复杂的数字电路至关重要。

1. 真值表和逻辑函数：通过真值表可以得到逻辑函数的表达式，通过逻辑函数可以设计出对应的组合逻辑电路。

2. 卡诺图：卡诺图是一种用于简化逻辑函数的工具，通过画出逻辑函数的卡诺图，可以直观地找出逻辑函数的最简表达式。

3. 编码器和解码器：编码器和解码器是常用的组合逻辑电路。

编码器将多个输入信号转换为较少的输出信号，解码器则将较少的输入信号转换为多个输出信号。

三、时序逻辑电路时序逻辑电路是一种在组合逻辑电路的基础上加入了时钟信号的数字电路，它的输出不仅依赖于当前的输入，还依赖于过去的输入。

了解时序逻辑电路的基本原理和设计方法，对于理解和设计时序电路至关重要。

1. 触发器：触发器是时序逻辑电路的基本构建单元，它可以存储和传输信息。

常见的触发器包括RS触发器、D触发器、JK触发器等。

（一）．数字逻辑基础（1）．进制与进制之间的转换（2）．与逻辑和与门电路（3）．或逻辑和或门电路（4）．非逻辑和非门电路（5）．与非门电路（6）．集成门电路（7）．逻辑代数定律与逻辑函数化简（二）．组合逻辑电路（8）．组合逻辑电路的分析与设计（9）．编码器（10）．译码器（11）．加法器（12）．数值比较器（13）．数据选择器（三）．时序逻辑电路（14）．RS触发器（15）．D触发器与数据寄存器（16）．移位寄存器（17）．JK触发器与计数器（四）．555时基电路与石英晶体多谐振荡器（18）．定时器（19）．施密特触发器（20）．多谐振荡器（五）．数模与模数转换（21）．数模转换电路DAC（22）．模数转换电路ADC（六）．半导体存储器（23）．只读存储器ROM（24）．随机存储器RAM（一）．数字逻辑基础（1）．进制与进制之间的转换1．在数字电路中，通常用数字来表示高电平，用数字来表示低电平。

2．某二进制数由4位数字组成，其最低位的权是，最高位的权是。

3．完成下列进制的转换：（00011111）2=（）10 ；（10）10=（）2 ；（1111）2=（）8 ；（10）8=（）2 ；（011111）2=（）16 ；（2A）16=（）2 。

（01010101）8421=（）10 ；（32）10=（）8421 ；4．二进制数只有（）数码。

A．0 B.1C．0、1 D.0、1、25．十六进制数只有（）数码。

A．0～F B.1～FC．0～16 D.1～166．一位十六进制数可以用（）位二进制数来表示。

A．1 B.2C．4 D.16（2）．与逻辑和与门电路7．“Y等于A与B”的逻辑函数式为。

8．与门电路是当全部输入为时，输出才为“1”。

9．开关串联的电路可以用“与”逻辑表示。

（）10．门电路可以有多个输出端。

（）11．门电路可以有多个输入端。

（）（3）．或逻辑和或门电路12．“Y等于A或B”的逻辑函数式为。

《数字电子技术》知识点第1章 数字逻辑基础1．数字信号、模拟信号的定义2．数字电路的分类3．数制、编码其及转换要求：能熟练在10进制、2进制、8进制、16进制、8421BCD 之间进行相互转换。

举例1：（37.25）10= ( )2= ( )16= ( )8421BCD 解：（37.25）10= (100101.01)2= ( 25.4)16= (00110111.00100101)8421BCD 4．基本逻辑运算的特点与运算：见零为零，全1为1；或运算：见1为1，全零为零；与非运算：见零为1，全1为零；或非运算：见1为零，全零为1；异或运算：相异为1，相同为零；同或运算：相同为1，相异为零；非运算：零变 1， 1变零；要求：熟练应用上述逻辑运算。

5．数字电路逻辑功能的几种表示方法及相互转换。

①真值表（组合逻辑电路）或状态转换真值表（时序逻辑电路）：是由变量的所有可能取值组合及其对应的函数值所构成的表格。

②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。

③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。

④逻辑图：是由表示逻辑运算的逻辑符号所构成的图形。

⑤波形图或时序图：是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。

⑥状态图（只有时序电路才有）：描述时序逻辑电路的状态转换关系及转换条件的图形称为状态图。

要求：掌握这五种（对组合逻辑电路）或六种（对时序逻辑电路）方法之间的相互转换。

6．逻辑代数运算的基本规则①反演规则：对于任何一个逻辑表达式Y ，如果将表达式中的所有“·”换成“＋”，“＋”换成“·”，“0”换成“1”，“1”换成“0”，原变量换成反变量，反变量换成原变量，那么所得到的表达式就是函数Y 的反函数Y （或称补函数）。

这个规则称为反演规则。

②对偶规则：对于任何一个逻辑表达式Y ，如果将表达式中的所有“·”换成“＋”，“＋”换成“·”，“0”换成“1”，“1”换成“0”，而变量保持不变，则可得到的一个新的函数表达式Y ＇，Y ＇称为函Y 的对偶函数。

数电期末考试复习题（习题册）（含答案）第一章（选择、判断共20题）一、选择题1．以下代码中为无权码的为。

A. 8421BCD码B. 5421BCD码C.余三码D.格雷码2．以下代码中为恒权码的为。

A.8421BCD码B. 5421BCD码C.余三码D.格雷码3．一位十六进制数可以用位二进制数来表示。

A.１B.２C.４D. 164．十进制数25用8421BCD码表示为。

A.10 101B.0010 0101C.100101D.101015．在一个8位的存储单元中，能够存储的最大无符号整数是。

A.（256）10B.（127）10C.（FF）16D.（255）106．与十进制数（53.5）10等值的数或代码为。

A.(01010011.0101)8421BCDB.(35.8)16C.(110101.1)2D.(65.4)87．矩形脉冲信号的参数有。

A.周期B.占空比C.脉宽D.扫描期8．与八进制数(47.3)8等值的数为：A. (100111.011)2B.(27.6)16C.(27.3 )16D. (100111.11)29.常用的B C D码有。

A.奇偶校验码B.格雷码C.8421码D.余三码10．与模拟电路相比，数字电路主要的优点有。

A.容易设计B.通用性强C.保密性好D.抗干扰能力强二、判断题（正确打√，错误的打×）1. 方波的占空比为0.5。

（）2. 8421码1001比0001大。

（）3. 数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。

（）4．格雷码具有任何相邻码只有一位码元不同的特性。

（）5．八进制数（18）8比十进制数（18）10小。

（）6．当传送十进制数5时，在8421奇校验码的校验位上值应为1。

（）7．在时间和幅度上都断续变化的信号是数字信号，语音信号不是数字信号。

（）8．占空比的公式为：q = t w / T，则周期T越大占空比q越小。

（）9．十进制数（9）10比十六进制数（9）16小。

《数字电子技术》重要知识点汇总一、主要知识点总结和要求1．数制、编码其及转换：要求：能熟练在10进制、2进制、8进制、16进制、8421BCD 、格雷码之间进行相互转换。

举例1：（37.25）10= ( )2= ( )16= ( )8421BCD 解：（37.25）10= ( 100101.01 )2= ( 25.4 )16= ( 00110111.00100101 )8421BCD 2．逻辑门电路： (1)基本概念1）数字电路中晶体管作为开关使用时，是指它的工作状态处于饱和状态和截止状态。

2）TTL 门电路典型高电平为3.6 V ，典型低电平为0.3 V 。

3）OC 门和OD 门具有线与功能。

4）三态门电路的特点、逻辑功能和应用。

高阻态、高电平、低电平。

5）门电路参数：噪声容限V NH 或V NL 、扇出系数N o 、平均传输时间t pd 。

要求：掌握八种逻辑门电路的逻辑功能；掌握OC 门和OD 门，三态门电路的逻辑功能；能根据输入信号画出各种逻辑门电路的输出波形。

举例2：画出下列电路的输出波形。

解：由逻辑图写出表达式为：C B A C B A Y ++=+=，则输出Y 见上。

3．基本逻辑运算的特点：与 运 算：见零为零，全1为1；或 运 算：见1为1，全零为零； 与非运算：见零为1，全1为零；或非运算：见1为零，全零为1； 异或运算：相异为1，相同为零；同或运算：相同为1，相异为零； 非 运 算：零 变 1， 1 变 零； 要求：熟练应用上述逻辑运算。

4. 数字电路逻辑功能的几种表示方法及相互转换。

①真值表（组合逻辑电路）或状态转换真值表（时序逻辑电路）：是由变量的所有可能取值组合及其对应的函数值所构成的表格。

②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。

③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。

④逻辑图：是由表示逻辑运算的逻辑符号所构成的图形。

《数字电子技术》课程综合复习资料一、单选题1、一位８４２１ＢＣＤ计数器至少需要 触发器。

A. 3 B. 4 C. 5 D. 102、若用JK 触发器来实现状态方程为AB Q A Qn 1n +=+，则J 、K 端的驱动方程为 。

A.J=AB ，K=B A +B.J=AB ，K=B AC.J=B A +，K=ABD.J=B A ，K=AB 3、一个8421BCD 码十进制计数器，设其初态Q3Q2Q1Q0=0011，输入的时钟脉冲频率 f=1kHz 。

试问在100ms 时间后，计数器的状态为 。

A ．0010；B ．0011；C ．0111D.01104、欲将容量为1K×4的RAM 扩展为4K×4，则需要控制各片选端的辅助译码器的输出端数为 。

A.1 B.2C.4D.85、一个8位A/D 转换器，若所转换的最大模拟电压为5V ，当输入2V 电压时，其输出的数字量为 。

A ．00111001B ．01100110C ．10011001D ．010100106、下列各门电路符号中，不属于基本门电路的图是 。

7、逻辑表达式A （B+C ）=AB+AC 的对偶式是 。

A. ))((C A B A C B A ++=+ B. A+BC=（A+B ）（A+C ） C. AB+AC=A （B+C ）D.))((C A B A C B A ++=+8、如果要采用奇校验方式传送一个七位二进制代码0011010，则其校验位为 。

A ． 0B.1C.00110101D.其它9、 三态门有一使能控制端，当使能端为无效电平时，正确的是 。

A. 输出端为高阻态 B. 输出端为高电平C. 输出端为低电平D. 输出与输入间有正常的逻辑关系10、用四选一数据选择器实现函数Y=0101A A A A +，应使 。

A. D 0=D 2=0，D 1=D 3=1 B. D 0=D 2=1，D 1=D 3=0 C. D 0=D 1=0，D 2=D 3=1D. D 0=D 1=1，D 2=D 3=011、在下列逻辑电路中，不是组合逻辑电路的有 。

《数字电子技术》综合复习资料第一章一、填空题(每空2分)。

1.22=(2. 3. 25=(3.(9A)I6=(4.(1001101001)=(5.(101010)=(6.(20. 7)二(7.(-9)补码二()20)2C)2OO)10O)8412O二、选择题（每题2分）。

三、分析题（每题10分）。

四、设计题（每题10分）。

第二章-、填空题（每空2分）。

二、选择题（每题2分）。

1.__________ 在情况下,A.输入全部为0c, B・A、B同时为k C. （：、0同时为1。

D.输入端全为1。

2.(A+B) (A+C)=oA.AB+ACB. A+BCC. B+ACD. C+AB3.A+B+C二oA. A + B + CB.ABCC. A.B.CD. ABC4.下而逻辑式中, 正确的是cA. A (A+B) =BB. A (A+B) =AC. A (A+B) =ABD. A (A+B) =A+AB5.设F二AB+CD ,则它的反函数是oA. F = ( A+B )(C + D)B. F =( A + B ) ( C+D ) C・戸二A + B^C + DD. F= AB^D6.逻辑表达式A (B+C)二AB+AC的对偶式是 ____________ 。

A. A + BC + B)(A + C)B. A+BC= ( A+B ) ( A+C )C. AB+AOA ( B+C )D. A + BC = (A + B)(A + C)7.F二A㊉(A㊉3)的值是______________ oA. BB. AC. A ㊉BD. A 0B&最小项APC万的相邻项是 ________________ 。

A. ABCDB. AB CDC. A BCDD. A BCD9.F^ABC^ABC+ABC + AB, F2 = AB+B(A㊉C),它们之间的关系是________________________ 。

《数字电子技术》经典复习资料可参照打印《数字电子技术》复习一、主要知识点总结和要求1．数制、编码其及切换：建议：能够娴熟在10十进制、2十进制、8十进制、16入制、8421bcd、格雷码之间进行相互转换。

举例1：（37.25）10=()2=()16=()8421bcd求解：（37.25）10=(100101.01)2=(25.4)16=(00110111.00100101)8421bcd2．逻辑门电路：(1)基本概念1）数字电路中晶体管作为开关使用时，是指它的工作状态处于饱和状态和截止状态。

2）ttl门电路典型高电平为3.6v，典型低电平为0.3v。

3）oc门和od门具备线与功能。

4）三态门电路的特点、逻辑功能和应用。

高阻态、高电平、低电平。

5）门电路参数：噪声容限vnh或vnl、扇出系数no、平均传输时间tpd。

要求：掌握八种逻辑门电路的逻辑功能；掌握oc门和od门，三态门电路的逻辑功能；能根据输入信号画出各种逻辑门电路的输出波形。

举例2：画出下列电路的输出波形。

求解：由逻辑图写下表达式为：y?a?bc?a?b?c，则输入y见到上。

3．基本逻辑运算的特点：与运算：见到零为零，全1为1；或运算：见到1为1，全系列零为零；与非运算：见到零为1，全1为零；或非运算：见到1为零，全系列零为1；异或运算：雷同为1，相同为零；同或运算：相同为1，雷同为零；非运算：零变1，1变零；建议：娴熟应用领域上述逻辑运算。

4.数字电路逻辑功能的几种表示方法及相互转换。

①真值表（女团逻辑电路）或状态切换真值表（时序逻辑电路）：就是由变量的所有可能将值域女团及其对应的函数值所形成的表格。

②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。

③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。

④逻辑图：就是由则表示逻辑运算的逻辑符号所形成的图形。

⑤波形图或时序图：是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。

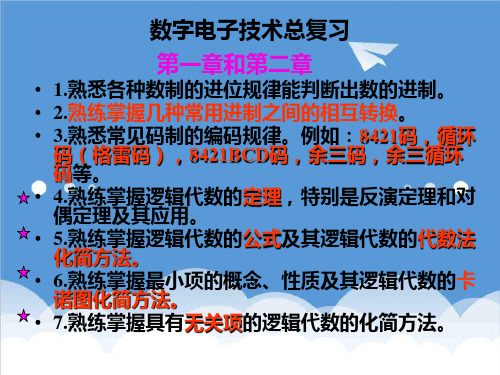

数电复习知识点第一章1、了解任意进制数的一般表达式、2-8-10-16进制数之间的相互转换；2、了解码制相关的基本概念和常用二进制编码（8421BCD、格雷码等）；第三章1、掌握与、或、非逻辑运算和常用组合逻辑运算（与非、或非、与或非、异或、同或）及其逻辑符号；2、掌握逻辑问题的描述、逻辑函数及其表达方式、真值表的建立；3、掌握逻辑代数的基本定律、基本公式、基本规则（对偶、反演等）；4、掌握逻辑函数的常用化简法（代数法和卡诺图法）；5、掌握最小项的定义以及逻辑函数的最小项表达式；掌握无关项的表示方法和化简原则；6、掌握逻辑表达式的转换方法（与或式、与非－与非式、与或非式的转换）；第四章1、了解包括MOS在内的半导体元件的开关特性；2、掌握TTL门电路和MOS门电路的逻辑关系的简单分析；3、了解拉电流负载、灌电流负载的概念、噪声容限的概念；4、掌握OD门、OC门及其逻辑符号、使用方法；5、掌握三态门及其逻辑符号、使用方法；6、掌握CMOS传输门及其逻辑符号、使用方法；7、了解正逻辑与负逻辑的定义及其对应关系；8、掌握TTL与CMOS门电路的输入特性（输入端接高阻、接低阻、悬空等）；第五章1、掌握组合逻辑电路的分析与设计方法；2、掌握产生竞争与冒险的原因、检查方法及常用消除方法；3、掌握常用的组合逻辑集成器件（编码器、译码器、数据选择器）；4、掌握用集成译码器实现逻辑函数的方法；5、掌握用2n选一数据选择器实现n或者n＋1个变量的逻辑函数的方法；第六章1、掌握各种触发器（RS、D、JK、T、T’）的功能、特性方程及其常用表达方式（状态转换表、状态转换图、波形图等）；2、了解各种RS触发器的约束条件；3、掌握异步清零端Rd和异步置位端Sd的用法；2、了解不同功能触发器之间的相互转换；第七章1、了解时序逻辑电路的特点和分类；2、掌握时序逻辑电路的描述方法（状态转移表、状态转移图、波形图、驱动方程、状态方程、输出方程）；3、掌握同步时序逻辑电路的分析与设计方法，掌握原始状态转移图的化简；4、了解异步时序逻辑电路的简单分析；5、掌握移位寄存器、计数器的功能、工作原理和实际应用等；6、掌握集成计数器实现任意进制计数器的方法；7、掌握用移位寄存器、计数器以及其他组合逻辑器件构成循环序列发生器的原理；第八章1、掌握门电路和分立元件构成的施密特触发器、单稳态触发器、多谐振荡器的电路组成及工作原理，掌握相关参数的计算方法；2、掌握用555电路构成施密特触发器、单稳态触发器、多谐振荡器的方法以及工作参数的计算或者改变方法；第九章1、了解ROM和RAM的基本概念；2、了解存储器容量的表示方法和扩展方法，了解存储容量与地址线、数据线的关系。

《数字电子技术》知识点第1章数字逻辑基础1．数字信号、模拟信号的定义2．数字电路的分类3．数制、编码其及转换要求：能熟练在10进制、2进制、8进制、16进制、8421BCD之间进行相互转换。

举例1：（）10= ( )2= ( )16= ( )8421BCD解：（）10= 2= ( 16= 8421BCD4．基本逻辑运算的特点与运算：见零为零，全1为1；或运算：见1为1，全零为零；与非运算：见零为1，全1为零；或非运算：见1为零，全零为1；异或运算：相异为1，相同为零；同或运算：相同为1，相异为零；非运算：零变1，1变零；要求：熟练应用上述逻辑运算。

5．数字电路逻辑功能的几种表示方法及相互转换。

①真值表（组合逻辑电路）或状态转换真值表（时序逻辑电路）：是由变量的所有可能取值组合及其对应的函数值所构成的表格。

②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。

③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。

④逻辑图：是由表示逻辑运算的逻辑符号所构成的图形。

⑤波形图或时序图：是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。

⑥状态图（只有时序电路才有）：描述时序逻辑电路的状态转换关系及转换条件的图形称为状态图。

要求：掌握这五种（对组合逻辑电路）或六种（对时序逻辑电路）方法之间的相互转换。

6．逻辑代数运算的基本规则①反演规则：对于任何一个逻辑表达式Y，如果将表达式中的所有“·”换成“＋”，“＋”换成“·”，“0”换成“1”，“1”换成“0”，原变量换成反变量，反变量换成原变量，那么所得到的表达式就是函数Y的反函数Y（或称补函数）。

这个规则称为反演规则。

②对偶规则：对于任何一个逻辑表达式Y，如果将表达式中的所有“·”换成“＋”，“＋”换成“·”，“0”换成“1”，“1”换成“0”，而变量保持不变，则可得到的一个新的函数表达式Y＇，Y＇称为函Y 的对偶函数。
