圈梁与构造柱总结一、圈梁概述圈梁是建筑结构中常见的构件之一，通常用于承受水平荷载，使建筑结构具有一定的刚度和稳定性。

下面将对圈梁的定义、构造和使用进行总结。

1.1 圈梁的定义圈梁是指位于两个支点之间、距离较短且主要用于承受水平荷载的梁。

它通常由混凝土或钢材制成，具有较高的刚度和稳定性。

1.2 圈梁的构造圈梁的构造通常由以下几个主要部分组成：1.上部水平梁：上部水平梁是圈梁的主要承载构件，它位于圈梁的上方，并连接两个支点。

上部水平梁通常由混凝土或钢材制成，具有较高的刚度和承载能力。

2.侧向支撑：为了增强圈梁的稳定性，通常在圈梁两端设置侧向支撑。

侧向支撑可以是水平的横梁或竖向的支撑柱。

3.连接件：连接件用于连接圈梁的各个部分，通常采用焊接或螺栓连接，以确保圈梁的整体牢固和稳定。

1.3 圈梁的使用圈梁通常用于以下几种情况：1.建筑物结构中的水平荷载承载：在地震等情况下，圈梁能够承受建筑物的水平荷载，从而确保结构的稳定性。

2.建筑物的刚性连接：圈梁能够连接不同部位的结构构件，实现建筑物的整体刚性连接，提高结构的稳定性和承载能力。

3.桥梁和隧道等工程结构中的支撑和固定：圈梁可以作为支撑或固定桥梁和隧道等工程结构中的重要构件，确保其稳定性。

二、构造柱概述构造柱是建筑结构中常见的柱状构件，主要用于承受垂直荷载，并将荷载传递到基础上。

下面将对构造柱的定义、构造和使用进行总结。

2.1 构造柱的定义构造柱是指位于建筑物内部的竖直柱状结构构件，用于承受垂直荷载并将其传递到基础上。

构造柱通常由混凝土或钢材制成，具有较高的强度和承载能力。

2.2 构造柱的构造构造柱的构造通常由以下几个主要部分组成：1.柱身：构造柱的主体部分，负责承受垂直荷载并将其传递到基础上。

柱身通常由混凝土或钢材制成，具有较高的强度和稳定性。

2.连接件：连接件用于连接构造柱的各个部分，通常采用焊接或螺栓连接，以确保构造柱的整体牢固和稳定。

3.加固措施：为了增强构造柱的承载能力和稳定性，通常在柱身的四周或关键部位设置钢筋或纤维增强材料，以增加构造柱的强度。

混凝土圈梁与构造柱的施工钢筋混凝土具有良好的抗震性、抗裂性。

所以，为了保证砖砌体的抗裂性能和防震能力，增加砌体的强度和稳定性，需在墙体中配制相应的钢筋混凝土构件，这就是平常所说的砖混结构。

在砖墙砌体中配制钢筋，主要有墙体上设置的圈梁、构造柱等构件。

这些构件，与砖墙体连成了一个整体。

一、砖墙圈梁圈梁是砖混结构中的一种钢筋混凝土结构，有的地方又称墙体腰箍，它可以提高房屋的空间刚度和整体性，增加墙体的稳定性，避免和减少由于地基的不均匀沉降而引起的墙体开裂。

圈梁是沿外墙、内纵墙和主要横墙设置的处于同一水平面内的连续封闭形结构梁。

如图4-54所示为某一圈梁的配筋。

圈梁设在+0.000以下的称为地圈梁，如图4-55所示，图样上常用DQL来表示，凡是承重墙的下边均应设置地圈梁。

装配式混凝土楼群层、屋盖的砖房、砌块房，在抗震设防区，应在安装楼板的下边沿承重外墙的周围、内纵墙和内横墙上，设置水平闭合的层间圈梁和屋盖圈梁，图样上常用QL来表示。

如果圈梁设在门窗洞口的上部，兼作门窗过梁时，则应按图4-56所示进行施工。

如果圈梁被门窗或其他洞口切断不能封闭时，则应在洞口上部设置附加圈梁，附加圈梁与墙的搭接长度应大于圈梁之间的2倍垂直间距，并不得少于1m，如图4-57所示。

图4-54 某一圈梁的配筋示意图4-55 地圈梁图4-56 圈梁兼作过梁圈梁骨架的安装应按下面要求进行：（1）圈梁施工前，必须对所砌墙体的标高进行复测，当有误差时，应用细石混凝土进行找平。

（2）圈梁钢筋骨架一般是待模板安装完毕后进行。

圈梁骨架一般在墙体上进行绑扎，有的为了赶施工进度，常在场外预先进行绑扎，或者委托钢筋加工单位进行加工。

当采用预先绑扎和加工的骨架，可先进行编号组装。

有构造柱时，则应在构造柱处进行绑扎。

图4-57 附加圈梁设置当在模内进行绑扎圈梁骨架时，应按箍筋间距的要求在模板侧划上间距线，然后装主筋穿入箍筋内，箍筋开口处，应沿上面主筋的受力方向左右错开，不得将箍筋的开口放在同一侧。

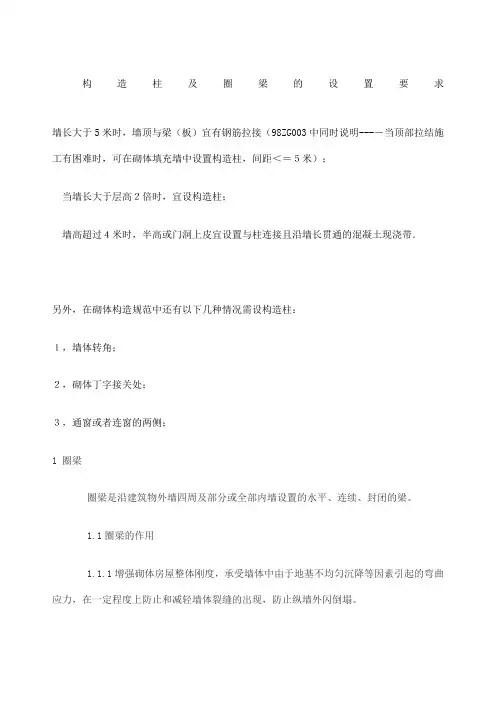

构造柱及圈梁的设置要求构造柱及圈梁的设置要求墙长大于5米时，墙顶与梁（板）宜有钢筋拉接（98ZG003中同时说明---－当顶部拉结施工有困难时，可在砌体填充墙中设置构造柱，间距＜＝５米）；当墙长大于层高２倍时，宜设构造柱；墙高超过４米时，半高或门洞上皮宜设置与柱连接且沿墙长贯通的混凝土现浇带．另外，在砌体构造规范中还有以下几种情况需设构造柱：１，墙体转角；２，砌体丁字接关处；３，通窗或者连窗的两侧；1 圈梁圈梁是沿建筑物外墙四周及部分或全部内墙设置的水平、连续、封闭的梁。

1.1圈梁的作用1.1.1增强砌体房屋整体刚度，承受墙体中由于地基不均匀沉降等因素引起的弯曲应力，在一定程度上防止和减轻墙体裂缝的出现，防止纵墙外闪倒塌。

1.1.2提高建筑物的整体性，圈梁和构造柱连接形成纵向和横向构造框架，加强纵、横墙的联系，限制墙体尤其是外纵墙山墙在平面外的变形，提高砌体结构的抗压和抗剪强度，抵抗1.3圈梁的构造1.3.1圈梁应连续设置在墙的同一水平面上，并尽可能的形成封闭圈，当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁，附加圈梁与截面圈梁的搭接长度不应小于其垂直间距的二倍，且不得小于1米。

1.3.2纵横墙交接处的圈梁应有可靠的连接，刚弹性和弹性方案房屋，圈梁应与屋架、大梁等构件可靠连接。

1.3.3圈梁的宽度易与墙厚相同，当墙厚大于等于240毫米时，圈梁的宽度不易小于2/3墙厚；圈梁高度应为砌体厚度的倍数，并不小于120毫米；设置在软弱粘性土、液化土、新近填土或严重不均匀土质上的基础内的圈梁，其截面高度不应小于180毫米。

1.3.4现浇圈梁的混凝土强度等级不宜低于C15，钢筋级别一般为1级钢，混凝土保护层厚度为20毫米，并不得小于15毫米，也不宜大于25毫米。

1.3.5内走廊房屋沿横向设置的圈梁，均应穿过走廊拉通，并隔一定距离（七度时：15米；八度时：11米；九度时：7米）将穿过走廊部分的圈梁局部加强，其最小高度一般不小于300毫米。

为了更方便的让大家理解构造柱和圈梁，我从概念以及作用等些方面为大家诠释一下，当然，对新手来说还是很有用的！我也是新手!嘿嘿!
构造柱：作用是与圈梁共同形成空间骨架,以增加房屋的整体刚度,提高墙的抵抗变形能力.
1.外墙凡转角处和纵、横墙交接处，应设置构造柱，其断面为墙厚×墙厚
2.当墙长度大于5米时，应于墙中部设置构造柱。

3.高度不超过1.5M的砖砌阳台栏板和女儿墙转角处及沿长度每隔3M应设置构造柱。

4.房屋四角及内墙交接处，楼梯间等部位按构造要求设置的现浇钢筋混凝土柱称为构造柱。

5.框架梁和构造柱不能一起浇筑，框架结构是一个整体的东西，而构造柱是抗震措施。

圈梁：指沿建筑物外墙四周及部分内墙设置的连续封闭的梁。

1.作用：增加墙体的稳定性，提高房屋的整体刚度，减少地基不均匀沉降而引起的墙身开裂，提高房屋的抗震能力。

2.其断面高度不小于120mm，宽度不小于240mm。

3.高度超过4m、墙厚≥180以及高度超过3m、墙厚100~150的砌体，应在墙高中部设置与两端混凝土墙、柱连接的通长钢筋混凝土水平梁。

其实这就是我自己做的一些笔记！拿出来和大家分享一下！哪里不对的地方！还请前辈指出来！互相学习！。

构造柱及圈梁的设置要求墙长大于5米时，墙顶与梁（板）宜有钢筋拉接（98ZG003中同时说明---－当顶部拉结施工有困难时，可在砌体填充墙中设置构造柱，间距＜＝５米）；当墙长大于层高２倍时，宜设构造柱；墙高超过４米时，半高或门洞上皮宜设置与柱连接且沿墙长贯通的混凝土现浇带．另外，在砌体构造规范中还有以下几种情况需设构造柱：１，墙体转角；２，砌体丁字接关处；３，通窗或者连窗的两侧；1 圈梁圈梁是沿建筑物外墙四周及部分或全部内墙设置的水平、连续、封闭的梁。

1.1圈梁的作用1.1.1增强砌体房屋整体刚度，承受墙体中由于地基不均匀沉降等因素引起的弯曲应力，在一定程度上防止和减轻墙体裂缝的出现，防止纵墙外闪倒塌。

1.1.2提高建筑物的整体性，圈梁和构造柱连接形成纵向和横向构造框架，加强纵、横墙的联系，限制墙体尤其是外纵墙山墙在平面外的变形，提高砌体结构的抗压和抗剪强度，抵抗震动荷载和传递水平荷载。

1.1.3起水平箍的作用，可减小墙、柱的压屈长度，提高墙、柱的稳定性，增强建筑物的水平刚度。

1.1.4通过与构造柱的配合，提高墙、柱的抗震能力和承载力。

1.1.5在温差较大地区防止墙体开裂。

1.2圈梁的设置1.2.1外墙和内纵墙的设置：屋盖处及每层楼盖处均设。

1.2.2内纵墙的设置：地震裂度为6、7度地区，屋盖及楼盖处设置，屋盖处间距不应大于7m，楼盖处间距不应大于15m，构造柱对应部位；8度地区，屋盖及楼盖处，屋盖处沿所有横墙，且间距不应大于7m，楼盖处间距不应大于7m，构造柱对应部位；9度地区，屋盖及每层楼盖处，各层所有横墙。

1.2.3空旷的单层房屋的设置：砖砌体房屋，檐口标高为5~8m时，应在檐口标高处设置圈梁一道，檐口标高大于8m时应增加圈梁数量；砌块机料石砌体房屋，檐口标高为4~5m时，应在檐口标高处设置圈梁一道，檐口标高大于5m时，应增加圈梁数量；对有吊车或较大震动设备的单层工业房屋，除在檐口和窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量。

构造柱/圈梁圈梁砌体结构房屋中，在砌体内沿水平方向设置封闭的钢筋砼梁，以提高房屋空间刚度、增加建筑物的整体性、提高砖石砌体的抗剪、抗拉强度，防止由于地基不均匀沉降、地震或其他较大振动荷载对房屋的破坏。

在房屋的基础上部的连续的钢筋混凝土梁叫基础圈梁，也叫地圈梁（DQL)；而在墙体上部，紧挨楼板的钢筋混凝土梁叫上圈梁。

因为圈梁是连续围合的梁所以叫做圈梁。

圈梁是在房屋的檐口、窗顶、楼层、吊车梁顶或基础顶面标高处，沿砌体墙水平方向设置封闭状的按构造配筋的混凝土梁式构件。

按要求圈梁应该在同一水平面上连续、封闭，但当圈梁被门窗洞口（如楼梯间窗口洞）隔断时，应在洞口上部设置附加圈梁进行搭接补强。

附加圈梁的搭接长度不应小于两梁高差的两倍，亦不小于1000mm.圈梁通常设置在基础墙、檐口和楼板处，其数量和位置与建筑物的高度、层数、地基状况和地震强度有关。

圈梁是沿建筑物外墙四周及部分内横墙设置的连续封闭的梁。

其目的是为了增强建筑的整体刚度及墙身的稳定性。

圈梁可以减少因基础不均匀沉降或较大振动荷载对建筑物的不利影响及其所引起的墙身开裂。

在抗震设防地区，利用圈梁加固墙身就显得更加必要。

构造柱在多层砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱，通常称为混凝土构造柱，简称构造柱（GZ）。

为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。

这种钢筋混凝土柱通常就被称为构造柱。

构造柱,主要不是承担竖向荷载的，而是抗击剪力,抗震等横向荷载的. 构造柱通常设置在楼梯间的休息平台处，纵横墙交接处，墙的转角处，墙长达到五米的中间部位要设构造柱。

近年来为提高砌体结构的承载能力或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位，而按需要设置在墙体的中间部位,圈梁必须设置成封闭状。

从施工角度讲，构造柱要与圈梁地梁、基础梁整体浇筑。

墙长大于5米时，墙顶与梁（板）宜有钢筋拉接（98ZG003中同时说明---－当顶部拉结施工有困难时，可在砌体填充墙中设置构造柱，间距＜＝５米）；当墙长大于层高２倍时，宜设构造柱；墙高超过４米时，半高或门洞上皮宜设置与柱连接且沿墙长贯通的混凝土现浇带．另外，在砌体构造规范中还有以下几种情况需设构造柱：１，墙体转角；２，砌体丁字接关处；３，通窗或者连窗的两侧；1 圈梁圈梁是沿建筑物外墙四周及部分或全部内墙设置的水平、连续、封闭的梁。

1.1圈梁的作用1.1.1增强砌体房屋整体刚度，承受墙体中由于地基不均匀沉降等因素引起的弯曲应力，在一定程度上防止和减轻墙体裂缝的出现，防止纵墙外闪倒塌。

1.1.2提高建筑物的整体性，圈梁和构造柱连接形成纵向和横向构造框架，加强纵、横墙的联系，限制墙体尤其是外纵墙山墙在平面外的变形，提高砌体结构的抗压和抗剪强度，抵抗震动荷载和传递水平荷载。

1.1.3起水平箍的作用，可减小墙、柱的压屈长度，提高墙、柱的稳定性，增强建筑物的水平刚度。

1.1.4通过与构造柱的配合，提高墙、柱的抗震能力和承载力。

1.1.5在温差较大地区防止墙体开裂。

1.2圈梁的设置1.2.1外墙和内纵墙的设置：屋盖处及每层楼盖处均设。

1.2.2内纵墙的设置：地震裂度为6、7度地区，屋盖及楼盖处设置，屋盖处间距不应大于7m，楼盖处间距不应大于15m，构造柱对应部位；8度地区，屋盖及楼盖处，屋盖处沿所有横墙，且间距不应大于7m，楼盖处间距不应大于7m，构造柱对应部位；9度地区，屋盖及每层楼盖处，各层所有横墙。

1.2.3空旷的单层房屋的设置：砖砌体房屋，檐口标高为5~8m时，应在檐口标高处设置圈梁一道，檐口标高大于8m时应增加圈梁数量；砌块机料石砌体房屋，檐口标高为4~5m时，应在檐口标高处设置圈梁一道，檐口标高大于5m时，应增加圈梁数量；对有吊车或较大震动设备的单层工业房屋，除在檐口和窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量。

圈梁主要作用在房屋的基础上部的连续的钢筋混凝土梁叫基础圈梁，而在墙体上部，紧挨楼板的钢筋混凝土梁叫上圈梁。

因为圈梁是连续围合的梁所以叫做圈梁圈梁主要作用1·加强砌体结构的整体刚度，对砌体有约束作用，防止由于地基的不均匀沉降或较大振动荷载等对房屋的影响。

2·增强纵、横墙的连结，提高房屋整体性；作为楼盖的边缘构件，提高楼盖的水平刚度；减小墙的自由长度，提高墙体的稳定性；限制墙体斜裂缝的开展和延伸，提高墙体的抗剪强度；减轻地震时地基不均匀沉降对房屋的影响。

3·承重和抗弯功能，减少不均匀沉降和承受墙体的重量的作用。

构造柱的主要作用1）为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。

这种钢筋混凝土柱通常就被称为构造柱。

（2）在多层砌体房屋,底层框架及内框架砖砌体中,它的作用一般为:加强纵墙间的连接,是由于构造柱与其相邻的纵横墙以及牙搓相连接并沿墙高每隔500mm 设置2 (6 拉结筋,钢筋每边伸入墙内大于100mm。

一般施工时先砌砖墙后浇筑混凝土柱,这样能增加横墙的结合,可以提高砌体的抗剪承载能力10 % —30 % ,提高的比例幅度虽然不高但能明显约束墙体开裂,限制出现裂缝。

构造柱与圈梁的共同工作,可以把砖砌体分割包围,当砌体开裂时能迫使裂缝在所包围的范围之内,而不至于进一步扩展。

砌体虽然出现裂缝,但能限制它的错位,使其维持承载能力并能抵消振动能量而不易较早倒塌。

砌体结构作为垂直承载构件,地震时最怕出现四散错落倒地,从而使水平楼板和屋盖坠落,而构造柱则可以阻止或延缓倒塌时间、以减少损失。

构造柱与圈梁连接又可以起到类似框架结构的作用,其作用效果非常明显。

构造柱和圈梁工程量计算
构造柱的工程量计算：
构造柱是为加固墙体而设置的，通常是在先砌墙后再浇注混凝土形成。

其工程量计算的基本公式为：V = (B+b)AH + K。

其中，V表示构造柱的砼体积，B是构造柱的宽度，b代表马牙搓宽度（马牙搓是两边有时计算一边的宽度，是一边有时计算一边的一半宽度），A是构造柱的长度，H是构造柱的高度（自基础上表面至构造柱顶面之间的距离），K表示构造柱基础工程量。

圈梁的工程量计算：
圈梁通常用于增强建筑物的整体稳定性，防止墙体因地基不均匀沉降等因素造成的开裂。

圈梁的工程量计算相对简单，主要是根据其断面积和梁长来确定。

公式为：V = 圈梁的断面积×梁长。

这里的梁长可以根据具体的设计要求来确定，可能是中间部分的长度，也可能是内边的长度。
