桩基础振动、锤击沉桩施工原始记录

桥梁工程沉入桩基础施工技术一般规定1、桩位应根据已测定基础的纵横中心线量出，并标志、固定。

测定基桩轴线应填写记录。

在陆地或静水区，基桩轴线定位允许偏差：（1）每根基桩的纵横轴线位置：2cm；（2）单排桩的每根基桩轴线位置：1cm。

在流速较大的深水河流中，基桩轴线定位允许偏差，在设计容许范围内，可适当增大。

2、桩基轴线的定位点，应设置在不受沉桩影响处。

在施工过程中对桩基轴线应作系统的、经常的检查。

定位点需要移动时，应先检查其正确性，并作好测量记录。

各桩位置的正确性，应在沉桩过程中随时检查。

3、沉桩前应处理空中和地面上下障碍物，在打桩机移动的路线上，应进行平整，如地面松软，应进行处理。

4、沉入桩的施工方法及其适用土类：（1）锤击沉桩：一般适用于松散、中密砂土、粘性土。

桩锤有坠锤、单动汽锤、双动汽锤、柴油机锤、柴油机锤、液压锤等，可根据土质情况选用性能适合的桩锤；（2）振动沉桩：一般适用于砂土、硬塑及软塑的粘性土和中密及较松的碎石土；（3）射水沉桩：在密实砂土、碎石土的土层中，用锤击法或振动法沉桩有困难时，可用射水法配合进行；（4）静力压桩：在标准贯入度N〈20的软粘性土中，可用特制的液压或机力千斤顶或卷扬机设备等沉入各种类型桩；（5）钻孔埋置桩：按照第五章方法钻孔，然后将预制的钢筋混凝土圆形有底空心桩埋入，并在桩周压注水泥砂浆固结而成，适用于粘性土、砂土、碎石土中埋置的大直径圆形空心桩。

5、选择沉桩方法应依据桩重、桩型、设计荷载、地质情况、设备条件及对附近建筑物产生的影响等条件而定。

附近有重要建筑物（如铁路干线、高层建筑、堤防工程等）时，不宜用射水沉桩或振动沉桩。

在城市附近采用锤击或振动沉桩方法时，应采取减小噪音和振动影响的措施。

6、沉桩前应具备下列资料：（1）桩基处的地质及水文地质钻探资料及有关判断沉桩可能性和分析资料（包括邻近地区已有的沉桩资料），在地质复杂地区，每一墩台位置均匀应有钻孔资料；（2）桩基础及基桩设计资料；（3）使用沉桩设备的技术资料；（4）试桩资料；（5）有条件进行静力触探的触探资料；（6）有利于沉桩工作进行的其他资料。

灌注桩泥浆护壁施工法平整场地→泥浆制备→埋设护筒→铺设工作平台→安装钻机并定位（钻机位置的偏差不大于2cm）→钻进成孔→清孔并检查成孔质量→下放钢筋笼→灌注水下混凝土→拔出护筒→检查质量。

泥浆：钻孔泥浆由水、粘土(膨润土)和添加剂组成。

具有浮悬钻渣、冷却钻头、润滑钻具，增大静水压力，并在孔壁形成泥皮，隔断孔内外渗流，防止坍孔的作用。

泥浆太稀，排渣能力小、护壁效果差；泥浆太稠会削弱钻头冲击功能，降低钻进速度。

清孔：在钻孔达到设计要求深度后，应对孔深、孔位、孔形、孔径等进行检查。

在终孔检查完全符合设计要求时，应立即进行孔底清理，避免隔时过长以致泥浆沉淀，引起钻孔坍塌。

对于摩擦桩当孔壁容易坍塌时，要求在灌注水下混凝土前沉渣厚度不大于30cm；当孔壁不易坍塌时，不大于20cm。

对于柱桩，要求在射水或射风前，沉渣厚度不大于5cm。

清孔方法是使用的钻机不同而灵活应用。

通常可采用正循环旋转钻机、反循环旋转机真空吸泥机以及抽渣筒等清孔。

其中用吸泥机清孔，所需设备不多，操作方便，清孔也较彻底，但在不稳定土层中应慎重使用。

其原理就是用压缩机产生的高压空气吹入吸泥机管道内将泥渣吹出。

（1）塌孔预防措施：根据不同地层，控制使用好泥浆指标。

在回填土、松软层及流砂层钻进时，严格控制速度。

地下水位过高，应升高护筒，加大水头。

地下障碍物处理时，一定要将残留的砼块处理清除。

孔壁坍塌严重时，应探明坍塌位置，用砂和粘土混合回填至坍塌孔段以上1—2m处，捣实后重新钻进。

（2）缩径预防措施：选用带保径装置钻头，钻头直径应满足成孔直径要求，并应经常检查，及时修复。

易缩径孔段钻进时，可适当提高泥浆的粘度。

对易缩径部位也可采用上下反复扫孔的方法来扩大孔径。

（3）桩孔偏斜预防措施：对已偏斜的钻孔，控制钻速，慢速提升，下降往复扫孔纠偏。

钢筋笼的上浮钢筋笼上浮的预防措施：严格控制砼质量，坍落度控制在20±2cm，砼和易性要好。

导管在砼内埋深规范控制在2-6m之间。

桩基础施工介绍桩基础按照施工工艺分为：钢筋混凝土预制桩、泥浆护壁成孔灌注桩、长螺旋钻孔压灌桩、沉管灌注桩、干作业成孔灌注桩、钢桩等。

一、钢筋混凝土预制桩（一）锤击沉桩法（1）施工程序：确定桩位和沉桩顺序→桩机就位→吊桩喂桩→校正→锤击沉桩→接桩→再锤击沉桩→送桩→收锤→切割桩头。

（2）施工要求：1）预制桩的混凝土强度达到70%后方可起吊，达到100%后方可运输和打桩。

2）单节桩采用两支点起吊时，吊点距桩端宜为0.2L（桩段长）。

吊运过程中严禁采用拖拉取桩方法。

3）接桩接头宜高出地面0.5-1m。

接桩方法分为焊接、螺纹接头和机械啮合接头等。

4）桩锤的选用应根据地质条件、桩型、桩的密集程度、单桩竖向承载力以及施工条件等因素确定。

5）沉桩顺序应按先深后浅、先大后小、先长后短、先密后疏的次序进行。

对于密集桩群应控制沉桩速率，宜从中间向四周或两边对称施打；当一侧毗邻建筑物时，由毗邻建筑物处向另一方向施打。

6）锤击桩终止沉桩标准有：a）终止沉桩应以桩端标高控制为主，贯入度控制为辅，当桩终端达到坚硬，硬塑黏性土，中密以上粉土、砂土、碎石土及风化岩时，可以贯入度控制为主，桩端标高控制为辅；b）贯入度达到设计要求而桩端标高未达到时，应继续锤击3阵，按每阵10击的贯入度不大于设计规定的数值予以确认。

（二）静力压桩法（1）施工程序：测量定位→压桩机就位→吊桩、插桩→桩身对中调直→静压沉桩→接桩→再静压沉桩→送桩→终止压桩→检查验收→转移桩机。

（2）施工要求：1）施工前进行试压桩，数量不少于3根。

2）压桩设备应根据最大压桩阻力、桩的截面尺寸、单桩竖向极限承载力、桩端持力层土层情况、穿越土层情况等条件选择。

压桩机提供的最大压桩力应大于考虑群桩挤密效应的最大压桩阻力，并应小于机架重量和配重之和的0.9倍。

3）采用静压桩的基坑，不应边挖桩边开挖基坑。

4）桩接头可采用焊接法，或螺纹式、啮合式、卡扣式、抱箍式等机械快速连接方法。

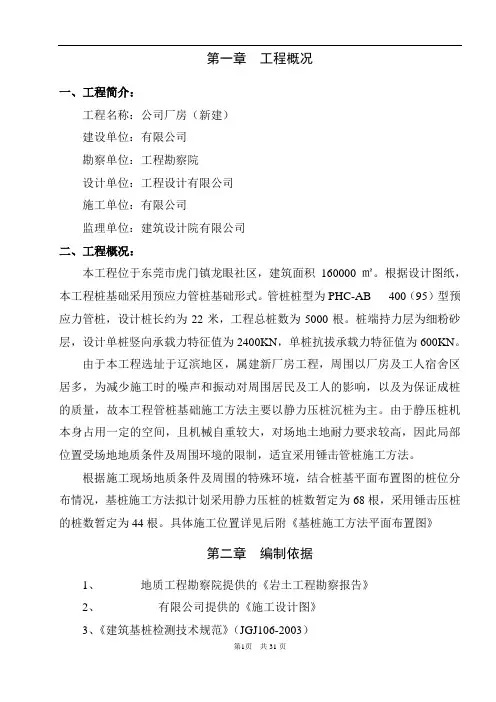

第一章工程概况一、工程简介：工程名称：公司厂房（新建）建设单位：有限公司勘察单位：工程勘察院设计单位：工程设计有限公司施工单位：有限公司监理单位：建筑设计院有限公司二、工程概况：本工程位于东莞市虎门镇龙眼社区，建筑面积160000㎡。

根据设计图纸，本工程桩基础采用预应力管桩基础形式。

管桩桩型为PHC-AB 400（95）型预应力管桩，设计桩长约为22米，工程总桩数为5000根。

桩端持力层为细粉砂层，设计单桩竖向承载力特征值为2400KN，单桩抗拔承载力特征值为600KN。

由于本工程选址于辽滨地区，属建新厂房工程，周围以厂房及工人宿舍区居多，为减少施工时的噪声和振动对周围居民及工人的影响，以及为保证成桩的质量，故本工程管桩基础施工方法主要以静力压桩沉桩为主。

由于静压桩机本身占用一定的空间，且机械自重较大，对场地土地耐力要求较高，因此局部位置受场地地质条件及周围环境的限制，适宜采用锤击管桩施工方法。

根据施工现场地质条件及周围的特殊环境，结合桩基平面布置图的桩位分布情况，基桩施工方法拟计划采用静力压桩的桩数暂定为68根，采用锤击压桩的桩数暂定为44根。

具体施工位置详见后附《基桩施工方法平面布置图》第二章编制依据1、地质工程勘察院提供的《岩土工程勘察报告》2、有限公司提供的《施工设计图》3、《建筑基桩检测技术规范》（JGJ106-2003）4、《建筑地基基础工程施工质量验收规范》（GB50202-2002）5、《先张法预应力混凝土管桩》（GB13476-2009）6、《锤击式预应力混凝土管桩基础技术规程》（DBJ/T15-22-2008）第三章施工总体策划和部署第一节施工前准备工作1、认真熟悉设计图纸，做好图纸会审工作，及时解决疑难问题；按施工要求及有关规范规定做好施压管桩前的准备工作。

2、认真阅读工程地质勘察报告，了解工程地质情况，计算施压管桩的配桩长度，做好管桩预购计划工作。

3、目测现场实际情况，做好现场场地桩机行走方便的有关工作，确定桩机施工顺序及桩机行走路线。

锤击式钢管桩施工工艺标准1前言钢管桩采用工厂生产的螺旋焊接钢管打（沉）入土沉桩。

这种桩具有重量轻、刚性好；易于加工、搬运、堆放;可以焊接，易于调节；与上部承台连接较易;管材强度高，贯穿性好；桩下端为开口，沉桩排土量小，对周围地基和相邻及相邻桩及邻近建（构）筑物扰动、移位影响小；接头采用电焊，操作简便，质量可靠;沉桩功效高，可节省施工费用并缩短工期等一系列优点.但也存在沉桩机具设备复杂，振动和噪声过大，钢材用量大，工程造价较高等问题。

2适用范围本工艺标准适用于工业与民用高层建筑,在沿海软弱土基打（沉）钢管桩工程。

一、材料要求1．钢管桩用螺旋焊接钢管，材质一般用Q235钢,管径由①400〜①1200，厚度由9〜22mm,有出厂合格证。

2．钢管桩配件桩盖、增强节、保护圈、内衬箍,挡块等，材质规格符合设计要求并有产品合格证书。

3．焊条（焊丝）焊条用E43xx；焊丝用SAN-53自动保护焊丝，直径①3。

2和①2。

4.二、主要机具设备1．机械设备三点支撑桅杆式柴油锤或液压锤、轮胎式起重机、电焊机、半自动焊接、切桩机等.2主要工具氧割工具、焊枪、索具、扳手、撬杠、钢丝绳、钢送桩、铜夹箍等。

三、作业条件1．应具有工程地质材料、桩基施工平面图、基桩施工组织设计或施工方案。

2．已排除桩基范围内的高考、地面和地下障碍物.场地平整压实，能保证打（沉）桩机械在场内正常运行。

雨期施工，已做好排水措施。

3．打桩场地附近建（构）筑物有防振要求时,已采取防振措施.4．桩基的轴线桩和水准基点已设置完毕，并经过复查办理了签证手续。

每根桩的桩位已经测定，用木桩或短钢筋打好定位桩，并用白灰做出标志。

5．已选择和确定打桩设备进出路线和打桩顺序.6．检查桩的质量，将需用的桩按平面布置图堆放在打桩机附近,不合格的桩另行堆放。

7．检查打桩机械设备及起重工具，铺设水、电管线，进行设备架立组装。

在桩架上设置标尺或在桩侧面画上标尺，以便能观测桩身入土深度。

（二）、锤击沉桩施工锤击沉桩也称打入桩,是靠打桩机的桩锤下落到桩顶产生的冲击能而将桩沉入土中的一种沉桩方法，该法施工速度快,机械化程度高，适用范围广，是预制钢筋混凝土桩最常用的沉桩方法。

但施工时有噪音和振动,对施工场所、施工时间有所限制.1．打桩机具打桩用的机具主要包括桩锤、桩架及动力装置三部分。

1）桩锤桩锤是打桩的主要机具，其作用是对桩施加冲击力，将桩打入土中。

主要有落锤、单动汽锤和双动汽锤、柴油锤、液压锤。

落锤一般由生铁铸成，重0。

5~1。

5t，构造简单，使用方便，提升高度可随意调整，一般用卷扬机拉升施打。

但打桩速度慢（6～20 次/min），效率低,适于在黏土和含砾石较多的土中打桩。

汽锤是利用蒸汽或压缩空气的压力将桩锤上举，然后下落冲击桩顶沉桩，根据其工作情况又可分为单动式汽锤与双动式汽锤。

单动式汽锤的冲击体在上升时耗用动力，下降靠自重，打桩速度较落锤快(60～80 次/min),锤重1。

5~15t，适于各类桩在各类土层中施工。

双动式汽锤的冲击体升降均耗用动力,冲击力更大、频率更快(100~120 次/min)，锤重0.6～6t，还可用于打钢板桩、水下桩、斜桩和拔桩。

柴油锤，柴油锤本身附有桩架、动力设备,易搬运转移，不需外部能源，应用较为广泛。

但施工中有噪声、污染和振动等影响，在城市施工受到一定的限制。

液压锤是一种新型打桩设备，它的冲击缸体通过液压油提升与降落，每一击能获得更大的贯入度.液压锤不排出任何废气，无噪音，冲击频率高，并适合水下打桩，是理想的冲击式打桩设备，但构造复杂,造价高。

2）桩架桩架是吊桩就位,悬吊桩锤,要求其具有较好的稳定性、机动性和灵活性，保证锤击落点准确，并可调整垂直度。

常用桩架基本有两种形式，一种是沿轨道行走移动的多功能桩架，另一种是装在履带式底盘上自由行走的桩架。

1—立柱;2—斜撑;3-回转平台；1—桩；2—斜撑；3—桩帽；4-桩锤; 4—卷扬机；5—司机室；6-平衡重5—履带式起重机；6—立柱3) 动力装置打桩机构的动力装置及辅助设备主要根据选定的桩锤种类而定。

第1篇一、工程概况本工程位于我国某城市，主要工程内容包括：道路、桥梁、排水、给水、供电等基础设施的建设。

在道路工程中，需进行桩基础施工，以保证道路的稳定性。

根据工程地质勘察报告，本工程地质条件较为复杂，地下水位较浅，桩基础施工难度较大。

为确保桩基础施工质量，特制定本锤击沉桩试桩施工方案。

二、施工方案1. 施工准备（1）施工图纸、规范及标准：熟悉施工图纸，掌握施工规范及标准，确保施工过程符合要求。

（2）施工人员：组织具备相关资质的施工队伍，包括施工技术员、测量员、施工员等。

（3）施工设备：准备桩基施工所需的机械设备，如桩锤、打桩机、振动锤、钻机等。

（4）材料：备足桩基施工所需的材料，如桩、钢筋、混凝土、水泥等。

2. 施工工艺（1）桩基施工工艺：采用锤击沉桩法进行桩基础施工。

（2）试桩施工工艺：在桩基施工前，进行试桩施工，以检验桩基施工质量。

3. 施工步骤（1）桩位放样：根据设计图纸，确定桩位，并做好桩位标记。

（2）桩基施工：1）桩基钻孔：采用钻机进行钻孔，确保孔径、孔深符合设计要求。

2）桩基清孔：钻孔完成后，进行清孔，清除孔内泥浆及杂物。

3）桩基下桩：将预制桩或现场制作的桩，采用打桩机进行锤击沉桩。

4）桩基连接：桩基连接采用焊接或机械连接，确保连接牢固。

5）桩基验收：桩基施工完成后，进行验收，包括桩基长度、垂直度、桩顶标高等。

（3）试桩施工：1）试桩定位：根据试桩设计要求，确定试桩位置。

2）试桩钻孔：采用钻机进行钻孔，确保孔径、孔深符合设计要求。

3）试桩清孔：钻孔完成后，进行清孔，清除孔内泥浆及杂物。

4）试桩加载：在试桩孔内安装加载装置，进行加载试验。

5）试桩卸载：加载完成后，进行卸载，记录试桩沉降量。

6）试桩结果分析：根据试桩沉降量，分析桩基承载能力。

4. 施工质量控制（1）桩基施工质量控制：1）桩基材料：严格控制桩基材料的质量，确保材料符合设计要求。

2）桩基施工过程：严格控制桩基施工过程，确保施工质量。

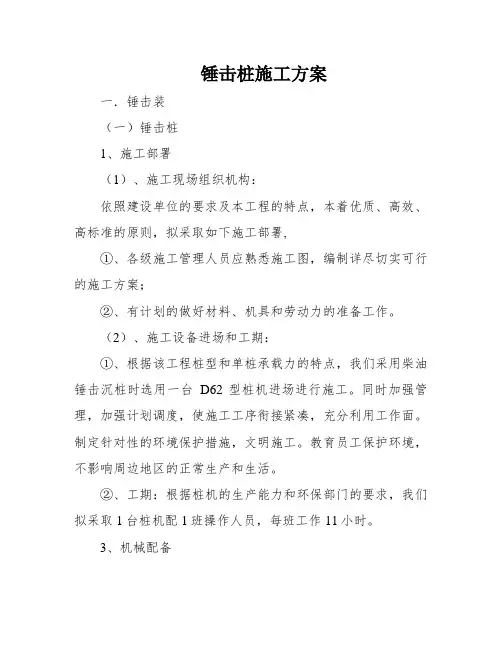

锤击桩施工方案一．锤击装（一）锤击桩1、施工部署（1）、施工现场组织机构：依照建设单位的要求及本工程的特点，本着优质、高效、高标准的原则，拟采取如下施工部署,①、各级施工管理人员应熟悉施工图，编制详尽切实可行的施工方案；②、有计划的做好材料、机具和劳动力的准备工作。

（2）、施工设备进场和工期：①、根据该工程桩型和单桩承载力的特点，我们采用柴油锤击沉桩时选用一台D62型桩机进场进行施工。

同时加强管理，加强计划调度，使施工工序衔接紧凑，充分利用工作面。

制定针对性的环境保护措施，文明施工。

教育员工保护环境，不影响周边地区的正常生产和生活。

②、工期：根据桩机的生产能力和环保部门的要求，我们拟采取1台桩机配1班操作人员，每班工作11小时。

3、机械配备根据长海县社会联动应急救援指挥中心的情况我司配备1台D62柴油锤打桩机进行施工，配备电焊设备2套。

4、劳动力计划施工现场每台桩机配备施工员1人，安全员1人，质检员1人，施工工人7人，管理人员4人，材料人员1人，共15人。

工程管理机构图如下：施工员项目经理现场负责人技术质量负责人安全员质检员测量员材料员1号机2、施工方案（1）、施工流程拟定采用锤击法沉桩，步骤如下：（2）、施工方法1）打桩准备1试桩施工前再次逐根检查，即检查混凝土桩有没有严重质量问题，○对管桩两端清理干净，施焊面上有油漆杂物污染时，清刷干净。

2桩锤的选择○选择桩锤时，充分考虑桩的形状、尺寸、重量、入土长度、结构形式以及土质、气象等条件，并掌握各种锤的特性。

桩锤的夯击能量克服桩的贯入阻力，包括克服桩尖阻力、桩侧摩阻力和桩的回弹产生的能量损失等。

如果桩锤的能量不能满足上述要求，会引起桩头部的局部压曲，难以将桩送到设计标高。

鉴于本工程土层，选用6.0t锤。

3施工桩位测设○根据桩基施工图进行桩位测设，并提前进行平面定位和高程复核以及控制点复核。

经项目质量员复核后，最后由监理核查认可，方可施工。

（4）堆存吊运按照审定的桩基施工总平面布置图进行管桩堆放。

7.4 7.4 锤击沉桩锤击沉桩锤击沉桩7.4.17.4.1 沉桩前必须处理空中和地下障碍物，场地应平整，排水应畅通，并应满足打桩所需的地面承载力。

7.4.27.4.2 桩锤的选用应根据地质条件、桩型、桩的密集程度、单桩竖向承载力及现有施工条件等因素确定，也可按本规范附录H 选用。

7.4.37.4.3 桩打入时应符合下列规定： 1 桩帽或送桩帽与桩周围的间隙应为5～10mm；2 锤与桩帽、桩帽与桩之间应加设硬木、麻袋、草垫等弹性衬垫；3 桩锤、桩帽或送桩帽应和桩身在同一中心线上；4 桩插入时的垂直度偏差不得超过0.5％。

7.4.47.4.4 打桩顺序要求应符合下列规定： 1 对于密集桩群，自中间向两个方向或四周对称施打；2 当一侧毗邻建筑物时，由毗邻建筑物处向另一方向施打；3 根据基础的设计标高，宜先深后浅；1 根据桩的规格，宜先大后小，先长后短。

7.4.57.4.5 打入桩（预制混凝土方桩、预应力混凝土空心桩、钢桩）的桩位偏差，应符合表7.4.5的规定。

斜桩倾斜度的偏差不得大于倾斜角正切值的15％（倾斜角系桩的纵向中心线与铅垂线间夹角）。

表7.4.5 7.4.5 打入桩桩位的允许偏差打入桩桩位的允许偏差打入桩桩位的允许偏差(mm)(mm)(mm)项 目允许偏差 带有基础梁的桩：（1）垂直基础梁的中心线（2）沿基础梁的中心线100+0.01H 150+0.01H 桩数为1～3根桩基中的桩100 桩数为4～16根桩基中的桩1/2桩径或边长 桩数大于16根桩基中的桩：（1）最外边的桩（2）中间桩1/3桩径或边长 1/2桩径或边长注：H 为施工现场地面标高与桩顶设计标高的距离。

7.4.6 桩终止锤击的控制应符合下列规定：1` 当桩端位于一般土层时，应以控制桩端设计标高为主，贯入度为辅；2 桩端达到坚硬、硬塑的黏性土、中密以上粉土、砂土、碎石类土及风化岩时，应以贯入度控制为主，桩端标高为辅；3 贯入度已达到设计要求而桩端标高未达到时，应继续锤击3阵，并按每阵10击的贯入度不应大于设计规定的数值确认，必要时,施工控制贯入度应通过试验确定。
