铝板包柱施工工艺
- 格式:doc
- 大小:23.00 KB
- 文档页数:2
一、工程概况本工程位于XX市XX区,建筑面积XX平方米,共XX层。
本方案针对本工程中柱子的包柱施工进行专项设计,确保施工质量、安全、美观。
二、施工工艺1. 施工准备(1)材料准备:石材、铝塑板、龙骨、预埋件、连接件、密封胶、防火涂料等。
(2)工具准备:切割机、电钻、螺丝刀、扳手、水平尺、靠尺板、卷尺等。
2. 施工流程(1)测量放样:根据设计图纸,对柱子进行测量放样,确定石材或铝塑板的尺寸、数量。
(2)钢筋网绑扎法:对于石材包柱,采用钢筋网绑扎法进行施工。
(3)干挂法:对于铝塑板包柱,采用干挂法进行施工。
(4)粘贴法:对于厚度在20mm以下的板材,采用粘贴法进行施工。
(5)施工细节:1)钢筋网绑扎法:a. 设置钢筋网:根据设计要求,将钢筋网固定于柱子上。
b. 板材背面开槽:在板材背面开槽,以便于绑扎。
c. 绑扎板材:将板材与钢筋网绑扎牢固。
d. 找平吊直并临时固定:确保板材平整、垂直。
e. 灌浆:根据板材颜色调制水泥砂浆,灌浆时应注意防止泛碱。
f. 养护:灌浆后进行养护,确保石材强度。
g. 嵌缝:清除板缝间多余粉尘,用密封胶嵌缝。
2)干挂法:a. 安装支座:根据设计要求,在柱子上安装支座。
b. 安装龙骨:将龙骨固定于支座上。
c. 安装幕墙面板:将幕墙面板安装于龙骨上。
d. 嵌缝安装:确保面板与龙骨之间的缝隙严密。
e. 打胶:用密封胶封闭面板与龙骨之间的缝隙。
3)粘贴法:a. 预处理:将基体表面清理干净,确保平整。
b. 粘贴板材:将板材粘贴于基体上。
c. 密封:用密封胶封闭板材与基体之间的缝隙。
三、质量控制1. 材料质量:确保所用材料符合设计要求,质量合格。
2. 施工质量:严格按照施工工艺进行施工,确保施工质量。
3. 安全生产:遵守安全生产规定,确保施工安全。
四、进度安排1. 施工准备:1天。
2. 施工:根据工程量,预计需XX天。
3. 质量验收:1天。
4. 竣工验收:1天。
五、总结本方案针对本工程中柱子的包柱施工进行专项设计,确保施工质量、安全、美观。

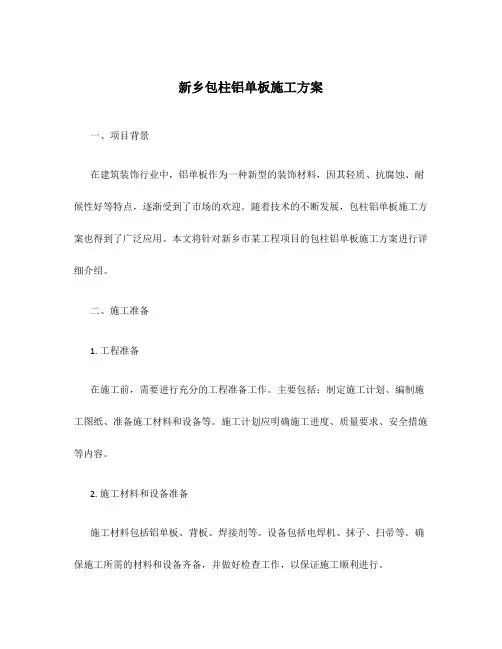

新乡包柱铝单板施工方案一、项目背景在建筑装饰行业中,铝单板作为一种新型的装饰材料,因其轻质、抗腐蚀、耐候性好等特点,逐渐受到了市场的欢迎。
随着技术的不断发展,包柱铝单板施工方案也得到了广泛应用。
本文将针对新乡市某工程项目的包柱铝单板施工方案进行详细介绍。
二、施工准备1. 工程准备在施工前,需要进行充分的工程准备工作。
主要包括:制定施工计划、编制施工图纸、准备施工材料和设备等。
施工计划应明确施工进度、质量要求、安全措施等内容。
2. 施工材料和设备准备施工材料包括铝单板、背板、焊接剂等。
设备包括电焊机、抹子、扫帚等。
确保施工所需的材料和设备齐备,并做好检查工作,以保证施工顺利进行。
三、施工步骤1. 准备工作在施工现场搭建安全防护设施,确保施工区域的安全。
清理施工区域,清除杂物和灰尘,保持施工区域的整洁。
2. 安装背板将预先加工好的背板依据施工图纸要求,用电焊机将其固定在柱子上。
确保背板牢固可靠,具备足够的承重能力。
3. 安装铝单板将预先加工好的铝单板依次安装在背板上。
采用焊接剂将铝单板与背板焊接牢固。
使用抹子对焊接处进行处理,使其平整光滑。
4. 完善细节处理对铝单板进行表面处理,涂刷防腐涂料和颜色涂料,以提高其抗腐蚀和装饰效果。
检查施工质量,确保铝单板的安装牢固、平整。
5. 清理工作在施工完成后,清理施工现场,保持施工区域的整洁。
将施工所用的材料和设备进行归类整理,准备下一次施工使用。
四、施工注意事项1. 安全措施在施工过程中,必须严格遵守相关的安全操作规程,佩戴好安全帽、防护眼镜、防护手套等防护用具。
禁止违章操作,确保施工人员的安全。
2. 施工质量在施工过程中,要注意细节处理,确保包柱铝单板的安装牢固、平整。
检查施工质量,合格后方可进行下一步施工操作。
3. 施工进度根据施工计划,合理安排施工进度,确保施工的及时进行。
同时,要与其他施工工序保持良好的沟通和协调,避免施工进度延误。
五、施工质量控制1. 材料质量检查在施工前,对所使用的材料进行质量检查,确保材料符合规定标准,并具备所要求的性能指标。

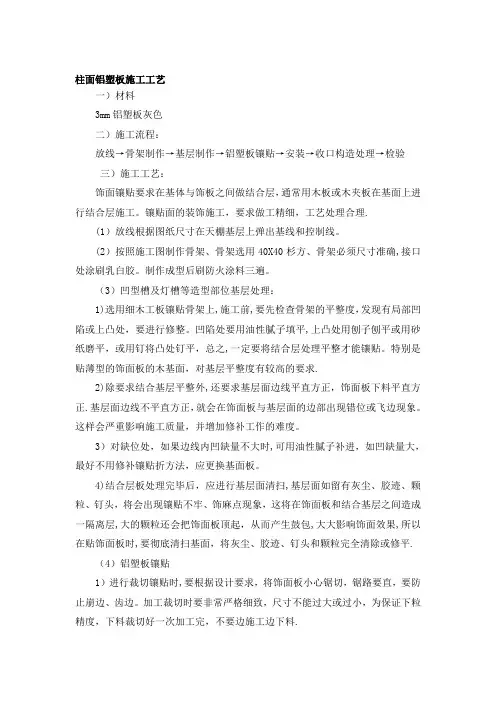

柱面铝塑板施工工艺一)材料3mm铝塑板灰色二)施工流程:放线→骨架制作→基层制作→铝塑板镶贴→安装→收口构造处理→检验三)施工工艺:饰面镶贴要求在基体与饰板之间做结合层,通常用木板或木夹板在基面上进行结合层施工。
镶贴面的装饰施工,要求做工精细,工艺处理合理.(1)放线根据图纸尺寸在天棚基层上弹出基线和控制线。
(2)按照施工图制作骨架、骨架选用40X40杉方、骨架必须尺寸准确,接口处涂刷乳白胶。
制作成型后刷防火涂料三遍。
(3)凹型槽及灯槽等造型部位基层处理:1)选用细木工板镶贴骨架上,施工前,要先检查骨架的平整度,发现有局部凹陷或上凸处,要进行修整。
凹陷处要用油性腻子填平,上凸处用刨子刨平或用砂纸磨平,或用钉将凸处钉平,总之,一定要将结合层处理平整才能镶贴。
特别是贴薄型的饰面板的木基面,对基层平整度有较高的要求.2)除要求结合基层平整外,还要求基层面边线平直方正,饰面板下料平直方正.基层面边线不平直方正,就会在饰面板与基层面的边部出现错位或飞边现象。
这样会严重影响施工质量,并增加修补工作的难度。
3)对缺位处,如果边线内凹缺量不大时,可用油性腻子补进,如凹缺量大,最好不用修补镶贴折方法,应更换基面板。
4)结合层板处理完毕后,应进行基层面清扫,基层面如留有灰尘、胶迹、颗粒、钉头,将会出现镶贴不牢、饰麻点现象,这将在饰面板和结合基层之间造成一隔离层,大的颗粒还会把饰面板顶起,从而产生鼓包,大大影响饰面效果,所以在贴饰面板时,要彻底清扫基面,将灰尘、胶迹、钉头和颗粒完全清除或修平.(4)铝塑板镶贴1)进行裁切镶贴时,要根据设计要求,将饰面板小心锯切,锯路要直,要防止崩边、齿边。
加工裁切时要非常严格细致,尺寸不能过大或过小,为保证下粒精度,下料裁切好一次加工完,不要边施工边下料.2)平面与立面为90度折弯、折弯处用锣机开槽,小心折弯,不得损伤.3)两块铝塑板饰面安装留20mm离缝拼装,拼缝内应用密封胶嵌平。

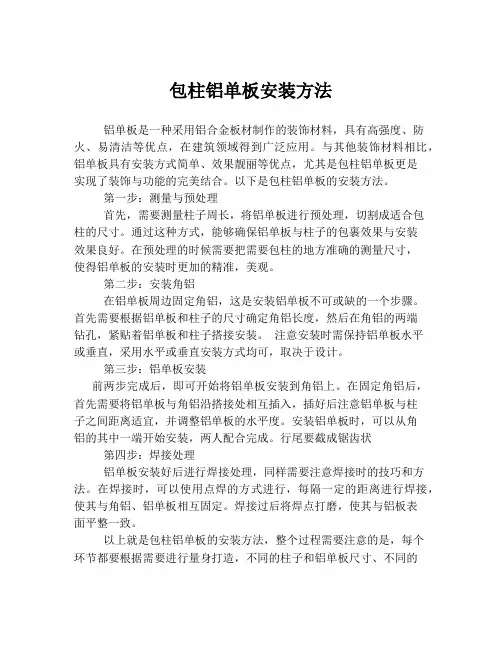

包柱铝单板安装方法铝单板是一种采用铝合金板材制作的装饰材料,具有高强度、防火、易清洁等优点,在建筑领域得到广泛应用。
与其他装饰材料相比,铝单板具有安装方式简单、效果靓丽等优点,尤其是包柱铝单板更是实现了装饰与功能的完美结合。
以下是包柱铝单板的安装方法。
第一步:测量与预处理首先,需要测量柱子周长,将铝单板进行预处理,切割成适合包柱的尺寸。
通过这种方式,能够确保铝单板与柱子的包裹效果与安装效果良好。
在预处理的时候需要把需要包柱的地方准确的测量尺寸,使得铝单板的安装时更加的精准,美观。
第二步:安装角铝在铝单板周边固定角铝,这是安装铝单板不可或缺的一个步骤。
首先需要根据铝单板和柱子的尺寸确定角铝长度,然后在角铝的两端钻孔,紧贴着铝单板和柱子搭接安装。
注意安装时需保持铝单板水平或垂直,采用水平或垂直安装方式均可,取决于设计。
第三步:铝单板安装前两步完成后,即可开始将铝单板安装到角铝上。
在固定角铝后,首先需要将铝单板与角铝沿搭接处相互插入,插好后注意铝单板与柱子之间距离适宜,并调整铝单板的水平度。
安装铝单板时,可以从角铝的其中一端开始安装,两人配合完成。
行尾要截成锯齿状第四步:焊接处理铝单板安装好后进行焊接处理,同样需要注意焊接时的技巧和方法。
在焊接时,可以使用点焊的方式进行,每隔一定的距离进行焊接,使其与角铝、铝单板相互固定。
焊接过后将焊点打磨,使其与铝板表面平整一致。
以上就是包柱铝单板的安装方法,整个过程需要注意的是,每个环节都要根据需要进行量身打造,不同的柱子和铝单板尺寸、不同的安装地点要求不同的安装方式。
在上述的安装过程中,需要做好安全措施,为了确保安全,安装者应当佩戴项链、手套、头盔等防护用品。
铝板包柱专项施工方案1、技术参数(1)、铝板包柱:包柱采用3.0mm厚铝单板,规格尺寸2800mm*1500mm以内;(2)、龙骨系统:主龙骨为60*80*3mm镀锌钢竖向方管,40*40*4mm副龙骨为镀锌钢横向方管;(3)、安装部位:室内铝板包柱(直形)、室内铝板包柱(弧形)、2、结构说明:(1)、安装结构示意如图:铝板包住剖面图:(2)、干挂系统设计说明根据我司多年的工程设计经验,专门为该工程研发了一套施工即简单又方便的铝板包柱干挂系统。
没有可见结构件,与面板形成一体,外形美观,简洁大方。
铝板包柱干挂系统采用40*40*3镀锌钢方钢作为竖向焊接固定连接。
L50x50x5角钢固定件,M12膨胀螺栓固定在原结构柱上。
铝板包柱面板折边立向内侧,焊接特制挂件。
副龙骨根据面板上的特制挂件位置通过可调式支撑码调节副龙骨的位置,副龙骨与面板上的特制挂件紧密相扣,相互咬合,形成干挂体系。
因良好的离缝安装设计及简单易懂的挂接方式,使得每件板均能实现单独安装,拆卸。
为了排除因天气原因、外部环境因素等外来因素的影响,确保产品的安全性,并使不同材料具有良好的绝缘性,我们在设计的过程中,都会在不同的挂码配套的挂件上套上绝缘胶套。
使面部系统和龙骨系统完全实现绝缘连接。
从而起到很好的抗震动,绝缘效果。
整套系统结构合理、安装方便。
3、产品性能特点(1)、铝合金基材:采用铝复合板满足设计要求,具有很好的刚度和延展性;(2)、面层工艺:采用进口聚酯氟碳喷涂,正面涂层厚度应≥40μm(三涂系统),最小局部膜厚≥34μm,氟树脂含量不应低于80﹪,附着力:划格法0级;铅笔硬度:≥2H;耐磨性:≥5L/μm;色差:目视无色差或用电脑色差计测试△E≤2NBS;产品抗老化时间长,符合JG/T133-2000《建筑用铝型材、铝板氟碳涂层》标准。
(3)、加工工艺:用精密数控剪床开料及冲扇形折边边条,再用冲床上的标准打角模具冲工艺孔及冲角,最后由数控折弯机折直边及焊接工艺焊接扇形边条。

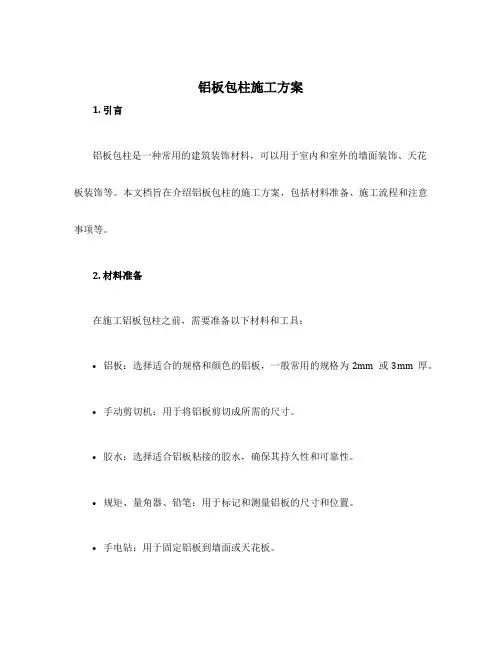

铝板包柱施工方案1. 引言铝板包柱是一种常用的建筑装饰材料,可以用于室内和室外的墙面装饰、天花板装饰等。
本文档旨在介绍铝板包柱的施工方案,包括材料准备、施工流程和注意事项等。
2. 材料准备在施工铝板包柱之前,需要准备以下材料和工具:•铝板:选择适合的规格和颜色的铝板,一般常用的规格为2mm或3mm厚。
•手动剪切机:用于将铝板剪切成所需的尺寸。
•胶水:选择适合铝板粘接的胶水,确保其持久性和可靠性。
•规矩、量角器、铅笔:用于标记和测量铝板的尺寸和位置。
•手电钻:用于固定铝板到墙面或天花板。
•螺丝或铆钉:用于固定铝板。
3. 施工流程步骤一:测量和标记在进行铝板包柱施工之前,首先需要准确测量墙面或天花板的尺寸,并使用规矩、量角器和铅笔进行标记,确定铝板的安装位置和尺寸。
步骤二:铝板剪切根据标记的尺寸,使用手动剪切机将铝板剪切成所需的尺寸。
步骤三:胶水粘贴将胶水均匀涂抹在铝板背面,并将其粘贴在墙面或天花板上。
按照标记的位置将铝板固定在正确的位置。
步骤四:固定铝板使用手电钻在铝板的边缘钻孔,并使用螺丝或铆钉将铝板固定在墙面或天花板上。
每隔一定距离固定一个螺丝或铆钉,确保铝板的固定牢固。
步骤五:整理边缘使用剪切机或锉刀对铝板的边缘进行整理,使其平滑整齐。
步骤六:清洁和保养施工完成后,需要对铝板包柱进行清洁,去除施工时产生的灰尘和污垢。
定期检查铝板的固定情况,如有松动或损坏,及时修复。
4. 注意事项•施工前,需要确保墙面或天花板的表面平整、干燥和清洁,以确保铝板的粘贴和固定效果。
•施工过程中,需要注意安全,佩戴手套、护目镜等必要的防护措施,避免意外事故的发生。
•在使用胶水粘贴铝板时,需要确保胶水在整个铝板的背面均匀分布,以确保铝板的粘贴效果。
•固定铝板时,螺丝或铆钉的选择要合适,确保固定效果牢固可靠。
•完成施工后,对铝板包柱进行定期保养和清洁,延长其使用寿命。
5. 总结铝板包柱是一种常见的建筑装饰材料,使用方便、效果美观。
铝板包柱施工工艺一、施工准备1、人员准备:安装工2人,搬运工2人,电焊工1人。
2、工具准备:电锤1把,铁锤1把,活动、固定扳手各2把,2 米靠尺1把,吊线锤1个,角尺2把,钢丝刷1把,手电钻2把,大力钳2把,‘+’字螺丝刀2把,胶枪1把,灰刀1把,卷尺1把,红蓝铅笔2支,电焊机1套,水平尺1把。
二、施工工艺流程放线→复检埋件→安装钢支座(连接件)→安装龙骨→避雷系统安装→防火材料安装→安装幕墙面板→嵌缝安装、打胶→自检→清洁→验收。
三、施工放线1、结构柱垂直度较正,在龙骨安装位轴线吊垂线,用角尺测量上下各一点,记录数据,平均值放大10 毫米。
2 、将轴线位置用红蓝铅笔在楼面做好标识,用角尺90°伸引线划出来,定出相对位置龙骨轴线、较正误差同上。
四、立挺安装1、连结角码加防腐型加方垫片、加弹簧垫圈、加对穿螺栓与龙骨手拧固定。
2、将龙骨上口对接标识位置,点焊角码临时固定。
3、用2 米靠尺较正龙骨的垂直误差为±2 毫米,至三维调正为止。
4、复核直径,按放线方法进行较对。
5、满焊角码与埋件接触位,要求焊高6-8 毫米,线条流畅,不允许有气泡和夹渣。
6、去渣除锈、二遍防锈漆涂层。
五、横梁安装1、按施工图纸分格划出横梁位置轴线。
2、将角码按标识线位焊接固定。
3、把横梁放置于两角码间,微调至进出位与立挺表面平。
4、较正水平度与进出位置。
5、满焊。
6、去渣除锈二遍防锈漆涂层。
六、挂板以横平竖直原则标识立挺与横梁中心轴线,按设计缝调整弯铝单板,将整个单元柱子包完,再作整体较正,保证上下分格、垂直与平整度误差在2 毫米,将所有螺丝补齐。
七、打胶与清洁1、将铝板保护膜折边部分撕开,按90°转角折边处贴上美纹纸。
美纹纸在‘+’字缝处应折成90°转角,整个板块美纹纸一次到位,用力扫平,避免美纹纸折皱。
柱面铝塑板施工工艺一)材料3mm铝塑板灰色二)施工流程:放线→骨架制作→基层制作→铝塑板镶贴→安装→收口构造处理→检验三)施工工艺:饰面镶贴要求在基体与饰板之间做结合层,通常用木板或木夹板在基面上进行结合层施工。
镶贴面的装饰施工,要求做工精细,工艺处理合理。
(1)放线根据图纸尺寸在天棚基层上弹出基线和控制线。
(2)按照施工图制作骨架、骨架选用40X40杉方、骨架必须尺寸准确,接口处涂刷乳白胶.制作成型后刷防火涂料三遍.(3)凹型槽及灯槽等造型部位基层处理:1)选用细木工板镶贴骨架上,施工前,要先检查骨架的平整度,发现有局部凹陷或上凸处,要进行修整。
凹陷处要用油性腻子填平,上凸处用刨子刨平或用砂纸磨平,或用钉将凸处钉平,总之,一定要将结合层处理平整才能镶贴。
特别是贴薄型的饰面板的木基面,对基层平整度有较高的要求。
2)除要求结合基层平整外,还要求基层面边线平直方正,饰面板下料平直方正。
基层面边线不平直方正,就会在饰面板与基层面的边部出现错位或飞边现象。
这样会严重影响施工质量,并增加修补工作的难度。
3)对缺位处,如果边线内凹缺量不大时,可用油性腻子补进,如凹缺量大,最好不用修补镶贴折方法,应更换基面板。
4)结合层板处理完毕后,应进行基层面清扫,基层面如留有灰尘、胶迹、颗粒、钉头,将会出现镶贴不牢、饰麻点现象,这将在饰面板和结合基层之间造成一隔离层,大的颗粒还会把饰面板顶起,从而产生鼓包,大大影响饰面效果,所以在贴饰面板时,要彻底清扫基面,将灰尘、胶迹、钉头和颗粒完全清除或修平。
(4)铝塑板镶贴1)进行裁切镶贴时,要根据设计要求,将饰面板小心锯切,锯路要直,要防止崩边、齿边。
加工裁切时要非常严格细致,尺寸不能过大或过小,为保证下粒精度,下料裁切好一次加工完,不要边施工边下料。
2)平面与立面为90度折弯、折弯处用锣机开槽,小心折弯,不得损伤。
3)两块铝塑板饰面安装留20mm离缝拼装,拼缝内应用密封胶嵌平。
墙面柱形铝塑板施工工艺
一、准备工作
1. 确定施工图纸和方案,明确施工目标和要求。
2. 准备所需材料和工具,包括柱形铝塑板、横梁、螺丝等。
3. 清理施工区域,确保平整、干净。
二、安装柱形铝塑板
1. 根据施工图纸确定柱形铝塑板的位置和间距。
2. 使用专用工具将柱形铝塑板固定在墙面上,确保稳固。
3. 依次安装每一块柱形铝塑板,确保对齐和平整。
4. 使用水平仪进行调整,使柱形铝塑板水平。
三、安装横梁
1. 根据施工图纸确定横梁的位置和数量。
2. 将横梁固定在墙面上,与柱形铝塑板连接。
3. 确保横梁平整、稳固,并与柱形铝塑板对齐。
四、修整和装饰
1. 将柱形铝塑板的边缘修整整齐,确保外观美观。
2. 可根据需求进行装饰,如贴图案、喷涂颜色等。
五、验收和维护
1. 检查施工质量,确保柱形铝塑板安装合格。
2. 进行维护工作,定期清洁和检查柱形铝塑板。
3. 如发现问题及时修复或更换柱形铝塑板。
以上是墙面柱形铝塑板施工工艺的基本步骤,希望对您有所帮助。

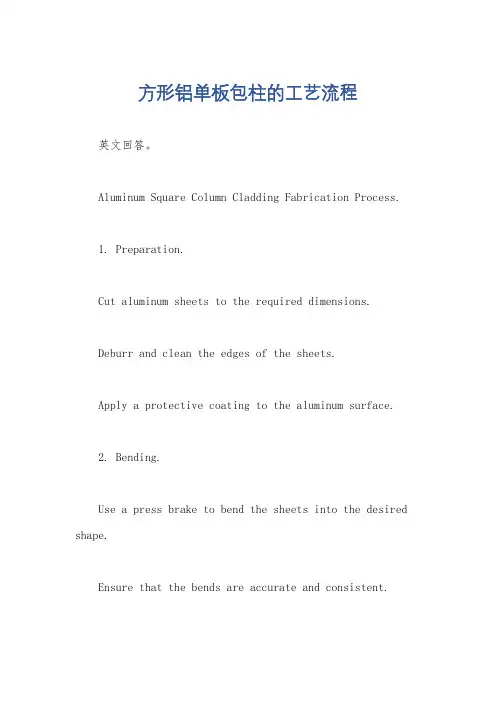

方形铝单板包柱的工艺流程英文回答。
Aluminum Square Column Cladding Fabrication Process.1. Preparation.Cut aluminum sheets to the required dimensions.Deburr and clean the edges of the sheets.Apply a protective coating to the aluminum surface.2. Bending.Use a press brake to bend the sheets into the desired shape.Ensure that the bends are accurate and consistent.Inspect the bends for any defects or imperfections.3. Welding.Join the bent sheets together using welding techniques.Use a welding rod that is compatible with the aluminum alloy being used.Inspect the welds for any cracks or porosity.4. Reinforcement.Add reinforcement to the column cladding, such as internal supports or cross-members.This reinforcement provides additional strength and stability to the cladding.Ensure that the reinforcement is properly secured and does not compromise the aesthetic appearance of the cladding.5. Finishing.Apply a finish to the cladding, such as paint or anodizing.The finish protects the cladding from corrosion and enhances its appearance.Inspect the finished cladding for any defects or imperfections.6. Installation.Position the column cladding around the column.Secure the cladding to the column using fasteners or anchors.Ensure that the cladding is securely attached and level.中文回答。
铝板包柱施工工艺
一、施工准备
1、人员准备:安装工2人,搬运工2人,电焊工1人。
2、工具准备:电锤1把,铁锤1把,活动、固定扳手各2把,2 米靠尺1把,吊线锤1个,角尺2把,钢丝刷1把,手电钻2把,大力钳2把,‘+’字螺丝刀2把,胶枪1把,灰刀1把,卷尺1把,红蓝铅笔2支,电焊机1套,水平尺1把。
二、施工工艺流程
放线→复检埋件→安装钢支座(连接件)→安装龙骨→避雷系统安装→防火材料安装→安装幕墙面板→嵌缝安装、打胶→自检→清洁→验收。
三、施工放线
1、结构柱垂直度较正,在龙骨安装位轴线吊垂线,用角尺测量上下各一点,记录数据,平均值放大10 毫米。
2 、将轴线位置用红蓝铅笔在楼面做好标识,用角尺90°伸引线划出来,定出相对位置龙骨轴线、较正误差同上。
四、立挺安装
1、连结角码加防腐型加方垫片、加弹簧垫圈、加对穿螺栓与龙骨手拧固定。
2、将龙骨上口对接标识位置,点焊角码临时固定。
3、用2 米靠尺较正龙骨的垂直误差为±2 毫米,至三维调正为止。
4、复核直径,按放线方法进行较对。
5、满焊角码与埋件接触位,要求焊高6-8 毫米,线条流畅,不允许有气泡和夹渣。
6、去渣除锈、二遍防锈漆涂层。
五、横梁安装
1、按施工图纸分格划出横梁位置轴线。
2、将角码按标识线位焊接固定。
3、把横梁放置于两角码间,微调至进出位与立挺表面平。
4、较正水平度与进出位置。
5、满焊。
6、去渣除锈二遍防锈漆涂层。
六、挂板
以横平竖直原则标识立挺与横梁中心轴线,按设计缝调整弯铝单板,将整个单元柱子包完,再作整体较正,保证上下分格、垂直与平整度误差在2 毫米,将所有螺丝补齐。
七、打胶与清洁
1、将铝板保护膜折边部分撕开,按90°转角折边处贴上美纹纸。
美纹纸在‘+’字缝处应折成90°转角,整个板块美纹纸一次到位,用力扫平,避免美纹纸折皱。
