三氟甲烷；氟仿；氟利昂-23标识中文名：三氟甲烷；氟仿；氟利昂-23英文名：Trifluoromethane；Fluoroform 英文名：分子式：CHF3分子量：70.01CAS号：75-46-7RTECS号：PB6900000UN编号：1984气体危险货物编号：22032IMDG规则页码：2184理化性质外观与性状：无色无臭气体。
主要用途：用作低温致冷剂及作为灭火剂和制造四氟乙烯的原料。
熔点(℃)：-155沸点：-84饱和蒸汽压(kPa)：2504／20℃相对密度(水=1)：1．52／—80℃相对密度(空气=1):2．43溶解性：溶于水。
UN：3136冷冻液化气体临界温度(℃)：25．7临界压力(MPa)：4．84燃烧热(kj/mol)：无意义燃烧爆炸危险性燃烧性：不燃建规火险分级：戊闪点(℃)：无意义自燃温度(℃)：无意义爆炸下限(V%)：无意义爆炸上限(V%)：无意义危险特性：若遇高热，容器内压增大，有开裂和爆炸的危险。
与钡、钙、锶、镁粉及这些金属的氧化物接触会发生剧烈反应。
腐蚀镁及其合金。
受热或接触碱土金属(如钡、钙、锶及镁)和碱金属(如锂、钠、钾、铷、铯及钫)接触，发生分解。
燃烧(分解)产物：氟化氢。
稳定性：稳定聚合危害：不能出现禁忌物：强氧化剂、易燃或可燃物。
灭火方法：不燃。
切断气源。
喷水冷却容器，可能的话将容器从火场移至空旷处。
通知地方卫生、消防官员和污染控制部门。
在安全防爆距离以外，使用雾状水冷却暴露的容器。
若冷却水流不起作用(排放音量、音调升高，罐体变色或有任何变形的迹象)，立即撤离到安全区域。
包装与储运危险性类别：第2．2类不燃气体危险货物包装标志：3包装类别：Ⅲ储运注意事项：不燃性压缩气体。
储存于阴凉、通风仓间内。
仓温不宜超过30℃。
远离火种、热源。
防止阳光直射。
应与易燃、可燃物分开存放。
验收时要注意品名，注意验瓶日期，先进仓的先发用。
搬运时轻装轻卸，防止钢瓶及附件破损。

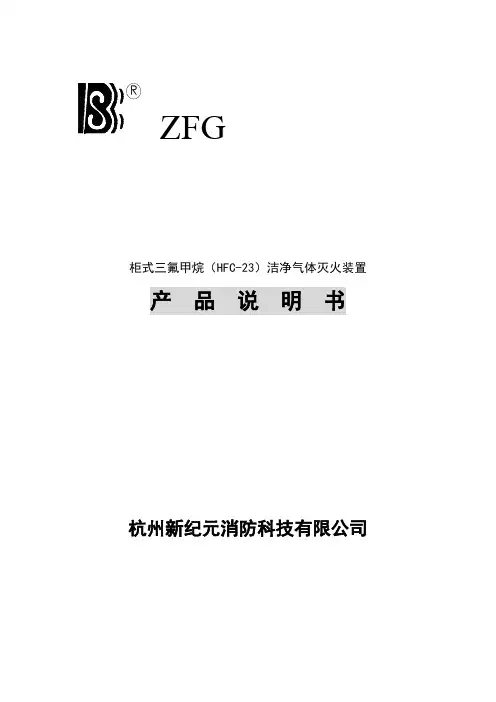

ZFG柜式三氟甲烷（HFC-23）洁净气体灭火装置产品说明书杭州新纪元消防科技有限公司目录一、装置简介和工作原理 (2)二、装置基本性能参数 (6)三、装置选用方法 (7)四、装置组成 (8)五、安装 (9)六、灭火剂设置用量计算 (11)七、装置使用方法 (12)八、装置的检查和维护 (14)九、注意事项 (16)一装置简介和工作原理●装置简介柜式三氟甲烷洁净气体灭火装置以“洁净气体”三氟甲烷作为灭火剂。
三氟甲烷是以物理和少量的化学方式灭火的，它主要是降低空气中氧气含量，使空气不能支持燃烧，从而达到灭火的目的。
同时，在灭火过程中伴有化学反应，即灭火剂分离有破坏燃烧链反应的自由基，实现断链灭火。
●灭火特点1）保护环境。
三氟甲烷是一种人工合成的无色、几乎无味、不导电气体，对臭氧层的耗损潜能值（ODP）为零，符合国家政策和环保要求，是公安部消防局和国家环保总局首推的哈龙灭火剂替代物之一，密度为空气的2.4倍。
2）保护生命安全。
三氟甲烷的未观察到不良反应浓度NOAEL值为50%，对人体无害。
3）工作温度范围大。
在标准大气压下，三氟甲烷的沸点为-82.0℃，其工作温度范围为－20℃～＋50℃。
本公司生产的柜式三氟甲烷洁净气体灭火装置是一种无管网灭火设备，具有轻便、可移动、安装灵活的特点，外表美观，不破坏防护区内的整洁。
灭火剂无管路损失，当火灾发生时，本装置可直接向防护区喷射灭火剂，因此灭火效率高、速度快。
本公司目前的柜式装置系列产品中，既有将报警灭火控制器安装在柜体上的产品，也可将报警灭火控制器安装在防护区外，供用户灵活选用。
●适用范围本柜式装置不用设置专用的瓶组间，整个柜体设置在防护区内，适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可保护较大的保护区。
当建筑物内无法设置专用的瓶组间，或虽然有瓶组间，但输送距离较远，不能满足工程设计的要求，或防护区内不便安装系统管网时，可使用本装置。
船舶安全检查员(综合练习)：船舶消防设备试题及答案1、单选空气呼吸器中的供给阀与全面罩连接，当佩戴者着装完毕后吸气时供给阀转换开关自动开启，供给阀使全面罩内处于正压状态，使全面罩内气体压力始终（）外界大气压（江南博哥）力，在有毒有害气体环境中能保证安全可靠使用.A.大于B.等于C.小于正确答案：A2、单选船舶在港内发生火灾在扑救同时应向（）.A.船舶公司报告B.海事局报告C.船检局报告正确答案：B3、单选存放防火控制图的风雨密盒安装在所在甲板。
（）A.上B.尾楼C.舷梯正确答案：C4、单选泡沫灭火剂按生成机理分为（）.A.空气泡沫和化学泡沫B.高倍泡沫和低倍泡沫C.普通泡沫和抗溶性泡沫正确答案：A5、单选不超过1000吨总吨的货轮应备有不少于（）根的防水带.A.3B.4C.5正确答案：C6、单选（）泡沫是一种合成表面活性剂为基料的泡沫灭火剂.A.氟蛋白B.蛋白C.合成正确答案：C7、单选MP型手提式灭火器发泡数为（）倍.A.8B.9C.10正确答案：A8、单选丙类火是指（）着火.A.可燃液体B.可燃气体C.可燃金属正确答案：B9、判断题最理想的油类灭火剂是干粉。
正确答案：错10、单选紧急逃生呼吸器的配备数量因船旗国的要求不同而会有所不同；通常，远洋货船的器具处所内至少配备（）具.A.2B.3C.4正确答案：C11、单选为避免救火人员灼伤，用干粉灭火器灭火时应距火焰（）米.A.1~2B.2~3C.3~5正确答案：C12、单选明火作业后（）内应派人不断的巡视作业场所及周围.A.8hB.12hC.24h正确答案：C13、填空题扑灭（）火灾应用CO2和化学干粉灭火剂。
正确答案：电气14、单选在训练学员对水灭火系统的使用中，要求在（）分钟内完成消防水带的抛设、连接及出水，并观察不同类型喷嘴的灭火效应.A.1B.2C.3正确答案：A15、单选金属钾、钠等引起的火灾可用（）扑救.（1）水；（2）特殊干粉A.1B.2C.1、2正确答案：B16、单选船舶因运载三乙基铝而引起火灾，应用（）灭火剂灭火效果好.A.水B.沙土C.泡沫正确答案：B17、单选消防毯是用耐火材料制成或经过放燃浸渍处理的专用毯，一般用（）制成.A.镀铝薄布B.纯棉C.石棉正确答案：B18、单选石油着火属于（）.A.甲类火B.乙类火C.丙类火正确答案：B19、单选闪燃虽然仅能维持一刹那的燃烧，但（）.A.能发生5秒以上燃烧B.能发生自燃C.是火警的先兆正确答案：C20、单选船舶货舱失火时，如需派人下舱探火，则探火人员必须带上呼吸器，穿上防火衣，系好安全带和防火绳，使用（），人员在水枪掩护下低姿探索前进，船外应派人员对下舱人员守护.A.普通照明灯B.红色照明灯C.防爆照明灯正确答案：C21、单选空气呼吸器中，应将高压空气的压力从（）兆帕降至0.7兆帕左右，减压器上装有中压安全阀、压力指示与余压警报器，空气输出导管.A.50B.30C.20正确答案：B22、单选船舶起居舱室一般配备（）mm水枪.A.19B.16C.12正确答案：C23、单选泡沫不可以扑救丁类火，泡沫中含有水分，能生成（）.A.氢气B.氮气C.氧气正确答案：A24、单选使用便携式泡沫发生器灭火时，应使泡沫向（）方向喷射.A.顺风B.逆风C.侧风正确答案：A25、单选船用MF型手提式干粉灭火器的喷射时间为（）秒.A.10~20B.11~20C.12~20正确答案：B26、单选对于客船，每一个所要求的消防栓都应至少备有（）条消防水带.A.1B.2C.3正确答案：B27、单选助燃物质包括（）。

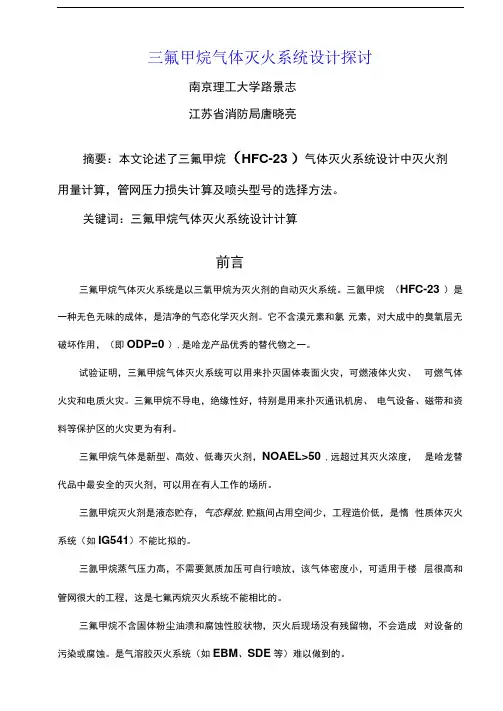

三氟甲烷气体灭火系统设计探讨南京理工大学路景志江苏省消防局唐晓亮摘要：本文论述了三氟甲烷（HFC-23 ）气体灭火系统设计中灭火剂用量计算，管网压力损失计算及喷头型号的选择方法。
关键词：三氟甲烷气体灭火系统设计计算前言三氟甲烷气体灭火系统是以三氧甲烷为灭火剂的自动灭火系统。
三氤甲烷（HFC-23 ）是一种无色无味的成体，是洁净的气态化学灭火剂。
它不含漠元素和氯元素，对大成中的臭氧层无破坏作用，（即ODP=0 ）,是哈龙产品优秀的替代物之一。
试验证明，三氟甲烷气体灭火系统可以用来扑灭固体表面火灾，可燃液体火灾、可燃气体火灾和电质火灾。
三氟甲烷不导电，绝缘性好，特别是用来扑灭通讯机房、电气设备、磁带和资料等保护区的火灾更为有利。
三氟甲烷气体是新型、高效、低毒灭火剂，NOAEL>50 ,远超过其灭火浓度，是哈龙替代品中最安全的灭火剂，可以用在有人工作的场所。
三氤甲烷灭火剂是液态贮存，气态释放,贮瓶间占用空间少，工程造价低，是惰性质体灭火系统（如IG541）不能比拟的。
三氤甲烷蒸气压力高，不需要氮质加压可自行喷放，该气体密度小，可适用于楼层很高和管网很大的工程，这是七氟丙烷灭火系统不能相比的。
三氟甲烷不含固体粉尘油溃和腐蚀性胶状物，灭火后现场没有残留物，不会造成对设备的污染或腐蚀。
是气溶胶灭火系统（如EBM、SDE等）难以做到的。
此外，三氟甲烷灭火系统使用温度范围广，环境温度为・2（rc~ 5（rc,在我国北方广大寒冷地区使用，更能发挥其优越性。
总之，三氟甲烷灭火系统具有优良的综合性能，它使用方便，经济、合理，是哈龙替代品中最优者。
一、三氤甲烷的灭火原理及物理性能三氤甲烷灭火剂是一种化学灭火剂，它能在火焰的高温中分解产生活性游离基，这些游离基参与物质燃埸过程中的化学反应，清除维持燃埸所必须的活性游离基OH H等，并生成稳定的分子，如H,0、CO?以及活性较低的游离基R等，从而对燃烧反应起抑制作用，并使燃烧过程中的连锁反应链中断而灭火。

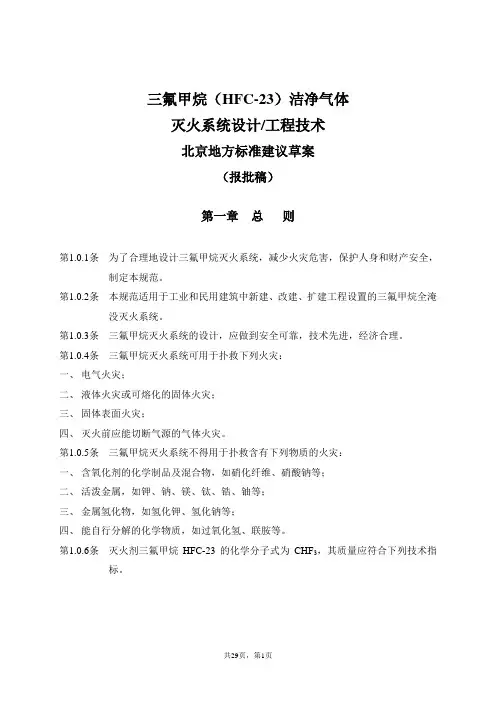

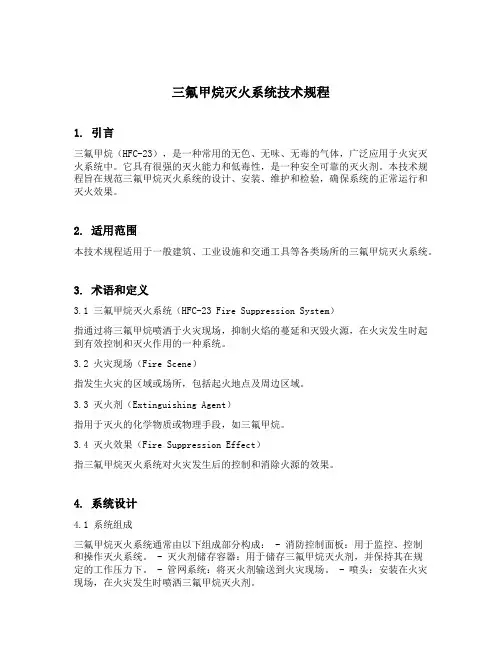

三氟甲烷（HFC-23）洁净气体灭火系统设计/工程技术北京地方标准建议草案（报批稿）第一章总则第1.0.1条为了合理地设计三氟甲烷灭火系统，减少火灾危害，保护人身和财产安全，制定本规范。
第1.0.2条本规范适用于工业和民用建筑中新建、改建、扩建工程设置的三氟甲烷全淹没灭火系统。
第1.0.3条三氟甲烷灭火系统的设计，应做到安全可靠，技术先进，经济合理。
第1.0.4条三氟甲烷灭火系统可用于扑救下列火灾：一、电气火灾；二、液体火灾或可熔化的固体火灾；三、固体表面火灾；四、灭火前应能切断气源的气体火灾。
第1.0.5条三氟甲烷灭火系统不得用于扑救含有下列物质的火灾：一、含氧化剂的化学制品及混合物，如硝化纤维、硝酸钠等；二、活泼金属，如钾、钠、镁、钛、锆、铀等；三、金属氢化物，如氢化钾、氢化钠等；四、能自行分解的化学物质，如过氧化氢、联胺等。
第1.0.6条灭火剂三氟甲烷HFC-23的化学分子式为CHF3，其质量应符合下列技术指标。
HFC-23质量技术指标表1-0-6第1.0.7条三氟甲烷灭火系统设计，除执行本规范外，尚应符合现行的有关国家标准的规定。
第二章术语第2.1.1条HFC-23三氟甲烷，化学分子式为CHF3第2.1.2条防护区能满足三氟甲烷全淹没灭火系统要求的有限封闭空间。
第2.1.3条全淹没灭火系统在规定的时间内，向防护区喷放一定浓度的三氟甲烷，并使其均匀地充满整个防护区的灭火系统。
第2.1.4条预制灭火装置即无管网灭火装置。
按一定的应用条件，将三氟甲烷贮存装置和喷嘴等部件预先组装起来的成套灭火装置。
第2.1.5条组合分配系统用一套三氟甲烷储存装置通过选择阀等控制组件来保护多个防护区的灭火系统。
第2.1.6条灭火浓度在101Kpa大气压和规定的温度条件下，扑灭某可燃物质所需三氟甲烷在空气中的最小体积百分比。
第2.1.7条惰化浓度在101KPa大气压和规定的温度条件下，能抑制空气中任意浓度的可燃气体或可燃液体蒸汽的燃烧或爆炸发生所需的三氟甲烷在空气中的最小体积百分比。

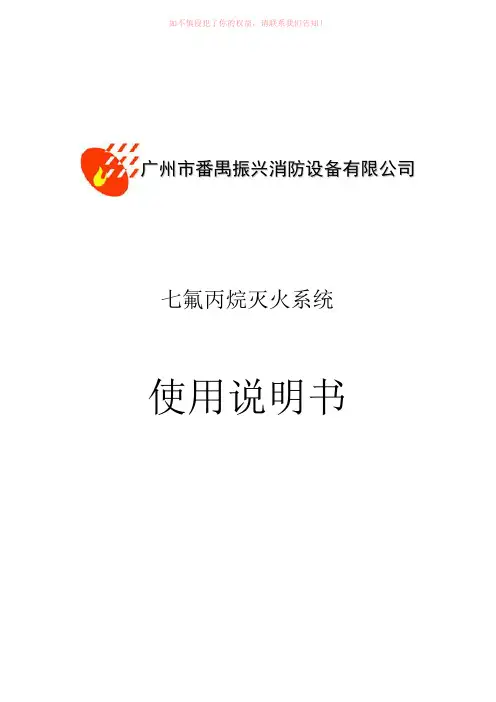

广州市番禺振兴消防设备有限公司七氟丙烷灭火系统使用说明书近年来，为保护大气臭氧层、维护人类生态环境，国内外消防界已开发出多种替代卤代烷1201、1301的气体灭火剂及卤代烷替代灭火系统，七氟丙烷是目前替代物中应用较广的产品，且已应用多年，有较好的效果和一定的经验。
七氟丙烷（HFC-227ea）灭火剂具有清洁（在大气中完全汽化不留残渣）、低毒（无毒性反应浓度NOAEL=9%）、良好电绝缘性、灭火效率高、不破坏大气臭氧层（对臭氧层的耗损潜能值ODP=0，温室效应潜能值GWP=0.6，大气中存留寿命ALT=31年）的特点，是替代卤代烷灭火剂的洁净气体中的较优者。
七氟丙烷的灭火机理与卤代烷系列灭火剂的灭火机理相似，属于化学灭火的范畴，通过灭火剂的热分解产生含氟的自由基，与燃烧反应过程中产生支链反应的H+、OH-、O2-活性自由基发生气相作用，从而抑制燃烧过程中化学反应来实施灭火。
七氟丙烷灭火系统适用于以全淹没灭火方式扑救电气火灾、液体火灾或可熔固体火灾、固体表面火灾、灭火前能切断气源的气体火灾，保护计算机房、通讯机房、变配电室、精密仪器室、发电机房、油库、化学易燃品库房及图书库、资料库、档案库、金库等场所。
不适用于扑救硝化纤维、硝酸纳等氧化剂或含氧化剂的化学制品火灾，钾、镁、钠、钛、锆、铀等活泼金属火灾，氢化钾、氢化钠等金属氢化物火灾，过氧化氯、联胺等能自行分解的化学物质火灾，可燃固体物质的深位火灾。
系统安全使用警示：本系统充装的灭火剂在灭火时会分解产生一定量的氟化氢气体，高浓度氟化氢气体能对人员造成伤害。
2.系统主要性能参数2.1 灭火剂瓶组规格: 70L/100L/120L/150L2.2 20℃储存压力: 4.2MPa2.3 最大工作压力(50℃): 5.3MPa2.4 启动方式: 电磁启动、机械应急启动2.5 驱动气体瓶组氮气源压力: 6.0±1.0MPa(20℃)2.6 电磁驱动装置启动电源: DC24V/1.5A2.7 灭火剂充装密度: ≤950Kg/m32.8 灭火剂喷放时间: ≤8s2.9 防护区环境温度: -10℃～50℃2.9 灭火剂瓶组喷放剩余量: ≤2Kg/瓶组2.10 储瓶间室温要求: -10℃～50℃3.1单元独立系统指由一套灭火剂瓶组保护一个防护区的系统形式。

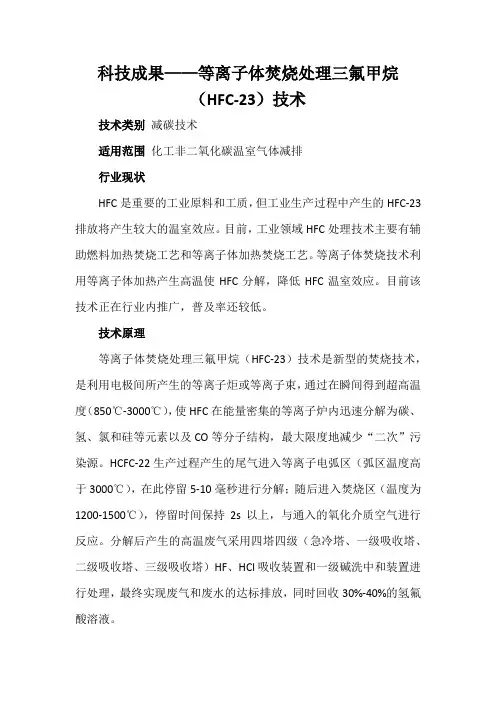

科技成果——等离子体焚烧处理三氟甲烷（HFC-23）技术技术类别减碳技术适用范围化工非二氧化碳温室气体减排行业现状HFC是重要的工业原料和工质，但工业生产过程中产生的HFC-23排放将产生较大的温室效应。
目前，工业领域HFC处理技术主要有辅助燃料加热焚烧工艺和等离子体加热焚烧工艺。
等离子体焚烧技术利用等离子体加热产生高温使HFC分解，降低HFC温室效应。
目前该技术正在行业内推广，普及率还较低。
技术原理等离子体焚烧处理三氟甲烷（HFC-23）技术是新型的焚烧技术，是利用电极间所产生的等离子炬或等离子束，通过在瞬间得到超高温度（850℃-3000℃），使HFC在能量密集的等离子炉内迅速分解为碳、氢、氯和硅等元素以及CO等分子结构，最大限度地减少“二次”污染源。
HCFC-22生产过程产生的尾气进入等离子电弧区（弧区温度高于3000℃），在此停留5-10毫秒进行分解；随后进入焚烧区（温度为1200-1500℃），停留时间保持2s以上，与通入的氧化介质空气进行反应。
分解后产生的高温废气采用四塔四级（急冷塔、一级吸收塔、二级吸收塔、三级吸收塔）HF、HCl吸收装置和一级碱洗中和装置进行处理，最终实现废气和废水的达标排放，同时回收30%-40%的氢氟酸溶液。
关键技术（1）直流电弧等离子体技术；（2）新型等离子体焚烧炉并优化设计结构采用新型等离子体焚烧炉并优化设计结构，保护等离子体发生器不被炉内废气中卤化氢腐蚀和高温烧蚀，同时方便等离子体发生器的快速更换；（3）烟气急冷技术高温尾气采用工业水或循环酸喷淋急冷技术，避免有毒有害物质生成，无二次污染物。
工艺流程工艺流程图主要技术指标1、焚烧温度：≥1350℃；2、废气流量：≥50kg/h；3、氟碳化合物分解率：≥99.99%。
技术水平该技术于2006年通过中国化工集团公司组织的科技成果鉴定，2007年获得四川省科技进步三等奖和自贡市科技进步二等奖，并获得国家发明专利1项。

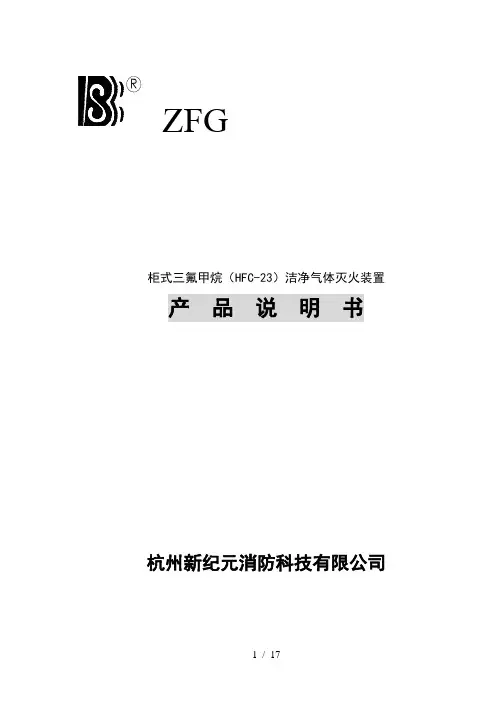

ZFG柜式三氟甲烷（HFC-23）洁净气体灭火装置产品说明书杭州新纪元消防科技有限公司目录一、装置简介和工作原理 (2)二、装置基本性能参数 (6)三、装置选用方法 (7)四、装置组成 (8)五、安装 (9)六、灭火剂设置用量计算 (11)七、装置使用方法 (12)八、装置的检查和维护 (14)九、注意事项 (16)一装置简介和工作原理●装置简介柜式三氟甲烷洁净气体灭火装置以“洁净气体”三氟甲烷作为灭火剂。
三氟甲烷是以物理和少量的化学方式灭火的，它主要是降低空气中氧气含量，使空气不能支持燃烧，从而达到灭火的目的。
同时，在灭火过程中伴有化学反应，即灭火剂分离有破坏燃烧链反应的自由基，实现断链灭火。
●灭火特点1）保护环境。
三氟甲烷是一种人工合成的无色、几乎无味、不导电气体，对臭氧层的耗损潜能值（ODP）为零，符合国家政策和环保要求，是公安部消防局和国家环保总局首推的哈龙灭火剂替代物之一，密度为空气的2.4倍。
2）保护生命安全。
三氟甲烷的未观察到不良反应浓度NOAEL值为50%，对人体无害。
3）工作温度范围大。
在标准大气压下，三氟甲烷的沸点为-82.0℃，其工作温度范围为－20℃～＋50℃。
本公司生产的柜式三氟甲烷洁净气体灭火装置是一种无管网灭火设备，具有轻便、可移动、安装灵活的特点，外表美观，不破坏防护区内的整洁。
灭火剂无管路损失，当火灾发生时，本装置可直接向防护区喷射灭火剂，因此灭火效率高、速度快。
本公司目前的柜式装置系列产品中，既有将报警灭火控制器安装在柜体上的产品，也可将报警灭火控制器安装在防护区外，供用户灵活选用。
●适用范围本柜式装置不用设置专用的瓶组间，整个柜体设置在防护区内，适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可保护较大的保护区。
当建筑物内无法设置专用的瓶组间，或虽然有瓶组间，但输送距离较远，不能满足工程设计的要求，或防护区内不便安装系统管网时，可使用本装置。
ZHG柜式七氟丙烷（HFC-227ea）气体灭火装置 产品说明书杭州新纪元消防科技有限公司目录一、装置简介和工作原理 (2)二、装置基本性能参数 (6)三、装置选用方法 (7)四、装置组成 (10)五、安装 (11)六、灭火剂设置用量计算 (13)七、装置使用方法 (15)八、装置的检查和维护 (17)九、注意事项 (19)一装置简介和工作原理● 装置简介柜式七氟丙烷气体灭火系统以“洁净气体”七氟丙烷作为灭火剂，灭火机理是通过惰化火焰中的活性自由基,实现断链灭火。
七氟丙烷的特点是：无色无味、清洁、不导电、毒性低、灭火效率高、不污染被保护对象，特别是对大气臭氧层无任何破坏作用。
在第一代的哈龙替代物中，七氟丙烷的综合性能最好。
本公司生产的柜式七氟丙烷气体灭火装置是一种无管网灭火设备，具有轻便、可移动、安装灵活的特点，外表美观，不破坏防护区内的整洁。
灭火剂无管路损失，当火灾发生时，本装置可直接向防护区喷射灭火剂，因此灭火效率高、速度快。
本公司目前的柜式装置系列产品中，既有将报警灭火控制器安装在柜体上的产品，也可将报警灭火控制器安装在防护区外，供用户灵活选用。
● 适用范围本柜式装置不用设置专用的瓶组间，整个柜体设置在防护区内，适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可保护较大的保护区。
当建筑物内无法设置专用的瓶组间，或虽然有瓶组间，但输送距离较远，不能满足工程设计的要求，或防护区内不便安装系统管网时，可使用本装置。
● 对防护区的要求1、防护区的最低环境温度不应低于0℃.2、防护区维护结构及门窗的耐火极限均不应低于0.5h；吊顶的耐火极限不应低于0.25h。
3、防护区维护结构承受内压的允许压强，不宜低于1.2kPa。
4、防护区灭火时应保持封闭条件，除泄压口以外的开口，以及用于该防护区的通风机和通风管道中的防火阀，在喷放七氟丙烷前，应做到关闭。
● 产品特点本公司精心研制开发的ZHG系列柜式七氟丙烷气体灭火装置设计合理、先进，关键部位采用新材料，产品性能可靠，其主要指标达到国内领先水平。
ZFG柜式三氟甲烷（HFC-23）洁净气体灭火装置产品说明书杭州新纪元消防科技有限公司目录一、装置简介和工作原理 (2)二、装置基本性能参数 (6)三、装置选用方法 (7)四、装置组成 (8)五、安装 (9)六、灭火剂设置用量计算 (11)七、装置使用方法 (12)八、装置的检查和维护 (14)九、注意事项 (16)一装置简介和工作原理●装置简介柜式三氟甲烷洁净气体灭火装置以“洁净气体”三氟甲烷作为灭火剂。
三氟甲烷是以物理和少量的化学方式灭火的，它主要是降低空气中氧气含量，使空气不能支持燃烧，从而达到灭火的目的。
同时，在灭火过程中伴有化学反应，即灭火剂分离有破坏燃烧链反应的自由基，实现断链灭火。
●灭火特点1）保护环境。
三氟甲烷是一种人工合成的无色、几乎无味、不导电气体，对臭氧层的耗损潜能值（ODP）为零，符合国家政策和环保要求，是公安部消防局和国家环保总局首推的哈龙灭火剂替代物之一，密度为空气的2.4倍。
2）保护生命安全。
三氟甲烷的未观察到不良反应浓度NOAEL值为50%，对人体无害。
3）工作温度范围大。
在标准大气压下，三氟甲烷的沸点为-82.0℃，其工作温度范围为－20℃～＋50℃。
本公司生产的柜式三氟甲烷洁净气体灭火装置是一种无管网灭火设备，具有轻便、可移动、安装灵活的特点，外表美观，不破坏防护区内的整洁。
灭火剂无管路损失，当火灾发生时，本装置可直接向防护区喷射灭火剂，因此灭火效率高、速度快。
本公司目前的柜式装置系列产品中，既有将报警灭火控制器安装在柜体上的产品，也可将报警灭火控制器安装在防护区外，供用户灵活选用。
●适用范围本柜式装置不用设置专用的瓶组间，整个柜体设置在防护区内，适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可保护较大的保护区。
当建筑物内无法设置专用的瓶组间，或虽然有瓶组间，但输送距离较远，不能满足工程设计的要求，或防护区内不便安装系统管网时，可使用本装置。
●对防护区的要求1、防护区的最低环境温度不应低于-10℃.2、防护区维护结构及门窗的耐火极限均不应低于0.5h；吊顶的耐火极限不应低于0.25h。
3、防护区维护结构承受内压的允许压强，不宜低于1.2kPa。
4、防护区灭火时应保持封闭条件，除泄压口以外的开口，以及用于该防护区的通风机和通风管道中的防火阀，在喷放三氟甲烷灭火剂前，应做到关闭。
●产品特点本公司精心研制开发的ZFG系列柜式三氟甲烷气体灭火装置设计合理、先进，关键部位采用新材料，产品性能可靠，其主要指标达到国内领先水平。
各项指标均符合经国家固定灭火系统技术委员会审查的Q/HSB11-2002《柜式三氟甲烷(HFC—23)气体灭火装置》和GA 400—2002《气体灭火系统零部件性能要求和试验方法》的要求。
系统中的启动管路上安装有本公司研制的低泄高密阀，能有效防止由于启动装置慢性泄漏引起的系统误喷，提高了装置的可靠性。
●柜式装置工作原理图见图11.紧急启停按钮2.放气指示灯3.光报警器4.声报警器5电气控制线路 6.火灾探测器7.喷嘴8.信号反馈装置9.集流管10.液流单向阀11.压力软管12.灭火剂容器阀13.机械应急启动把手14.柜体15.灭火剂储存容器16.启动管路17.启动装置18.报警灭火控制器19.安全隔离装置20.低泄高密阀图1 柜式装置工作原理图●灭火装置动作程序图见图2图2 灭火装置动作控制程序图二装置基本性能参数表1 装置的基本参数三装置选用方法选用本柜式装置时，应确定该保护区的保护对象，计算出防护区的净容积，即可从以下表格选出所需的装置型号和应该充装的灭火剂量。
图书、档案、票据、文物资料库、国家重点文物保护单位、油浸变压器室、带油开关的配电室、自备发电机房、电力控制室、通讯机房、电子计算机房、电话局交换室、UPS室等防护区（灭火设计浓度为14.9%）四装置组成ZFG系列柜式三氟甲烷气体灭火装置为独立的全淹没灭火系统，其中的ZFG（B）型装置的报警灭火控制器安装在柜体上。
图3 ZFG（B）系列型号的装置图4 ZFG系列型号的装置五安装●本装置的安装场所应符合下列要求：（1）环境温度为0〇C～50〇C，且干燥、通风良好；（2）空气中不得含有易爆、导电尘埃及腐蚀部件的有害物质，否则必须予以保护，装置不得受到震动和冲击；（3）整个柜体必须能安装平稳，不允许倾斜；（4）防护区的面积不宜大于100m2，容积不宜大于3003m；（5）防护区维护结构及门窗的耐火极限均不应低于0.5h，吊顶的耐火极限不应低于0.25h；（6）防护区维护结构承受内压的允许压强，不宜低于1.2kPa；（7）防护区灭火时应保持封闭条件，除泄压口以外的开口，以及用于该防护区的通风机和通风管道中的防火阀，在喷放七氟丙烷之前，应做到关闭；（8）防护区的泄压口宜设在外墙上，应位于防护区净高的2/3以上，泄压口的面积应该根据相关的标准进行计算；（9）当设有外开弹性闭门器或弹簧门时，如果其开口面积不小于泄压口计算面积，不须另设泄压口。
●安装在防护区里的位置应选择能避免接近热源和太阳光直接照射的地方，并靠近墙体安装。
喷嘴的喷射方向应朝防护区●本装置安装时，应按照下列顺序进行：（1）按照选定的位置将柜体安放平稳；（2）将灭火剂瓶组放入柜内，并用固定抱卡和螺栓螺母固定在柜体上；（3）将集流管安装在柜体内的顶部，并用固定抱卡和螺母固定在柜体的顶部；（4）安装液流单向阀和压力软管，压力软管的一端接容器阀出口，另外一端接液流单向阀入口，液流单向阀出口接弯头或三通，连接部位用O型密封圈密封；（5）安装喷嘴管路、管件和喷嘴、喷嘴罩，注意应将喷嘴罩用固定螺母固定；（6）安装压力信号反馈装置，安装位置在集流管的管堵头上；（7）安装启动瓶，用抱卡和螺栓螺母将启动瓶固定在柜体的内侧面；（8）安装启动管路和管件；（9）检查各个安装连接部位，必须保证固定牢固，管路连接处密封良好。
●装两个灭火剂容器的柜式装置安装时可参照图5进行。
图5 柜式装置装配图六灭火剂设置用量计算1、设计标准（1）北京市工程建设地方标准建议草案《三氟甲烷(HFC-23)洁净气体灭火系统设计规范》 （2） ISO/CD14520-15（1997年第3版）《气体灭火系统—物理性能和系统设计》2、设计条件（1） 保护区的尺寸；（2） 保护对象；（3） 保护区的最低、最高温度；（4） 保护区的海拔高度；3、灭火剂设计用量计算（1） 按公式计算)100(C C S V K W -⨯= 式中 W:灭火剂设计用量（kg ）V:保护区净容积（m 3）S:七氟丙烷蒸汽比容（m 3/kg ）S ＝0.3164+0.00127t ，式中t ＝保护区的最低温度（℃）C:设计浓度（%）K:海拔高度修正系数（2） 设计用量也可以根据表格查取，并用海拔高度修正系数修正。
4、灭火剂储存容器内的剩余量在灭火剂设置用量计算中应包含一个参数，以补偿在10秒结束时残留在信储存容器内的药剂量，最小的补偿系统应比计算值在11%。
5、灭火剂设置用量灭火剂设置用量＝灭火剂设计用量×1.11% 七装置使用方法●装置安装竣工后，需经有关部门验收合格后方可投入使用。
●该装置的启动方式为自动控制、手动控制和机械应急手动控制三种。
一般情况下应使用手动控制，在保护区无人的情况下可以转换为自动控制，当自动控制和手动控制不能执行时，应采用机械应急手动控制。
●自动控制：将控制盘上控制方式选择键拨到“自动”位置，灭火系统处于自动控制状态。
当保护区域发生火情，火灾探测器发出火灾信号，报警控制器立即发出声、光报警信号，控制盘接受到两个独立的火灾报警信号，发出联动指令，关闭联动设备，经过30秒延时，发出灭火指令，打开电磁阀释放启动气体，启动气体通过启动管路打开灭火剂容器阀释放灭火剂，实施灭火。
●（电气）手动控制：将控制盘上控制方式选择键拨到“手动”位置，灭火系统处于手动控制状态。
当一保护区域发生火情，可按下手动控制盒或控制盘上的启动按钮即可按规定程序启动灭火系统释放灭火剂，实施灭火。
在自动控制状态，仍可实现（电气）手动控制。
●机械应急手动控制：当一保护区域发生火情，灭火控制器不能发出灭火指令时，应立即通知所有人员撤离现场，关闭联动设备，然后拨出电磁阀上的安全卡套，压下圆头把手打开电磁阀，释放启动气体，即可打开容器阀，释放灭火剂，实施灭火。
如果此时遇上电磁阀维修或启动钢瓶充换启动气体或其它原因不能开启容器阀时，应拉下灭火剂容器阀上的机械应急启动把手打开容器阀，释放灭火剂，实施灭火。
●当发出火情警报，在延时时间内却发现情况变化不需启动灭火系统进行灭火时，可按下手动控制盒或控制盘上的紧急停止按钮，即可停止灭火控制器灭火指令的发出。
八装置的检查和维护●本装置是一种高效灭火装置，自动化程度高、密封要求严。
为了确保工作的可靠性，应由经过专门培训并经考试合格的专人负责定期检查和维护。
●本装置应按规定建立完善维护保养制度，制订操作规程。
对本装置的定期检查，应做好记录，记录由检查人员签字后归档保存，检查中发现的问题应及时处理。
●每月应对本装置进行两次检查，检查内容及要求应符合下列规定：（1）对储存容器、容器阀、压力软管、集流管、启动装置、灭火剂输送管路与喷嘴等全部装置部件进行外观检查，装置部件应无碰撞变形及其它机械性损伤，表面应无锈蚀，保护涂层应完好，铭牌应清晰，手动操作装置的铅封和安全标志应完整。
（2）每个灭火剂储瓶内灭火剂的压力指示值应在绿色区域内。
（3）启动瓶氮气的压力指示值应在5MPa以上。
●每年应对本装置进行两次全面检查，检查内容和要求除按月检规定的检查外，尚应符合下列规定：（1）防护区的开口情况、防护区的用途及可燃物的种类、数量、分布情况，应符合原设计规定。
（2）压力软管，应无变形、裂纹及老化现象。
（3）喷嘴孔口应无堵塞。
（4）灭火剂的输送管道无损伤与堵塞现象。
（5）对防护区进行一次模拟自动启动试验，如有不合格项目，则应对防护区进行一次模拟喷气试验。
（6）用标准压力显示器检验储瓶内压力和检漏用压力显示器的准确性。
●每五年应对本装置进行一次全面检查，检查内容和要求除按月检及年检规定的检查外，尚应符合下列规定：（1）对阀件及启动瓶组件进行拆洗重装，重新试验。
（2）对全系统重新进行调试。
●本装置灭火使用后，应使下列各部件的零件复位，方可继续使用：（1）控制盘复位（详见电气使用说明书）；（2）电磁阀更换新膜片，恢复原工作状态；（3）启动钢瓶重新充装启动气体，充装压力6MPa；（4）使容器阀恢复原工作状态；（5）按设计要求重新充装灭火剂；（6）所有拆卸过的管路，必须安装正确。
●检查、维护过程中发现的问题，如需协助解决，使用单位可电话或传真通知我公司。
