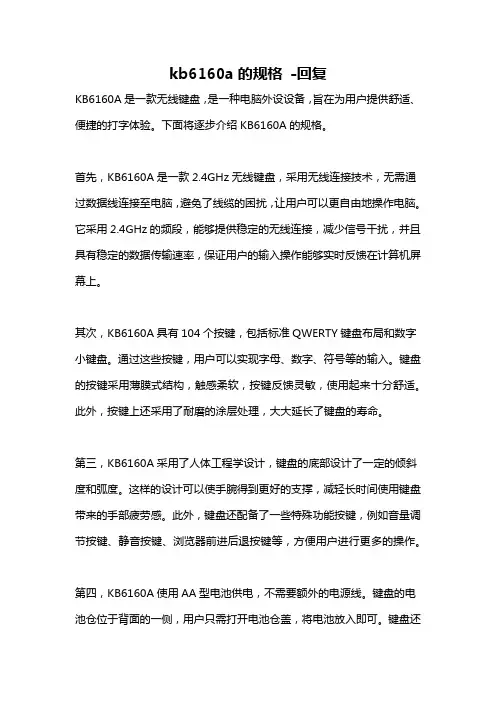

kb6160a的规格-回复KB6160A是一款无线键盘,是一种电脑外设设备,旨在为用户提供舒适、便捷的打字体验。
下面将逐步介绍KB6160A的规格。
首先,KB6160A是一款2.4GHz无线键盘,采用无线连接技术,无需通过数据线连接至电脑,避免了线缆的困扰,让用户可以更自由地操作电脑。
它采用2.4GHz的频段,能够提供稳定的无线连接,减少信号干扰,并且具有稳定的数据传输速率,保证用户的输入操作能够实时反馈在计算机屏幕上。
其次,KB6160A具有104个按键,包括标准QWERTY键盘布局和数字小键盘。
通过这些按键,用户可以实现字母、数字、符号等的输入。
键盘的按键采用薄膜式结构,触感柔软,按键反馈灵敏,使用起来十分舒适。
此外,按键上还采用了耐磨的涂层处理,大大延长了键盘的寿命。
第三,KB6160A采用了人体工程学设计,键盘的底部设计了一定的倾斜度和弧度。
这样的设计可以使手腕得到更好的支撑,减轻长时间使用键盘带来的手部疲劳感。
此外,键盘还配备了一些特殊功能按键,例如音量调节按键、静音按键、浏览器前进后退按键等,方便用户进行更多的操作。
第四,KB6160A使用AA型电池供电,不需要额外的电源线。
键盘的电池仓位于背面的一侧,用户只需打开电池仓盖,将电池放入即可。
键盘还具备低电量提醒功能,在电池电量即将消耗完毕时,键盘会通过LED指示灯进行提醒,提醒用户及时更换电池。
最后,KB6160A具有一定的防水功能。
键盘的表面覆盖有特殊的涂层,能够有效防止水渍渗透,减少意外溅水对键盘的损坏。
用户在使用键盘时无需过于担心水溅洒的问题,提高了使用键盘的安全性和可靠性。
综上所述,KB6160A是一款具有诸多优秀特性的无线键盘。
它采用2.4GHz无线连接技术,具有稳定的数据传输速率。
104个按键能够满足用户的各种输入需求,而且薄膜式结构和人体工程学设计使得键盘操作舒适。
使用AA电池供电,具备低电量提醒功能,并且具有防水功能,提高了键盘的耐用性和可靠性。
电子钢琴键盘产品说明书了解电子钢琴键盘的音色选择和节奏设置电子钢琴键盘产品说明书了解电子钢琴键盘的音色选择和节奏设置一、产品概述本产品为电子钢琴键盘,是一种集合了现代科技与音乐艺术的产品,旨在提供给音乐爱好者一个高质量的演奏体验。
通过本说明书,您将了解到本产品的音色选择和节奏设置等功能。
二、音色选择1. 音色概述本产品提供了多种不同音色选择,包括钢琴、电子琴、吉他、小提琴等。
每种音色都经过专业调试,以达到最佳音质效果。
您可以根据个人喜好和演奏需求,在不同的场合下切换不同的音色,为您的演奏增添丰富的音乐表达力。
2. 音色切换本产品键盘上配备了专门的音色选择按钮,您可以通过按下相应的按钮来切换不同音色。
同时,产品还配备了显示屏,您可以直观地看到当前选中的音色,并进行调整。
选择音色后,只需轻松按下键盘即可开始演奏。
三、节奏设置1. 节奏概述本产品还提供了多种节奏设置,包括正常、快速、慢速、节拍器等等。
不同的节奏可以为您的演奏增添活力和感染力,使您的演奏更加丰富多样。
2. 节奏切换本产品键盘上同样配备了专门的节奏选择按钮,您可以通过按下相应的按钮来切换不同的节奏。
显示屏将显示当前选中的节奏信息,您可以根据需要进行调整。
选择节奏后,您可以根据自己的演奏速度和风格来进行演奏。
四、演奏技巧和使用建议1. 按键力度控制在演奏过程中,您可以通过调整按键的力度来控制演奏的音量和音色变化。
轻轻按下按键,可以得到柔和的音色;用力按下按键,则会产生更强的音量和音色变化。
根据需要,您可以灵活运用按键力度来表达您的音乐情感。
2. 演奏技巧本产品支持多音同时演奏,您可以同时按下多个按键,以演奏出和弦、和音等效果。
此外,对于不同的音色,您还可以尝试使用其他技巧,如滑音、颤音等,以增加音乐的表现力。
3. 使用建议使用本产品前,请确保键盘干燥、清洁。
同时,避免阳光直射、高温和潮湿环境,以免影响产品的正常使用寿命。
当您结束演奏后,请及时关闭电源,并妥善保管,以防止损坏或误操作。
大连XX公馆周界报警用Honeywell的Vista120主机控制,采用总线式,前端对射用4293N单防区模块,用6160键盘布撤防编程。
报警主机通过IP2000模块与用户电脑连接,通过继电器模块4132DVR进行报警联动,用户电脑主机安装IP-Alarm软件控制管理报警。
Vista120主机:主板下方有30个接线端子,从左到右标有1-30的数字。
【1、2】接AC电源;【3】不连接;【4、5】接警号;【6、7、8、9】分别对应Red (红)、Blk(黑)、Grn(绿)、Y el(黄);【10-23】对应主机自带的9个防区(【10】和【11】为一防区;【12-23】为其他八个防区,两个防区共用一个接线端);【24、25】为总线端口;【26-29】为电话设备接线;【30】为接地。
右端有J7、J8横排插针,每排各有9个针脚。
IP-Alarm软件:可通过V120SM(4100SM)串口接入和通过IP2000网络接入与Vista120主机联系,可以适应不同项目的需求。
此次调试应用IP2000,通过软件可控制报警的撤布防以及其他信息的管理。
6160键盘接线:键盘接线端子Red(红)、Blk(黑)、Grn(绿)、Y el(黄)对应主机【6、7、8、9】端。
IP2000模块接线:通过网线连接电脑。
与Vista120接线如下:4132继电器模块:1.模块上的两个【AC IN】端与报警主机的电源【1和2】号连接(交流电必须连接!);2.模块上的【Red】端与报警主机的【6】号连接;3.使用键盘数据连接时把4132模块的【Blk Y el】端分别连接到报警主机【7和9】号与键盘数据线并联。
4293N单防区模块:红色、黑色两线接主机总线回路【24和25】,黄色、黑色接常闭探测器即可,4239N自带电阻不需再另接电阻。
编程:1.接好线通电后,键盘会没有显示,这时要设置6160 编程键盘地址为01。
开机同时按1、3 键5 秒,键盘显示Addr=31 或Addr=00,输入01 按*键。

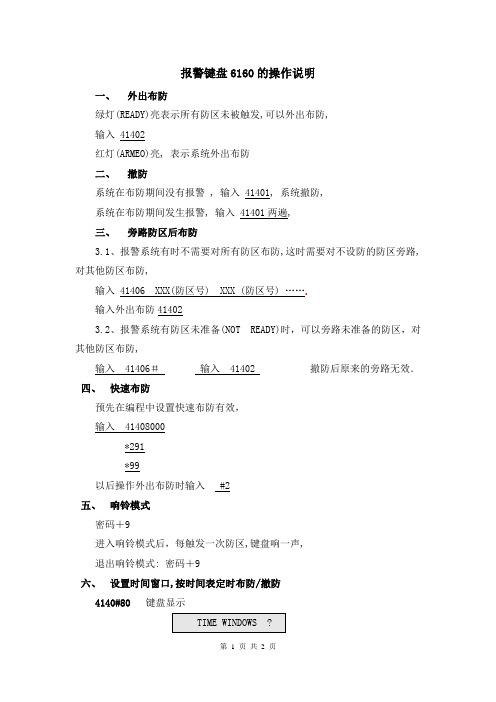

报警键盘6160的操作说明一、外出布防绿灯(READY)亮表示所有防区未被触发,可以外出布防,输入 41402红灯(ARMEO)亮, 表示系统外出布防二、撤防系统在布防期间没有报警 , 输入 41401, 系统撤防,系统在布防期间发生报警, 输入 41401两遍,三、旁路防区后布防3.1、报警系统有时不需要对所有防区布防,这时需要对不设防的防区旁路,对其他防区布防,输入 41406 XXX(防区号) XXX (防区号) …….输入外出布防414023.2、报警系统有防区未准备(NOT READY)时,可以旁路未准备的防区,对其他防区布防,输入 41406#输入 41402 撤防后原来的旁路无效.四、快速布防预先在编程中设置快速布防有效,输入41408000*291*99以后操作外出布防时输入 #2五、响铃模式密码+9进入响铃模式后,每触发一次防区,键盘响一声,退出响铃模式: 密码+9六、设置时间窗口,按时间表定时布防/撤防4140#80 键盘显示输入1进入时间窗口设置,可以设置20个时间窗口, 设置时间窗口的作用是按时间表定时布防/撤防时指定时间段。
七、排错指南1.键盘无反应检查键盘联线,设置键盘地址为 00.2.键盘显示 LOS BAT原因:主机未接电池3.键盘显示 LOS AC原因:主机交流电故障4.键盘显示FAULT XXX ZN XXX表示该防区报警或者触发,防区有物体在活动请检查该防区。
一般情况触发的时候多。
5.键盘显示: CHECK XXX 键盘嘀嘀响检测XXX防区,一般是总线防区或无线防区, 原因是主机无法检测到XXX防区6.键盘显示: CHECK 997 键盘嘀嘀响总线故障, 主机无法检测到总线防区, 总线断路,短路,过长,编码器电流过大都有可能出现此故障.7.键盘嘀嘀响启动响铃模式, 输入密码+9退出响铃模式8.无法撤防密码 1 为撤防命令,有报警情况要操作两边,按错密码无法撤防,按错20个键,键盘被锁柱,这是对用户的保护,防止坏人反复试验撤防,使报警系统失效.报警事件很少发生,当主机同时接到大量报警信号这种不正常情况时也会使撤防操作无效.出现无法撤防的情况,关电源,拔掉电池联线后重新通电.石化盈科信息技术有限责任公司 2012年3月。
HONEYWELL VISTA-120报警编程手册+6160键盘HONEYW ELL VISTA-120报警编程手册+6160键盘VISTA-120编程手册(一)1-9主板自带防区编程(2K线尾电阻)电路板接线(Hardwi re)防区输入密码4140 +8000进入编程模式键盘显示: Progra m Mode*Fill # View按#93键盘显示:ZONE PROG.?1=YES 0=NO 0 按1进入防区编程键盘显示:SET TO CONFIR M?1=YES 0=NO 按1进行确认编程有效键盘显示:ENTERZONE NO.000=QUIT 001(主板自带1-9号防区,10-128号防区为总线扩充防区)按*进入001防区编程(以001防区为例) 按*键盘显示:001 ZT P RC IN L (001防区的信息)09 1 10 HW 1FIRE 09 001 定为设定周边防区常用的防区类型对应项:编号01—出入口防区1型,布防时有延时,进入时有延时,延时时间由*09和*10设定;编号02—出入口防区2型,布防时有延时,进入时有延时,延时时间由*11和*12设定;编号03—周边防区,布防时有效,撤防时无效;编号04—内部防区,留守布防时无效,外出布防时有效,撤防时无效;编号06—24小时无声防区;编号07—24小时有声防区;编号09—火警防区;编号00—无用防区。
输入03 键盘显示:001 ZONE RESPON SEPERIME TER 03 001 定为设定周边防区按* 键盘显示:001 PARTIT ION01 001 所属第一子系统按* 键盘显示:001 REPORT CODE1st00 2 nd 00 (此项一般不需要设置默认即可)00 此项设定001防区通讯码,1 st输入11向第一报警中心发送报警信息2 nd输入11向第二报警中心发送报警信息按* 键盘显示:001 INPUT TYPEHardwi re 01 此项设定001防区的接入类型防区接入类型的编号:编号0 不使用编号1 电路板接线防区编号6 序号式总线探头编号7 双向开关式总线探头03 1 10 HW 1 目前显示的是001防区的信息输入下一个防区的信息,如果不输入下一个防区的信息,(002—009防区不用时应将防区类型输入00)输入00*键盘显示:QUIT MENU MODE ?1=YES 0=NO 0输入1键盘显示: Progra m Mode*Fill # View-00 输入*99返回(二)设置序号式总线(使用4193SN和4293SN)联接的防区使用4193SN双回路总线编址器时(以010,011防区为例):将4193S N的红线接入VIST A 120 接线端子的24,黑线接入VI STA 120 接线端子的25,另外三根线(黑,黄,绿)接在一起,白线不用。
XLGO6160工业视频内窥镜操作规程1、目的本规范规定了,在实际检测工作中,使用XLGO6160工业视频内窥镜应遵循原则和注意事项。
保障操作人员的人身安全,保证被用仪器的设备安全。
2、适用范围本规范适用于GE公司的XLGO6160型工业内窥镜的日常使用和维护,规定了仪器领用要求;并对仪器的图像保存和测量处理功能进行简介说明,若需对仪器的全面功能进行了解,请查阅《XLGO6160工业内窥镜的中文手册》。
3、仪器的界面及按键说明3.1、仪器界面(见图1)3.1.1、LCD显示屏;3.1.2、USB2.0接口;3.1.3、内置2.5mm麦克风/耳机插孔;3.1.4、VGA输出;3.1.5、控制面板;3.1.6、2小时锂电池;3.1.7、电池锁紧螺钉;3.1.8、电池充电指示灯;3.1.9、AC适配器输入;3.1.10、USB1 保护罩;3.1.11、探头插入管绑带;3.1.12探头插入管。
3.2、控制面板(见图2)图1图23.2.1左边软键激活LCD上显示的屏幕命令。
这个键最频繁的被用于返回一个屏幕。
3.2.2电源/退出打开/关闭系统电源。
也用于退出菜单,返回到活动/冻结的视频和禁用图像控制特征。
3.2.3控制杆控制导向。
按下可激活活动主菜单、调用图像菜单和冻结菜单。
向左/向右/向上/向下推控制杆,可以操作菜单和子菜单。
3.2.4导向锁定在松开操纵杆后,按下并松开导向锁定键,将保持弯颈锁定在当前位置。
激活后,一个锁定的图像将出现在LCD屏幕上。
再次按下并松开,可以解除导向锁定。
解除导向锁定后,锁形标记将从LCD消失。
按住导向锁定键,可启动复位功能,使弯颈变直。
激活后,一个闪烁的复位图标将出现在LCD屏幕上。
当完成升值后,这个图标将消失。
3.2.5冻结/回车冻结屏幕上的图像。
也可以当作回车键用来选定选项。
3.2.6右边软键激活系统LCD上列出的屏幕命令。
该键最频繁用于选择活动的菜单选项。
4、检测前,仪器的准备插入管位置图34.1、取出仪器XLGO6160型工业内窥镜,主机与镜头线一体,无法分拆。
VISTA-120分子系统报警控制通信主机具有时间表自动控制功能常用编程手册N5944-8V1 Rev. B 3/2008VISTA-120常用编程手册一:设置6160编程键盘地址(00/01)主机上电后,同时按住1键和3键,5-50秒之间,键盘显示CON ADDR=31此时可以更改键盘地址,按00再按*过5秒以后,键盘绿灯亮起,显示***DISARMED***READY TO ARM如果6160键盘地址不为00时,不能编程,6148键盘不能编程恢复出厂值:4140 8000 或(* #同时按住),进入编程#9 7按1=YES显示DF等准备灯(绿灯)亮起,即恢复出厂值成功二:防区编程和总线模块(4193SN、4293SN、4208SN)1:4193SN和4293SN的设置使用:COS010T 011防区为例将4193SN的红线接入120主机接线柱的24黑线接入120主机接线柱的25另外三根线(黑,黄,绿)接在一起,白线不用4293将(黑,黄)接在一起输入4140(密码)8000 进入编程模式,键盘显示PROGRAM MODE* Fill # View-00按#93 键盘显示ZONE PROG。
?1=YES 0=NO O按1进入防区编程,键盘显示SET TO CONTIRM?1=YES 0=NO 0按1 进入键盘显示Enter Zone No。
000=QUIT 001此时光标在001上闪,如果想进入某个防区可以直接输入(例如,010)按*键盘显示010 ZT P RC INL0 0 1 20 001按*键盘显示010 Zone TypeNO RESPONSE 00此项为选择防区类型{01——出入口防区,1型布防时有延时,进入时有延时,延时间由*09和*10设定02——出入口防区2型,布防时有延时,进入时有延时,延时时间由*11和12设定03——PERIMETER 周边防区,布防时有效,撤防时无效04——内部防区,留守布防时无效,外出布防时有效,撤防时无效05——日夜防区窃警06——24小时无声防区07——24小时有声防区09——火警防区00——无用防区}输入03 键盘显示010ZONE TYPEPERIMETER 03010防区被设定为周边防区按*010Paftition1 (选择子系统)010防区所属第一个子系统(120主机为8个子系统)如果想分子系统,可在此项操作按*键盘显示010 Report Code1st 00 2nd 00 10此项设定010防区通讯码1st 向第一报警中心发送报警信息2nd 11向第二报警中心发送报警信息,(如果不和报警中心联网可不编此项)按*三次,键盘显示010 Input TypeNONE 00此项选择防区的接入类型,共有7种(常用01和06种){01——电路板上接线员(001——009)防区可以使用]03——受监控无线04——不受监控无线05——无线按钮类型06——序号式总路线使用(4193SN和4293SN 4208SN)07——双开关式总路线使用权4208U (现已停用)}按06 键盘显示010Input TypeSerial Poll 06按*键盘显示010Smart Contact (是否关掉防区)1=YES 0=NO 0按*键盘显示010V——PLEX RELAY?(是否取消序列号?)1=YES 0=NO 0按*键盘显示010Door #(01——15)00按*键盘显示010 Input S/N:LAXXX——XXXX:1输入010防区占用此4193SN的回路序号4193SN有两个回路,黄,黑为第一回路,绿黑为第二回路。

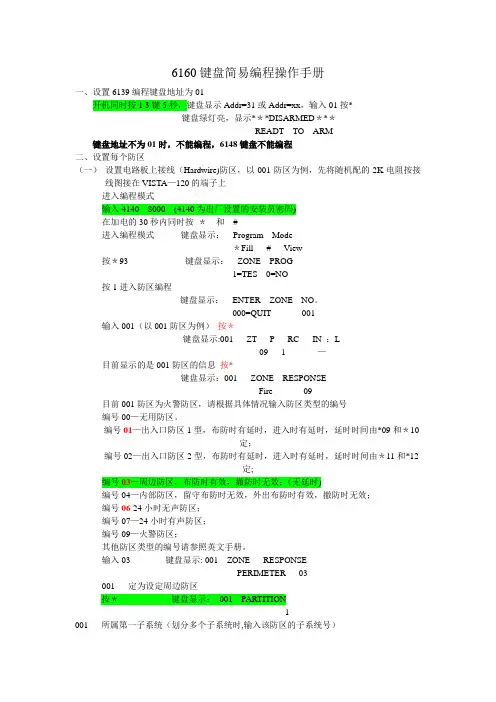

6160键盘简易编程操作手册一、设置6139编程键盘地址为01开机同时按1 3键5秒,键盘显示Addr=31或Addr=xx,输入01按*键盘绿灯亮,显示***DISARMED***READT TO ARM键盘地址不为01时,不能编程,6148键盘不能编程二、设置每个防区(一)设置电路板上接线(Hardwire)防区,以001防区为例,先将随机配的2K电阻按接线图接在VISTA—120的端子上进入编程模式输入4140 8000 (4140为出厂设置的安装员密码)在加电的30秒内同时按* 和#进入编程模式键盘显示:Program Mode*Fill # View按*93 键盘显示:ZONE PROG1=TES 0=NO按1进入防区编程键盘显示:ENTER ZONE NO.000=QUIT 001输入001(以001防区为例)按*键盘显示:001 ZT P RC IN :L09 1 ————目前显示的是001防区的信息按*键盘显示:001 ZONE RESPONSEFire 09目前001防区为火警防区,请根据具体情况输入防区类型的编号编号00—无用防区。
编号01—出入口防区1型,布防时有延时,进入时有延时,延时时间由*09和*10定;编号02—出入口防区2型,布防时有延时,进入时有延时,延时时间由*11和*12定;编号03—周边防区,布防时有效,撤防时无效;(无延时)编号04—内部防区,留守布防时无效,外出布防时有效,撤防时无效;编号06—24小时无声防区;编号07—24小时有声防区;编号09—火警防区;其他防区类型的编号请参照英文手册。
输入03 键盘显示:001 ZONE RESPONSEPERIMETER 03001 定为设定周边防区按* 键盘显示:001 PARTITION1001 所属第一子系统(划分多个子系统时,输入该防区的子系统号)按* 键盘显示:001 REPORT CODE1st00 2nd 00 00此项设定001防区通讯码,1st输入11向第一报警中心发送报警信息2nd输入11向第二报警中心发送报警信息按* 键盘显示:001 INPUT TYPEHardwire 01此项设定001防区的接入类型,请输入防区接入类型的编号:按* 键盘显示:001 ZT P RC IN :L03 1 ——HW 1目前显示的是001防区的信息按* 键盘显示:ENTER ZONE NO .000=QUIT 002输入下一个防区的信息,如果不输入下一个防区的信息,(002—009防区不用时应防区类型输入00)输入000*返回键盘显示:QUIT MENU MODE ?1=YES 0=NO 0输入1返回键盘显示:Program Mode*Fill # View-00输入*99返回键盘绿灯亮,显示:***DISARMED***READY TO ARM主机开始自检,约两分钟后,键盘绿灯亮的情况下,可以布防,试验001防区输入4140 2 进入外出延时布防,键盘蜂鸣器响,将联接001防区的端子上的2K电阻拆下,主机将报警,键盘显示:ALARM 001 表示001防区报警。
霍尼韦尔报警主机常见问题问答第一部分:VISTA120/250①常见问题Q1: 主机加电后6160(6139)键盘无反应A: (1)可能是新主机未编入适当地址码,首先同时按下[1][3],输入地址码为01,按※退出。
一般就可以正常使用。
(2)看主机的1、2端子是否有交流16.5伏电压?6、7端子是否有12伏直流电压?如果检查16.5伏电压不正常可能是220伏交流电源或变压器损坏,检查更换使其供电正常。
如果主机上没有直流12伏电压输出或电压不正常送修处理(3)检查主机到键盘的接线是否正确?如果错误请将接线按接线图正确连接主机接线端子 6 7 8 9对应键盘线颜色红黑绿黄如果还没有显示请找到直接供货商送修处理。
Q2: Vista120的主机,用安装员密码为什么不能撤防?A:使用快速布防时,安装员码是不能撤防的,但可以用主用户码撤防,我们建议客户使用主码或操作码进行布防或撤防操作。
Q3: Vista 120的安装员密码忘记了,怎么办?A:将主机断电,重新上电,在30秒之同时按*和#,进入编程,按#00进行查看,按*00进行更改安装员密码。
就可以了。
Q4: 6160(6139)键盘显示CHECK 97A: 一般用万用表测量电压正常为10-11伏,如果只有几伏电压或没有电压,则判断总线有短路故障或负载太大,检查总线各节点和分支使其恢复正常。
Q5: 6160(6139)键盘显示CHECK XXXA: (1)检查防区是否有人在活动?如果有人,请他退出或默认该防区为正常。
(2)如果无人则检查该防区探测器工作是否正常?如果不正常请首先检查探测器电源。
其次检查探测器信号线是否断路。
(3)检查该防区地址码模块是否正常?如果不正常首先检查地址码模块与总线连接的接线是否正确(正、负是否接错)?其次检查地址码模块是否损坏?必要时更换一个试试。
(4)可能防区编程没有编好,请将原来的防区重新删掉,然后再重新学习序列号试试。
Q6: Vista 120主机一直处于System Reset的位置,怎么操作也不行,为什么?A:可能是主机有问题了,请将主机寄往经销商维修。
6160键盘简易编程操作手册一、设置6139编程键盘地址为01开机同时按1 3键5秒,键盘显示Addr=31或Addr=xx,输入01按*键盘绿灯亮,显示***DISARMED***READT TO ARM键盘地址不为01时,不能编程,6148键盘不能编程二、设置每个防区(一)设置电路板上接线(Hardwire)防区,以001防区为例,先将随机配的2K电阻按接线图接在VISTA—120的端子上进入编程模式输入4140 8000 (4140为出厂设置的安装员密码)在加电的30秒内同时按* 和#进入编程模式键盘显示:Program Mode*Fill # View按*93 键盘显示:ZONE PROG1=TES 0=NO按1进入防区编程键盘显示:ENTER ZONE NO.000=QUIT 001输入001(以001防区为例)按*键盘显示:001 ZT P RC IN :L09 1 ————目前显示的是001防区的信息按*键盘显示:001 ZONE RESPONSEFire 09目前001防区为火警防区,请根据具体情况输入防区类型的编号编号00—无用防区。
编号01—出入口防区1型,布防时有延时,进入时有延时,延时时间由*09和*10定;编号02—出入口防区2型,布防时有延时,进入时有延时,延时时间由*11和*12定;编号03—周边防区,布防时有效,撤防时无效;(无延时)编号04—内部防区,留守布防时无效,外出布防时有效,撤防时无效;编号06—24小时无声防区;编号07—24小时有声防区;编号09—火警防区;其他防区类型的编号请参照英文手册。
输入03 键盘显示:001 ZONE RESPONSEPERIMETER 03001 定为设定周边防区按* 键盘显示:001 PARTITION1001 所属第一子系统(划分多个子系统时,输入该防区的子系统号)按* 键盘显示:001 REPORT CODE1st00 2nd 00 00此项设定001防区通讯码,1st输入11向第一报警中心发送报警信息2nd输入11向第二报警中心发送报警信息按* 键盘显示:001 INPUT TYPEHardwire 01此项设定001防区的接入类型,请输入防区接入类型的编号:按* 键盘显示:001 ZT P RC IN :L03 1 ——HW 1目前显示的是001防区的信息按* 键盘显示:ENTER ZONE NO .000=QUIT 002输入下一个防区的信息,如果不输入下一个防区的信息,(002—009防区不用时应防区类型输入00)输入000*返回键盘显示:QUIT MENU MODE ?1=YES 0=NO 0输入1返回键盘显示:Program Mode*Fill # View-00输入*99返回键盘绿灯亮,显示:***DISARMED***READY TO ARM主机开始自检,约两分钟后,键盘绿灯亮的情况下,可以布防,试验001防区输入4140 2 进入外出延时布防,键盘蜂鸣器响,将联接001防区的端子上的2K电阻拆下,主机将报警,键盘显示:ALARM 001 表示001防区报警。
输入4140 1 4140 1 主机将停止报警,将联接001防区的2K电阻重新接好,001防区试验完成。
(二)设置使用序号式总线(使用4193SN和4293SN)联接的防区1、使用4193SN双回路总线编址器时(以010,011防区为例):将4193SN的红线接入VISTA 120 接线端子的24,黑线接入VISTA 120 接线端子的25,另外三根线(黑,黄,绿)接在一起,白线不用。
输入4140 8000 进入编程模式键盘显示:Program Mode*Fill # View按*93 键盘显示:ZONE PROG1=YES 0=NO按1进入防区编程键盘显示:ENTER ZONE NO.000=QUIT 001输入010(以010防区为例)按*键盘显示:010 ZT P RC IN :L00 1 ———目前显示的是010防区的信息按* 键盘显示:010 ZONE RESPONSENO RESPONSE根据用户需要输入防区类型,现以周边防区(03)为例输入03* 键盘显示:010 ZONE RESPONSEPERIMETER 03按* 键盘显示:010 PARTITION1010防区所属第一子系统(划分多个子系统时,输入该防区的子系统号)按* 键盘显示:010 REPORT CODE1 st 00 2nd 00 00此项设定010防区通讯码,1 st 11向第一报警中心发送报警信息2 nd11向第二报警中心发送报警信息按*** 键盘显示:010 INPUT TYPE00此项设定010防区的接入类型,06表示序号式总线(使用4193SN和4293SN)请输入防区接入类型的编号06键盘显示:010 INPUTSerial Poll 06按* 键盘显示:010 SMART CONTACT1=YES 0=NO 0按* 键盘显示:010 V-PLEX RELAY1=YES 0=NO 0按* 键盘显示:010 LOOP #1输入010防区占用此4193SN的回路的序号,4193SN有两个回路,黄—黑为第一回路,绿—黑为第二回路按*默认第一回路键盘显示:010 LEARN S/N?1=YES 0=NO 0输入1 键盘显示:010 INPUT S/NA XXX-XXXX从4193SN线接在一起的三根线中抽出黄线,VISTA 120 会自动读出这个4193SN的地址码并显示在键盘上,这个地址码与4193SN上粘贴的数码一致。
按* 键盘显示:010 ZT P RC IN :LS 03 1 ——SL 1010防区设置完成,以后通过上面编号的地址码联接的探测器既定义为010防区目前显示的是010防区的信息按* 键盘显示:ENTER ZONE NO.000=QUIT 011输入下一个防区的信息输入011(以011防区为例)键盘显示:011 ZT P RC IN :L00 1 ——目前显示的是011防区的信息按* 键盘显示:011 ZONE RESPONSENO RESPONSE根据用户需要输入防区类型,现以周边防区(03)为例输入03 键盘显示:011 ZONE RESPONSEPERIMETER 03按* 键盘显示:011 PARTITION1011防区所属第一子系统(划分多个子系统时,输入该防区的子系统号)按* 键盘显示:010 REPORT CODE1 st 002 nd 00 00此项设定011防区通讯码,1 st11向第一报警中心发送报警信息2 nd11向第二报警中心发送报警信息按* * * 键盘显示:011 INPUT TYPE00此项设定011防区的接入类型,06表示序号式总线(使用4193SN和4293SN)请输入防区接入类型的编号06:键盘显示:011 INPUTSerial Poll 06按* 键盘显示:011 SMART CONTACT1=YES 0=NO 0按* 键盘显示:011 V-PLEX RELAY1=YES 0=NO 0按* 键盘显示:011 LOOP #1输入011防区占用此4193SN的回路的序号,LOOP1被010防区占用,011防区占用LOOP2 输入 2 键盘显示:011 LOOP #2按* 键盘显示:010 LEARN S/N?1=YES 0=NO 0输入1 键盘显示:011 INPUT S/NA XXX-XXXX从4193SN线接在一起的三根线中抽出绿线,VISTA 120会自动读出这个4193SN的地址码并显示在键盘上,这个地址码与4193SN上粘贴的数码一致。
按* 键盘显示:011 ZT P RC IN:LS 03 1 ——SL 2011防区设置完成,以后通过上面编号的地址码联接的探测器既定义为011防区按* 键盘显示:ENTER ZONE NO.000=QUIT 012如果防区设置完成,输入000*返回键盘显示:QUIT MENU MODE?1=YES 0=NO 0输入1返回键盘显示:Program Mode*Fill # View-00输入*99返回键盘绿灯亮,显示:***DISARMED***READY TO ARM三、安装和使用4100SM串口模口1、安装接线VISTA—120接线端子6(+12V)`````````4100SM接线端子8VISTA—120接线端子7``````````````````````4100SM接线端子7VISTA—120的J8口7(棕色线)`````````4100SM接线端子6VISTA—120的J8口1(紫色线)`````````4100SM接线端子12、设置4100SM串口模块的波特率为120041408000*94*70 111111*71 1*72 1*73 0*99*99四、设置甲级用户密码甲级用户密码可以布防,撤防和旁路,不能编程,是用户日常使用的密码,密码为四位数,现以5168为例输入4140 8002 5168输入3(3为甲级用户密码)输入0(0不向报警中心发报告,1向报警中心发报告)按*五、修改安装员密码安装员密码是最高级的密码,出厂设置为4140,现以0414为例41408000*00 0414*99六、系统日常操作1、外出布防绿灯(READY)亮表示所有防区未被触发,可以外出布防,输入甲级用户密码 2红灯(ARMEO)亮,表示系统外出布防2、撤防系统在布防期间没有报警,输入甲级用户密码1,系统撤防,系统在布防期间发生报警,输入甲级用户密码 1 两边,3、旁路防区后布防报警系统有时不需要对所有防区布防,这时需要对不设防的防区旁路,对其他防区布防,输入甲级用户密码 6 XXX(防区号)XXX(防区号)``````甲级用户密码 2报警系统有防区未准备(NOT READY)时,可以旁路未准备的防区,对其他防区布防,输入甲级用户密码 6 #甲级用户密码 2撤防后原来的旁路无效。
4、快速布防预先在编程中设置快速布防有效,输入4140 8000*29 1*99以操作外出布防时输入# 25、响铃模式密码+9进入响铃模式后,每触发一次防区,键盘响一声,退出响铃模式:密码+9七、划分子系统VISTA—120最多可以划分8个子系统,每个子系统可以独立的使用,一台VISTA—120当于8台小型主机,划分子系统的主要步骤如下:1、输入子系统的数量输入4140 8000 进入编程*94*94*00 输入子系统的数量(1—8)*99*99*99返回2、对子系统编程输入4140 8000 进入编程*91输入子系统的编号*09 XX进入延时1#,01为15秒,02为30秒*10 XX退出延时1#,01为15秒,02为30秒*99 返回重复上述过程对下一个子系统编程3、在器件编程中定义键盘控制的子系统一般用户要求一个子系统用一个键盘控制,多个键盘的联接并联在VISTA—120的6、7、8、9端子上,开机后同时按1和3,键盘的LCD显示此键盘的地址号,输入01-30的两位数字,按#原地址被修改,用编程键盘对此地址号的键盘编程,实现此键盘控一个子系统,现以地址号05的键盘控制第二子系统为例:输入4140 8000 进入编程*93按**至键盘显示DEVICE PROG?0=NO 1=YES按1进入器件编程输入05*(对地址号05的键盘编程)键盘显示DEVICE TYPE(输入器件类型)输入01(定义地址号05的器件为键盘)键盘显示05 CONSOLE PART 设置该键盘从属的子系统输入2键盘显示05 SOUND OPTION (键盘的声音选项)输入00(不抑制声音)键盘显示05 KEYPAD GBL (该键盘可以整体布防)1=YES 0=NO输入0输入00*返回4、防区编程中的输入子系统号时(PARTITION),输入相应的数字(1—8)。
