电机学要求：一、独立完成，下面已将五组题目列出，请按照学院平台指定．．的做题组数作答，每人只答一组题目．．．．，满分100分；．．．．．．．．，多答无效平台查看做题组数操作：学生登录学院平台→系统登录→学生登录→课程考试→离线考核→离线考核课程查看→做题组数，显示的数字为此次离线考核所应做哪一组题的标识；例如：“做题组数”标为1，代表学生应作答“第一组”试题；二、答题步骤：1.使用A4纸打印学院指定答题纸（答题纸请详见附件）；2.在答题纸上使用黑色水笔．．作答；答题纸上全部信息要求手．．．．按题目要求手写写，包括学号、姓名等基本信息和答题内容，请写明题号；三、提交方式：请将作答完成后的整页答题纸以图片形式依次粘贴在一个．．．．．．．．．．．Word文档中．．．上传（只粘贴部分内容的图片不给分），图片请保持正向、清晰；1.上传文件命名为“中心-学号-姓名-科目.doc”2.文件容量大小：不得超过20MB。
提示：未按要求作答题目的作业及雷同作业，成绩以．．．．．．．．．．．．．．．．．．．．0．分记．．！题目如下：第一组：1.定子绕组磁场的转速与电流频率和极对数有什么关系？一台50Hz的三相电机，通入60Hz的三相对称电流，如电流的有效值不变，相序不变，试问三相合成磁动势基波的幅值、转速和转向是否会改变？(15分)答：2. 直流电机的感应电动势与哪些因素有关？若一台直流发电机在额定转速下的空载电动势为230V（等于额定电压），试问在下列情况下电动势变为多少？(20分)（1）磁通减少10% ；（2）励磁电流减少10% ；（3）转速增加20%；（4）磁通减少10%。
2.试从物理意义上分析，若减少变压器一次侧线圈匝数（二次线圈匝数不变）二次线圈的电压将如何变化？(15分)3.设有一台10kV、2200/220V、单相变压器，其参数如下：r1=3.6Ω、r2=0.036Ω、x k=x1+x2’=26Ω，在额定电压下的铁芯损耗p Fe=70W，空载电流I0为额定电流的5%。
一、填空题1. 直流电机的电枢绕组的元件中的电动势和电流是_____________ 。
答：交流的。
2. 一台并励直流电动机，如果电源电压和励磁电流|f不变，当加上一恒定转矩的负载后，发现电枢电流超过额定值，有人试在电枢回路中接一电阻来限制电流，此方法 ____________ 串入电阻后，电动机的输入功率P1将 _________ ，电枢电流l a ___________ ，转速n将____________ 电动机的效率n将____________ 。
答：不行，不变，不变，下降，下降。
3. 电枢反应对并励电动机转速特性和转矩特性有一定的影响，当电枢电流l a增加时，转速n将 ___________ ，转矩T e将___________ 。
答：下降，增加。
4. 电磁功率与输入功率之差，对于直流发电机包括____________________________ 损耗；对于直流电动机包括__________________________ 损耗。
答：空载损耗功率，绕组铜损耗。
5. 一台并励直流电动机拖动恒定的负载转矩，做额定运行时，如果将电源电压降低了20%,则稳定后电机的电流为___________ 倍的额定电流（假设磁路不饱和）。
答：1.25倍。
二、选择题1. 把直流发电机的转速升高2 0 %，他励方式运行空载电压为U oi，并励方式空载电压为U 02，则______A:U01 = U02 , B：U01 < U02 , C：U01 > U02。
答: B2. 一台并励直流电动机，在保持转矩不变时，如果电源电压U降为0.5U N，忽略电枢反应和磁路饱和的影响，此时电机的转速__________ 。
A :不变，B :转速降低到原来转速的0.5倍，C :转速下降，D :无法判定。
答：C3. _________________________________________________________________ 在直流电机中，公式E a=C^n①和T =C/J I a中的①指的是 _______________________________ 。
第1章 导论1.1 电机和变压器的磁路常采用什么材料制成？这些材料各有哪些主要特性？ 解：磁路：硅钢片。
特点：导磁率高。
电路：紫铜线。
特点：导电性能好，电阻损耗小. 电机：热轧硅钢片， 永磁材料 铁氧体 稀土钴 钕铁硼 变压器：冷轧硅钢片。
1.2 磁滞损耗和涡流损耗是什么原因引起的？它们的大小与哪些因素有关？解：磁滞损耗：铁磁材料在交变磁场作用下反复磁化，磁畴会不停转动，相互间产生摩擦，消耗能量，产生功率损耗。
与磁场交变频率f ，磁通密度B ，材料，体积，厚度有关。
涡流损耗：由电磁感应定律，硅钢片中有围绕磁通呈涡旋状的感应电动势和电流产生叫涡流，涡流在其流通路径上的等效电阻中产生的损耗叫涡流损耗。
与磁场交变频率f ，磁通密度，材料，体积，厚度有关。
1.3 变压器电动势、运动电动势产生的原因有什么不同？其大小与哪些因素有关？ 解：变压器电势：磁通随时间变化而在线圈中产生的感应电动势 4.44m EfN φ=。
运动电势：线圈与磁场间的相对运动而产生的e T 与磁密B ，运动速度v ，导体长度l ，匝数N 有关。
1.6自感系数的大小与哪些因素有关？有两个匝数相等的线圈，一个绕在闭合铁心上，一个绕在木质材料上，哪一个自感系数大？哪一个自感系数是常数？哪一个自感系数是变数，随什么原因变化？ 解：自感电势：由于电流本身随时间变化而在线圈内感应的电势叫自感电势。
d L e d t Lψ=-对空心线圈：L Li ψ= 所以die L L dt=-自感：2LL N N m m iiiLNi N φψ===∧=∧ Am l μ∧=所以，L 的大小与匝数平方、磁导率µ、磁路截面积A 、磁路平均长度l 有关。
闭合铁心µ>>µ0，所以闭合铁心的自感系数远大于木质材料。
因为µ0是常数，所以木质材料的自感系数是常数，铁心材料的自感系数是随磁通密度而变化。
1.7 在图1.30中，若一次绕组外加正弦电压u 1、绕组电阻R 1、电流i 1时，问 （1）绕组内为什么会感应出电动势？（2）标出磁通、一次绕组的自感电动势、二次绕组的互感电动势的正方向； （3）写出一次侧电压平衡方程式；（4）当电流i 1增加或减小时，分别标出两侧绕组的感应电动势的实际方向。
机电控制技术_东南大学中国大学mooc课后章节答案期末考试题库2023年1.一般PLC晶体管输出端子的负载能力（额定输出电流）是参考答案:小于0.2A2.机床进给机构驱动电机的负载机械特性属于参考答案:恒转矩3.将交流电转变成直流电的电路装置称为参考答案:整流器4.【图片】 < 【图片】并维持足够的时间，且为反抗型负载，则单轴机电系统将参考答案:减速直到停转5.直流电动机调速系统中，属于恒功率调速的是参考答案:调励磁电流6.对于工频50HZ电源，交－交变频调速的最高输出频率一般不超过参考答案:10HZ7.交－交变频调速比较适合用于参考答案:低速大功率传动场合8.在牵引机车上使用的直流电机要求启动阶段特性较软，而负载较轻时速度能迅速上升，则通常该电机使用的励磁方法为参考答案:串励9.普通三相异步电机作为变频调速电机使用时，低转速长期负载运行，则应该参考答案:采用强制风冷10.三相步进电机的步距角标注为1.5°/0.75°, 0.75°对应的通电相序为参考答案:A-CA-C-BC-B-AB-…11.根据步进电机的矩角特性,对于确定的电机其最大输出转矩主要取决于参考答案:绕组通电电流12.在闭环位置控制系统中，不能作为位置检测元件的是参考答案:测速发电机13.在步进电机位置控制系统中，如果电机选择合理，则发生失步现象的主要原因是参考答案:驱动电流小14.三相异步电动机正在运行时，转子突然被卡住，这时电动机的电流会参考答案:明显增加15.某三相异步电动机的极数为4，同步转速为1800转/分，则三相电源频率为参考答案:60赫兹16.某他励直流电动机的铭牌数据如下：PN＝7.5kW，UN＝220V，nN＝1500r/min，ηN＝88.5％，则该电动机的额定输出转矩大约为参考答案:47 NM17.某他励直流电动机的铭牌数据如下：PN＝7.5kW，UN＝220V，nN＝1500r/min，ηN＝88.5％，则该电动机的额定电流大约为参考答案:38 A18.对于一个确定的PLC内部继电器，其触点在梯形图中可以使用参考答案:无限次19.交流电磁机构铁芯上的短路环断裂或脱落后，在工作中出现的现象参考答案:衔铁振动20.接触器分为直流接触器和交流接触器，这里的直流与交流指的是参考答案:接触器主触点的工作电流21.将带有减速机构的机电系统负载折算到电机轴上时，则折算前后系统参考答案:功率、动能相等22.运转中的直流电机，切断电源，把电枢两端连接起来，则电机运行状态是参考答案:能耗制动23.直流电动机调速系统中，属于恒转矩调速的是参考答案:调电枢电压24.煤矿上输送煤的皮带运输机的机械特性属于参考答案:恒转矩25.对于高层建筑使用的电梯中的电机而言，其负载机械特性属于参考答案:恒转矩26.在交－直－交变频调速系统中，能够向电源反馈能量的的变频器是参考答案:电流型变频器27.在直流电机PWM调速系统中，实现调速是通过改变参考答案:PWM波形的脉冲宽度28.交流电磁机构线圈因误接入同电压等级的直流电源后，则参考答案:线圈电流过大29.在无静差速度负反馈直流调速系统中，不能消除的误差有参考答案:测速装置产生的转速误差30.PLC执行用户程序，采用的方式是参考答案:循环扫描方式31.将直流电转变成交流电的电路装置称为参考答案:逆变器32.单闭环速度负反馈直流调速系统中常采用PI调节器，其中起快速调节作用的环节是参考答案:比例环节33.单闭环速度负反馈直流调速系统开环放大倍数为K，在额定负载下闭环系统的转速降落为开环时的参考答案:倍34.直流调速系统中可以补偿电枢电阻压降引起的转速波动的环节是参考答案:电流负反馈35.PLC普通输出端子输出信号的最高频率参考答案:小于1KHZ36.根据自动控制原理，为了提高直流电机调速的精度采用闭环控制，首选的反馈量是参考答案:电机转速37.在转速、电流双闭环直流调速系统中，电流环的作用不包括参考答案:消除负载波动对转速的影响38.单闭环速度负反馈直流调速系统中常采用PID调节器，其中起消除系统静差作用的环节是参考答案:积分环节39.下面四个电力电子器件中，属于全控型电力电子器件的是参考答案:IGBT40.PLC内部的定时器有多种计时单位（时基增量）可选择，但不支持参考答案:100us41.PLC为用户提供多种编程方式，以满足各行业技术人员的工作习惯，但不支持参考答案:汇编语言/C++混合42.在一个PLC梯形图程序中，同一个内部继电器线圈出现两次（双线圈输出）会导致参考答案:输出状态不确定43.直流电动机中可以通过改变电枢电压的极性而实现正反转的电机是参考答案:他励电动机44.一般PLC继电器输出端子的负载能力（额定输出电流）是参考答案:小于2A45.PLC的输出端子所对应的内部输出电路形式不包括参考答案:单向晶闸管46.对于S7-200 PLC，I1.0与下列选项无关的是参考答案:内部数据IB047.PLC的高可靠性来源于多项措施，但不包括参考答案:CPU运算速度快48.在双向运转的机电设备电气控制电路中，为了确保设备安全控制电路必须要参考答案:正反向控制电路采用互锁措施49.在电路图中，触点位置表自左至右依次表示其参考答案:主触点、辅助常开、辅助常闭触点所在的图区50.决定晶闸管触发脉冲最小宽度的一个重要参数是参考答案:擎住电流51.从原理上交流电机调速方法有若干种，对于三相鼠笼异步电机不能用的方法是参考答案:转子串电阻调速52.在分析带有减速箱的机电系统时需将负载折算到电机轴上，折算的依据是参考答案:转矩根据功率守恒，转动惯量根据动能守恒53.驱动交流异步电动机的普通变频器，当其输出侧交流电的频率f下降时参考答案:电压U也需要成比例下降54.驱动普通交流异步电动机的变频器，当其输出频率f大于电机额定频率时参考答案:输出电压U等于电机额定电压55.晶闸管的通态平均电流为其参考答案:额定参数56.在电路图中，接触器或继电器线圈旁的触点位置表的作用是参考答案:在原理图中指示对应电器各类触点所在的图区57.一般的控制电机在系统中除了实现控制作用，还能提供一定动力，而不能提供动力的是参考答案:测速发电机58.自动空气开关（断路器）在电路中可以作参考答案:手动开关、过载保护、短路保护都有59.在机电设备电气控制电路中，热继电器的主要作用是参考答案:防止电机出现长时间过载60.直流线圈继电器的铁芯采用整体结构，因为参考答案:正常吸合时，线圈只有直流流过，铁芯中无涡流产生61.两相两拍步进电动机的步距角为1.8°；如改为两相四拍工作，其步距角为参考答案:0.9°62.日常生活中使用的电风扇的负载的性质属于参考答案:离心机型63.三相异步电动机在额定转速附近运行时，其转子电流的频率值参考答案:远小于定子电流频率64.机电传动系统中，已知电动机的转速为1000r/min，工作机构的转速为100r/min，传动机构效率为0.8，工作机构的实际转矩为120N·m，电动机电磁转矩为15N·m，忽略空载转矩，则系统运行状态为参考答案:匀速运行65.三相异步电动机带动风机负载运行时，若电源电压降低了，此时电动机参考答案:转速转矩都减小66.直流电磁机构线圈因误接入同电压等级的交流电源后，则参考答案:衔铁振动67.在电机控制主回路中，熔断器的工作电流I选择为电机额定电流【图片】的参考答案:2倍左右68.工作机构的实际转矩为20N·m，飞轮矩为4【图片】，由电动机经过速比j=5的减速器拖动，不计传动损耗，折算到电动机轴上的工作机构飞轮矩为参考答案:0.1669.低压电器开关触点在分断负载电路时可能会出现电弧，相同条件下参考答案:交流电弧容易熄灭70.三相异步电动机通电后产生的旋转磁场的转向是由：参考答案:定子电流相序决定71.当转速高于理想空载转速，速度下降很快，则电机的运行状态是参考答案:反馈制动72.工程机械上使用的直流电机负载变化很大，要兼顾低速大扭矩输出和轻载高效动作两方面，则通常该电机适合选用参考答案:串励电机73.交流异步电机调压调速范围比较小，主要原因是随着电源电压的下降参考答案:转矩迅速下降74.一台四极三相异步电动机，电源频率为50Hz，满载时电动机的转差率为0.04，则电动机的额定转速为参考答案:1440rpm75.吊车在匀速提升重物时，对电机而言其负载的机械特性属于参考答案:恒转矩76.单相异步电动机的启动方式有若干种，原理上可行的不包括参考答案:增大转子材料的电阻率77.动力电机带动负载稳定运行的必要条件是，当扰动使n 上升，则参考答案:<78.在机电传动系统中，决定系统动态过程加速度的是参考答案:动态转矩和转动惯量79.运行中的三相异步电机以反接制动停车，当转速降到0时，电机的电流为参考答案:大于额定值80.三相异步电动机正在满载运行时，突然断开一相电源，这时电动机会参考答案:电流增加逐渐停转81.稳定运行的机电传动系统中，已知电动机电磁转矩为80N·m，忽略空载转矩，传动机构效率为0.8，速比为10，则未折算前实际负载转矩为参考答案:640 N·m。
第一章 磁路1-1 磁路的磁阻如何计算？磁阻的单位是什么？答：磁路的磁阻与磁路的几何形状（长度、面积）和材料的导磁性能有关，计算公式为AlR m μ=，单位：Wb A1-2 铁心中的磁滞损耗和涡流损耗是怎样产生的，它们各与哪些因素有关？答：磁滞损耗：铁磁材料置于交变磁场中，被反复交变磁化，磁畴间相互摩擦引起的损耗。
经验公式V fB C p nm h h =。
与铁磁材料的磁滞损耗系数、磁场交变的频率、铁心的体积及磁化强度有关；涡流损耗：交变的磁场产生交变的电场，在铁心中形成环流（涡流），通过电阻产生的损耗。
经验公式G B f C p m Fe h 23.1≈。
与材料的铁心损耗系数、频率、磁通及铁心重量有关。
1-3 图示铁心线圈，已知线圈的匝数N=1000，铁心厚度为0.025m （铁心由0.35mm 的DR320硅钢片叠成）， 叠片系数（即截面中铁的面积与总面积之比）为0.93，不计漏磁，试计算：(1) 中间心柱的磁通为4105.7-⨯Wb ，不计铁心的磁位降时所需的直流励磁电流； (2) 考虑铁心磁位降时，产生同样的磁通量时所需的励磁电流。
解： 磁路左右对称∴可以从中间轴线分开，只考虑右半磁路的情况:铁心、气隙截面2422109.293.01025.1025.0m m A A --⨯=⨯⨯⨯==δ(考虑边缘效应时，通长在气隙截面边长上加一个气隙的长度；气隙截面可以不乘系数)气隙长度m l 41052-⨯==δδ铁心长度()m cm l 21045.122025.025.15225.125.7-⨯=⨯--+⨯⎪⎭⎫⎝⎛-= 铁心、气隙中的磁感应强度T T A B B 29.1109.22105.7244=⨯⨯⨯=Φ==--δ (1) 不计铁心中的磁位降： 气隙磁场强度m A m A B H 67100.110429.1⨯=⨯==-πμδδ 磁势A A l H F F I 500105100.146=⨯⋅⨯=⋅==-δδδ电流A NF I I5.0==(2) 考虑铁心中的磁位降：铁心中T B 29.1= 查表可知：m A H 700=铁心磁位降A A l H F Fe 15.871045.127002=⨯⨯=⋅=-A A A F F F Fe I 15.58715.87500=+=+=δ A NF I I59.0≈=1-4 图示铁心线圈，线圈A 为100匝，通入电流1.5A ，线圈B 为50匝，通入电流1A ，铁心截面积均匀，求PQ 两点间的磁位降。
电机学考试真题答案及解析电机学是电气工程专业的重要课程，涉及电机的结构、原理、控制等内容。
对于学生来说，掌握好电机学的知识，对于日后从事相关工作具有重要意义。
而通过参加电机学考试，不仅可以检验自己的学习成果，还能测试自己对电机学的理解和应用能力。
下面，将为大家提供一份，供大家参考。
1. 单相感应电动机的转矩是由什么产生的？答案：单相感应电动机的转矩是由转子感应电流产生的磁场与其相互作用的磁场产生的。
解析：单相感应电动机的转子由铜或铝导体制成，当转子绕组处于电源电压作用下时，会在转子中感应出电流。
这个感应电流产生的磁场与转子中的磁场相互作用，会导致转子产生转矩。
2. 电机的励磁方式有哪些？答案：电机的励磁方式主要包括独立励磁、直接耦合励磁和串级励磁三种方式。
解析：独立励磁是指电机的励磁独立于电机主回路，可以通过外部直流电源或交流电源来提供励磁电流；直接耦合励磁是指电机的励磁与电机主回路直接耦合，通过主回路电流来提供励磁电流；串级励磁是指电机的励磁以串级电梯方式与电机主回路连接，通过串级励磁电流来提供励磁电流。
3. 什么是电机的转矩特性曲线？如何绘制转矩特性曲线？答案：电机的转矩特性曲线是描述电机转矩与转速关系的曲线。
绘制转矩特性曲线的步骤包括选择适当的负载，测量不同负载下的电机转矩和转速，并将得到的数据描绘在坐标系上。
解析：转矩特性曲线一般为转矩（纵轴）与转速（横轴）之间的关系。
通过测量电机在不同负载下的转矩和转速，可以得到一系列的点，将这些点连接起来，就可以得到转矩特性曲线。
4. 为什么在电机中引入换相装置？答案：在电机中引入换相装置是为了实现电机的正常运转。
换相装置可以控制电机继续供电的相位，使得电机能够按照一定的顺序产生磁场，从而实现转矩的产生。
解析：电机的换相装置一般是由机械式切换器或者是电子器件组成，用来控制电机绕组的通断顺序。
通过引入换相装置，可以保证电机绕组在适当的时刻通电，从而实现电机的正常运转。

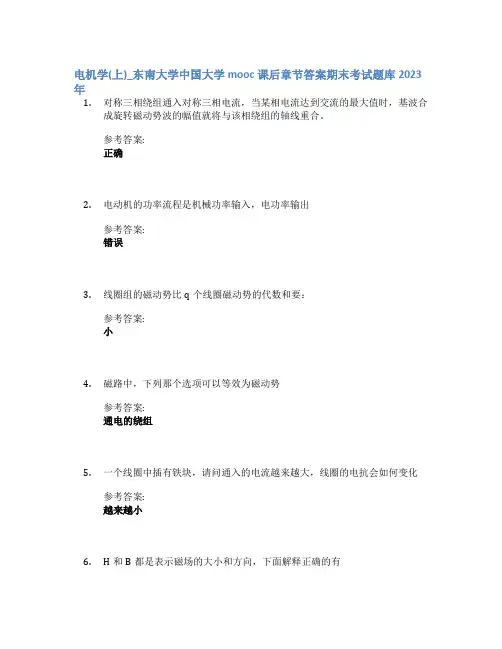

电机学(上)_东南大学中国大学mooc课后章节答案期末考试题库2023年1.对称三相绕组通入对称三相电流，当某相电流达到交流的最大值时，基波合成旋转磁动势波的幅值就将与该相绕组的轴线重合。
参考答案:正确2.电动机的功率流程是机械功率输入，电功率输出参考答案:错误3.线圈组的磁动势比q个线圈磁动势的代数和要：参考答案:小4.磁路中，下列那个选项可以等效为磁动势参考答案:通电的绕组5.一个线圈中插有铁块，请问通入的电流越来越大，线圈的电抗会如何变化参考答案:越来越小6.H和B都是表示磁场的大小和方向，下面解释正确的有参考答案:H表示的是外加磁场，由电流产生_B表示的材料内部由磁化产生的磁场7.一个线圈的两个边在空间相距150 度空间电角度, 已知每个边的基波感应电势10 V, 该线圈的基波感应电势为 V参考答案:(19.2,19.4)8.下面对空间矢量表述正确的是：参考答案:该量在空间上按正弦分布_箭头方向指的是幅值位置9.无论用作发电机或电动机，感应电势和（）都同时作用于导体参考答案:电磁力10.为什么短距绕组可以削弱谐波电势参考答案:因为绕组谐波节距因数要比基波的小很多11.当采用绕组短距的方式同时削弱定子绕组中五次和七次谐波磁势时，应选绕组节距为（）参考答案:5τ/612.关于磁导率的说法，下面正确的有参考答案:非铁磁材料的磁导率可以认为是一个常数_相对磁导率表示的是磁性材料磁导率相对于真空磁导率的倍数13.穿过任一闭合曲面的磁通不一定等于0参考答案:错误14.磁场强度H是用来表征磁场与产生磁场的电流之间的关系参考答案:正确15.如果每相串联匝数都一样，下面哪种绕组产生的基波感应电势最小参考答案:双层短距式绕组16.下面对单相绕组通入交流电后产生的气隙磁动势的基波，叙述不正确的是：参考答案:幅值位置随时间发生变化_幅值大小不变17.椭圆形旋转磁动势是指：参考答案:旋转磁动势的幅值大小在变化，位置在旋转18.脉动磁动势可以分解成两个旋转磁动势，下面描述错误的是：参考答案:任意时刻将两个旋转磁动势进行合成，合成磁势的大小和空间位置都不变19.我们所讲的绕组通入电流产生的磁动势是指在参考答案:气隙中20.与电路类比，磁路中相当于电流的物理量是参考答案:磁通21.三相四极电机，定子槽数24，采用单层链式绕组，那么五次谐波绕组因数为______.参考答案:(0.255,0.262)22.让一个没有磁性的材料在外加磁场的作用下产生磁性，这个过程叫做（）参考答案:磁化23.磁感应强度B的单位是参考答案:T24.【图片】中负号是在电流与感应电势的正方向设置为（）时才成立参考答案:相同25.与单层绕组相比，双层绕组最主要的优点是：参考答案:可以通过短距绕组改善电势和磁势的波形26.两个绕组之间的互感M12和M21相等的原因是参考答案:两个绕组的互磁通的路径一样27.m相绕组产生圆形旋转磁动势的条件是：参考答案:每相绕组空间上互差360/m电角度_每相绕组的匝数是一样的_绕组里通入大小相等的正弦电流，相位互差360/m度28.下面对时间相量表述正确的是：参考答案:线段的长度是该量的有效值_该量的大小随时间按正弦规律变化29.某三相交流电机定子槽数为36, 极对数为3, 双层短距分布绕组相邻两槽内导体基波电动势的相位差为______度参考答案:3030.极对数为3，电流频率50Hz，产生的旋转磁场的转速是：_______r/min参考答案:100031.一相绕组的磁动势等于p对极的磁动势经过串联或者并联得到参考答案:错误32.双层绕组的感应电势或磁动势的计算中，都可以等于两个单层绕组的感应电势或磁动势的代数和再乘上节距因数参考答案:正确33.三相对称绕组通入电流，产生椭圆形旋转磁动势，描述正确的有参考答案:圆形旋转磁动势和脉振磁动势都可以看作是椭圆形旋转磁动势的特例_椭圆形旋转磁动势的旋转速度不是常数，幅值小的时候旋转快34.三相绕组通入电流产生的圆形旋转磁动势，下面描述正确的是：参考答案:磁场的极数等于绕组的极数_旋转电角速度等于电流的角频率_某相电流达到最大值时，旋转磁动势的幅值位置正好在该相绕组的轴线上35.为什么硅钢片要做成很薄的一片参考答案:减小涡流损耗36.下列选项些可以产生旋转磁场参考答案:直流绕组在旋转物体上，并通入直流电_多个脉振磁场合成_永磁体在旋转物体上37.下列选项那些可以产生磁场参考答案:在烧组中通入电流_永磁体。
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载电机学第三版课后习题答案解析地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容电机学第三版课后习题答案变压器1-1从物理意义上说明变压器为什么能变压，而不能变频率？答：变压器原副绕组套在同一个铁芯上, 原边接上电源后，流过激磁电流I0，产生励磁磁动势F0，在铁芯中产生交变主磁通ф0, 其频率与电源电压的频率相同，根据电磁感应定律，原副边因交链该磁通而分别产生同频率的感应电动势 e1和e2, 且有 , , 显然，由于原副边匝数不等, 即N1≠N2，原副边的感应电动势也就不等, 即e1≠e2, 而绕组的电压近似等于绕组电动势,即U1≈E1, U2≈E2,故原副边电压不等,即U1≠U2, 但频率相等。
1-2 变压器一次线圈若接在直流电源上，二次线圈会有稳定直流电压吗？答：不会。
因为接直流电源，稳定的直流电流在铁心中产生恒定不变的磁通，其变化率为零，不会在绕组中产生感应电动势。
1-3变压器的空载电流的性质和作用如何？答：作用：变压器空载电流的绝大部分用来供励磁，即产生主磁通，另有很小一部分用来供给变压器铁心损耗，前者属无功性质，称为空载电流的无功分量，后者属有功性质，称为空载电流的有功分量。
性质：由于变压器空载电流的无功分量总是远远大于有功分量，故空载电流属感性无功性质，它使电网的功率因数降低，输送有功功率减小。
1-4一台220/110伏的变压器，变比，能否一次线圈用2匝，二次线圈用1匝，为什么？答：不能。
由可知，由于匝数太少，主磁通将剧增，磁密过大,磁路过于饱和，磁导率μ降低，磁阻增大。
于是，根据磁路欧姆定律可知, 产生该磁通的激磁电流必将大增。
再由可知，磁密过大, 导致铁耗大增，铜损耗也显著增大，变压器发热严重，可能损坏变压器。
第二篇交流电机的共同理论第6章▲6-1时间和空间电角度是怎样定义的？机械角度与电角度有什么关系？▲6-2整数槽双层绕组和单层绕组的最大并联支路数与极对数有何关？6-3为什么单层绕组采用短距线圈不能削弱电动势和磁动势中的高次谐波？▲6-4何谓相带？在三相电机中为什么常用60°相带绕组，而不用120° 相带绕组？▲6-5试说明谐波电动势产生的原因及其削弱方法。
▲6-6试述分布系数和短距系数的意义。
若采用长距线圈，其短距系数是否会大于1。
6-7齿谐波电动势是由于什么原因引起的？在中、小型感应电机和小型凸极同步电机中，常用转子斜槽来削弱齿谐波电动势，斜多少合适？V 6-8已知Z=24, 2p=4, a=1,试绘制三相单层绕组展开图。
解：q二Z/2pm = 24/(4 3)=2 ,取单层链示，绕组展开图如下：6 A 6 X5V 6-9 有一双层绕组，Z= 24, 2p=4, a=2, yi=g 。
试绘出：（1）绕组的槽电动势星形图并分相；（2）画出其叠绕组A 相展开图。
6-10 一台两极汽轮发电机，频率为 50H Z ，定子槽数为54槽，每槽内有 两根有效导体，a=1, y i =22, Y 接法，空载线电压为U °=6300V 。
试求基波磁通解：（1）槽电动势星形图如q =Z/2 pm =24/(4 3)=2y 「5.=5里兀 6 6 4（2）画出其叠绕组A 相展开图如下量①1OV 6-11 一台三相同步发电机，f=50H z , n N =1500r/min ，定子采用双层短距分布绕组：oq=3, y^-，每相串联匝数N=108, 丫接法，每极磁通 量① 1= 1.015 x 10-2Wb ,① 3=0.66 x 10-3Wb ,① 5=0.24 x 10-3Wb ,① 7=1.015 x 10-4Wb ,试求：(1)电机的极对数；(2)定子槽数；(3)绕组系数k N1、k N3、k “5、k|N7； (4)相电动势E © 1、E ©3、E ©5、E ©7及合成相电动势E ©和线电动势E i 。
电机学第三版习题答案电机学是电力工程专业中的一门重要课程，它主要研究电机的工作原理、性能特点以及控制方法。
对于学习电机学的学生来说，习题是巩固知识、提高技能的重要途径。
本文将为大家提供电机学第三版习题的答案，帮助大家更好地掌握电机学的知识。
第一章：电机基础知识1. 电机是将电能转化为机械能的装置。
它由定子和转子两部分组成，其中定子是固定不动的部分，转子则是可以旋转的部分。
2. 电机的工作原理是利用电磁感应定律，通过电流在磁场中产生力矩，从而使转子旋转。
3. 电机的分类有直流电机和交流电机两大类。
直流电机是通过直流电源供电，交流电机则是通过交流电源供电。
4. 电机的性能特点包括额定功率、额定电压、额定转速、额定电流等。
这些参数可以通过电机的型号和技术参数进行查询。
第二章：电机的启动与制动1. 电机的启动方式有直接启动、自耦变压器启动、星三角启动等。
不同的启动方式适用于不同的电机类型和功率等级。
2. 电机的制动方式有机械制动、电磁制动、电阻制动等。
制动方式的选择要根据具体的应用需求和电机的特性进行判断。
第三章：电机的转矩和转速控制1. 电机的转矩控制可以通过调节电机的电流、电压和磁通等参数来实现。
常用的控制方法有电流反馈控制、磁通反馈控制等。
2. 电机的转速控制可以通过调节电机的电压、频率和极数等参数来实现。
常用的控制方法有电压调制控制、频率调制控制等。
第四章：电机的热特性1. 电机在工作过程中会产生热量，这是由于电机的电阻和铁心损耗所导致的。
热特性是电机性能的重要指标之一。
2. 电机的热特性包括温升、热阻、热容等参数。
这些参数可以通过实验和计算来确定。
第五章：电机的保护与维修1. 电机在运行过程中可能会遇到过载、短路、过热等故障。
为了保护电机的安全运行，需要采取相应的保护措施。
2. 电机的维修包括日常保养、故障排除和更换零部件等。
维修工作需要具备一定的电机知识和技术。
通过对电机学第三版习题的答案进行总结和归纳，我们可以更好地理解和掌握电机学的知识。
第四章4 .1 如果电源频率是可调的,当频率为50 Hz 及40 Hz 时,六极同步电动机的转速各 是多少?解: n =1n =pf 160 六极同步电动机P=3,当1f =50HZ时,min /100035060r n =⨯=; 当1f =40HZ 时,min /80034060r n =⨯=4 . 2 同步电动机在正常运行时,转子励磁绕组中是否存在感应电动势?在起动过程中是否存在感应电动势?为什么?答: 同步电动机在正常运行时,转子励磁绕组中不存在感应电动势。
正常运行时转子的转速等于定子旋转磁场的转速, 转子励磁绕组与定子旋转磁场之间没有相对切割运动,所以转子励磁绕组中不会产生感应电动势。
在起动过程中转子励磁绕组中存在感应电动势,因为起动时转子的转速低于定子旋转磁场的转速, 转子励磁绕组与定子旋转磁场之间有相对切割运动, 所以转子励磁绕组中会产生感应电动势。
4 . 3 为什么异步电动机不能以同步转速运行而同步电动机能以同步转速运行?答: 若异步电动机以同步转速运行,则转子的转速等于定子旋转磁场的转速,两者之间没有相对切割运动,在转子绕组中不会产生感应电动势,没有电流, 没有电磁转矩,异步电动机不能运行,所以异步电动机不能以同步转速运行。
同步电动机的定子绕组通入三相交流电产生旋转磁场,而转子励磁绕组通入直流电产生恒定磁场,只有当转子转速等于同步转速时, 同步电动机才能产生固定方向的电磁转矩,从而带动负载运行;如果转子转速不等于同步转速,则产生的电磁转矩的方向是交变的,时而是顺时针方向, 时而是逆时针方向,平均电磁转矩为零,所以同步电动机只能以同步转速运行。
4 . 4 为什么要把凸极同步电动机的电枢磁动势a F 和电枢电流I 分解为直轴和交轴两个分量?答: 凸极同步电动机结构上的特点是转子具有明显突出的磁极,使得定、转子之间的气隙是不均匀的,这给分析工作带来困难。
为便于分析,在转子上放置垂直的两根轴,即直轴和交轴,直轴与转子轴线重合,交轴与转子轴线垂直,这样使得沿直轴或交轴方向的磁路是对称的,同时由于直轴与交轴互相垂直,计算直轴方向的磁通时不必考虑交轴磁动势的影响,同样, 计算交轴方向的磁通时也不必考虑直轴磁动势的影响,可使计算工作简化,所以常把凸极同步电动机的电枢磁动势a F 和电枢电流I 分解为直轴和交轴两个分量。
绪 论0.1电机和变压器的磁路常用什么材料制成，这类材料应具有哪 些主要特性？ 答：电机和变压器的磁路常用导磁性能高的硅钢片叠压制成，磁 路的其它部分常采用导磁性能较高的钢板和铸铁制成。
这类材料应具 有导磁性能高、磁导率大、铁耗低的特征。
，当给线圈N 1外加正弦电压U 1时，线圈N 1和N 2中各 感应什么性质的电动势？电动势的大小与哪些因素有关？ 答：当给线圈N1外加正弦电压U 1时，线圈N 1中便有交变电流流过， 产生相应的交变的磁动势，并建立起交变磁通，该磁通可分成同时交 链线圈N1、N2的主磁通和只交链线圈 N1的漏磁通。
这样，由主磁通分 别在线圈N 1和N 2中感应产生交变电动势 61（2。
由漏磁通在线圈 N 1中产 生交变的e 。
电动势的大小分别和 N 1、N2的大小，电源的频率，交变磁通的大小有关。
答：磁路和电路的相似只是形式上的，与电路相比较，磁路有以 下特点： 1） 电路中可以有电动势无电流，磁路中有磁动势必然有磁通； 2） 电路中有电流就有功率损耗； 3）由于G 导约为G 绝的1020倍，而4）电路中电阻率 磁路中，磁导率0.5电机运行时，热量主要来源于哪些部分？为什么用温升而不 直接用温度表示电机的发热程度？电机的温升与哪些因素有关？答：电机运行时，热量主要来源于各种损耗，如铁耗、铜耗、机 械损耗和附加损耗等。
当电机所用绝缘材料的等级确定后，电机的最0.2在图0.3中0-3 感应电动势 d ede dt中的负号表示什么意思?答：dt 是规定感应电动势的正方向与磁通的正方向符合右手螺旋关系时电磁感应定律的普遍表达式；当所有磁通与线圈全部匝数 N d交链时，则电磁感应定律的数学描述可表示为 Li'L 为常数， 的，且磁场是由电流产生时，有0.4试比较磁路和电路的相似点和不同点。
dt ；当磁路是线性旦 dt 。
则可写成e而在恒定磁通下， 磁路中无损耗Fe仅为0的103 ~ 104倍，故可认为电流只在导体中流过，而磁路中除主磁通外还必须考虑漏磁通；在一定温度下恒定不变， 而由铁磁材料构成的 随B 变化，即磁阻R m 随磁路饱和度增大而增大。
机电综合考研复试题及答案模拟试题：机电综合考研复试题一、单项选择题（每题2分，共20分）1. 在机电系统中，通常所说的“伺服系统”是指：A. 驱动系统B. 控制系统C. 传动系统D. 执行机构答案：B2. 下列关于步进电机的叙述，错误的是：A. 步进电机是一种可以精确控制角位移的电机B. 步进电机的转速与输入脉冲频率成正比C. 步进电机的角位移与输入脉冲数成正比D. 步进电机的运行不需要反馈信号答案：D3. 在自动控制系统中，开环控制系统与闭环控制系统的主要区别在于：A. 是否有反馈环节B. 控制精度C. 系统的稳定性D. 控制器的类型答案：A4. 以下哪个传感器不适合用于测量温度：A. 热电偶B. 光电传感器C. 热电阻D. 红外传感器答案：B5. 在机械设计中，齿轮传动的主要优点不包括：A. 传动比准确B. 结构紧凑C. 传动效率高D. 噪音大答案：D二、多项选择题（每题3分，共15分）6. 以下哪些因素会影响电动机的效率：A. 材料的磁性能B. 绕组的电阻C. 机械摩擦D. 电源电压答案：A, B, C7. 在PLC控制系统中，以下哪些属于输入设备：A. 按钮B. 行程开关C. 接触器D. 传感器答案：A, B, D8. 以下哪些属于机电一体化系统的组成部分：A. 机械系统B. 电子系统C. 软件系统D. 供能系统答案：A, B, C, D9. 以下哪些措施可以提高伺服系统的稳定性：A. 增大系统阻尼B. 增加开环增益C. 引入微分控制D. 引入积分控制答案：A, C, D10. 在数控机床中，以下哪些因素会影响加工精度：A. 刀具磨损B. 机床导轨的精度C. 编程误差D. 操作者的技能答案：A, B, C, D三、简答题（每题10分，共20分）11. 简述直流电动机和交流电动机在工作原理上的主要区别。
答案：直流电动机的工作原理基于直流电通过电动机的绕组产生磁场，该磁场与电动机内部的永磁体或电磁铁产生的磁场相互作用，产生力矩，使转子旋转。
东南大学电子科学与工程复试试题1、30 .潜艇常常被设计成鱼的身体形状，可以有效减少（）。
[单选题] *A.阻力(正确答案)B.重力C.浮力2、以下（）的船首形状可以让船在水中行驶得更快。
[单选题] *A.尖型(正确答案)B.方形C.圆形3、C.64立方厘米我们在进行工程设计时，一般最先做的是（）。
[单选题] *A.制订方案(正确答案)B.动手制作C.测试优化4、丹顶鹤是有迁徙行为的鸟类，它的迁徙是为了适应环境。
[判断题] *对(正确答案)错5、鱼鳔变大时，鱼肚子会被鱼鳔撑大，鱼就能（）。
[单选题] *A.上浮(正确答案)B.下沉C.保持原高度6、( )穿着中国研制的“飞天”舱外航天服,在另两位航天员的密切配合下,圆满完成中国首次空间出舱任务,成为中国首位出舱航天员,也被人们誉为“中国太空漫步第一人”。
[单选题] *A.翟志刚(正确答案)B.刘伯明C.杨利伟7、(杭州市)我们在做“谁先看到日出”这个实验时，采用的实验方法是（）[单选题] *A.模拟实验(正确答案)B.对比实验C.观察实验8、父母双方都是双眼皮，子女是单眼皮，这属于由环境引起的变异。
[判断题] *对错(正确答案)9、制作洋葱表皮玻片时滴碘酒，这是为了让细胞染色，便于观察。
( ) [单选题]对(正确答案)错10、(郑东新区)在垃圾清理中，可以利用电磁起重机拣出垃圾中的一部分铁质物品，为了方便快速地让铁质物品从电磁起重机上落进卡车车厢里，科学的方法是（）[单选题] *A.减小电磁铁线圈中的电流B.切断电磁铁的电源(正确答案)C.在卡车车厢里安装一个大磁铁11、29、“水龙头在哭泣，请擦干他们的眼泪吧！”这句广告语告诉我们要节约水资源。
[判断题] *对(正确答案)错12、在研究蚯蚓的选择时，给蚯蚓选择的时间以（）比较合适。
[单选题] *A.1分钟B.5分钟或更长(正确答案)C.只要看到蚯蚓爬向哪边就可以停止了13、下列三幅图中的电磁铁是用相同规格的铁芯、导线、电池制作而成的，其中电磁铁磁性最强的是（）。
南师大能源院复试题库1、电动汽车系统可分为电力驱动系统、电源系统、（）系统三个子系统。
[单选题] *制动辅助(正确答案)底盘行驶2、手动维修开关是（） [单选题] *MSD(正确答案)MDSDMSDSM3、车辆高压动力电池有交流慢充和（）两种充电方式。
[单选题] *直流慢充直流快充(正确答案)交流快充4、电机控制器控制驱动电机实现车辆能量回收功能，将机械能转化为（） [单选题] *电能(正确答案)动能电势差能量5、MSD在外部短路时保险丝切断高压回路，需要手动断开高压时，（）先断开，然后再断开高压回路。
[单选题] *高压保险丝高压互锁(正确答案)低压保险丝低压互锁功能6、电池管理系统Battery Management System是连接（）和电动汽车的重要纽带。
[单选题] *驱动电机车载动力电池(正确答案)车载充电机DCDC7、手动维修开关在高压环境下维修车辆或应对突发事件时，可快速的分离（）的连接。
[单选题] *低压电路高压电路(正确答案)8、当车辆高压系统准备就绪，（）给DCDC发送启动使能信号，DCDC转换器启动工作。
[单选题] *整车控制器(正确答案)BMSMCUICM9、电动助力转向依靠一个（）V直流电机的扭矩来实现转向助力。
[单选题] *612(正确答案)243610、仪表上可显示车辆的（）、充电时间、充电电流、常见故障信息 [单选题] *续航里程(正确答案)单体电压单体温度11、组合仪表为CAN总线仪表，包括（）、功率表、液晶显示屏及报警指示灯及仪表按键五个部分。
[单选题] *转速表车速表(正确答案)12、电动车空调制冷：制冷依靠电机带动（）制冷，消耗动力电池的电能。
[单选题] *冷凝器散热器压缩机(正确答案)PTC加热器13、电动车空调制热：制热依靠（）进行加热，消耗动力电池的电能。
[单选题] *冷凝器散热器PTC加热器(正确答案)压缩机14、电动专用车电子水泵为（）状态 [单选题] *常开(正确答案)常闭15、制动系统的主要零部件有电动真空泵、真空罐、（）等 [单选题] *离合总泵真空助力器(正确答案)真空阀16、钳流表可测量交/直流电流、交/直流电压、电阻、通断、（） [单选题] *频率(正确答案)温度湿度电容17、FT700诊断仪在进行软件升级时，主机与电脑通过（）进行连接。
