应变式、压阻式、压电式传感器特性比较1．应变式传感器应变式传感器是把力的变化转换成电阻值的变化来进行测量的，应变片是由金属导体或半导体制成的电阻体，其阻值随力所产生的应变而变化。
应变效应是导体受机械变形时，其电阻值发生变化的现象。
2．压阻式传感器压阻式传感器的灵敏度比金属丝式应变片的灵敏度高，其精度好，而且响应频率好，工作可靠。
缺点是受温度影响较大，应进行温度补偿压阻效应是物质受外力作用发生变形时，其电阻率发生变化的现象。
3．压电式传感器压电式传感器的原理是基于某些晶体材料的压电效应，目前广泛使用的压电材料有石英和钛酸钡等，当这些晶体受压力作用发生机械变形时，在其相对的两个侧面上产生异性电荷，这种现象称为“压电效应”。
压电式压力传感器不能用作静态测量，一般用于测量脉动压力，不能测量静压力；压电传感器产生的信号很弱而输出阻抗很高，必须根据压电传感器的输出要求，将微弱的信号经过电压放大或电荷放大（一般是电荷放大），同时把高输出阻抗变换成低输出阻抗，此信号才能被示波器或其他二次仪表接受。
压电式传感器与压阻式传感器的区别及其优缺点前边的那个受电场的干扰，后边那个受温度的干扰，看你用在那个场合。
前者的原理是压电效应，后者原理是受力后的应变。
前者的缺点是电荷泄露，优点是结构简单，灵敏度和信噪比高。
后者的缺点是信噪比不高，而且结构比前者复杂，优点是便宜，耐用，频率响应好。
压阻式传感器是根据半导体材料的压阻效应在半导体材料的基片上经扩散电阻而制成的器件。
其基片可直接作为测量传感元件，扩散电阻在基片内接成电桥形式。
当基片受到外力作用而产生形变时，各电阻值将发生变化，电桥就会产生相应的不平衡输出。
用作压阻式传感器的基片（或称膜片）材料主要为硅片和锗片，硅片为敏感材料而制成的硅压阻传感器越来越受到人们的重视，尤其是以测量压力和速度的固态压阻式传感器应用最为普遍。
压电式传感器：基于压电效应的传感器。
是一种自发电式和机电转换式传感器。
压电式传感器测振动实验报告篇一：压电式传感器实验报告一、实验目的：了解压电传感器的测量振动的原理和方法。
二、基本原理：压电式传感器由惯性质量块和受压的压电片等组成。
（观察实验用压电加速度计结构）工作时传感器感受与试件相同频率的振动，质量块便有正比于加速度的交变力作用在晶片上，由于压电效应，压电晶片上产生正比于运动加速度的表面电荷。
三、需用器件与单元：振动台、压电传感器、检波、移相、低通滤波器模板、压电式传感器实验模板。
双踪示波器。
四、实验步骤：1、压电传感器装在振动台面上。
2、将低频振荡器信号接入到台面三源板振动源的激励源插孔。
3、将压电传感器输出两端插入到压电传感器实验模板两输入端，与传感器外壳相连的接线端接地，另一端接R1。
将压电传感器实验模板电路输出端Vo1，接R6。
将压电传感器实验模板电路输出端V02，接入低通滤波器输入端Vi，低通滤波器输出V0与示波器相连。
3、合上主控箱电源开关，调节低频振荡器的频率和幅度旋钮使振动台振动，观察示波器波形。
4、改变低频振荡器的频率，观察输出波形变化。
光纤式传感器测量振动实验一、实训目的：了解光纤传感器动态位移性能。
二、实训仪器：光纤位移传感器、光纤位移传感器实验模块、振动源、低频振荡器、通信接口（含上位机软件）。
三、相关原理：利用光纤位移传感器的位移特性和其较高的频率响应，用合适的测量电路即可测量振动。
四、实训内容与操作步骤1、光纤位移传感器安装如图所示，光纤探头对准振动平台的反射面，并避开振动平台中间孔。
2、根据“光纤传感器位移特性试验”的结果，找出线性段的中点，通过调节安装支架高度将光纤探头与振动台台面的距离调整在线性段中点（大致目测）。
3、参考“光纤传感器位移特性试验”的实验连线，Vo1与低通滤波器中的Vi 相接，低通输出Vo接到示波器。
4、将低频振荡器的幅度输出旋转到零，低频信号输入到振动模块中的低频输入。
5、将频率档选在6~10Hz左右，逐步增大输出幅度，注意不能使振动台面碰到传感器。
实验一 （1）金属箔式应变片——单臂电桥性能实验一、实验目的：了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。
二、基本原理：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为：εK R R =∆/式中R R /∆为电阻丝电阻的相对变化，K 为应变灵敏系数，l l /∆=ε为电阻丝长度相对变化，金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位的受力状态变化，电桥的作用是完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。
单臂电桥输出电压U O14/εEK =。
三、需用器件与单元：应变式传感器实验模块、应变式传感器、砝码、数显表、±15V 电源、±4V 电源、万用表（自备）。
四、实验步骤：1、根据图1-1应变式传感器已装于应变传感器模块上。
传感器中各应变片已接入模块的左上方的R 1、R2、R3、R 4。
加热丝也接于模块上，可用万用表进行测量判别，R 1= R 2= R 3= R 4=350Ω，加热丝阻值为50Ω左右。
2、接入模块电源±15V （从主控箱引入），检查无误后，合上主控箱电源开关，将实验模块调节增益电位器Rw 3顺时针调节大致到中间位置，再进行差动放大器调零，方法为将差放的正、负输入端与地短接，输出端与主控箱面板上的数显表电压输入端Vi 相连，调节实验模块上调零电位器Rw 4，使数显表显示为零（数显表的切换开关打到2V 档）。
关闭主控箱电源。
图1-1 应变式传感器安装示意图3、将应变式传感器的其中一个应变片R 1（即模块左上方的R 1）接入电桥作为一个桥臂与R 5、R 6、R 7接成直流电桥（R 5、R 6、R 7模块内已连接好），接好电桥调零电位器Rw 1，接上桥路电源±4V （从主控箱引入）如图1-2所示。
检查接线无误后，合上主控箱电源开关。
调节Rw 1，使数显表显示为零。
压电式传感器实验报告压电式传感器实验报告引言压电式传感器是一种常见的传感器类型，利用压电效应来测量物理量。
本实验旨在通过实际操作和数据分析，探索压电式传感器的工作原理和应用。
实验目的1. 了解压电效应的基本原理；2. 掌握压电式传感器的工作原理；3. 学习使用实验仪器和测量设备；4. 分析压电式传感器在不同应用场景下的特点和限制。
实验器材与方法1. 实验器材：压电式传感器、信号放大器、示波器、电源等；2. 实验方法：将压电式传感器与信号放大器和示波器连接，通过施加外力或改变环境条件，观察传感器输出信号的变化。
实验过程与结果1. 实验一：压力测量将压电式传感器连接到信号放大器和示波器，施加不同的压力到传感器上，并记录示波器上的输出信号。
结果显示，当施加压力时，传感器输出的电压信号随之增加，表明压电式传感器能够准确测量外部压力。
2. 实验二：温度测量将压电式传感器暴露在不同温度环境下，记录示波器上的输出信号。
结果显示，传感器输出的电压信号随温度的升高而增加，说明压电式传感器对温度变化敏感，并可用于温度测量。
3. 实验三：振动测量将压电式传感器固定在振动源上，记录示波器上的输出信号。
结果显示，传感器输出的电压信号随振动频率和振幅的变化而变化，表明压电式传感器能够测量振动的特征。
讨论与分析1. 压电效应是压电式传感器工作的基础，其原理是施加压力或改变温度会使压电材料产生电荷分离和极化，进而产生电压信号。
2. 压电式传感器的优点包括高灵敏度、快速响应和广泛的应用领域。
然而，它也存在一些限制，如温度和湿度对传感器性能的影响，以及易受机械冲击和振动的干扰。
3. 在实际应用中，压电式传感器可用于压力、温度、振动等物理量的测量，如工业自动化、医疗设备、环境监测等领域。
结论通过本实验，我们深入了解了压电式传感器的工作原理和应用。
压电式传感器具有广泛的应用前景，但在实际使用中需要考虑其特点和限制。
通过进一步的研究和改进，可以提高压电式传感器的性能和可靠性，推动其在各个领域的应用。
压电式传感器实验报告传感器实验报告某某大学?综合性、设计性实验报告实验项目名称所属课程名称传感器工程实践实验日期班级学号姓名成绩1电气与信息工程学院实验室2345篇二：东南大学传感器实验报告传感器第一次实验试验一金属箔式应变片——单臂电桥性能实验一．实验目的了解金属箔式应变片的应变效应及单臂电桥工作原理和性能。
二．基本原理电阻丝在外力作用下发生机械形变时，其电阻值发生变化，这就是电阻应变效应。
金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它反映被测部位受力状态的变化。
电桥的作用是完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。
单臂电桥输出电压Uo1?EK?/4，其中K为应变灵敏系数，L/L为电阻丝长度相对变化。
三．实验器材主机箱、应变传感器实验模板、托盘、砝码、万用表、导线等。
四．实验步骤1. 根据接线示意图安装接线。
2. 放大器输出调零。
3. 电桥调零。
4. 应变片单臂电桥实验。
测得数据如下：实验曲线如下所示：分析：由图可以看出，输出电压与加载的重量成线性关系，由于一开始调零不好，致使曲线没有经过原点，往上偏离了一段距离。
5. 根据表中数据计算系统的灵敏度S??U/?W（?U为输出电压变化量，?W为重量变化量）和非线性误差m/yFS?100%，式中?m为输出值（多次测量时为平均值）与拟合直线的最大偏差；yFS为满量程输出平均值，此处为140g。
?U=30mv，?W=140g，0 所以S?30/140.2m1v43gm=1.9768g，yFS=140g，40100% 所以??1.9768/16. 利用虚拟仪器进行测量。
1.五．思考题单臂电桥工作时，作为桥臂电阻的应变片应选用：（1）正（受拉）应变片；（2）负（受压）应变片；（3）正、负应变片均可以。
答：应变片受拉，所以选（1）正应变片。
实验二金属箔片应变片——板桥性能实验一、实验目的比较半桥与单臂电桥的不同性能、了解其特点二．基本原理不同受力方向的两只应变片接入电桥作为邻边，电桥暑促灵敏度提高，非线性得到改善。
实验压电式传感器实验实验项目编码：实验项目时数：2实验项目类型：综合性（）设计性（）验证性（√）一、实验目的本实验的主要目的是了压电式传感器的结构特点；熟悉压电传感器的工作原理；掌握压电传感器进行振动和加速度测量的方法。
二、实验内容及基本原理（一）实验内容1．压电传感器进行振动和加速度测量的方法（二）实验原理压电式传感器是一和典型的发电型传感器，其传感元件是压电材料，它以压电材料的压电效应为转换机理实现力到电量的转换。
压电式传感器可以对各种动态力、机械冲击和振动进行测量，在声学、医学、力学、导航方面都得到广泛的应用。
1．压电效应：具有压电效应的材料称为压电材料，常见的压电材料有两类压电单晶体，如石英、酒石酸钾钠等；人工多晶体压电陶瓷，如钛酸钡、锆钛酸铅等。
压电材料受到外力作用时，在发生变形的同时内部产生极化现象，它表面会产生符号相反的电荷。
当外力去掉时，又重新回复到原不带电状态，当作用力的方向改变后电荷的极性也随之改变，如图1 (a) 、(b) 、(c)所示。
这种现象称为压电效应。
(a) (b) (c)图1 压电效应2．压电晶片及其等效电路多晶体压电陶瓷的灵敏度比压电单晶体要高很多，压电传感器的压电元件是在两个工作面上蒸镀有金属膜的压电晶片，金属膜构成两个电极，如图2(a)所示。
当压电晶片受到力的作用时，便有电荷聚集在两极上，一面为正电荷，一面为等量的负电荷。
这种情况和电容器十分相似，所不同的是晶片表面上的电荷会随着时间的推移逐渐漏掉，因为压电晶片材料的绝缘电阻(也称漏电阻)虽然很大，但毕竟不是无穷大，从信号变换角度来看，压电元件相当于一个电荷发生器。
从结构上看，它又是一个电容器。
因此通常将压电元件等效为一个电荷源与电容相并联的电路如2(b)所示。
其中ea=Q/Ca 。
式中，ea为压电晶片受力后所呈现的电压，也称为极板上的开路电压；Q为压电晶片表面上的电荷；Ca为压电晶片的电容。
实际的压电传感器中，往往用两片或两片以上的压电晶片进行并联或串联。
压电式传感器测量振动实验一、实验目的：1、了解压电式传感器结构及其特点；2、了解压电式传感器测量电路的组成方式和测量振动的方法。
二、基本原理：压电式传感器是一和典型的发电型传感器，其传感元件是压电材料，它以压电材料的压电效应为转换机理实现力到电量的转换。
压电式传感器可以对各种动态力、机械冲击和振动进行测量，在声学、医学、力学、导航方面都得到广泛的应用。
1、压电效应：一些离子型晶体的电介质（如石英、酒石酸钾钠、钛酸钡等）不仅在电场力作用下，而且在机械力作用下，都会产生极化现象。
即：在这些电介质的一定方向上施加机械力而产生变形时，就会引起它内部正负电荷中心相对转移而产生电的极化，从而导致其两个相对表面（极化面）上出现符号相反的束缚电荷，且其电位移D（在MKS 单位制中即电荷密度σ）与外应力张量T 成正比。
当外力消失，又恢复不带电原状；当外力变向，电荷极性随之而变。
这种现象称为正压电效应，或简称压电效应。
具有压电效应的材料称为压电材料，常见的压电材料有两类压电单晶体，如石英、酒石酸钾钠等；人工多晶体压电陶瓷，如钛酸钡、锆钛酸铅等。
压电传感器中主要使用的压电材料包括有石英、酒石酸钾钠和磷酸二氢胺。
其中石英（二氧化硅）是一种天然晶体，压电效应就是在这种晶体中发现的，在一定的温度范围之内，压电性质一直存在，但温度超过这个范围之后，压电性质完全消失（这个高温就是所谓的“居里点”）。
由于随着应力的变化电场变化微小（也就说压电系数比较低），所以石英逐渐被其他的压电晶体所替代。
而酒石酸钾钠具有很大的压电灵敏度和压电系数，但是它只能在室温和湿度比较低的环境下才能够应用。
磷酸二氢胺属于人造晶体，能够承受高温和相当高的湿度，所以已经得到了广泛的应用。
现在压电效应也应用在多晶体上，比如现在的压电陶瓷，包括钛酸钡压电陶瓷、PZT、铌酸盐系压电陶瓷、铌镁酸铅压电陶瓷等等。
2、压电式加速度传感器图4-1 是本实验仪上所有的压电式加速度传感器的结构图。
电子血压计采用的传感器技术与性能比较分析一、引言随着现代医疗技术的不断发展，电子血压计已经成为临床上测量血压的主要工具之一。
电子血压计通过传感器技术能够快速、准确地获取血压数据，为医生诊断疾病提供重要参考。
本文将就电子血压计采用的传感器技术与性能展开比较分析，以揭示各种传感器技术的优缺点，从而为消费者选择合适的产品提供帮助。
二、压力传感器压力传感器是电子血压计中最重要的传感器之一，它通过测量被测物体的压力变化来确定血压值。
目前主要的压力传感器技术有：1. 振膜式传感器振膜式传感器通过血压袖带上的振膜感应被测对象的脉搏压力，常用于手持式电子血压计中。
其优点是结构简单、响应速度快，但精度相对较低。
2. 压电式传感器压电式传感器是一种利用压电效应测量压力的传感器技术，具有较高的精度和稳定性，在一些高端电子血压计中得到应用。
然而，价格相对较高。
三、测量算法除了传感器技术，电子血压计的测量算法也对性能起到重要影响。
目前常见的测量算法有：1. 振动测量法振动测量法通过测量血液流经动脉时产生的振动来计算血压值，其优点是无需充气，测量速度快。
但在某些情况下精度可能不高。
2. 充气式测量法充气式测量法是传统的血压测量方法，在电子血压计中得到了发展。
通过对袖带内气压的调节来测量血压值，精度高但测量时间较长。
四、应用领域比较不同的传感器技术和测量算法适用于不同的应用领域。
振膜式传感器适用于便携式血压计，而压电式传感器适用于专业医疗设备。
振动测量法适用于快速便捷的血压测量，充气式测量法适用于对精度要求较高的场合。
五、总结通过本文对电子血压计采用的传感器技术与性能的比较分析，可以看出不同的传感器技术和测量算法各有优劣，应根据实际需求选择合适的电子血压计产品。
希望本文能够为消费者在购买电子血压计时提供一定的参考依据。
以上就是关于电子血压计采用的传感器技术与性能比较分析的相关内容，希望对您有所帮助。

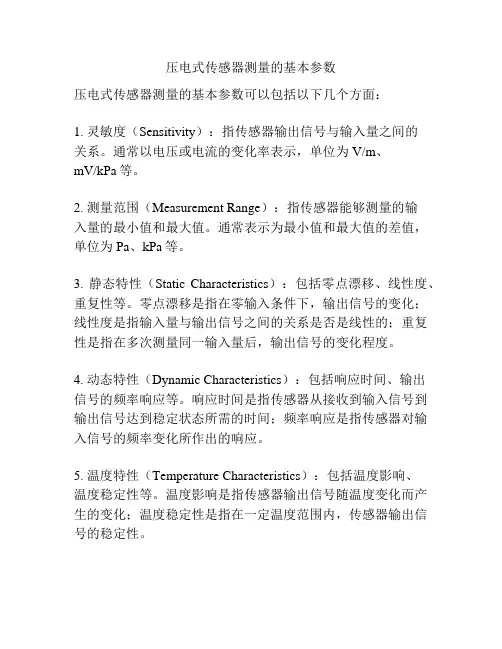

压电式传感器测量的基本参数
压电式传感器测量的基本参数可以包括以下几个方面：
1. 灵敏度（Sensitivity）：指传感器输出信号与输入量之间的
关系。
通常以电压或电流的变化率表示，单位为V/m、
mV/kPa等。
2. 测量范围（Measurement Range）：指传感器能够测量的输
入量的最小值和最大值。
通常表示为最小值和最大值的差值，单位为Pa、kPa等。
3. 静态特性（Static Characteristics）：包括零点漂移、线性度、重复性等。
零点漂移是指在零输入条件下，输出信号的变化；线性度是指输入量与输出信号之间的关系是否是线性的；重复性是指在多次测量同一输入量后，输出信号的变化程度。
4. 动态特性（Dynamic Characteristics）：包括响应时间、输出
信号的频率响应等。
响应时间是指传感器从接收到输入信号到输出信号达到稳定状态所需的时间；频率响应是指传感器对输入信号的频率变化所作出的响应。
5. 温度特性（Temperature Characteristics）：包括温度影响、
温度稳定性等。
温度影响是指传感器输出信号随温度变化而产生的变化；温度稳定性是指在一定温度范围内，传感器输出信号的稳定性。
以上是压电式传感器测量的基本参数，实际应用中还可以根据具体需求添加其他参数。
