锅 炉 型 号

  • 格式：doc
  • 大小：325.50 KB
  • 文档页数：15

在日常监察工作中，经常会碰到锅炉的检查，也曾经被各种各样的型号弄得头晕脑涨的，为此特地在网上搜集了些锅炉的资料，供大家分享：目前市面上的工业锅炉分为三大类；蒸汽锅炉、热水锅炉、有机热载体炉。

一、蒸汽锅炉型号由三部分组成，各部分之间由短横线相连注释：1—锅炉型式 2—燃烧方式 3—额定蒸发量（t/h）4—额定蒸汽压力 5—过热蒸汽温度 6—燃料种类二、热水锅炉型号由三部分组成，各部分之间由短横线相连注释：1—锅炉型式 2—燃烧方式 3—额定热功率（MW）4—允许工作压力（MPa） 5—出/进水水温 6—燃料种类其中锅炉形式的代号其中燃烧方式的代号其中燃烧种类的代号（一）其中燃烧种类代号（二）三、有机热载体炉分为液相炉和气相炉，型号由二部分组成，各部分之间由短横线相连注释：1—炉型号代号 2—燃烧设备代号 3—炉体安置型式代号4—额定热功率（KW） 5—燃料代号其中炉型号代号其中燃烧设备代号其中炉体安置型式代号锅炉型号和参数:工业锅炉产品共分三大类：蒸汽锅炉、热水锅炉、有机热载体炉1、蒸汽锅炉产品型号由三部分组成，各部分之间用短横线相连，即:△△△××－××／×××－××1234561——锅炉形式 2——燃烧方式 3——额定蒸发量（t/h） 4——额定蒸汽压力 5——过热蒸汽温度（饱和蒸汽不标） 6——燃料种类2、热水锅炉产品型号由三部分组成，各部分之间用短横线相连，即：△△△××－××／×××－××1234561——锅炉形式 2——燃烧方式 3——额定热功率（MW） 4——允许工作压力（热水）Mpa 5——出水温度/进水温度℃ 6——燃料种类锅炉形式代号燃烧方式代号燃料种类代号3、有机热载体炉分液相炉和气相炉两类，有机热载体炉产品型号由二部分组成，二部分之间用短横线相连，即：△△△－△△123451——炉类型代号 2——燃烧设备代号 3——炉体安置型式代号 4——额定热功率：KW 5——燃料代号炉类型代号燃烧设备代号炉体安置型式代号燃料代号锅炉常用英文词汇如下:水管锅炉 water tube boiler自然循环锅炉 netural circulation boiler强制循环锅炉 forced circulation boiler直流锅炉 once-through boiler废热锅炉 waster heat boiler乏气锅炉 exhaust gas boiler正压锅炉 supercharged boiler燃煤锅炉 coal fired boiler重油锅炉 heavy oil boiler燃气锅炉 gas fired boiler混烧锅炉 multi-fuel fired boiler超临界压力锅炉 supercritical pressure boiler 亚临界压力锅炉 subcritical pressure boiler 汽包锅炉 drum boiler辐射式锅炉 radiant boiler室内锅炉 indoor boiler露天锅炉 outdoor boiler辅助锅炉 auxiliary boilerFURNACE 炉膛BURNNER 燃烧器SH ；SUPERHEATER 过热器RH ；REHEATER 再热器PLATEN SUPERHEATER 屏过PENDANT 悬吊管WATERWALL 水冷壁DOWM COMER 下降管HEADER 联箱、母管STEAM DRUM 汽包ATTEMPERATOR 减温器SPRAY 喷水ECONOMIZER 省煤器AIR PREHEATER 空预器ELECTROSTATIC PRECIPITATOR 静电除尘器INDUCED DRAFT FAN 引风机FORCED DRAFT FAN 送风机PRIMARY AIR FAN 一次风机SECONDARY AIR 二次风SEAL AIR FAN 密封风机PULVERIZER 磨煤机COAL FEEDER 给煤机IGNITOR 点火器，油枪INITIATE 启动、引燃、激发、触发CLEAN 清扫ISOLATION 隔离；绝缘LIGHT OIL 轻油CHIMNEY；STACK 烟囱COMBUSTION 燃烧FLUE GAS 烟气WATER 水STEAM 蒸汽SOOT BLOWER 吹灰器CRUSHER 破碎机SAFETY VALVE 安全阀PURGE 吹扫BOILER EFFLUENT STORAGE POOL 锅炉废水池SPARK 火花，点火花DRAIN & VENT 疏水和排气ASH—HOPPER 灰斗COAL BANKER 煤仓STONE COAL 无烟煤GAS COAL 烟煤UNLOADER 卸煤机STACKER RECLAIMER 堆取料机CONVEYOR 皮带机MMMC＝MILLIMETER MERCURY ；MMH2O 毫米汞柱；毫米水柱ALARM LIMITS 报警限制PRESSURE DIFFERENCE 压差LFO .DISCH .PRESS 轻油出口压力AUX .ST SPLY FOR ATOMIZ辅助蒸汽供雾化蒸汽AIR SVCE SUPPLY 服务空气SEAL AIR FAN PRESS 密封风机压力MAINTAINED IGNITORS PULVERIZER A 磨煤机A油枪操作LIGHT OIL SEL GRP 1 第一组轻油枪选择STOP IGNITORS GRP 1 第一组油枪停止PULVERIZER SELECTION A 磨煤机A选择FEEDER LOCAL SELECT 给煤机就地控制选择FEEDER REMOTE SELECT 给煤机遥控选择PULVERIZER M/A SELECT磨煤机手/自动选择PULVERIZER INERT MODE SELECT 磨煤机惰性方式选择PULVERIZER NORMAL MODE SELECT 磨煤机正常方式选择LUB OIL PUMP 润滑油泵START IGNITOR GRP 1 第一组油枪点火STOP/START SEQUENCE PULVERIZER A 磨煤机A程序停止/启动STOP/START PULVERIZER 磨煤机停止/启动STOP/START IGNITORS 油枪停止/启动STOP/START FEEDER 给煤机停止/启动STOP/START MILL 磨组停止/启动STOP/START PA FLOW 一次风停止/启动OPEN/CLOSE SWING VLVS 摆阀开/关PULVERIZER EMERGENCE TRIP 磨煤机紧急跳闸BOILER TRIP RESET 锅炉跳闸复位ALL AIR HTRS RUNNING 各空预器运行EITHER ID FAN RUNNING 任一吸风机运行EITHER FAN RUNNING 任一风机运行BOILER AIR REQUIRED 锅炉风量需求（>30%）ALL PULV GRP SHUTDOWN 所有磨组停运OPERATE MODE SELECT 运行方式选择MANUAL MODE 手动方式TURBINE FOLLOW MODE 机跟随方式BOILER FOLLOW MODE 炉跟随方式COORDINATE MODE 协调方式SLIDING PRESS MODE 滑压运行方式DECR/INCR PRESS AT FIX LOAD 固定负荷方式增减压力SECONDARY SH INLET TEMP 二级过热器进口温度SEC SH OUT STEAM TEM二级过热器出口蒸汽温度MAIN STEAM TEMP/PRESSURE/FLOW 主汽温度/压力/流量FEED WATER FLOW 给水流量ACTUAL MEGAWATT 有功THROTTLE PRESS 节流压力TURB FIRST STAGE PRESS汽机第一级(调节级)压力PRI AIR DUCT PRESS 一次风管压力SEC AIR DUCT PRESS 二次风管压力PRI/SEC AIR FLOW MILL A A磨组一次/二次风流量FURNACE PRESS 炉膛压力SH/RH SPRAY CONTROL VLVS SELECT 过热器/再热器减温水控制阀选择PLATEN SPARY CONTROL VLVS SIDE A 屏过减温水A侧控制阀SEC SH SPARY CONT VLVS SIDE A 二级过热器减温水A侧控制阀SH/RH SPARY WATER STOP VLVS 过热器/再热器减温水截止阀MAIN STEAM STOP VLV 主蒸汽截止阀SH STEAM ELECTR VLV 过热器电磁阀AIR DRAFT SEQUENCE 风机程序控制（顺控）TRANSPORT AIR SEQUENCE 风量程序控制（顺控）PRIMARY AIR SEQUENCE 一次风控制AIR HEATER A MOTER 空预器马达AAIR HEATER MOTOR LEAD 空预器马达选择AIR HEATER LOC/REM SELECT 空预器就地/遥控选择SCANNER BLOWERS 火检吹扫器INDUCED&FORCED DRAFTS 吸送风机SPEED CHANGE (NOT) PERMISSIVE 速度切换（不）允许MILL A GROUP MASTER A 磨组主控器PRI AIR FLOW MILL A CONT DAMPER 磨组一次风控制挡板MILL A OUT TEMP CONT DAMPER A磨组出口温度控制挡板BOIL MILL A GR1 WDBOX PR炉A磨组第一组风箱压力BOIL MILL A BNR MET TEMP炉A磨组喷燃器金属温度MILL A LOAD A磨组负荷SEC AIR FLOW MILL A CONT DAMPER A磨组二次风流量控制挡板TWIN FLOW AIR HTR A CONT VLV 双流式空预器控制阀PRI AIR FAN A CONT DAMPER A侧一次风机控制挡板FD FAN/ID FAN A CONT DAMPER A送/吸风机控制挡板FD FAN A FLOW A送风机流量O2 IN THE FUEL GAS 烟气含氧量FUEL GAS ID FAN A OUTLET PRESS A吸风机出口压力PRI AIR FAN A OUTLET PRESS A一次风机出口压力AIR HTR A SEC AIR OUT TEM空预器A二次风出口温度MANUAL LOAD SET/RATE 手动负荷设定/负荷率MIN MAX LOAD（LIMITS）最大最小负荷（限制）MANUAL THROTTEL PRESS SET POINT 手动节流压力设定值BOILER MASTER 锅炉主控器TURBINE MASTER 汽机主控器SH STEAM TEMP SET POINT 过热温度设定点SH STEAM FINAL TEMP 过热汽出口温度锅炉有多种分类方法，主要的分类方法有：2.1 按用途分类：发电锅炉：是指用于火力发电的锅炉。

合集下载

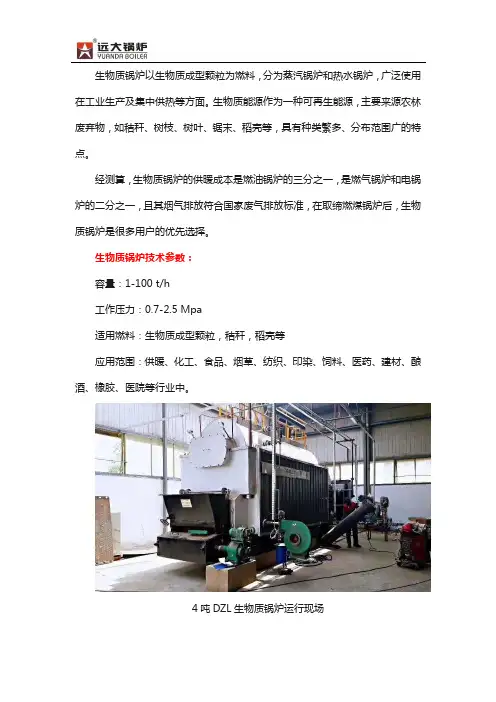

生物质锅炉型号、参数、价格

生物质锅炉型号、参数、价格

生物质锅炉以生物质成型颗粒为燃料，分为蒸汽锅炉和热水锅炉，广泛使用在工业生产及集中供热等方面。

生物质能源作为一种可再生能源，主要来源农林废弃物，如秸秆、树枝、树叶、锯末、稻壳等，具有种类繁多、分布范围广的特点。

经测算，生物质锅炉的供暖成本是燃油锅炉的三分之一，是燃气锅炉和电锅炉的二分之一，且其烟气排放符合国家废气排放标准，在取缔燃煤锅炉后，生物质锅炉是很多用户的优先选择。

生物质锅炉技术参数：容量：1-100 t/h工作压力：0.7-2.5 Mpa适用燃料：生物质成型颗粒，秸秆，稻壳等应用范围：供暖、化工、食品、烟草、纺织、印染、饲料、医药、建材、酿酒、橡胶、医院等行业中。

4吨DZL生物质锅炉运行现场根据锅炉结构，生物质锅炉有SZL、DZL、DZH三个系列，下面分别介绍：一、SZL系列生物质锅炉SZL系列生物质蒸汽（热水）锅炉，是由双锅筒组成的链条炉排水管锅炉。

自动化水平高，运行安全稳定，烟尘排放符合环保标准。

据运行现场实测，实际蒸发量高于额定蒸发量，可超负荷运行，且工况良好。

二、DZL系列生物质锅炉DZL系列生物质蒸汽（热水）锅炉，为单锅筒纵置式链条炉排锅炉，热效率高于行业数据，能效实测高达86.2%，快装、组装、半组装出厂，运输、安装周期及费用减少30%以上。

三、DZH系列生物质锅炉DZH系列生物质蒸汽（热水）锅炉，是卧式三回程水火管活动炉排锅炉，也就是我们平时说的手烧炉，燃用中质烟煤。

锅炉本体为单锅筒纵向布置，锅筒内布置螺纹烟火管组成对流受热面，锅筒与两侧水冷壁组成炉膛辐射受热面，燃烧设备采用活动炉排；整体快装形式出厂。

生物质锅炉价格是很多企业关注的问题，俗话说一分价钱一分货，质量过硬的锅炉不但能节省生产时间、成本，还能提高生产效率。

其价格包括锅炉本体价格、辅机设备价格、安装运输价格等，不能一概而论，可以让锅炉厂家结合您实际需求推荐一下。

远大锅炉，专业生物质锅炉生产厂家，1956年建厂，64年历史老厂，专注只做锅炉，拥有丰富的生产经验、先进的技术支持、专业的售后服务团队，为广大用户提供安全、节能、环保、高效的锅炉产品。

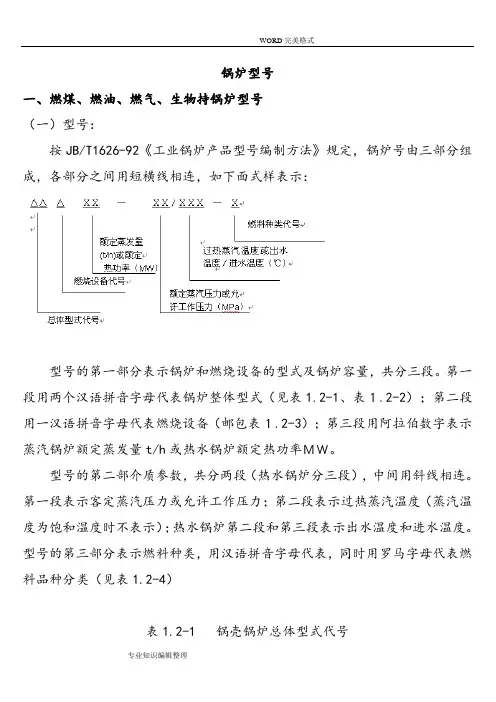

锅炉型号和命名规则

锅炉型号和命名规则

锅炉型号一、燃煤、燃油、燃气、生物持锅炉型号（一）型号：按JB/T1626-92《工业锅炉产品型号编制方法》规定，锅炉号由三部分组成，各部分之间用短横线相连，如下面式样表示：型号的第一部分表示锅炉和燃烧设备的型式及锅炉容量，共分三段。

第一段用两个汉语拼音字母代表锅炉整体型式（见表1.2-1、表１.2-2）；第二段用一汉语拼音字母代表燃烧设备（邮包表１.2-3）；第三段用阿拉伯数字表示蒸汽锅炉额定蒸发量t/h或热水锅炉额定热功率ＭＷ。

型号的第二部介质参数，共分两段（热水锅炉分三段），中间用斜线相连。

第一段表示客定蒸汽压力或允许工作压力；第二段表示过热蒸汽温度（蒸汽温度为饱和温度时不表示）；热水锅炉第二段和第三段表示出水温度和进水温度。

型号的第三部分表示燃料种类，用汉语拼音字母代表，同时用罗马字母代表燃料品种分类（见表1.2-4）表1.2-1 锅壳锅炉总体型式代号注：卧式水火管快装锅炉总体型式代号为DN,表1.2-2 水管锅炉总体型式代号表1.2-3 燃烧设备代号注：煤粉炉和燃油燃气锅炉属室燃炉，烯烧设备代号为S。

表1.2-4 燃料品种代号注：①小型燃油燃气锅炉一般适用多种燃料，故燃料代号通常均写成Ｙ或Ｑ②在锅炉型号表示方法中，对常压热水锅炉，只须在型式代号之前加上常压代号Ｃ，并取消允许工作压力，其他表示方法不变。

（二）型号举例（见表1.2-5）表1.2-5 型号举例对于国外进口的锅炉，各国型号不一样，没有统一规定，可根据其产品样本、图纸资料、产品质量证明书等识别。

二、电站锅炉型号②电站锅炉型号表示汉及其说明电站锅炉型号由三部分组成，各部之间用短横线相连。

详见下面电站锅炉型号表示法及其说明：第一部分 第二部分 第三部分第一部分：制造工厂代号，用两个汉语拼音表示。

如上海锅炉厂为SG 。

第二部分：锅炉基本参数，前面数字表示蒸发量（t/h ），后面数字表示出口蒸汽压力（工作压力）。

第三部分：锅炉设计顺序号，如：DG-120/39-1，表示东方锅炉厂制造，蒸发量为120t/h ，过热蒸汽压力为3.82Mpa （39kgf/cm2）的锅炉，第一次设计。

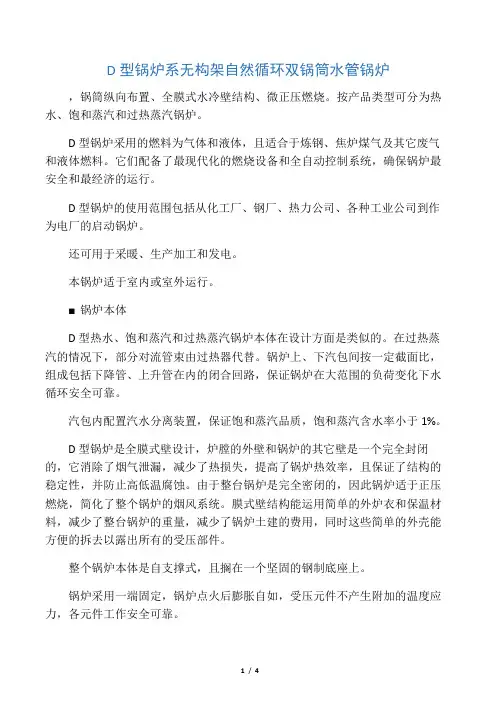

D型锅炉系无构架自然循环双锅筒水管锅炉

D型锅炉系无构架自然循环双锅筒水管锅炉

D型锅炉系无构架自然循环双锅筒水管锅炉，锅筒纵向布置、全膜式水冷壁结构、微正压燃烧。

按产品类型可分为热水、饱和蒸汽和过热蒸汽锅炉。

D型锅炉采用的燃料为气体和液体，且适合于炼钢、焦炉煤气及其它废气和液体燃料。

它们配备了最现代化的燃烧设备和全自动控制系统，确保锅炉最安全和最经济的运行。

D型锅炉的使用范围包括从化工厂、钢厂、热力公司、各种工业公司到作为电厂的启动锅炉。

还可用于采暖、生产加工和发电。

本锅炉适于室内或室外运行。

■锅炉本体D型热水、饱和蒸汽和过热蒸汽锅炉本体在设计方面是类似的。

在过热蒸汽的情况下，部分对流管束由过热器代替。

锅炉上、下汽包间按一定截面比，组成包括下降管、上升管在内的闭合回路，保证锅炉在大范围的负荷变化下水循环安全可靠。

汽包内配置汽水分离装置，保证饱和蒸汽品质，饱和蒸汽含水率小于1%。

D型锅炉是全膜式壁设计，炉膛的外壁和锅炉的其它壁是一个完全封闭的，它消除了烟气泄漏，减少了热损失，提高了锅炉热效率，且保证了结构的稳定性，并防止高低温腐蚀。

由于整台锅炉是完全密闭的，因此锅炉适于正压燃烧，简化了整个锅炉的烟风系统。

膜式壁结构能运用简单的外炉衣和保温材料，减少了整台锅炉的重量，减少了锅炉土建的费用，同时这些简单的外壳能方便的拆去以露出所有的受压部件。

整个锅炉本体是自支撑式，且搁在一个坚固的钢制底座上。

锅炉采用一端固定，锅炉点火后膨胀自如，受压元件不产生附加的温度应力，各元件工作安全可靠。

■过热器根据蒸汽温度的高低，过热器分为单级和两级布置，过热蒸汽的温度通过布置在下游或两级之间的减温器来保持恒定。

过热器辐射特性和对流特性都很强，在负荷变化时，过热蒸汽温度的变化率较小。

过热器水平安装在炉膛后部第二回程的转弯烟室内。

因为过热器管子的水平安装，可以完全疏水，能加快冷态条件下启动速度。

过热器的每一根管子可以分别替换。

过热器集箱不接触到烟气，由于它们的垂直布置，可以完全疏水和通风。

■尾部受热面为提高锅炉热效率，在锅炉本体尾部通常布置钢管式省煤器或钢制鳍片管省煤器。

锅炉型号代号的意义解释

锅炉型号代号的意义解释

锅炉型号代号的意义解释工业锅炉分为四大类；蒸汽锅炉、热水锅炉、汽水两用型、有机热载体导热油炉。

蒸汽锅炉按燃烧介质的不同分为燃煤蒸汽锅炉，燃油蒸汽锅炉，电加热蒸汽锅炉及其它；热水锅炉按燃烧介质分为燃煤热水锅炉，燃油热水锅炉，电热水锅炉及其它。

一、蒸汽锅炉型号解释：三部分组成，之间由横线相连注释：1—锅炉型式；2—燃烧方式；3—额定蒸发量（t/h）；4—额定蒸汽压力；5—过热蒸汽温度；6—燃料种类举例。

DZL4-1.25-193-AII代表卧式快装燃煤蒸汽锅炉，DZ代表锅炉型式-单筒纵置式，L代表机械链条炉排，其额定蒸发量4t/h,额定工作压力1.25Mpa,饱和蒸汽温度193℃，A||代表二类烟煤为燃烧介质。

二、热水锅炉型号解释：三部分组成，之间由短横线相连注释：1—锅炉型式；2—燃烧方式；3—额定热功率（MW）；4—允许工作压力；5—出/进水水温；6—燃料种类。

举例CLSG0.7-95/70-AII代表立式常压燃煤热水锅炉，C代表常压，LS代表锅炉型式-立式水管型，G代表固定炉排，其额定功率是0.7Mw,出进水温度分别是95-70℃，AII代表燃烧介质是||类烟煤。

三、有机热载体炉型号解释：三部分组成，之间由短横线相连注释：1—炉型号代号；2—燃烧设备代号；3—炉体安置型式代号；4—额定热功率（KW）；5—燃料代号。

举例YGL-1400代表立式有机热载体导热油炉其功率是1400Kw/h(相当于120x104Kcal/h,也叫120万大卡每小时)。

[炉型号代号分为液相炉（Y）、气相炉（Q）。

燃烧设备代号分为油燃烧器（Y）、气燃烧器（Q）、链条L及其它G。

四、锅炉型式代号五、锅炉燃烧方式代号六、锅炉燃烧种类代号燃烧种类代号（一）燃烧种类代号（二）比如：LSG0.5-0.4-170-AII含义是立式水管燃煤蒸汽锅炉，炉排固定，每小时蒸发量0.5T，额定蒸汽压力0.4Mpa,额定蒸汽温度170℃，燃烧介质二类烟煤。
