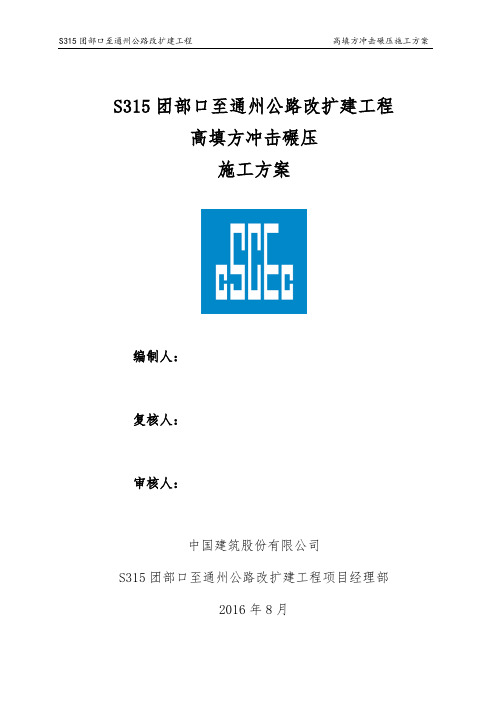

S315团部口至通州公路改扩建工程高填方冲击碾压施工方案S315团部口至通州公路改扩建工程高填方冲击碾压施工方案编制人：复核人：审核人：中国建筑股份有限公司S315团部口至通州公路改扩建工程项目经理部2016年8月目录1.编制原则及依据 (1)1.1、编制原则 (1)1.2编制依据 (1)2.工程概况 (1)2.1项目简介 (1)2.2高填方冲击碾压工程概况 (2)3.施工组织及部署 (2)3.1施工总体目标 (2)3.2施工部署 (2)4.施工工艺 (4)4.1总体施工方案 (4)4.2冲击碾压试验 (5)4.3、冲击碾压施工 (12)5.工期保证体系及保证措施 (15)5.1、工期要求 (15)5.2、工期保证体系及保证方案 (15)5.3、工期保证措施 (17)6.工程质量管理体系及保证措施 (20)6.1、质量目标 (20)6.2、质量保证体系 (20)6.3、工程质量保证措施 (21)6.4、组织保证措施 (21)6.5、思想教育保证措施 (21)6.6、技术管理保证措施 (22)6.7、施工保证措施 (22)7.安全保证体系及保证措施 (23)7.1、安全目标 (23)7.2、安全保证体系 (23)7.3、安全保证措施 (24)7.4、工程安全措施 (27)7.5文明施工现场管理措施 (28)7.6、安全应急预案 (28)8.文明施工、环境保护措施 (32)8.1、文明施工、环境保护目标 (32)8.2、成立文明、环境保护施工领导小组 (32)8.3、加强检查与监控 (32)8.4、文明施工措施 (33)9.夜间施工 (33)9.1、夜间施工安排 (33)9.2、夜间防扰民施工 (34)9.3、夜间照明 (35)9.4、夜间施工注意事项 (35)1.编制原则及依据1.1、编制原则1、在充分理解设计图纸的基础上，采用先进、合理、经济、可行的施工方案。
2、实现施工全过程对环境的破坏最小、占用场地最小，并有周密的环境保护措施。
砼道面、停机坪、服务车道冲击碾压施工方案飞行区地基处理与土石方工程于2008年5月开工建设，2009年底土石方填筑基本完成。
对填筑体的自然沉降时间预计为两个雨季，2008年、2009年昆明地区干旱，降水量较少。
飞行区变形监测结果显示，目前填筑体沉降部分尚未稳定，且在短时降雨后的沉降仍然加剧。
为了进一步排除挖方区可能存在的岩溶等不良地质现象隐患、加速填方区沉降速率、改善土基面层级配并提高稳定性、找平土基顶面高程，以确保道面施工条件及道面工程质量，根据指挥部要求，砼道面、停机坪、服务车道采用冲击碾压。
主要工程量表一、冲击碾压施工原理冲击碾压是较为新型的碾压工艺，主要由冲击压路机来完成碾压、夯实。
冲击压路机是用三边形或五边形轮子来产生集中的冲击能量达到压实土石填料的目的，它可由配套的重型工业拖车在前方牵引，也可以自行。
下图1示冲击压实机的基本原理。
冲击压实机以其静能量来标定，能量按下式以千焦（尔）计算：E = mgh式中， E—能量，U；m—动力部件的质量，kg；g一重力常数（9.81m/s2）；h—轮子外半径同内半径差值，h=R-r，m。
冲击压实机在土石方压实作业中，突破了传统的碾压方式，当其一角立于地面，向前碾压时，产生巨大的冲击波，由于碾边顺序连续冲击地面，可使土体碾压均匀密实。
冲击压实机以每小时9～12km的行驶速度碾压作业，即冲击碾每秒钟冲击填筑面两次，相当于低频大振幅冲击压实土体，并周期性地冲击地面，产生强烈的冲击波向地下深层传播，具有地震的传播特性，其压实深度可随碾压遍数递增，冲压产生的高能量可对填料作深层压实。
冲击碾压的适用范围：①对填方段路基的原地面清表后填前处理；②填方高度小于1.57m及挖方段路基路床开挖后回填前；③填方高度大于8m的路段；④凡大于100m的段落须进行冲击碾压。
二、冲击碾压设计技术要求冲击碾压包括不加填料的直接冲击碾压和掺机制砂、石屑后的冲击碾压。
不加填料的直接冲击碾压设计参数为：冲击能量不小于32kJ的三边形冲击压路机，碾压遍数为10遍，行车速度为10～12km/h。

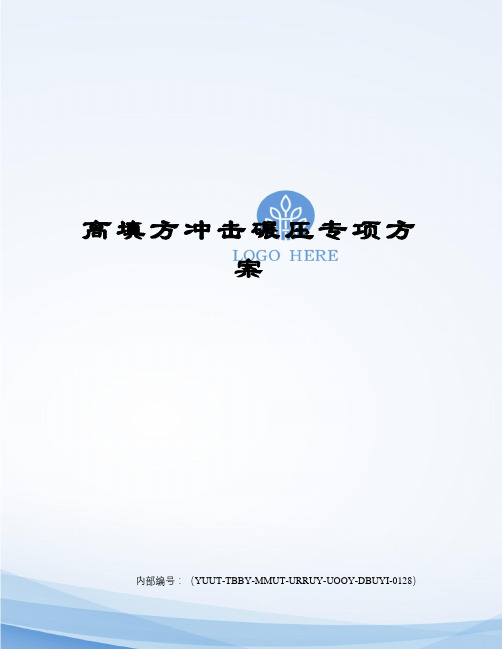

高填方冲击碾压专项方案内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）S315团部口至通州公路改扩建工程高填方冲击碾压施工方案编制人：复核人：审核人：中国建筑股份有限公司S315团部口至通州公路改扩建工程项目经理部2016年8月目录1.编制原则及依据、编制原则1、在充分理解设计图纸的基础上，采用先进、合理、经济、可行的施工方案。
2、实现施工全过程对环境的破坏最小、占用场地最小，并有周密的环境保护措施。
3、保证施工期间对周边环境影响降至最低程度。
4、务使施工工艺与施工规范、设计要求相符，并达到完善。
5、力求施工规划合理，施工进度安排均衡、高效。
6、确保工程质量、确保施工工期、确保施工安全，全面兑现施工承诺。
编制依据（1）施工图设计图纸。
（2）《公路路基施工技术规范》（JTG F10-2006）；（3）《公路工程质量检验评定标准》（JTGF80/1-2004）；（4）《公路软土地基路堤设计与施工技术规范》（JTJ 017-96）；（5）施工现场实际情况及对现场周围环境的调查资料等；（6）我单位施工类似工程积累的施工经验；（7）公路冲击碾压应用技术指南。
（8）以往的施工经验、科技成果及用于本工程施工队伍的施工设备和技术力量情况。
2.工程概况项目简介S315 团部口至通州公路改扩建工程推荐线路线起点位于惠水县和平塘县交界处团部口，路线从北向南布设，终点止于通州镇。
途径斗口坡、金鸡坡、银厂坡、营盘坡、高寨、新塘乡，南下至隆昌坡，一直沿老路布线至金桥乡，在原老路的基础上，通过对老路回头弯的改善、连续弯道之间的间距进行改善，基本以老路幅加宽配合新线的方式实现平纵面的彻底改善，随后途径罩子坡、马蝗田、下冲，通州镇中元矿厂区、小坝，到达通州镇城区入口（K31+800）后，道路按规划线位进行拟合，再与 S312 线对接。
项目全线采用二级公路标准，根据规范二级公路的设计速度采用40km/h。

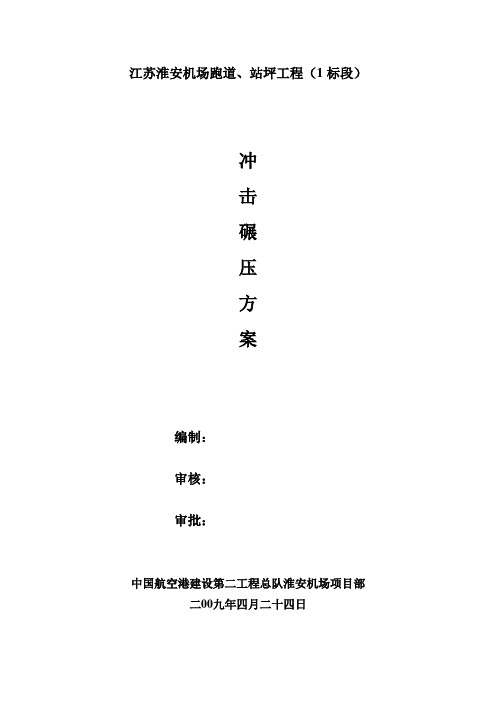

江苏淮安机场跑道、站坪工程（1标段）冲击碾压方案编制：审核：审批：中国航空港建设第二工程总队淮安机场项目部二00九年四月二十四日一、机场位置淮安市民用机场拟建场地位于淮安市涟水县陈师镇，位于黄泛冲积平原区，地形平坦开阔，地面标高为9米左右。
场区以农田为主，小型沟、塘较多，其宽度一般小于15米。
二、工程地质情况根据“淮安民用机场飞行区岩土工程勘察报告”，勘探深度内揭露的场地地层为第四纪全新统及上更新统松散堆积物，成因以冲积相为主。
根据地质时代、成因类型、岩性及分布埋藏特征，将场区地层统一划分为7个工程地质层，3个工程地质亚层，除①层为全新世地层外，其余均为晚更新世地层。
根据工程地质条件和场区地貌，场区存在的工程地质问题是浅层地基的粉土液化问题和沟塘处理问题。
三、施工方案的制定原则本工程在满足工程质量与工期要求的前提下，根据本工程的具体情况，重点抓好四点，即“优质、高效、安全、文明”，确定本工程施工方案原则为：（1）认真贯彻执行“建筑法”及建筑施工验收规范，做到有法可依，执法必严，违章必纠、一抓到底的原则。
（2）制定合理的施工方案、科学的技术措施，可行的工程进度。
（3）组织强有力的管理系统，运用科学的管理模式进行管理。
（4）配备过硬的施工队伍，足够的技术力量，齐全的施工机械。
（5）确保物资、材料的供应与各工种的密切配合。
（6）合理安排施工设施和制定施工现场文明管理措施。
（7）做好与周边环境的协调工作，为之提供一切尽可提供的方便服务。
（8）做好安全工作，特殊工种持证上岗，防止施工期间各类突发事件。
四、编制依据1、上海民航新时代机场设计研究院有限公司设计的《江苏淮安机场跑道、站坪工程施工图设计说明和施工技术要求》及《设计图纸》；2、国家（行业）现行相关强制性标准、规范；3、业主下发的关于安全文明施工的相关文件。
五、测量放线根据施工小区的划分，用坐标放样的方法确定每个施工小区的四个角桩，再在每个小区内布设20m×20m的方格网，并打木桩固定点位。
江西上饶三清山机场项目4C级标准飞行区场道建设工程道槽区冲击碾压试验段总结编制：审核：审批：山西机械化建设集团公司上饶三清山机场项目部2014年10月12日三清山机场冲击碾压试验段总结报告一、试验段工程简介试验段以停机坪东北端为处理对象，长150 m，平均处理宽度130 m，面积18980m2，原地表压实度要求≥96%，采用三边形冲击压路机进行冲击碾压。
二、路基冲击碾压试验过程中的控制冲击碾压试验段开始于2014年10月5日，结束于2014年10月9日，共完成冲击碾压25遍，并进行压实度和沉降量检测，具体检测项目及频率见下表。
检测项目及频率项目测点竖向位置检测频率沉降量原地表冲压前及冲压25遍压实度原地表冲压前及冲压25遍三、试验段资源配置1、投入本工程的人员工程负责人：高存虎技术负责人：李丰波安全负责人：续强莫施工负责人：王勇质检负责人：张义青试验负责人：孙九龙测量负责人：关小东2、投入机械设备序号设备名称规格型号数量进场日期1 牵引式冲击压力机三边形25kj1台2014.10.042 振动压路机LGS822B1台2014.01.153 平地机PY1801台2014.05.014 装载机龙工LG8501台2014.01.215 洒水车1台2014.07.203、冲击试验段试验检测设备表3 试验段试验、检测仪器一览表序号名称型号数量备注1 全站仪宾得R-202NE 1套测量仪器2 水准仪苏州一光DSZ2 1台测量仪器3 灌砂筒φ150 1套压实度检测四、试验段成果总结1、测点布置按照机场方格网20*20米布置，对试验段区域内范围内进行点位布置，共布置点位64点；2、冲击碾压2.1冲击压实速度设计要求冲击碾压时速不小于8km/h，现场通过时速表测速，冲击速度在8～12km/h之间，满足规范要求。
2.2冲击压实最大瞬间冲击功率设计要求静态势能不小于25KJ，本次试验机械静态势能为25KJ，满足设计要求。
Engineering Equipment and Materials | 工程设备与材料 |·129·2020年第21期高填方机场道面混凝土质量问题及防治措施刘永涛，李永峰（中铁北京工程局集团有限公司机场工程分公司，北京 102308）摘 要：鉴于机场道面的质量会直接影响机场运行安全和使用，文章结合贵阳机场道面施工中的运用效果，从道面基底、道面基层、道面混凝土施工三个工程阶段对西南地区高填方机场道面的质量管控进行综合分析，并提出相应的预防措施，以保证高填方机场道面施工质量。
关键词：高填方机场道面；混凝土路面；质量控制中图分类号：TU712 文献标志码：A 文章编号：2096-2789（2020）21-0129-02作者简介：刘永涛，男，大专，助理工程师，研究方向为机场工程项目施工与管理。
1 高填方机场道面混凝土存在的质量问题1.1 板块断裂或贯通裂缝板块断裂或贯通裂缝俗称“断板”（见图1），属于严重缺陷，其产生的主要原因如下：高填方地基或结构物不均匀沉降，道面基层开裂；板块划分不当，出现锐角或长宽比大于2的板块，此现象主要发生在平滑与垂滑或跑道与滑行道相交的边缘位置；道面与道肩相交位置，基层处理不当，基层疏松，压实度不足；切缝不及时，连续浇筑过长，切缝深度不足。
图1 板块断裂图2 板面裂纹图3 板面麻面图4 板面蜂窝1.2 板面裂纹浇筑后板面出现细小单条裂纹或网状纹路现象（见图2），其产生的主要原因如下：板块养护不到位，未及时覆盖土工布洒水养护；收面时洒水或撒干水泥；道面混凝土拌和时间不足或配合比的级配不当；道面混凝土收面时受到环境影响；混凝土表面沁水。
1.3 板面麻面浇筑后板面出现砂眼、少浆现象（见图3），其产生的主要原因如下：河砂级配不良，容易出现砂眼现象；板面收面受到雨水冲刷，表层水泥浆流失；混凝土拌和料太干，振捣不出浆；覆盖养生过早，表面浆体与覆盖物黏结；混凝土拌和料内有土块或其他杂物。
1.公路、铁路、水坝、飞机场、楼房、工厂、住宅的地基压实。
2.水泥厂废料、灰类、煤等散状物堆放场地的压实。
3.含水量比较宽的土石方压实。
4.岩石、粘土、膨胀土的压实。
5.露天煤层的阻燃压实。
编辑本段主要特点：1.采用蓄能器、液压缸、牵引轴上的压簧缓冲、消除冲击对牵引车的影响。
2.操纵举升缸，冲击轮被拖车支承离开地面，可作短途转场而不损坏路面。
3.液压油来自牵引车液压系统，通过快换接头连接，方便，快捷。
4.工作中，可选用推土机、平地机、洒水车配合、便于更有效压实。
编辑本段生产效率高：1.每小时压实的基础可高达20000平方米。
2.平均工作速度为每小时10~15千米。
3.压实影响深度可高达5米，有效压实深度1米。
4.每次填方厚度为800~1200毫米。
5.工程效益是其它设备的十倍。
编辑本段效益显著：1.采用破碎SD冲击式压路机修复旧路面节约成本50%以上。
2.减少环境污染。
3.用冲击压实机进行断裂、稳固，代表了此项技术新的发展方向。
由于使用冲击压实机进行水泥路面断裂、稳固施工可不中断交通，而且造价小、速度快、效果好，近几年来在国内得到广泛应用。
编辑本段一、冲击压实技术的特点振动压路机的工程实践表明，碾压速度是决定压路机面积生产率（m3/h）的重要因素之一，压实深度和铺层厚度也是影响压实效果和压实生产率的重要参数。
通常，振动压路机的最佳碾压速度为3—6km/h，最佳压实层厚度0.3—0.5m。
要提高压实效果和压实生产率，增强土石体密实度，减少土石体自重的压密沉降变形，必须改进压实工艺，更新碾压技术，改变碾压方式，提高碾压速度的压实铺层厚度。
冲击压实技术是将当前振动压实的高频率、低振幅改为高振幅、低频率，在压实作用中较大地增加了对土石方的压实功能。
如25KJ三边形冲击压实机的冲击功能较振动压实机增加10倍，压实影响深度达5m，有效压实厚度由振动压实的0.20—0.30m，增加为1.00—1.50m，且SD冲击压实机的碾压速度较振动压实机提高两倍。
