插座测试报告
一、测试目的
本次测试旨在检测插座的安全性、可靠性和性能指标是否符合相关标准要求。
二、测试标准
1. GB/T 2099.1-2008《插头插座用安全性能要求及试验方法（插头、插座及耐接触电压试验等部分）》
2. GB 1002-2008 《家用和类似用途电器的电气安全通则》
3. IEC 60884-1:2002《插头、插座及电源应用设备-第1部分：总则》
三、测试范围
本次测试针对市场上常见的16A、10A插座进行测试，并分别
测试其耐电压、耐热、耐腐蚀、外观尺寸等指标。
四、测试结果
1. 耐电压试验：所有插座样品在2000V±5%AC下，持续1分
钟测试无异常反应，符合要求。
2. 高温试验：所有插座样品在70°C±2°C，持续4小时测试无异常反应，符合要求。
3. 腐蚀试验：所有插座样品经过24小时的盐雾试验后，外观
无氧化、锈蚀、褪色等现象，符合要求。
4. 外观尺寸：所有插座样品均符合标准规定的外形和尺寸要求。
五、结论
本次测试对市场上常见的16A、10A插座进行了多项指标的测试，所有插座样品均符合国家相关标准和要求，具备良好的安全
性、可靠性和性能指标。
建议生产厂家加强质量控制，确保产品的稳定性和持续性。

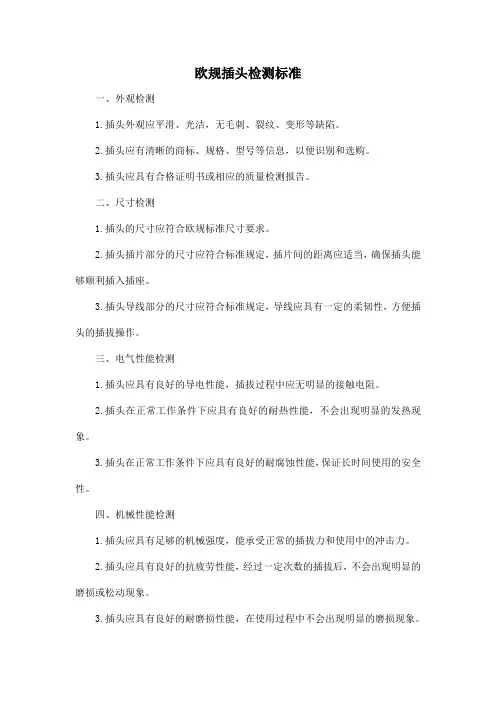

欧规插头检测标准一、外观检测1.插头外观应平滑、光洁，无毛刺、裂纹、变形等缺陷。
2.插头应有清晰的商标、规格、型号等信息，以便识别和选购。
3.插头应具有合格证明书或相应的质量检测报告。
二、尺寸检测1.插头的尺寸应符合欧规标准尺寸要求。
2.插头插片部分的尺寸应符合标准规定，插片间的距离应适当，确保插头能够顺利插入插座。
3.插头导线部分的尺寸应符合标准规定，导线应具有一定的柔韧性，方便插头的插拔操作。
三、电气性能检测1.插头应具有良好的导电性能，插拔过程中应无明显的接触电阻。
2.插头在正常工作条件下应具有良好的耐热性能，不会出现明显的发热现象。
3.插头在正常工作条件下应具有良好的耐腐蚀性能，保证长时间使用的安全性。
四、机械性能检测1.插头应具有足够的机械强度，能承受正常的插拔力和使用中的冲击力。
2.插头应具有良好的抗疲劳性能，经过一定次数的插拔后，不会出现明显的磨损或松动现象。
3.插头应具有良好的耐磨损性能，在使用过程中不会出现明显的磨损现象。
五、耐电压检测1.插头在额定电压下应能承受一定的电压冲击，保证使用安全。
2.在耐电压检测中，插头不应发生电击穿、电热效应等现象。
六、温升测试1.在正常工作条件下，插头表面温度不应过高，保证使用安全。
2.在温升测试中，插头温升应符合相关标准要求。
七、环保要求检测1.插头应使用环保材料制造，不含有对人体和环境有害的物质。
2.插头废弃后应易于回收和处理，符合环保要求。
八、安全性能检测1.插头应具有防触电保护功能，确保使用安全。
2.插头应具有防火、防爆等安全性能，在高温、高压等环境下仍能保持安全性能。

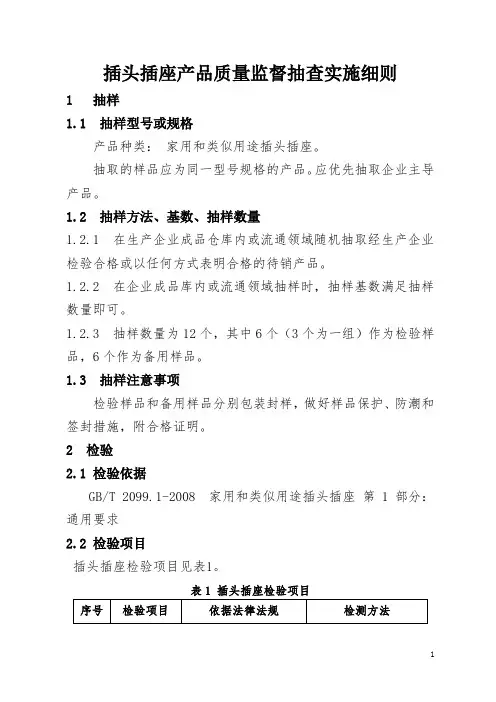

插头插座产品质量监督抽查实施细则
1 抽样
1.1 抽样型号或规格
产品种类：家用和类似用途插头插座。
抽取的样品应为同一型号规格的产品。
应优先抽取企业主导产品。
1.2 抽样方法、基数、抽样数量
1.2.1 在生产企业成品仓库内或流通领域随机抽取经生产企业检验合格或以任何方式表明合格的待销产品。
1.2.2 在企业成品库内或流通领域抽样时，抽样基数满足抽样数量即可。
1.2.3 抽样数量为12个，其中6个（3个为一组）作为检验样品，6个作为备用样品。
1.3 抽样注意事项
检验样品和备用样品分别包装封样，做好样品保护、防潮和签封措施，附合格证明。
2 检验
2.1 检验依据
GB/T 2099.1-2008 家用和类似用途插头插座第1部分：通用要求
2.2 检验项目
插头插座检验项目见表1。
表1 插头插座检验项目
3 判定规则
经检验，检验项目全部合格，判定为被抽查产品合格；检验项目中任一项或一项以上不合格，判定为被抽查产品不合格。

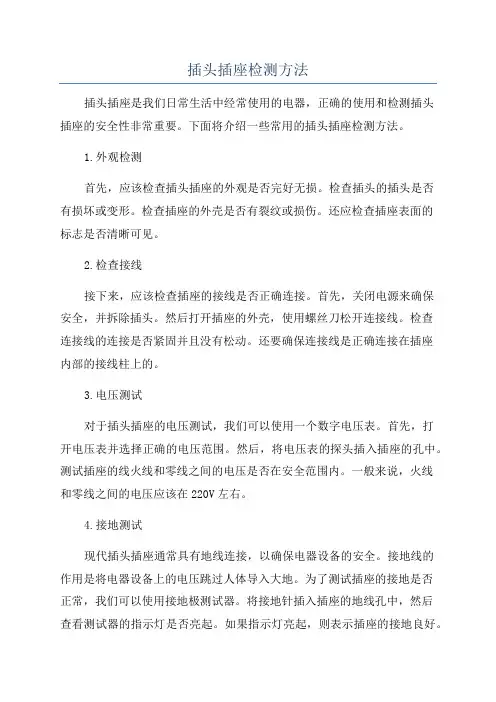

插头插座检测方法插头插座是我们日常生活中经常使用的电器，正确的使用和检测插头插座的安全性非常重要。
下面将介绍一些常用的插头插座检测方法。
1.外观检测首先，应该检查插头插座的外观是否完好无损。
检查插头的插头是否有损坏或变形。
检查插座的外壳是否有裂纹或损伤。
还应检查插座表面的标志是否清晰可见。
2.检查接线接下来，应该检查插座的接线是否正确连接。
首先，关闭电源来确保安全，并拆除插头。
然后打开插座的外壳，使用螺丝刀松开连接线。
检查连接线的连接是否紧固并且没有松动。
还要确保连接线是正确连接在插座内部的接线柱上的。
3.电压测试对于插头插座的电压测试，我们可以使用一个数字电压表。
首先，打开电压表并选择正确的电压范围。
然后，将电压表的探头插入插座的孔中。
测试插座的线火线和零线之间的电压是否在安全范围内。
一般来说，火线和零线之间的电压应该在220V左右。
4.接地测试现代插头插座通常具有地线连接，以确保电器设备的安全。
接地线的作用是将电器设备上的电压跳过人体导入大地。
为了测试插座的接地是否正常，我们可以使用接地极测试器。
将接地针插入插座的地线孔中，然后查看测试器的指示灯是否亮起。
如果指示灯亮起，则表示插座的接地良好。
5.插头测试插头是插座和电器设备之间的连接部分，检测插头的功能和安全性也很重要。
可以使用一个插头测试器测试插头的正常工作。
将插头插入测试器中，然后观察测试器显示的指示灯。
如果指示灯显示正常，则表示插头工作正常。
6.防漏电测试防漏电器是一种安装在插座上的电器设备，用于监测电流是否泄漏到大地。
插座上通常会有一个测试按钮，用于测试防漏电器是否正常工作。
按下测试按钮后，应该听到防漏电器发出的声音或点击声，并且插座上的电源应该被切断。
如果防漏电器不能正常工作，则可能存在漏电的危险。
以上就是一些常用的插头插座检测方法。
在日常生活中，我们应该定期检查插头插座的安全性，并保证正确的使用电器设备。
如果插头插座存在安全隐患，应及时更换或维修，以保证家庭和人身安全。

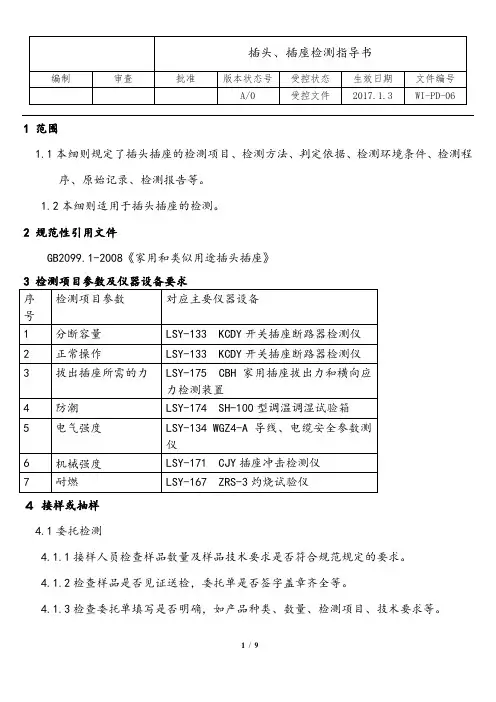

1 范围1.1本细则规定了插头插座的检测项目、检测方法、判定依据、检测环境条件、检测程序、原始记录、检测报告等。
1.2本细则适用于插头插座的检测。
2 规范性引用文件GB2099.1-2008《家用和类似用途插头插座》４接样或抽样4.1委托检测4.1.1接样人员检查样品数量及样品技术要求是否符合规范规定的要求。
4.1.2检查样品是否见证送检，委托单是否签字盖章齐全等。
4.1.3检查委托单填写是否明确，如产品种类、数量、检测项目、技术要求等。
4.1.4检查样品状态，与委托人进行必要的确认，判定所检测样品是否满足检测标准要求。
4.2抽样检测4.2.1抽取样品时需有受检方代表及第三方代表在场的情况下共同抽取，并在抽样单上签章：一旦抽样完毕，立即对样品贴上加盖本中心公章和受检方代表及第三方代表签字的封条，并对抽取样品采取有效保管、运输措施。
4.2.2检查抽样单、登台账要求内容是否逐项填写清楚明确。
5 检测前检查5.1检查检测任务单与样品和有关资料是否相符。
被检样品数量、尺寸、规格等是否符合检测执行标准的要求。
检测人员对不符合要求的样品，有权暂时停止检验，写明原因，上报检测室主任等待处理。
5.2检查即将使用的设备仪器是否在检定的有效期内。
5.3检查仪器设备运转是否正常，并填写检查记录。
5.4检查环境条件是否符合标准规定的要求，填写检查记录。
6 检测中应注意的安全事项6.1所有用电设备在接通电源之前，应检查机身是否可靠接地，并注意是否有断路或漏电现象。
6.2操作者应在熟悉说明书内容，了解仪器性能，结构特点和操作要领后开始工作。
6.3仪器如有故障，应请专业人员修理。
6.4检验人员应严格按照仪器操作规程，操作时必须站在安全区内，手要保持干燥，在进入高压区之前必须断掉电源。
7 试验方法7.1分断容量7.1.1根据插座额定电流选定一定横截面积的绝缘导线；7.1.2插座要用试验插头来试验，该试验插头的插销应由黄铜制成，应具有最大的规定尺寸，偏差为-0.06mm ，而且插销与插销之间的间距为标称距离，偏差为+0.05 mm 插销的端部应倒圆。

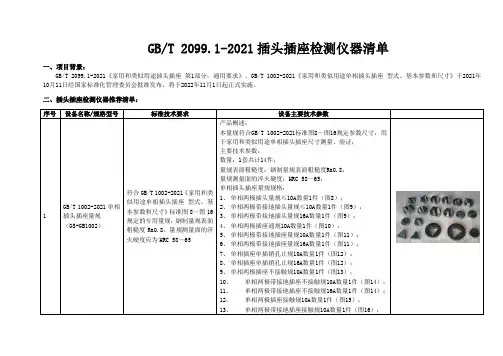

GB/T 2099.1-2021插头插座检测仪器清单一、项目背景：GB/T 2099.1-2021《家用和类似用途插头插座第1部分：通用要求》、GB/T 1002-2021《家用和类似用途单相插头插座型式、基本参数和尺寸》于2021年10月11日经国家标准化管理委员会批准发布，将于2022年11月1日起正式实施。
二、插头插座检测仪器推荐清单：序号设备名称/规格型号标准技术要求设备主要技术参数1 GB/T 1002-2021单相插头插座量规（GS-GB1002）符合GB/T 1002-2021《家用和类似用途单相插头插座型式、基本参数和尺寸》标准图8～图16规定的专用量规，钢制量规表面粗糙度Ra0.8，量规测量面的淬火硬度应为HRC 58～65产品概述：本量规符合GB/T 1002-2021标准图8～图16规定参数尺寸，用于家用和类似用途单相插头插座尺寸测量、验证；主要技术参数：数量：1套共计14件；量规表面粗糙度：钢制量规表面粗糙度Ra0.8；量规测量面的淬火硬度：HRC 58～65；单相插头插座量规规格：1、单相两极插头量规≤10A数量1件（图8）；2、单相两极带接地插头量规≤10A数量1件（图9）；3、单相两极带接地插头量规16A数量1件（图9）；4、单相两极插座通规10A数量1件（图10）；5、单相两极带接地插座量规10A数量1件（图11）；6、单相两极带接地插座量规16A数量1件（图11）；7、单相插座单插销孔止规10A数量1件（图12）；8、单相插座单插销孔止规16A数量1件（图12）；9、单相两极插座不接触规10A数量1件（图13）；10、单相两极带接地插座不接触规10A数量1件（图14）；11、单相两极带接地插座不接触规16A数量1件（图14）；12、单相两极插座接触规10A数量1件（图15）；13、单相两极带接地插座接触规10A数量1件（图16）；14、单相两极带接地插座接触规16A数量1件（图16）。

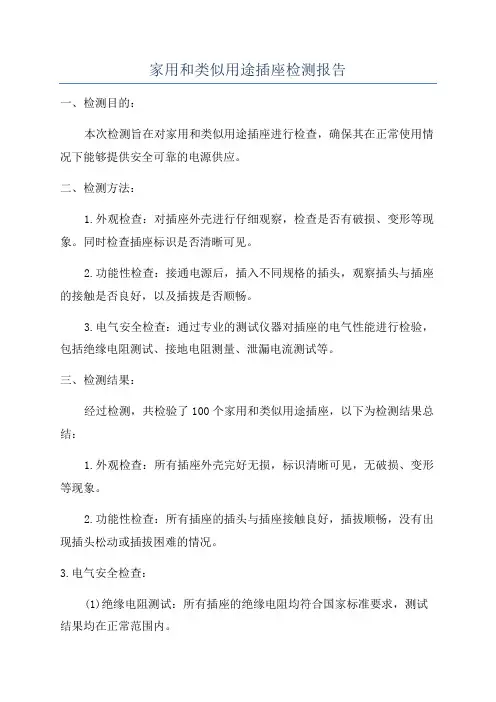

家用和类似用途插座检测报告一、检测目的：本次检测旨在对家用和类似用途插座进行检查，确保其在正常使用情况下能够提供安全可靠的电源供应。
二、检测方法：1.外观检查：对插座外壳进行仔细观察，检查是否有破损、变形等现象。
同时检查插座标识是否清晰可见。
2.功能性检查：接通电源后，插入不同规格的插头，观察插头与插座的接触是否良好，以及插拔是否顺畅。
3.电气安全检查：通过专业的测试仪器对插座的电气性能进行检验，包括绝缘电阻测试、接地电阻测量、泄漏电流测试等。
三、检测结果：经过检测，共检验了100个家用和类似用途插座，以下为检测结果总结：1.外观检查：所有插座外壳完好无损，标识清晰可见，无破损、变形等现象。
2.功能性检查：所有插座的插头与插座接触良好，插拔顺畅，没有出现插头松动或插拔困难的情况。
3.电气安全检查：(1)绝缘电阻测试：所有插座的绝缘电阻均符合国家标准要求，测试结果均在正常范围内。
(2)接地电阻测量：所有插座的接地电阻都在安全范围内，符合国家标准。
(3)泄漏电流测试：在正常使用和额定负载下，所有插座的泄漏电流都在国家标准要求范围内，符合电气安全标准。
四、结论：经过全面的家用和类似用途插座检查，100个插座均符合国家相关标准要求，并且具备良好的外观、功能性和电气安全性能。
因此，可以确认这些插座在正常使用情况下能够提供安全可靠的电源供应。
五、建议：尽管经过检测的插座在各项指标上都符合标准要求，但为了确保长期使用的安全和可靠性，建议用户平时要注意以下几点：1.定期对插座进行外观检查，如发现破损、变形等情况要及时更换。
2.使用过程中，应注意插头与插座的接触，确保良好的插拔连接。
3.避免多重插线板重叠使用，以免造成过载和短路。
4.不要长时间插拔高功率电器，以免引起插座磨损。
总之，正确使用家用和类似用途插座，保持插座良好的使用环境，能够确保电气安全和延长使用寿命。

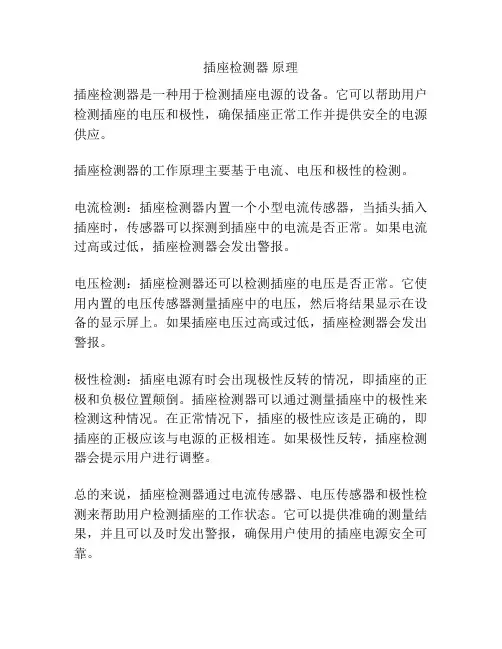

插座检测器原理
插座检测器是一种用于检测插座电源的设备。
它可以帮助用户检测插座的电压和极性，确保插座正常工作并提供安全的电源供应。
插座检测器的工作原理主要基于电流、电压和极性的检测。
电流检测：插座检测器内置一个小型电流传感器，当插头插入插座时，传感器可以探测到插座中的电流是否正常。
如果电流过高或过低，插座检测器会发出警报。
电压检测：插座检测器还可以检测插座的电压是否正常。
它使用内置的电压传感器测量插座中的电压，然后将结果显示在设备的显示屏上。
如果插座电压过高或过低，插座检测器会发出警报。
极性检测：插座电源有时会出现极性反转的情况，即插座的正极和负极位置颠倒。
插座检测器可以通过测量插座中的极性来检测这种情况。
在正常情况下，插座的极性应该是正确的，即插座的正极应该与电源的正极相连。
如果极性反转，插座检测器会提示用户进行调整。
总的来说，插座检测器通过电流传感器、电压传感器和极性检测来帮助用户检测插座的工作状态。
它可以提供准确的测量结果，并且可以及时发出警报，确保用户使用的插座电源安全可靠。
插座检验报告报告名称：报告编号：XXXXXXXXX检验单位：XXX检测中心被检单位：XXX电器有限公司检验标准：GB 2099.1-2008《插头插座及电连接器第1部分：额定电压不超过250V（AC）和额定电流不超过16A的插头插座》1. 检验目的本次检验的目的是为了验证被检单位生产的插座是否符合相关国家标准，保证其达到安全可靠的电气性能。
2. 检验范围本次检验对成品插座进行了全面的性能检测，包括外观检查、材料质量、电气功能、机械强度和温升等方面的检验。
3. 检验方法本次检验采用GB 2099.1-2008标准规定的检验方法进行，具体包括以下几个方面：（1）外观检查：检验插座的外观是否完整，有无变形、开裂、破损等缺陷。
（2）材料质量：检验插座的材料是否符合标准要求，有否明显缺陷或污染现象。
（3）电气功能：检查插座的导电性、绝缘性、耐压性、接触性等电气性能是否满足标准要求。
（4）机械强度：检验插座在外力、弯曲等测试条件下的抗拉强度、抗弯曲性等机械性能是否符合标准要求。
（5）温升：检查插座在负载条件下工作时是否出现过高温升现象。
4. 检验结果经过全面检验，被检单位生产的插座全部符合GB 2099.1-2008标准要求，达到了安全可靠的电气性能。
具体检验结果如下：（1）外观检查：全部合格。
（2）材料质量：全部合格。
（3）电气功能：全部合格。
（4）机械强度：全部合格。
（5）温升：全部合格。
5. 检验结论根据GB 2099.1-2008标准和本次检验结果，被检单位生产的插座完全符合国家标准要求，在使用过程中能够达到安全可靠的电气性能，因此，本次检验结论为“合格”。
6. 检验建议建议被检单位继续保持生产设备的合理维护和更新，严格执行产品制造标准和质量控制要求，确保产品质量达到可靠标准。
下次检验前应进行必要的维护和保养，以确保再次通过检验。
7. 其他说明本次检验由XXX检测中心独立完成，检验结果准确可靠，具有较高的参考性和适用性。
第三章插头插座检测《GB2099.1-2008家用和类似用途插头插座第1部分：通用要求》规定了用于户内或户外使用的、家用和类似用途的、仅用于交流电、额定电压在50V以上但不超过440V、额定电流不超过32A的、带或不带接地触头的插头和固定式或移动式插座的标准要求。
对于装有无螺纹端子的固定式插座，额定电流最大仅限为16A。
第一节插头插座检验概述一、插头插座主要检验项目主要讲解电压＜250V、电流＜20A室内用电器插头插座主要检验项目，将试验项目化分如下讲解。
1. 标牌或永久标志；2.尺寸检查；3.防触电保护；4.接地措施检验；5.端子检验；6.结构检验；7. 耐老化试验、耐潮性能和防有害进水；8. 介电强度；9. 温升实验；10.分断容量；11.正常操作（寿命）实验；12.拔出力检验；13.机械强度试验；14.耐热性能；15.爬电距离、电气间隙；16.耐非正常热和耐燃能力、耐漏电起痕试验；17.防锈性能。
二、分类简介按防触及危险部件和防固体外来物进入有害影响的防户等级分防直径Ф12.5mm及以上的固定外来物（手指）进入的，其防护等级为IP2X；防直径Ф1.0mm及以上的固定外来物（导线）进入的，其防护等级为IP4X；防导线触及和防灰尘进入的，其防护等级为IP5X；电器附件按对有害进水的防护等级分无防进水保护的，其防护等级为IPX0；防溅水的，其防护等级为IPX4；防喷水的，其防护等级为IPX5。
按接地措施分无接地触头的；有接地触头的。
按连接软缆的方法分可拆去连接线的；不可拆去连接线的。
按端子类型分带有螺纹端子的；带有仅适于连接硬导线的无螺温端子的；带有适于连接硬导线和软导线的无螺温端子的。
插座分类按防触电保护等级分具有正常保护的；具有加强保护的。
按有无外壳化分无外壳的插座；有外壳的插座。
按有无保护门化分无保护门的；无保护门的。
按插座的使用、安装方式分明装式插座；暗装式插座；半暗装式插座；镶板式插座；框缘式插座；移动式插座；台式插座；地板暗装式插座；电器上的插座；按结构决定的安装方法分无需移动导线即可拆卸盖或盖板的固定式插座；不移动导线便无法拆卸盖或盖板的固定式插座；插头按所连接设备分类0类设备插头；I类设备插头；II类设备插头；三、规格化分类型为2P / 额定电压130或250V /2.5A、6A、10A类型为2P + 接地极 /额定电压130或250V /10A、16A、32A类型为3P + 接地极 /额定电压440V / 16A、25A、32A第二节检定规范和检验设备一、标志：应有如下标志铭牌上应标有：额定电压、额定电流、电源性质的符号、保护等级、型号及制造厂商、商标；如无铭牌：应在明显的位置，用不退色的油墨标注上述内容。
※电源性质的符号：安培…………………… A伏特 (V)交流电…………………～中线…………………… N相线…………………… L保护接地…………保护等级………………IP …二、尺寸检查a)专用尺寸应符合具体产品标准的规定；b)通用尺寸应符合统一标准的规定。
如安装尺寸、插销长度、插孔尺寸等；三、防触电保护试验插座按规定安装接线后，带电部件应不易触及。
基座和其它易触及的零件应用绝缘材料制成。
用标准试验指施加到插座各个可能的位置。
检验设备：a)A型标准试验指；是Φ12可弯曲、金属的仿人手指b)电源箱；供给试验指电源c)Ф1探针；检验带保护门的插座d)1³3 矩型探针；检验带保护门的插座检验方法：用试验指探触每一人体可能触及的位置；判别：如电源箱的信号灯不发亮，则认为合格，否则为不合格。
四、接地措施检验当绝缘失效时会变成带电的易触及部件，应装有接地端子，或应永久的牢固连接到接地端子。
接地端子与易接触及金属部件之间的连接应是低阻连接。
检验方法：检测‘低阻连接’的电阻值。
低阻检验方法：在接地端子和每个易触及的金属部件之间，依次通以空载电压不大于12V的交流的1.5倍额定电流或25A电流，二者中取大者。
测出接地端子与易触及金属部件之间的电压降并根据电流与这一电压降算出电阻。
判定：电阻值不应大于0.05欧姆。
计算公式：R=U/I上式中：R ——接地压降电阻，Ω（欧姆）U ——电压降，V（伏）I——电流，A（安培）试验设备：a)端子接地压降检测仪；b)毫伏表；电控负载柜；开关插座寿命试验机选其一种。
检验方法：将接触压降检测仪或负载柜的接线端子接入接地端子和易触及的金属部件，通入12V电压、25A电流，接地压降检测仪自动显示毫伏压降值（使用FG-FZ-A 型电控负载柜进行检验时，则需用毫伏表测量毫伏压降值）；判别：将所测毫伏数和25A电流代入公式：R = U /I※：1 V（伏）= 1000 mV(毫伏)所得电阻值不应大于0.05欧姆，则为合格。
判定：电阻值不应大于0.05欧姆。
五、端子检验端子分为：螺纹夹紧型和无螺纹端子。
一）螺纹夹紧型端子1）应能耐腐。
应为黄铜制件或有防腐层。
2）应能安装符合标称横截面积铜导线并能夹紧；（见标准的第15页“表3”）试验设备：螺纹端子拉力试验机检验方法：在端子上接入所能连接的标称横截面的导线，导线端部下挂标准砝码（40N～80N，见标准的第16页“表4”）。
试验时间：1min3）应有足够的机械强度，不应引起端子自身的松动；试验设备：a)螺纹端子拉力试验机。
检验方法同上。
b)螺钉扭具。
见标准的第18页“表6”，不同的螺纹用不同扭矩。
4）夹紧导线时，无过度损伤导线。
试验设备：螺纹端子扭力试验机检验方法：在端子上接入所能连接的标称横截面的导线，导线端部下挂标准砝码（0.3 kg～2.0kg，见标准第20页“表9”），以10±2 r/min的速率旋转。
试验时间：15min二）无螺纹端子1）应能安装符合标称横截面积铜导线并能夹紧；试验设备：螺纹端子拉力试验机检验方法：在端子上接入所能连接的标称横截面的导线，导线端部下挂标准砝码（A/30N，见标准的第20页“表8”）。
试验时间：1min2）应能够经受住正常使用时出现的机械应力；试验设备：a)螺纹端子拉力试验机。
检验方法同上b)螺纹端子扭力试验机。
检验方法同螺纹夹紧型端子试验。
3）应能够经受住正常使用时出现电应力和热应力。
在插座额定电流的相应倍数的电流（如下），1m长度并规定横截面积的导线，通电1小时，测端子两端的电压降不应大于15mV；额定电流10A时，试验电流17.5A,导线截面1. 5mm²额定电流16A时，试验电流22A,导线截面2.5mm²4）端子要经受192个温度周期的试验。
每个周期60min,先通电30min，再断电30min；每24个温度周期之后和192个温度周期完成之后，要作端子两端的电压降测量，其电压降不应大于22.5mV。
检验设备：a)毫伏表b)开关插座寿命试验机C）电控负载柜检验方法：将接触压降检测仪或负载柜的接线端子接入接地端子和易触及的金属部件，通入规定试验电流，接地压降检测仪自动显示毫伏压降值（使用电控负载柜进行检验时，则需用毫伏表测量毫伏压降值）；六、耐老化试验、耐潮性能和由外壳提供的防护：（一）耐老化试验将插座按正常使用要求安装好1)放入70±2℃加热箱内7d(168h)；2）在室温、相对湿度45%～55%环境下放置不少于4d(96h)；3）检验方法：将试样放在天平的托盘上，在另一个托盘上放等于试样质量再加上500g的砝码。
用干粗布包裹食指，以5N的力压在试样上，使天平达到平衡。
4）目视检查：不应有可见的裂痕，试样上不应留有布痕，试样的材料不应粘住布片，不得有其它损坏。
（二）外壳提供的防护检验1）防固定物体进入防护检验：根据样品的标志，进行GB4208规定的检验。
2）防有害进水：此项适用于非普通插座，不常见，不作介绍。
请参阅GB2099.1-2008（三）耐潮试验将试件放在40℃±2℃的环境下，放置至少4小时，再放入相对湿度为91%～95%的潮湿箱内。
防护等级为IPX0的普通电器附件为48小时；防护等级高于IPX0的电器附件为168小时；※耐潮试验后紧接作介电强度试验。
七、绝缘电阻检测和电气强度试验：※在耐潮试验处理后紧接着进行该项试验。
1、绝缘电阻检测（1）指标：绝缘电阻不应小于5MΩ；a)在所有连接在一起的极与本体之间，测量要在插头处于插合的情况下进行；b)依次在每一极与所有其他极之间，这些所有其他极要在插头处于插合的情况下连接到本体上；（2）检验设备：摇表或绝缘电阻测试仪（3）检测方法：a)将被试件的外壳应包金属箔并不应触及被试电极（露出电极）。
b)将测试线接在被测物上。
c)用绝缘电阻测试仪测试：以500V直流电压通电1min后，读数即为测试结果。
d)用500V摇表测试：以120转/min匀速摇动发电机手柄，读数即为测试结果。
（资料）2、耐工频电压试验：（1）标准规定：导电体对外壳承受频率为50HZ的正弦交流电压，无击穿和闪络现象为合格。
（2）正弦交流试验电压：试件的额定电压130V及以下的电器附件1250V/1min；试件的额定电压130V以上的电器附件2000V/1min。
(3)检测设备：交流工频耐电压测试仪（4）操作方法：a)准备工作：用围栏好本试验仪；将本仪器外壳可靠接地（接地线电阻≤4Ω）；将耐电压测试仪的高压端子接开关的导电体上。
将低压端子在连接接地线后，接在已包金属箔的开关外壳上（也可放在导电良好的无锈金属板上。
b)将电源插头插入220V/15A 交流电压的插座；①打开断路器开关，此时高压输出仪表显示为0000（主机无输出），同时待机灯亮已进入待机状态，表明可以进入下一个工作程序；②设置时间：设时间继电器为1min；③设置击穿电流：调过电流输出显示表上的按键，可以进行0～200mA电流设定，该项试验设定为100mA；④设置高压电压值：通过电压输出数显表上的按键，可以直接进行0～5000V高压设定，该项试验设定为2000V；⑤确认接线无误，同时在其他人员离开检测现场后，按下“启动”开关，此时耐电压试验仪自动完成全部检测工作（其过程符合标准规定）。
检测工作完成后自动返回待机状态并切断主机电源；当被测件击穿时，闪光报警器鸣叫提示，该机自动切断主机电源并返回待机状态。
同时电压数显表对击穿时的电压峰值自动锁定，以便参考和记录；注：使用或选择测试仪时：击穿电流设置应参考其相应的专业标准。
八、温升试验1）要求：将插头插入插座加以规定交流电压和电流，通电1小时后，其端子的最高温升不应超过45K。
（具体数值见标准的第41页“表20”）2）检验设备：a) 温升测定仪b) 开关插座寿命试验机C）电控负载柜3）检验方法：a）将试件安装在开关插座寿命试验机上。
b）将温升测定仪的探头接触被试件的测试点c）调节负载柜向试件通入规定交流电压和电流d）通电1小时。
