气动执行器分类和作用是哪些

气动执行机构分类气动执行机构是自动化控制系统中的重要组成部分，广泛应用于工业生产中的各个领域。

根据其工作原理和结构特点的不同，可以将气动执行机构分为多种不同的分类。

这些分类对于设计选择和应用具有重要的指导意义，能够为工程师提供参考和借鉴。

本文将对气动执行机构的分类进行详细介绍，旨在帮助读者更好地理解和应用气动执行机构。

第一种分类方式是根据气动执行机构的工作原理来进行分类。

根据不同的工作原理，气动执行机构可以分为气缸、气动执行阀和气动执行器等不同类型。

其中，气缸是最常见的气动执行机构之一，其主要工作原理是通过气压力对活塞进行推拉运动，从而实现工作装置的运动。

气动执行阀则是用来控制气动装置的进气和排气的部件，常用于控制系统中；而气动执行器则是将压缩空气的能量转化为机械能，通过旋转或线性运动带动其他机械部件。

第二种分类方式是根据气动执行机构的结构特点来进行分类。

根据结构的不同，气动执行机构可以分为活塞式、膜片式、齿轮式等不同类型。

活塞式气缸是最常见的气动执行机构之一，其结构简单、稳定性高，在工业生产中得到广泛应用；膜片式气动执行机构则是利用薄膜的弹性来实现机械运动，适用于一些特殊的工作环境和要求；齿轮式气动执行机构则是通过齿轮传动实现机械运动，具有传动精度高、寿命长等优点。

第三种分类方式是根据气动执行机构的工作方式来进行分类。

根据工作方式的不同，气动执行机构可以分为单作用、双作用、多作用等不同类型。

单作用气缸是最简单的气动执行机构之一，只能实现单向运动，通常需要外部力量来复位；双作用气缸则可以实现双向运动，通常通过气压力来驱动；多作用气缸则可以实现多种不同的运动方式，适用于一些多功能的工作环境。

在实际应用中，工程师需要根据具体的需求和工作环境来选择合适的气动执行机构。

通过对气动执行机构的分类和介绍，我们可以更好地理解和应用气动执行机构，为工业生产提供更加高效和稳定的自动化控制系统。

希望本文对读者有所帮助，引起对气动执行机构的关注和研究。

气动执行器国家标准本文档将介绍气动执行器国家标准的相关内容，包括定义、分类、技术要求和测试方法等。

国家标准是为了确保气动执行器的设计、制造和使用具备一定的标准化要求，以提高产品的质量和安全性。

1. 定义气动执行器是一种通过压缩空气驱动的装置，用于控制阀门、执行器或其他机械设备的移动。

它通常由气缸和配套控制系统组成，具有快速、可靠、灵活的特点。

2. 分类气动执行器根据其结构和功能可以分为以下几类：2.1 气缸气缸是最常见的气动执行器，它通过气压推动活塞，实现机械设备的线性运动。

气缸按照驱动方式可分为单作用气缸和双作用气缸；按照材料制造可分为铝合金气缸和不锈钢气缸；按照密封结构可分为活塞密封和气囊密封气缸等。

2.2 旋转执行器旋转执行器通过气压推动齿轮或齿条，实现机械设备的旋转运动。

旋转执行器按照旋转角度可分为角度旋转执行器和多圈旋转执行器；按照旋转方向可分为单向旋转执行器和双向旋转执行器等。

2.3 其他类型除了气缸和旋转执行器，还有一些特殊类型的气动执行器，如手动气动执行器、直线电磁执行器等。

3. 技术要求气动执行器国家标准对气动执行器的技术要求进行了详细规定，包括以下方面：3.1 结构设计气动执行器的结构设计应符合工程机械设计的基本原则，保证其强度、刚度和可靠性。

同时，还要考虑使用环境的特殊要求，如耐腐蚀性、防尘封水等。

3.2 材料选择气动执行器的材料选择应符合相关材料标准，确保其在工作过程中具有足够的强度和耐久性。

常用的材料有铝合金、不锈钢、铸铁等。

3.3 工作性能气动执行器的工作性能是评价其质量的重要指标。

国家标准对其运动速度、工作压力、耐压能力和运动精度等进行了明确要求。

3.4 安全性能气动执行器在使用过程中需要具备一定的安全性能，以防止事故的发生。

国家标准对其安全防护装置、紧急停机装置和异常状态监测装置等进行了规定。

4. 测试方法为了验证气动执行器是否符合国家标准的要求，需要进行一系列的测试。

前面已经提到．气动执行器主要由执行机构与控制机构两大部分组成。

根据不同的使用要求，它们又可分为许多不同的型式．下面分别做一介绍。

1．执行机构.气动执行机构主要分为薄膜式和活塞式两种。

其中薄膜式执行机构最为常用，它可以用作—‘般控制阀的推动装置．组成气动薄膜式执行器，习惯上称为气动薄膜调节阀。

它的结构简单、价格便宜、维修方便，应用广泛。

气动活塞式执行机构的推力较大，主要适用于大口径、高压降控制阎或蝶阀的维动装置。

除了菠膜式和活塞式之外。

还有长行程执行机构。

它的行程长、转矩大，适于输出转角(o”一90。

)和力矩，如用于蝶阀或风门的推动装置。

气动薄膜式执行机构有正作用和反作用两种型式。

当来自控制器或阀门定位器的信号压力增大时，阀杆向下移动的叫正作用执行机构(zMA型)当信号压力增大时，闽杆向上移动的叫反作用执行机构(zMB型)。

正作用执行机构的信号压力是通入波纹膜片上方的薄膜气室，如图5—1—1所示；反作用执行机构的信号压力是通入波纹膜片下方的薄膜气室。

通过更换个别零件，两者便能互相改装。

根据有无弹簧执行机构可分为有弹簧的及无弹簧的，有弹簧的薄膜式执行机构员为常用，无弹簧的薄膜式执行机构常用于双位式控制(即气开气关型＞。

有弹簧的薄膜式执行机构的输出位移与输入气压信号成比例关系。

当信号压力(通常为o．02一o．1MPa)通入薄膜气空时，在薄膜上产生一个推力，使阎杆移动并压缩弹簧，直至弹簧的反作用力与推力相平衡，报杆稳定在一个新的位置。

信号压力越大，阀杆的位移量也越大。

阀杆的位移即为执行机构的直线输出位移。

也称行程。

行程规格有10 mm，16mm，25mm，40mm，60mm，100mm等。

2．控制机构.控制机构即控制闽，实际上是一个局部阻力可以改变的节流元件。

通过问杆上部与执行机构相连，下部与阎芯相连。

由于阀芯在阀体内移动．改变了阀芯与阎座之间的流通面积，即改变了阀的阻力系数。

被控介质的流量也就相应地改变，从而达到控制工艺参数的目的。

气动执行器中单作用与双作用的区分气动执行器如何操作气动执行器是利用压缩空气来驱动阀门开关或调整介质流量的执行装置，也被称作气动执行机构或气动装置，一般与阀门配套使用。

双作用气动执行器：双作用气动执行器就是通气的情况下气动执行器就开始转动打开阀门，当要关闭阀门的时候另外一边通气才能关闭，是靠气缸复位的，在失去气源的时候只能保持原位；简单来说就是你给气，气动执行器开始转动打开阀门，当要关闭阀门时，需要另外一边给起才能关闭！而单作用就是你给气就打开，不给气就自动关闭了！一般工况中使用双作用的较多，双作用气缸的没有弹簧，因而成本比单作用气动执行器的成本低。

单作用气动执行器：单作用气动执行器在通气的情况下气动执行器打开阀门，不通气源的情况下自动关闭，单作用气动执行器靠弹簧自动复位，一般在不安全的工况中使用较多，比图输送可燃气体或可燃液体，在失去气源又显现紧急情况的时候，单作用气动执行机构能自动复位把不安全降到*低，而双作用一般不简单复位。

单作用气动执行器一般分为常开型和常闭型。

常开型：通气关，断气开；常闭型：通气开，断气关。

气动执行器的工作原理有哪些内容？双作用气动执行器工作原理，单作用带弹簧复气动执行器工作原理，气动阀门的工作方式都是以靠气动执行器压缩空气带动阀门而工作的。

单作用和双作用一般是指的气缸执行机构。

单作用：气缸的移动通过仪表空气的压力，返回时由弹簧供应压力。

双作用：气缸的移动和返回都是通过仪表空气来供应动力。

单作用的扭矩要比双作用的小得多。

故双作用一般用于需要较大扭矩的阀门。

双作用气动执行器工作原理当气源压力从气口（2）进入气缸两活塞之间中腔时，使两活塞分别向气缸两端方向移动，两端气腔的空气通过气口（4）排出，同时使两活塞齿条同步带动输出轴（齿轮）逆时针方向旋转。

反之气源压力从气口（4）进入气缸两端气腔时，使两活塞向气缸中心方向移动，中心气腔的空气通过气口（2）排出，同时使两活塞齿条同步带动输出轴（齿轮）顺时针方向旋转。

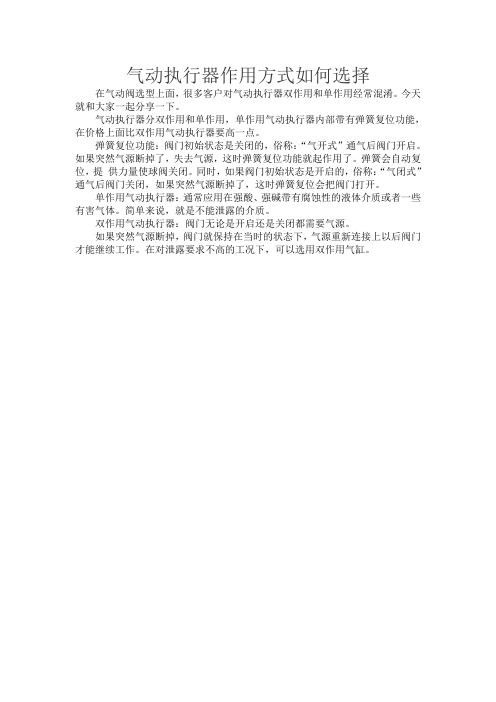

气动执行器作用方式如何选择在气动阀选型上面，很多客户对气动执行器双作用和单作用经常混淆。

今天就和大家一起分享一下。

气动执行器分双作用和单作用，单作用气动执行器内部带有弹簧复位功能，在价格上面比双作用气动执行器要高一点。

弹簧复位功能：阀门初始状态是关闭的，俗称：“气开式”通气后阀门开启。

如果突然气源断掉了，失去气源，这时弹簧复位功能就起作用了。

弹簧会自动复位，提供力量使球阀关闭。

同时，如果阀门初始状态是开启的，俗称：“气闭式”通气后阀门关闭，如果突然气源断掉了，这时弹簧复位会把阀门打开。

单作用气动执行器：通常应用在强酸、强碱带有腐蚀性的液体介质或者一些有害气体。

简单来说，就是不能泄露的介质。

双作用气动执行器：阀门无论是开启还是关闭都需要气源。

如果突然气源断掉，阀门就保持在当时的状态下，气源重新连接上以后阀门才能继续工作。

在对泄露要求不高的工况下，可以选用双作用气缸。

气动执行单作用和双作用气路连接原理《气动执行单作用和双作用气路连接原理》气动执行器是一种常用的传动装置，广泛应用于工业自动化系统中。

在气动系统中，气动执行器根据工作方式可分为单作用和双作用两种类型。

气动执行器的连接原理是决定其工作性能和稳定性的关键。

气动执行单作用气路的连接原理是将气源直接连接到气缸的一端，通过控制气源的开关，使气压进入气缸推动活塞运动。

在单作用气缸内部设置一个弹簧或重物，当气源关闭时，弹簧或重物会使活塞回到原始位置。

相比之下，气动执行双作用气路的连接原理相对复杂一些。

气动执行双作用气路需要通过一个更加复杂的气路系统来实现正反两个方向的运动控制。

双作用气缸的连接原理是将气源分别连接到气缸的两端，通过控制气源的开关，使气压进入气缸的一端推动活塞前进，当需要反向运动时，将气压源切换到气缸的另一端推动活塞后退。

气动执行单作用和双作用气路的连接原理有一些共同之处。

首先，它们都需要使用管道将气源与气缸连接起来，以便控制气源的压力传递。

其次，它们都需要使用气阀或气控元件来控制气源的开关，以实现气压的传递和控制。

然而，气动执行单作用和双作用气路的连接原理也存在一些差异。

在单作用气缸中，只需要一个气源进入气缸即可，而在双作用气缸中，需要分别接入气缸的两端。

此外，气动执行双作用气路在控制方面更加复杂，需要使用更多的气阀和控制元件来实现正反向的运动控制。

总之，气动执行单作用和双作用气路的连接原理是气动执行器正常工作的基础。

了解其连接原理可以帮助工程师正确设计和布置气动系统，确保气动执行器的稳定性和高效性。

通过合理控制气源的开关和压力传递，气动执行器可以实现更加精确和可靠的工作。

气压传动中的气动执行器气体是一种理想的传动介质，具有体积小、弹性大、速度快、操作方便等优点，因此在许多机械传动中得到广泛应用。

气压传动系统中的气动执行器是其中重要的组成部分，它能将气体能量转化为机械能，实现各种工艺过程中的运动控制。

一、气动执行器的基本原理气动执行器主要由气缸和活塞组成。

气缸是一个密封的容器，内部分为两个连通的腔室：气源腔和工作腔。

活塞则是负责传递气体能量的组件，能够在气源腔中接受气体的作用力，然后将其转化为机械运动。

当气源腔中的气体压力发生变化时，活塞就会受到压力差的作用而产生相应的运动，从而实现工作腔内的工作物体的运动。

二、气动执行器的工作过程气动执行器的工作过程可分为四个阶段：进气、压力平衡、推力、回气。

进气阶段：气源通过控制阀进入气缸的气源腔中，气压使活塞向工作腔移动，推动工作物体产生相应的运动。

压力平衡阶段：当活塞靠近工作腔壁时，进气口会被封闭，气源腔的压力暂时保持不变，活塞停止运动。

推力阶段：气源腔的气体继续进入工作腔，活塞受到压力差的作用，继续向工作腔推动，推动工作物体进行相应的工作。

回气阶段：气源经过控制阀排入大气中，活塞回到初始位置，为下一次工作做准备。

三、气动执行器的分类气动执行器主要分为气动缸和气压马达两种类型。

气动缸根据结构形式可分为活塞式气缸和薄膜式气缸。

活塞式气缸适用于较大推力和较高工作压力的场合，活塞能够承受较大的力矩。

薄膜式气缸则适用于较小推力和较低工作压力的场合，薄膜的柔韧性能保证了较好的密封性和灵活性。

气压马达则根据转动方式可分为气动涡轮马达和气动齿轮马达。

气动涡轮马达适用于较大功率和较高转速的场合，能够提供较大的输出扭矩。

气动齿轮马达则适用于较小功率和较低转速的场合，结构简单、紧凑。

四、气动执行器的应用领域气动执行器广泛应用于工业自动化控制、机械加工、装配线、输送系统、液压机械、航空航天等领域。

在工业自动化控制中，气动执行器可以实现工件的夹紧、顶推、拉伸等动作，提高生产效率和产品质量。

气动执行器工作原理气动执行器是一种利用气体力量来驱动成某种可控运动的机械设备。

其主要作用是将压缩空气的动力转化为机械运动，实现控制、调节、开关、切断等功能。

在自动化控制领域，气动执行器是最常见的动力传动元件之一，被广泛应用于各种领域。

那么，气动执行器的工作原理是什么呢？一、气动执行器的组成结构通常情况下，一个气动执行器包括以下主要组成部分：1、气压控制阀组件：气体由气压控制阀组件驱动，实现正反向转动或线性运动。

2、驱动薄膜：驱动薄膜是气动执行器的核心部件，通常由高分子聚合物等材料制成。

其作用是将气压控制阀组件的气压信号转化为膜片的运动，引起输出轴的线性或者转动运动。

3、输出轴：输出轴是执行器的机械动力输出部分，提供与被控制器件间的机械连接。

二、气动执行器工作原理气动执行器的工作原理是利用气体的动力，通过极简单的维护和管理。

当气源将压缩空气通过气控阀组件输出时，气控阀组件可以控制气体的进入和排出，从而控制执行器的工作状态。

作用在驱动薄膜上的气体压力可以塑造和控制薄膜的挠度，实现输出轴的正反向运动。

因此，只需要在气源提供压缩空气的情况下，气压控制阀组件就可以根据管道中到来的信号量调整阀门的定位，最终产生合适的压力，挠度等。

驱动薄膜可以将这些信号转换成输出轴的运动状态。

在工程应用中，输出轴可以连接到阀门、传感器、钩爪、机械臂等控制器件上，实现自动控制等功能。

三、气动执行器技术特点1、智能化：气动执行器可以内装传感器、控制电路等，实现信号的采集、分析以及智能控制等功能。

这赋予了气动执行器更加严谨、稳定的控制精度和快速反应的能力。

2、低能耗：相较于液压与电动执行器，气动执行器不需要大量的电力或液压能，其驱动源是压缩空气，所需能量不同也是较少的，成本更低。

3、维护简单：气动执行器具有可靠的性能和较长的寿命，但其修理和保养也更为简单方便。

因为气动执行器本身没有运动部件，也没有液压油等流体，所以其故障率更少。

4、安全性高：由于气动执行器是纯气体驱动的，不像液压或者电动传动那样有液体和电流的存在，因此其在工业和机械里应用得到的保障是更加全面的。

气动执行器工作原理气动执行器作为控制系统中的重要元件，用于驱动阀门、门窗、传送带等设备的开闭，其工作原理主要基于气动力学原理。

本文将详细介绍气动执行器的工作原理及其应用。

一、气动执行器的组成气动执行器主要由气缸、活塞和密封件组成。

其中，气缸是执行器的主体部件，通常由金属材料制成，具有耐压、耐磨等特性。

活塞则通过密封件与气缸壁之间形成密封空间，气缸的内部压力变化将驱动活塞的运动。

二、气动执行器的工作原理1. 压缩空气供给气动执行器的工作依赖于压缩空气的供给，通常通过气源供应系统提供。

气源通过管道输送至气缸中，形成一定的压力。

2. 汽缸内压力变化当气源供给到气缸中时，气缸内部压力会增加，导致活塞受到压力差的作用而产生运动。

当气源停止供给时，气缸内部的压力将逐渐降低。

3. 活塞运动气动执行器的关键部位是活塞，它是气缸内部压力变化的直接受力部件。

当气源供给到气缸中时，活塞会受到压力差的作用而被推动。

根据气源的供给和停止，活塞可以实现不同方向、不同速度的运动。

4. 密封件的作用为了确保气缸内部的气压变化能够驱动活塞的运动，气缸与活塞之间需要设置密封件。

密封件具有较好的弹性和密封性，能够防止气缸与活塞之间的气体泄漏，保证气动执行器的正常工作。

三、气动执行器的应用气动执行器广泛应用于工业自动化控制领域，常见的应用有：1. 控制阀门气动执行器可以通过与阀门连接，实现阀门的开启和关闭。

在工业生产过程中，阀门的开闭控制通常需要大量的力量，通过气动执行器可以方便地实现对阀门的控制。

2. 操作门窗气动执行器还可以用于操作门窗等设备。

在大型建筑物、公共场所或生产车间中，通过气动执行器控制门窗的开闭可以提高操作的便捷性和效率。

3. 传送带控制气动执行器也可用于控制传送带的启动和停止。

在物流、包装等领域，通过气动执行器控制传送带的运行，可以实现物品的自动输送，提高生产效率。

总结：气动执行器作为一种重要的自动控制元件，其工作原理基于气动力学原理。
