电气施工工艺--4

电气配线施工工艺1.电气配线施工准备2 施工准备2。

1 材料要求：2.1。

1 绝缘导线：导线的型号，规格必须符合设计要求，并有产品出厂合格证。

2。

1.2 镀锌铁丝或钢丝:应顺直无背扣、扭接等现象，并具有相应的机械拉力。

2.1.3 护口：应根据管径的大小选择相应规格的护口。

2。

1。

4 螺旋接线钮：应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。

2。

1.5 LC型压线帽：具有阻燃性能氧指数为27％以上，适用于铝导线2.5mm2、4mm2两种，适用于铜导线1mm2至4mm2结头压接,分为黄、白、红、绿、蓝五种颜色,可根据导线截面和根数选择使用(铝导线用绿、蓝；铜线用黄、白、红）。

2。

1。

6 套管：有铜套管，铝套管，铜铝过渡套管三种，选用时应采用与导线材质，规格相应的套管.2。

1.7 接线端子（接线鼻)：应根据导线的根数和总截面选择相应规格的接线端子。

2.1。

8 焊锡：由锡、铅和锑等元素组合的低熔点（185~260℃）合金.焊锡制成条状或丝状.2.1。

9 焊剂：能清除污物和抑制工件表面氧化物。

一般焊接应采用松香液，将天然松香溶解在酒精中制成乳状液体，适用于铜及铜合金焊件。

2。

1。

10 辅助材料：橡胶（或粘塑料)绝缘带、黑胶布、滑石粉、布条等。

2。

2 主要机具:2。

2.1 克丝甜、尖嘴钳、剥线钳、压接钳、放线架、放线车。

2。

2。

2 电炉、锡锅、锡斗、锡勺、电烙铁。

2.2.3 一字改锥，十字改锥、电工刀、高凳、万用表、兆欧表。

2.3 作业条件:2.3。

1 配管工程或线槽安装工程配合土建结构施工完毕。

2.3.2 高层建筑中的强电竖井、弱电竖井、综合布线竖井内，配管及线槽安装完毕。

2.3。

3 配合土建工程顶棚施工配管或线槽安装完毕。

3 操作工艺3。

1 工艺流程选择导线→扫管→穿带线→放线与断线→导线与带线的绑扎→管口带护口→导线连接→线路绝缘摇测3.2 选择导线：3.2。

1 应根据设计图规定选择导线。

一、施工准备1. 设计审查：施工前，对电气工程设计图纸进行详细审查，确保设计符合国家现行规范和标准。

2. 材料设备：选用符合国家标准的电气材料、设备，并确保质量合格。

3. 施工人员：施工人员应具备相应的专业知识和技能，熟悉电气工程施工规范。

4. 施工方案：编制详细的施工方案，明确施工顺序、施工工艺、质量控制点等。

二、施工工艺1. 线路敷设：（1）照明线路和低压线路均应设负荷保护，确保用电安全。

（2）电线穿管敷设时，管内电线的总截面积（包括外皮）不应超过管内径截面积的40%。

（3）线路应固定，排线横平竖直。

（4）暗线线路必须采用安全可靠的带护套的电线，埋线不允许有线接头。

2. 插座安装：（1）插座应离地面200mm左右，确保安全。

（2）线盒里每路线必须留线头，长度不少于150mm（左零线、右相线），便于维修。

（3）接线要做到相线进开关，零线进灯头。

3. 配电箱（柜）安装：（1）配电箱（柜）的金属框架及基础型钢必须接地（PE）可靠。

（2）进线总箱（柜）应做重复接地，线径不小于电源零线规格。

（3）配电箱（柜）配线整齐，无绞接现象，导线连接紧密，无松动。

（4）配电箱柜内开关动作灵活可靠，零线（N）和保护地线（PE）线分开设置。

（5）配电箱（柜）内开关应标明被控设备编号和名称，回路编号齐全，标识明确，不易脱落。

4. 低压电气设备安装：（1）空调器、家用电器等低压电气设备的安装，应按规定进行。

（2）设备安装位置合理，确保安全、方便使用。

三、质量控制1. 施工过程中，严格按照施工规范进行操作，确保施工质量。

2. 定期对施工人员进行质量检查，发现问题及时整改。

3. 完成施工后，进行自检、互检、专检，确保工程质量。

4. 对施工过程中发现的问题，及时上报并处理。

四、验收1. 施工完成后，进行验收，确保工程质量符合国家规范和标准。

2. 验收内容包括：电气线路敷设、插座安装、配电箱（柜）安装、低压电气设备安装等。

3. 验收合格后，方可投入使用。

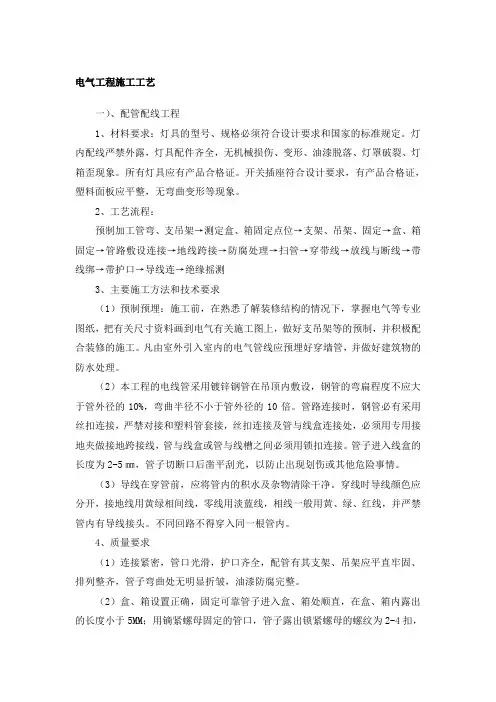

电气工程施工工艺一）、配管配线工程1、材料要求：灯具的型号、规格必须符合设计要求和国家的标准规定。

灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆脱落、灯罩破裂、灯箱歪现象。

所有灯具应有产品合格证。

开关插座符合设计要求，有产品合格证，塑料面板应平整，无弯曲变形等现象。

2、工艺流程：预制加工管弯、支吊架→测定盒、箱固定点位→支架、吊架、固定→盒、箱固定→管路敷设连接→地线跨接→防腐处理→扫管→穿带线→放线与断线→带线绑→带护口→导线连→绝缘摇测3、主要施工方法和技术要求（1）预制预埋：施工前，在熟悉了解装修结构的情况下，掌握电气等专业图纸，把有关尺寸资料画到电气有关施工图上，做好支吊架等的预制，并积极配合装修的施工。

凡由室外引入室内的电气管线应预埋好穿墙管，并做好建筑物的防水处理。

（2）本工程的电线管采用镀锌钢管在吊顶内敷设，钢管的弯扁程度不应大于管外径的10%，弯曲半径不小于管外径的10倍。

管路连接时，钢管必有采用丝扣连接，严禁对接和塑料管套接，丝扣连接及管与线盒连接处，必须用专用接地夹做接地跨接线，管与线盒或管与线槽之间必须用锁扣连接。

管子进入线盒的长度为2-5㎜，管子切断口后凿平刮光，以防止出现划伤或其他危险事情。

（3）导线在穿管前，应将管内的积水及杂物清除干净。

穿线时导线颜色应分开，接地线用黄绿相间线，零线用淡蓝线，相线一般用黄、绿、红线，并严禁管内有导线接头。

不同回路不得穿入同一根管内。

4、质量要求（1）连接紧密，管口光滑，护口齐全，配管有其支架、吊架应平直牢固、排列整齐，管子弯曲处无明显折皱，油漆防腐完整。

（2）盒、箱设置正确，固定可靠管子进入盒、箱处顺直，在盒、箱内露出的长度小于5MM；用镝紧螺母固定的管口，管子露出锁紧螺母的螺纹为2-4扣，线路进入电气设备和器具的管口位置正确。

（3）金属电线保护管、盒、箱及支架接地（接零）（4）盒、箱内清洁无杂物，护口、护线套管齐全无脱落，导线排列整齐，并留有适当余量。

电气管道施工工艺1. 引言本文档旨在介绍电气管道施工工艺，包括施工前准备、施工流程和质量控制等方面的内容。

2. 施工前准备在进行电气管道施工前，需要进行以下准备工作：- 确定管道的布置和安装位置；- 调查现场环境和地质情况，评估施工可能遇到的问题；- 准备所需的材料和设备，并进行检查和测试；- 制定详细的施工计划和时间表。

3. 施工流程电气管道施工的流程主要包括以下步骤：1. 建立施工现场：搭建临时设施，并确保施工现场的安全和整洁。

2. 安装电气管道：按照设计要求进行管道的安装，包括管道的连接、支架的安装等。

3. 进行电气接线：根据电气图纸进行接线工作，包括连接电缆、接线盒等。

4. 进行测试和调试：对安装完成的电气管道进行测试，确保其运行正常。

5. 完工和验收：完成施工工作后，进行质量验收，并整理相关文件和记录。

4. 质量控制为确保电气管道施工的质量，需要进行以下质量控制措施：- 严格按照设计要求和规范进行施工；- 进行材料和设备的检测和验收，确保其符合要求；- 定期进行现场巡检和质量检查，及时发现和解决问题；- 实施质量监督和记录，确保施工过程的可追溯性。

5. 安全注意事项在进行电气管道施工时，需注意以下安全事项：- 严格遵守安全操作规程，佩戴必要的个人防护装备；- 对施工现场进行安全检查，确保没有明显安全隐患；- 遵守相关的安全管理制度和法律法规，确保施工过程的安全性。

6. 总结本文档介绍了电气管道施工工艺的相关内容，包括施工前准备、施工流程和质量控制等方面。

通过严格遵守规范和注意安全事项，可以保证施工的质量和安全性。

电气系统安装工程施工工艺一、配电箱安装1、工艺流程测量定位一设备开箱检查f二次运输一固定铁件制安一设备安装、屏柜连接一设备调试、二次模拟试验一验收。

2、施工要点(1)安装前首先进行开箱检查，核对箱盘的型号、规格是否符合设计要求，并作好开箱检查记录。

开箱检查应与监理、供货商代表及业主代表共同进行。

(2)安装嵌墙式配电箱时，在安装环境不具备条件时，宜先安装箱壳，在土建预留位置找好标高，将箱体用水泥沙浆固定好。

待条件成熟后再安装箱内元件和盘面。

盘面要求紧贴墙面，平正、不歪斜。

(3)落地式安装的配电箱、控制柜，在冷冻机房、废水泵房等部位应高出地面200mm,以防地面水浸蚀；其他部位高出地面40mm o槽钢基础应做成框状，用电焊焊接在预埋件上或用膨胀螺栓固定在地面上，并可靠接地。

柜体应垂直，垂直误差不超过2mm。

(4)明装挂墙式安装，底边距地高度为L5πι,箱体垂直，误差不超过2mmo(5)配电箱(盘)内的接线完成后，应保证其内部接线无接头，排列整洁、美观，线号清晰、多股软线压接应搪锡，感观良好，配电箱门及外壳均应有明显可靠的PE线连接点。

PE线不允许利用箱体和外壳串接，最小截面应符合规范要求。

(6)墙上明装的动力、照明配电箱(盘)的预埋件(金属埋件、螺栓），在抹灰前预留和预埋；暗装的动力、照明配电箱的预留孔和动力、照明配线的线盒及电线导管等，经检查确认到位，才能安装配电箱（盘）。

二、桥架安装1、安装流程桥架、线槽入库验收f划线定位f托臂、支吊架安装f桥架、线槽安装f保护地线安装f调平校直f中间验收。

2、施工要点（1）划线定位根据图纸确定始端到终端，找好水平或垂直线，沿墙壁、顶棚和模板等处，在线路的中心线进行弹线。

设计图的要求，分匀档距并标出具体位置。

（2）支、吊架安装安装前，根据支架承受的荷重，选择相应的膨胀螺栓及钻头；埋好螺栓后，可用螺母配上相应的垫圈将支架或吊架直接固定在金属膨胀螺栓上。

支架与吊架所用钢材应平直，无显著扭曲。

建筑电气工程施工工艺标准
建筑电气工程施工工艺标准是指在建筑电气工程施工过程中，对于工艺流程、
标准规范、安全措施等方面的要求和规定。

建筑电气工程施工工艺标准的制定和执行，对于保障电气工程施工质量、提高工程施工效率、确保工程安全具有重要意义。

首先，建筑电气工程施工工艺标准需要明确电气设备的安装位置和方法。

在进
行电气设备安装时，需要根据设计要求和现场实际情况，合理确定设备的安装位置，并严格按照标准要求进行安装，确保设备安全可靠。

其次，建筑电气工程施工工艺标准需要规定电气线路的敷设和连接要求。

在进
行电气线路敷设时，需要考虑线路的走向、敷设方式和保护措施，确保线路不受外界环境的影响，保证电气线路的安全可靠。

另外，建筑电气工程施工工艺标准还需要规定电气设备的调试和验收程序。

在
电气设备安装完成后，需要进行设备的调试和验收工作，以确保设备的正常运行和安全使用。

此外，建筑电气工程施工工艺标准还需要明确电气工程施工中的安全措施和应
急预案。

在施工过程中，需要严格遵守安全操作规程，保证施工人员的安全，同时需要制定应急预案，应对可能发生的突发情况，确保施工过程的安全稳定。

最后，建筑电气工程施工工艺标准需要对施工过程中的质量控制进行规定。

在
施工过程中，需要对材料的选用、工艺的操作、施工的质量进行严格控制，确保工程质量符合设计要求。

总的来说，建筑电气工程施工工艺标准的制定和执行，对于保障电气工程施工
质量、提高工程施工效率、确保工程安全具有重要意义。

只有严格按照标准要求进行施工，才能确保电气工程的安全可靠，为建筑工程的顺利进行提供保障。

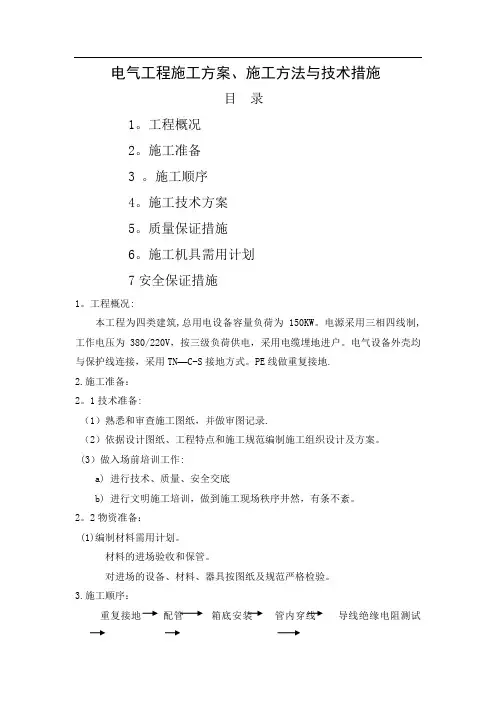

电气工程施工方案、施工方法与技术措施目录1。

工程概况2。

施工准备3 。

施工顺序4。

施工技术方案5。

质量保证措施6。

施工机具需用计划7安全保证措施1。

工程概况:本工程为四类建筑,总用电设备容量负荷为 150KW。

电源采用三相四线制,工作电压为380/220V，按三级负荷供电，采用电缆埋地进户。

电气设备外壳均与保护线连接，采用TN—C-S接地方式。

PE线做重复接地.2.施工准备：2。

1技术准备:（1）熟悉和审查施工图纸，并做审图记录.（2）依据设计图纸、工程特点和施工规范编制施工组织设计及方案。

(3）做入场前培训工作:a) 进行技术、质量、安全交底b) 进行文明施工培训，做到施工现场秩序井然，有条不紊。

2。

2物资准备：(1)编制材料需用计划。

材料的进场验收和保管。

对进场的设备、材料、器具按图纸及规范严格检验。

3.施工顺序：重复接地配管箱底安装管内穿线导线绝缘电阻测试配电箱配线照明器具及设备安装系统调试4。

施工技术方案：4。

1重复接地：由基础沿柱引上敷设至二层进户配电箱处，并在—0。

8m处预留镀锌扁钢，以备接地电阻什不满足要求，补打接地极时使用.4.2配管：4。

2.1较长的管路,为确保穿线畅通，除尽量按规定增设接线箱、盒外,管路敷设力求短而直，在条件允许的情况下,暗敷设的管路弯曲半径尽可能加大式减缓90度弯曲；配管超过下列长度，中间加装拉线盒且两点间距离符合以下要求：1）30m无弯曲；2）一个弯；3)15m两个弯；4）8m三个弯。

4。

2。

2钢管弯曲时，弯曲半径不可小于管半径的6倍，埋于地下或混凝土内不可小于管外径的10倍。

4。

2.3暗配管路直角弯不超过3个.4.2.4进入箱盒内的管必须顺直且长度一致，不超过5mm为宜。

4。

2.5暗敷在平面砼内管路力求在同一点上避免产生三层交叉，遵循”小管让大管”的原则。

4.2。

6埋入墙内式混凝土内的管离表面净厚不小于15mm,事故照明管路的保护层厚度不小于30mm.4.2。

电气安装工程施工方法施工顺序：逐层施工，按主要工序分为四个施工阶段：第一阶段：做好电气配管、固定支架的预埋与接地的地下部分工作.第二阶段：其它施工队伍施工时,会使线路产生损坏，或严重污染的建筑装修工作结束后，进行配线工作和与大中型电气设备、电缆桥架的安装工作.第三阶段：配线工作完成后,进行小型易损坏电气设备、控制器件的安装和照明灯具的安装.第四阶段：安装工作收尾,设备系统调试交工。

所有电气安装施工开始前，施工图纸、资料应齐全，组织员工认真读图、熟悉图纸、学习规范，施工图纸、施工方案已经业主批准应做好工程施工记录，安排已批准的方案，精心组织施工,隐蔽工程在施工过程中进行中间验收,并及时做好签证。

4。

1 电气配线施工方法1、施工前的材料准备:1）绝缘导线规格、型号必须符合设计要求,具有出厂合格证书。

2）选用管护口，一般塑料为阻燃性。

3）选用与导线根数和总截面相应规格的接线端子。

2、工艺流程：选择导线→扫管→穿带线→放线及断线→导线与带线的绑扎带护口→导线连接→导线焊接→导线包扎→线路检查绝缘摇测。

3、电气配线：1)管子穿线前应将管中积水、杂物清除干净，管口毛刺打磨平滑。

2）管内导线的总截面积(包括外护层）不超过管子截面积的40％，ZRBV —1。

5mm2和ZRBV2。

5mm2导线穿管，管内：1— 3 根导线穿DG20（G15)4— 6 根导线穿DG25(G20)7根以上导线穿DG32（G25）3）导线穿入钢管后应在管口处装护套保护导线，导线从电线管口引到电机设备接线箱部分需穿软管加以保护.4）导线在管内、线槽内不应有接头或扭结。

5）导线在垂直管路内敷设，距离超过20m时，为减少导线的下垂力，应在接线盒内加以固定。

6)不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽内的同一槽孔内.7）导线在线槽内敷设时应按规定距离给予固定，并标注编号标记.8)铜芯导线的中间连接和分支连接应使用熔焊、线夹或压接法连接。

电气工程施工方案一、电气工程主要工序施工方法及保证措施（一）电缆桥架施工方法1、工艺流程弹线定位→金属膨胀螺栓安装→螺栓固定支架与吊架→桥架安装→保护地线安装→槽内配线→线路检查及绝缘摇测2、施工作法1）桥架敷设接头拼缝严密，水平桥架保证水平误差不大于5/1000，总长度上偏差不超过5cm。

垂直桥架保证误差不大于2/1000，总长度偏差不超过2cm。

2）电缆桥架在穿越楼板时，采取做防火隔离措施。

3）电缆桥架跨越伸缩缝处设置伸缩缝，通常以断开0.1m左右为宜，当桥架的直线段超过30m时须预留0.2～0.3m的伸缩缝。

4）桥架直线段方向改变处采用弯通实现，其转弯处的弯曲半径，不小于该桥架上电缆弯曲半径的最大者。

5）桥架的连接避免在穿越楼板或墙壁等处进行。

6）电缆桥架垂直敷设时，固定点跨距不大于2m。

7）桥架首端、终端及距离出接线盒0.5m处均设置支撑点。

8）非直线段的桥架当内侧弯曲半径不大于0.3m时，在距非直线段与直线段接合处0.3～0.6m的直线段侧设置一个支架或吊架；当半径大于0.3m时，除符合上述要求外，在非直线段中部还须增设一个支架或吊架。

（二）电缆敷设施工方法1、施工作法A电缆敷设前按下列要求进行检查：（1）、电缆型号、电压、规格符合设计。

（2）、电缆外观应无损伤、绝缘良好。

（3）、电缆放线架应放置稳妥，钢轴的强度和长度与电缆盘重量和宽度相配合（4）、电缆敷设前按设计和实际路径计算每根电缆的长度，合理安排每根电缆，减少电缆接头。

B电力电缆在终端头与附近留有备用长度。

C电缆的最小弯曲半径见附表。

D电缆敷设时，电缆从盘的上端引出，不使电缆在支架上及地面磨擦拖拉，电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。

E电缆敷设时排列整齐，不交叉，加以固定，并及时装设标志牌。

标志牌的装设符合下列要求：（1）在电缆终端头、拐弯处及竖井的两端、井内等地方，电缆上装设标志牌。

（2）标志牌上注明线路编号。

电气改造1.1 配电柜安装施工方案施工工艺流程设备拆除→设备开箱检查→设备搬运→柜（盘）稳装→柜（盘）二次线配线→试验调整→送电运行验收。

单项施工方案拆除前施工准备阶段流程1.检查施工所需要的工具及材料是否齐全2.联系总负责人员及场站人员，做好施工工作的配合及问题解决3.运送新配电柜到达现场并检查配电柜是否完好，线路是否正确，并做好防雨措施4.记录标记原配电柜及线路的柜号和线号标记5.设置防护及确保安全措施（在地板上敷橡胶以免在配电柜移动过程中损坏地板，设置防护隔离带以免误伤他人，我方人员设专人防护并做好防火.防触电.防扎上的防护工作）。

配电柜拆除阶段1.断电后拆除生活用点并接到临时配电柜2.拆除配电柜底部固定部分3.电工检查接线端子及电缆接头是否需要更换4.利用撬杠抬高配电柜，使配电柜坐落在准备的滑杠上来移动配电柜，出门时门前垫枕木使室内与室外同一高度，并移动配电柜到室外（3.4同时进行）。

配电柜安装及配线阶段1.移动配电柜到室内并就位2.校正配电柜的水平及垂直度，保证误差不超过允许误差3.固定新装配电柜4.按照拆除之前的记录连接回路接线并进行回路.线路标记5.完成各个配电柜的接地工作，并检查检验6.检查配电柜接线及接地是否完好配电柜通电调试及交付使用1.对每个回路进行通电调试并试运技术力量及人员配置人员配置我方配备现场技术负责1人、电工2人、辅助工2人。

具体人员职责及安排如下：■人员职责安排■施工人员配合安排1.小站安全施工方案2.所有施工人员必须进行进场前安全培训3.所有施工人员必须按规定佩戴好劳保用品4.遵守各种电气设备安装操作规程，注意安全用电5.临时用电的电源线绝缘性应符合要求，使用不能超载，以防引发火灾6.现场施工标准化管理，施工材料、机具不准乱堆放，确保现场整洁文明1.2 喷淋采用预作用系统当火灾发生区的探测器动作时，向区域报警器输入信号，区域报警器向消防控制中心发出报警信号，同时打开预作用报警阀处的电磁阀，开启自动喷水灭火系统给水加压泵和管网系统末端快速放气阀前的电动阀门，向管网供水和排出管网空气，保证系统灭火。
