SWANAMU电导率培训教材

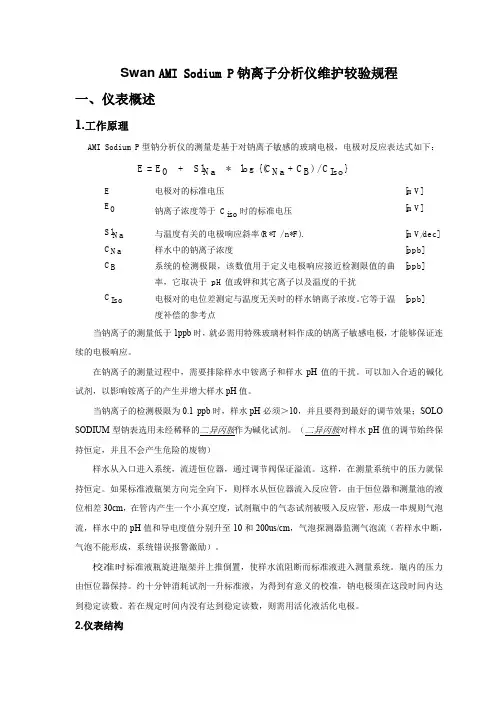

Swan AMI Sodium P钠离子分析仪维护较验规程一、仪表概述1.工作原理AMI Sodium P型钠分析仪的测量是基于对钠离子敏感的玻璃电极，电极对反应表达式如下：E = E0+ Sl Na* log {(C Na + C B) / C Iso}E 电极对的标准电压[mV]E0钠离子浓度等于C iso时的标准电压[mV] Sl Na与温度有关的电极响应斜率(R*T / n*F). [mV/dec]C Na样水中的钠离子浓度[ppb]C B系统的检测极限，该数值用于定义电极响应接近检测限值的曲[ppb]率，它取决于pH值或钾和其它离子以及温度的干扰C Iso电极对的电位差测定与温度无关时的样水钠离子浓度。

它等于温[ppb]度补偿的参考点当钠离子的测量低于1ppb时，就必需用特殊玻璃材料作成的钠离子敏感电极，才能够保证连续的电极响应。

在钠离子的测量过程中，需要排除样水中铵离子和样水pH值的干扰。

可以加入合适的碱化试剂，以影响铵离子的产生并增大样水pH值。

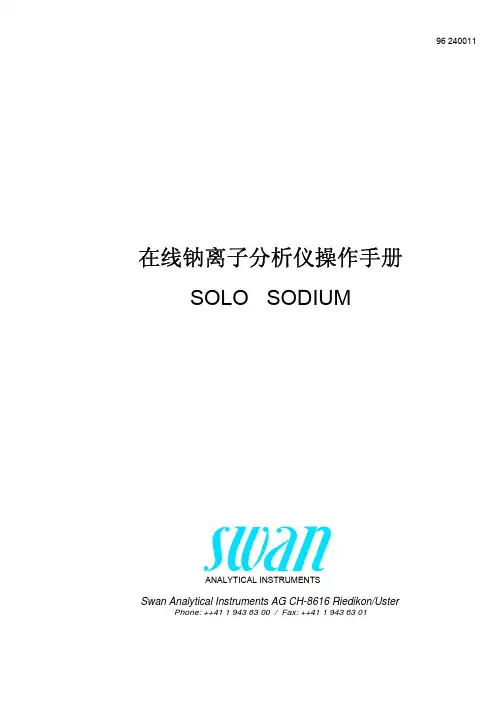

当钠离子的检测极限为0.1 ppb时，样水pH必须＞10，并且要得到最好的调节效果；SOLO SODIUM型钠表选用未经稀释的二异丙胺作为碱化试剂。

（二异丙胺对样水pH值的调节始终保持恒定，并且不会产生危险的废物）样水从入口进入系统，流进恒位器，通过调节阀保证溢流。

这样，在测量系统中的压力就保持恒定。

如果标准液瓶架方向完全向下，则样水从恒位器流入反应管，由于恒位器和测量池的液位相差30cm，在管内产生一个小真空度，试剂瓶中的气态试剂被吸入反应管，形成一串规则气泡流，样水中的pH值和导电度值分别升至10和200us/cm，气泡探测器监测气泡流（若样水中断，气泡不能形成，系统错误报警激励）。

校准时标准液瓶旋进瓶架并上推倒置，使样水流阻断而标准液进入测量系统。

瓶内的压力由恒位器保持。

约十分钟消耗试剂一升标准液，为得到有意义的校准，钠电极须在这段时间内达到稳定读数。

AMU_pH-Redox操作⼿册O p e r a t o r ’s M a n u a lAMU pH/Redox 操作⼿册V ersion 3.50 and laterSWAN sets the StandardA-96.250.441 / 060923客户⽀持SWAN及其代理商在全球都有经过严格培训的技术⼈员，如有任何问题请与最近的代理商联系。

SWAN ANALYTISCHE INSTRUMENTEAG Turicaphonstrasse 298616 RiedikonSwitzerlandInternet: www.swan.chE-mail:***************⽂档2006,SWAN ANALYTISCHE INSTRUMENTE AG, Switzerland, all rights reserved Information contained in this document is subject to change without notice.AMU pH-RedoxAMU pH-Redox安全指导1.安全指导概述本⼿册介绍仪表使⽤中可能出现的危险，并提供安全指导以降低风险。

在操作中请严格按照本⼿册的安全指导，如违规操作可能会对操作⼈员造成⼈⾝伤害。

本设备的操作⼈员需经过SWAN 技术⼈员培训。

本⼿册应尽量放置在与仪表接近的地⽅。

1.1警告以下是相关的安全标识:标识提⽰标识警告此标识表⽰可能会对操作⼈员造成⼈⾝伤害，如：.电击提⽰提⽰标识表⽰可能会对仪表造成损坏，出现误操作或测量值不正常。

AMU pH-RedoxSafety Instructions1.2安全规则概述法律要求⽤户在操作本设备时应遵照当地的法律法规，应严格按照本⼿册的指导操作以保证设备的安全运⾏。

备品备件请使⽤SWAN 公司⽣产的备品备件，如在质保期内使⽤了⾮SWAN ⽣产的备件造成设备的损坏则SWAN 公司不再对设备进⾏质保。

SWAN公司在线AMUPH表培训文件瑞士SWAN公司中国代表处北京欧林特技术咨询有限公司（一）PH表维护规程（二）测量原理水的pH值是表示水中氢离子浓度的负对数值，表示为：pH=-lg[H+]由水中氢离子的浓度，可以知道水溶液是呈碱性、中性或是酸性。

由于氢离子浓度的数值往往很小，在应用上很不方便，所以就用pH值这一概念来作为水溶液酸、碱性的判断指标。

而且，氢离子浓度的负对数值恰能表示出酸、碱性的变化幅度的数量级的大小，这样应用起来就十分方便。

并由此得到：（1）中性水溶液，pH=-lg[H+]=-lg10-7=-7；（2）酸性水溶液，pH=-lg[H+]＜7，pH值越小，表示酸性越强；（3）碱性水溶液，pH=-lg[H+]＞7，pH值越大，表示碱性越强；如果进一步按pH值（酸、碱度）更加详细地把水质分类，可以得到：（1）强酸性水溶液，pH＜5.0；（2）弱酸性水溶液，pH=5.0~6.4；（3）中性水溶液，pH=6.5~8.0；（4）弱碱性水溶液，pH=8.1~10.0；（5）强碱性水溶液，pH＞10。

（三）仪表结构AMUpH/RedoxB-FlowpHT变送器流通池sensorpHFLReferenceFLsensorpHSI参比电极测量电极复合电极Fillingsolution填充液（四）操作一、仪表按键:所有AMU型仪表的按键均由四个按键组成。

的功能是打开一个菜单或者确认输入；的功能是退出一个菜单或命令，或者返回到上一级菜单；的功能是向下或向上移动菜单，或者减小或增加数字。

仪表菜单：AMISodiumP的菜单由Messages(信息)、Diagnostics(诊断)、Maintenance(维护)、Operation(操作)和Installation(安装)五个主菜单组成。

１、Messages（错误信息）PendingErrors1.1(未确认故障)Messages(错误信息)MessageList1.2(故障列表)2、Diagnostics(诊断)仪表版本、主板、电极、水样等信息，详见说明书。

ANALYTICAL INSTRUMENTSSWAN公司在线电导率表培训文件瑞士SWAN公司中国代表处北京欧林特技术咨询有限公司（一）维护规程(二) 电导率表测量原理在测量水溶液的导电能力时，往往用电阻的倒数——电导来描述，或用电阻率的倒数——电导率来表示。

在导电的过程中，水溶液所呈现出的电阻特性也符合电阻的定义。

根据欧姆定律，在水温一定的情况下，水的电阻值R与电极的垂直截面积A成反比，与电极间的距离L成正比，如下式：R=ρ·L/A其中ρ为电阻率，或称比电阻。

电阻的单位为欧姆（欧，代号Ω），或用微欧（μΩ），1Ω=106μΩ；电阻率的国际制（SI）单位为欧米（Ω·m）。

如果电极的截面积A做成1cm2，两电极间的距离L为1cm，那么电阻值就等于电阻率。

三、仪表结构：电导率变送器电导率流通池电导率电极四、操作试剂及标液的配置：1、配制钠表校准所需标液（100ppb, 1000ppb）钠表可做一点或两点校准，其浓度可在10-2000ppb间任意选择。

随表配有100ml1000ppm的母液，配制时稀释即可。

2、准备1000ml100%纯度二异丙胺。

3、参比电极电解液钠表参比电极电解液为2.0M的KCl，随表配有100 ml，用完后用户可自行配制或从SWAN公司订购。

仪表按键:所有AMI型仪表的按键均由四个按键组成。

的功能是打开一个菜单或者确认输入；的功能是退出一个菜单或命令，或者返回到上一级菜单；的功能是向下或向上移动菜单，或者减小或增加数字。

仪表菜单：AMI Sodium P的菜单由Messages(信息)、Diagnostics(诊断)、Maintenance(维护)、Operation(操作)和Installation(安装)五个主菜单组成。

菜单介绍1、Messages（错误信息）Pending Errors 1.1(未确认故障)Messages(错误信息) Message List 1.2(故障列表)2．Diagnostic(诊断)Designation AMU PowerconInstrument(仪表) 2.1.31Identification Factory Test Motherboard(主板)（出厂检测）Front End(前端板)Years(年) 2.1.4.1Operating Time Days(天)(运行时间) Hours(时)Current ValueCond. Sensor Raw Value(电导率电极) Cal. History(校准历史) 2.2.1.4 SensorsDiag. Miscellaneous Case Temp.(箱体温度) 2.2.2.1 (诊断) (其他)Sample ID(样水名称) 2.3.1Temperature(温度)Sample Pt1000(样水) Sample flow(样水流量)Raw valueAlarm Relay(报警继电器) 2.4.1Relay1/2(继电器1/2)I/O State(输入输出状态) Input (输入)Signal Output1/2(信号输出1/2)Interface Protocol(协议)(串口) Baud rate(波特率)3.Maintenance(维护)Calibration(校准) 3.1*Alarm Relay(继电器报警)3.2.1 Maintenance Simulation(模拟) Relay1/2（维护）Signal output1/2(模拟输出)Set Time(设置时间) 3.3*4. Operation(操作)Filter Time Const.(过滤时间常数)4.1.1Sensors(电极) Hold after Cal.(校准延时)4.1.2Alarm Relay Alarm Sodium(钠报警)4.3.1.1(报警继电器) Alarm pH(pH报警)4.3.1.2 Operation Relay Contacts(操作) (继电器接点) Relay1/2 Input Limit Valueor Setpoint depends on settings inor Timer menu5:InstallationLog Interval(采集间隔) 4.3.1*LoggerClear Logger(清除数据采集4.3.2 *5.Installation(安装)Flow(流量) None 5.1.1*Q-FlowCell Constant 电池常数5.1.2.1* Sensors Sensor parameters Temp. Correction温度修正5.1.2.2*(电极参数) Cable Length 电缆长度5.1.2.3*Comp.None 不补偿Coefficient 系数补偿Temp. comp. Neutral salts 中性水（温度补偿方式）High-purity water 高纯水Strong acids 强酸Strong bases 强碱Ammonia, Eth.am. 氨乙醇氨Morpholine 吗啉Signal outputs Signal output1/2 Current loop(电流环)(信号输出) (信号输出1/2) Function(功能)Scaling(范围)Alarm Sodium1(钠报警1) 5.3.1.1Alarm Sodium2(钠报警2) 5.3.1.2Alarm pH(pH报警) 5.3.1.3Alarm Relay Sample Flow(样水流量) 5.3.1.4（报警继电器）Sample Temp.(样水温度) 5.3.1.5Case Temp.hi.(箱体温高) 5.3.1.6Case Temp.low(箱体温低) 5.3.1.6 Installation Function(功能)(安装) Relay Contacts Relay 1/2 Parameter(参数)（继电器）Limit/settings(限位/设置)Active(激活) 5.3.4.1Signal outputs(信号输出)5.3.4.2Input Output/Control(输出控制)5.3.4.3(输入) Fault(故障) 5.3.4.4Delay(延迟) 5.3.4.5Language (语言) 5.4.1Set defaults(恢复出厂设置) 5.4.2Miscellaneous Load Firmware (更新软件) 5.4.3(其他) Password (密码) 5.4.4Sample ID(样水点) 5.4.5Protocol(协议)Interface Device Address 设备地址(串口) Baud Rate / ID No.Local Operation / Parity仪表设置1、时间设置Maintenanc e → Set Time(3.3)2、电极设定电池常数Installation →Sensors →Sensors parameters →Cell Constant温补系数Installation →Sensors →Sensors parameters →Temp. Correction电缆长度Installation →Sensors →Sensors parameters →Cable Length3、信号输出设置第一路输出：Operation →Signal Outputs →Signal Output 1 →Range low(低限)、Range high(高限)第二路输出：Operation →Signal Outputs →Signal Output 2 →Range low(低限)、Range high(高限)仪表校准无需校准。
