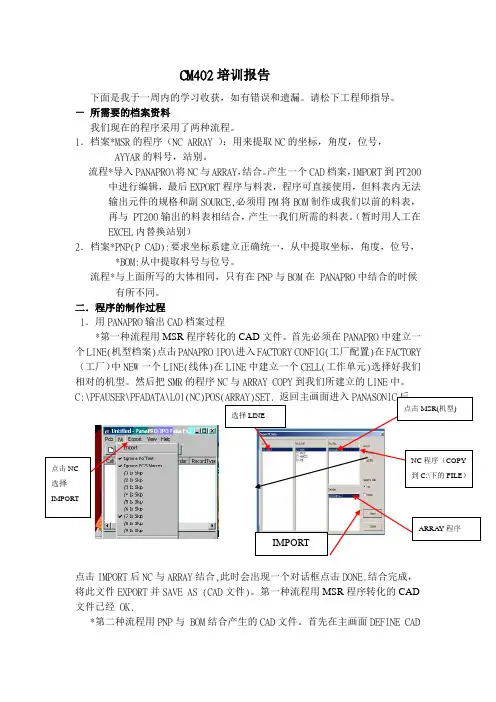

CM402培训报告下面是我于一周内的学习收获，如有错误和遗漏。

请松下工程师指导。

－ 所需要的档案资料我们现在的程序采用了两种流程。

1．档案*MSR 的程序（NC ARRAY ）：用来提取NC 的坐标，角度，位号，AYYAR 的料号，站别。

流程*导入PANAPRO\将NC 与ARRAY ，结合。

产生一个CAD 档案，IMPORT 到PT200中进行编辑，最后EXPORT 程序与料表，程序可直接使用，但料表内无法输出元件的规格和副SOURCE,必须用PM 将BOM 制作成我们以前的料表，再与 PT200输出的料表相结合，产生一我们所需的料表。

（暂时用人工在EXCEL 内替换站别）2．档案*PNP(P CAD):要求坐标系建立正确统一，从中提取坐标，角度，位号， *BOM:从中提取料号与位号。

流程*与上面所写的大体相同，只有在PNP 与BOM 在 PANAPRO 中结合的时候有所不同。

二．程序的制作过程1．用PANAPRO 输出CAD 档案过程*第一种流程用MSR 程序转化的CAD 文件。

首先必须在PANAPRO 中建立一个LINE(机型档案)点击PANAPRO IPO\进入FACTORY CONFIG(工厂配置)在FACTORY （工厂）中NEW 一个LINE(线体)在LINE 中建立一个CELL(工作单元)选择好我们相对的机型。

然后把SMR 的程序NC 与ARRAY COPY 到我们所建立的LINE 中。

C:\PFAUSER\PFADATA\L01(NC)POS(ARRAY)SET. 返回主画面进入PANASONIC 后.点击IMPORT 后NC 与ARRAY 结合,此时会出现一个对话框点击DONE.结合完成，将此文件EXPORT 并SAVE AS (CAD 文件)。

第一种流程用MSR 程序转化的CAD 文件已经 OK.*第二种流程用PNP 与 BOM 结合产生的CAD 文件。

首先在主画面DEFINE CAD点击NC 选择IMPORTNC 程序（COPY 到C:\下的FILE ）ARRAY 程序IMPORT选择LINE点击MSR(机型)SYSTEMS （定义CAD 与BOM 的格式）进入后NEW 一个CAD SYSTEMS 名称此时会出现一个对话框.在箭头所指处，1.输入TOP 与BOTTOM 定义基板的正反面。

NB2/3 SMT设备工程课
雁过无声
Quanta Confidential
光标与白色边框重叠 后按Ｏ键，会弹出如 图所示的对话框，不 需要修改任何数据直 接按ＯＫ键
按ＯＫ键之后我们会 发现gerber与白色图 框原点已重叠，且原 点的坐标已更改为０
NB2/3 SMT设备工程课
雁过无声
Quanta Confidential
NB2/3 SMT设备工程课
雁过无声 Quanta Confidential
按ＯＫ后会有一 个登陆的过程， 登陆结束后会有 一个提示信息， 如左图。无报错 信息后点击ＯＫ
选中 gerber 文件按v 后将 gerber 变为可 见
NB2/3 SMT设备工程课
在软件的左下角有一个信息框，当我们运行两个以上的文件时我们 只能够去编辑其中一个，所以当我们将CAD load进来后原先的gerber 就被隐藏掉，但我们还需要看见gerber，所以需要我们手动去更改， 在这里e代表的为编辑状态，h为隐藏状态，v表示可见但不能编辑状 态。当我们需要修改各文件的状态时用鼠标点中该文件后在键盘上 选择相应的字母后即可。如上图我们选中的位gerber，当我们点击v 后即可以看到被隐藏的gerber。
雁过无声
PCB样板
Quanta Confidential
二
准备资料的介绍
BOM 提供给我们的资料主要为每个元件位臵相对 应的料号(广达11位料号) 及该元件信息的描述。 一般情况下ME给我们的是按该机种Mother board命 名的文件夹及相应日期 在该文件中包 含着该机种Mother board及其它小板三字介及版本 命名的文件夹 在各文件夹下面包含着以相应的三字介、四字介、 五子介命名的excel文档 这些文档 中即为相应PCB和面别的BOM信息。

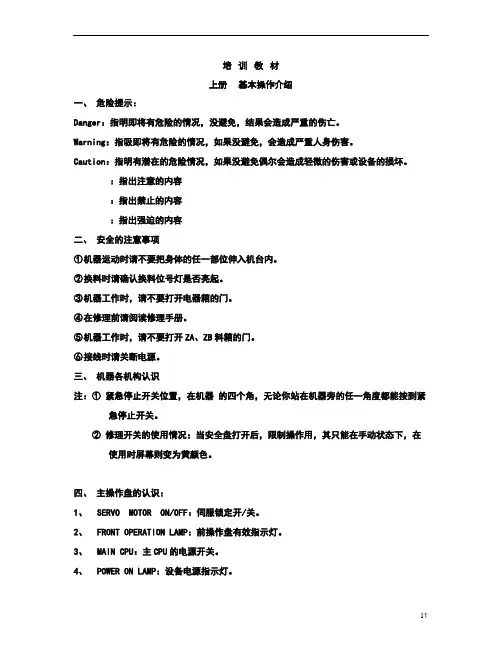

培训教材上册基本操作介绍一、危险提示：Danger：指明即将有危险的情况，没避免，结果会造成严重的伤亡。

Warning：指吸即将有危险的情况，如果没避免，会造成严重人身伤害。

Caution：指明有潜在的危险情况，如果没避免偶尔会造成轻微的伤害或设备的损坏。

：指出注意的内容：指出禁止的内容：指出强迫的内容二、安全的注意事项①机器运动时请不要把身体的任一部位伸入机台内。

②换料时请确认换料位号灯是否亮起。

③机器工作时，请不要打开电器箱的门。

④在修理前请阅读修理手册。

⑤机器工作时，请不要打开ZA、ZB料箱的门。

⑥接线时请关断电源。

三、机器各机构认识注：①紧急停止开关位置，在机器的四个角，无论你站在机器旁的任一角度都能按到紧急停止开关。

②修理开关的使用情况：当安全盘打开后，限制操作用，其只能在手动状态下，在使用时屏幕则变为黄颜色。

四、主操作盘的认识：1、SERVO MOTOR ON/OFF：伺服锁定开/关。

2、FRONT OPERATION LAMP：前操作盘有效指示灯。

3、MAIN CPU：主CPU的电源开关。

4、POWER ON LAMP：设备电源指示灯。

5、OPERATION READY ON：开机（指PANASET）。

6、OPERATION READY OFF：关机（指PANASET）。

7、START：开始开关，绿色错误信息的复位键。

8、STOP：停止键，相当于1 BLOOK。

9、RESET：复位。

10、HDD LAMP：CPU硬盘指示灯。

11、NUM LAMP：数字键指示灯。

12、CAPS LAMP：键盘字母大小写切换指示灯。

13、CL SCREEN：清屏14、TRACKBALL LEFT BUTTON：磁球的左键（执行键）。

15、TRACKBALL：鼠标功能。

16、ORG：原点回归。

五、副操作盘：ENABLE SWITCHES EB1、EB2:副操作盘执行开关。

1、HEAD NO. SELECT：HEAD1—5的选择。
