高考物理新电磁学知识点之磁场经典测试题(3)

高考物理最新电磁学知识点之磁场全集汇编及答案一、选择题1．如图所示为研究某种带电粒子的装置示意图，粒子源射出的粒子束以一定的初速度沿直线射到荧光屏上的O 点，出现一个光斑．在垂直于纸面向里的方向上加一磁感应强度为B 的匀强磁场后，粒子束发生偏转，沿半径为r 的圆弧运动，打在荧光屏上的P 点，然后在磁场区域再加一竖直向下，场强大小为E 的匀强电场，光斑从P 点又回到O 点，关于该粒子（不计重力），下列说法正确的是A ．粒子带负电B ．初速度为B v EC ．比荷为2q B r m ED ．比荷为2qE m B r2．如图甲是磁电式电流表的结构图，蹄形磁铁和铁芯间的磁场均匀辐向分布。

线圈中a 、b 两条导线长度均为l ，未通电流时，a 、b 处于图乙所示位置，两条导线所在处的磁感应强度大小均为B 。

通电后，a 导线中电流方向垂直纸面向外，大小为I ，则（ ）A ．该磁场是匀强磁场B ．线圈平面总与磁场方向垂直C ．线圈将逆时针转动D ．a 导线受到的安培力大小始终为BI l3．如图所示的圆形区域里匀强磁场方向垂直于纸面向里，有一束速率各不相同的质子自A 点沿半径方向射入磁场，则质子射入磁场的运动速率越大，A．其轨迹对应的圆心角越大B．其在磁场区域运动的路程越大C．其射出磁场区域时速度的偏向角越大D．其在磁场中的运动时间越长4．如图所示，匀强磁场的方向垂直纸面向里，一带电微粒从磁场边界d点垂直于磁场方向射入，沿曲线dpa打到屏MN上的a点，通过pa段用时为t.若该微粒经过P点时，与一个静止的不带电微粒碰撞并结合为一个新微粒，最终打到屏MN上．若两个微粒所受重力均忽略,则新微粒运动的 ( )A．轨迹为pb,至屏幕的时间将小于tB．轨迹为pc,至屏幕的时间将大于tC．轨迹为pa，至屏幕的时间将大于tD．轨迹为pb,至屏幕的时间将等于t5．对磁感应强度的理解，下列说法错误的是（）A．磁感应强度与磁场力F成正比，与检验电流元IL成反比B．磁感应强度的方向也就是该处磁感线的切线方向C．磁场中各点磁感应强度的大小和方向是一定的，与检验电流I无关D．磁感线越密，磁感应强度越大6．电磁血流量计是基于法拉第电磁感应定律，运用在心血管手术和有创外科手术的精密监控仪器。

高考物理最新电磁学知识点之磁场全集汇编及答案解析一、选择题1．如图所示，在水平放置的光滑绝缘杆ab上，挂有两个相同的金属环M和N．当两环均通以图示的相同方向的电流时，分析下列说法中，哪种说法正确（）A．两环静止不动 B．两环互相远离C．两环互相靠近 D．两环同时向左运动2．如图所示，两相邻且范围足够大的匀强磁场区域Ⅰ和Ⅱ的磁感应强度方向平行、大小分别为B和2B。

一带正电粒子（不计重力）以速度v从磁场分界线MN上某处射入磁场区域Ⅰ，其速度方向与磁场方向垂直且与分界线MN成60 角，经过t1时间后粒子进入到磁场区域Ⅱ，又经过t2时间后回到区域Ⅰ，设粒子在区域Ⅰ、Ⅱ中的角速度分别为ω1、ω2，则()A．ω1∶ω2＝1∶1B．ω1∶ω2＝2∶1C．t1∶t2＝1∶1D．t1∶t2＝2∶13．在探索微观世界中，同位素的发现与证明无疑具有里程碑式的意义。

质谱仪的发现对证明同位素的存在功不可没，1922年英国物理学家阿斯顿因质谱仪的发明、同位素和质谱的研究荣获了诺贝尔化学奖。

若速度相同的一束粒子由左端射入质谱仪后的运动轨迹如图所示，不计粒子重力，则下列说法中正确的是（）A．该束粒子带负电B．速度选择器的P1极板带负电C．在B2磁场中运动半径越大的粒子，质量越大D．在B2磁场中运动半径越大的粒子，比荷qm越小4．如图甲是磁电式电流表的结构图，蹄形磁铁和铁芯间的磁场均匀辐向分布。

线圈中a、b两条导线长度均为l，未通电流时，a、b处于图乙所示位置，两条导线所在处的磁感应强度大小均为B。

通电后，a导线中电流方向垂直纸面向外，大小为I，则（）A．该磁场是匀强磁场B．线圈平面总与磁场方向垂直C．线圈将逆时针转动D．a导线受到的安培力大小始终为BI l5．如图，一带电粒子在正交的匀强电场和匀强磁场中做匀速圆周运动。

已知电场强度为E，方向竖直向下，磁感应强度为B，方向垂直于纸面向外。

粒子圆周运动的半径为R，若小球运动到最高点A时沿水平方向分裂成两个粒子1和2，假设粒子质量和电量都恰好均分，粒子1在原运行方向上做匀速圆周运动，半径变为3R，下列说法正确的是（）A．粒子带正电荷B．粒子分裂前运动速度大小为REB gC．粒子2也做匀速圆周运动，且沿逆时针方向D．粒子2做匀速圆周运动的半径也为3R6．如图所示，一束粒子射入质谱仪，经狭缝S后分成甲、乙两束，分别打到胶片的A、C两点。

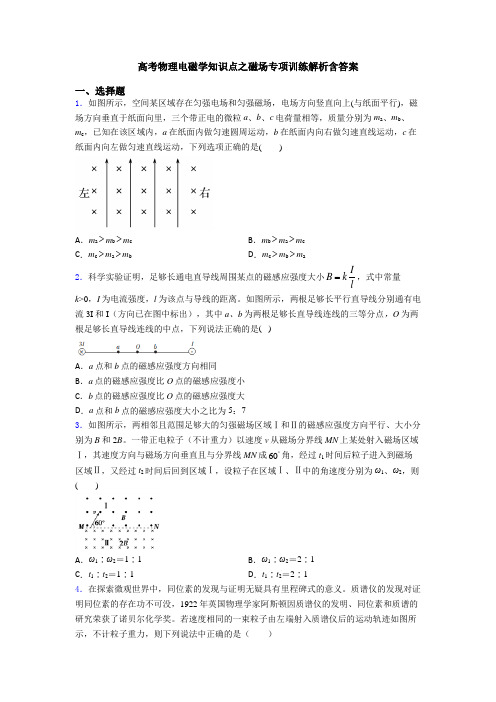

高考物理电磁学知识点之磁场专项训练解析含答案一、选择题1．如图所示，空间某区域存在匀强电场和匀强磁场，电场方向竖直向上(与纸面平行)，磁场方向垂直于纸面向里，三个带正电的微粒a、b、c电荷量相等，质量分别为m a、m b、m c，已知在该区域内，a在纸面内做匀速圆周运动，b在纸面内向右做匀速直线运动，c在纸面内向左做匀速直线运动，下列选项正确的是()A．m a>m b>m c B．m b>m a>m cC．m c>m a>m b D．m c>m b>m a2．科学实验证明，足够长通电直导线周围某点的磁感应强度大小IB kl=，式中常量k>0，I为电流强度，l为该点与导线的距离。

如图所示，两根足够长平行直导线分别通有电流3I和I（方向已在图中标出），其中a、b为两根足够长直导线连线的三等分点，O为两根足够长直导线连线的中点，下列说法正确的是( )A．a点和b点的磁感应强度方向相同B．a点的磁感应强度比O点的磁感应强度小C．b点的磁感应强度比O点的磁感应强度大D．a点和b点的磁感应强度大小之比为5：73．如图所示，两相邻且范围足够大的匀强磁场区域Ⅰ和Ⅱ的磁感应强度方向平行、大小分别为B和2B。

一带正电粒子（不计重力）以速度v从磁场分界线MN上某处射入磁场区域Ⅰ，其速度方向与磁场方向垂直且与分界线MN成60︒角，经过t1时间后粒子进入到磁场区域Ⅱ，又经过t2时间后回到区域Ⅰ，设粒子在区域Ⅰ、Ⅱ中的角速度分别为ω1、ω2，则()A．ω1∶ω2＝1∶1B．ω1∶ω2＝2∶1C．t1∶t2＝1∶1D．t1∶t2＝2∶14．在探索微观世界中，同位素的发现与证明无疑具有里程碑式的意义。

质谱仪的发现对证明同位素的存在功不可没，1922年英国物理学家阿斯顿因质谱仪的发明、同位素和质谱的研究荣获了诺贝尔化学奖。

若速度相同的一束粒子由左端射入质谱仪后的运动轨迹如图所示，不计粒子重力，则下列说法中正确的是（）A．该束粒子带负电B．速度选择器的P1极板带负电C．在B2磁场中运动半径越大的粒子，质量越大D．在B2磁场中运动半径越大的粒子，比荷qm越小5．如图所示的圆形区域里匀强磁场方向垂直于纸面向里，有一束速率各不相同的质子自A 点沿半径方向射入磁场，则质子射入磁场的运动速率越大，A．其轨迹对应的圆心角越大B．其在磁场区域运动的路程越大C．其射出磁场区域时速度的偏向角越大D．其在磁场中的运动时间越长6．对磁感应强度的理解，下列说法错误的是（）A．磁感应强度与磁场力F成正比，与检验电流元IL成反比B．磁感应强度的方向也就是该处磁感线的切线方向C．磁场中各点磁感应强度的大小和方向是一定的，与检验电流I无关D．磁感线越密，磁感应强度越大7．如图，一带电粒子在正交的匀强电场和匀强磁场中做匀速圆周运动。

高考物理新电磁学知识点之磁场技巧及练习题附答案(3)一、选择题1．如图所示为研究某种带电粒子的装置示意图，粒子源射出的粒子束以一定的初速度沿直线射到荧光屏上的O 点，出现一个光斑．在垂直于纸面向里的方向上加一磁感应强度为B 的匀强磁场后，粒子束发生偏转，沿半径为r 的圆弧运动，打在荧光屏上的P 点，然后在磁场区域再加一竖直向下，场强大小为E 的匀强电场，光斑从P 点又回到O 点，关于该粒子（不计重力），下列说法正确的是A ．粒子带负电B ．初速度为B v E =C ．比荷为2q B r m ED ．比荷为2qE m B r2．如图甲是磁电式电流表的结构图，蹄形磁铁和铁芯间的磁场均匀辐向分布。

线圈中a 、b 两条导线长度均为l ，未通电流时，a 、b 处于图乙所示位置，两条导线所在处的磁感应强度大小均为B 。

通电后，a 导线中电流方向垂直纸面向外，大小为I ，则（ ）A ．该磁场是匀强磁场B ．线圈平面总与磁场方向垂直C ．线圈将逆时针转动D ．a 导线受到的安培力大小始终为BI l3．笔记本电脑机身和显示屏对应部位分别有磁体和霍尔元件．当显示屏开启时磁体远离霍尔元件，电脑正常工作：当显示屏闭合时磁体靠近霍尔元件，屏幕熄灭，电脑进入休眠状态．如图所示，一块宽为a 、长为c 的矩形半导体霍尔元件，元件内的导电粒子是电荷量为e 的自由电子，通入方向向右的电流时，电子的定向移动速度为υ．当显示屏闭合时元件处于垂直于上表面、方向向下的匀强磁场中，于是元件的前、后表面间出现电压U，以此控制屏幕的熄灭．则元件的（）A．前表面的电势比后表面的低B．前、后表面间的电压U与 无关C．前、后表面间的电压U与c成正比D．自由电子受到的洛伦兹力大小为eU a4．如图所示，回旋加速器是用来加速带电粒子使它获得很大动能的装置。

其核心部分是两个D形金属盒，置于匀强磁场中，两盒分别与高频电源相连。

则下列说法正确的是（）A．带电粒子从磁场中获得能量B．带电粒子加速所获得的最大动能与加速电压的大小有关C．带电粒子加速所获得的最大动能与金属盒的半径有关D．带电粒子做圆周运动的周期随半径增大而增大5．如图所示，用一细线悬挂一根通电的直导线ab（忽略外围电路对导线的影响），放在螺线管正上方处于静止状态，与螺线管轴线平行，可以在空中自由转动，导线中的电流方向由a指向b。

高考物理电磁学知识点之磁场分类汇编及答案解析(3)一、选择题1．一回旋加速器当外加磁场一定时，可把质子加速到v ，它能把氚核加速到的速度为 （ ）A ．vB ．2vC ．3vD ．23v 2．如图所示，台秤上放一光滑平板，其左边固定一挡板，一轻质弹簧将挡板和一条形磁铁连接起来，此时台秤读数为N 1，现在磁铁上方中心偏左位置固定一通电导线，电流方向如图，当加上电流后，台秤读数为N 2，则以下说法正确的是（ ）A ．N 1＞N 2,弹簧长度将变长B ．N 1＞N 2,弹簧长度将变短C ．N 1＜N 2,弹簧长度将变长D ．N 1＜N 2,弹簧长度将变短3．如图所示，有abcd 四个离子，它们带等量的同种电荷，质量不等．有m a ＝m b ＜m c ＝m d ，以不等的速度v a ＜v b ＝v c ＜v d 进入速度选择器后有两种离子从速度选择器中射出，进入B 2磁场，由此可判定( )A ．射向P 1的是a 离子B ．射向P 2的是b 离子C ．射到A 1的是c 离子D ．射到A 2的是d 离子4．为了降低潜艇噪音可用电磁推进器替代螺旋桨。

如图为直线通道推进器示意图。

推进器前后表面导电，上下表面绝缘，规格为：a ×b ×c =0.5m×0.4m×0.3m 。

空间内存在由超导励磁线圈产生的匀强磁场，其磁感应强度B =10.0T ，方向竖直向下，若在推进器前后方向通以电流I =1.0×103A ，方向如图。

则下列判断正确的是（ ）A ．推进器对潜艇提供向左的驱动力，大小为4.0×103N B ．推进器对潜艇提供向右的驱动力，大小为5.0×103N C ．超导励磁线圈中的电流方向为PQNMP 方向D．通过改变流过超导励磁线圈或推进器的电流方向可以实现倒行功能5．如图甲是磁电式电流表的结构图，蹄形磁铁和铁芯间的磁场均匀辐向分布。

线圈中a、b两条导线长度均为l，未通电流时，a、b处于图乙所示位置，两条导线所在处的磁感应强度大小均为B。

高考物理专题电磁学知识点之磁场全集汇编含答案解析一、选择题1．如图所示，空间中存在在相互垂直的匀强电场和匀强磁场，有一带电液滴在竖直面内做半径为R的匀速圆周运动，已知电场强度为E，磁感应强度为B，重力加速度为g，则液滴环绕速度大小及方向分别为（）A．EB，顺时针B．EB，逆时针C．BgRE，顺时针D．BgRE，逆时针2．2019年我国研制出了世界上最大的紧凑型强流质子回旋加速器，该回旋加速器是我国目前自主研制的能量最高的质子回旋加速器。

如图所示为回旋加速器原理示意图，现将两个相同的回旋加速器置于相同的匀强磁场中，接入高频电源。

分别加速氘核和氦核，下列说法正确的是（）A．它们在磁场中运动的周期相同B．它们的最大速度不相等C．两次所接高频电源的频率不相同D．仅增大高频电源的频率可增大粒子的最大动能3．在探索微观世界中，同位素的发现与证明无疑具有里程碑式的意义。

质谱仪的发现对证明同位素的存在功不可没，1922年英国物理学家阿斯顿因质谱仪的发明、同位素和质谱的研究荣获了诺贝尔化学奖。

若速度相同的一束粒子由左端射入质谱仪后的运动轨迹如图所示，不计粒子重力，则下列说法中正确的是（）A．该束粒子带负电B．速度选择器的P1极板带负电C．在B2磁场中运动半径越大的粒子，质量越大D．在B2磁场中运动半径越大的粒子，比荷qm越小4．如图甲是磁电式电流表的结构图，蹄形磁铁和铁芯间的磁场均匀辐向分布。

线圈中a、b两条导线长度均为l，未通电流时，a、b处于图乙所示位置，两条导线所在处的磁感应强度大小均为B。

通电后，a导线中电流方向垂直纸面向外，大小为I，则（）A．该磁场是匀强磁场B．线圈平面总与磁场方向垂直C．线圈将逆时针转动D．a导线受到的安培力大小始终为BI l5．对磁感应强度的理解，下列说法错误的是（）A．磁感应强度与磁场力F成正比，与检验电流元IL成反比B．磁感应强度的方向也就是该处磁感线的切线方向C．磁场中各点磁感应强度的大小和方向是一定的，与检验电流I无关D．磁感线越密，磁感应强度越大6．有关洛伦兹力和安培力的描述，正确的是（）A．通电直导线在匀强磁场中一定受到安培力的作用B．安培力是大量运动电荷所受洛伦兹力的宏观表现C．带电粒子在匀强磁场中运动受到的洛伦兹力做正功D．通电直导线在磁场中受到的安培力方向与磁场方向平行7．教师在课堂上做了两个小实验，让小明同学印象深刻。

高考物理新电磁学知识点之磁场基础测试题含答案解析一、选择题1．如图，放射源放在铅块上的细孔中，铅块上方有匀强磁场，磁场方向垂直于纸面向外．已知放射源放出的射线有α、β、γ三种．下列判断正确的是A．甲是α射线，乙是γ射线，丙是β射线B．甲是β射线，乙是γ射线，丙是α射线C．甲是γ射线，乙是α射线，丙是β射线D．甲是α射线，乙是β射线，丙是γ射线.其核心部分是分别与高频交流电源两极相连接的两2．回旋加速器是加速带电粒子的装置个D形金属盒,两盒间的狭缝中形成的周期性变化的电场,使粒子在通过狭缝时都能得到加速,两D形金属盒处于垂直于盒底的匀强磁场中,如图所示,要增大带电粒子射出时的动能,则下列说法中正确的是( )A．减小磁场的磁感应强度B．增大匀强电场间的加速电压C．增大D形金属盒的半径D．减小狭缝间的距离3．如图所示，有abcd四个离子，它们带等量的同种电荷，质量不等．有m a＝m b＜m c＝m d，以不等的速度v a＜v b＝v c＜v d进入速度选择器后有两种离子从速度选择器中射出，进入B2磁场，由此可判定( )A．射向P1的是a离子B．射向P2的是b离子C．射到A1的是c离子D．射到A2的是d离子4．质量和电荷量都相等的带电粒子M和N，以不同的速率经小孔S垂直进入匀强磁场，运行的半圆轨迹分别如图中的两支虚线所示，下列表述正确的是（）A．M带正电，N带负电B．M的速率大于N的速率C．洛伦磁力对M、N做正功D．M的运行时间大于N的运行时间5．笔记本电脑机身和显示屏对应部位分别有磁体和霍尔元件．当显示屏开启时磁体远离霍尔元件，电脑正常工作：当显示屏闭合时磁体靠近霍尔元件，屏幕熄灭，电脑进入休眠状态．如图所示，一块宽为a、长为c的矩形半导体霍尔元件，元件内的导电粒子是电荷量为e的自由电子，通入方向向右的电流时，电子的定向移动速度为υ．当显示屏闭合时元件处于垂直于上表面、方向向下的匀强磁场中，于是元件的前、后表面间出现电压U，以此控制屏幕的熄灭．则元件的（）A．前表面的电势比后表面的低B．前、后表面间的电压U与υ无关C．前、后表面间的电压U与c成正比D．自由电子受到的洛伦兹力大小为eU a6．如图所示，一束粒子射入质谱仪，经狭缝S后分成甲、乙两束，分别打到胶片的A、C两点。

高考物理最新电磁学知识点之磁场专项训练解析含答案一、选择题1．如图所示，矩形线圈abcd在匀强磁场中可以分别绕垂直于磁场方向的轴P1和P2以相同的角速度匀速转动，当线圈平面转到与磁场方向平行时()A．线圈绕P1转动时的电流等于绕P2转动时的电流B．线圈绕P1转动时的电动势小于绕P2转动时的电动势C．线圈绕P1和P2转动时电流的方向相同，都是a→b→c→dD．线圈绕P1转动时dc边受到的安培力大于绕P2转动时dc边受到的安培力2．质量和电荷量都相等的带电粒子M和N，以不同的速率经小孔S垂直进入匀强磁场，运行的半圆轨迹分别如图中的两支虚线所示，下列表述正确的是（）A．M带正电，N带负电B．M的速率大于N的速率C．洛伦磁力对M、N做正功D．M的运行时间大于N的运行时间3．如图，一带电粒子在正交的匀强电场和匀强磁场中做匀速圆周运动。

已知电场强度为E，方向竖直向下，磁感应强度为B，方向垂直于纸面向外。

粒子圆周运动的半径为R，若小球运动到最高点A时沿水平方向分裂成两个粒子1和2，假设粒子质量和电量都恰好均分，粒子1在原运行方向上做匀速圆周运动，半径变为3R，下列说法正确的是（）A．粒子带正电荷B．粒子分裂前运动速度大小为REB gC．粒子2也做匀速圆周运动，且沿逆时针方向D．粒子2做匀速圆周运动的半径也为3R4．如图所示，一束粒子射入质谱仪，经狭缝S后分成甲、乙两束，分别打到胶片的A、C两点。

其中23SA SC，已知甲、乙粒子的电荷量相等，下列说法正确的是A．甲带正电B．甲的比荷小C．甲的速率小D．甲、乙粒子的质量比为2：35．如图所示，在垂直纸面向里的匀强磁场边界上，有两个质量、电荷量均相等的正、负离子（不计重力），从O点以相同的速度射入磁场中，射入方向均与边界成θ角，则正、负离子在磁场中运动的过程，下列判断正确的是A．运动的轨道半径不同B．重新回到磁场边界时速度大小和方向都相同C．运动的时间相同D．重新回到磁场边界的位置与O点距离不相等6．如图为洛伦兹力演示仪的结构图．励磁线圈产生的匀强磁场方向垂直纸面向外，电子束由电子枪产生，其速度方向与磁场方向垂直．电子速度大小可通过电子枪的加速电压来控制，磁场强弱可通过励磁线圈的电流来调节．下列说法正确的是()A．仅增大励磁线圈的电流，电子束径迹的半径变大B．仅提高电子枪的加速电压，电子束径迹的半径变大C．仅增大励磁线圈的电流，电子做圆周运动的周期将变大D．仅提高电子枪的加速电压，电子做圆周运动的周期将变大7．如图所示，ABC为与匀强磁场垂直的边长为a的等边三角形，比荷为em的电子以速度v0从A 点沿AB边射出（电子重力不计），欲使电子能经过AC边，磁感应强度B的取值为A ．B ＜03mv ae B ．B ＜02mv aeC ．B ＞03mv aeD ．B ＞02mv ae8．如图所示，地面附近某真空环境中存在着水平方向的匀强电场和匀强磁场，已知磁场方向垂直纸面向里，一个带正电的油滴，沿着一条与竖直方向成α角的直线MN 运动，由此可以判断A ．匀强电场方向一定是水平向左B ．油滴沿直线一定做匀加速运动C ．油滴可能是从N 点运动到M 点D ．油滴一定是从N 点运动到M 点9．一回旋加速器当外加磁场一定时，可把质子加速到v ，它能把氚核加速到的速度为 （ ）A ．vB ．2vC ．3vD ．23v 10．三根通电长直导线a 、b 、c 平行且垂直纸面放置，其横截面如图所示，a 、b 、c 恰好位于直角三角形的三个顶点，∠c ＝90︒，∠a ＝37︒。

高考物理新电磁学知识点之交变电流经典测试题附答案(3)一、选择题1．如图所示，图乙中理想变压器的原线圈接图甲所示的交变电流．理想变压器原、副线圈的匝数比为20:3，定值电阻的阻值为11Ω，滑动变阻器的总阻值为22Ω．下列说法中正确的是（）A．副线圈输出电压的频率为100HzB．滑动变阻器的滑片P向右滑动时，电阻R两端的电压不变C．滑动变阻器的滑片P滑到最右端时，通过电阻R的电流为8.45AD．滑动变阻器的滑片P滑到最左端时，理想变压器的输入功率为132W2．普通的交流电流表不能直接接在高压输电线路上测量电流，通常要通过电流互感器来连接，图中电流互感器ab一侧线圈的匝数较少，工作时电流为I ab，cd一侧线圈的匝数较多，工作时电流为I cd，为了使电流表能正常工作，则（）A．ab接MN、cd接PQ，I ab＜I cd B．ab接MN、cd接PQ，I ab＞I cdC．ab接PQ、cd接MN，I ab＜I cd D．ab接PQ、cd接MN，I ab＞I cd3．如图所示，一交流电的电流随时间而变化的图象。

此交流电流的有效值是（）A．2A B．3.5A C．5A D．2A4．图甲是某燃气炉点火装置的原理图转换器能将电压恒为3V的直流电压转换转为如图乙所示的正弦交变电压，并加在一理想变压器的原线圈上，变压器原副线圈的匝数分别为n1、n2。

当变压器副线圈电压的瞬时值大于5000V时，就会在钢针和金属板间引发电火花进而点燃气体。

以下判断正确的是（）A．电压表的示数等于3V B．电压表的示数等于10VC．实现点火的条件之一是121500nn<D．实现点火的条件是钢针和金属板紧密接触5．如图是交流发电机的示意图，匀强磁场方向水平向右，磁感应强度为B，线圈ABCD从图示位置（中性面）开始计时，绕垂直于磁场方向的轴OO′逆时针匀速转动。

已知转动角速度为ω，线圈ABCD的面积为S，匝数为N，内阻为r，外电路总电阻为R（包括滑环和电刷的接触电阻和电表电阻），规定线圈中产生的感应电流方向沿ABCD为正方向，下列说法正确的是（）A．线圈产生感应电动势的瞬时值为2sine NB S tωω=B．电路中产生的电流有效值为022()NB SIR rω=+C．外电路的电压峰值为02mNB S RUR rω=+D．1秒内线圈中电流方向改变2ωπ次6．在匀强磁场中，一矩形金属线圈绕与磁感线垂直的转轴匀速转动，如图甲所示，产生的交变电动势的图象如图乙所示，则 ()A．t＝0.005s时线圈平面与磁场方向平行B．t＝0.010s时线圈的磁通量变化率最大C ．线圈产生的交变电动势频率为100HzD ．线圈产生的交变电动势有效值为311V7．如图所示，一理想变压器的原、副线圈匝数之比为12:55:1n n =，原线圈接入电压2202sin100u tV π=的交流电源，图中电表均为理想电表，闭合开关后，当滑动变阻器的滑动触头P 从最上端滑到最下端的过程中，下列说法正确的是（ ）A ．副线圈中交变电流的频率为100HzB ．0t =时，电压表的示数为0C ．电流表的示数先变小后变大D ．电流表的示数先变大后变小8．如图所示，左右两个电路中，当a 、b 两端和e 、f 两端分别接220V 的交变电压时，测得c 、d 两端和g 、h 两端的电压均为110V ．若分别在c 、d 两端和g 、h 两端加上110V 交变电压，则a 、b 两端和e 、f 两端测得的电压将分别是( )A ．220V ，220VB ．220V ，110VC ．110V ，110VD ．220V ， 0V9．一含有理想变压器的电路如图所示，图中电阻1R 、2R 和3R 的阻值分别为3Ω、1Ω和4Ω，A 为理想交流电流表，U 为正弦交流电压源，输出电压R 的有效值恒定当开关S 断开时，电流表的示数为I ；当S 闭合时，电流表的示数为4I 。

高考物理最新电磁学知识点之静电场知识点训练附答案(3)一、选择题1．如图，一带正电的点电荷固定于O 点，两虚线圆均以O 为圆心，两实线分别为带电粒子M 和N 先后在电场中运动的轨迹，a 、b 、c 、d 为轨迹和虚线圆的交点，不计重力。

则（ ）A ．a 点的场强和c 点的场强相同B ．M 带正电荷，N 带负电荷C ．N 在从c 点运动到d 点的过程中电场力做正功D ．M 在b 点的电势能等于N 在d 点的电势能2．如图所示，足够长的两平行金属板正对竖直放置，它们通过导线与电源E 、定值电阻R 、开关S 相连。

闭合开关后，一个带电的液滴从两板上端的中点处无初速度释放，最终液滴落在某一金属板上。

下列说法中正确的是（ ）A ．液滴在两板间运动的轨迹是一条抛物线B ．电源电动势越大，液滴在板间运动的加速度越大C ．电源电动势越大，液滴在板间运动的时间越长D ．定值电阻的阻值越大，液滴在板间运动的时间越长3．如图所示，实线表示某电场中的四个等势面，它们的电势分别为123,,ϕϕϕ和4ϕ，相邻等势面间的电势差相等.一带负电的粒子(重力不计)在该电场中运动的轨迹如虚线所示，a 、b 、c 、d 是其运动轨迹与等势面的四个交点，则可以判断（ ）A ．4ϕ等势面上各点场强处处相同B ．四个等势面的电势关系是1234ϕϕϕϕ<<<C ．粒子从a 运动到d 的过程中静电力直做负功D ．粒子在a 、b 、c 、d 四点的速度大小关系是a b c d v v v v <<=4．如图所示，虚线a 、b 、c 代表电场中三个等势面，相邻等势面之间的电势差相同．实线为一带正电的质点仅在电场力作用下通过该区域的运动轨迹，P 、Q 是这条轨迹上的两点，由此可知( )A ．三个等势面中，c 等势面电势高B ．带电质点通过Q 点时动能较小C ．带电质点通过P 点时电势能较大D ．带电质点通过Q 点时加速度较大5．如图所示，匀强电场中三点A 、B 、C 是一个三角形的三个顶点，30ABC CAB ∠=∠=︒，23m BC =，已知电场线平行于ABC 所在的平面，一个电荷量6110C q -=-⨯的点电荷由A 移到B 的过程中，电势能增加了51.210J -⨯，由B 移到C 的过程中电场力做功6610J -⨯，下列说法正确的是（ ）A ．B 、C 两点的电势差为3VB ．该电场的电场强度为1V/mC ．正电荷由C 点移到A 点的过程中，电势能增加D ．A 点的电势低于B 点的电势6．质量为m 的带电微粒以竖直向下的初速度0v 进入某电场，由于电场力和重力的作用，微粒沿竖直方向下落高度h 后，速度变为零。
