江苏专用2019版高考物理大一轮复习第15单元光学电磁波相对论第38讲光的波动性电磁波相对论课件

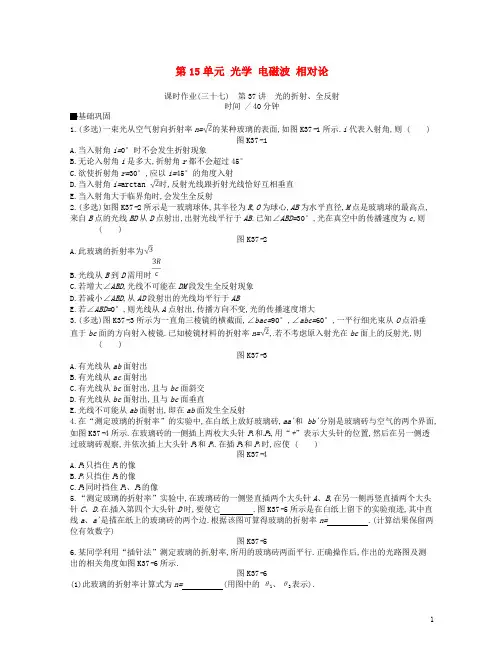

第15单元光学电磁波相对论课时作业(三十七)第37讲光的折射、全反射时间/ 40分钟基础巩固1.(多选)一束光从空气射向折射率n=的某种玻璃的表面,如图K37-1所示.i代表入射角,则 ()图K37-1A.当入射角i=0°时不会发生折射现象B.无论入射角i是多大,折射角r都不会超过45°C.欲使折射角r=30°,应以i=45°的角度入射D.当入射角i=arctan 时,反射光线跟折射光线恰好互相垂直E.当入射角大于临界角时,会发生全反射2.(多选)如图K37-2所示是一玻璃球体,其半径为R,O为球心,AB为水平直径,M点是玻璃球的最高点,来自B点的光线BD从D点射出,出射光线平行于AB.已知∠ABD=30°,光在真空中的传播速度为c,则()图K37-2A.此玻璃的折射率为B.光线从B到D需用时C.若增大∠ABD,光线不可能在DM段发生全反射现象D.若减小∠ABD,从AD段射出的光线均平行于ABE.若∠ABD=0°,则光线从A点射出,传播方向不变,光的传播速度增大3.(多选)图K37-3所示为一直角三棱镜的横截面,∠bac=90°,∠abc=60°,一平行细光束从O点沿垂直于bc面的方向射入棱镜.已知棱镜材料的折射率n=,若不考虑原入射光在bc面上的反射光,则()图K37-3A.有光线从ab面射出B.有光线从ac面射出C.有光线从bc面射出,且与bc面斜交D.有光线从bc面射出,且与bc面垂直E.光线不可能从ab面射出,即在ab面发生全反射4.在“测定玻璃的折射率”的实验中,在白纸上放好玻璃砖,aa'和bb'分别是玻璃砖与空气的两个界面,如图K37-4所示.在玻璃砖的一侧插上两枚大头针P1和P2,用“+”表示大头针的位置,然后在另一侧透过玻璃砖观察,并依次插上大头针P3和P4.在插P3和P4时,应使 ()图K37-4A.P3只挡住P1的像B.P4只挡住P2的像C.P3同时挡住P1、P2的像5.“测定玻璃的折射率”实验中,在玻璃砖的一侧竖直插两个大头针A、B,在另一侧再竖直插两个大头针C、D.在插入第四个大头针D时,要使它.图K37-5所示是在白纸上留下的实验痕迹,其中直线a、a'是描在纸上的玻璃砖的两个边.根据该图可算得玻璃的折射率n= .(计算结果保留两位有效数字)图K37-56.某同学利用“插针法”测定玻璃的折射率,所用的玻璃砖两面平行.正确操作后,作出的光路图及测出的相关角度如图K37-6所示.图K37-6(1)此玻璃的折射率计算式为n= (用图中的θ1、θ2表示).(2)如果有几块宽度大小不同的平行玻璃砖可供选择,为了减小误差,应选用宽度(选填“大”或“小”)的玻璃砖来测量.7.一顶角为直角的玻璃砖,放在空气中,一光束射入玻璃砖的一个侧面BC,如图K37-7所示,然后投射到它的另一个侧面AB.若该光束在玻璃砖中发生全反射的临界角为42°.(1)这束光线能否从侧面AB射出?(2)若光线能从侧面AB射出,则玻璃砖折射率应满足什么条件?图K37-78.半径为R的固定半圆形玻璃砖的横截面如图K37-8所示,O点为圆心,OO'为直径MN的垂线,足够大的光屏PQ紧靠在玻璃砖的右侧且与MN垂直.一束复色光沿半径方向且与OO'成θ=30°角射向O点,已知复色光中为折射率从n1=的光,因而光屏上出现了彩色光带.(1)求彩色光带的宽度.(2)当复色光入射角逐渐增大时,光屏上的彩色光带将变成一个光点,则θ角至少为多少?图K37-89.如图K37-9所示的直角三角形ABC是玻璃砖的横截面,BC长度为L,∠A=30°,∠B=90°,E为BC边的中点.一束平行于AB的光束从AC边上的某点射入玻璃砖,进入玻璃砖后,在BC边上的E点被反射,EF 是其反射光线,且EF恰与AC平行.求:(1)玻璃砖的折射率;(2)从该光束射入玻璃砖开始计时,光束经BC边上的E点反射后,到紧接着的一次射出玻璃砖所需要的时间.图K37-910.[2017·河北唐山一中模拟]如图K37-10所示,某种透明玻璃球的折射率为,一束足够强的细光束在过球心的平面内以45°入射角由真空射入玻璃球,在玻璃球中发生多次反射,从各个方向观察玻璃球,能看到几束光线射出?其中最强的一束出射光与该细光束的夹角为多大?图K37-10课时作业(三十八)第38讲光的波动性电磁波相对论时间/ 40分钟基础巩固1.(多选)关于以下几种电磁波的作用,说法正确的是()A.用红外线热像仪检测发热病人,利用了物体在不同温度下发射的红外线的频率和强度不同B.刑侦上用紫外线拍摄指纹照片,因为紫外线波长短,分辨率高C.红外遥感技术利用了红外线的显著热效应D.验钞机之所以利用紫外线验钞是因为紫外线具有荧光效应E.阴极射线是一种频率极高的电磁波2.(多选)下面有关光纤及光纤通信的说法正确的是()A.光纤由内芯和外套两层组成,内芯的折射率比外套的大B.光在光纤中传输利用了全反射的原理C.光纤通信是一种以光波为传输介质的通信方式,光波按其波长长短,依次可分为红外线、可见光和紫外线,但红外线和紫外线属不可见光,它们都不可用来传输信息D.光波和无线电波同属电磁波,光波的频率比无线电波的频率低,波长比无线电波的波长长,在真空中传播的速度大小都约为3.0×108 m/sE.光纤通信的主要优点是容量大,此外,光纤传输还有衰减小、抗干扰性强等优点3.(多选)下列说法正确的是()A.用光导纤维束传输图像和信息,利用了光的全反射原理B.紫外线比红外线更容易发生明显的衍射现象C.经过同一装置所得的干涉条纹,红光比绿光的条纹宽度大D.光的色散现象都是由于光的干涉现象引起的E.光的偏振现象说明光是一种横波4.(多选)根据相对论原理,下列说法中正确的是()A.按照相对论来讲,一个真实的、静止质量不为零的物体,相对任何惯性系的运动速度都不可能等于或超过光速cB.按照相对论及基本力学规律可推出质量和能量的关系为E=mc2C.某个静止质量为m0的物体,相对它静止的观察者测其质量为m=m0,能量为E=E0=m0c2,称为静止能量,这表明任何静止质量不为零的物体都储存着巨大的能量D.按照相对论来讲,物理规律在一切惯性参考系中可以具有不同的形式5.(多选)关于振动和波动,下列说法不正确的是()A.太阳光通过三棱镜形成彩色光谱是光的干涉现象B.在照相机镜头前加装偏振滤光片拍摄日落时的景物,可使景象更清晰C.无线电波的发射能力与频率有关,频率越高发射能力越弱D.一个单摆在海平面上的振动周期为T,那么将其放在某高山之巅,其振动周期一定变大E.根据单摆的周期公式T=2π,在地面附近,如果l→∞,则其周期T→∞6.(多选)下列关于波的说法正确的有()A.当波从一种介质进入另一种介质时,频率不会发生变化B.光波从空气进入水中后,更容易发生明显的衍射现象C.波源沿直线匀速靠近一静止接收者,则接收者接收到波信号的频率会比波源频率低D.机械波、电磁波都满足v=λf,式中三个参量依次为波速、波长、频率E.电磁波具有偏振现象7.(多选)关于光在传播过程中所表现的现象,下列说法正确的是()A.雨后天空出现的彩虹是光的衍射现象B.白光通过分光镜在光屏上形成的彩色光带是光的色散现象C.涂有增透膜的照相机镜头呈淡紫色,说明增透膜增强了对淡紫色的透色程度D.夜间观看到天边星座的位置比实际位置偏高,这是光的折射现象E.利用红外线进行遥感主要是因为红外线的波长长,容易发生明显的衍射现象8.(多选)[2018·贵阳一中月考]下列说法中不正确的是()A.赫兹预言了电磁波的存在并用实验加以证实B.用单色平行光照射单缝,缝宽不变,光的波长越长,衍射现象越显著C.太阳光经过偏振片后,光强度减弱,且和医院“B超”中的超声波传播速度相同D.在磨制各种镜面或其他精密的光学平面时,可以用衍射法检查平面的平整程度E.如果测量到来自遥远星系上某些元素发出的光波波长比地球上这些元素静止时发出的光波波长大,这说明该星系正在远离我们而去9.(多选)利用图K38-1所示装置研究双缝干涉现象时,下列说法中正确的是()图K38-1A.将屏移近双缝,干涉条纹间距变窄B.将滤光片由蓝色的换成红色的,干涉条纹间距变宽C.将单缝向双缝移动一小段距离后,干涉条纹间距变宽D.换一个两缝之间距离较大的双缝,干涉条纹间距变窄10.如图K38-2所示,A、B两幅图是由单色光分别入射到圆孔而形成的图样,其中图A是光的(选填“干涉”或“衍射”)图样.由此可以判断出图A所对应的圆孔的孔径(选填“大于”或“小于”)图B所对应的圆孔的孔径.图K38-211.某同学用图K38-3甲所示的实验装置做“用双缝干涉测量光的波长”实验,他用带有游标卡尺的测量头(如图乙所示)测量相邻两条亮条纹间的距离Δx.转动测量头的手轮,使分划板的中心刻线对齐某一条亮条纹(将这一条纹确定为第一亮条纹)的中心,此时游标卡尺上的示数如图丙所示,再转动测量头的手轮,使分划板的中心刻线对齐第6条亮条纹的中心,此时游标卡尺上的示数情况如图丁所示,则图丁的示数x2= mm.如果实验所用双缝之间的距离d=0.20 mm,双缝到屏的距离L=60 cm.根据以上数据可得出光的波长λ= (保留1位小数)nm.图K38-312.如图K38-4所示,在“杨氏双缝干涉”实验中,激光的波长为5.30×10-7 m,屏上P点距双缝S1和S2的路程差为7.95×10-7 m,则在这里出现的应是(选填“明条纹”或“暗条纹”).现改用波长为6.30×10-7 m的激光进行上述实验,保持其他条件不变,则屏上的条纹间距将(选填“变宽”“变窄”或“不变”).图K38-413.为了减少光在透镜表面由于反射带来的损失,可在透镜表面涂一层增透膜,一般用折射率为1.38的氟化镁.为了使波长为5.52×10-7 m的绿光在垂直表面入射时使反射光干涉相消,求所涂的这种增透膜的厚度.14.两个狭缝相距0.3 mm,位于离光屏50 cm处,现用波长为6000 Å的光照射双缝.(1)两条相邻暗条纹间的距离是多少?(2)若将整个装置放于水中,那么两条相邻暗条纹间的距离是多少?(水的折射率为,1 Å=10-10 m)教师详解(作业手册)课时作业(三十七)1.BCD [解析] 当入射角i=0°时,光能从空气进入玻璃,故发生了折射现象,A错误;当入射角是90°时,根据折射定律n=,解得r=45°,所以无论入射角i是多大,折射角r都不会超过45°,B正确;欲使折射角r=30°,根据折射定律n=,解得i=45°,故C正确;当i=arctan ,有tan i=,设入射角为i,折射角为r,根据折射定律n==tan i,解得sin r=cos i,所以反射光线跟折射光线恰好互相垂直,故D正确;光从空气射入玻璃不会发生全反射,E错误.2.ABE[解析] 由题图可知,光线在D点的入射角为i=30°,折射角为r=60°,由折射率的定义得n=,故n=,A正确;光线在玻璃中的传播速度为v=c,由题图知BD=R,所以光线从B到D需用时t=,B正确;若增大∠ABD,则光线射向DM段时入射角增大,射向M点时入射角为45°,而临界角满足sin C==sin 45°,即光线可以在DM段发生全反射现象,C错误;要使出射光线平行于AB,则入射角必为30°,D错误;入射角为0°时,折射角为0°,光沿直线传播,传播速度增大,E正确.3.BDE[解析] 由棱镜材料的折射率n=可知,全反射临界角为45°,平行细光束在ab面上入射角为60°,大于临界角,发生全反射,反射光在ac面上入射角为30°,小于临界角,既有反射又有折射,光线在bc面上垂直射出,光路图如图所示,故B、D、E正确.4.C[解析] 由测定玻璃的折射率的实验过程可知,P3应挡住P1和P2的像,P4应挡住P2、P1的像和P3,以此来确定经过P1和P2的光线透过玻璃砖后的折射光线.5.挡住A、B的像及C 1.8(1.6~1.9均可)[解析] “测定玻璃的折射率”实验是利用大头针得到入射光线,在另一侧插入大头针挡住前面的A、B 的像来确定C,同样插入大头针D同时挡住A、B的像及C,C和D确定了出射光线,利用入射点和出射点的连线来确定折射光线,作出法线FG,连接OO',以O点为圆心画圆(圆未画出),分别交AB、OO'于E、Q两点,分别过E、Q向GF作垂线EG、FQ并用毫米刻度尺测其长度,如图所示,根据n=,可得n==1.8.6.(1)(2)大[解析] (1)据题意可知入射角为(90°-θ1),折射角为(90°-θ2),则玻璃的折射率为n=.(2)玻璃砖越宽,光线在玻璃砖内的传播方向越容易确定,测量结果越准确,故应选用宽度大的玻璃砖来测量.7.(1)不能(2)n<[解析] (1)光路图如图所示,由于临界角C=42°,无论从侧面BC入射的入射角θ1多大,均有折射角θ2<42°,则在侧面AB的入射角θ'1=90°-θ2>48°,即入射角θ'1>C,发生全反射,故不能从侧面AB射出.(2)因θ2总小于临界角,要在AB面能射出,θ'1也应小于临界角.即θ2<C且θ'1=(90°-θ2)<C,计算得出C>45°.这就要求玻璃折射率n满足,故解出n<.8.(1)R (2)45°[解析] (1)由折射定律得解得β1=45°,β2=60°故彩色光带的宽度为Δx=R tan 45°-R tan 30°=R.(2)当所有光线均发生全反射时,光屏上的光带消失,反射光束将在PN上形成一个光点,则折射率为n1的单色光在玻璃砖的表面上恰好发生全反射时θ角最小,有s in C=则入射角θmin=C=45°.9.(1)(2)[解析] (1)作出光路图,光线在AC边的入射角为60°,折射角为30°,根据折射定律得玻璃砖的折射率n=.(2)因为发生全反射的临界角C满足所以光线在F点发生全反射,在E、H点不发生全反射.作出光束经BC面反射后的光路图如图所示因光在介质中的传播速度v=故时间t=.10.三束30°[解析] 光射入玻璃球的光路图如图所示,θ1=45°,由折射定律得n=,解得θ2=30°光在球面上同时发生折射和反射,且在玻璃球内3次反射后光路重复,所以从玻璃球射出的光线有三束,如图所示.第一次出射光线最强,设它与入射光线夹角为α.由折射定律得解得θ'1=45°由几何关系得α=(θ1-θ2)+(θ'1-θ'2)=30°.课时作业(三十八)1.ABD [解析] 物体的温度越高,它辐射的红外线越强,波长越短,红外线热像仪利用物体在不同温度下发射的红外线的频率和强度不同检测发热病人,选项A正确;因为紫外线波长短,用紫外线拍摄指纹照片,分辨率高,选项B正确;红外遥感技术利用灵敏的红外线探测仪接收的物体发射的红外线探知物体的特征,选项C错误;紫外线具有荧光效应,可使钞票上的荧光物质发光,选项D正确;阴极射线实际是高速电子流,E错误.2.ABE[解析] 发生全反射的条件是光必须从光密介质射入光疏介质,即从折射率大的介质射入折射率小的介质,且入射角大于临界角,当内芯的折射率比外套的折射率大时,光在界面上才能发生全反射,选项A、B正确;只要是光波,就能够在光导纤维中传播,不管是可见光还是不可见光,都可以用来传输信息,选项C错误;光波的频率比无线电波的频率高,波长比无线电波的波长短,选项D错误;光纤通信的优点有容量大、衰减小、抗干扰性强等,选项E正确.3.ACE [解析] 用光导纤维束传输图像和信息,利用了光的全反射原理,A正确;紫外线的频率比红外线的大,故波长比红外线的小,所以二者相比,红外线更容易发生明显的衍射现象,B错误;根据干涉条纹间距公式Δx=λ知,波长越长,条纹间距越大,因为红光的波长大于绿光的波长,所以经过同一装置所得的干涉条纹,红光比绿光的条纹宽度大,C正确;光的折射、干涉都能引起光的色散,D错误;偏振是横波特有的,光的偏振现象说明光是横波,E正确.4.ABC [解析] 按照相对论的结论m=,这表明高速运动的物体其质量的测量值会非常大,并随着速度趋于光速而无限增大,一个真实的物体,其质量是确定值、有限大的,所以按照相对论来讲,一个真实的、静止质量不为零的物体,相对任何惯性系的运动速度都不可能等于或超过光速c,A正确;质能关系式能按照相对论及基本力学规律推出,B正确;根据质能方程E=mc2的意义知,C正确;按照狭义相对论的基本假设,物理规律在一切惯性参考系中都是相同的,D错误.5.ACE[解析] 太阳光通过三棱镜形成彩色光谱是光的折射现象,选项A错误;在照相机镜头前装上一个偏振滤光片,利用了光的偏振原理,当偏振片的方向与偏振光的方向平行时,允许偏振光通过,当它们相互垂直时,偏振光不能通过,在照相机镜头前加装偏振滤光片拍摄日落时的景物,可以减弱反射光,使照片清楚,选项B正确;无线电波的发射能力与频率有关,频率越高发射能力越强,选项C错误;单摆的周期公式T=2π,当其放在某高山之巅时,因重力加速度变小,故其振动周期一定变大,选项D正确;根据单摆的周期公式T=2π,在地面附近,如果L→∞,则重力加速度变化,故选项E错误.6.ADE[解析] 波在传播过程中波速和波长会变化,始终不变的量是频率,A正确;光从空气进入水中后,波长减小,更不容易发生明显的衍射现象,B错误;根据多普勒效应可知,当波源与观察者相互靠近时,观察者接收到的波信号的频率升高,C错误;公式v=fλ适用于任何波,D正确;电磁波是横波,横波具有偏振现象,E正确.7.BDE[解析] 雨后天空出现的彩虹是光的折射现象,故A错误;白光通过分光镜在光屏上形成的彩色光带是由于不同色光折射率不同而产生的色散现象,故B正确;照相机镜头所涂增透膜的厚度是绿光在薄膜中的波长的,从薄膜前、后表面反射的绿光发生干涉相互抵消,即大部分通过增透膜和镜头,红色和紫色光反射后则不发生干涉,所以人眼看到镜头呈淡紫色,故C错误;夜间观看到天边星座的位置比实际位置高,这是光的折射现象,故D正确;波长越长,越容易发生明显的衍射现象,利用红外线进行遥感是因为红外线的波长大,容易发生明显的衍射现象,故E正确.8.ACD[解析] 麦克斯韦预言了电磁波的存在,而赫兹用实验加以证实,故A错误;用单色平行光照射单缝,缝宽不变,光的波长越长,则衍射现象越显著,故B正确;太阳光中的可见光是电磁波的一种,电磁波的速度等于光速,医院“B超”中的超声波属于机械波,传播速度不同,故C错误;磨制各种镜面或其他精密的光学平面时,可以利用光的干涉,依据光程差是半个波长的奇数倍时,振动减弱,而光程差是半个波长的偶数倍时,振动加强,从而检查平面的平整程度,故D错误;根据多普勒效应可知,来自遥远星系上某些元素发出的光波波长比地球上这些元素静止时发出的光波波长大,由c=λf知接收到的波的频率变小,说明该星系正在远离我们而去,故E正确.9.ABD [解析] 由条纹间距公式Δx=λ,d指双缝间距离,l指双缝到屏的距离,可知只增大λ,Δx 变大;只增大d,Δx变小;只减小l,Δx变小;Δx与单、双缝间距无关.故A、B、D正确.10.衍射小于[解析] A中出现明暗相间的条纹,B中出现圆形亮斑.只有障碍物或孔的尺寸比光波波长小或跟光波波长相差不多时,才能发生明显的衍射现象.图A是光的衍射图样,图B的形成可以用光的直线传播解释.所以图A对应的圆孔的孔径比图B所对应的圆孔的孔径小.11.8.95590.0[解析] 由游标卡尺的读数规则可得x2=8 mm+19×0.05 mm=8.95 mm.由Δx=λ,Δx=,x1=2×0.05 mm=0.10 mm,解得λ=590.0 nm.12.暗条纹变宽[解析] 因为,即P点距双缝S1、S2的路程差为半波长的奇数倍,所以出现暗条纹.根据条纹间距公式Δx=λ知,当单色光的波长变长时,条纹间距变宽.13.1×10-7 m[解析] 设绿光在真空中的波长为λ0,在增透膜中的波长为λ,由折射率与光速的关系、光速与波长及频率的关系得n=即λ=那么增透膜的厚度d= m=1×10-7 m14.(1)1 mm(2)0.75 mm[解析] (1)Δx= m=1×10-3 m=1 mm.(2)λ'=Å=4500 ÅΔx'= m=0.75 mm.11。

教师详解(听课手册)第十五单元光学电磁波相对论第37讲光的折射、全反射【教材知识梳理】核心填空一、1.改变 2.(1)两侧折射角的正弦二、1.入射角的正弦折射角的正弦 2. 1三、1.入射角 2.①光密光疏②大于或等于 3.4.光导纤维四、1.单色光黄蓝 2.有序思维辨析(1)√(2)×(3)×(4)√(5)×(6)×(7)×(8)×【考点互动探究】考点一例1 150°[解析] 设球半径为R,球冠底面中心为O',连接O、O',则OO'⊥AB.令∠OAO'=α,有cos α=即α=30°由题意MA⊥AB所以∠OAM=60°设图中N点为光线在球冠内底面上的反射点,光路图如图所示.设光线在M点的入射角为i、折射角为r,在N点的入射角为i',反射角为i ″,玻璃折射率为n.由于△OAM为等边三角形,有i=60°由折射定律有sin i=nsin r代入题给条件n=得r=30°作底面在N点的法线NE,由于NE∥AM,有i'=30°根据反射定律,有i″=30°连接O、N,由几何关系知△MAN≌△MON,故有∠MNO=60°则∠ENO=30°于是∠ENO为反射角i″,NO为反射光线.这一反射光线经球面再次折射后不改变方向.所以,经一次反射后射出玻璃球冠的光线相对于入射光线的偏角β为β=180°-∠ENO=150°变式题1[解析] 如图所示,考虑从圆形发光面边缘的A点发出的一条光线,假设它斜射到玻璃上表面的A'点折射, 根据折射定律有nsin θ=sin α式中n是玻璃的折射率,θ是入射角,α是折射角.现假设A'恰好在纸片边缘,由题意,在A'点刚好发生全反射,故α=设AA'线段在玻璃上表面的投影长为L,由几何关系有sin θ=由题意,纸片的半径应为R=L+r联立可得n=变式题2 (1) (2)没有分析过程[解析] (1)光路图如图所示,图中N点为光线在AC边发生反射的入射点,设光线在P点的入射角为i、折射角为r,在M点的入射角为r'、折射角依题意也为i,有i=60°由折射定律有sin i=nsin rnsin r'=sin i联立得r=r'OO'为过M点的法线,∠C为直角,OO'∥AC.由几何关系有∠MNC=r'由反射定律可知∠PNA=∠MNC联立得∠PNA=r由几何关系得r=30°联立得n=(2)设在N点的入射角为i″,由几何关系得i″=60°此三棱镜的全反射临界角满足nsinθc=1联立得i″>θc此光线在N点发生全反射,三棱镜的AC边没有光线透出.考点二例2 ABD [解析] a光的折射角更大,则玻璃砖对a光的折射率大于对b光的折射率,在玻璃中a光的传播速度小于b光的传播速度,在真空中,a光的波长小于b光的波长,A、B正确,C错误;a光的折射率大于对b光的折射率,a光的临界角小,改变光束的入射方向使θ角变大,则折射光线a首先消失,D正确;a光的波长小于b光的波长,通过同一双缝干涉实验装置,a光的干涉条纹间距小于b光的干涉条纹间距,E错误.变式题 C [解析] 由a、b的光路图知b光在玻璃球中偏离入射方向的程度大,故b光折射率较大,由公式n=,sin C=知A、B错误,C正确;b光在玻璃中的速度小,路程大,故b光在玻璃中传播的时间长,D错误.考点三例3 1.43[解析] 如图所示,根据光路的对称性和光路可逆性,与入射光线相对于OC轴对称的出射光线一定与入射光线平行.这样,从半球面射入的折射光线,将从圆柱体底面中心C点反射.设光线在半球面的入射角为i,折射角为r.由折射定律有sin i=nsin r由正弦定理有由几何关系,入射点的法线与OC的夹角为i.由题设条件和几何关系有sin i=式中L是入射光线与OC的距离.由②③式和题给数据得sin r=联立解得n=≈1.43[点评] 正确解答本题,首先需要作出光路图,然后合理设定一些未知量,充分利用物理和数学知识,找出各物理量之间的关系,并准确解出结果.下面的变式题属于相似问题.变式题(1) c (2)[解析] (1)由v=得,光在水中传播的速度为v1= c光在玻璃中传播的速度为v2= c.(2)根据几何关系画出光路图,如图所示.光恰好在水和空气的分界面发生全反射时,有sin C=在玻璃与水的分界面上,由相对折射关系可得解得sin θ=代入数据可计算出光斑的半径r=d(tan θ+tan C)= d水面形成的光斑的面积S=πr2=考点四例4 (1)如图所示(2)1.53(1.50~1.56均可)(3)A[解析] (1)如图所示.(2)用量角器测出入射角i与折射角r,根据折射定律n=得出结果;或者利用坐标纸结合入射角和折射角画两个直角三角形,然后用刻度尺测出所对应的直角边和斜边的长度,进一步计算出正弦值,再代入折射定律公式即可.(3)由图可知,由于入射光线比较靠近玻璃砖的右边,经过上表面折射后,再经过右侧面折射出来,故应该通过A点.变式题(1)偏大(2)减小光线AO的入射角[解析] (1)折射率n=,玻璃砖的底边aa'与x轴未重合而向y>0方向侧移了一些,导致测量的x2偏大,x1不变,所以玻璃的折射率的测量值与真实值相比偏大.(2)在y<0的区域内,从任何角度都无法透过玻璃砖看到P1、P2,说明光线AO在界面aa'上发生了全反射,应该减小光线AO的入射角.例5 (1)不变(2)偏小(3)不受影响[解析] (1)玻璃砖平移以后,测量的折射角不变,入射角相同,故测得的折射率将不变.(2)乙同学的操作使入射角相同,所画出的折射角比实际折射角偏大,由n=知,测得的折射率偏小.(3)同样可根据入射光线和出射光线确定玻璃砖内折射光线,从而确定入射角和折射角,只要第二个界面不发生全反射即可,测出的折射率不受影响.变式题(1)1.73 (2)P4(3)1[解析] (1)根据折射定律n=,题中θ1=60°,θ2=∠AOF=30°,所以n=≈1.73.(2)在入射角相同的情况下,图中P4对应的折射角大于P3所对应的折射角,所以P4对应的折射率大.(3)因A、O、K在一条直线上,入射角等于折射角,所以K处对应的折射率应为1.1.图为一光导纤维(可简化为一长玻璃丝)的示意图,玻璃丝长为L,折射率为n,AB代表端面.已知光在真空中的传播速度为c.(1)为使光线能从玻璃丝的AB端面传播到另一端面,求光线在端面AB上的入射角应满足的条件;(2)求光线从玻璃丝的AB端面传播到另一端面所需的最长时间.[答案] (1)sin i≤(2)[解析] (1)设光线在端面AB上C点的入射角为i,折射角为r,如图所示.由折射定律有sin i=nsin r设该光线射向玻璃丝内壁D点的入射角为α,为了使该光线可在此光导纤维中传播,应有α≥θ式中,θ是光线在玻璃丝内发生全反射时的临界角,它满足nsin θ=1由几何关系得α+r=90°联立得sin i≤(2)光在玻璃丝中传播速度的大小为v=光速在玻璃丝轴线方向的分量为v z=vsin α光线从玻璃丝端面AB传播到其另一端面所需时间为T=光线在玻璃丝中传播,在刚好发生全反射时,光线从端面AB传播到其另一端面所需的时间最长,联立得T max=2.[2014·全国卷Ⅰ]一个半圆柱形玻璃砖,其横截面是半径为R的半圆,AB为半圆的直径,O为圆心,如图所示.玻璃的折射率为n=.(1)一束平行光垂直射向玻璃砖的下表面,若光线到达上表面后,都能从该表面射出,则入射光束在AB上的最大宽度为多少?(2)一细束光线在O点左侧与O相距R处垂直于AB从下方入射,求此光线从玻璃砖射出点的位置.[答案] (1) R (2)略[解析] (1)在O点左侧,设从E点射入的光线进入玻璃砖后在上表面的入射角恰好等于全反射的临界角θ,则OE区域的入射光线经上表面折射后都能从玻璃砖射出,如图所示,由全反射条件有sin θ=由几何关系有OE=Rsin θ由对称性可知,若光线都能从上表面射出,光束的宽度最大为l=2OE联立解得l=R(2)设光线在距O点R的C点射入后,在上表面的入射角为α,由几何关系和已知条件得α=60°>θ光线在玻璃砖内会发生三次全反射,最后由G点射出,如图所示,由反射定律和几何关系得OG=OC=R射到G点的光有一部分被反射,沿原路返回到达C点射出.3.[2015·江苏卷]人造树脂是常用的眼镜镜片材料. 如图所示,光线射在一人造树脂立方体上,经折射后,射在桌面上的P点.已知光线的入射角为30°,OA=5 cm,AB=20 cm,BP=12 cm,求该人造树脂材料的折射率n.[答案] (或1.5)[解析] 设折射角为γ,由折射定律得sin 30°=nsinγ,由几何关系知sin γ=且OP=解得n=(或n≈1.5).4.[2015·海南卷]一半径为R的半圆柱形玻璃砖,横截面如图所示,已知玻璃的全反射临界角为γ(γ<).与玻璃砖的底平面成(-γ)角度、且与玻璃砖横截面平行的平行光射到玻璃砖的半圆柱面上.经柱面折射后,有部分光(包括与柱面相切的入射光)能直接从玻璃砖底面射出.若忽略经半圆柱内表面反射后射出的光,求底面透光部分的宽度.[答案]5.[2015·山东卷]半径为R、介质折射率为n的透明圆柱体,过其轴线OO'的截面如图所示.位于截面所在平面内的一细束光线,以角i0由O点入射,折射光线由上边界的A点射出.当光线在O点的入射角减小至某一值时,折射光线在上边界的B点恰好发生全反射.求A、B两点间的距离.[答案] R[解析] 当光线在O点的入射角为i0时,设折射角为r0,由折射定律得=n设A点与左端面的距离d A,由几何关系得sin r0=若折射光线恰好发生全反射,则在B点的入射角恰好为临界角C,设B点与左端面的距离为d B,由折射定律得sin C=由几何关系得sin C=设A、B两点间的距离为d,可得d=d B-d A联立解得d=R6.[2014·江苏卷]Morpho蝴蝶的翅膀在阳光的照射下呈现出闪亮耀眼的蓝色光芒,这是因为光照射到翅膀的鳞片上发生了干涉.电子显微镜下鳞片结构的示意图如图所示.一束光以入射角i从a点入射,经过折射和反射后从b点出射.设鳞片的折射率为n,厚度为d,两片之间空气层厚度为h.取光在空气中的速度为c,求光从a到b所需的时间t.[答案][解析] 设光在鳞片中的折射角为γ,根据折射定律有sin i=nsin γ在鳞片中传播的路程l1=传播速度v=传播时间t1=解得t1=同理,在空气中的传播时间t2=则t=t1+t2=.第38讲光的波动性电磁波相对论【教材知识梳理】核心填空一、1.亮暗 2.相等 3.白色亮彩色二、1.偏离 2.差不多还小 3.(3)泊松三、1.一切方向 2.特定 3.横四、1.电场磁场2.电磁场横3×108λ f3.频率波长可见光五、1.相同 2.相同思维辨析(1)√(2)√(3)×(4)×(5)×(6)×(7)×(8)×(9)×【考点互动探究】考点一例1 (1)暗条纹(2)亮条纹(3)见解析[解析] (1)设A光在空气中波长为λ1,在介质中波长为λ2,由n=可得λ1=nλ2=1.5×4×10-7m=6×10-7 m根据路程差Δx=2.1×10-6 m所以N1==3.5由此可知,从S1和S2到P点的路程差Δx是A光波长λ1的3.5倍,所以P点为暗条纹.(2)根据临界角与折射率的关系得sin C=解得n=由此可知,B光在空气中波长λ3为λ3=nλ介=×3.15×10-7m=5.25×10-7 m所以N2==4可见,用B光做“双缝干涉”实验,P点为亮条纹.(3)光屏上仍出现明、暗相间的条纹,但中央条纹最宽最亮,两边条纹变窄变暗.变式题 A [解析] 白光包含各种颜色的光,它们的波长不同,在相同条件下做“双缝干涉”实验时,它们的干涉条纹间距不同,所以在中央亮条纹两侧出现彩色条纹.考点二例2 (1)E D B (2)放置单缝、双缝时,必须使缝平行单缝、双缝间的距离要适当[解析] (1)滤光片E可以从白光中选出单色红光,单缝D是获取线光源,双缝B是获得相干光源,最后成像在毛玻璃屏A上.所以排列顺序为:C、E、D、B、A.(2)在操作步骤②时应注意的事项有:放置单缝、双缝时,必须使缝平行;单缝、双缝间的距离要适当;要保证光源、滤光片、单缝、双缝和光屏的中心在同一轴线上.变式题(1)A (2)变宽变窄[解析] (1)双缝干涉图样是平行且等宽的明暗相间的条纹,A图正确.(2)根据Δx=λ知,双缝间的距离d减小时,干涉条纹间距变宽;当双缝到屏的距离l减小时,干涉条纹间距变窄.例3 > 0.300[解析] 双缝干涉条纹间距Δx=λ,红光波长较长,所以红光的双缝干涉条纹间距较大,即Δx1>Δx2.根据题中数据可得条纹间距Δx==2.1 mm=2.1×10-3 m,根据Δx=m=3.00×10-4 m=0.300 mm.变式题(1)AD (2)0.700 (3)大于[解析] (1)为了获得清晰的干涉条纹,A正确.由干涉现象可知干涉条纹与双缝平行,B错误.干涉条纹的间距Δx=λ与单缝宽度无关,C错误,D正确.(2)手轮的读数为0.5 mm +20.0×0.01 mm=0.700 mm .(3)条纹与分划板不平行时,实际值Δx实=Δx测cos θ,θ为条纹与分划板间的夹角,故Δx实<Δx测.考点三1.BD [解析] 该装置利用B下表面反射光与A上表面反射光发生干涉的原理,若最亮,说明干涉加强,路程差Δx=nλ(n=0,1,2,…),由于t1和t2两温度为连续变化,且出现两次最亮,所以两次路程差为一个波长,t1到t2过程中,A的高度应增加半个波长.2.ACD [解析] 光学镜头前的增透膜是为了减少光的反射损失,增加透射光的强度,选项A正确;根据光的干涉理论,增透膜的厚度等于入射光在薄膜中波长的,选项B错误,选项C正确;增透膜通常是针对人眼最敏感的绿光设计的,使从镜头反射的绿光干涉相消,而对太阳光中红光和紫光并没有显著削弱,所以看上去呈淡紫色,选项D正确.涂有增透膜的镜头,只能抵消某种色光的反射光线,选项E错误.3.AC [解析] 楔形空气层的上、下两个表面反射的两列光波发生干涉,空气层厚度相同的地方,两列波的路程差相同,故如果被测表面是平的,干涉条纹就是一组平行的直线,当劈角α增大为β时,相邻的条纹由A、C处左移至A'、C'处,设CD-AB=Δs,则C'D'-A'B'=Δs,故AC=,A'C'=,因为β>α,所以AC>A'C',故劈角变大时,条纹变密,A正确,B错误;同理,当上玻璃板平行上移时,条纹向着劈尖移动,但间距不变,C正确,D错误.4.AC [解析] 干涉现象是由凸透镜下表面反射光和玻璃上表面反射光叠加形成的,A正确,B错误.由于凸透镜的下表面是圆弧面,所以形成的薄膜厚度不是均匀变化的,形成不等间距的干涉条纹,C正确,D错误.考点四1.BD [解析] 自然光沿各个方向发散是均匀分布的,通过偏振片后,透射光是只沿着某一特定方向振动的光.从电灯直接发出的光为自然光,A错误;它通过A偏振片后,即变为偏振光,B正确;设通过A的光沿竖直方向振动,P点无光亮,则B偏振片只能通过沿水平方向振动的偏振光,将B转过180°后,P处仍无光亮,C 错误;若将B转过90°,则该偏振片将变为能通过沿竖直方向振动的光的偏振片,则偏振光能通过B,即在P 处有光亮,D正确.2.D [解析] 当孔足够大时,由于光的直线传播,所以屏上首先出现的是三角形光斑,之后随着孔的继续缩小,出现小孔成像,成的是太阳的像,故为小圆形光斑,随着孔的进一步缩小,当尺寸与光波波长相当时,出现明暗相间的衍射条纹,最后随孔的闭合而全部消失,所以只有D正确.3.C [解析] 根据干涉和衍射的条件,两块玻璃板间的空气层形成薄膜干涉,日光灯发出的光通过狭缝会发生衍射现象.4.衍射小于[解析] A中出现明暗相间的条纹,B中出现圆形亮斑.只有孔的尺寸比光波波长小或跟光波波长相差不多时,才能发生明显的衍射现象.图A是光的衍射图样,所以图A对应的圆孔的孔径比图B所对应的圆孔的孔径小.图B的形成可以用光的直线传播解释.考点五1.BCD [解析] 在均匀变化的电场周围产生恒定的磁场,在均匀变化的磁场周围产生恒定的电场,选项A错误;发射电磁波时必须采用高能量且要有尽可能大的空间传播电磁波,选项B正确;干涉和衍射是波的特性,机械波、电磁波都是波,这些特性都具有,选项C正确;机械波是机械振动在介质中传播形成的,所以机械波的传播需要介质,而电磁波是交替变化的电场和磁场由近及远的传播形成的,所以电磁波传播不需要介质,选项D正确;电磁波既可以在真空中传播,也可以在介质中传播,选项E错误.2.AC [解析] 无线电波的波长长,易发生明显的衍射现象,A正确.紫外线的频率比可见光高,B错误.X射线和γ射线的波长比较短,穿透能力比较强,C正确.任何物体都能辐射红外线,D错误.不同频率的电磁波在真空中传播速度相同,E错误.3.ABC [解析] 电磁波在真空中传播速度不变,与频率无关,选项A正确;电磁波由周期性变化的电场和变化的磁场互相激发得到,选项B正确;电磁波传播方向与电场方向、磁场方向均垂直,选项C正确;光是一种电磁波,光可在光导纤维中传播,选项D错误;电磁波具有能量,电磁振荡停止后,已形成的电磁波仍会在介质或真空中继续传播,选项E错误.4.ABC [解析] 根据狭义相对论的速度变换公式可知,光速是物体的极限速度,选项A正确;由质量相对性、长度相对性和时间间隔的相对性可知,选项B、C均正确;光速为极限速度,任何速度都不能超过真空中的光速,选项D错误.5.B [解析] 根据狭义相对论,在静止的观察者看来,沿自身长度方向运动的杆缩短.而光速相对于任何惯性系来说总是不变,故选项B正确.1.[2014·江苏卷]某同学用单色光进行双缝干涉实验,在屏上观察到如图甲所示的条纹,仅改变一个实验条件后,观察到的条纹如图乙所示.他改变的实验条件可能是( )A.减小光源到单缝的距离B.减小双缝之间的距离C.减小双缝到光屏之间的距离D.换用频率更高的单色光源[解析] B 根据Δx=λ知,要使条纹间距变大,可减小双缝之间的距离,增大光的波长(即降低光的频率)或增大双缝到屏的距离,故只有B正确.2.[2014·四川卷]电磁波已广泛运用于很多领域.下列关于电磁波的说法符合实际的是( )A.电磁波不能产生衍射现象B.常用的遥控器通过发出紫外线脉冲信号来遥控电视机C.根据多普勒效应可以判断遥远天体相对于地球的运动速度D.光在真空中运动的速度在不同惯性系中测得的数值可能不同[解析] C 衍射现象是波的特有现象,A错误;常用的遥控器通过发出红外线脉冲信号来遥控电视机,B错误;遥远天体和地球的距离发生变化时,遥远天体发出的电磁波由于相对距离发生变化而出现多普勒效应,所以能测出遥远天体相对地球的运动速度,C正确;光在真空中运动的速度在不同惯性系中测得的数值是相同的,即光速不变原理,D错误.3.[2014·上海卷]下列电磁波中,波长最长的是( )A.无线电波B.红外线C.紫外线D.γ射线[解析] A 根据电磁波谱,波长由长到短的排列顺序是无线电波、红外线、紫外线、γ射线,选项A正确.4.[2013·浙江卷]关于生活中遇到的各种波,下列说法正确的是( )A.电磁波可以传递信息,声波不能传递信息B.手机在通话时涉及的波既有电磁波又有声波C.太阳光中的可见光和医院“B超”中的超声波传播速度相同D.遥控器发出的红外线波长和医院“CT”中的X射线波长相同[解析] B 电磁波和声波均能传递信息,A错误;手机信号的传送由电磁波完成,通话过程中有声波,B正确;太阳光的可见光是光波,属电磁波,而“B超”中的超声波是机械波,传播速度不同,C错误;红外线波长比X 射线波长长,D错误.5.用双缝干涉测光的波长的实验装置如图甲所示,已知单缝与双缝的距离L1=60 mm,双缝与光屏的距离L2=700 mm,单缝宽d1=0.10 mm,双缝间距d2=0.25 mm.甲(1)分划板的中心刻线分别对准第1条和第4条亮条纹的中心时,手轮上的示数如图乙所示,则对准第1条时示数x1= mm,对准第4条时示数x2= mm,相邻两条亮条纹间的距离Δx= mm. (2)计算波长的公式λ= ;求得的波长是(保留三位有效数字)nm.[答案] (1)2.190 7.869 1.893 (2)Δx 676[解析] (1)对准第1条时示数x1=(2+0.01×19.0) mm=2.190 mm,对准第4条时示数x2=(7.5+0.01×36.9) mm=7.869 mm ,相邻两条亮条纹间的距离Δx==1.893 mm .(2)由干涉条纹间距Δx=λ可得,波长λ=Δx=6.76 ×10-7 m.。

专题十六光电磁波与相对论备考篇【考情探究】课标解读考情分析备考指导考点内容光的折射与全反射1.理解光的折射定律。

会测量材料的折射率。

2.知道光的全反射现象与其产生的条件。

由近几年考情分析可见,本专题主要考查光的折射、干预和相对论等知识点,光的折射和相对论是考查的热点。

考题形式多样,选择、填空、计算均有,难度中等。

主要考查考生的科学推理素养。

本专题的知识点特别多,因此复习时要主次清楚,详略得当。

对于光的折射定律的应用,画好光路图,利用几何知识找准关系是解决问题的关键;对于电磁波,要以麦克斯韦电磁场理论和电磁波谱为线,把各知识点串联起来,提高复习的效率。

对于光的干预、衍射、偏振现象,注意联系生活中的实例进展理解。

光的波动性1.观察光的干预、衍射和偏振现象,了解这些现象产生的条件,知道其在生产生活中的应用。

2.了解激光的特性。

电磁波、相对论1.了解电磁波,知道电磁场的物质性。

2.初步了解麦克斯韦电磁场理论的根本思想。

3.了解电磁振荡。

4.知道电磁波的发射、传播和接收。

5.认识电磁波谱。

知道各个波段的电磁波的名称、特征和典型应用。

6.知道牛顿力学的局限性。

初步了解相对论时空观。

【真题探秘】根底篇【根底集训】考点一光的折射与全反射1.如下列图,一束光线从玻璃球的A点入射,入射角为60°,光线折射入球后,经过一次反射再折射到球外的光线恰好平行于入射光线。

(1)求玻璃球的折射率;(2)在B点是否有光线折射出玻璃球?请写出证明过程。

1.答案(1)√3(2)有证明略2.如下列图,一束光以45°的入射角从AB面射入三棱镜中,棱镜的折射率n=√2,光在真空中的传播速度c=3.0×108m/s。

求:(1)光在棱镜中的传播速度;(2)光在棱镜中的折射角。

2.答案(1)2.1×108m/s (2)30°考点二光的波动性3.(多项选择)如下说法正确的有( )A.光的偏振现象说明光是横波B.阳光下肥皂泡呈现彩色是光的干预现象C.受迫振动的频率与振动系统的固有频率有关D.变化的磁场一定产生变化的电场3.答案AB4.[2018江苏南京调研,12B(1)](多项选择)如下说法正确的答案是( )A.单缝衍射实验中,缝越宽,条纹越亮,衍射现象越明显B.光纤通信、医用纤维式内窥镜都利用了光的全反射原理C.机械波传播过程中,某质点在一个周期内向前移动一个波长的距离D.地球上的人看来,接近光速运动的飞船中的时钟变慢了4.答案BD5.(多项选择)如下说法正确的答案是( )A.只有发生共振时,受迫振动的频率才等于驱动力的频率B.拍摄玻璃橱窗内的物品时,往往在镜头前加一个偏振片以增加透射光的强度C.地球上接收到离地球远去的遥远星球发出的光的波长要变长D.全息照相利用了干预原理5.答案CD考点三电磁波、相对论6.关于无线电波的发射和接收,下述说法中正确的答案是( )A.为了将信号发射出去,先要进展调谐B.为了从各个电台发出的电磁波中将需要的选出来,就要进展调制C.为了从高频电流中取出声音信号,就要进展调频D.以上说法都不对6.答案 D7.(多项选择)如下关于电磁波谱各成员说法正确的答案是( )A.最容易发生衍射现象的是无线电波B.紫外线有明显的热效应C.X射线穿透能力较强,所以可用来检查工件D.晴朗的天空看起来是蓝色,是光散射的结果7.答案ACD8.如下列图,沿铁路排列的A、B两电线杆正中间安装一闪光装置C,光信号到达A电线杆称为事件1,到达B电线杆称为事件2。

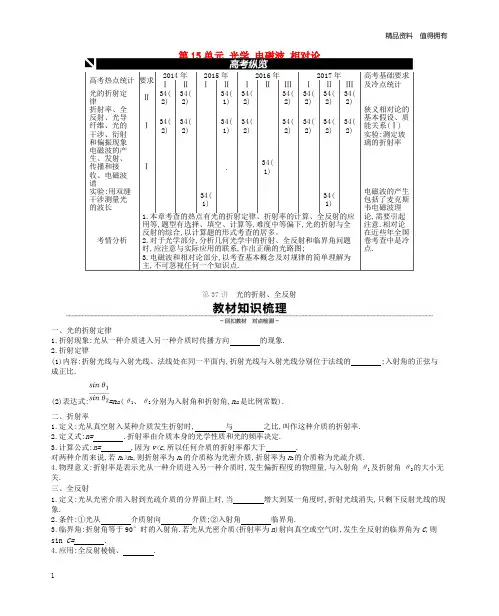

第15单元 光学 电磁波 相对论高考热点统计 要求 2014年2015年 2016年 2017年 高考基础要求及冷点统计Ⅰ Ⅱ Ⅰ Ⅱ Ⅰ Ⅱ Ⅲ Ⅰ Ⅱ Ⅲ 光的折射定律Ⅱ34(2) 34(2)34(1) 34(2)34(2) 34(2) 34(2) 34(2)狭义相对论的基本假设、质能关系(Ⅰ)实验:测定玻璃的折射率电磁波的产生包括了麦克斯韦电磁波理论,需要引起注意.相对论在近些年全国卷考查中是冷点. 折射率、全反射、光导纤维、光的干涉、衍射和偏振现象 Ⅰ 34(2) 34(2) 34(1) 34(2) 34(2) 34(2) 34(2) 34(2)电磁波的产生、发射、传播和接收、电磁波谱Ⅰ 34(1)实验:用双缝干涉测量光的波长34(1) 34(1)考情分析1.本章考查的热点有光的折射定律、折射率的计算、全反射的应用等,题型有选择、填空、计算等,难度中等偏下,光的折射与全反射的综合,以计算题的形式考查的居多。

2.对于光学部分,分析几何光学中的折射、全反射和临界角问题时,应注意与实际应用的联系,作出正确的光路图;3.电磁波和相对论部分,以考查基本概念及对规律的简单理解为主,不可忽视任何一个知识点.第37讲 光的折射、全反射一、光的折射定律1.折射现象:光从一种介质进入另一种介质时传播方向 的现象.2.折射定律(1)内容:折射光线与入射光线、法线处在同一平面内,折射光线与入射光线分别位于法线的 ;入射角的正弦与 成正比.(2)表达式:=n 12(θ1、θ2分别为入射角和折射角,n 12是比例常数).二、折射率1.定义:光从真空射入某种介质发生折射时, 与 之比,叫作这种介质的折射率.2.定义式:n= .折射率由介质本身的光学性质和光的频率决定.3.计算公式:n= ,因为v<c ,所以任何介质的折射率都大于 .对两种介质来说,若n 1>n 2,则折射率为n 1的介质称为光密介质,折射率为n 2的介质称为光疏介质.4.物理意义:折射率是表示光从一种介质进入另一种介质时,发生偏折程度的物理量,与入射角θ1及折射角θ2的大小无关.三、全反射1.定义:光从光密介质入射到光疏介质的分界面上时,当 增大到某一角度时,折射光线消失,只剩下反射光线的现象.2.条件:①光从 介质射向 介质;②入射角 临界角.3.临界角:折射角等于90°时的入射角.若光从光密介质(折射率为n )射向真空或空气时,发生全反射的临界角为C ,则sin C= .4.应用:全反射棱镜、 .四、光的色散1.光的色散:含有多种颜色的光被分解为的现象叫作光的色散.白光通过三棱镜会分解为红、橙、、绿、、靛、紫七种单色光.2.光谱:含有多种颜色的光被分解后,各种色光按其波长的排列.【思维辨析】(1)无论是折射光路,还是全反射光路都是可逆的.()(2)光线从光疏介质进入光密介质,入射角等于临界角时发生全反射现象.()(3)若光从空气中射入水中,它的传播速度一定增大.()(4)在同一种介质中,光的频率越大,折射率越大.()(5)折射率跟折射角的正弦成正比.()(6)只要入射角足够大,就能发生全反射.()(7)折射定律是托勒密发现的. ()(8)密度大的介质一定是光密介质.()考点一全反射现象的理解及应用1.对全反射的理解(1)光的反射和全反射现象均遵循光的反射定律,光路均是可逆的.(2)光线射向两种介质的界面时,往往同时发生折射和反射现象,但在全反射现象中只发生反射现象,不发生折射现象,当折射角等于90°时,实际上就已经没有折射光线了.(3)从能量角度分析,光从光密介质射向光疏介质时,随着入射角增大,反射光的能量增强,折射光的能量减弱,当入射角增大到临界角时,折射光的能量减小到零,发生全反射现象,折射光线消失.2.解题思路(1)画出恰好发生全反射的光路图;(2)利用几何关系找出临界角;(3)判断发生全反射的范围.1 如图37-1所示,玻璃球冠的折射率为,其底面镀银,底面的半径是球半径的;在过球心O且垂直于底面的平面(纸面)内,有一与底面垂直的光线射到玻璃球冠上的M点,该光线的延长线恰好过底面边缘上的A点.求该光线从球面射出的方向相对于其初始入射方向的偏角.图37-1式题1 [2014·全国卷Ⅱ]一厚度为h的大平板玻璃水平放置,其下表面贴有一半径为r的圆形发光面,在玻璃板上表面放置一半径为R的圆纸片,圆纸片与圆形发光面的中心在同一竖直线上,已知圆纸片恰好能完全遮挡住从圆形发光面发出的光线(不考虑反射),求平板玻璃的折射率.式题2 [2013·全国卷Ⅱ]如图37-2所示,三棱镜的横截面为直角三角形ABC,∠A=30°,∠B=60°.一束平行于AC边的光线自AB边的P点射入三棱镜,在AC边发生反射后从BC边的M点射出.若光线在P点的入射角和在M点的折射角相等.(1)求三棱镜的折射率;(2)在三棱镜的AC边是否有光线透出?写出分析过程.(不考虑多次反射)图37-2考点二光的色散1.光速与波长、频率的关系光速v与波长λ、频率f的关系为v=λf.光从一种介质进入另一种介质时,频率不变,波长改变,光速改变.2.各种色光的比较2 (多选)[2015·全国卷Ⅱ]如图37-3所示,一束光沿半径方向射向一块半圆形玻璃砖,在玻璃砖底面上的入射角为θ,经折射后射出a、b两束光线,则()图37-3A.在玻璃中,a光的传播速度小于b光的传播速度B.在真空中,a光的波长小于b光的波长C.玻璃砖对a光的折射率小于对b光的折射率D.若改变光束的入射方向使θ角逐渐变大,则折射光线a首先消失E.分别用a、b光在同一个双缝干涉实验装置上做实验,a光的干涉条纹间距大于b光的干涉条纹间距式题 [2015·四川卷]直线P1P2过均匀玻璃球球心O,细光束a、b平行且关于P1P2对称,由空气射入玻璃球的光路如图37-4所示.a、b光相比()图37-4A.玻璃对a光的折射率较大B.玻璃对a光的临界角较小C.b光在玻璃中的传播速度较小D.b光在玻璃中的传播时间较短考点三折射定律与全反射综合求解光的折射与全反射的综合问题时,要抓住折射定律和发生全反射的条件这两个关键.基本思路如下:(1)判断光线是从光疏介质进入光密介质还是从光密介质进入光疏介质.(2)判断入射角是否大于临界角,明确是否发生全反射现象.(3)画出反射、折射或全反射的光路图,必要时还可应用光路的可逆原理画出光路图,然后结合几何知识进行推断和求解相关问题.(4)折射率n是讨论折射和全反射问题的重要物理量,是联系各物理量的桥梁,对跟折射率有关的所有关系式应熟练掌握.3 [2017·全国卷Ⅰ]如图37-5所示,一玻璃工件的上半部是半径为R的半球体,O点为球心;下半部是半径为R、高为2R的圆柱体,圆柱体底面镀有反射膜.有一平行于中心轴OC的光线从半球面射入,该光线与OC之间的距离为0.6R.已知最后从半球面射出的光线恰好与入射光线平行(不考虑多次反射).求该玻璃的折射率.图37-5式题 [2017·陕西五校三模]如图37-6所示为一巨大的玻璃容器,容器底部有一定的厚度,容器中装一定量的水,在容器底部有一单色点光源,已知水对该光的折射率为,玻璃对该光的折射率为1.5,容器底部玻璃的厚度为d,水的深度也为d.求:(1)该光在玻璃和水中传播的速度;(光在真空中的传播速度为c)(2)水面形成的光斑的面积.(仅考虑直接由光源发出的光线)图37-6考点四测定玻璃的折射率考向一实验原理与步骤1.实验原理实验原理图如图37-7所示,当光线AO1以一定的入射角θ1穿过两面平行的玻璃砖时,通过插针法找出跟入射光线AO1对应的出射光线O2B,从而求出折射光线O1O2和折射角θ2,再根据n=算出玻璃的折射率.图37-72.实验步骤(1)用图钉把白纸固定在木板上.(2)在白纸上画一条直线aa',并取aa'上的一点O1为入射点,作过O1点的法线NN'.(3)画出线段AO1作为入射光线,并在AO1上插上P1、P2两根大头针.(4)在白纸上放上玻璃砖,使玻璃砖的一条长边与直线aa'对齐,并画出另一条长边的对齐线bb'.(5)眼睛在bb'的一侧透过玻璃砖观察两根大头针并调整视线方向,使P1的像被P2的像挡住,然后在眼睛这一侧插上大头针P3,使P3挡住P1、P2的像,再插上P4,使P4挡住P1、P2的像和P3.(6)移去玻璃砖,拔去大头针,由大头针P3、P4的针孔位置确定出射光线O2B及出射点O2,连接O1、O2得线段O1O2.(7)用量角器测量入射角θ1和折射角θ2,并查出其正弦值sin θ1和sin θ2.(8)改变入射角,重复实验,算出不同入射角时的,并取平均值.4 在“测定玻璃的折射率”实验中,某同学经正确操作插好了4枚大头针,如图37-8所示.图37-8(1)在图37-9中画出完整的光路图.图37-9(2)对你画出的光路图进行测量和计算,求得该玻璃砖的折射率n= (保留三位有效数字).(3)为了观测光在玻璃砖不同表面的折射现象,某同学做了两次实验,经正确操作插好了8枚大头针,如图37-10所示.图中P1和P2是同一入射光线上的2枚大头针,其对应出射光线上的2枚大头针是P3和(选填“A”或“B”).图37-10式题某同学用半圆形玻璃砖测定玻璃的折射率(如图37-11所示).实验的主要过程如下:图37-11A.把白纸用图钉固定在木板上,在白纸上作出直角坐标系xOy,在白纸上画一条线段AO表示入射光线.B.把半圆形玻璃砖M放在白纸上,使其底边aa'与x轴重合.C.用一束平行于纸面的激光从y>0区域沿y轴负方向射向玻璃砖,并沿x轴方向调整玻璃砖的位置,使这束激光从玻璃砖底面射出后,仍沿y轴负方向传播.D.在AO线段上竖直地插上两枚大头针P1、P2.E.在坐标系y<0的区域内竖直地插上大头针P3,并使得从P3一侧向玻璃砖方向看去,P3能同时挡住P1和P2的像.F.移开玻璃砖,连接O、P3,用圆规以O点为圆心画一个圆(如图中虚线所示),此圆与AO线交点为B,与OP3线的交点为C.确定出B点到x轴、y轴的距离分别为y1、x1,C点到x轴、y轴的距离分别为y2、x2.(1)若实验中该同学没有将玻璃砖的底边aa'与x轴重合,而是向y>0方向侧移了一些,这将导致所测的玻璃折射率与其真实值相比(选填“偏大”“不变”或“偏小”).(2)若实验中该同学在y<0的区域内,从任何角度都无法透过玻璃砖看到P1、P2,为能透过玻璃砖看到P1、P2,应采取的措施是: .■注意事项(1)实验时,应尽可能将大头针竖直插在纸上,且P1和P2之间、P3和P4之间、P2与O1、P3与O2之间距离要稍大一些.(2)入射角θ1不宜太大(接近90°),也不宜太小(接近0°).太大:反射光较强,折射光较弱;太小:入射角、折射角测量的相对误差较大.(3)操作时,手不能触摸玻璃砖的光学面,更不能把玻璃砖界面当尺子画界线.(4)实验过程中,玻璃砖与白纸的相对位置不能改变.(5)玻璃砖应选用宽度较大的,宜在5 cm以上,若宽度太小,则测量误差较大.考向二数据处理与误差分析处理数据的3种方法:(1)计算法:用量角器测量入射角θ1和折射角θ2,并查出其正弦值sin θ1和sin θ2.算出不同入射角时的,并取平均值.(2)图像法:改变不同的入射角θ1,测出不同的折射角θ2,作sin θ1-sin θ2图像,由n=可知图像应为直线,如图37-12所示,其斜率为折射率.图37-12(3)单位圆法:以入射点O为圆心,以一定长度R为半径画圆,交入射光线OA于E点,交折射光线OO'于E'点,过E作NN'的垂线EH,过E'作NN'的垂线E'H'.如图37-13所示,sin θ1=,sin θ2=,OE=OE'=R,则n=.只要用刻度尺测出EH、E'H'的长度就可以求出n.图37-135 在做“测定玻璃折射率n”实验时:图37-14(1)甲同学在纸上正确画出玻璃砖的两个界面ab和cd时不慎碰了玻璃砖使它向ab方向平移了一些,如图37-14甲所示,以后的操作都正确,但画光路图时,将折射点确定在ab和cd上,则测出的n值将.(2)乙同学为了避免笔尖接触玻璃砖的界面,画出的a'b'和c'd'都比实际界面向外侧平移了一些,如图乙所示,以后的操作均正确,画光路图时将入射点和折射点都确定在a'b'和c'd'上,则所测出的n值将.(3)丙同学在操作和作图时均无失误,但所用玻璃砖的两个界面明显不平行,这时测出的n值将.式题某校开展研究性学习,某研究小组根据光学知识,设计了一个测液体折射率的仪器.如图37-15所示,在一个圆盘上,过其圆心O作两条相互垂直的直径BC、EF.在半径OA上,垂直盘面插上两枚大头针P1、P2并保持位置不变.每次测量时让圆盘的下半部分竖直进入液体中,而且总使得液面与直径BC相平,EF作为界面的法线,而后在图中右上方区域观察P1、P2,在圆周EC部分插上P3,使P3挡住P1、P2的像.同学们通过计算,预先在圆周EC部分刻好了折射率的值,这样只要根据P3所插的位置,就可以直接读出液体折射率的值.图37-15(1)若∠AOF=30°,OP3与OC之间的夹角为30°,则P3处刻的折射率的值为.(2)图中P3、P4两处,对应折射率大的是.(3)作AO的延长线交圆周于K,K处对应的折射率为.■注意事项(1)入射光线、出射光线确定的准确性造成误差,故入射侧、出射侧所插两枚大头针间距应大一些.(2)入射角和折射角的测量造成误差,故入射角应适当大些,以减小测量的相对误差.第38讲光的波动性电磁波相对论一、光的干涉1.定义:在两列光波叠加的区域,某些区域相互加强,出现条纹,某些区域相互减弱,出现条纹,且加强区域和减弱区域相互间隔的现象.2.条件:两束光的频率、相位差恒定.3.双缝干涉图样特点:单色光照射时形成明暗相间的等间距的干涉条纹;白光照射时,中央为条纹,其余为条纹.二、光的衍射1.定义:光在传播的过程中遇到障碍物时,直线传播绕到障碍物阴影里去的现象.2.发生明显衍射的条件:障碍物或小孔的尺寸跟光的波长,甚至比光的波长时,衍射现象明显.3.衍射图样特点(1)单缝衍射:单色光的衍射图样为中间宽且亮的单色条纹,两侧是明暗相间的条纹,条纹宽度比中央窄且暗;白光的衍射图样为中间宽且亮的白条纹,两侧是渐窄且暗的彩色条纹.(2)圆孔衍射:明暗相间的不等距圆环.(3)圆盘衍射:明暗相间的不等距圆环,中心有一亮斑称为亮斑(证实光的波动性).三、光的偏振1.自然光:包含着在垂直于传播方向上沿振动的光,而且沿着各个方向振动的光波的强度都相同.2.偏振光:在垂直于光的传播方向的平面上,只沿着某个的方向振动的光.3.光的偏振现象说明光是一种波.四、电磁场与电磁波1.麦克斯韦电磁场理论:变化的磁场能够在周围空间产生,变化的电场能够在周围空间产生.2.电磁波:由近及远地传播形成电磁波.电磁波是波,在空间传播不需要依靠介质.真空中电磁波的速度为 m/s;电磁波的传播速度v等于波长λ和频率f的乘积,即v= .3.电磁波谱:按照电磁波的或的大小顺序把它们排列成谱叫作电磁波谱.按波长由长到短排列的电磁波谱为:无线电波、红外线、、紫外线、X射线、γ射线.五、相对论1.狭义相对性原理:在不同的惯性参考系中,一切物理规律都是的.2.光速不变原理:真空中的光速在不同的惯性参考系中都是的.【思维辨析】(1)光的颜色由光的频率决定.()(2)只有频率相同的两列光波才能产生干涉.()(3)在“双缝干涉”实验中,双缝的作用是使白光变成单色光.()(4)阳光下茂密的树荫中地面上的圆形亮斑是光的衍射形成的. ()(5)自然光是偏振光.()(6)电场周围一定存在磁场,磁场周围一定存在电场.()(7)无线电波不能发生干涉和衍射现象.()(8)波长不同的电磁波在本质上完全不同.()(9)真空中的光速在不同惯性参考系中是不同的.()【物理学史】17世纪下半叶,以牛顿为首的“粒子说”和以惠更斯为首的“波动说”都能解释几何光学问题,但大家更倾向“粒子说”.19世纪初,波动光学初步形成,其中托马斯·杨圆满地解释了“薄膜颜色”和双狭缝干涉现象,大家又倾向“波动说”.典型实验证据有:双缝干涉、单缝衍射、泊松亮斑、薄膜干涉、偏振等.1860年前后,麦克斯韦预言光就是一种电磁波,并且这个结论在1888年被赫兹的实验证实.但是同时赫兹发现了光电效应,特别是1905年爱因斯坦运用量子论解释了光电效应,这又支持了光的“粒子性”,后来还有康普顿效应.所以,光的本质是电磁波,但具有波粒二象性.最终人们意识到任何物体都有波粒二象性,即存在物质波.考点一光的双缝干涉现象1.亮、暗条纹的条件(1)亮条纹:屏上观察点到双缝的路程差等于波长的整数倍,即Δs=nλ(n=0,1,2,…).(2)暗条纹:屏上观察点到双缝的路程差等于半波长的奇数倍,即Δs=λ(n=0,1,2,…).2.条纹间距:Δx=λ,其中L是双缝到光屏的距离,d是双缝间的距离,λ是光的波长.1 [2017·成都模拟]如图38-1所示,在“双缝干涉”实验中,S1和S2为双缝,P是光屏上的一点,已知P点与S1和S2距离之差为2.1×10-6 m,今分别用A、B两种单色光在空气中做“双缝干涉”实验,问P点是亮条纹还是暗条纹?(1)已知A光在折射率为n=1.5的介质中波长为4×10-7 m;(2)已知B光在某种介质中波长为3.15×10-7 m,当B光从这种介质射向空气时,临界角为37°;(sin37°=0.6,cos 37°=0.8)(3)若用A光照射时,把其中一条缝遮住,试分析光屏上能观察到的现象.图38-1式题一束白光在真空中通过双缝后在屏上观察到干涉条纹,除中央白色亮纹外,两侧还有彩色条纹,其原因是()A.各色光的波长不同,因而各色光分别产生的干涉条纹的间距不同B.各色光的速度不同,因而各色光分别产生的干涉条纹的间距不同C.各色光的强度不同,因而各色光分别产生的干涉条纹的间距不同D.上述说法都不正确考点二用双缝干涉实验测量光的波长考向一实验原理与实验操作1.实验原理单色光通过单缝后,经双缝产生稳定的干涉图样,图样中相邻两条亮(暗)条纹间的距离Δx与双缝间的距离d、双缝到屏的距离l、单色光的波长λ之间满足λ=.2.实验步骤(1)安装仪器①将光源、遮光筒、毛玻璃屏依次安放在光具座上,如图38-2所示.图38-2②接好光源,打开开关,使白炽灯正常发光.调节各部件的高度,使光源灯丝发出的光能沿轴线到达光屏.③安装单缝和双缝,中心位于遮光筒的轴线上,使双缝和单缝相互平行.(2)观察与记录①调整单缝与双缝间距为几厘米时,观察白光的干涉条纹.②在单缝和光源间放上滤光片,观察单色光的干涉条纹.③调节测量头,使分划板中心刻度线对齐第1条亮条纹的中心,记下手轮上的示数a1;转动手轮,使分划板向一侧移动,当分划板中心刻度线与第n条亮条纹中心对齐时,记下手轮上的示数a2,则相邻两亮条纹间的距离Δx=.④换用不同的滤光片,测量其他色光的波长.2 现有毛玻璃屏A、双缝B、白光光源C、单缝D和透红光的滤光片E等光学元件,要把它们放在如图38-3所示的光具座上组装成双缝干涉装置,用以测量红光的波长.图38-3(1)将白光光源C放在光具座最左端,依次放置其他光学元件,由左至右,表示各光学元件的字母排列顺序应为C、、、、A.(2)本实验的步骤有:①取下遮光筒左侧的元件,调节光源高度,使光束能沿遮光筒的轴线把屏照亮;②按合理的顺序在光具座上放置各光学元件,并使各元件的中心位于遮光筒的轴线上;③用刻度尺测量双缝到屏的距离;④用测量头(其读数方法同螺旋测微器)测量数条亮条纹间的距离.在操作步骤②时还应注意和.式题在观察光的双缝干涉现象的实验中:(1)将激光束照在如图38-4甲所示的双缝上,在光屏上观察到的现象是图乙中的.图38-4(2)换用间距更小的双缝,保持双缝到光屏的距离不变,在光屏上观察到的干涉条纹将;保持双缝间距不变,减小光屏到双缝的距离,在光屏上观察到的干涉条纹将.(均选填“变宽”“变窄”或“不变”)■注意事项(1)光源灯丝最好是线状灯丝,并与单缝平行且靠近;(2)实验时应调整光源、单缝、双缝和光屏、测量头共轴,单缝和双缝安装时应竖直且相互平行,遮光筒的轴线要与光具座导轨平行,若不共轴或单缝与双缝不平行,则会引起干涉条纹亮度小、不清晰,不便于观察和测量;(3)白光干涉观察到的是彩色条纹,中央亮条纹的中间部分是白色,边缘是红色.考向二数据处理与误差分析3 [2015·全国卷Ⅰ] (1)在双缝干涉实验中,分别用红色和绿色的激光照射同一双缝,在双缝后的屏幕上,红光的干涉条纹间距Δx1与绿光的干涉条纹间距Δx2相比,Δx1(选填“>”“=”或“<”)Δx2.若实验中红光的波长为630 nm,双缝到屏幕的距离为1.00 m,测得第1条到第6条亮条纹中心间的距离为10.5 mm,则双缝之间的距离为mm.式题 [2017·厦门联考]在“用双缝干涉测光的波长”的实验中,实验装置如图38-5所示.图38-5(1)某同学以线状白炽灯为光源,对实验装置进行调节并观察了实验现象后,总结出以下几点:A.灯丝与单缝和双缝必须平行放置B.干涉条纹与双缝垂直C.干涉条纹的疏密程度与单缝宽度有关D.干涉条纹的间距与光的波长有关以上几点中,你认为正确的是.(2)当测量头中的分划板中心刻线对齐某条纹的中心时,手轮上的示数如图38-6甲所示,其读数为mm.图38-6(3)如果测量头中的分划板中心刻线与干涉条纹不在同一方向上,如图38-6乙所示.则在这种情况下来测量干涉条纹的间距Δx时,测量值(选填“大于”“小于”或“等于”)实际值.■注意事项光波波长很小,Δx、L的测量对波长λ的影响很大.L用毫米刻度尺测量,Δx用测量头上的游标尺测量.实验时可测多条亮条纹间距求Δx及采用多次测量求λ的平均值法减小误差.应注意:(1)干涉条纹应调整到最清晰的程度;(2)Δx不是亮(暗)条纹的宽度;(3)分划板刻线应与干涉条纹平行,中心刻线应恰好位于条纹中心;(4)测量多条亮条纹间的距离时,此间距中的条纹数应准确.考点三薄膜干涉的理解及应用1.薄膜干涉如图38-7所示,竖直的肥皂薄膜,由于重力的作用,形成上薄下厚的楔形,光照射到薄膜上时,在膜的前表面AA'和后表面BB'分别反射回来,形成两列频率相同的光波,并且叠加.图38-7(1)在P1、P2处,从两个表面处反射回来的两列光波的路程差Δx等于波长的整数倍,即Δx=nλ(n=0,1,2,…),薄膜上出现亮条纹.(2)在Q处,从两个表面处反射回来的两列光波的路程差Δx等于半波长的奇数倍,即Δx=(2n+1)(n=0,1,2,…),薄膜上出现暗条纹.2.薄膜干涉的应用(1)检查精密零件的表面是否平整如图38-8所示,将被检查平面和放在上面的透明标准样板的一端之间垫一薄片,使标准样板的平面与被检查平面间形成一个楔形空气薄层,单色光从上面照射,入射光在空气层的上表面a和下表面b反射出两列光波叠加,从反射光中看到干涉条纹,根据干涉条纹的形状来确定工件表面的情况.图38-8若被检查平面平整则干涉图样是等间距明暗相间的平行直条纹.若某处凹下,则对应亮(暗)条纹提前出现,如图38-9甲所示;若某处凸起,则对应亮(暗)条纹延后出现,如图乙所示.图38-9(2)增透膜在光学元件(透镜、棱镜)的表面涂上一层薄膜(如氟化镁),当薄膜的厚度是入射光在薄膜中波长的时,在薄膜的两个面上的反射光的光程差恰好等于半个波长,因而相互抵消,达到减小反射光、增大透射光强度的目的.1.(薄膜干涉的理解)(多选)在研究材料A的热膨胀特性时,可采用如图38-10所示的干涉实验法,A的上表面是一光滑平面,在A的上方放一个透明的平行板B,B与A上表面平行,在它们之间形成一个厚度均匀的空气膜.现在用波长为λ的单色光垂直照射,同时对A缓慢加热,在B上方观察到B板的亮度发生周期性变化.当温度为t1时最亮,然后亮度逐渐减弱至最暗;当温度升到t2时,亮度再一次回到最亮,则()图38-10A.出现最亮时,B上表面反射光与A上表面反射光叠加后加强。

专题十六光学电磁波及相对论【考纲解读】分析解读光学部分涉及几何光学和物理光学的基本规律和重要的研究方法,研究了光的传播、光的性质以及光在科技生活中的应用。

几何光学中,正确作图是基础,结合规律和几何关系进行分析并解决问题。

物理光学中,应正确理解产生现象的原因和条件,并能解决实际问题。

电磁波与相对论部分应以课本为主,重点内容是:电磁波的应用;相对论时空观;狭义相对论的两个基本假设;质能关系。

【命题探究】(2)只有频率相同的两列波相遇时才可能发生干涉。

在相遇区域内,某时刻波峰与波峰相遇处,波谷与波谷相遇处是振动加强点,而波峰与波谷相遇处才是振动减弱点,故A、B两点位于亮条纹上,C点处于暗条纹上。

(3)相邻亮条纹的中心间距Δx=错误！未找到引用源。

λ第1个亮条纹到第11个亮条纹的中心间距L=10Δx代入数据得L=1.178×10-2m【五年高考】考点一光的折射与全反射1.[2017江苏单科,12B(3)]人的眼球可简化为如图所示的模型。

折射率相同、半径不同的两个球体共轴。

平行光束宽度为D,对称地沿轴线方向射入半径为R的小球,会聚在轴线上的P点。

取球体的折射率为错误！未找到引用源。

,且D=错误！未找到引用源。

R。

求光线的会聚角α。

(示意图未按比例画出)答案30°2.[2015江苏单科,12B(3)]人造树脂是常用的眼镜镜片材料。

如图所示,光线射在一人造树脂立方体上,经折射后,射在桌面上的P点。

已知光线的入射角为30°,OA=5cm,AB=20cm,BP=12 cm,求该人造树脂材料的折射率n。

答案错误！未找到引用源。

(或1.5)3.[2014江苏单科,12B(3)]Morpho蝴蝶的翅膀在阳光的照射下呈现出闪亮耀眼的蓝色光芒,这是因为光照射到翅膀的鳞片上发生了干涉。

电子显微镜下鳞片结构的示意图如图所示。

一束光以入射角i从a点入射,经过折射和反射后从b点出射。

设鳞片的折射率为n,厚度为d,两片之间空气层厚度为h。

听课手册第38讲光的波动性电磁波相对论一、光的干涉1.定义:在两列光波叠加的区域,某些区域相互加强,出现条纹,某些区域相互减弱,出现条纹,且加强区域和减弱区域相互间隔的现象.2.条件:两束光的频率、相位差恒定.3.双缝干涉图样特点:单色光照射时形成明暗相间的等间距的干涉条纹;白光照射时,中央为条纹,其余为条纹.二、光的衍射1.定义:光在传播的过程中遇到障碍物时,直线传播绕到障碍物阴影里去的现象.2.发生明显衍射的条件:障碍物或小孔的尺寸跟光的波长,甚至比光的波长时,衍射现象明显.3.衍射图样特点(1)单缝衍射:单色光的衍射图样为中间宽且亮的单色条纹,两侧是明暗相间的条纹,条纹宽度比中央窄且暗;白光的衍射图样为中间宽且亮的白条纹,两侧是渐窄且暗的彩色条纹.(2)圆孔衍射:明暗相间的不等距圆环.(3)圆盘衍射:明暗相间的不等距圆环,中心有一亮斑称为亮斑(证实光【辨别明理】(1)光的颜色由光的频率决定.()(2)只有频率相同的两列光波才能产生干涉.()(3)在“双缝干涉”实验中,双缝的作用是使白光变成单色光.()(4)阳光下茂密的树荫中地面上的圆形亮斑是光的衍射形成的.()(5)自然光是偏振光.()(6)电场周围一定存在磁场,磁场周围一定存在电场.()(7)无线电波不能发生干涉和衍射现象.()(8)波长不同的电磁波在本质上完全不同.()(9)真空中的光速在不同惯性参考系中是不同的.()的波动性).三、光的偏振1.自然光:包含着在垂直于传播方向上沿振动的光,而且沿着各个方向振动的光波的强度都相同.2.偏振光:在垂直于光的传播方向的平面上,只沿着某个的方向振动的光.3.光的偏振现象说明光是一种波.四、电磁场与电磁波1.麦克斯韦电磁场理论:变化的磁场能够在周围空间产生,变化的电场能够在周围空间产生.2.电磁波:由近及远地传播形成电磁波.电磁波是波,在空间传播不需要依靠介质.真空中电磁波的速度为m/s;电磁波的传播速度v等于波长λ和频率f的乘积,即v= .3.电磁波谱:按照电磁波的或的大小顺序把它们排列成谱叫作电磁波谱.按波长由长到短排列的电磁波谱为:无线电波、红外线、、紫外线、X射线、γ射线.五、相对论1.狭义相对性原理:在不同的惯性参考系中,一切物理规律都是的.2.光速不变原理:真空中的光速在不同的惯性参考系中都是的.【物理学史】17世纪下半叶,以牛顿为首的“粒子说”和以惠更斯为首的“波动说”都能解释几何光学问题,但大家更倾向“粒子说”.19世纪初,波动光学初步形成,其中托马斯·杨圆满地解释了“薄膜颜色”和双狭缝干涉现象,大家又倾向“波动说”.典型实验证据有:双缝干涉、单缝衍射、泊松亮斑、薄膜干涉、偏振等.1860年前后,麦克斯韦预言光就是一种电磁波,并且这个结论在1888年被赫兹的实验证实.但是同时赫兹发现了光电效应,特别是1905年爱因斯坦运用量子论解释了光电效应,这又支持了光的“粒子性”,后来还有康普顿效应.所以,光的本质是电磁波,但具有波粒二象性.最终人们意识到任何物体都有波粒二象性,即存在物质波.考点一光的双缝干涉现象1.亮、暗条纹的条件(1)亮条纹:屏上观察点到双缝的路程差等于波长的整数倍,即Δs=nλ(n=0,1,2,…).(2)暗条纹:屏上观察点到双缝的路程差等于半波长的奇数倍,即Δs=n+1λ(n=0,1,2,…).22.条纹间距:Δx=Lλ,其中L是双缝到光屏的距离,d是双缝间的距离,λ是光的波长.d例1如图38-1所示,在“双缝干涉”实验中,S1和S2为双缝,P是光屏上的一点,已知P点与S1和S2距离之差为2.1×10-6 m,今分别用A、B两种单色光在空气中做“双缝干涉”实验,问P点是亮条纹还是暗条纹?(1)已知A光在折射率为n=1.5的介质中波长为4×10-7 m;(2)已知B光在某种介质中波长为3.15×10-7m,当B光从这种介质射向空气时,临界角为37°;(sin 37°=0.6,cos 37°=0.8)(3)若用A光照射时,把其中一条缝遮住,试分析光屏上能观察到的现象.图38-1变式题一束白光在真空中通过双缝后在屏上观察到干涉条纹,除中央白色亮纹外,两侧还有彩色条纹,其原因是()A.各色光的波长不同,因而各色光分别产生的干涉条纹的间距不同B.各色光的速度不同,因而各色光分别产生的干涉条纹的间距不同C.各色光的强度不同,因而各色光分别产生的干涉条纹的间距不同D.上述说法都不正确考点二用双缝干涉实验测量光的波长考向一实验原理与实验操作1.实验原理单色光通过单缝后,经双缝产生稳定的干涉图样,图样中相邻两条亮(暗)条纹间的距离Δx与双缝间的距离d、双缝到屏的距离l、单色光的波长λ之间满足λ=dΔx.l2.实验步骤(1)安装仪器①将光源、遮光筒、毛玻璃屏依次安放在光具座上,如图38-2所示.图38-2②接好光源,打开开关,使白炽灯正常发光.调节各部件的高度,使光源灯丝发出的光能沿轴线到达光屏.③安装单缝和双缝,中心位于遮光筒的轴线上,使双缝和单缝相互平行.(2)观察与记录①调整单缝与双缝间距为几厘米时,观察白光的干涉条纹.②在单缝和光源间放上滤光片,观察单色光的干涉条纹.③调节测量头,使分划板中心刻度线对齐第1条亮条纹的中心,记下手轮上的示数a1;转动手轮,使分划板向一侧移动,当分划板中心刻度线与第n条亮条纹中心对齐时,记下手轮上的示数a2,则相邻两亮条纹间的距离Δx=|a1-a2|.n-1④换用不同的滤光片,测量其他色光的波长.例2现有毛玻璃屏A、双缝B、白光光源C、单缝D和透红光的滤光片E等光学元件,要把它们放在如图38-3所示的光具座上组装成双缝干涉装置,用以测量红光的波长.图38-3(1)将白光光源C放在光具座最左端,依次放置其他光学元件,由左至右,表示各光学元件的字母排列顺序应为C、、、、A.(2)本实验的步骤有:①取下遮光筒左侧的元件,调节光源高度,使光束能沿遮光筒的轴线把屏照亮;②按合理的顺序在光具座上放置各光学元件,并使各元件的中心位于遮光筒的轴线上;③用刻度尺测量双缝到屏的距离;④用测量头(其读数方法同螺旋测微器)测量数条亮条纹间的距离.在操作步骤②时还应注意和.变式题在观察光的双缝干涉现象的实验中:(1)将激光束照在如图38-4甲所示的双缝上,在光屏上观察到的现象是图乙中的.图38-4(2)换用间距更小的双缝,保持双缝到光屏的距离不变,在光屏上观察到的干涉条纹将;保持双缝间距不变,减小光屏到双缝的距离,在光屏上观察到的干涉条纹将.(均选填“变宽”“变窄”或“不变”)■要点总结(1)光源灯丝最好是线状灯丝,并与单缝平行且靠近;(2)实验时应调整光源、单缝、双缝和光屏、测量头共轴,单缝和双缝安装时应竖直且相互平行,遮光筒的轴线要与光具座导轨平行,若不共轴或单缝与双缝不平行,则会引起干涉条纹亮度小、不清晰,不便于观察和测量;(3)白光干涉观察到的是彩色条纹,中央亮条纹的中间部分是白色,边缘是红色.考向二数据处理与误差分析例3[2015·全国卷Ⅰ]在双缝干涉实验中,分别用红色和绿色的激光照射同一双缝,在双缝后的屏幕上,红光的干涉条纹间距Δx1与绿光的干涉条纹间距Δx2相比,Δx1(选填“>”“=”或“<”)Δx2.若实验中红光的波长为630 nm,双缝到屏幕的距离为1.00 m,测得第1条到第6条亮条纹中心间的距离为10.5 mm,则双缝之间的距离为mm.变式题在“用双缝干涉测光的波长”的实验中,实验装置如图38-5所示.图38-5(1)某同学以线状白炽灯为光源,对实验装置进行调节并观察了实验现象后,总结出以下几点:A.灯丝与单缝和双缝必须平行放置B.干涉条纹与双缝垂直C.干涉条纹的疏密程度与单缝宽度有关D.干涉条纹的间距与光的波长有关以上几点中,你认为正确的是.(2)当测量头中的分划板中心刻线对齐某条纹的中心时,手轮上的示数如图38-6甲所示,其读数为mm.图38-6(3)如果测量头中的分划板中心刻线与干涉条纹不在同一方向上,如图38-6乙所示.则在这种情况下来测量干涉条纹的间距Δx时,测量值(选填“大于”“小于”或“等于”)实际值.■要点总结光波波长很小,Δx、L的测量对波长λ的影响很大.L用毫米刻度尺测量,Δx用测量头上的游标尺测量.实验时可测多条亮条纹间距求Δx及采用多次测量求λ的平均值法减小误差.应注意:(1)干涉条纹应调整到最清晰的程度;(2)Δx不是亮(暗)条纹的宽度;(3)分划板刻线应与干涉条纹平行,中心刻线应恰好位于条纹中心;(4)测量多条亮条纹间的距离时,此间距中的条纹数应准确.考点三薄膜干涉的理解及应用1.薄膜干涉如图38-7所示,竖直的肥皂薄膜,由于重力的作用,形成上薄下厚的楔形,光照射到薄膜上时,在膜的前表面AA'和后表面BB'分别反射回来,形成两列频率相同的光波,并且叠加.图38-7(1)在P1、P2处,从两个表面处反射回来的两列光波的路程差Δx等于波长的整数倍,即Δx=nλ(n=0,1,2,…),薄膜上出现亮条纹.(2)在Q处,从两个表面处反射回来的两列光波的路程差Δx等于半波长的奇数倍,即(n=0,1,2,…),薄膜上出现暗条纹.Δx=(2n+1)λ22.薄膜干涉的应用(1)检查精密零件的表面是否平整如图38-8所示,将被检查平面和放在上面的透明标准样板的一端之间垫一薄片,使标准样板的平面与被检查平面间形成一个楔形空气薄层,单色光从上面照射,入射光在空气层的上表面a和下表面b 反射出两列光波叠加,从反射光中看到干涉条纹,根据干涉条纹的形状来确定工件表面的情况.图38-8若被检查平面平整则干涉图样是等间距明暗相间的平行直条纹.若某处凹下,则对应亮(暗)条纹提前出现,如图38-9甲所示;若某处凸起,则对应亮(暗)条纹延后出现,如图乙所示.图38-9(2)增透膜在光学元件(透镜、棱镜)的表面涂上一层薄膜(如氟化镁),当薄膜的厚度是入射光在薄膜中波长的14时,在薄膜的两个面上的反射光的光程差恰好等于半个波长,因而相互抵消,达到减小反射光、增大透射光强度的目的.1.(薄膜干涉的理解)(多选)在研究材料A的热膨胀特性时,可采用如图38-10所示的干涉实验法,A的上表面是一光滑平面,在A的上方放一个透明的平行板B,B与A上表面平行,在它们之间形成一个厚度均匀的空气膜.现在用波长为λ的单色光垂直照射,同时对A缓慢加热,在B上方观察到B板的亮度发生周期性变化.当温度为t1时最亮,然后亮度逐渐减弱至最暗;当温度升到t2时,亮度再一次回到最亮,则()图38-10A.出现最亮时,B上表面反射光与A上表面反射光叠加后加强B.出现最亮时,B下表面反射光与A上表面反射光叠加后加强C.温度从t1升至t2过程中,A的高度增加λ4D.温度从t1升至t2过程中,A的高度增加λ22.(增透膜的应用)(多选)关于光学镜头增透膜,以下说法中正确的是()A.增透膜是为了减少光的反射损失,增加透射光的强度B.增透膜的厚度等于入射光在真空中波长的14C.增透膜的厚度等于入射光在薄膜中波长的14D.因为增透膜的厚度一般适合绿光反射时相互抵消,红光、紫光的反射不能完全抵消,所以涂有增透膜的镜头呈淡紫色E.涂有增透膜的镜头,进入的光线全部相互抵消,因此这种镜头的成像效果较好3.(薄膜干涉的应用)(多选)把一个平行玻璃板压在另一个平行玻璃板上,一端用薄片垫起,构成空气劈尖,让单色光从上方射入,如图38-11所示,这时可以看到亮暗相间的条纹.下面关于条纹的说法中正确的是()图38-11A.将薄片远离劈尖移动使劈角变小时,条纹变疏B.将薄片向着劈尖移动使劈角变大时,条纹变疏C.将上玻璃板平行上移,条纹向着劈尖移动D.将上玻璃板平行上移,条纹远离劈尖移动4.(多选)如图38-12甲所示,在一块平板玻璃上放置一平薄凸透镜,在两者之间形成厚度不均匀的空气膜,让一束单一波长的光垂直入射到该装置上,结果在上方观察到如图乙所示的同心内疏外密的圆环状干涉条纹,称为牛顿环,以下说法正确的是()图38-12A.干涉现象是由凸透镜下表面反射光和玻璃上表面反射光叠加形成的B.干涉现象是由凸透镜上表面反射光和玻璃上表面反射光叠加形成的C.干涉条纹不等间距是因为空气膜厚度不是均匀变化的D.干涉条纹不等间距是因为空气膜厚度是均匀变化的考点四光的衍射及偏振现象1.对光的衍射的理解(1)干涉和衍射是波的特征,波长越长,干涉和衍射现象越明显.在任何情况下都可以发生衍射现象,只是明显与不明显的差别.(2)衍射现象说明“光沿直线传播”只是一种特殊情况,只有在光的波长比障碍物小得多时,光才可以看作是沿直线传播的.2.自然光与偏振光的比较自然光(非偏振光)偏振光光的来源直接从光源发出的光自然光通过偏振片后的光光的振动方向在垂直于光的传播方向的平面内,光振动沿任意方向,且沿各个方向光振动的强度相同在垂直于光的传播方向的平面内,光振动沿特定方向3.偏振光的应用:照相机镜头、液晶显示器、立体电影、消除车灯眩光等.1.(光的偏振)(多选)如图38-13所示,电灯S发出的光先后经过偏振片A和B,人眼在P处迎着入射光方向,看不到光亮,则()图38-13A.图中a光为偏振光B.图中b光为偏振光C.以SP为轴将B转过180°后,在P处将看到光亮D.以SP为轴将B转过90°后,在P处将看到光亮2.(光的衍射现象)让太阳光垂直照射一块大的遮光板,板上有一个可以自由收缩的三角形孔,当此三角形孔缓慢缩小直至完全闭合时,在孔后的屏上将先后出现()A.由大变小的三角形光斑,直至光斑消失B.由大变小的三角形光斑,明暗相间的彩色条纹,直至条纹消失C.由大变小的三角形光斑,明暗相间的黑白色条纹,直至黑白色条纹消失D.由大变小的三角形光斑,小圆形光斑,明暗相间的彩色条纹,直至条纹消失3.(干涉与衍射)在白炽灯的照射下从两块捏紧的玻璃板表面看到彩色条纹,通过狭缝观察发光的白炽灯也会看到彩色条纹,这两种现象()A.都是光的衍射现象B.都是光的干涉现象C.前者是光的干涉现象,后者是光的衍射现象D.前者是光的衍射现象,后者是光的干涉现象4.(干涉与衍射)如图38-14所示,A、B两幅图是由同一束单色光分别入射到圆孔而形成的图样,其中图A是光的(选填“干涉”或“衍射”)图样.由此可以判断出图A所对应的圆孔的孔径(选填“大于”或“小于”)图B所对应的圆孔的孔径.图38-14考点五电磁场和电磁波相对论1.对麦克斯韦电磁场理论的理解2.对电磁波的理解(1)电磁波是横波.电磁波的电场、磁场、传播方向两两垂直,如图38-15所示.图38-15(2)电磁波与机械波的比较电磁波机械波 产生 由周期性变化的电场、磁场产生由质点(波源)的振动产生 波的特点 横波 纵波或横波波速 在真空中等于光速(很大),c=3×108 m/s在空气中不大(如声波波速在空气中一般为340m/s ) 是否需要介质 不需要介质(在真空中仍可传播)必须有介质(真空中不能传播) 能量传播 电磁能 机械能1.(对电磁波的理解)(多选)下列说法正确的是 ( )A .根据麦克斯韦的电磁场理论,在变化的电场周围一定产生变化的磁场,在变化的磁场周围一定产生变化的电场B.发射电磁波的两个重要条件是采用高频和开放性LC电路C.机械波和电磁波都能产生干涉和衍射现象D.机械波的传播依赖于介质,而电磁波可以在真空中传播E.电磁波只能在真空中传播,因此当电磁波遇到介质时,会被介质挡住2.(电磁波谱)(多选)关于电磁波谱,下列说法正确的是()A.电磁波中最容易表现出明显衍射现象的是无线电波B.紫外线的频率比可见光低,长时间照射可以促进钙的吸收,改善身体健康C.X射线和γ射线的波长比较短,穿透力比较强D.红外线的显著作用是热作用,温度较低的物体不能辐射红外线E.频率越高的电磁波在真空中传播的速度越快3.(多选)[2016·全国卷Ⅱ]关于电磁波,下列说法正确的是()A.电磁波在真空中的传播速度与电磁波的频率无关B.周期性变化的电场和磁场可以相互激发,形成电磁波C.电磁波在真空中自由传播时,其传播方向与电场强度、磁感应强度均垂直D.利用电磁波传递信号可以实现无线通信,但电磁波不能通过电缆、光缆传输E.电磁波可以由电磁振荡产生,若波源的电磁振荡停止,空间的电磁波随即消失4.(多选)在狭义相对论中,下列说法正确的是()A.一切运动物体相对于观察者的速度都不能大于真空中的光速B.质量、长度、时间的测量结果都是随物体与观察者的相对运动状态而改变的C.惯性系中的观察者,观察一个与他做相对运动的时钟时,会看到这个时钟比与他相对静止的相同的时钟走得慢些D.大型粒子加速器能够将带电粒子加速至光速的99.9%,如果继续加速,粒子的速度将超过光速5.[2016·江苏卷]一艘太空飞船静止时的长度为30 m,它以0.6c(c为光速)的速度沿长度方向飞行经过地球,下列说法正确的是()A.飞船上的观测者测得该飞船的长度小于30 mB.地球上的观测者测得该飞船的长度小于30 mC.飞船上的观测者测得地球上发来的光信号速度小于cD.地球上的观测者测得飞船上发来的光信号速度小于c■要点总结(1)波长不同的电磁波,表现出不同的特性.其中波长较长的无线电波和红外线等,易发生干涉、明显的衍射现象;波长较短的紫外线、X射线、γ射线等,穿透能力较强.(2)电磁波谱中,相邻两波段的电磁波的波长并没有很明显的界线,如紫外线和X射线、X射线和γ射线都有重叠,但它们产生的机理不同.完成课时作业(三十八)。

课时跟踪检测（四十六） 光的波动性 电磁波 相对论对点训练：光的干涉、衍射及偏振1.[多选](2018·淮安模拟)英国物理学家托马斯·杨巧妙地解决了相干光源问题，第一次在实验室观察到了光的干涉现象。

图为实验装置简图，M 为竖直线状光源，N 和O 均为有狭缝的遮光屏，P 为像屏。

现有四种刻有不同狭缝的遮光屏，实验时正确的选择是( )A ．N 应选用遮光屏 1B ．N 应选用遮光屏 3C ．O 应选用遮光屏 2D ．O 应选用遮光屏 4 解析：选AC 先通过单缝发生单缝衍射，再通过双缝，才能形成相干光发生双缝干涉，再根据像屏P 上条纹分布可知，N 应选用遮光屏 1，O 应选用遮光屏 2；故A 、C 正确，B 、D 错误。

2.(2018·泰州二诊)如图所示，光源S 从水面下向空气斜射一束复色光，在A点分成a 、b 两束，则下列说法正确的是( )A ．在水中a 光折射率大于b 光B ．在水中a 光的速度大于b 光C ．a 、b 光由水中射向空气发生全反射时，a 光的临界角较小D ．分别用a 、b 光在同一装置上做双缝干涉实验，a 光产生的干涉条纹间距小于b 光解析：选B 由题意可知，两光束的入射角i 相同，折射角r a ＜r b ，根据折射定律得到，折射率n a ＜n b ，故A 错误；由公式v ＝c n，分析得知，在水中a 光的速度比b 光的速度大，故B 正确；a 光的折射率小，根据临界角公式sin C ＝1n，可知a 光的临界角较大，故C 错误；折射角r a ＜r b ，频率f a ＜f b ，波长λa ＞λb ，根据公式Δx ＝l dλ，则知a 光的干涉条纹间距大于b 光的，故D 错误。

3．(2018·江苏射阳三诊)下列说法正确的是( )A ．水面上的油膜在太阳光照射下呈现彩色，是光的干涉现象B ．紫外线可杀菌消毒是因为它有较强的热效应C ．红光和黄光分别通过同一双缝干涉装置，红光形成的相邻亮条纹间距小D ．观察者向频率一定的静止声源靠近时，接收到声波的频率与声源频率相同解析：选A 水面上的油膜呈现彩色是光的薄膜干涉现象，故A 正确；紫外线具有杀菌作用，不是因为紫外线有较强的热效应，故B 错误；红光和黄光分别通过同一双缝干涉装置，根据公式Δx ＝l dλ可知，波长比较长的红光形成的相邻亮条纹间距大，故C 错误；观察者向静止的声源靠近时，产生多普勒效应，且观察者接收到的频率大于声源的频率，故D 错误。
