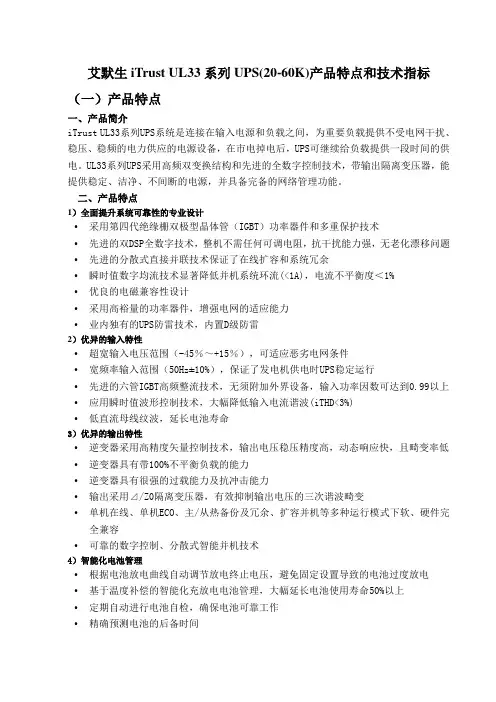

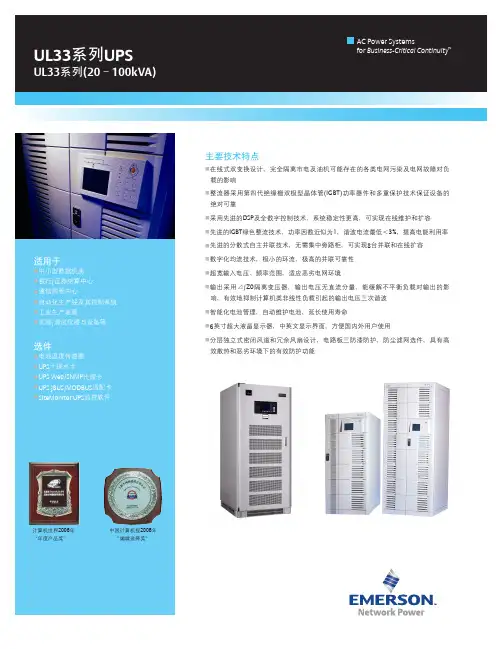

艾默生iTrust UL33系列UPS(20-60K)产品特点和技术指标（一）产品特点一、产品简介iTrust UL33系列UPS系统是连接在输入电源和负载之间，为重要负载提供不受电网干扰、稳压、稳频的电力供应的电源设备，在市电掉电后，UPS可继续给负载提供一段时间的供电。

UL33系列UPS采用高频双变换结构和先进的全数字控制技术，带输出隔离变压器，能提供稳定、洁净、不间断的电源，并具备完备的网络管理功能。

二、产品特点1）全面提升系统可靠性的专业设计•采用第四代绝缘栅双极型晶体管（IGBT）功率器件和多重保护技术•先进的双DSP全数字技术，整机不需任何可调电阻，抗干扰能力强，无老化漂移问题•先进的分散式直接并联技术保证了在线扩容和系统冗余•瞬时值数字均流技术显著降低并机系统环流(<1A)，电流不平衡度＜1%•优良的电磁兼容性设计•采用高裕量的功率器件，增强电网的适应能力•业内独有的UPS防雷技术，内置D级防雷2）优异的输入特性•超宽输入电压范围（-45％～+15％），可适应恶劣电网条件•宽频率输入范围（50Hz±10%），保证了发电机供电时UPS稳定运行•先进的六管IGBT高频整流技术，无须附加外界设备，输入功率因数可达到0.99以上•应用瞬时值波形控制技术，大幅降低输入电流谐波(iTHD<3%)•低直流母线纹波，延长电池寿命3）优异的输出特性•逆变器采用高精度矢量控制技术，输出电压稳压精度高，动态响应快，且畸变率低•逆变器具有带100%不平衡负载的能力•逆变器具有很强的过载能力及抗冲击能力•输出采用⊿/Z0隔离变压器，有效抑制输出电压的三次谐波畸变•单机在线、单机ECO、主/从热备份及冗余、扩容并机等多种运行模式下软、硬件完全兼容•可靠的数字控制、分散式智能并机技术4）智能化电池管理•根据电池放电曲线自动调节放电终止电压，避免固定设置导致的电池过度放电•基于温度补偿的智能化充放电电池管理，大幅延长电池使用寿命50%以上•定期自动进行电池自检，确保电池可靠工作•精确预测电池的后备时间•全自动的电池管理，减少维护工作5）完备的本机监控管理•独创的自适应UPS并机层通讯，无需任何附加设备，可以通过任意一台UPS监测并机UPS系统信息•单机提供8路输出及6路输入继电器接点•支持RS232、RS485、SNMP、MODEM多种后台通讯方式6）超强的网络管理功能•系统具有电池放电预告警和自动安全关机功能•先进的SNMP卡及其相关软件，兼容10M/100M以太网，支持SNMP、HTTP、TFTP、TELNET、TTYP等协议，监控软件具备电源事件记录和分析功能，灵活多样的组网方案，可实现在Internet/Intranet上的远程监控•UPS系统具备自诊断、自保护功能，可以实现自动声光报警、E-mail和BP机报警•通过网络可以同时监控高达6万多台UPS，支持广域网解决方案7）人机界面友好，便于操作和维护•全中文大屏幕液晶显示，中英文可选操作界面•操作简单，"一键开机"•支持远程、自动开机，实现无人值守（二）技术指标一、特性参数UL33系列UPS系统具有优良的特性参数，如下表所示。

UPS不间断电源工作原理及应用说明UPS（Uninterruptible Power Supply）是指不间断电源，也称作不间断供电系统。

它是一种通过电池提供电力的设备，用于在主电源中断时，持续地向电子设备提供稳定的电能。

UPS的工作原理如下：1.电源充电：当主电源供电正常时，UPS会将电能转化为直流电，并用于充电电池。

此过程中，一部分电能也会提供给电子设备使用。

这样做的目的是确保需要使用UPS供电时，电池能够提供足够的电能。

2.电池转换：当主电源中断时，UPS会检测到信号，并立即将电路切换到电池供电模式。

在此模式下，UPS会将直流电转换为交流电，并提供给电子设备使用。

3.电压稳定：UPS不仅提供备用电源，还能够平滑地调整输出电压，以确保电压的稳定性。

在供电恢复之后，它也能够将电路切换回主电源供电模式。

UPS的应用包括但不限于以下几个方面：1.计算机系统：计算机中断电会造成数据丢失和设备损坏，而UPS可以在停电时提供电力，避免这些问题的发生。

因此，UPS广泛应用于个人电脑和服务器系统中。

3.医疗设备：医院和诊所中的一些关键医疗设备，如手术室的监护仪器和部分诊断设备，需要持续电力供应。

UPS能够在电能中断时提供备用电源，确保这些设备正常运行，并确保患者的安全。

4.工业控制系统：工业生产中的控制系统对稳定电力的需求较高。

例如，汽车制造企业需要维持装配线运行，以保证生产进度；化工企业中，控制系统的停电可能导致事故发生。

UPS可以在电网中断时提供稳定电力，保证工业控制系统的正常运行。

5.金融系统：银行和交易所等金融系统对电力供应的要求非常高。

UPS在电能中断时能够提供稳定的备用电源，确保交易数据不丢失和交易系统正常运行。

总的来说，UPS通过提供备用电源和稳定电压，保证了在主电源中断的情况下，电子设备的正常运行和数据的安全性。

它的应用范围非常广泛，包括但不限于计算机系统、通信设备、医疗设备、工业控制系统和金融系统等领域。

艾默生UPS方案1. 引言艾默生（Emerson）是全球领先的电力设备和技术解决方案提供商，其提供的UPS（不间断电源）方案被广泛应用于各个行业和领域。

本文将重点介绍艾默生UPS方案的概述、特点以及应用场景。

2. 艾默生UPS方案的概述UPS是一种通过蓄电池或其他能量储备设备，为关键设备提供短暂或持续电力供应的装置。

艾默生的UPS方案具有以下特点：•高可靠性：采用先进的电力保护技术和可靠的电池系统，保证电力供应的稳定性和可靠性。

•高效能：采用高效的电力转换技术，提高能源利用率，并减少碳排放，符合环保要求。

•智能管理：配备智能监控和管理系统，能够实时监测电力状态和UPS设备的运行情况，并提供预警和故障诊断功能。

•扩展性：支持灵活的模块化设计，可以根据用户需求进行扩容和升级，提供可持续的电力供应解决方案。

3. 艾默生UPS方案的特点3.1 高可靠性艾默生的UPS方案采用了先进的电力保护技术，如双转换在线技术和静态旁路开关等，能够在电力突变和故障情况下快速切换电源，确保关键设备持续稳定运行。

同时，艾默生的电池系统采用了高容量、长寿命的电池，并提供了智能的电池管理系统，有效延长了电池的使用寿命。

3.2 高效能艾默生的UPS方案采用了最新的电力转换技术，如IGBT（绝缘栅双极型晶体管）技术和DSP（数字信号处理器）控制技术等，能够实现高效的能量转换，提高能源利用率，减少电力损耗和碳排放。

此外，艾默生的UPS方案还支持能量回馈系统，将多余的能量回馈到电网中，进一步提高能源利用率。

3.3 智能管理艾默生的UPS方案配备了智能监控和管理系统，能够实时监测UPS设备的电力参数、温度、湿度等信息，并提供实时报警和故障诊断功能。

用户可以通过远程监控系统对UPS设备进行监控和管理，实现远程故障排除和维护，提高设备的可靠性和运行效率。

3.4 扩展性艾默生的UPS方案采用了模块化设计，支持灵活的扩展和升级。

用户可以根据实际需求灵活选择UPS设备的容量和功能，随时扩容和升级。

UPS不间断电源工作原理及应用说明UPS（不间断电源）是指一种电子设备，能在电网正常、稳定供电时将电能转换成电池的电能并储存起来，当电网停电或者供电不稳定时，由电池为设备供电，以保证设备的正常运行。

UPS工作原理及应用如下所述。

UPS的工作原理主要包括三个部分：整流器、储能装置（电池）、逆变器。

1.整流器将外部交流电能转换为直流电能，并为电池充电。

2.储能装置（电池）将直流电能存储下来，以备不时之需。

3.逆变器将存储在电池中的直流电能转换为交流电能，以供应给负载。

UPS应用的主要目标是保证电力系统稳定不间断地供电，以保护有敏感设备的用户不受电力系统的波动影响。

常见的UPS应用包括以下几个方面。

1.电力系统备用电源UPS可作为电力系统的备用电源，当电网停电时，UPS能够自动提供运行所需的电能，以保证设备正常工作。

这种应用主要用于关键设备，如通信设备、计算机数据中心等。

2.数据中心数据中心是现代社会的重要基础设施，UPS在数据中心中发挥着至关重要的作用。

UPS可以保证数据中心设备稳压、稳频、稳相工作，有效防止因电网故障导致的数据丢失和服务中断，保障数据的安全性。

3.医疗仪器设备医疗设备对电源质量和稳定性要求极高，UPS可为医疗设备提供稳定的电源，确保其正常运行。

在一些关键手术中，UPS的应用可以保障手术过程的顺利进行。

4.工业自动化在工业自动化领域，很多生产设备需要连续稳定的电能供应，以保证生产线的正常运行。

UPS的应用可以有效解决电力质量不稳定的问题，保证生产过程的连续性，提高生产效率。

5.交通信号灯及行程器材UPS可用于交通信号灯、监控设备等行程器材。

当交通信号灯设备和监控摄像头遭遇停电时，UPS就能够接管供电，使道路交通和监控系统正常运行。

6.电子设备保护一些复杂的电子设备，如服务器、网络设备、通信设备等，对电源的质量要求极高。

UPS可以为这些设备提供稳定的电源，保护设备免受电压波动、瞬间断电、高低电压等因素的影响，提高设备的可靠性和寿命。

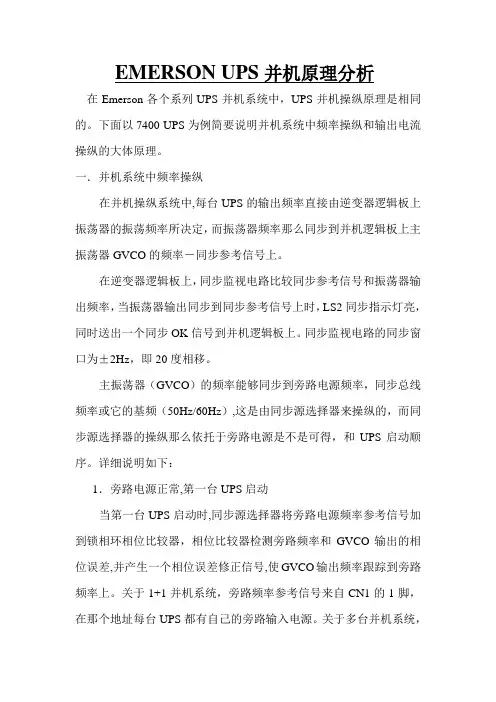

EMERSON UPS并机原理分析在Emerson各个系列UPS并机系统中，UPS并机操纵原理是相同的。

下面以7400 UPS为例简要说明并机系统中频率操纵和输出电流操纵的大体原理。

一．并机系统中频率操纵在并机操纵系统中,每台UPS的输出频率直接由逆变器逻辑板上振荡器的振荡频率所决定，而振荡器频率那么同步到并机逻辑板上主振荡器GVCO的频率－同步参考信号上。

在逆变器逻辑板上，同步监视电路比较同步参考信号和振荡器输出频率，当振荡器输出同步到同步参考信号上时，LS2同步指示灯亮，同时送出一个同步OK信号到并机逻辑板上。

同步监视电路的同步窗口为±2Hz，即20度相移。

主振荡器（GVCO）的频率能够同步到旁路电源频率，同步总线频率或它的基频（50Hz/60Hz）,这是由同步源选择器来操纵的，而同步源选择器的操纵那么依托于旁路电源是不是可得，和UPS启动顺序。

详细说明如下：1．旁路电源正常,第一台UPS启动当第一台UPS启动时,同步源选择器将旁路电源频率参考信号加到锁相环相位比较器，相位比较器检测旁路频率和GVCO输出的相位误差,并产生一个相位误差修正信号,使GVCO输出频率跟踪到旁路频率上。

关于1+1并机系统，旁路频率参考信号来自CN1的1脚，在那个地址每台UPS都有自己的旁路输入电源。

关于多台并机系统，旁路频率参考信号来自于CN2的20脚，也确实是并机柜上旁路电源监视电路通过并机操纵总线送到每台UPS单机上。

当收到逆变器逻辑板上同步OK信号后，并机逻辑板上压控振荡器互锁（VCO-IN-LOOP）继电器动作，同时LS5亮。

那个继电器有几个触点，但最要紧的功能是将GVCO输出信号送到并机同步总线上，使其他UPS同步总线上有GVCO输出信号。

综上所述，当第一台UPS启动完成后，1）．它的GVCO与旁路电源频率同步。

2）．逆变器逻辑板上振荡器的频率与GVCO输出同步。

3）．VCO互锁继电器动作，将输出信号送到同步总线上。

ups工作原理及应用说明
UPS (Uninterruptible Power Supply) 是一种常见的电源备份设备，其工作原理是通过将电能转换为电池储存能量，并在输入电压异常时，迅速将储存能量转换为电能供应给电器设备，从而保证电源的不间断供应。

UPS的工作原理主要包括以下几个组成要素：
1. 输入电源：负责将市电供应的交流电转换为适合UPS内部工作的直流电。

2. 电池组：用于储存电能，通常采用铅酸电池或锂电池，可以根据实际需要选择容量大小。

3. 变流器：将直流电转换为交流电供应给电器设备，同时负责对电池进行充电。

4. 转换开关：在输入电压异常时，将电池组的电能转换为电能输出，以保证电器设备的正常工作。

UPS主要应用于以下几个方面：
1. 保障电力供应的连续性：在电网停电或电压异常的情况下，UPS可以立即启动并转换为电池供电，保证电器设备的正常工作，防止因电源中断而导致的数据丢失或生产中断等问题。

2. 瞬间断电保护：UPS能够在电力突然中断的情况下，立即为电器设备提供稳定的电力，防止设备因断电而损坏。

特别适用于计算机、服务器等需要稳定电源的设备。

3. 峰值电流无缝切换：UPS具备峰值电流切换能力，可以在设备需求电流突然增大的情况下，提供额外的电流供应，以保证设备正常工作，避免因电压不稳而导致的设备出现故障。

4. 清洁电力供应：UPS能够提供稳定、干净的电力供应，有
效过滤掉电网中的电压波动、电流噪声等问题，保护电器设备不受电网问题的影响。

总之，UPS通过对电能的储存和转换，能够在电力异常的情况下保障电器设备的稳定供电，应用广泛，特别适用于需要持续供电的关键设备和系统。

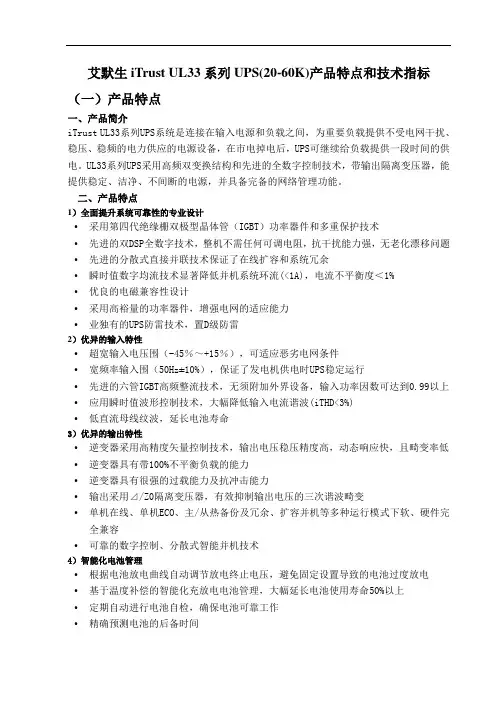

艾默生iTrust UL33系列UPS(20-60K)产品特点和技术指标（一）产品特点一、产品简介iTrust UL33系列UPS系统是连接在输入电源和负载之间，为重要负载提供不受电网干扰、稳压、稳频的电力供应的电源设备，在市电掉电后，UPS可继续给负载提供一段时间的供电。

UL33系列UPS采用高频双变换结构和先进的全数字控制技术，带输出隔离变压器，能提供稳定、洁净、不间断的电源，并具备完备的网络管理功能。

二、产品特点1）全面提升系统可靠性的专业设计•采用第四代绝缘栅双极型晶体管（IGBT）功率器件和多重保护技术•先进的双DSP全数字技术，整机不需任何可调电阻，抗干扰能力强，无老化漂移问题•先进的分散式直接并联技术保证了在线扩容和系统冗余•瞬时值数字均流技术显著降低并机系统环流(<1A)，电流不平衡度＜1%•优良的电磁兼容性设计•采用高裕量的功率器件，增强电网的适应能力•业独有的UPS防雷技术，置D级防雷2）优异的输入特性•超宽输入电压围（-45％～+15％），可适应恶劣电网条件•宽频率输入围（50Hz±10%），保证了发电机供电时UPS稳定运行•先进的六管IGBT高频整流技术，无须附加外界设备，输入功率因数可达到0.99以上•应用瞬时值波形控制技术，大幅降低输入电流谐波(iTHD<3%)•低直流母线纹波，延长电池寿命3）优异的输出特性•逆变器采用高精度矢量控制技术，输出电压稳压精度高，动态响应快，且畸变率低•逆变器具有带100%不平衡负载的能力•逆变器具有很强的过载能力及抗冲击能力•输出采用⊿/Z0隔离变压器，有效抑制输出电压的三次谐波畸变•单机在线、单机ECO、主/从热备份及冗余、扩容并机等多种运行模式下软、硬件完全兼容•可靠的数字控制、分散式智能并机技术4）智能化电池管理•根据电池放电曲线自动调节放电终止电压，避免固定设置导致的电池过度放电•基于温度补偿的智能化充放电电池管理，大幅延长电池使用寿命50%以上•定期自动进行电池自检，确保电池可靠工作•精确预测电池的后备时间•全自动的电池管理，减少维护工作5）完备的本机监控管理•独创的自适应UPS并机层通讯，无需任何附加设备，可以通过任意一台UPS监测并机UPS系统信息•单机提供8路输出及6路输入继电器接点•支持RS232、RS485、SNMP、MODEM多种后台通讯方式6）超强的网络管理功能•系统具有电池放电预告警和自动安全关机功能•先进的SNMP卡及其相关软件，兼容10M/100M以太网，支持SNMP、HTTP、TFTP、TELNET、TTYP等协议，监控软件具备电源事件记录和分析功能，灵活多样的组网方案，可实现在Internet/Intranet上的远程监控•UPS系统具备自诊断、自保护功能，可以实现自动声光报警、E-mail和BP机报警•通过网络可以同时监控高达6万多台UPS，支持广域网解决方案7）人机界面友好，便于操作和维护•全中文大屏幕液晶显示，中英文可选操作界面•操作简单，"一键开机"•支持远程、自动开机，实现无人值守（二）技术指标一、特性参数UL33系列UPS系统具有优良的特性参数，如下表所示。

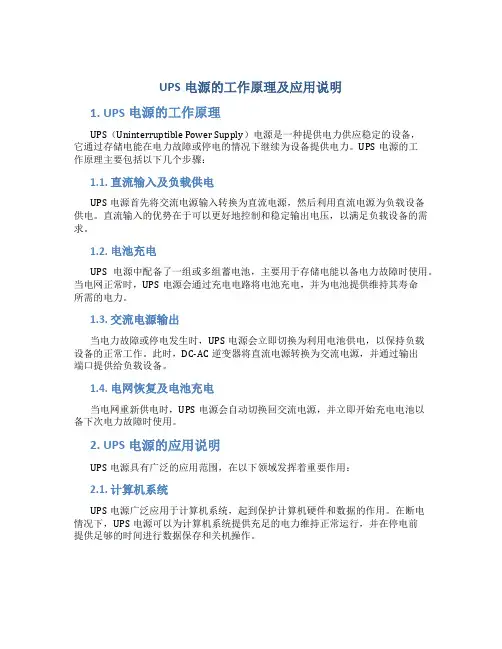

UPS电源的工作原理及应用说明1. UPS电源的工作原理UPS（Uninterruptible Power Supply）电源是一种提供电力供应稳定的设备，它通过存储电能在电力故障或停电的情况下继续为设备提供电力。

UPS电源的工作原理主要包括以下几个步骤：1.1. 直流输入及负载供电UPS电源首先将交流电源输入转换为直流电源，然后利用直流电源为负载设备供电。

直流输入的优势在于可以更好地控制和稳定输出电压，以满足负载设备的需求。

1.2. 电池充电UPS电源中配备了一组或多组蓄电池，主要用于存储电能以备电力故障时使用。

当电网正常时，UPS电源会通过充电电路将电池充电，并为电池提供维持其寿命所需的电力。

1.3. 交流电源输出当电力故障或停电发生时，UPS电源会立即切换为利用电池供电，以保持负载设备的正常工作。

此时，DC-AC逆变器将直流电源转换为交流电源，并通过输出端口提供给负载设备。

1.4. 电网恢复及电池充电当电网重新供电时，UPS电源会自动切换回交流电源，并立即开始充电电池以备下次电力故障时使用。

2. UPS电源的应用说明UPS电源具有广泛的应用范围，在以下领域发挥着重要作用：2.1. 计算机系统UPS电源广泛应用于计算机系统，起到保护计算机硬件和数据的作用。

在断电情况下，UPS电源可以为计算机系统提供充足的电力维持正常运行，并在停电前提供足够的时间进行数据保存和关机操作。

2.2. 通信设备对于需要长时间运行的通信设备，如电话交换机、通信基站等，UPS电源可以保证设备的稳定工作。

在电网故障或停电时，UPS电源能够提供持续的电力供应，确保通信设备不会中断服务。

2.3. 医疗设备UPS电源在医疗设备中的应用非常重要，它可以确保医院中的关键设备，在电力故障时能够维持持续供电，如手术室的手术灯、监护仪器等。

UPS电源的稳定性和可靠性对于患者的生命安全至关重要。

2.4. 工业领域在工业领域，特别是对于需要连续生产的设备，如生产线、机床等，UPS电源可以提供持续稳定的电力供应，避免因电力中断而导致的生产线停工和损失。

艾默生iTrust UL33 UPS产品说明1.艾默生UPS性能简介a. 简介iTrust UL33系列UPS系统是连接在输入电源和负载之间,为重要负载提供不受电网干扰、稳压、稳频的电力供应的电源设备,在市电掉电后,UPS可将电池能量逆变给负载,继续提供一段时间供电。

UL33系列UPS采用带输出隔离变压器的高频双变换结构和先进的全数字控制技术,输出稳定、洁净、不间断的电源,具备完备的网络管理功能。

b. 基本组成UL33系列UPS系统主要包括由整流模块(REC和逆变模块(INV组成的AC-DC-AC变换主回路、由反向并联的可控硅组成的旁路静态开关、维修旁路空开Q3BP、输出隔离变压器和逆变静态开关、蓄电池组以及输入Q1/输出空开Q5等。

系统组成如图1-1所示,其中,空气断路器Q1控制主路交流电源输入,整流模块将交流电源变成直流电源,逆变模块进行DC/AC变换,将整流模块和蓄电池提供的直流电源变换成交流电源,经过隔离变压器输出。

蓄电池组在交流停电时通过逆变向负载供电。

输入电源也可以通过旁路静态开关从旁路回路向负载供电。

另外,要求对负载供电不间断而对UPS内部进行维修时,可使用维修旁路开关Q3BP。

c. 工作原理UL33系列UPS单机系统主电路如图1-2所示。

主路输入电源从空气断路器Q1输入,通过熔断器,经自耦变压器降压,通过输入电感进入高频六管整流单元,高频整流将三相交流电变换为稳定的直流电源,实现功率因数校正,整流器同时具有充电器的功能;该部分电路采用延时软启动和DSP实时处理的全数字控制技术,提高了系统的抗冲击能力和直流母线电压的稳定性,可减小蓄电池充电纹波,延长蓄电池的寿命。

蓄电池通过接触器接入,只有在直流母线电压达到一定阀值时接触器才能将蓄电池组与直流母线并联接通,蓄电池通过直流滤波电路向逆变器提供直流电源。

逆变器采用DSP实时处理的全数字矢量控制技术,通过SVPWM调制六只IGBT功率开关器件,把直流母线电源变换成三相交流。

艾默生iTrust UL33系列UPS(20-60K)产品特点和技术指标（一）产品特点一、产品简介iTrust UL33系列UPS系统是连接在输入电源和负载之间，为重要负载提供不受电网干扰、稳压、稳频的电力供应的电源设备，在市电掉电后，UPS可继续给负载提供一段时间的供电。

UL33系列UPS采用高频双变换结构和先进的全数字控制技术，带输出隔离变压器，能提供稳定、洁净、不间断的电源，并具备完备的网络管理功能。

二、产品特点1）全面提升系统可靠性的专业设计采用第四代绝缘栅双极型晶体管（IGBT）功率器件和多重保护技术?先进的双DSP全数字技术，整机不需任何可调电阻，抗干扰能力强，无老化漂移问题?先进的分散式直接并联技术保证了在线扩容和系统冗余?瞬时值数字均流技术显著降低并机系统环流(<1A)，电流不平衡度＜1% ?优良的电磁兼容性设计?采用高裕量的功率器件，增强电网的适应能力?业内独有的UPS防雷技术，内置D级防雷?2）优异的输入特性超宽输入电压范围（-45％～+15％），可适应恶劣电网条件?宽频率输入范围（50Hz±10%），保证了发电机供电时UPS稳定运行?先进的六管IGBT高频整流技术，无须附加外界设备，输入功率因数可达到0.99以上?应用瞬时值波形控制技术，大幅降低输入电流谐波(iTHD<3%) ?低直流母线纹波，延长电池寿命?3）优异的输出特性逆变器采用高精度矢量控制技术，输出电压稳压精度高，动态响应快，且畸变率低?逆变器具有带100%不平衡负载的能力?逆变器具有很强的过载能力及抗冲击能力?输出采用⊿/Z0隔离变压器，有效抑制输出电压的三次谐波畸变?单机在线、单机ECO、主/从热备份及冗余、扩容并机等多种运行模式下软、硬件完?全兼容可靠的数字控制、分散式智能并机技术?4）智能化电池管理根据电池放电曲线自动调节放电终止电压，避免固定设置导致的电池过度放电?基于温度补偿的智能化充放电电池管理，大幅延长电池使用寿命50%以上?定期自动进行电池自检，确保电池可靠工作?精确预测电池的后备时间?全自动的电池管理，减少维护工作?5）完备的本机监控管理独创的自适应UPS并机层通讯，无需任何附加设备，可以通过任意一台UPS监测并机?UPS系统信息单机提供8路输出及6路输入继电器接点?支持RS232、RS485、SNMP、MODEM 多种后台通讯方式?6）超强的网络管理功能系统具有电池放电预告警和自动安全关机功能?先进的SNMP卡及其相关软件，兼容10M/100M以太网，支持SNMP、HTTP、TFTP、TELNET、?TTYP等协议，监控软件具备电源事件记录和分析功能，灵活多样的组网方案，可实现在Internet/Intranet上的远程监控UPS系统具备自诊断、自保护功能，可以实现自动声光报警、E-mail和BP机报警?通过网络可以同时监控高达6万多台UPS，支持广域网解决方案?7）人机界面友好，便于操作和维护全中文大屏幕液晶显示，中英文可选操作界面?操作简单，一键开机?支持远程、自动开机，实现无人值守?（二）技术指标一、特性参数UL33系列UPS系统具有优良的特性参数，如下表所示。

iTrust UL33系列UPS系统20/30/40/60kVA用户手册版本V1.1目录第一章产品介绍 (1)1.1 简介 (1)1.2 基本组成 (1)1.3 工作原理 (2)1.4 结构布局 (3)1.5 工作模式 (4)1.6 基本功能 (8)1.7 性能指标 (9)第二章机柜安装 (12)2.1 环境要求 (12)2.2 卸货开箱 (12)2.3 结构尺寸 (13)2.4 现场搬运 (15)2.5 固定方法 (15)2.6 进出线方式 (17)2.7 相对位置和冷却风道 (18)2.8 机柜布置 (19)第三章电气装配 (22)3.1 电缆选择 (22)3.1.1 电缆载流量 (22)3.1.2 功率电缆选择 (22)3.1.3 信号电缆选择 (23)3.2 电缆连接 (24)3.2.1 功率电缆 (24)3.2.2 信号电缆 (28)3.3 单机系统外部配电 (34)第四章调试 (35)4.1 上电步骤 (35)4.1.1 开关说明 (35)4.1.2 初次上电调试 (35)4.2 功能设置 (36)4.3 功能检查 (39)4.3.1 显示控制面板功能检查 (39)4.3.2 工作模式切换检查 (40)第五章显示控制面板操作指南 (42)5.1 显示控制面板 (42)5.1.1 显示控制面板布局 (42)5.1.2 LED指示 (43)5.1.3 功能键 (44)5.1.4 告警蜂鸣器 (44)5.1.5 液晶显示及菜单键 (45)5.2 显示信息说明 (47)5.2.1 启动画面 (47)5.2.2 主显示画面 (47)5.2.3 UPS基本信息及软件版本画面 (48)5.2.4 菜单键 (48)5.2.5 主菜单信息 (50)5.3 功能设置 (54)5.3.1 菜单语言设置 (55)5.3.2 设备地址设置 (55)5.3.3 日期时间设置 (56)5.3.4 手动电池自检 (60)5.3.5 显示对比度调节 (61)5.3.6 历史记录查看范围 (61)5.3.7 后台通信设置 (62)5.3.8 故障回叫号码设置 (63)5.3.9 旁路超跟踪声光告警设置 (65)5.4 提示窗 (66)5.5 UPS的事件及状态信息 (69)第六章使用维护指南 (72)6.1 使用指南 (72)6.1.1 开机 (72)6.1.2 关机 (73)6.1.3 工作模式切换 (74)6.1.4 紧急关机及恢复 (74)6.1.5 故障消音 (75)6.1.6 故障消除 (75)6.1.7 监控系统的使用 (76)6.1.8 监控输入输出接点 (78)6.1.9 温度测量 (79)6.2 维护指南 (79)6.2.1 日常维护 (79)6.2.2 电池维护 (81)6.2.3 停机维护 (83)第七章故障诊断及处理 (84)7.1 UPS系统故障诊断 (84)7.1.1 故障诊断基础 (84)7.1.2 故障诊断步骤 (84)7.2 故障信息的LED指示 (85)7.2.1 LED显示区 (85)7.2.2 防雷器件LED指示 (85)7.3 故障信息的蜂鸣器指示 (86)7.4 故障信息的液晶显示屏指示 (86)第八章并机系统 (89)8.1 系统介绍 (89)8.1.1 简介 (89)8.1.2 工作原理 (90)8.1.3 工作方式 (93)8.2 安装固定 (93)8.2.1 机柜安装 (93)8.2.2 电气安装 (94)8.3 外部配电 (95)8.4 并机系统上电调试 (96)8.5 并机系统使用指南 (97)8.5.1 并机系统开机 (97)8.5.2 并机系统关机 (98)8.5.3 工作方式切换 (99)8.5.4 维护并机系统中的故障UPS (99)8.5.5 紧急关机及恢复 (100)8.5.6 故障模式及其处理 (101)第九章选件使用和维护 (103)9.1 电池柜 (103)9.1.1 外形及尺寸 (103)9.1.2 电池柜的安装 (104)9.2 SNMP卡及其软件 (104)9.2.1 产品结构和接口 (105)9.2.2 技术特点 (105)9.3 网络软件 (106)9.4 MODEM (106)9.5 温度传感器TMP12Z (107)9.6 C级防雷系统SPD24Z (107)9.6.1 防雷装置介绍 (107)9.6.2 防雷装置安装步骤 (108)9.6.3 使用与维护 (109)第十章售后服务 (111)10.1 异常处理 (111)10.2 技术支持 (113)10.3 保修范围 (113)附录一开关机操作流程 (114)附1.1 开机顺序 (114)附1.2 关机顺序 (114)第一章产品介绍 1第一章产品介绍1.1 简介iTrust UL33系列UPS系统是连接在输入电源和负载之间，为重要负载提供不受电网干扰、稳压、稳频的电力供应的电源设备，在市电掉电后，UPS可将电池能量逆变给负载，继续提供一段时间供电。

艾默生UPS的UL33族技术介绍UL33系列UPS系统适用于不间断用电场合，主要作为各种计算机机房的不间断电源系统，可广泛应用于金融证券、邮电通信、政府机关、能源化工、交通运输等各行。

一、整机技术特点采用绝缘栅双极型晶体管（IGBT）功率器件和多重保护技术输入高频整流模块和输出逆变模块主回路功率器件均采用大功率IGBT功率器件，输入回路采用空气断路器、熔断器、最大电流控制等保护技术，输出同样用空气断路器、快速熔断器、过流等保护，功率器件采用逐波限流保护，系统具有双DSP全数字实时控制技术和步进式多重软启动技术等多重保护，大大提高了系统可靠性。

先进的分散式直接并联技术保证了在线扩容和系统冗余（N+1）UL33系列UPS电源可以在运行状态下直接在线并机，减少了许多并机的准备工作和辅助装置，方便系统的扩容和并机。

瞬时值均流技术显著降低环流（＜1A），电流不平衡度＜1%瞬时检测和处理系统信息，减少并机电源检测和跟踪同步的时间，也减小了均流系统的固有环流。

最先进的双DSP全数字技术UL33系列UPS电源系统采用最先进的DSP芯片，高速实时检测和控制整流和逆变模块的工作状况，同微型计算机监控系统一起实现了先进的全数字控制技术。

整机不需任何可调电阻，抗干扰能力强，无老化漂移问题在生产调测时将设备的各种元器件内置电气参数预置在E2ROM中，减小整机调测生产的工作量，同时也消除了可调器件在运输过程中震动误差和老化漂移的隐患。

业内独一无二的UPS防雷技术UL33系列UPS电源内置D级防雷装置，可承受1.2/50μs+8/20μs 6kV/3kA的浪涌冲击，同时还可以在输入电源前端配置C级和B级防雷系统，形成整套的防雷体系以保障用户的设备和人身安全。

系统具有预告警和安全关机功能若电池能量快用尽而市电还没有恢复正常，系统会提前进行报警。

对于计算机负载还可以通过安全关机软件自动存储保护用户计算机数据，及时退出操作系统，安全关闭计算机和服务器，保证数据不会丢失。

iTrust UL33全数字UPS艾默生网络能源UPS产品部艾默生UPS系列－全球最全UPS家族Hipulse NX iTrust UL33 iTrust Industry iTrust UH31 iTrust 2G iTrust UH11户外型 iTrust UH11 iTrust US1110、15、20KVA 3、6、9、12、15、18KVA 1、2 KVA 1、2、3、6、10 KVA 1、2、3 单机容量，KVA 80、120、160、200、300、400、500、600、800KVA10、15、20、30、40、60、80、100、120、140、160、200KVA20、30、40、60KVA30、40、60、80KVA1单进单出UPS1020三进单出UPS60 80三进三出UPS200800iTrust UL33应用领域UL33系列广泛应用金融、政府、电信、综合等各个领域，1、金融行业 各大国有银行省市级数据中心；中小型商业银行的数据中心如：各地商业银行、农信社等；中大 型证券公司、保险公司的数据中心。

2、政府行业 各省市及政府部门的计算机信息中心，即金字工程数据中心：金桥（国家公用经济信息通信网） 、金财、金税、金盾、金关(外贸业务处理系统)、金审、金卡(电子货币工程)、金旅、金卫、金智(中 国教育和科研计算机网示范工程 CERNET) 、金贸（电子商务在经贸流通领域的应用工程）、 、金农、金水等以及广播电视台、气象台等。

3、电信行业 四大运营商的各地市级数据中心、计费中心、BOSS系统 和NGN软交换中心等 4、综合行业 包括烟草企业、IT、半导体设计中心、油田通信机房、各地会展中心、高速公路的收费监控系统 和隧道照明抽风系统、制造业的数据和信息中心机房用户对中功率UPS的需求1，先进的数字控制技术 2， 中国电网环境可用性； 3，绿色环保技术； 4，安全的电气隔离技术； 5，带三相不平衡负载能力； 6，电池管理能力； 7，器件冗余设计及智能检测 8，智能化后台监控iTrust UL33全数字UPS概述造型美观：塑胶面板＋增强型的结构机箱 显示界面友好：大屏幕LCD＋LED流程图， 全中文操作界面（可选英文界面） 三进三出40/60KVA 三进三出20/30KVA1.4m1.8miTrust UL33全数字UPS概述UL33产品技术优势! ! ! ! ! ! ! ! 先进的双 DSP全数字技术，整机不需任何可调电阻，抗干扰能力强，无 老化漂移问题 全数字控制的高频IGBT整流技术，实现优异的输入性能 全数字控制的IGBT逆变器＋输出变压器隔离，实现优异的输出性能 业内独有的UPS防雷技术，内置D级防雷 智能化电池管理 ，延长电池使用寿命50%以上 先进的分散式直接并联技术保证了在线扩容和系统冗余 瞬时值数字均流技术显著降低并机系统环流(<1A)，电流不平衡度＜1% 采用高裕量的功率器件，增强电网的适应能力最先进的核心控制技术双 DSP 全数字技术，实现整流器和逆变器的全数字控制旁路输入主路输入输出最先进的核心控制技术 艾默生UPS系统的高可靠设计系统控制更加快速、精确、稳定，全面提 升UPS可靠性、供电质量和产品一致性•指令周期仅50ns,快于传统单片机10-20倍，事件处理及时、准确 •集成度提高，简化了电路 •抗干扰能力增强 •直接产生脉宽调制波，简化控制电路 •避免了模拟控制器固有的硬件参数漂移等缺陷，保证了产品长时间运行 参数的一致性和UPS系统可靠性•整机无任何需要调整的电位器,避免因运输和环境造成的参数变化影响 系统的可靠性最适合中国电网的设计—100%电网环境可用性 —100%我司UPS输入电压范围： －45％～＋15％ 业界通常水平： －25％～＋10％ 我司UPS超宽输入电压范围， 胜任恶劣电网环境，减少电池放电频度 我司UPS输入频率范围： 50Hz±10％ 业界通常水平： 50Hz±5％I in宽频率输入范围及发电机输入缓启动功能， 保证油机输入稳定工作4S 发电机输入时的 整流器输入电流与发电机的配比可达：1.4 : 1t最适合中国电网的设计—100%电网环境可用性 —100%"艾默生UPS系统的高可靠设计专业电源防雷技术，内置6KVA/3KA D级防雷，20KA C级 防雷配置可选N A B C整流 模块 IC级RgD级Rg电器、电缆和油容量的1.4倍主路输入基于电池充放电特性曲线的智能管理，根据负载UPS监警短消息。
