2.10 交换机端口安全配置

浅谈交换机安全配置随着网络安全问题的日益凸显，交换机作为网络设备中的重要组成部分，其安全配置显得尤为重要。

交换机是用来连接网络中各种终端设备的设备，它负责数据的传输和路由，因此交换机的安全性关乎整个网络的安全。

本文将浅谈交换机安全配置，希望对读者有所帮助。

一、交换机安全威胁首先我们需要了解交换机面临的安全威胁。

交换机可能会受到来自外部的攻击，比如黑客通过网络攻击来入侵交换机，获取网络数据或者干扰正常的网络通讯。

内部的员工也可能利用技术手段对交换机进行非法操作，比如窃取公司的敏感数据等。

交换机的安全配置必不可少。

二、交换机安全配置策略1.访问控制访问控制是保障交换机安全的重要手段之一。

通过访问控制列表（ACL）可以对交换机的流量进行控制和过滤，防止未经授权的用户对网络数据进行访问和操作。

管理员可以根据需要设置ACL，比如限制某些IP地址的访问，屏蔽特定的端口等，以达到控制流量的目的。

还可以通过VLAN和端口安全控制来对交换机的端口进行访问控制，保障网络的安全性。

2.端口安全交换机端口是连接终端设备的关键接口，因此需要对端口进行安全配置。

管理员可以通过设置端口安全策略来限制端口的访问权限，比如限制每个端口允许连接的MAC地址数量，当超出限制时自动关闭端口，防止未经授权的设备连接到网络上。

还可以配置端口安全的认证机制，比如802.1x认证，只有通过认证的设备才能接入网络，提高网络的安全性。

3.密钥管理交换机通过密钥来进行认证和加密，因此密钥管理是交换机安全配置中的关键步骤。

管理员需要对交换机的密钥进行合理的管理和保护，确保其不被泄露或被非法使用。

密钥的定期更新也是一项重要的措施，可以有效防止攻击者利用已知的密钥进行网络攻击。

4.端口镜像端口镜像是一种用于监测和审核交换机流量的技术手段，通过将特定端口的流量镜像到监控端口上，管理员可以实时监测和分析网络的流量情况，及时发现异常流量或攻击行为。

这对于保障网络的安全性和预防潜在的安全威胁非常重要。

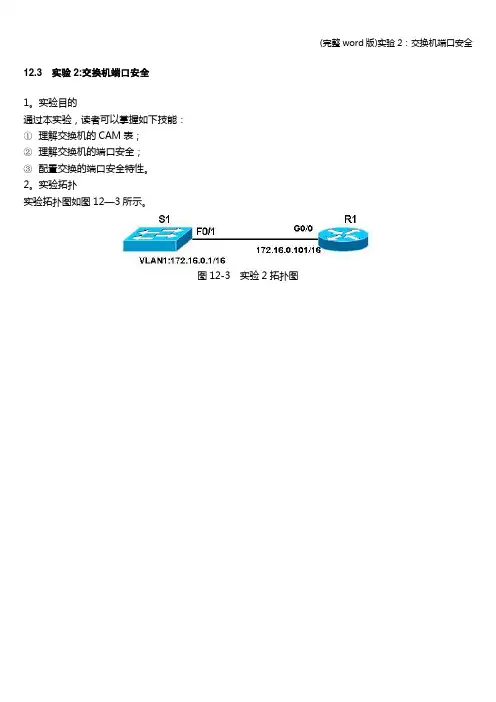

12.3 实验2:交换机端口安全1。

实验目的通过本实验，读者可以掌握如下技能：①理解交换机的CAM表；②理解交换机的端口安全；③配置交换的端口安全特性。

2。

实验拓扑实验拓扑图如图12—3所示。

图12-3 实验2拓扑图3。

实验步骤交换机端口安全特性可以让我们配置交换机端口，使得当具有非法MAC地址的设备接入时，交换机会自动关闭接口或者拒绝非法设备接入，也可以限制某个端口上最大的MAC地址数。

在这里限制f0/接口只允许R1接入。

（1）步骤1：检查R1的g0/0接口的MAC地址R1(config)＃int g0/0R1(config-if）＃no shutdownR1(config-if）＃ip address 172.16.0。

101 255。

255。

0.0R1#show int g0/0GigabitEthernet0/0 is up ，line protocol is upHardware is MV96340 Ethernet，address is 0019.5535。

b828（bia 0019。

5535.b828）//这里可以看到g0/0接口的Mac地址，记下它Internet address is 172.16.0。

101/16MTU 1500 bytes，BW 100000 Kbit，DLY 100 usec，（此处省略）(2）步骤2：配置交换端口安全S1（config)#int f0/1S1（config—if）＃shutdownS1（config—if）＃switch mode access//以上命令把端口改为访问模式,即用来接入计算机,在下一章将详细介绍该命令的含义S1(config—if)＃switch port—security//以上命令是打开交换机的端口安全功能S1(confg—if)＃switch port—security maximum 1//以上命令只允许该端口下的MAC条目最大数量为1，即只允许一个设备接入S1（config-if）＃switch port—security violation shutdown“switch port-security violation｛protect｜shutdown|restrict}" //命令含义如下：●protect;当新的计算机接入时，如果该接口的MAC条目超过最大数量，则这个新的计算机将无法接入，而原有的计算机不受影响;●shutdown；当新的计算机接入时，如果该接口的MAC条目超过最大数量，则该接口将会被关闭，则这个新的计算机和原有的计算机都无法接入，需要管理员使用”no shutdown”命令重新打开；●restrcit;当新的计算机接入时,如果该接口的MAC条目超过最大数量，则这个新的计算机可以接入,然而交换机将向发送警告信息.S1(config-if)＃switchport port—security mac—address 0019.5535.b828//允许R1路由器从f0/1接口接入S1（confgi—if)＃no shutdownS1(config)#int vlan1S1（config—if）＃no shutdownS1（config—if）＃ip address 172。

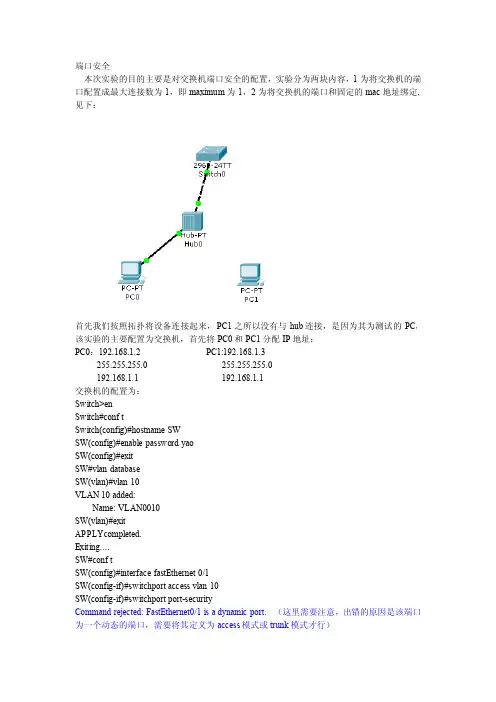

端口安全本次实验的目的主要是对交换机端口安全的配置，实验分为两块内容，1为将交换机的端口配置成最大连接数为1，即maximum为1，2为将交换机的端口和固定的mac地址绑定,见下：首先我们按照拓扑将设备连接起来，PC1之所以没有与hub连接，是因为其为测试的PC，该实验的主要配置为交换机，首先将PC0和PC1分配IP地址：PC0：192.168.1.2PC1:192.168.1.3255.255.255.0255.255.255.0192.168.1.1192.168.1.1交换机的配置为：Switch>enSwitch#conf tSwitch(config)#hostname SWSW(config)#enable password yaoSW(config)#exitSW#vlan databaseSW(vlan)#vlan10VLAN10added:Name:VLAN0010SW(vlan)#exitAPPLYcompleted.Exiting....SW#conf tSW(config)#interface fastEthernet0/1SW(config-if)#switchport access vlan10SW(config-if)#switchport port-securityCommand rejected:FastEthernet0/1is a dynamic port.（这里需要注意，出错的原因是该端口为一个动态的端口，需要将其定义为access模式或trunk模式才行）SW(config-if)#switchport mode access（将端口定义为access模式）SW(config-if)#switchport port-security（开启端口安全）SW(config-if)#switchport port-security maximum1（允许最大的连接为1）SW(config-if)#switchport port-security violation shutdown（如果超过最大连接数为1，则该端口将自动关闭）配置完成后，将PC1与HUB连接，不同设备要用直连线。

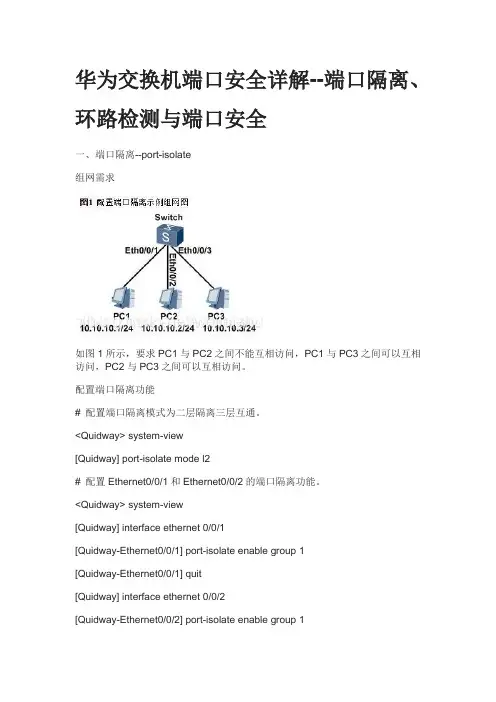

华为交换机端口安全详解--端口隔离、环路检测与端口安全一、端口隔离--port-isolate组网需求如图1所示，要求PC1与PC2之间不能互相访问，PC1与PC3之间可以互相访问，PC2与PC3之间可以互相访问。

配置端口隔离功能# 配置端口隔离模式为二层隔离三层互通。

<Quidway> system-view[Quidway] port-isolate mode l2# 配置Ethernet0/0/1和Ethernet0/0/2的端口隔离功能。

<Quidway> system-view[Quidway] interface ethernet 0/0/1[Quidway-Ethernet0/0/1] port-isolate enable group 1[Quidway-Ethernet0/0/1] quit[Quidway] interface ethernet 0/0/2[Quidway-Ethernet0/0/2] port-isolate enable group 1[Quidway-Ethernet0/0/2] quitethernet 0/0/3 无需加入端口隔离组，处于隔离组的各个端口间不能通信查看当前配置disp cur#sysname Quidway#interface Ethernet0/0/1port-isolate enable group 1#interface Ethernet0/0/2port-isolate enable group 1#interface Ethernet0/0/3#return验证配置结果：PC1和PC2不能互相ping通，PC1和PC3可以互相ping通，PC2和PC3可以互相ping通。

实现了需求。

二、端口防环--port-security适用与华为交换机，防止下级环路，自动shutdown下级有环路的端口。

<Huawei>system view#loopback-detect enable 全局模式下，启用环路检测功能# interface GigabitEthernet0/0/1loopback-detect action shutdown 如果下级有环路，shutdown本端口# interface GigabitEthernet0/0/2loopback-detect action shutdown# interface GigabitEthernet0/0/3loopback-detect action shutdown#……那如何检测与识别环路并定位呢？详见这个：https:///view/1599b6a22cc58bd63086bd5d.html三、端口安全--port-security在网络中MAC地址是设备中不变的物理地址，控制MAC地址接入就控制了交换机的端口接入，所以端口安全也是对MAC的的安全。

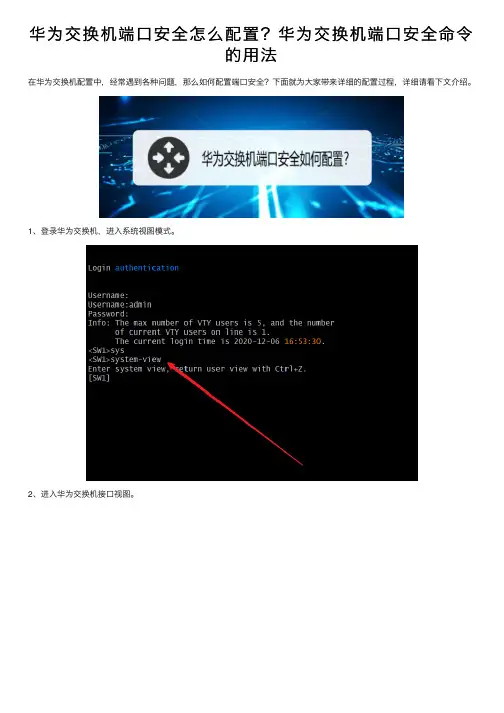

华为交换机端⼝安全怎么配置？华为交换机端⼝安全命令
的⽤法
在华为交换机配置中，经常遇到各种问题，那么如何配置端⼝安全？下⾯就为⼤家带来详细的配置过程，详细请看下⽂介绍。

1、登录华为交换机，进⼊系统视图模式。

2、进⼊华为交换机接⼝视图。

3、在接⼝视图下开启端⼝安全功能。

命令：port-security enable
4、开启端⼝安全之后，使能接⼝Sticky MAC功能。

5、配置端⼝功能的保护动作。

命令：port-security protect-action protect
6、在接⼝下配置MAC地址学习限制数，设置⼀个表⽰只允许⼀台主机接⼊。

命令：port-security max-mac-num 1
以上就是华为交换机端⼝安全命令的⽤法，希望⼤家喜欢，请继续关注。

交换机网络安全设置交换机是网络中的重要设备，它能够对网络进行连接和数据转发操作。

在网络中，交换机的安全设置非常重要，可以通过以下几个方面来提高交换机的网络安全性。

首先，可以设置访问控制列表（ACL）来限制网络流量。

ACL 是一种用于控制网络流量的过滤机制，可以通过配置规则来限制不同类型的流量或者限制特定IP地址的访问。

通过设置ACL，可以阻止未经授权的用户或者网络流量进入交换机。

其次，可以设置虚拟局域网（VLAN）来隔离不同的网络使用者。

VLAN是一种将不同用户分割到不同逻辑网络的技术，可以实现不同用户之间的隔离，从而提高网络的安全性。

通过设置VLAN，用户只能在自己所属的VLAN中进行通信，无法接触到其他VLAN中的设备。

另外，可以启用端口安全功能，限制交换机的接口访问。

端口安全功能可以根据MAC地址或者IP地址限制特定用户的接入，只允许授权用户连接到交换机。

通过设置端口安全功能，可以防止未经授权的用户接入网络。

此外，还可以启用交换机上的端口镜像功能来监控网络流量。

端口镜像功能可以将特定端口的数据镜像到指定的监控端口，从而可以实时监控网络流量是否存在异常。

通过监控网络流量，可以及时发现并应对网络状况。

最后，定期更新交换机的固件和密码。

固件是交换机的操作系统，通过定期更新可以修复已知的漏洞和提高交换机的安全性。

密码是保护交换机管理界面的重要措施，管理员应该定期更改交换机密码，并使用复杂的密码来保护交换机的安全。

综上所述，交换机的网络安全设置是网络管理的重要一环，通过设置访问控制列表、虚拟局域网、端口安全、端口镜像以及定期更新固件和密码等措施，可以提高交换机的网络安全性，保障网络的正常运行。

华为S2100/S2300/S2700二层交换机配置端口安全公司为了提高信息安全，将Switch连接员工PC侧的接口使能了接口安全功能，并且设置了接口学习MAC地址数的上限为信任的设备总数，这样其他外来人员使用自己带来的PC无法访问公司的网络。

下面是店铺收集整理的华为S2100/S2300/S2700二层交换机配置端口安全，希望对大家有帮助~~华为S2100/S2300/S2700二层交换机配置端口安全工具/原料华为交换机方法/步骤1请自行准备好华为交换机和电脑并且让你的电脑和交换机连接上2采用如下的思路配置接口安全：创建VLAN，并配置接口的链路类型为Trunk。

使能接口安全功能。

使能接口Sticky MAC功能。

配置接口安全功能的保护动作。

配置接口MAC地址学习限制数。

3创建VLAN，并配置接口的链路类型：system-view[Quidway] vlan 10[Quidway-vlan10] quit[Quidway] interface ethernet 0/0/1[Quidway-Ethernet0/0/1] port link-type trunk[Quidway-Ethernet0/0/1] port trunk allow-pass vlan 10配置接口安全功能# 使能接口安全功能。

[Quidway-Ethernet0/0/1] port-security enable# 使能接口Sticky MAC功能。

[Quidway-Ethernet0/0/1] port-security mac-address sticky # 配置接口安全功能的保护动作。

[Quidway-Ethernet0/0/1] port-security protect-action protect# 配置接口MAC地址学习限制数。

[Quidway-Ethernet0/0/1] port-security max-mac-num 4其他接口如需使能接口安全功能，请重复上述配置。

交换机端口安全防护与配置方法技巧交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流控。

交换机还具备了一些新的功能，如对VLAN(虚拟局域网)的支持、对链路汇聚的支持，甚至有的还具有防火墙的功能。

今天我们来介绍一下交换机端口安全的配置内容，主要防止公司内部的网络攻击和破坏行为，详细的教程，请看下文介绍，需要的朋友可以参考下方法步骤1、配置交换机端口的最大连接数限制。

Switch#configure terminalSwitch(config)#interface range fastethernet 0/3 进行0模块第3端口的配置模式Switch(config-if)#switchport port-security 开启交换机的端口安全功能Switch(config-if)#switchport port-secruity maximum 1 配置端口的最大连接数为1Switch(config-if)#switchport port-secruity violation shutdown 配置安全违例的处理方式为shutdown2、验证测试：查看交换机的端口安全配置。

Switch#show port-security3、配置交换机端口的地址绑定Switch#configure terminalSwitch(config)#interface f astethernet 0/3Switch(config-if)#switchport port-securitySwitch(config-if)#switchport port-security mac-address 00 06.1bde.13b4 ip-address 172.16.1.55 配置IP 地址和MAC 地址的绑定4、验证测试：查看地址安全绑定配置。

Switch#show port-security address5、查看主机的IP 和MAC 地址信息。

1.MAC地址与端口绑定，当发现主机的MAC地址与交换机上指定的MAC地址不同时，交换机相应的端口将down掉。

当给端口指定MAC地址时，端口模式必须为access或者Trunk状态。

3550-1#conf t3550-1(config)#int f0/13550-1(config-if)#switchport mode access /指定端口模式。

3550-1(config-if)#switchport port-security mac-address 00-90-F5-10-79-C1 /配置MAC地址。

3550-1(config-if)#switchport port-security maximum 1 /限制此端口允许通过的MAC 地址数为1。

3550-1(config-if)#switchport port-security violation shutdown /当发现与上述配置不符时，端口down掉。

2.通过MAC地址来限制端口流量，此配置允许一TRUNK口最多通过100个MAC地址，超过100时，但来自新的主机的数据帧将丢失。

3550-1#conf t3550-1(config)#int f0/13550-1(config-if)#switchport trunk encapsulation dot1q3550-1(config-if)#switchport mode trunk /配置端口模式为TRUNK。

3550-1(config-if)#switchport port-security maximum 100 /允许此端口通过的最大MAC地址数目为100。

3550-1(config-if)#switchport port-security violation protect /当主机MAC地址数目超过100时，交换机继续工作，但来自新的主机的数据帧将丢失。

上面的配置根据MAC地址来允许流量，下面的配置则是根据MAC地址来拒绝流量。
