快速 Fourier 变换(FFT)及其应用

  • 格式：doc
  • 大小：159.00 KB
  • 文档页数：5
图二的理论分析：
比较用IFFT函数时，得其结果是复数求其模值与理论值进行比较得：
程序代码：
x1=1/(1-0.8^N)*0.8.^n;
delta=x1-abs(x)
运行结果：
delta =
1.0e-015 *
Columns 1 through 9
0 0.2220 0.2220 0.1110 0.1110 0.0555 0.0555 -0.0555 -0.0555
Columns 28 through 36
0.0659 0.0969 0.1177 0.1598 0.1266 0.1231 0.0762 0.1276 0.0911
Columns 37 through 45
0.0395 0.0538 0.0098 0.0245 -0.0054 -0.0737 -0.0881 -0.1385 -0.1163
通过此次实验我对快速傅里叶变换有了更深的理解，特别是对于旋转因子的周期性理解的加深，因此此次实验是成功的。
指导老师评语及得分：
成绩：
指导教师签名：
批阅日期：
②若重做本实验，为实现预期效果，仪器操作和实验步骤应如何改善：
实践前做好充足的准备，熟练掌握matlaB软件，多加练习相关类似的习题一增加理解。
实验的计算值与理论值产生了微小的差值。
⑶对实验的自我评价：
此次实验的内容相对很少，只有一道练习题，但是要彻底把握实验的宗旨还是有困难的，需要对数字信号处理课程的学习极其通透才能在分析讨论的时候游刃有余。
xlabel('k');ylabel('|X[k]|');
运行结果：
方法二
程序代码：
N=64;
k=0:N-1;
X=1./(1-0.8*exp(-j*2*pi*k/N));
x=ifft(X,64);
n=k;
stem(n,abs(x))
grid
运行结果：
3、对实验现象、数据及观察结果的分析与讨论：
图一的理论分析：
利用旋转因子具有周期性，可以得到快速算法（FFT）。
在MATLAB中，可以用函数X=fft(x,n)和x=-ifft(x,n)计算n点序列的DFT正反变换。
㈡实验要求与任务：
①利用MATLAB编程完成计算，绘出相应图形，并与理论计算相比较，说明实验结果的原因。
①根据实验内容和步骤，完成一下试验，要求写出实验报告（实验目的→问题→解决问题→分析、检验和结论）
一、实验设计方案
实验名称：快速Fourier变换(FFT)及其应用
实验时间：
小组合作：是○否●
小组成员：
1、实验目的：
加深对离散信号的DFT的理解及其FFT算法的运用。
2、实验场地及仪器、设备和材料：
W101，电脑,matlab运行环境
3、实验思路（实验内容、数据处理方法及实验步骤等）：
㈠实验原理
N点序列的DFT和IDFT变换定义式如下：
Columns 10 through 18
-0.1110 -0.0555 -0.0833 -0.0833 -0.0694 -0.0278 -0.0416 -0.0139 0
Columns 19 through 27
-0.0035 0 0.0035 -0.0208 -0.0694 -0.0685 -0.0572 -0.0048 0.0529
㈢实验内容
二、实验结果与分析
1、实验目的、场地及仪器、设备和材料、实验思路等见实验设计方案
2、实验现象、数据及结果
方法一
程序代码：
N=64;
n=0:2*N-1;
x=cos(2*pi*7*n/N)+1/2*cos(2*pi*19*n/N);
X=fft(x,128);
Байду номын сангаасk=n;
stem(k,abs(X))
Columns 46 through 54
-0.0813 -0.0359 -0.0453 -0.0418 -0.0116 -0.0676 -0.0672 -0.0403 -0.0966
Columns 55 through 63
-0.0750 -0.0821 -0.1014 -0.0947 -0.0422 -0.0323 -0.0142 0.0422 0.0584
Column 64
0.1045
3、结论：
由以上的实验结果可知delta值即计算与理论值间差值极小。产生复数差值最重要的原因是计算机的有效字长效应，但是由于delta来开，其影响极小。
5、实验总结
⑴本次实验成败之处及其原因分析：
⑵本实验的关键环节及改进措施：
①做好本实验需要把握的关键环节：
对matlab语言要极其的熟悉，其次对于课程理论学习的知识要很好的掌握。

合集下载

实验二的应用FFT对信号进行频谱分析

实验二的应用FFT对信号进行频谱分析

实验二的应用FFT对信号进行频谱分析引言：频谱分析是通过将连续信号转换为离散信号，根据信号在频域上的强度分布来分析信号的频谱特性。

其中，FFT（Fast Fourier Transform，快速傅里叶变换）是一种常见的频谱分析算法，可以高效地计算离散信号的傅里叶变换。

实验目的：本实验旨在使用FFT算法来对一个信号进行频谱分析，从而了解FFT 的原理和应用。

实验器材：-计算机-MATLAB软件实验步骤：1.准备信号数据：首先，需要准备一个信号数据用于进行频谱分析。

可以通过MATLAB 自带的函数生成一个简单的信号数据，例如生成一个正弦信号：```Fs=1000;%采样频率T=1/Fs;%采样时间间隔L=1000;%信号长度t=(0:L-1)*T;%时间向量S = 0.7*sin(2*pi*50*t) + sin(2*pi*120*t); % 生成信号，包含50Hz和120Hz的正弦波成分```其中，Fs为采样频率，T为采样时间间隔，L为信号长度，t为时间向量，S为生成的信号数据。

2.进行FFT计算：利用MATLAB提供的fft函数，对准备好的信号数据进行FFT计算，得到信号的频谱：```Y = fft(S); % 对信号数据进行FFT计算P2 = abs(Y/L); % 取FFT结果的模值，并归一化P1=P2(1:L/2+1);%取模值前一半P1(2:end-1) = 2*P1(2:end-1); % 对非直流分量进行倍频处理f=Fs*(0:(L/2))/L;%计算对应的频率```其中，Y为FFT计算的结果，P2为对应结果的模值，并进行归一化处理，P1为P2的前一半，f为对应的频率。

3.绘制频谱图：使用MATLAB的plot函数，将频率和对应的功率谱绘制成频谱图：```plot(f,P1)title('Single-Sided Amplitude Spectrum of S(t)')xlabel('f (Hz)')ylabel('，P1(f)，')```实验结果与分析：上述实验步骤通过MATLAB实现了对一个信号的频谱分析并绘制成频谱图。

快速傅里叶变换推导

快速傅里叶变换推导

快速傅里叶变换推导摘要：1.快速傅里叶变换的概念与意义2.傅里叶变换的定义与性质3.快速傅里叶变换的算法原理4.快速傅里叶变换的实际应用正文：一、快速傅里叶变换的概念与意义快速傅里叶变换（Fast Fourier Transform，FFT）是一种高效的计算离散傅里叶变换（Discrete Fourier Transform，DFT）及其逆变换的算法。

DFT 是一种将时间域信号转换到频率域的方法，常用于信号处理、图像处理等领域。

然而，当信号长度很长时，DFT 的计算复杂度较高，因此，为了加速计算，提出了快速傅里叶变换算法。

二、傅里叶变换的定义与性质傅里叶变换是一种将信号从时域转换到频域的方法。

对于一个信号f(t)，其傅里叶变换结果为频谱F(ω)，可以通过以下公式计算：F(ω) = ∫[f(t) * e^(-jωt) dt]，其中积分范围为-∞到∞。

傅里叶变换具有以下性质：1.傅里叶变换是线性的，即满足线性性质的信号可以通过傅里叶变换分开。

2.傅里叶变换是可逆的，即频域信号可以通过傅里叶逆变换转换回时域信号。

3.傅里叶变换具有时域与频域之间的帕斯卡三角关系，即频谱的幅度与相位分别对应时域信号的幅度与相位。

三、快速傅里叶变换的算法原理快速傅里叶变换算法的原理是将DFT 分解成更小的子问题，并重复利用子问题的计算结果。

具体来说，如果将信号长度为N 的DFT 表示为：X_k = ∑[x_n * e^(-j2πnk/N)]，其中n 为时域索引，k 为频域索引。

那么，如果将信号长度分解为2 的幂次方形式（如N = 2^m），则可以将DFT 分解为两个较短的DFT 的加权和，即：X_k = ∑[x_n * e^(-j2πnk/N)] = ∑[x_n * e^(-j2πn(k-m)/2^m)] + e^(-j2πkm/2^m) * ∑[x_n * e^(-j2πn(k+m)/2^m)]其中，第一个和式计算偶数项的DFT，第二个和式计算奇数项的DFT。

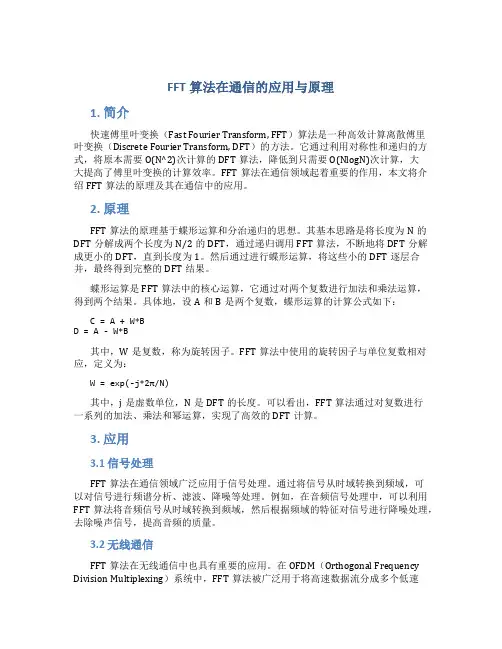

FFT算法在通信的应用与原理

FFT算法在通信的应用与原理

FFT算法在通信的应用与原理1. 简介快速傅里叶变换（Fast Fourier Transform, FFT）算法是一种高效计算离散傅里叶变换（Discrete Fourier Transform, DFT）的方法。

它通过利用对称性和递归的方式，将原本需要O(N^2)次计算的DFT算法，降低到只需要O(NlogN)次计算，大大提高了傅里叶变换的计算效率。

FFT算法在通信领域起着重要的作用，本文将介绍FFT算法的原理及其在通信中的应用。

2. 原理FFT算法的原理基于蝶形运算和分治递归的思想。

其基本思路是将长度为N的DFT分解成两个长度为N/2的DFT，通过递归调用FFT算法，不断地将DFT分解成更小的DFT，直到长度为1。

然后通过进行蝶形运算，将这些小的DFT逐层合并，最终得到完整的DFT结果。

蝶形运算是FFT算法中的核心运算，它通过对两个复数进行加法和乘法运算，得到两个结果。

具体地，设A和B是两个复数，蝶形运算的计算公式如下：C = A + W*BD = A - W*B其中，W是复数，称为旋转因子。

FFT算法中使用的旋转因子与单位复数相对应，定义为：W = exp(-j*2π/N)其中，j是虚数单位，N是DFT的长度。

可以看出，FFT算法通过对复数进行一系列的加法、乘法和幂运算，实现了高效的DFT计算。

3. 应用3.1 信号处理FFT算法在通信领域广泛应用于信号处理。

通过将信号从时域转换到频域，可以对信号进行频谱分析、滤波、降噪等处理。

例如，在音频信号处理中，可以利用FFT算法将音频信号从时域转换到频域，然后根据频域的特征对信号进行降噪处理，去除噪声信号，提高音频的质量。

3.2 无线通信FFT算法在无线通信中也具有重要的应用。

在OFDM（Orthogonal Frequency Division Multiplexing）系统中，FFT算法被广泛用于将高速数据流分成多个低速子载波，实现信号的并行传输。

快速傅立叶变换算法及应用

快速傅立叶变换算法及应用

快速傅立叶变换算法及应用快速傅立叶变换（Fast Fourier Transform，FFT）是一种高效的计算傅立叶变换的算法。

傅立叶变换是将一个时间域上的连续函数转换为频域上的函数，可以将信号从时域表示转换为频域表示，从而分析信号的频谱特性。

FFT算法的基本思想是将一个N点的DFT（离散傅立叶变换）分解成两个N/2点的DFT，并重复这个过程，直到分解成两个1点的DFT，然后进行反向合并，最终得到完整的傅立叶变换结果。

使用FFT算法计算傅立叶变换的速度非常快，该算法的时间复杂度是O(NlogN)，远远优于直接计算的O(N^2)时间复杂度。

因此，在信号处理、图像处理、数字滤波、通信系统等领域都广泛应用了FFT算法。

FFT算法的应用之一是频谱分析。

通过将信号转换到频域，我们可以得到信号的频谱，从而得到信号的频率分布。

这对于分析信号的频率特性非常有用。

例如，在音频处理中，我们可以通过FFT算法将音频信号从时域转换到频域，并提取出其频率分布，进而进行声音的降噪、音乐合成和频率滤波等操作。

另一个重要的应用是信号滤波。

在数字信号处理中，常常需要对信号进行滤波以去除噪声、增强信号或者提取信号特征。

FFT算法可以将信号转换到频域，通过在频域上进行滤波操作，最后将信号重新转换回时域。

这样，在频域上对信号进行滤波的计算量相对较小，且可以通过调整频率分量的幅值进行滤波。

例如，在图像处理中，我们可以通过FFT将图像转换到频域，然后通过滤波器去除图片上的噪声或者增强图像细节。

FFT算法还广泛应用于通信系统中的调制与解调技术。

在数字通信中，信号常常需要转换到频域进行调制或者解调操作。

通过FFT算法，可以将调制信号转换到频域，从而得到频域上的调制信息，再将其转回时域进行解调。

这样可以降低计算复杂度，提高调制解调的效率。

总之，快速傅立叶变换算法是一种高效的计算傅立叶变换的算法，其应用广泛且重要。

在信号处理、图像处理、数字滤波及通信系统等领域中，通过FFT算法可以实现频域分析、滤波操作以及调制解调等功能。
