铁碳相图原理及应用

实验三铁碳合金相图及平衡组织分析一、实验目的1.认识和熟悉铁碳合金平衡状态下的显微组织特征；2.了解含碳量对铁碳合金平衡组织的影响，建立Fe-Fe3C状态图与平衡组织的关系3.了解平衡组织的转变规律并能应用杠杆定律4.掌握金相显微镜用铁碳合金样品的制备二、实验原理通常将碳含量小于2.11%的铁碳合金称为钢，碳含量大于2.11%的Fe-C合金称为铁，根据铁碳二元相图（图1），它们在室温下组成相都是铁素体和渗碳体，但是它们在纤维组织上却有很大的差异。

按组织分区的Fe-Fe3C相图（一）铁碳合金中的几种基本相和组织（1）铁素体（F）。

它是碳在α-Fe中的固溶体，为体心立方晶格。

具有磁性及良好的塑性，硬度较低。

用3%-4%硝酸酒精溶液浸蚀后，在显微镜下呈现明亮的多边形晶粒。

亚共析钢中，铁素体呈现块状分布；当碳含量接近共析成分时，铁素体则呈现断续的网状分布于珠光体（共析体）周围。

（2）渗碳体（Fe3C，又称Cementite），它是铁与碳形成的一种化合物，其碳含量为6.69%。

用3%-4%的硝酸酒精溶液寝蚀后，呈现亮白色；若用热苦味酸钠溶液寝蚀，则渗碳体呈现黑色而铁素体仍为白色，由此可以区别铁素体与渗碳体。

此外，按铁碳合金成分和形成条件不同，渗碳体呈现不同的的形态：一次渗碳体，从液相中析出，呈现条状；二次渗碳体（次生相），从奥氏体中析出，呈现网络状，沿奥氏体晶界分布，经球化退火，渗碳体呈现颗粒状；三次渗碳体，从铁素体中析出，常呈现颗粒状；共晶渗碳体与奥氏体同时生长，称为莱氏体；共析渗碳体与铁素体同时生长，称为珠光体。

（3）珠光体（P），它是铁素体和渗碳体的机械混合物，是共析转变的产物。

由杠杆定律可以求得铁素体和渗碳体的含量比为8:1。

因此，铁素体后，渗碳体薄。

硝酸酒精寝蚀后可观察到两种不同的组织形态。

1）片状珠光体，它是由铁素体与渗碳体交替排列形成的层状组织，腈硝酸酒精溶液寝蚀后，在不同放大倍数下，可以观察到具有不同特征的层片状组织。

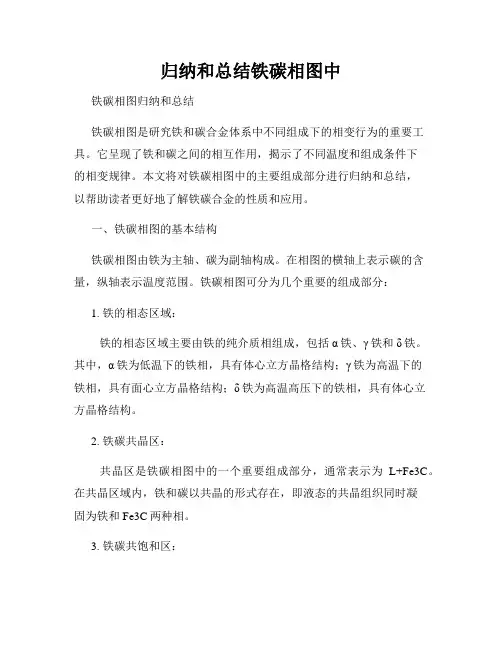

归纳和总结铁碳相图中铁碳相图归纳和总结铁碳相图是研究铁和碳合金体系中不同组成下的相变行为的重要工具。

它呈现了铁和碳之间的相互作用，揭示了不同温度和组成条件下的相变规律。

本文将对铁碳相图中的主要组成部分进行归纳和总结，以帮助读者更好地了解铁碳合金的性质和应用。

一、铁碳相图的基本结构铁碳相图由铁为主轴、碳为副轴构成。

在相图的横轴上表示碳的含量，纵轴表示温度范围。

铁碳相图可分为几个重要的组成部分：1. 铁的相态区域：铁的相态区域主要由铁的纯介质相组成，包括α铁、γ铁和δ铁。

其中，α铁为低温下的铁相，具有体心立方晶格结构；γ铁为高温下的铁相，具有面心立方晶格结构；δ铁为高温高压下的铁相，具有体心立方晶格结构。

2. 铁碳共晶区：共晶区是铁碳相图中的一个重要组成部分，通常表示为L+Fe3C。

在共晶区域内，铁和碳以共晶的形式存在，即液态的共晶组织同时凝固为铁和Fe3C两种相。

3. 铁碳共饱和区：共饱和区是铁碳相图中的另一个重要组成部分，通常表示为(α+γ)+L。

在共饱和区域内，铁和碳以共饱和的形式存在，即α铁和γ铁混合存在。

二、铁碳相图的重要相区1. γ铁相区：γ铁相区主要包括γ固溶体和γ+Fe3C共晶组织。

γ固溶体具有面心立方结构，是高温下的铁相。

2. α铁相区：α铁相区主要包括α固溶体和α+Fe3C共晶组织。

α固溶体具有体心立方结构，是低温下的铁相。

3. Fe3C相区：Fe3C相区主要包括Fe3C碳化物相。

Fe3C也被称为水滑石相，具有正交晶格结构。

三、铁碳相图的相变规律1. 铁的熔化：铁的熔化温度随碳含量的增加而降低。

在铁碳相图中，随着碳含量的增加，共晶温度逐渐下降。

2. 碳的溶解性：在γ铁相区，碳的溶解度随温度的升高而增加。

在α铁相区，碳的溶解度随温度的降低而减小。

3. 相变温度：铁碳相图中的共晶温度为1147℃，共饱和温度为727℃。

这些相变温度是铁碳合金的重要参考数据，在工程设计和制造过程中具有重要意义。

实验三铁碳合金相图及平衡组织分析一、实验目的1.认识和熟悉铁碳合金平衡状态下的显微组织特征；2.了解含碳量对铁碳合金平衡组织的影响，建立Fe-Fe3C状态图与平衡组织的关系3.了解平衡组织的转变规律并能应用杠杆定律4.掌握金相显微镜用铁碳合金样品的制备二、实验原理通常将碳含量小于2.11%的铁碳合金称为钢，碳含量大于2.11%的Fe-C合金称为铁，根据铁碳二元相图（图1），它们在室温下组成相都是铁素体和渗碳体，但是它们在纤维组织上却有很大的差异。

按组织分区的Fe-Fe3C相图（一）铁碳合金中的几种基本相和组织（1）铁素体（F）。

它是碳在α-Fe中的固溶体，为体心立方晶格。

具有磁性及良好的塑性，硬度较低。

用3%-4%硝酸酒精溶液浸蚀后，在显微镜下呈现明亮的多边形晶粒。

亚共析钢中，铁素体呈现块状分布；当碳含量接近共析成分时，铁素体则呈现断续的网状分布于珠光体（共析体）周围。

（2）渗碳体（Fe3C，又称Cementite），它是铁与碳形成的一种化合物，其碳含量为6.69%。

用3%-4%的硝酸酒精溶液寝蚀后，呈现亮白色；若用热苦味酸钠溶液寝蚀，则渗碳体呈现黑色而铁素体仍为白色，由此可以区别铁素体与渗碳体。

此外，按铁碳合金成分和形成条件不同，渗碳体呈现不同的的形态：一次渗碳体，从液相中析出，呈现条状；二次渗碳体（次生相），从奥氏体中析出，呈现网络状，沿奥氏体晶界分布，经球化退火，渗碳体呈现颗粒状；三次渗碳体，从铁素体中析出，常呈现颗粒状；共晶渗碳体与奥氏体同时生长，称为莱氏体；共析渗碳体与铁素体同时生长，称为珠光体。

（3）珠光体（P），它是铁素体和渗碳体的机械混合物，是共析转变的产物。

由杠杆定律可以求得铁素体和渗碳体的含量比为8:1。

因此，铁素体后，渗碳体薄。

硝酸酒精寝蚀后可观察到两种不同的组织形态。

1）片状珠光体，它是由铁素体与渗碳体交替排列形成的层状组织，腈硝酸酒精溶液寝蚀后，在不同放大倍数下，可以观察到具有不同特征的层片状组织。

钢铁知识必备—铁碳相图铁碳相图铁碳合金相图是研究铁碳合金的工具，是研究碳钢和铸铁成分、温度、组织和性能之间关系的理论基础，对于轧钢来说也是制定各种轧制温度、加热制度、热处理的物理依据。

一、Fe-Fe3C相图的组元1．Fe组元纯铁从液态结晶为固态后, 继续冷却到1394℃及912℃时, 先后发生两次同素异构转变。

工业纯铁的机械性能特点：强度低、硬度低、塑性好。

2．CC在Fe-C合金中的存在形式有三种：①C溶入Fe的不同晶格中形成固溶体；②C与Fe形成金属化合物，渗碳体(Fe3C)；③C以游离态石墨存在于合金中。

渗碳体(cementite)在铁碳合金中是一种亚稳定相，熔点高，硬而脆，塑性、韧性几乎为零。

在长时间高温下可分解为铁和石墨：Fe3C→Fe + C石墨的性能特点为耐高温，可导电，有一定的润滑性，但其强度、硬度、塑性和韧性都极低。

二、Fe-Fe3C相图中的相1．液相L2．δ相高温铁素体（C固溶到δ -Fe中——δ相）C在δ-Fe中的间隙固溶体，晶体结构也为bcc，δ相出现的温度较高，组织形貌一般不观察，也有称高温铁素体。

3．α相铁素体F （C固溶到α-Fe中——α相）C在α-Fe中的间隙固溶体，晶体结构为bcc，仅由α相形成的组织称为铁素体，记为 F (Ferrite)或α。

强度、硬度低、塑性好（室温：C%=0.0008%, 727度：C%=0.0218%）4．γ相、A奥氏体（C固溶到γ-Fe中——γ相）强度低，易塑性变形。

C在γ-Fe中的间隙固溶体，晶体结构为fcc，仅由γ相形成的组织称为奥氏体，记为 A (Austenite)或γ。

5．Fe3C铁和碳生成的间隙化合物，其中碳的重量百分比为6.69%，晶体结构是复杂斜方晶系，仅由Fe3C相构成的组织称为渗碳体，依然记为Fe3C，也有写为Cm (Cementite)。

三、相图分析1．三条水平线和三个重要点（1）包晶转变线HJB：这是一包晶反应，发生在高温，并且在随后的冷却过程中组织还会发生变化。

铁碳相图及其应用一、铁碳相图的发展史：早在 1868 年，俄国学者切尔诺夫就注意到只有把钢加热到某一温度”T”以上再快冷,才能使钢淬硬,从而有了临界点的概念。

至1887～1892年奥斯蒙等利用热分析法和金相法发现铁的加热和冷却曲线上出现两个驻点，即临界点。

奥斯蒙认为这表明铁有同素异形体，即α铁、β铁和γ铁。

1895年，他又进一步证明，如铁中含有少量碳,则在690或710℃左右出现临界点,标志在此温度以上碳溶解在铁中,而在低于这一温度时,碳以渗碳体形式由固溶体中分解出来。

1904年又发现了δ铁。

1899年罗伯茨－奥斯汀制定了第一张铁碳相图；而洛兹本更首先在合金系统中应用吉布斯相律,于1990年制定出较完整的铁碳平衡图。

随着科学技术的发展，铁碳平衡图不断得到修改。

目前采用的铁碳平衡相图如图1所示：图1—铁碳平衡相图二、铁碳平衡图释义：纯铁有两种同素异构体,在912℃以下为体心立方的α－Fe；在912～1394℃为面心立方的γ-Fe;在1394～1538℃(熔点)又呈体心立方结构,即δ－Fe。

当碳溶于α－Fe时形成的固溶体称铁素体(F)、溶于γ-Fe时形成的固溶体称奥氏体(A)，碳含量超过铁的溶解度后，剩余的碳可能以稳定态石墨形式存在，也可能以亚稳态渗碳体(Fe3C)形式存在。

Fe3C有可能分解成铁和石墨稳定相。

但这过程在室温下是极其缓慢的；即使加热到700℃，Fe3C分解成稳定相也需几年(合金中含有硅等促进石墨化元素时,Fe3C稳定性减弱)，石墨虽然在铸铁(2～4％C)中大量存在,但在一般钢(0.03～1.5％C)中却较难形成这种稳定相。

Fe－Fe3C平衡图有重要的意义并得到广泛的应用。

图1中的实线绘出亚稳的 Fe-Fe3C 系；虚线和相应的一部分实线表示稳定的Fe-C（石墨）系；平衡图中绝大多数线是根据实验测得的数据绘制的；有些线，如Fe3C的液相线，石墨在奥氏体中溶解度等是由热力学计算得出的。

Fe-Fe3C平衡图由包晶、共晶、共析三个基本反应组成。

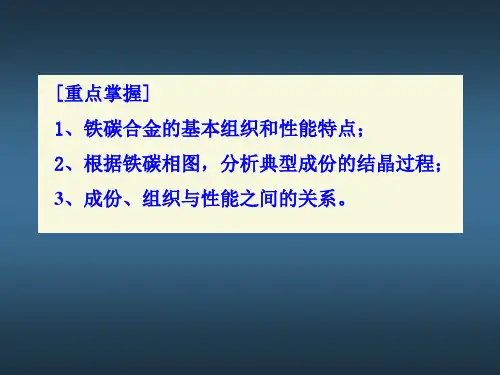

第五章铁碳合金相图及应用[重点掌握]1、铁碳合金的基本组织；铁素体、奥氏体、渗碳体、珠光体、菜氏体的结构和性能特点及显微组织形貌；2、根据相图，分析各种典型成份的铁碳合金的结晶过程；3、铁碳合金的成份、组织与性能之间的关系。

铁碳相图是研究钢和铸铁的基础，对于钢铁材料的应用以及热加工和热处理工艺的制订也具有重要的指导意义。

铁和碳可以形成一系列化合物，如Fe3C、Fe2C、FeC等, 有实用意义并被深入研究的只是Fe-Fe3C部分，通常称其为Fe-Fe3C相图,相图中的组元只有Fe和Fe3C。

第一节铁碳合金基本相一、铁素体1．δ相高温铁素体：C固溶到δ-Fe中，形成δ相。

2．α相铁素体（用F表示）：C固溶到α-Fe中，形成α相。

F强度、硬度低、塑性好（室温：C%=0.0008%,727度：C%=0.0218%）二、奥氏体γ相奥氏体（用A表示）：C固溶到γ-Fe中形成γ相）强度低，易塑性变形三、渗碳体Fe3C相（用Cem表示），是Fe与C的一种具有复杂结构的间隙化合物,渗碳体的熔点高，机械性能特点是硬而脆，塑性、韧性几乎为零。

渗碳体根据生成条件不同有条状、网状、片状、粒状等形态, 对铁碳合金的机械性能有很大影响。

第二节Fe-Fe3C相图分析一、相图中的点、线、面1．三条水平线和三个重要点（1）包晶转变线HJB，J为包晶点。

1495摄氏度，C%=0.09-0.53% L+δ→A（2）共晶转变线ECF, C点为共晶点。

冷却到1148℃时, C点成分的L发生共晶反应：L →A（2.11%C）+Fe3C（6.69%C，共晶渗碳体）共晶反应在恒温下进行, 反应过程中L、A、Fe3C三相共存。

共晶反应的产物是奥氏体与渗碳体的共晶混和物, 称莱氏体, 以符号Le表示。

（3）共析转变线PSK，S点为共析点。

合金（在平衡结晶过程中冷）却到727℃时, S点成分的A发生共析反应：A →F（0.0218%C）+Fe3C（6.69%C、共析渗碳体）—P（珠光体）共析反应在恒温下进行, 反应过程中, A、F、Fe3C三相共存。

铁碳相图的分析及应用铁碳相图是描述铁和碳混合体系中不同组织和组分相变关系的图表。

在该图中，横轴表示碳含量，纵轴表示温度。

铁碳相图可以分为三个区域：铁铁素体区、铁奥氏体区和铁珠光体区。

铁铁素体区是指碳含量低于2.11%的区域。

在这一区域内，铁的晶体结构主要是针状的铁素体。

随着碳含量的增加，铁的晶体结构会逐渐变为面心立方结构的奥氏体。

铁奥氏体区是指碳含量在2.11%至6.7%之间的区域。

在这一区域内，铁的晶体结构主要是面心立方结构的奥氏体。

随着碳含量的增加，奥氏体中的碳溶解度也会增加。

铁珠光体区是指碳含量大于6.7%的区域。

在这一区域内，铁的晶体结构主要是珠光体。

随着碳含量的增加，铁的硬度和脆性都会增加。

铁碳相图在冶金学和材料科学中有广泛的应用，主要包括以下几个方面：1. 理解和预测材料的相变行为：铁铁素体区、铁奥氏体区和铁珠光体区的存在和相变关系，可以帮助科学家和工程师理解和预测材料在不同温度和碳含量下的相变行为。

比如，通过铁碳相图可以确定钢材的相变温度和相变组织，从而指导钢材的热处理工艺。

2. 材料强度和韧性的控制：铁碳相图可以指导材料的合金化和热处理工艺，从而控制材料的强度和韧性。

以钢材为例，通过在铁铁素体区添加合适的合金元素，可以提高钢材的强度和硬度；通过在铁奥氏体区进行适当的热处理，可以提高钢材的韧性和塑性。

3. 材料组织和性能的调控：铁碳相图可以帮助科学家和工程师预测不同温度和碳含量下材料的组织和性能，并通过调控温度、合金元素和热处理工艺等手段来实现所需的材料性能。

比如，在航空航天领域，通过对铁碳相图的研究和应用，可以开发出高温和高强度的铁基合金材料，以满足航空发动机等高温工作环境的需求。

4. 材料失效分析和改进：铁碳相图可以帮助科学家和工程师分析材料失效的原因，并提出改进措施。

比如，通过分析钢材中的碳含量和组织变化，可以了解钢材的强度和韧性是否满足设计要求，并根据需要进行相应的材料改进。
