一种基于DSP的锂离子电池管理系统的设计与应用

锂离子电池管理系统设计与实现锂离子电池是一种高性能、高效率的电池类型，在现代电子设备和交通工具的应用中得到了广泛使用。

为了更好地管理和控制锂离子电池的充放电过程，提高其使用寿命和安全性能，锂离子电池管理系统（Battery Management System, BMS）的设计与实现变得至关重要。

本文将介绍锂离子电池管理系统的设计原理和实施步骤。

一、锂离子电池管理系统的设计原理锂离子电池管理系统的设计原理主要涉及以下几个方面：电池状态监测、电池均衡控制、温度管理、电池保护和故障诊断。

1. 电池状态监测电池状态监测是指对电池电压、电流、容量等参数进行实时监测和记录。

通过采集电池的电池电压和电流等数据，可以实时了解电池的工作状态，并根据需要作出相应的充放电控制。

2. 电池均衡控制由于锂离子电池组中的每个电池单体在使用过程中容量衰减的不一致性，容易导致电池组的性能下降，甚至引发安全隐患。

因此，电池均衡控制是锂离子电池管理系统中非常重要的一部分。

通过对电池组中电池单体进行均衡充放电控制，可以减少电池单体之间的容量差异，提高整个电池组的使用寿命和性能稳定性。

3. 温度管理锂离子电池的工作性能与温度密切相关，过高或过低的温度会影响电池的寿命和性能。

因此，在锂离子电池管理系统中，需要实时监测电池组的温度，并根据需要进行温度的控制和保护。

4. 电池保护电池保护是指对电池组进行保护，避免电池因过充、过放、过流、短路等原因造成损坏或安全事故。

电池保护主要包括电池过充保护、电池过放保护、电池过流保护等。

5. 故障诊断故障诊断是锂离子电池管理系统的重要功能之一。

通过对电池组的工作参数进行实时监测和分析，可以及时发现故障原因并作出相应处理，提高电池组的可靠性和安全性。

二、锂离子电池管理系统的实现步骤锂离子电池管理系统的实施包括硬件设计和软件编程两个方面。

1. 硬件设计硬件设计主要包括电路板的设计和电路元件的选择。

在电路板的设计中，需要考虑电池状态监测、电池均衡控制、温度管理和电池保护等功能的实现，以及各个功能模块之间的连接。

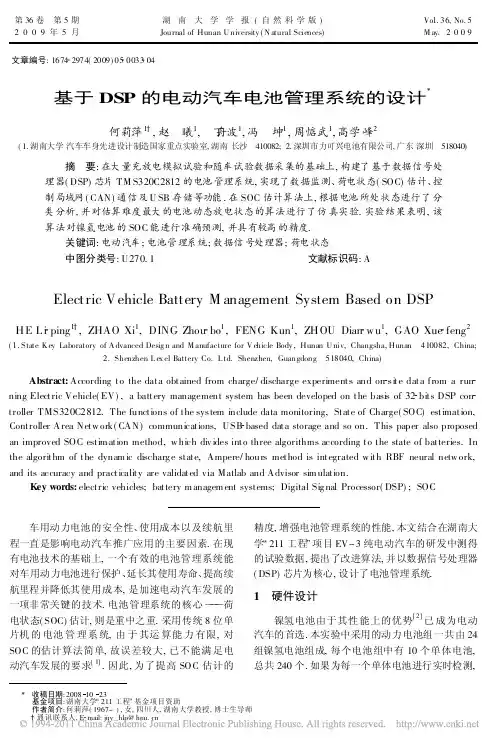

文章编号:1674 2974(2009)05 0033 04基于DSP 的电动汽车电池管理系统的设计何莉萍1 ,赵 曦1,丁舟波1,冯 坤1,周惦武1,高学峰2(1.湖南大学汽车车身先进设计制造国家重点实验室,湖南长沙 410082; 2.深圳市力可兴电池有限公司,广东深圳 518040)摘 要:在大量充放电模拟试验和随车试验数据采集的基础上,构建了基于数据信号处理器(DSP)芯片TM S320C2812的电池管理系统,实现了数据监测、荷电状态(SOC)估计、控制局域网(CAN)通信及U SB 存储等功能.在SOC 估计算法上,根据电池所处状态进行了分类分析,并对估算难度最大的电池动态放电状态的算法进行了仿真实验.实验结果表明,该算法对镍氢电池的SOC 能进行准确预测,并具有较高的精度.关键词:电动汽车;电池管理系统;数据信号处理器;荷电状态中图分类号:U270.1 文献标识码:AElectric Vehicle Battery M anagement System Based on DSPHE Li ping 1 ,ZHAO Xi 1,DING Zhou bo 1,FENG Kun 1,ZHOU Dian w u 1,GAO Xue feng 2(1.State K ey Laboratory of A dvanced Desig n and M anufacture for V ehicle Body ,Hunan U niv,Changsha,Hunan 410082,China;2.Shenzhen L ex el Battery Co.L td.Shenzhen,Guangdong 518040,China)Abstract:According to the data obtained from charge/discharge experiments and on site data from a run ning Electric Vehicle(EV),a battery management system has been developed on the basis of 32 bits DSP con troller TMS320C2812.The functions of the system include data monitoring,State of Charge(SOC)estimation,Controller Area Netw ork(CAN)communications,USB based data storage and so on.This paper also proposed an improved SOC estim ation method,w hich div ides into three algorithms according to the state of batteries.In the algorithm of the dynam ic discharg e state,Ampere/hours method is integrated w ith RBF neural netw ork,and its accuracy and practicality are validated via Matlab and Advisor sim ulation.Key words:electric vehicles;battery m anagem ent systems;Digital Sig nal Processor(DSP);SOC车用动力电池的安全性、使用成本以及续航里程一直是影响电动汽车推广应用的主要因素.在现有电池技术的基础上,一个有效的电池管理系统能对车用动力电池进行保护、延长其使用寿命、提高续航里程并降低其使用成本,是加速电动汽车发展的一项非常关键的技术.电池管理系统的核心 荷电状态(SOC)估计,则是重中之重.采用传统8位单片机的电池管理系统,由于其运算能力有限,对SOC 的估计算法简单,故误差较大,已不能满足电动汽车发展的要求[1].因此,为了提高SOC 估计的精度,增强电池管理系统的性能,本文结合在湖南大学 211工程 项目EV-3纯电动汽车的研发中测得的试验数据,提出了改进算法,并以数据信号处理器(DSP)芯片为核心,设计了电池管理系统.1 硬件设计镍氢电池由于其性能上的优势[2]已成为电动汽车的首选.本实验中采用的动力电池组一共由24组镍氢电池组成,每个电池组中有10个单体电池,总共240个.如果为每一个单体电池进行实时检测,收稿日期:20081023基金项目:湖南大学 211工程 基金项目资助作者简介:何莉萍(1967-),女,四川人,湖南大学教授,博士生导师 通讯联系人,E mail:jqy hlp@第36卷 第5期2009年5月湖南大学学报(自然科学版)Journal of Hunan U niversity (N atural Sciences)Vol.36,No.5M ay 2009会导致测量点过多,监控电路过于复杂.因此,本文只选择每一组电池作为检测对象,采用分布式结构[3],利用CAN 总线进行通讯[4].整个电池管理系统的设计采用模块化设计思想,按功能分为主控ECU 和信号采集模块两大部分,如图1所示.图1 电池管理系统总体结构框图Fig.1 BM S ov erv iew1 1 信号采集模块的设计信号采集主要由底层ECU 实现,各底层ECU 的微控制器均采用PHILIPS 公司的具有片内集成CAN 控制器的P87C591单片机.单组电池电压测量电路由信号衰减电路与抗共模电压电路组成.对单组电池的温度检测选用DALLAS 公司的DS18B20温度传感器.对于总电压和总电流的测量,则分别采用H YH -SB-10型霍尔电压传感器与HYH-SB-3-50型霍尔电流传感器,通过DC/DC 变换,将信号直接传入主控ECU 的A/D 转换通道,转换误差分别为0.8%和0.5%(主要为传感器误差).1 2 主控ECU 设计主控ECU 采集回路中的总电压和总电流,结合来自各底层ECU 的信息,进行SOC 估算,并显示相关信息,当某个电池组发生问题时,给出警报,同时还为分析电池组数据提供必要的接口,以及和汽车内其他部件进行通信.TM S320C2812是一款面向工业控制设计的32位定点DSP 芯片,它不但运算速度快(主频为150MH z),处理功能强大(具有数字信号处理能力、事件管理能力和嵌入式控制功能),并且还具有丰富的片内资源,即拥有12路PWM,6通道QEP,16通道12位ADC,2通道SCI 异步串口,1通道McBSP 同步串口,1通道SPI 同步串口以及1通道eCAN 总线.因此,采用TMS320C2812型DSP 芯片作为主控制器,可以充分利用其片上资源丰富、采集和处理数据速度快的优点,从而可以实现复杂的算法及准确的估算SOC,有效解决基于传统单片机的电池管理系统资源有限,算法简单的问题.主控ECU 包括了电源模块,内、外CAN 网模块,USB 模块和时钟电路模块等,如图2所示.图2 主控ECU 原理简图Fig.2 Schematic diagram of ECU (M aster)1 3 硬件抗干扰设计电动汽车上存有强电磁干扰,因此必须进行抗干扰设计.首先,对单组电池电压检测电路采用光隔继电器,消除共模干扰;其次,PCB 接入电源与汽车电源地线分离,消除地线窜扰[5];接着,PCB 制板时合理布局布线,减低电磁干扰;最后,对各电路板均外加金属屏蔽罩.2 软件设计本电池管理系统的软件按功能可以分为3个部分:底层ECU 的数据采集与控制、主控ECU 的管理(包括USB 存储等)、整个系统的CAN 通信.主控和底层ECU 软件流程图分别如图3和图4所示.2 1 CAN 通信与USB 存储CAN 通信是整个系统的基础,也是各节点连接的纽带.本系统中,包含了内部CAN 网络和外部CAN 网络,均采用CAN2.0B 规范.内部CAN 网络主要是底层ECU 模块节点向主控ECU 发送电池组端电压(2字节)、电池组温度(2字节)和电池状态信息(1字节).主控ECU 则通过外部CAN 网络向整车总成控制系统发送电池信息与错误处理请求.本系统中使用了USB 作为数据存储接口,一方面能对车辆运行时动力电池电压、电流、温度和SOC 等关键信息进行实时采集和存储;另一方面,通过将实时数据存入U 盘,可以对关键数据在PC 机上进行离线分析,有助于改进对SOC 的估算方法,提高电池管理系统的整体性能[6].结合系统的处理速度、数据传输量及成本等因素考虑,本系统设计采用了U SB1.1协议.DSP 通过中断方式来检测34湖南大学学报(自然科学版)2009年U SB 设备的插拔,具体流程如图5所示.图3 主控ECU 程序流程图Fig.3 Progr am flow chart of ECU (Master)图4 底层ECU 程序流程图Fig.4 Prog ram flow chart of ECU (Slave)2 2 软件抗干扰措施为了进一步增强系统的安全性和可靠性,除了采用硬件的抗干扰措施外,本系统中还对软件进行了抗干扰设计,包括:1)在程序开始运行初期,对所有输入输出端口进行初始化,避免其处于不确定或错误状态.2)在程序中没有使用的中断向量,将其全部指向故障处理中断服务程序,从而能在程序 跑飞 时保证系统的安全性,并尽快返回到初始等待状态.图5 U SB 中断处理流程图F ig.5 Interrupt service r outine for USB3)对于各种数字输入信号,采用软件消抖措施,进一步抑制尖峰、毛刺的干扰.4)指令冗余.当DSP 指令受干扰出现错误时,程序可能出现 乱飞 状态,从而产生错误,因此,在关键地方插入单字节指令,或将有效单字节指令重写,能有效避免此类错误的产生.5)采用看门狗,避免程序陷入 死循环 .2 3 SOC 算法及试验验证本研究采用小电流充电器TCH-10、大电流充放电设备ZDBT60-300和ZDBT 400-300对80Ah 镍氢总电池组和单体电池进行了大量充放电实验,深入研究了镍氢电池的工作原理和充放电特性.针对镍氢电池的特点以及SOC 估算存在的一些问题,将SOC 估算按其所处的状态分为了三个部分,分别采用不同的算法.1)充电状态时,充电电流比较稳定,采用安时积分法可获得较高的精度,但同时还应考虑环境温度、电池当前容量和电池老化等因素的影响,其充电容量计算式为:C = t 0w1i(t)d t.(1)式中,w 1为充电权重系数,根据经验获取,通常为0.8~1.2)电池静置状态下,其端电压会逐渐趋于稳定.静置时间越长,其端电压与SOC 的线性对应关系越明确,因此,SOC 的计算式为:35第5期何莉萍等:基于DSP 的电动汽车电池管理系统的设计SOC=SOC 0 (1- )+SOC ocv (2)式中,SOC 0为静置初始时的SOC 值,SOC ocv 为经过修正后的端电压所对应的SOC 值, 是权重因子,取值范围0~1,随静置时间的延长而增大.3)估算难度最大的电池放电状态,则采用径向基(RBF)神经网络进行分析,其网络输入量为电压、电流、温度、安时积分量和电压梯度.为了验证算法的有效性(主要是电池放电状态下),本网络采用了Advisor 提供的数据文件作为网络的训练数据,选用EV1型纯电动车及80Ah 镍氢电池.对训练好的网络,选用Advisor 中提供的循环工况US06 H WY 进行测试,通过M atlab 仿真得到的网络预测值和目标输出值的比较如图6所示,相对误差如图7所示.时间/s图6 SOC 预测值与目标值比较F ig.6 Compar ison between pr edicted anddesired values ofSOC时间/s图7 SOC 估计的相对误差F ig.7 Relative errors of SOC estimat ion由图可见,预测值与目标值十分接近,误差保持在1%以内,满足SOC 估算精度要求.3 结 论电池管理系统是电动汽车最关键的技术之一,本文基于DSP 芯片开发了带有USB 接口的电池管理系统,实现了数据采集、SOC 估计、数据显示、CAN 通信、USB 存储和安全报警等功能.在CCS 软件上,对本系统的硬件和软件进行了调试,并对SOC 估计算法在Matlab 上进行了仿真,与其他SOC 算法相比[7-9],本网络具有较高的预测精度和较强的实用性,可望应用于电动汽车领域中的电池管理系统.参考文献[1] 杨朔,何莉萍,钟志华.电动汽车蓄电池荷电状态的卡尔曼滤波估计[J].贵州工业大学学报:自然科学版,2004,26(3):99-102.YANG S huo,HE Li ping,ZHONG Zhi hua.A real time the state of charge of storage battery estimati on based on the kalman filtering theory for electri c vehicle[J].Journal of Guizhou U niver si ty of T echnology:Natural Science Edition,2004,26(3):99-102.(In Chinese)[2] 荣强.电动车用动力型镍氢电池性能研究[D].天津:天津大学,2003.RONG Qi ang.Study on the performance of M H Ni batteries for electric vehicles[D].Tianjin:Tian j in University,2003.(In Ch i nese)[3] DARREN Lim,ADNAN Anbuky.A distributed industrial battery management network [J ].IEEE Transactions on Industrial Electronics,2004,51(6):1181-1193.[4] 连子峰,郑杭波,齐国光.基于CAN 总线的分布式电池管理系统[J].电源技术应用,2003,6(1):41-44.LIAN Zi feng,ZH ENG Han bo,QI Guo guang.Di stributed bat tery management system based on CAN bus [J ].Pow er Supply Technologies and Applications,2003,6(1):41-44.(In Ch i nese)[5] 南金瑞,孙逢春,王建群.纯电动汽车电池管理系统的设计及应用[J].清华大学学报:自然科学版,2007,47(S2):1831-1834.NAN Jin rui,SUN Feng chun,WANG Jian qun.Electric vehicle battery management system[J].J T si nghua Univ (Sci &Tech),2007,47(S 2):1831-1834.(In Chinese)[6] 廖晓军,何莉萍,钟志华,等.基于USB 接口的混合电动汽车数据存储系统[J].机械与电子,2006,(11):65-67.LIAO Xiao jun,HE Li ping,ZH ONG Zhi hua,et al.Design of USB interface based data storage system in hybrid electric vehicles [J].M achi n ery &Electronics,2006,(11):65-67.(In Chinese)[7] 白中浩,曹立波,杨健.纯电动汽车用动力电池性能评价方法研究[J].湖南大学学报:自然科学版,2006,33(5):53-56.BAI Zhong hao,CAO Li bo,YANG Jian.Study on methods for assessing performance of pow er batteries used in pure electric ve hicle[J].Journal of Hunan U niversity:Natural S ciences,2006,33(5):53-56.(In Chinese)[8] 林成涛,王军平,陈全世.电动汽车SOC 估计方法原理与应用[J].电池,2004,34(5):376-378.LIN Cheng tao,W ANG Jun ping,CH EN Quan shi.M ethods for state of charge esti m ati on of EV batteries an d their application [J].Battery Bimonthl y,2004,34(5):376-378.(In Ch i nese)[9] 黄文华,韩晓东,陈全世,等.电动汽车SOC 估计算法与电池管理系统的研究[J].汽车工程,2007,29(3):198-202.HUANG W en hua,HAN Xiao dong,CH EN Quan shi,et al.A study on S OC estimation algorithm and battery management sys tem for electric vehicle [J ].Automotive Engineering,2007,29(3):198-202.(In Chinese)36湖南大学学报(自然科学版)2009年。

智能锂电池管理系统的设计与实现随着科技的不断发展，锂电池作为一种绿色环保的能源储备方式越来越受到人们的青睐。

然而，锂电池的管理和维护一直是一个比较复杂的问题。

为了解决这个问题，智能锂电池管理系统应运而生。

本文旨在介绍智能锂电池管理系统的设计与实现，借助人工智能技术，实现对锂电池的智能管理和优化。

一、智能锂电池管理系统的背景随着新能源车辆的普及，锂电池的应用也越来越广泛。

然而，锂电池的管理和维护一直是一个比较复杂的问题。

针对这个问题，传统的方案是使用保护板进行管理，但是保护板的精度和可靠性并不高。

为了解决这个问题，智能锂电池管理系统应运而生。

它借助人工智能技术，可以实时地监测、分析和优化锂电池的状态，提高锂电池的效率和寿命。

二、智能锂电池管理系统的原理智能锂电池管理系统的核心是人工智能技术。

系统利用传感器对锂电池的电量、温度、压力等参数进行采集和监测，然后借助人工智能算法对这些数据进行分析和处理，最终输出优化后的控制指令，来实现对锂电池的智能管理。

具体来说，智能锂电池管理系统包含以下几个方面的技术：1. 数据采集技术智能锂电池管理系统需要对锂电池的电量、温度、压力、电流等参数进行采集。

目前，常用的传感器有电流传感器、温度传感器、压力传感器、电压传感器等。

2. 数据处理技术获取到锂电池的数据之后，需要进行处理和分析，以便更好地了解锂电池的状态和性能。

数据处理技术包括数据清洗、数据分析、数据建模等。

3. 人工智能算法人工智能算法是智能锂电池管理系统的核心。

根据锂电池的状态和性能，选择适当的算法进行分析和处理，比如神经网络、深度学习等。

4. 控制指令输出技术智能锂电池管理系统最终需要输出控制指令，来实现对锂电池的智能管理。

控制指令可以通过无线电信号或者有线方式传输到锂电池中，从而对其进行控制。

三、智能锂电池管理系统的优势智能锂电池管理系统相对于传统的锂电池管理方案具有以下优势：1. 提高锂电池的效率和寿命智能锂电池管理系统能够实时地监测、分析和优化锂电池的状态，有效地提高了锂电池的效率和寿命。

锂离子电池电池包管理系统的设计与应用研究在现代社会中，电动车的兴起和智能家居的发展都离不开锂离子电池的应用。

锂离子电池作为目前最常用的电池类型之一，其性能和安全性的提升对于各种应用领域至关重要。

为了保证锂离子电池的稳定性和便捷性，电池包管理系统的设计与应用研究成为了时下热门的话题。

电池包管理系统是指对锂离子电池包进行有效监测、控制和保护的系统。

其主要功能包括监控电池的状态、均衡充放电、温度管理、短路保护等。

设计一个高效可靠的电池包管理系统对于保证电池的安全性和使用寿命至关重要。

首先，电池包管理系统的设计需要考虑到电池的安全性。

锂离子电池的充电与放电过程中会产生很大的热量，当内部温度超过一定阈值时，电池的稳定性将大大下降，甚至出现爆炸的危险。

因此，电池包管理系统需要具备温度管理功能，能够实时监测电池的温度变化，并采取相应措施，如降低充电速度、停止充电等，以保持电池的正常工作温度。

其次，在电池包管理系统的设计中，均衡充放电功能也是非常重要的。

由于电池的性能不均衡以及使用时间的不同，电池组中的每个电池单体之间的电压差异会逐渐增大，导致电池容量的减少和寿命的缩短。

为了解决这个问题，电池包管理系统需要具备均衡充放电的功能，通过控制电流的调节，将电池组中每个电池单体的电压维持在一个合理范围内，从而提高电池组的整体性能和寿命。

此外，电池包管理系统还需要具备对电池状态进行监控的功能。

准确地了解电池的状态对于预测电池寿命、避免电池故障以及及时进行维护和更换都非常重要。

电池状态的监控可以通过测量电压、电流、电池容量等参数进行。

同时，通过对电池状态进行实时监控分析，可以提前预警电池出现问题的可能性，从而及时采取措施，避免进一步损坏。

最后，在电池包管理系统的设计与应用研究中，短路保护功能也是不可或缺的。

短路是电池使用中最为常见也最危险的故障之一，它可能导致电池组电压剧烈下降，电池瞬时放电甚至起火。

因此，电池包管理系统需要在检测到短路故障时能够迅速切断电池组与外部电路之间的连接，以避免短路问题引发的火灾等安全事故。
