当前位置：文档之家 › 含柔性侧基聚亚胺酮的合成与性能研究

含柔性侧基聚亚胺酮的合成与性能研究

  • 格式：pdf
  • 大小：178.30 KB
  • 文档页数：3

１ ２ Ｐ Ｋ－ 的合 成 。 Ｉ Ｔ
氮气保护。在三 口烧瓶 中依次加入钯催化剂 Ｐ ２ ｄａ ３ ．８ｍ ｏ， 体 ＢＮ Ｐ０ ２ ｍ ｌ ｄ（ ｂ ） ０ ０ ｍ ｌ配 ＩＡ ． ４ｍ ｏ， Ｄ Ａ ｍ ， １０℃（ Ｍ ｃ Ｌ于 ０ ５ 油浴） 搅拌 ２ ｉ， ０ｍｎ待其完
含 柔性 侧基 聚 亚胺 酮的 合成 与性 能研 究
苗鲁 滨 ， 常冠军 ， 徐 真 ，罗 炫 张 ， 林。 林润雄 ，
６ １０ ２ ９０； （ ．中国工程物理研 究院 激光聚变中心 ， １ 四川 绵阳
２ 青 岛科技大学 高性能聚合物及成型技术教育部工程技术研究 中心 ， ． 山东 青岛 ２６４ ） ６０２
（ ．Ｃ ｉａＡ ａ ｅ ｎｉｅｒ ｇＰ ｙｉｓ Ｒ ｓａｃ ｅｔ ａｅ ｕｉｎ ｉ ｙｎ ２ ９０ ｈ ａ １ ｈｎ ｃｄｍｙｏ Ｅ ｇ ｅｉ ｈｓ ， ｅｅｒ Ｃ ｎｅ ｏ Ｌｓｒ ｓ ，Ｍ ａ ａｇ６ １０ ，Ｃ ｉ ； ｆ ｎ ｎ ｃ ｈ ｒ ｆ Ｆ ｏ ｎ ｎ
２ ｎｖｒｔ ｏ ｉｎｅａｄＴｃｎ ｌ ｙ ｒ ｇ ｅｒ ｇＲ ｓａｃ ｅｔｒ ｆ ｉ Ｐ ｒ ｒ ａ ｃ ｏ ｍ ｒ ｄ ．Ｕ ｉ ｓ ｙ ｆ ｃｅｃ ｎ ｅｈ ｏ ｇ ， ：ｉ ｅ ｎ ｅｅｒｈＣ ｎｅ 曲 ｅ ｏｍ ｎｅＰ ｌ ｅ ｅ ｉ Ｓ ｏ ｎｎ ｉ ｏＨ ｆ ｙ ａ ｎ Ｍｏ ｉｇＴ ｃ ｏ ｇ ， ｍｓｙｏ ｄ ｃｔ ｎ ｉｇａ ６ ０２ Ｃ ｎ ） ｌ ｎ ｅｈ ｌｙ Ｍｉ ｔ ｆ ｕａ ｏ ，Ｑｎｄｏ ６ ４ ， ｈ ａ ｄ ｎ ｏ ｒ Ｅ ｉ ２ ｉ
Ｐ ｌ（ｍｉｏｋ ｔｎ ） ｔ ｌ ｉｌ ｉｅＣ ａｎ ｏｙ ｉ ｎ ｅｏ ｅ ｈＦｅ ｂｅＳｄ ｈ ｉ ｘ
ＭＩ Ｏ Ｌ ．ｉ ， Ｃ Ａ Ｇ Ｇ ａ － ｎ ， ＸＵ Ｚ ｅ ， Ａ ｕｂｎ Ｈ Ｎ ｕ ｎｊ ｕ ｈｎ
ＬＵＯ ａ Ｘｕ ｎ ， Ｚ ＨＡＮＧ ｉ ， Ｌ Ｎ ｎ． ｉｎ ２ Ｌｎ Ｉ Ｒｕ ｘ ｏ ｇ
２ 结 果与讨 论 ２ １ ＰＫ— ． Ｉ Ｔ的分 子 量及其 分布
溶剂，Ｍ 为 内标 ） Ｐ ｙ ｓ ＴＳ ； Ｅ Ｐｌ １型 Ｄ Ｃ仪 （ ２ 流 ｉ Ｓ Ｎ，
速 为 ２ ０ｍＬ・ｒｎ 升 温 速 度 １ Ｃ ・ ｎ ） ａ ～， ｉ Ｏ ｏ ｍｉ ； Ｐ ＰｏｅＦ — ＥＳ ｎ ＴＩ 红外光 谱 仪 （ Ｂ 压 片 ） 岛津 Ｒ型 Ｋｒ ； Ｄ ２０型 热 分 析 仪 （ ： 升 温 速 度 ｌ ℃ ・ Ｔ４ Ｎ， Ｏ
１ ３． ｏ ６ ｃｒ ｎ
通信联系人：张林 ， 研究员 ，Ｅ ｍ ｉ： Ｍｍｙ ｉａｅｍ； － ａｌ ｚ ＠ａ ．ｏ 林润雄 ， ｎ 教授 ，Ｅｍａ ：ｑｌ ＠（Ｓ．ｄ ．ｎ — ｉ ｄｒ １ ｔｅｕ ｃ ｌ ｘ Ｕ
第１ 期
Ｏ ｃ
苗鲁滨等 ： 含柔性侧基 聚亚胺酮 的合成与性能研究
全相 溶 后 加 入 ２４ ｍ ｌ －ｕ Ｎ １２ ｍ ｏ， ｍｏ，ｔ Ｏ ａ１． ｍ ｌ Ｂ Ｄ ｃ５ｍ 反 应 约 １ｈ 溶 液 无 沉 淀 ） 加入 １４ ＭＡ Ｌ， （ ； ｍ ｌ Ｄ Ａ ０ｍＬ 于 １５ｏ反 应 ３ 。缓慢 冷 ｍｏ， Ｍ ｃ１ ， ６ Ｃ ０ｈ
（ ， Ｈ， Ｈ） ４ １ （， Ｈ， － ， ．２ ｔ ２ ｄ ２ Ｃ ， ．０ ｔ ２ ｄＨ） ３ １ （， Ｈ，
ｃＨ） ２ ４ （ ， Ｈ，ａＨ） １ １ １ ３ （ １ Ｈ， — ， ．２ ｔ ２ － ， ．７— ．５ ｍ， ８ ｂＨ） ０ ９ （ ， Ｈ，Ｃ ３ ；Ｉ ： ９ （ ・ ， ．６ ｔ ３ Ｈ ） Ｒ ３３ ４ Ｎ—Ｈ） ， ２９ ３ ３ ，１３ ０（ —Ｎ） ｃ ２ ，１６ ０ １ Ｃ ｍ～；Ｇ Ｃ：Ｍ Ｐ ｎ
摘要 ：以 １４双－４－ ，－ （ 溴苯酰基 ） 苯和含柔性侧基的芳香环二胺基 化合 物 ６ ［ ・２一（ 一 ２十一烷基一－ １咪唑基 ） 乙烷 ］ － １３ ５三嗪－，一 ，，－ ２４二胺 为单体 ， 通过钯催化的胺基化反应缩聚合成 了新 型含柔 性侧基 的聚亚胺酮 （ Ｉ － ） 其结 ＰＫ Ｔ ，
ｗ ｒ ｈ ｒ ｃｅ ｚ ｄ ｂ Ｈ ｅ ｅ ｃ ａａ ｔ ｒ ｅ ｙ ｉ ＮＭＲ ｎ Ｒ． ｅ ｍａｎ ｐ ｏ ｅ ｔ ｓ ｏ Ｉ Ｔ ｗｅ ｅ ｉ ｖ ｓ ｇ ｔｄ ｂ Ｃ ａ ｄ ａ ｄ Ｉ ｎｌ ｉ ｒ ｐ ｒ ｅ ｆＰ Ｋ— ｒ ｎ ｅ ｔ ａｅ ｙ ＤＳ ｎ ｉ ｉ Ｔ Ｇ．， ｌ ｍｏｅ ｕ ａ ｅｇ ｔａ ｄ ｍｏｅ ｕ ａ ｉｈ ｉｔ ｂ ｔ ｎ ｏ Ｉ Ｔ ｗｅ ｅ ｔｓｅ ｙ Ｇ Ｃ．Ｔ ｅ ｒ — Ｉｅ ＇ ｌ ｃ ｌｒ ｗ ｉｈ ｎ ｌ ｃ ｌ ｗｅ ｔｄ ｓ ｉｕ ｏ ｆＰ Ｋ・ ｒ ｅ ｔｄ ｂ Ｐ ｝ ｒ ｇ ｒ ｉ ｈ ｅ
ｉ ；ｓｌｂｌ ｔ ｙ ｏｕ ｉｔ ｉ ｙ
在特殊用途上高性能聚合物被认为是极具价 值的一类聚合物， 由于其显著的物理特性， 可被运
着人们对新材料需求的不断增加， 高温聚合物 的 优良性质不只包括 耐温等级高、 模量高等 ， 良 优
用于汽车、 飞机、 航天等工业及 医药行业
。随
的溶解性 ， 的加工性等也开始成为重要 的性 良好
Ａ ｓｒｃ： ｏｅ ｐｌ（ｍｎ ｅ ｎ） ｉ ｅｉｌ ｓ ｅｃａ （ Ｉ —）ｗ ｓｓｎｈｓ ｅ ｙｔｅｃｎ ｂｔａｔ Ｎ ｖｌ ｏ ｉｉｏｋｔ ｅ Ｓ ｔ ｆ ｘ ｅ ｉ ｈｉ ＰＫＴ ａ ｙｔｅｉ ｄｂ ｏ— ｙ ｏ ｗ ｈｌ ｂ ｄ ｎ ｚ ｈ
ｄｎａｏ ｏ ｍ ｒａｏ ，－ ｓ（ ＇ ｒ ｏｅｚ １一ｅｚｎ ｎ ，－ｉ ｉ －＇２（ － ｄｃ — ｅｓ ｎｐｌ ｅｚｔｎｏ ｌ４ｂ 一４－ ｏ ｂｎｏ ）ｂｎｅｅａｄ２ ４ｄ ｍｎ ６［ －２ｕ ｅｙ ｉ ｔ ｙ ｉ ｉ ｆ ｉ ｂｍ ｙ ａ ｏ ｎ ｌ ｌ ｍｄｚｌ ）ｔ １一，，－ｉ ｉ ｉ Ｐ ｌｄ ｍｃｔｙｅ ｒ ｍｎｔｎｒ ｃｔｎ Ｉｅｓｕｔ ｅ — ｉ ｏ １ｅ ｙ］１３ ５ｔａ ｎ ｖ ａａｉ — ａ ｚ ａ ｌ ｉ ｉ ａａｏ ．， ｒ ｕ ｓ ｉ ａ ｙ ｈ ｒｚ ｅ ａ ｌ ｕ ａ ｌ ｄ ｙ ａ ａｏ ｅ ｉ １ ｔｃ ｒ ｌ
却至室温 ， 过滤 ， 滤液倒人冷水中， 过滤， 滤饼用水 和 甲醇 冲洗 ， １０ｃ 真空 干 燥得 棕 色粉末 ＰＫ 于 ０ ＝ 《 Ｉ—
Ｔ 产率 ９ ％ ；‘ ＭＲ ：８ ０ ， ２ ＨＮ ． ２—８ ２ ｓ Ｈ， ．５（ ，２
Ｎ ， 。 ０— ． Ｏ ｓ ２ Ｈ） ６ ７ ７ ９ （ ，１ Ｈ，Ａ Ｈ） ． ８— ，３ ｒ ，６ ６ ６ ８
２ １ 年第 １ ０１ ９卷 第 １ ， ６—６ 期 ６ ８
合 成 化 学
Ｃｈｎ ｓ ｏ ｒ ａ ｏ ｙ ｔｅ ｉ Ｃ ｅ ｓ ｙ ｉ ｅ ｅ Ｊ ｕ ｎ ｌ ｆＳ ｎ ｈ ｔ ｈ ｍｉｔ ｃ ｒ
Ｖｏ． ９． ０ １ １ １ ２ １ Ｎｏ １， ６—６ ． ６ ８
・
快递论文 ・
构经 ＭＲ和 Ｉ ＨＮ Ｒ表征。对 ＰＫ Ｔ的 Ｄ Ｃ， Ｇ和 Ｇ Ｃ分析结果表 明， Ｉ－ Ｓ Ｔ Ｐ 由于 主链 的芳香环及柔 性侧基的引人 ，
ＰＫＴ在保持 了 ＰＫ 聚合物优 良的热稳定性 的同时 ， Ｉ－ Ｉｓ 溶解性能更加 优 良； 分子 量及其 分布也较普 通 ＰＫ 更具 Ｉｓ
２． × １ ，Ｍ ｗ ９ × １ 。Ｍ ｗ／Ｍ ｎ １ ４ ７ ０ ３． ０ ． ４。
能更加优 良； 分子量及其分布也较普通 ＰＫ 更具 Ｉｓ 优 势
１ 实验 部分
１ １ 仪 器 与 试 剂 ．
Ｂｕｅ Ａ Ｘ５０型核磁共振仪 （ Ｍ Ｏ６ 为 ｒｋｒ Ｍ ０ Ｄ Ｓ一 ｆ ６
在 催化剂 浓 度 不 变 的 情 况 下加 大 溶 剂 量 ， 减 少 了反 应后期 因聚合 物 析 出而影 响分子量 及其分 布的情 况 。另外 ， 由于柔 性侧基 的引入 ， 大 了分 增
其相互作用减弱 ， 使单键 的内旋 ａ ） Ｗａ ｒ １０ｃ型凝胶 色谱仪 （ Ｐ ， Ｍ 子链 之间的距离 ， ｒｎ ； ｔ ｓ ５ ． ｉ ｅ ＧＣ Ｄ Ｆ 转变得更加容易 ， 因而使得 聚合物链活性末端的 为流动相 ， 聚苯乙烯为标样 ） 。 缩聚得到的聚合物链更长 ， 得到了 １ 按文献 方法合成 ； ， ２ 日本进 口； （ 三 二亚 接触机会增大， 苄基丙酮） 二钯 ［ ｄ （ｂ ） ］ 美 国进 口； ， － Ｐ ２ ｄａ ３ ， １ １ 联 萘－， ２ ２一 二苯 膦 （ ＩＡ ） 纯 度 ≥９ ％， 光 度 ＢＮ Ｐ ， ７ 旋 ２４ （ ． ， ３ 。ｃ０ ３ 甲苯 ） 石 家 庄 市 圣佳 化工 有 限公 ，
优势。 关 键 词： 聚亚胺 酮 ； 柔性侧基 ； 钯催化 ；合成 ；热稳定性 ；溶解性 文献标识码 ： Ａ 文章编号 ：１０ ．５ １ ２ １ ） １０ ６ － ０ ５１ １ （０ １０ － ６０ ０ ３ 中图分类 号：０ ２ ６６
Ｓ ｎ ｈ ｓｓａ ｒｏ ｍａ ｃ ｔ ｄ ｆ ｙ ｔ ｅ ｉ ｎｄ Ｐｅ ｆ ｒ ｎ ｅ Ｓ ｕ ｙ ｏ
ｔ， ｏ ｃｌ ｅ ｈ ｎ ｏｅｕａ ｅ ｔ ｉｒ ｕ ｏ ｅ ｅ ｅ ａ ｅｃｍ ｎＰＫ ． ｙ ｍ ｌ ｕａ ｗ ｉ ｔ ｄｍ ｌ ｌ ｗ ｉ ｓ ｉ ｔｎｗ ｒ ｂｕ ｒ ｎ ｔ ｏ ｍｏ Ｉ ｓ ｅ ｒ ｇ ａ ｃ ｒ ｇ ｄ ｔｂ ｉ ｈ ｅ ｈ ｔ ｈ
Ｋｅｗ ｒｓ ｐｌ（ｍｉ ｅ ｎ ） ｆｘ ｌ ｓ ｅ ｈｉ； ａａｉｍ—ａ ｌｚｄ ｓｎ ｅｉ； ｅ ａ ｓｂｌ ｙ ｏｄ ： ｏ ｉ ｎ ｋｔ ｅ ； ｅｉｅ ｉ ａ ｐＨｄｕ ｃｔｙｅ ； ｙｔ ｓ ｔ ｒ ｌ ｔ ｉ ｙ ｏ ｏ ｌ ｂ ｄ ｃ ｎ ａ ｈ ｓ ｈ ｍ ａ —
化合物 ６［ 一２十一烷基一 咪唑基 ） 一２（ 一 １ 一 乙烷 ］１３ 一，， ５三嗪－，． ． ２４二胺 （ ） ２ 为单体 ， 通过钯催化 的胺基 化反应缩聚合成 了新型含柔 性侧基 的聚亚胺 酮
（ Ｉ —，Ｓｈｍｅ１ ， 结 构 经 ＭＲ 和 Ｉ 表 ＰＫＴ ｃｅ ） 其 ＨＮ Ｒ 征 。对 ＰＫＴ的 Ｄ Ｃ， Ｇ和 Ｇ Ｃ分 析结 果表 明 ， Ｉ— Ｓ Ｔ Ｐ 由于 主链 的芳 香 环 及 柔 性 侧基 的 弓人 ， Ｉ， ｉ ＰＫＴ在 保 持 了 ＰＩ 聚合物 优 良的热 稳 定性 同时 ， 解性 Ｉｓ （ 溶

合集下载

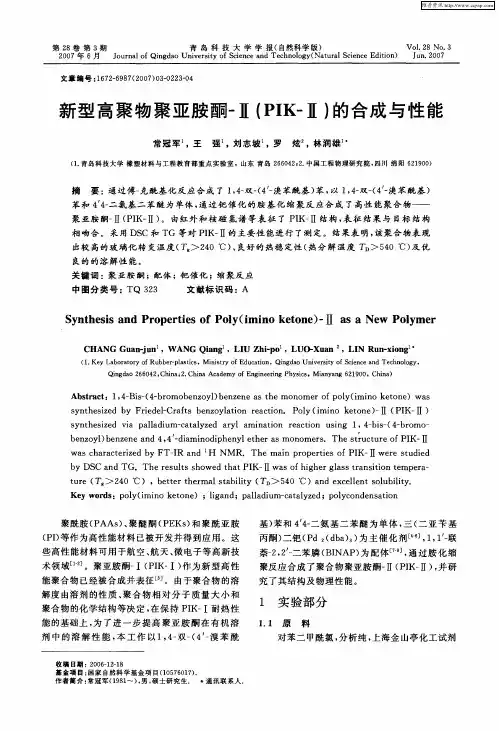

新型高聚物聚亚胺酮-Ⅱ(PIK-Ⅱ)的合成与性能

新型高聚物聚亚胺酮-Ⅱ(PIK-Ⅱ)的合成与性能

（ ． ｙＬａ ｏ ａ ｏ ｙｏ ｂ ｅ ＿ ｌｓ ｉｓ １ Ｋｅ ｂ ｒ ｔ ｒ ｆＲｕ ｂ ｒｐａ ｔ ，Ｍ ｉｉｔｙｏ ｃ ｔ ｎ，Ｑｉｇ ａ ｎｖ ｒｉｙ ｏ ｃｅ ｃ ｎ ｃ ｏｏ ｙ， ｃ ｎｓｒ ｆＥｄｕ ａｉ ｏ ｎ ｄ ｏＵ ｉ ｅｓｔ ｆＳ ｉｎ ｅａ ｄ Ｔｅｈｎ ｌｇ Ｑｉｇ ａ ６ ０ ２， ｉａ； ． ｉａ Ａｃ ｄ ｍｙ ｏ ｇｎｅ ｒｎ ｙ ｉｓ ｎ ｄ ｏ ２ ６ ４ Ｃｈｎ ２ Ｃｈｎ ａ ｅ ｆＥｎ ｉ ｅｉｇ Ｐｈ ｓｃ ，Ｍ ｉｎ ａ ｇ ６ １ ０ ａ ｙ ｎ ２ ９ ０，Ｃｈ ｎ ） ｉ ａ
ｂ ｎ ｏ １ ｂ ｎ ｅ ｅａ ｄ４ ４ ｉｍｉ ｏ ｉｈ ｎ ｌ ｔ ｅ ｓｍｏ ｏ ｒ ．Ｔｈ ｔｕ ｔ ｒ ｆ Ｋ－ ｅ ｚ ｙ ） ｅ ｚ ｎ ｎ ， ｄａ ｎ ｄｐ ｅ ｙ ｈ ｒａ ｎ ｍｅｓ ｅ ｅｓ ｒ ｃ ｕ ｅｏ ＰＩ Ⅱ ｗａ ｈ ｒ ｃｅ ｉｅ ｙ Ｆ Ｉ ａ ｄ ｓｃ ａ ａ ｔ ｒｚ ｄ ｂ Ｔ—Ｒ ｎ Ｈ ＮＭＲ．Ｔｈ ｉ ｒ ｐ ｒｉｓｏ Ｋ一 ｅ ｍａｎ ｐ ｏ ｅ ｔｅ ｆＰＩ Ⅱｗｅ ｅｓ ｕ ｉｄ ｒ ｔ ｄｅ ｂ Ｃ ａ ｄＴＧ．Ｔｈ ｅ ｕ ｔ ｈ ｗｅ ｈ ｔ Ｋ一 ｙＤＳ ｎ ｅｒ ｓ ｌｓｓ ｏ ｄｔ ａ ＰＩ Ⅱｗａ ｆ ｉｈ ｒｇａ ｓｔａ ｓｔ ｎ ｔｍｐ ｒ — ｓｏ ｇ ｅ ｌｓ ｒ ｎ ｉｉ ｅ ｅ ａ ｈ ｏ
ｔｒ 丁 ＞２ ０℃）， ｅｔｒ ｈ ｒ ｌ ｔｂｌ ｙ（ Ｄ ５ ０℃）ａ ｄｅ ｃｌ ｎ ｏｕ ｉｔ． ｕｅ（ ｇ ４ ｂ ｔ ｅｍａ ｓａ ｉｔ Ｔ ＞ ４ ｅｔ ｉ ｎ ｘ ｅｌ ｔｓ ｌｂｌｙ ｅ ｉ
Ｋｅ ｒ ｓ ｏｙ ｉ ｎ ｅｏ ｅ ；ｌ ａ ｄ；ｐ ｌ ｄｕ —ａａｙ ｅ ｙｗｏ ｄ ：ｐ ｌ（ｍｉｏ ｋ ｔ ｎ ） ｉ ｎ ｇ ａｌ ｉｍ ｃ ｔ ｌｚ ｄ；ｐ ｌ ｃ ｎ ｅ ｓ ｔ ｎ ａ ｏｙ ｏ ｄ ｎ ａ ｉ ｏ
聚酰亚胺研究_李友清

聚酰亚胺研究_李友清

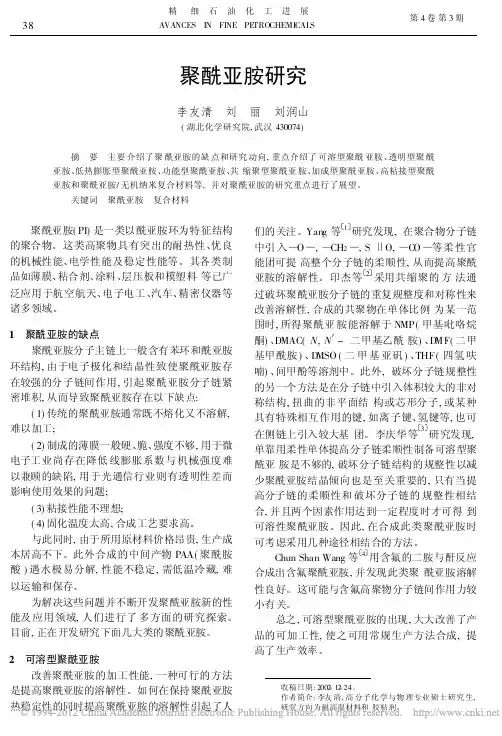

聚酰亚胺研究李友清 刘 丽 刘润山(湖北化学研究院,武汉430074)摘 要 主要介绍了聚酰亚胺的缺点和研究动向,重点介绍了可溶型聚酰亚胺、透明型聚酰亚胺、低热膨胀型聚酰亚胺、功能型聚酰亚胺、共缩聚型聚酰亚胺、加成型聚酰亚胺、高粘接型聚酰亚胺和聚酰亚胺/无机纳米复合材料等,并对聚酰亚胺的研究重点进行了展望。

关键词 聚酰亚胺 复合材料收稿日期:2002-12-24。

作者简介:李友清,高分子化学与物理专业硕士研究生,研究方向为耐高温材料和胶粘剂。

聚酰亚胺(PI)是一类以酰亚胺环为特征结构的聚合物。

这类高聚物具有突出的耐热性、优良的机械性能、电学性能及稳定性能等。

其各类制品如薄膜、粘合剂、涂料、层压板和模塑料等已广泛应用于航空航天、电子电工、汽车、精密仪器等诸多领域。

1 聚酰亚胺的缺点聚酰亚胺分子主链上一般含有苯环和酰亚胺环结构,由于电子极化和结晶性致使聚酰亚胺存在较强的分子链间作用,引起聚酰亚胺分子链紧密堆积,从而导致聚酰亚胺存在以下缺点:(1)传统的聚酰亚胺通常既不熔化又不溶解,难以加工;(2)制成的薄膜一般硬、脆、强度不够,用于微电子工业尚存在降低线膨胀系数与机械强度难以兼顾的缺陷,用于光通信行业则有透明性差而影响使用效果的问题;(3)粘接性能不理想;(4)固化温度太高,合成工艺要求高。

与此同时,由于所用原材料价格昂贵,生产成本居高不下。

此外合成的中间产物PAA(聚酰胺酸)遇水极易分解,性能不稳定,需低温冷藏,难以运输和保存。

为解决这些问题并不断开发聚酰亚胺新的性能及应用领域,人们进行了多方面的研究探索。

目前,正在开发研究下面几大类的聚酰亚胺。

2 可溶型聚酰亚胺改善聚酰亚胺的加工性能,一种可行的方法是提高聚酰亚胺的溶解性。

如何在保持聚酰亚胺热稳定性的同时提高聚酰亚胺的溶解性引起了人们的关注。

Yang 等112研究发现,在聚合物分子链中引入)O ),)CH 2),S +O,)C O )等柔性官能团可提高整个分子链的柔顺性,从而提高聚酰亚胺的溶解性。

低介电常数聚酰亚胺复合薄膜的制备及性能研究

低介电常数聚酰亚胺复合薄膜的制备及性能研究

摘要在微电子工业中，由于高集成度、特征尺寸的减小，导致信号阻容（RC）延迟、信号串扰和额外功耗的影响日益增大，因而采用具有低介电常数的层间电介质材料以减弱此影响变得日益重要。

聚酰亚胺(Polyimide，PI)材料因其优异的电气绝缘性能(介电常数≈3.0 ~ 4.0，介电损耗≈ 0.02)、机械性能和耐高温性等特点而被广泛用作柔性介质材料。

然而，其介电常数需要进一步降低，才能更好地满足当前微电子产业高集成度的发展需求。

本论文以开发具有更低介电常数的PI 薄膜为目标，首先研究了四种由不同结构重复单元形成的PI薄膜重复单元结构与其性能之间的关系，而后选择上述研究中介电常数最低的PI体系，通过化学亚胺化的方式使其完成亚胺化过程，制得N,N’-二甲基甲酰胺（N,N’-Dimethylformamide，DMF）溶剂可溶型PI粉末。

随后将沸石咪唑酯骨架化合物8（Zeolite imidazole framework-8, ZIF-8）纳米颗粒引入到DMF溶剂可溶型PI基底中，以进一步降低其介电常数。

ZIF-8具有高孔隙率、稳定的骨架结构以及良好的有机相容性和超疏水性，能够向聚合物中引入纳米孔、引入空气，降低材料的介电常数。

除了介电性能，本论文还系统地表征和分析了薄膜的吸水性和力学性能。

具体研究内容如下：以2,2'-双(三氟甲基)-4,4'-二氨基联苯（2,2'-bis(trifluoromethyl)benzidine，TFMB）、4,4'-二氨基二苯醚（4,4'-Oxydianiline，ODA）、4,4’-联苯醚二酐（4,4'-Oxydiphthalic anhydride，ODPA）、3,3’,4,4’-二苯甲酮四羧酸二酐（3,3',4,4'-Benzophenonetetracarboxylic dianhydride，BTDA）为原料，在完全相同条件下制备了TFMB-BTDA、ODA-BTDA、TFMB-ODPA、ODA-ODPA四种化学体系的PI薄膜，研究了PI分子主链重复单元结构差异对其性能的影响。

可溶性聚酰亚胺

可溶性聚酰亚胺

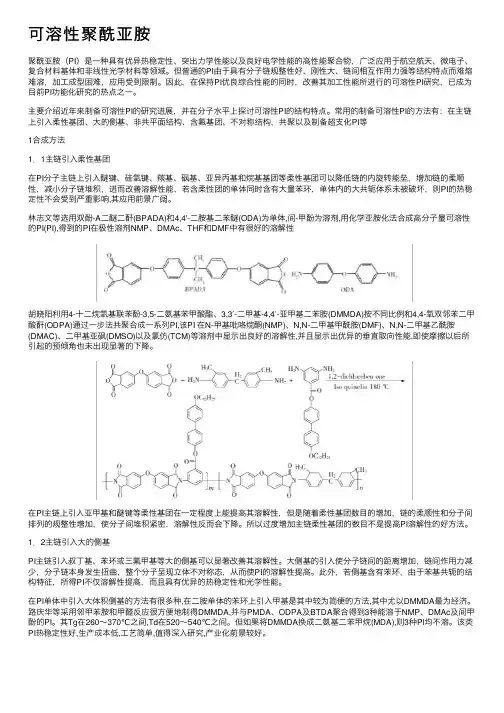

可溶性聚酰亚胺聚酰亚胺（PI）是⼀种具有优异热稳定性、突出⼒学性能以及良好电学性能的⾼性能聚合物，⼴泛应⽤于航空航天、微电⼦、复合材料基体和⾮线性光学材料等领域。

但普通的PI由于具有分⼦链规整性好、刚性⼤、链间相互作⽤⼒强等结构特点⽽难熔难溶，加⼯成型困难，应⽤受到限制。

因此，在保持PI优良综合性能的同时，改善其加⼯性能所进⾏的可溶性PI研究，已成为⽬前PI功能化研究的热点之⼀。

主要介绍近年来制备可溶性PI的研究进展，并在分⼦⽔平上探讨可溶性PI的结构特点。

常⽤的制备可溶性PI的⽅法有：在主链上引⼊柔性基团、⼤的侧基、⾮共平⾯结构、含氟基团、不对称结构，共聚以及制备超⽀化PI等1合成⽅法1．1主链引⼊柔性基团在PI分⼦主链上引⼊醚键、硅氧键、羰基、砜基、亚异丙基和烷基基团等柔性基团可以降低链的内旋转能垒，增加链的柔顺性，减⼩分⼦链堆积，进⽽改善溶解性能，若含柔性团的单体同时含有⼤量苯环，单体内的⼤共轭体系未被破坏，则PI的热稳定性不会受到严重影响,其应⽤前景⼴阔。

林志⽂等选⽤双酚-A⼆醚⼆酐(BPADA)和4,4'-⼆胺基⼆苯醚(ODA)为单体,间-甲酚为溶剂,⽤化学亚胺化法合成⾼分⼦量可溶性的PI(PI),得到的PI在极性溶剂NMP、DMAc、THF和DMF中有很好的溶解性胡晓阳利⽤4-⼗⼆烷氧基联苯酚-3,5-⼆氨基苯甲酸酯、3,3′-⼆甲基-4,4′-亚甲基⼆苯胺(DMMDA)按不同⽐例和4,4-氧双邻苯⼆甲酸酐(ODPA)通过⼀步法共聚合成⼀系列PI,该PI 在N-甲基吡咯烷酮(NMP)、N,N-⼆甲基甲酰胺(DMF)、N,N-⼆甲基⼄酰胺(DMAC)、⼆甲基亚砜(DMSO)以及氯仿(TCM)等溶剂中显⽰出良好的溶解性,并且显⽰出优异的垂直取向性能,即使摩擦以后所引起的预倾⾓也未出现显著的下降。

在PI主链上引⼊亚甲基和醚键等柔性基团在⼀定程度上能提⾼其溶解性，但是随着柔性基团数⽬的增加，链的柔顺性和分⼦间排列的规整性增加，使分⼦间堆积紧密，溶解性反⽽会下降。
