DS8K逻辑配置文档 Step By Step目 录1.1 安装DSCLI (2)1.2 激活DS8000 license (3)1.3 DS8000逻辑配置 (5)1.3.1 列出arraysite (6)1.3.2 创建Array (6)1.3.3 创建RANK (9)1.3.4 创建Extend Pool (9)1.3.5 将rank加入到相应的extend pool (10)1.3.6 创建LUN (11)1.3.7 创建volume group (16)1.3.8 将LUN加入到需要的volume group中 (17)1.3.9 创建host connection (18)1.3.10 用脚本执行命令 (21)1.3.11 主机端安装SDD软件，识别vpath (22)1.1 安装DSCLI为提高配置的速度，建议大家划分DS8000采用DSCLI（DS Command Line Interface），在笔记本上安装DSCLI后（执行命令setupwin32.exe），修改其C:\Program Files\IBM\dscli\profile\ dscli.profile，如下：# Management Console/Node IP Address(es)# hmc1 and hmc2 are equivalent to -hmc1 and -hmc2 command# options.hmc1: 172.16.0.1#hmc2: 127.0.0.1## Default target Storage Image ID# "devid" and "remotedevid" are equivalent to# "-dev storage_image_ID" and "-remotedev storeage_image_ID"# command options, respectively.devid: IBM.2107-7523201# locale# Default locale is based on user environment.locale: en其中hmc1为DS8000的HMC地址，此处为HMC缺省IP172.16.0.1; devid为DS8000的storage facility image ID，为IBM.2107-7523201。

请取消关于语言的default定义，缺省是用户自己的语言环境（前面有＃注释），请最好改成英文，这样我们copy给support时比较好。

Notes：1、关于DSCLI版本，请大家使用你所配置的DS8K微码对应的DSCLI版本，DSCLI版本之间互不兼容，即便你发现高版本可以管理低版本的DS8K，IBM Lab不保证版本之间的兼容性。

2、关于devid，任何一台DS8K的序列号均以0结尾，对于2107-9A2，devid的为75-xxxx1和75-xxxx2，对于2107-921/922，devid永远为75-xxxx1；在profile中输入devid后，在以后的命令行以及脚步本便可以不再写devid了。

3、请把笔记本连接到DS8K内部的交换机中的上面的一台，即黑色网线相连的交换机。

打开IE浏览器，打开如下网址：https://172.16.0.1:8452/DS8000/Console缺省用户已经密码为admin/admin，登陆后，系统将提示密码超期，请更改密码，建议使用密码passw0rd。

安装DSCLI后，将在桌面上创建DSCLI的图标，双击该图标后，再次键入dscli可以进入dscli交互式命令行。

Notes：请注意不要在24小时内3次输入错误的用户密码，3次的错误输入将导致该用户的帐户被锁。

1.2 激活DS8000 license在配置DS8K之前，需要激活DS8K的license，如下方法：1.获取 Signature (该步骤现在可以忽略)dscli> showsi -fullid IBM.2107-75BCYY1Date/Time: 2006年2月6日 上午10时26分56秒 IBM DSCLI Version: 5.1.0.297 DS: IBM.2107-75xxxx1Name -desc -ID IBM.2107-75xxxx1Storage Unit IBM.2107-75xxxx0Model 9xxWWNN 5005076304FFC1C0Signature fb78-de56-4e89-e46bState OnlineESSNet EnabledVolume Group IBM.2107-75xxxx1/V0os400Serial -dscli>2.通过DS8000序列号和刚才取得的signature去以下网站拿capacity的license key，文件例如：2107_75BBY00.xmlhttps:///systemstechnology/storage/dsfa/accessDSFA.wsshttps:///storage/dsfa/index.jsp3.在DS8000中增加在上面一步中取得的licensedscli> applykey -key c:\xxxxkeys.xml IBM.2107-75xxxx1也可以使用GUI界面输入该key：打开如下网页：https://172.16.0.1:8452/DS8000/ConsoleIn the navigation panel, select, in order, Real-time Manager, Manage Hardware, and Storage images. In Storage images — Main Page, select a Storage image. Then select Apply activation codes in the Select Action drop-down list. Then click Go. The Apply activation codes page is displayed4.查看license状态，查看刚才输入的license是否生效（下面为示例，红色行注意应为100ALL就对了）dscli> lskey IBM.2107-75xxxx1Date/Time: 2006年1月26日 下午02时08分47秒 IBM DSCLI Version: 5.1.0.297 DS: IBM.2107-75xxxx1Activation Key Capacity (TB) Storage Type=================================================Operating Environment 100 All1.3 DS8000逻辑配置一般我们采用一对一的方法配置DS8K，即arraysite->array->rank->extpool (Sxx－Axx－Rxx－Pxx)的形式，如下：因此逻辑配置的步骤如下：1、创建array2、创建rank3、创建extend pool4、将rank加入到相应的extend pool5、创建LUN6、创建volume group7、将LUN加入到需要的volume group中8、创建host connection（将LUN，host connection加入到volume group）9、主机端安装SDD软件，识别vpath。

1.3.1 列出arraysite命令：lsarraysiteArraysite为IBM工厂预定义的，每8块盘为1个arraysite，不需要我们配置。

关于你所配置的DS8K中的arraysite数目，可以用机器中的盘数目除以8即可；也可以查已经的IR，找到类似如下的描述：2107 922 75BCYY0 2116 8 A 146 GB 10K DRIVE SET其中每个driver set中有16块DDM，构成2个arraysite。

命令输出结果如：dscli> lsarraysiteDate/Time: Feb. 9, 2006 2:57:27 PM EDT IBM DSCLI Version: 5.1.0.297 DS:IBM.2107-75xxxx1arsite DA Pair dkcap (10^9B) diskrpm State Array ===================================================S1 2 146.0 10000 Unassigned -S2 2 146.0 10000 Unassigned -S3 2 146.0 10000 Unassigned -S4 2 146.0 10000 Unassigned -S5 2 146.0 10000 Unassigned -S6 2 146.0 10000 Unassigned -S7 2 146.0 10000 Unassigned -S8 2 146.0 10000 Unassigned -S9 0 146.0 10000 Unassigned -S10 0 146.0 10000 Unassigned -S11 0 146.0 10000 Unassigned -S12 0 146.0 10000 Unassigned -S13 0 146.0 10000 Unassigned -S14 0 146.0 10000 Unassigned -S15 0 146.0 10000 Unassigned -S16 0 146.0 10000 Unassigned -稍后将详细介绍DA pair1.3.2 创建Array命令格式如下：mkarray [-dev storage_image_ID] -raidtype 5|10 -arsite Array_site如：(创建raid10)dscli>mkarray -raidtype 10 -arsite S1dscli>mkarray -raidtype 10 -arsite S2命令结果如：dscli> lsarrayDate/Time: 2006年1月26日 下午02时21分28秒 IBM DSCLI Version: 5.1.0.297 DS: IBM.2107-75xxxx1Array State Data RAIDtype arsite Rank DA Pair DDMcap (10^9B)======================================================================A0 Unassigned Normal 10 (3x2+2S) S1 - 2 73.0 A1 Unassigned Normal 10 (4x2) S2 - 2 73.0 A2 Unassigned Normal 10 (3x2+2S) S3 - 2 73.0 A3 Unassigned Normal 10 (4x2) S4 - 2 73.0 A4 Unassigned Normal 10 (4x2) S5 - 2 73.0 A5 Unassigned Normal 10 (4x2) S6 - 2 73.0 A6 Unassigned Normal 10 (4x2) S7 - 2 73.0 A7 Unassigned Normal 10 (4x2) S8 - 2 73.0 A8 Unassigned Normal 10 (3x2+2S) S9 - 0 73.0 A9 Unassigned Normal 10 (4x2) S10 - 0 73.0 A10 Unassigned Normal 10 (3x2+2S) S11 - 0 73.0 A11 Unassigned Normal 10 (4x2) S12 - 0 73.0 A12 Unassigned Normal 10 (4x2) S13 - 0 73.0 A13 Unassigned Normal 10 (4x2) S14 - 0 73.0 …下面将详细介绍上面的输出结果中的RAID type与DA Pair：下面的图是关于2107的各种型号的Disk Enclosures与DA之间的关系。

合集下载

IBM DS8K 介绍

IBM DS8K 介绍

目录1.IBM DS8000的重点提示 (2)2.IBM DS8000的强劲性能 (4)2.1SPC性能评测结果 (4)2.2 IBM官方公布的DS8000性能指标 (4)2.3 DS8000创造高性能的原因——独有技术 (5)3.IBM DS8000的可靠性 (9)3.1DS8000的RAS原则 (9)3.2DS8000的冗余保护机制 (10)3.3DS8000内部监控和预警系统 (15)3.4DS8000的自我愈合 (17)4.IBM DS8000的可管理性 (18)4.1DS8000的虚拟引擎技术 (19)4.2DS8000的LPAR功能 (19)4.3DS8300随需容量解决方案 (20)4.4IBM TPC管理工具 (20)5.IBM DS8000的高级拷贝功能 (21)5.1本地快照软件――FLASHCOPY（PTC） (21)5.2远程复制软件－PPRC（RMC） (26)6.IBM DS8000的升级扩展能力 (29)7.IBM DS8000一览表 (30)附录............................................................................ 错误!未定义书签。

IBM TotalStorage DS8000系列提供了高性能、高容量的存储系统，这些存储系统专为提供下一代的性能、可扩展性、弹性和总体价值而设计。

专为大中型企业中的关键业务负载而创建的DS8000系列可以帮助客户整合系统存储，简化系统管理和支持系统可用性，满足随需应变世界中企业运行的各种需求。

IBM DS8000是IBM高端磁盘阵列的划时代产品，采用了大量IBM最新的存储科研技术，这使得IBM DS8000在性能、可靠性、可管理性以及升级扩展能力方面均达到了一个新的高度，从而得到广大用户的认可。

1.IBM DS8000的重点提示IBM TotalStorage DS8000是IBM的“旗舰”随需应变存储解决方案，专为满足当今的随需应变业务对高性能、高容量存储的需求而设计。

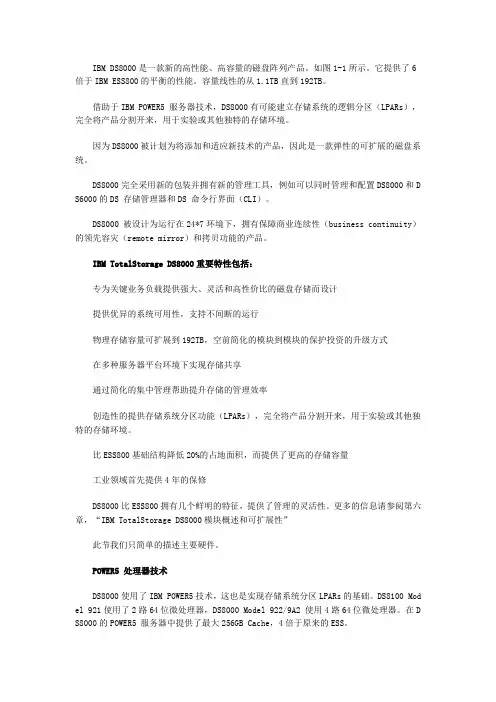

ds8000中文
